Инструментальные палитры AutoCAD. Экспорт/Импорт
В AutoCAD по умолчанию есть наборы блоков, которые разработчики вставили как пример. Они располагаются на инструментальной палитре, которая находится на вкладке «Вид» → панель «Палитры» (читать подробнее…).
Мы ранее разбирали, что такое библиотека блоков для AutoCAD и как создать собственную коллекцию часто используемых элементов.
Затронем тему экспорта/импорта инструментальных палитр. Инструментальная палитра Автокад обладает неоспоримым преимуществом: объекты, добавленные на нее, не исчезают после закрытия чертежа. Ваши собственные палитры будут открываться даже в новых файлах. Именно поэтому адаптация AutoCAD способна существенно упростить и ускорить процесс создания чертежей.
Палитры AutoCAD можно экспортировать, чтобы использовать их на др. компьютере или в качестве резервной копии. В результате экспорта получается XML-файл, который имеет расширение *xtp.
Как экспортировать инструментальную палитру
1. Откройте саму инструментальную палитру (Ctrl+3).
2. Нажмите ПКМ в пустом месте и выберите «Адаптация палитр…».
3. Откройте диалоговое окно Customize (Адаптация).
4. Выделите нужную палитру, которую вы хотите экспортировать инструментов, нажмите ПКМ —>Экспорт.
5 Укажите место сохранения файла. AutoCAD автоматически создаст папку с таким же именем, чтобы хранить файлы изображений, использованных в палитре.
Как импортировать (вставлять) инструментальную палитру
Данный процесс аналогичен. За исключением того, что в Диалоговом окне «Адаптация» требуется щелкнуть ПКМ в левой части и выбрать «Импорт», как показано на рис.
Вам будет предложено указать файл с расширением xtp. Выбираете нужный файл, и ваши палитры загружаются в Инструментальную палитру AutoCAD.
Примечание. По умолчанию инструментальные палитры AutoCAD находятся в папке C: Documents and Settings%username%Application Data Autodesk AutoCAD 2007R17.0enu
В Автокад адаптация позволяет решить ряд существенных проблем и упростить процесс работы над проектами в данной программе.
Освойте профессию проектировщика
Научитесь быстрому черчению, освоите прикладное 3D, автоматизируете создание ведомостей и спецификаций.
Палитры Инструментов

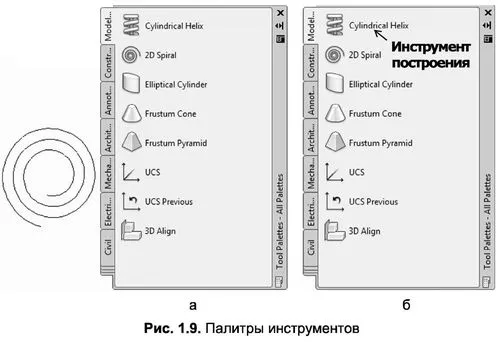

Окно Tool Palettes (Палитры инструментов), представленное на рис. 1.9, можно вызвать командой ToolPalettes или при помощи одноименной кнопки , расположенной в инструментальной группе Palettes (Палитры) вкладки View (Вид). Также можно нажать сочетание клавиш Ctrl+3.
Окно Tool Palettes (Палитры инструментов) предназначено для быстрого вызова и вставки таких элементов оформления, как штриховки, блоки и заливки, шаблоны которых собраны на палитрах (трафаретах). Впоследствии вы сможете создать свой трафарет и добавить в него личные шаблоны, необходимые для работы.
Примечание. Палитры инструментов окна Tool Palettes могут содержать пиктограммы, выполняющие предварительно заданные команды; часто используемые команды добавляются в трафареты точно так же, как и на панели инструментов.
В AutoCAD 2010 в палитрах инструментов окна Tool Palettes вы можете создавать библиотеки графических блоков непосредственно из объектов активного чертежа. Для этого выполняем следующие действия:
- Выбираем в окне Tool Palettes палитру для редактирования.
- Выделяем в рабочей области нужный объект (рис. 1.9а).
- Нажимаем на нем левой кнопкой мыши и, не отпуская ее, перетаскиваем копию этого объекта на активный трафарет.
- Будущее положение инструмента сначала обозначается черной горизонтальной чертой, а затем на трафарете появляется кнопка и название инструмента, принимаемое таким же, как и имя копируемого блока (рис. 1.96).
Полученные библиотеки графических блоков вы можете впоследствии использовать для построения чертежа методом «drag– and-drop» (т.е. нажатия на блоке левой кнопкой мыши с последующим его перетаскиванием).
Для дальнейшего структурирования созданной библиотеки блоков предназначены команды контекстного меню палитры инструментов. С их помощью можно создавать новые вкладки в окне Tool Palettes, копировать или переносить блоки с одного трафарета на другой, переименовывать блоки и трафареты и выполнять некоторые другие операции.
Для выполнения какой-либо операции с отдельно взятым блоком палитры следует вызвать контекстное меню самого блока, а операции с трафаретами палитры доступны через контекстное меню активного трафарета.
Как открыть палитру блоков в автокад
Использование редактора блоков
Как объекты отображаются в редакторе блоков
Использование палитр вариации блоков
Редактор блока содержит три палитры вариации блоков: «Параметры», «Операции» и «Наборы параметров». Окно «Палитры вариации блоков» отображается только в редакторе блоков. С помощью этих палитр можно добавлять параметры и операции в описание динамического блока.
- Описание инструмента
- Тип параметра
- Связанные операции
- Важное свойство параметра, с которым связана операция (если таковая имеется)
- Изображение инструментальной палитры
Из редактора блока нельзя перетаскивать параметры и операции в другие палитры.
- Использование параметров в динамических блоках
- Использование операций с динамическими блоками
- Использование наборов параметров
- Изменение свойств инструментов
- Организация инструментальных палитр
Палитры динамических блоков AutoCad с оборудованием «Электротехника и Автоматика»
Вместе с компанией “Амкад” мы разработали палитру динамических блоков AutoCad с оборудованием завода и спешим поделиться ей с вами.
В палитре хранятся динамические блоки световых табло, оповещателей и оборудования системы речевого оповещения АРИЯ, всего 122 модели. Для удобства проектирования мы разместили в палитре чертежи изделий (раздел “Геометрия”) и УГО изделий.
Разделы включают 16 динамических блоков:
В этом разделе содержатся блоки с чертежами, каждый блок включает в себя типоразмеры изделий, например:
Типоразмерам присвоены различные атрибуты с информацией о чертеже:
В нем размещены условно-графические обозначения изделий в соответствии с ГОСТ РД 25.953-90 “Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Обозначения условные графические элементов систем”. В блоках со световыми табло “КРИСТАЛЛ” и “ЛЮКС” есть возможность выбора надписи на табло:
Загрузка палитры в AutoCad
Чтобы подгрузить инструментальную палитру динамических блоков, скачайте архив с нашего сайта, распакуйте его и сохраните в памяти компьютера. Далее:
1) Запустите программу AutoCad и откройте окно инструментальных палитр сочетанием клавиш “Сtrl+3” либо с помощью команды “Сервис ‒ Палитры ‒ Инструментальные палитры”.
2) На пустом месте окна “Инструментальные палитры” щелкните правой кнопкой мыши, из выпадающего меню выберите пункт “Адаптация палитр”.
3) В окне “Адаптация” в левой части нажмите правой кнопкой мыши и выберите в выпадающем окне пункт “Импорт. ”.
4) Выберите папку с распакованным архивом и файл “Электротехника_и_Автоматика.xtp”.
5) После загрузки палитра отобразится в перечне в левой части окна “Палитры инструментов”.
6) Далее необходимо в каждом блоке настроить связанный чертеж. Для этого щелкните правой кнопкой мыши на название блока и выберите пункт “Свойства”.
7) Напротив строки “Исходный файл” выберите из папки с распакованным архивом файл “Электротехника_2019.dwg”. Проделайте эту операцию со всеми блоками.
8) Палитра готова для использования.
Ваши отзывы, замечания и предложения по работе с динамическими блоками «Электротехника и Автоматика» направляйте в отдел маркетинга на электронную почту: marketing@omelta.com
