Как складывать эпюры

§6.7. Способ сложения действия сил при построении эпюр.

Рассматривая выражения для M и Q, полученные нами в последних задачах, мы видим, что внешние нагрузки входят в эти выражения первой степени; M и Q линейно зависят от нагрузок.

Рассматривая, например, уравнение (12.19) (стр.247) для :

Мы видим, что ординаты изгибающего момента в сечениях этого участка складываются из двух: -P x и , первая из них представляет собой изгибающий момент ,вызванный в выбранном сечении силой Р ,а вторая — нагрузкой q.

Мы могли бы построить отдельно эпюры моментов от силы Р и от нагрузки q, а потом ординаты этих эпюр алгебраически сложить. Это было бы применением так называемого способа сложения действия сил.

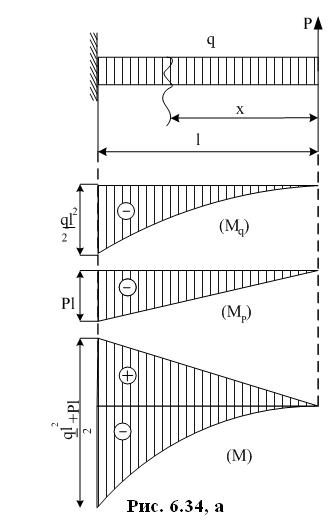

Пример. Эпюра для консоли от распределенной нагрузки имеет вид параболы с наибольшим (по абсолютной величине) значением момента в защемлении min .

От сосредоточенной силы, приложенной на свободном конце балки, изгибающий момент изменяется по закону прямой:

Чтобы сложить ординаты двух графиков одинакового знака, следует приложить их один к другому, как это показано на рис. 6.34 а, для чего один из графиков ( ) отложен вверх. Изгибающий момент в любом сечении складывается из моментов

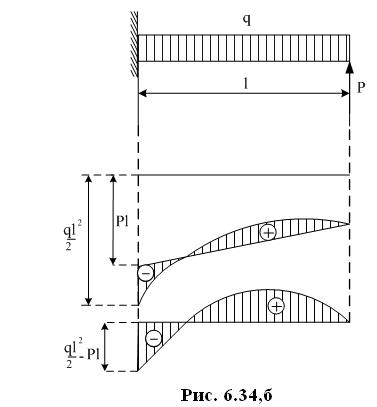

Если сила Р направлена вверх, то изменяется знак . Для сложения двух графиков, имеющих разные знаки, достаточно наложить один график на другой (рис. 6.34, б).

Пусть по абсолютному значению min , т.е.

При наложении графиков автоматически вычтутся, и в данном случае мы получим в защемлении отрицательную ординату, в пролете же на некотором протяжении ординаты будут положительными.

Разумеется, для графического суммирования необходимо оба графика строить в одном и том же масштабе. Аналогично можно построить эпюру Q. Этот приём сложения эпюр удобен при расчете статически неопределимых неразъемных балок.

Для приведения эпюры к обычному виду можно полученные суммарные ординаты отложить от горизонтальной оси x (рис. 6.34, б).

§6.8. Графический метод построения эпюр изгибающих моментов и поперечных сил.

Если на балку действует много нагрузок, как сосредоточенных, так и распределенных то часто с успехом можно применить графический способ построения эпюр. При известной аккуратности в построении чертежа решение оказывается достаточно точным для целей практики.

Рассмотрим балку АВ нагруженную вертикальными силами Р₁, Р₂, Р₃ (рис. 6.35). Аналитические выражения для изгибающего момента и

поперечной силы будут для сечения 1-1 такими :

Для сечения 2-2 получаем:

Для графического определения М и Q в этих же сечениях построим силовой и веревочный многоугольники при произвольно выбранном полюсном расстоянии Н. Полюсное расстояние в плане сил откладывается в том же масштабе, что и силы Р₁, Р₂, Р₃(например, в 1 см f кг). Веревочный же многоугольник, непосредственно связанный с чертежом балки, имеет тот же масштаб ординат, в каком изображена балка (например, в 1 см n пог. м).

Так как силы, действующие на балку (включая и реакции), находятся в равновесии, то оба многоугольника (силовой и веревочный) должны быть замкнуты. Поэтому, вычертив в поле сил линии, параллельные лучам силового многоугольника, проводим, как этого требуют известные правила механики, между крайними линиями α-1 и 3-β замыкающую верёвочного многоугольника А-В.

Проводя затем в многоугольнике сил луч АВ ,параллельный замыкающей ,получим отрезки ab и bc, представляющие в масштабе сил опорные реакции А и В.

Если провести вертикаль через сечение балки 1-1 до пересечения со сторонами веревочного многоугольника, то получим ординату ,образующую со сторонами α-1 и АВ треугольник, подобный треугольнику Оab в силовом многоугольнике. Из подобия треугольников можно написать:

Но произведение Следовательно,

Нетрудно также доказать (из рассмотрения треугольников, образуемых продолжением вертикали 2-2 со сторонами веревочного многоугольника и подобных им в многоугольнике сил), что

Иначе говоря, изгибающий момент в любом сечении балки равен произведению полюсного расстояния Н, взятого в масштабе сил ,на ординату �� веревочного многоугольника в том же сечении ,измеренную в масштабе длин. Значит, веревочный многоугольник представляет собой эпюру М, ординаты которой отсчитываются по вертикали от наклонной замыкающей и равны .

Чтобы придать эпюре М обычный вид, можно её переустроить, откладывая те же ординаты �� от горизонтальной нулевой оси. Если опорные реакции А и В подсчитаны аналитически, то, поместив полюс на горизонтали, отделяющей А от В в многоугольнике сил, сразу получим замыкающую горизонтальной (параллельной горизонтальному лучу А-В ).

Построение эпюры Q ясно из чертежа. Проведя прямую, параллельную нулевой оси, на расстоянии (в масштабе сил), равном крайней левой силе (реакции А), сносим затем (сохраняя масштаб) все остальные силы по линии и по направлению их действия, как это показано на рис. 6.35. Получим ступенчатую эпюру поперечных сил, каждая ордината которой имеет тот же масштаб, что и многоугольник сил.

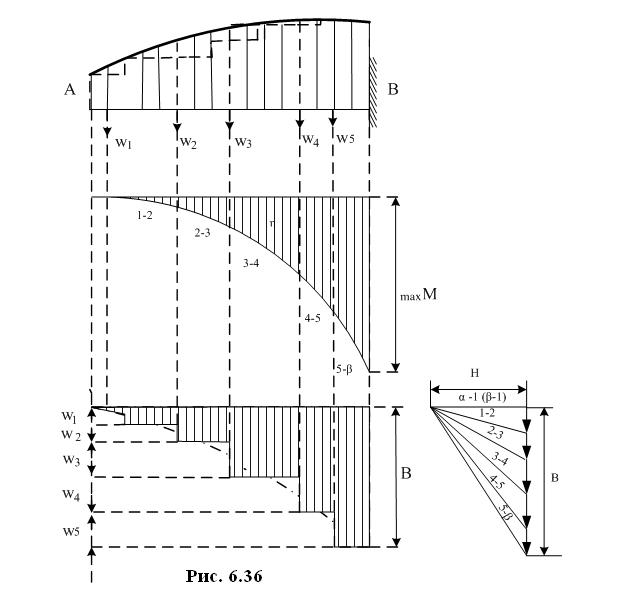

В случае, если балка загружена сплошной нагрузкой (рис. 6.36), графическое построение эпюр М и Q может быть выполнено лишь приближенно. Разделяя сплошную нагрузку вертикалями на несколько частей и заменяя каждую часть равнодействующей (равной соответствующей грузовой площади w), строим эпюры М и Q с помощью силового и веревочного многоугольников для системы сосредоточенных сил ω1,ω2,ω3 и т.д., как это было сделано выше. Эпюра Q получится ступенчатой, а эпюра М – в виде ломаного многоугольника.

Чтобы привести полученные графики к виду ,отвечающему истинному очертанию эпюр М и Q следует:

А) для эпюры М вписать в верёвочный многоугольник кривую, так как в пределе, при бесконечном увеличении числа равнодействующих сил w, веревочный многоугольник обращается в верёвочную кривую и касается многоугольных участков в точках деления;

Б) для эпюры Q заменить ступенчатую эпюру одной линией, проходящей через точки, в которых горизонтальные участки эпюры Q пересекаются с вертикалями, разбивающими нагрузку на части.

Особенностью графического построения эпюры изгибающего момента для консоли является то, что замыкающая АВ заменяется продолжением первого луча α-1,от которого и ведутся отсчеты ординат �� (фиг.178). Выбрав в этом случае положение полюса О так, чтобы первый луч был горизонтален, сразу получаем эпюру М, приведенную к горизонтальной оси.

Методика построения эпюр изгибающих моментов, поперечных и продольных сил

Видео: Что такое внутренние силовые факторы. Что такое эпюры внутренних силовых факторов

1. Виды опорных закреплений

С технической точки зрения опорные закрепления конструкций весьма разнообразны. При решении задач сопромата, все многообразие существующих опорных устройств схематизируется в виде ряда основных типов опор, из которых

наиболее часто встречаются: шарнирно-подвижнаяопора (возможные обозначения для нее представлены на рис.1,а), шарнирно-неподвижная опора (рис.1,б) и жесткое защемление, или заделка (рис.1,в).

В шарнирно-подвижной опоре возникает одна опорная реакция, перпендикулярная опорной плоскости. Такая опора лишает опорное сечение одной степени свободы, то есть препятствует смещению в направлении опорной плоскости, но допускает перемещение в перпендикулярном направлении и поворот опорного сечения.
В шарнирно-неподвижной опоре возникают вертикальная и горизонтальная реакции. Здесь невозможны перемещения по направлениям опорных стержней, но допускается поворот опорного сечения.
В жесткой заделке возникают вертикальная и горизонтальная реакции и опорный (реактивный) момент. При этом опорное сечение не может смещаться и поворачиваться.При расчете систем, содержащих жесткую заделку, возникающие опорные реакции можно не определять, выбирая при этом отсеченную часть так, чтобы заделка с неизвестными реакциями в нее не попадала. При расчете систем на шарнирных опорах реакции опор должны быть определены обязательно. Уравнения статики, используемые для этого, зависят от вида системы (балка, рама и др.) и будут приведены в соответствующих разделах настоящего пособия.

2. Построение эпюр продольных сил N z

Продольная сила в сечении численно равна алгебраической сумме проекций всех сил, приложенных по одну сторону от рассматриваемого сечения, на продольную ось стержня.

Правило знаков для Nz: условимся считать продольную силу в сечении положительной, если внешняя нагрузка, приложенная к рассматриваемой отсеченной части стержня, вызывает растяжение и отрицательной — в противном случае.

Пример 1.Построить эпюру продольных сил для жестко защемленной балки (рис.2).

1. Намечаем характерные сечения, нумеруя их от свободного конца стержня к заделке.
2. Определяем продольную силу Nz в каждом характерном сечении. При этом рассматриваем всегда ту отсеченную часть, в которую не попадает жесткая заделка.

По найденным значениям строим эпюру Nz. Положительные значения откладываются (в выбранном масштабе) над осью эпюры, отрицательные — под осью.

3. Построение эпюр крутящих моментов М кр .

Крутящий момент в сечении численно равен алгебраической сумме внешних моментов, приложенных по одну сторону от рассматриваемого сечения, относительно продольной оси Z.

Правило знаков для Мкр: условимся считать крутящий момент в сечении положительным, если при взгляде на сечение со стороны рассматриваемой отсеченной части внешний момент виден направленным против движения часовой стрелки и отрицательным — в противном случае.

Пример 2.Построить эпюру крутящих моментов для жестко защемленного стержня (рис.3,а).

Следует отметить, что алгоритм и принципы построения эпюры крутящих моментов полностью совпадают с алгоритмом и принципами построения эпюры продольных сил.

1.Намечаем характерные сечения.
2.Определяем крутящий момент в каждом характерном сечении.

По найденным значениям строимэпюру Мкр (рис.3,б).

4. Правила контроля эпюр N z и М кр .

Для эпюр продольных сил и крутящих моментов характерны определенные закономерности, знание которых позволяет оценить правильность выполненных построений.

1. Эпюры Nz и Мкр всегда прямолинейные.

2. На участке, где нет распределенной нагрузки, эпюра Nz(Мкр) — прямая, параллельная оси, а на участке под распределенной нагрузкой — наклонная прямая.

3. Под точкой приложения сосредоточенной силы на эпюре Nz обязательно должен быть скачок на величину этой силы, аналогично под точкой приложения сосредоточенного момента на эпюре Мкр будет скачок на величину этого момента.

5. Построение эпюр поперечных сил Q y и изгибающих моментов M x в балках

Стержень, работающий на изгиб, называется балкой. В сечениях балок, загруженных вертикальными нагрузками, возникают, как правило, два внутренних силовых фактора — поперечная сила Qy и изгибающий момент Mx .

Поперечная сила в сечении численно равна алгебраической сумме проекций внешних сил, приложенных по одну сторону от рассматриваемого сечения, на поперечную (вертикальную) ось.

Правило знаков для Qy: условимся считать поперечную силу в сечении положительной, если внешняя нагрузка, приложенная к рассматриваемой отсеченной части, стремится повернуть данное сечение по часовой стрелке и отрицательной — в противном случае.

Схематически это правило знаков можно представить в виде

Изгибающий момент Mx в сечении численно равен алгебраической сумме моментов внешних сил, приложенных по одну сторону от рассматриваемого сечения, относительно оси x , проходящей через данное сечение.

Правило знаков для Mx: условимся считать изгибающий момент в сечении положительным, если внешняя нагрузка, приложенная к рассматриваемой отсеченной части, приводит к растяжению в данном сечении нижних волокон балки и отрицательной — в противном случае.

Схематически это правило знаков можно представить в виде:

Следует отметить, что при использовании правила знаков для Mx в указанном виде, эпюра Mx всегда оказывается построенной со стороны сжатых волокон балки.

6. Консольные балки

При построении эпюр Qy и Mx в консольных, или жестко защемленных, балках нет необходимости (как и в рассмотренных ранее примерах) вычислять опорные реакции, возникающие в жесткой заделке, но выбирать отсеченную часть нужно так, чтобы заделка в нее не попадала.

Пример 3.Построить эпюры Qy и Mx (рис.4).

1. Намечаем характерные сечения.

2. Определяем поперечную силу Qy в каждом характерном сечении.

По вычисленным значениям строим эпюру Qy.

3. Определяем изгибающий момент Mx в каждом характерном сечении.

По вычисленным значениям строим эпюру Mx, причем, на участке под распределенной нагрузкой эпюра будет криволинейной (квадратная парабола). Выпуклость кривой на этом участке всегда обращена навстречу распределенной нагрузке.

7. Балки на двух опорах

В отличие от консольных балок, при расчете балок на двух шарнирных опорах необходимо сначала определить опорные реакции из уравнений статики, так как и в левую, и в правую отсеченные части для любого сечения, расположенного между опорами, попадает соответствующая реакция.

Для плоской системы число уравнений статики в общем случае равно трем. Если балка загружена только вертикальными нагрузками, то горизонтальная реакция шарнирно-неподвижной опоры равна нулю, и одно из уравнений равновесия обращается в тождество. Таким образом, для определения реакций в опорах шарнирной балки используются два уравнения статики:

Пример 4. Построить эпюры Qy, Mx для балки с шарнирным опиранием (рис.5).

1. Вычисляем реакции опор.

2. Намечаем характерные сечения.

В отличие от консольных балок здесь известны обе опорные реакции, поэтому для любого сечения можно рассматривать как левую, так и правую отсеченную часть.

3. Определяем поперечные силы в характерных сечениях.

Строим эпюру Qy.

4. Определяем изгибающие моменты в характерных сечениях.

Строим эпюру Mx.

8. Правила контроля эпюр Q у и M x

Дифференциальные зависимости между q, Qy, Mx определяют ряд закономерностей, которым подчиняются эпюры Qy и Mx.

Эпюра Qy является прямолинейной на всех участках; эпюра Mx — криволинейная (квадратная парабола) на участке под равномерно распределенной нагрузкой, причем, выпуклость кривой всегда обращена навстречу нагрузке q, и прямолинейная на всех остальных участках.

Под точкой приложения сосредоточенной силы (реакции) на эпюре Qy обязательно должен быть скачок на величину этой силы (реакции). Аналогично, под точкой приложения сосредоточенного момента на эпюре Mx обязателен скачок на величину момента.

Если на участке под распределенной нагрузкой эпюра Qy пересекает ось (Qy=0), то эпюра Mx в этом сечении имеет экстремум.

На участках с поперечной силой одного знака эпюра Mx имеет одинаковую монотонность. Так, при Qy>0 эпюра Mx возрастает слева направо; при Qy

Порядок линии на эпюре Qy всегда на единицу меньше, чем на эпюре Mx. Например, если эпюра Mx — квадратная парабола, то эпюра Qy на этом участке — наклонная прямая; если эпюра Mx — наклонная прямая, то эпюра Qy на этом участке — прямая, параллельная оси; если Mx=const (прямая, параллельная оси), то на этом участке Qy=0.

Построение эпюр

Примеры построения эпюр для решения задач сопротивления материалов, строительной и технической механики со всеми расчетами, подробными пояснениями и видеоуроками.

Примечание: студентам строительных специальностей эпюры изгибающих моментов надо строить на растянутых слоях балки, поэтому положительные значения Mx необходимо откладывать вниз, а отрицательные — вверх от базовой линии.

Сохранить или поделиться с друзьями

Рассмотрим пару упрощенных и несколько максимально подробных примеров построения эпюр внутренних силовых факторов, напряжений и перемещений для всех способов закрепления и нагружения балок, стержней и валов.

Построение эпюр Q_y и M_x для консольной балки

Для заданной консольной балки требуется построить эпюры внутренних силовых факторов Q_y и M_x.

Решение

Вычерчиваем расчетную схему нагружения балки в масштабе, с указанием числовых значений приложенных нагрузок.

Показываем оси системы координат y-z и обозначаем характерные сечения балки.

Для построения эпюр внутренних силовых факторов консольных балок, опорные реакции можно не определять.

Тогда для расчета значений Q_y и M_x необходимо рассматривать противоположную от заделки часть балки, где все внешние усилия известны.

Балка имеет 2 силовых участка.

Рассчитаем, с учетом правил знаков при изгибе, значения внутренних поперечных сил и изгибающих моментов в сечениях балки на каждом силовом участке методом сечений.

На первом участке оба силовых фактора рассчитаны.

Переходим ко второму

Так как эпюра Q_y на втором силовом участке не пересекает базовую линию, экстремума на эпюре M_x не будет.

По полученным данным строим эпюры внутренних поперечных сил Q_y и изгибающих моментов M_x.

При ручном оформлении решения, эпюры заштриховываются тонкими линиями перпендикулярно базовой (нулевой) линии.

Оформление в электронном виде допускает сплошную однородную заливку площади эпюры.

Проверка построенных эпюр:

1. по дифференциальным зависимостям
2. в сечениях балки, где приложены сосредоточенные силы, на эпюре Q_y имеются скачки значений на величину соответствующей силы;
3. в сечениях балки, где приложены изгибающие моменты, на эпюре M_x скачки значений на величину соответствующего момента.

Все условия выполнены, следовательно, эпюры построены верно.

Помощь с решением задач

Как строить эпюры для балки на двух опорах

Для заданной расчетной схемы балки на двух шарнирных опорах требуется определить значения и построить эпюры внутренних поперечных сил и изгибающих моментов.

Решение

При построении эпюр для участков балки расположенных между опорами необходимо знать величину хотя бы одной из реакций.

Определение реакций в шарнирных опорах балки

Направим реакции опор, например, вверх

и запишем, с учетом правила знаков, суммы моментов нагрузок приложенных к балке относительно точек на опорах

Из составленных уравнений выражаем и находим реакции

Положительные значения указывают на то, что произвольно заданное направление реакций оказалось верным.

Расчет и построение эпюр

Используя метод сечений и соответствующие правила знаков, рассчитаем по каждому участку значения для построения эпюр.

Балка имеет 2 силовых участка.

На первом участке расчет произведем, рассматривая левую отсеченную часть балки

На втором — правую

Значения поперечной силы Q_y на границах участка имеют разные знаки, следовательно, на этом участке, на эпюре M_x будет экстремум.

Определим его:

По полученным данным строим эпюры внутренних поперечных сил и изгибающих моментов.

Алгоритм проверки эпюр показан в решении предыдущей задачи.

Более подробно ход расчетов и построения эпюр для балки с тремя силовыми участками рассмотрен в следующих задачах.

Подробные примеры построения эпюр

При растяжении-сжатии

Примеры построения эпюр внутренних продольных сил, нормальных напряжений и линейных перемещений для стержней при их растяжении и сжатии.

• эпюра внутренних продольных сил
• эпюра нормальных напряжений в стержне
• построение эпюр внутренних сил, напряжений и перемещений для стального бруса
• построение эпюры внутренних продольных сил для стержня с продольно распределенной нагрузкой
• расчет напряжений с построением эпюры в стержне заданной формы
• построение эпюры перемещений сечений стержня

При кручении

Примеры построения эпюр внутренних крутящих моментов и угловых перемещений сечений вала при кручении.

• Построение эпюры крутящих моментов для вала
• Построение эпюр крутящих моментов и углов закручивания сечений вала

Построение эпюр при изгибе

Примеры построения эпюр внутренних поперечных сил и изгибающих моментов, нормальных и касательных напряжений для балок и рам при изгибе.

Эпюры внутренних силовых факторов

• Построение эпюр поперечных сил Q_y и изгибающих моментов M_x для балки (3 участка)
• Эпюра внутренних поперечных сил
• Эпюра внутренних изгибающих моментов балки
• Построение эпюр для рамы
• Проверка эпюр внутренних силовых факторов в рамах

Эпюры напряжений

• эпюра нормальных напряжений двутавра
• эпюра касательных напряжений для двутавра
• эпюра нормальных напряжений прямоугольного сечения

Видеоурок расчетов для построения эпюр внутренних силовых факторов для балки:

Порядок построения эпюр

В рассмотренных выше примерах для построения эпюр выполняется следующая последовательность действий:

1. Вычерчивается (в масштабе) расчетная схема элемента с указанием всех размеров и приложенных внешних нагрузок;
2. Обозначаются характерные сечения бруса;
3. Определяются опорные реакции;
4. Рассматриваемый элемент разбивается на силовые участки;
5. Для каждого силового участка выбирается рассматриваемая часть бруса (балки) и записываются выражения для рассчитываемых внутренних силовых факторов, напряжений или перемещений;
6. Рассчитываются значения на границах участков. В случаях, когда переменная в выражении имеет вторую или более степень можно дополнительно определить значение в середине участка;
7. В некоторых случаях необходимо определять экстремумы эпюр;
8. После расчета всех значений выполняется построение эпюр.

После построения эпюр желательно выполнять их проверку.

Эпюры поперечных сил и изгибающих моментов

Эпюрами внутренних поперечных сил и изгибающих моментов называют графическое представление распределения функций Q и M по длине балки при изгибе.

Эпюры строятся для визуального представления распределения внутренних силовых факторов и определения опасных (т.е. наиболее нагруженных) с точки зрения прочности участков бруса.

Рассмотрим некоторые примеры на построение эпюр в балках:

Эпюры при чистом изгибе

Для консольной балки:

имеем два силовых участка (AB и BC) и на каждом из них, применяя метод сечений, будем рассматривать, например правую от сечения часть, используя формулы и правило знаков для расчета внутренних силовых факторов.

Отсчет координаты z можно вести от единого начала координат или для каждого силового участка в отдельности.
I силовой участок (BC): 0 ≥ z₁ ≥ 2a (рис. 2 а,г)

т.е. Q(z₁)=0 на всем участке, а M(z₁)=m=const.
Ординаты эпюр Q и M со знаком плюс (+) будем откладывать вверх от нулевой (базовой) линии, при этом эпюру M будем строить на сжатых волокнах.

II силовой участок (AB): 2a ≥ z₂ ≥ 5a (рис. 2 а,д)

Откладывая на границах участков в сечениях C, B и A значения полученных ординат Q и M, строим эпюры (рис. 2 б, в).

Более нагруженным оказался участок AB, он и является опасным: M_max=|2m|.
Так как поперечные силы Q по всей длине балки равны нулю, балка испытывает чистый изгиб.

Эпюры при поперечном изгибе

Построение эпюр Q и M для балки, изображенной на рис. 3

проводим аналогично, но рассматривать будем левые от сечений части, т.к. в правые войдут реакции в заделке, что несколько усложняет вычисления.

I силовой участок (AB): 0 ≥ z₁ ≥ l₁ (рис. 4, а, г)
Q(z₁)= F=const, на всем участке постоянная величина,
M(z₁)=F×z₁, уравнение прямой, график строим по двум граничным точкам:
M(z₁=0)=F×0=0 – в сечении A;
M(z₁=l₁)=F× l₁ — в сечении B.

Опасным является сечение B, в котором действуют Q_max=F, M_max=Fl₁.

Геометрическая проверка эпюр

Геометрическая проверка правильности построения эпюр Q и M по дифференциальным зависимостям заключается в следующем:
Для всех силовых участков находим:

где α, β – углы наклона касательных к эпюрам Q и M относительно оси абсцисс (базовой линии).
На участке “AB” α₁=0 (линия эпюры Q горизонтальна), следовательно,

распределенная нагрузка отсутствует;

функция M (z₁) – возрастающая.

На участке “BC”:

Так как все дифференциальные проверки выполняются, эпюры построены верно.

Эпюры для двухопорных балок

Рассматривая расчетные схемы такого типа, как двухопорная балка (рис. 5),

необходимо вначале найти опорные реакции и только потом строить эпюры.

Обычно, рекомендуется использовать суммы моментов вокруг опорных точек, например: ∑M_A=0 и ∑M_B=0.

Записываем уравнения и находим значения реакций:

Чтобы убедиться в правильности полученных значений необходимо провести «арифметическую проверку» тождества по оставшемуся из зависимых уравнений: ∑F_Y=0 или ∑M_С=0.

Проверим через сумму сил, приложенных к балке (включая найденные опорные реакции). Она должна равняться нулю (при округлении значений, может появиться погрешность).

Для построения эпюр рассмотрим два силовых участка:

I участок (AC): 0 ≥ z₁ ≥2a (рис. 6, а, г)
Q(z₁)=R_A-qz₁ — прямая, которую строим по двум граничным точкам:

M(z₁)=R_Az₁-qz₁(z₁/2)= R_Az₁-qz₁ 2 /2 – парабола.

Строим эту кривую по трем точкам: по двум граничным (0 и 2a) и z*, которая соответствует M_max(z*), и дифференциальной зависимости:

Определяем экстремум эпюры M на участке:

II участок (BC): 0 ≥ z₂ ≥ a (рис. 6, а, д)
Q(z₂)= -R_B= -2/3qa;
M(z₂)=R_Bz₂,
M(z₂=0)=0,
M(z₂=a)=2/3qa 2 .
Выполним проверку дифференциальных зависимостей.
I силовой участок: 0 ≥ z₁ ≥ 2a

— направлена вниз, функция Q(z₁) – убывающая.

— проверка визуально: чем больше угол наклона β₁, тем больше значение Q(z₁).

II силовой участок: 0 ≥ z₂ ≥ a.

следовательно, q=0.

функция M(z) – убывающая.
Все проверки выполнены, следовательно, эпюры построены верно.
По эпюрам видно, что опасных сечений два (рис. 6):
По моменту при z₁*=4/3a

По силе в сечении «A»

После построения и проверки эпюр можно приступать к расчетам балки на прочность и жесткость.
