КД258Д, выпрямительный диод (1.5А.1000В)
Кремниевый выпрямительный диод КД258Д предназначен для преобразования переменного напряжения.
Выпрямительные диоды КД258Д выпускают в стандартном стеклянном корпусе каплевидной формы КД-29А с жесткими проволочными выводами.
На корпус диодов, кроме кольцевой метки черного цвета, обозначающей вывод катода, наносят год и месяц выпуска и марку диода.
Масса диода — не более 1 г.
Технические условия: АДБК.432121.033 ТУ.
Показать весь тект
- Технические характеристики
- Чертеж
- Документация
- Доставка
| Производитель | СЗТП |
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 1000 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 1.5 |
| Максимальное время восстановления ,мкс | 300 |
| Максимальное импульсное обратное напряжение ,В | 1000 |
| Максимально допустимый прямой импульсный ток,А | 7.5 |
| Максимальный обратный ток,мкА | 2 |
| Максимальное прямое напряжение,В | 1.6 |
| при Iпр.,А | 3 |
| Рабочая частота,кГц | 50 |
| Рабочая температура,С | -45. 125 |
| Корпус | kd 29 a |
| Способ монтажа | в отверстие |

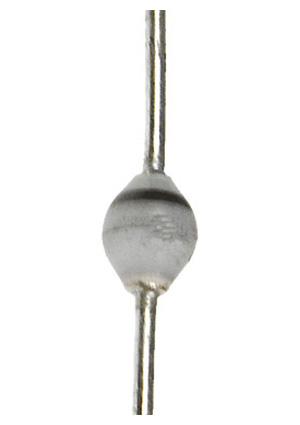

Диод КД258Д
Доставка:
Категория: диоды полупроводниковые Артикул: 156160 Номер партии: XGE-HCF83-64801
⭐ гарантия до 8 лет
⭐ в наличии на складе
⭐ лучшая цена на рынке
⭐ доставка по всей Украине
⭐ сервисное и послегарантийное обслуживание
⭐ бесплатная техническая консультация
Краткое техническое описание на диод КД258Д
КД258Д
Диоды КД258Д кремниевые, диффузионные, быстродействующие, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 50,0 кГц.
Используются для работы в выпрямительных устройствах источников вторичного электропитания аппаратуры общего назначения.
Изготавливают в стандартном стеклянном корпусе каплевидной формы с жесткими проволочными лужеными выводами.
Для обозначения полярности используется условная маркировка цветным кодом.
Цвет кольцевой полосы со стороны катодного вывода — чёрный.
Корпус типа: КД-29А, масса не более 0,5 г.
Климатическое исполнение: «УХЛ».
Технические условия:
— — АДБК.432121.033ТУ.
Основные технические характеристики диода КД258Д:
• Uoбp max — Максимальное постоянное обратное напряжение: 1000 В;
• Inp max — Максимальный прямой ток: 3 А;
• Inp и max — Максимальный импульсный прямой ток: 7,5 А;
• Unp — Постоянное прямое напряжение: не более 1,6 В при Inp 3 А;
• Ioбp — Постоянный обратный ток: не более 2 мкА при Uoбp 1000 В;
• tвoc обр — Время обратного восстановления: не более 250 мкс.
Гарантийный срок хранения 10 лет со дня изготовления.
Минимальная наработка — 20000 часов в режимах и условиях, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Если вас интересует более подробная техническая информация о диоде КД258Д обращайтесь в отдел продаж. Наши менеджеры предоставлят вам квалифицированную техническую консультацию.
