Текст в AutoCAD — Как написать и Как редактировать

На чертежах в AutoCAD текст используется в виде надписей, пояснений или буквенно-цифровых обозначений.

Рассмотрим, какие виды текста в автокаде бывают. Также разберёмся, как написать текст и как редактировать текст в автокаде.

Значения размеров не являются текстовыми объектами.

Виды текста в AutoCAD

В системе AutoCAD предусмотрено два вида текста — однострочный и многострочный.

Это два разных разных объекта. Каждый из них предусматривает использование разных команд.

Для создания текста система AutoCAD может использовать как свои собственные векторные шрифты, так и Windows-шрифты, установленные на компьютере. Работа с векторными шрифтами осуществляется быстрее, а значит, и их использование является предпочтительным. Особенно это существенно для маломощных компьютеров.

Создание и редактирование однострочного текста в AutoCAD

Перейдите на вкладку «Главная» ➾ панель «Аннотации» ➾ «Однострочный».

Я рекомендую пользоваться набором первых букв вызова команд. Для однострочного текста — это «ДТ».

После вызова команды программа попросит Вас указать точку вставки текста. При этом в командной строке появится следующий запрос:

[ Тек.текстовый стиль:»Стандарт» Высота текста:2.5000 Аннотативный: нет
Начальная точка текста или [Выравнивание /Стиль]: ]

В первой строке этого запроса выводится информация о текущих настройках текстового стиля — название стиля и высота текста. Стили текста в автокаде будут рассматриваться в другом уроке.

Во второй строке запроса необходимо указать точку, которая будет характеризовать месторасположение текста — так называемую точку вставки текста. По умолчанию вводимый текст будет располагаться справа от этой точки. Точку можно указать, задав координаты или указав просто ЛКМ (левой кнопкой мыши).

Далее необходимо указать размер шрифта. Запрос высоты появляется в том случае, если текущий текстовый стиль имеет нулевую высоту.

В моем случае высота текста задана 2,5 мм. Если у Вас появляется такое числовое поле, то введите туда значение 2.5.

Следующий шаг — это задание угла поворота текста. По умолчанию угол наклона принят равным 0, то есть никакого наклона нет, текст выводится по горизонтали.

Если вы с этим согласны, то нажмите Enter. Если нет — задайте свое значение угла поворота текста в автокаде.

Вам будет предложено ввести сам текст. При этом появится мигающий курсор. Введите любой текст.

Чтобы создать еще одну строку с текстом, нажмите Enter. Вы перейдете на следующую строку.

Чтобы закончить написание текста в автокаде, нажмите еще раз Enter.

При создании нескольких строк с помощью однострочного текста в автокаде, каждая строка текста является независимым объектом, который можно переносить и форматировать.

В этом и заключается их разница с многострочным текстом, в котором весь текст, из скольких бы он строк ни состоял, воспринимается и обрабатывается как один объект.

Строки однострочного текста необязательно должны располагаться друг под другом. Вы можете их создавать в разных местах чертежа. Для этого после окончания ввода одной строки вместо нажатия Enter щелкните мышкой в том месте, где следует создать другую однострочную надпись.

Чтобы отредактировать однострочный текст в autocad, произведите двойной щелчок ЛКМ по самому тексту. После этого текст станет выделен и будет активен для редактирования.

Можно вводить новый текст поверх старого. Либо мышкой выделить ту часть, которую надо отредактировать.

При нажатии ПКМ в режиме редактирования Вам станет доступно контекстное меню по работе с однострочным текстом в автокаде.

Выравнивание однострочного текста.

По умолчанию вводимый текст располагается справа от указанной точки вставки и над ней.

Однако это не всегда удобно. Бывают ситуации, когда необходимо расположить текст слева от точки вставки, ниже ее и т.д.

Такая возможность в AutoCAD реализована в виде опции «Выравнивание». Обратите внимание на самый первый запрос программы при вызове команды «Текст».

[ Начальная точка текста или [Выравнивание /Стиль]: ]

В ответ на нее в командной строке или просто на рабочем пространстве нажмите клавишу «В».

После ее вызова в командной строке появится запрос, предназначенный для выбора нужного вида выравнивания:

Рассмотрите эти варианты выравнивания текста в автокаде на наглядном рисунке. Кстати, эти точки также являются точками привязки к тексту.

Есть еще две дополнительные опции, предназначенные для размещения текста
точно между двумя указанными точками:

1. Опция «впИсанный» .
2. Опция «Поширине».

• Опция «впИсанный». Выбор опции можно произвести, нажав клавишу «И», а затем Enter на клавиатуре.

Далее потребуется просто указать две точки, между которыми должен располагаться
текст. Он будет выводиться таким образом, чтобы заполнить все пространство между двумя указанными точками. Ширина букв текста будет установлена автоматически. И пропорционально ширине будет принята и высота текста.

Если точки будут находиться не на одной горизонтали, то строка текста в autocad будет выведена под наклоном к оси X.

• Опция «По ширине». Выбор опции можно произвести, нажав клавишу «П», а затем Enter на клавиатуре.

Далее также указываем две точки расположения строки текста. Разница между опциями состоит лишь в том, что от Вас потребуется указать еще высоту текста. У меня эта высота задана 2,5 мм. Ширина букв по-прежнему будет вычисляться автоматически, исходя из расстояния между точками.

При этом возможны искажения: если граничные точки строки текста будут далеко друг от друга, а высота будет небольшой, то буквы будут непропорционально широкими.

Создание и редактирование многострочного текста в AutoCAD

Под многострочным текстом в AutoCAD понимается массив текста, состоящий из нескольких строк или даже абзацев, столбцов. Воспринимается он как единый объект.

Для многострочного текста используется встроенный в AutoCAD текстовый редактор. Он позволяет форматировать не только целые фразы целиком, но и отдельные слова, буквы. В нем существует возможность проверки орфографии.

Для создания многострочного текста на чертеже в системе AutoCAD я использую короткую команду «МТ». Для ознакомления я покажу вам, где находятся кнопки вызова команд однострочного и многострочного текста в автокаде.

в которой должен располагаться текст. Для этого потребуется сначала указать месторасположение первого угла области, а затем — второго угла (по диагонали).

Обращайте внимание на командную строку! Появится запрос:

[ Текущий текстовый стиль: «Стандарт» высота текста: 2.5 Аннотативный: Нет
Первый угол: ]

Верхняя строка напоминает о текущем текстовом стиле и высоте текста. Во второй строке Вы можете ввести значение координат первого угла прямоугольной области. Я делаю это графически, указывая точку на чертеже мышью.

Далее указываем второй угол, противоположный первому. Значение можно задать с помощью координат или мышью. При использовании мыши на экране будет отображаться рамка, показывающая размеры текстовой области.

После того, как Вы задали текстовую область в AutoCAD, появится окно встроенного текстового редактора. На ленте инструментов AutoCAD возникнет специальная вкладка «Текстовый редактор». С помощью неё можно задать или изменить настройки внешнего вида текста.

Работа в текстовой области абсолютно аналогична работе в любом текстовом редакторе.

По окончании ввода текста нажмите комбинацию клавиш «Ctrl»+»Enter».

Редактирование многострочного текста в AutoCAD

Чтобы приступить к редактированию многострочного текста, следует дважды щелкнуть по нему ЛКМ. В результате откроются окно ввода текста и вкладка «Текстовый редактор», с помощью которых Вы сможете произвести все необходимые правки и изменения.

Здесь также доступно контекстное меню, с помощью которого можно копировать и вырезать текст, снимать всё проделанное форматирование, объединять абзацы и прочее.

Удобно редактировать параметры текста (выравнивание, угол поворота, ширину текстового блока, стиль текста и т. д.) с помощью окна «Свойства». Для начала выйдите из редактора, выделите саму текстовую область и нажмите комбинацию клавиш «Ctrl»+»1».

Импорт текста в автокаде из различных источников

Часто бывает необходимо внести на чертеж многострочный текст, который
уже имеется в некотором текстовом файле.

Если имеющийся текст находится в формате .txt или .rtf, то удобно импортировать текст в автокад следующим образом.

Откройте два окна (Окно AutoCAD и окно проводника с текстовым файлом) одновременно. Зажмите ЛКМ на текстовом файле и, не отпуская ее, перетащите файл в область окна AutoCAD.

Весь текст скопируется в AutoCAD.

Я чаще всего использую буфер обмена Windows. Т.е. открываю файл любого формата, выделяю нужный мне текст и нажимаю комбинацию клавиш «Ctrl»+»C». А затем перехожу в AutoCAD, вхожу в текстовый редактор и нажимаю комбинацию клавиш «Ctrl»+»V».

Если неудобно нажимать данные комбинации, Вы всегда можете воспользоваться контекстным меню, вызывается нажатием правой кнопки мыши. А там уже выбирать нужный пункт «Копировать», «Вырезать» или «Вставить».

Теперь Вы знаете, как создать, импортировать и копировать текст в AutoCAD. А также разобрались с понятиями «однострочный» и «многострочный» текст в автокаде.

Освойте профессию проектировщика

Научитесь быстрому черчению, освоите прикладное 3D, автоматизируете создание ведомостей и спецификаций.

Возможно ли изменить интервал между буквами в Автокаде?

Возможно ли и как изменить интервал между буквами в Автокаде при написание текста.
Как открыть VLX файл в 14 Автокаде.
Огромное спасибо.

Просмотров: 25289
Регистрация: 21.08.2003
Сообщений: 3,587

Штатными средствами изменить интервал между буквами нельзя. Думаю, нештатными тоже нельзя. Ведь это не текстовый процессор и не оформительская система.

А зачем это надо? /Можно влёгкую поменять ширину строк текста или выровнять все строки по одной ширине/

Регистрация: 26.08.2003
Россия, Красноярск
Сообщений: 1,252

Если это многострочный текст, его можно набирать не в акаде, а в любом редакторе, который позволяет менять интервал, затем вставлять в акад как OLE, и потом редактировать.

Регистрация: 26.08.2003
Сообщений: 1,022
Если «ну о-о-о-о-о-чень хочется», пишите по одной буковке в каждый TEXT и размещайте как хотите
Сообщений: n/a

Если «ну о-о-о-о-о-чень хочется»-2, декомпилировать файл шрифта, изменить там шаг, скомпилировать заново

Сообщений: n/a
Сообщение от Anonymous

Если «ну о-о-о-о-о-чень хочется»-2, декомпилировать файл шрифта, изменить там шаг, скомпилировать заново

А как это сделать.
Сообщений: n/a
Сообщение от Perezz!!

Штатными средствами изменить интервал между буквами нельзя. Думаю, нештатными тоже нельзя. Ведь это не текстовый процессор и не оформительская система.

А зачем это надо? /Можно влёгкую поменять ширину строк текста или выровнять все строки по одной ширине/

Написанный тект в Автокаде не соответствует ЕСКД, слишком большии интервалы между буквами и словами, это очень неудобно.
В ЕСКД установлены все параметры текста(толщина, расстояние между буквами и словами. ) в зависимости от высоты шрифта, неужели нельзя заложить эти параметры в файле.

Сообщений: n/a

А может, стоит поискать фонт ESKD.shx? Если так все строго. Помнится, таким мне приходилось пользоваться в 92-94гг, в ACAD12 (под DOS’ом) — были такие надстройки для строительных чертежей: с форматками, штампами, правильными шрифтами и образмериванием. Правда, русские буквы не соответствовали раскладке клавиатуры и их надписывали, чтобы не сбиваться.

Регистрация: 15.09.2003
Сообщений: 1,113
Сообщение от Anonymous
Сообщение от Anonymous

Если «ну о-о-о-о-о-чень хочется»-2, декомпилировать файл шрифта, изменить там шаг, скомпилировать заново

А как это сделать.

В описании текстового файла есть такие параметры как высота, отступ по вертикали.
Описание каждого знака (буквы) ограничено ее шириной. те описание начинается от левой точки и заканчивается на правой нижней. Вот этот параметр можно изменить. Геморойно, но можно. если надо
Подробнее о создании шрифтов
http://cadhlp.kulichki.com/a-shape.htm
http://cadhlp.kulichki.com/font.htm

__________________
С уважением,
Геннадий aka PG

Геннадий aka PG

Посмотреть профиль

Посетить домашнюю страницу Геннадий aka PG

Найти ещё сообщения от Геннадий aka PG

Регистрация: 21.08.2003
Сообщений: 2,261

Есть еще шрифт GOST.SHX — он еще больше походит на ГОСТовский,
но я пользуюсь ESKDW.SHX — он полегче (вместо дуг — ломаные) и для наших задач вполне годен и на ГОСТовский вмеру похож.

Регистрация: 21.08.2003
Сообщений: 3,587

Я лично пользуюсь GOSTA_W.shx. В загашнике есть ещё GOSTB_W и ESKDW.shx. Если кому нужно, выложим все на фтп. Не знаю, что обозначает W и откуда произошли эти шрифты (я их притырил ещё в институте ), но они очень похожи на ЕСКДшные шрифты. Думаю, однако, что Вы сами так педантично подходите к оформлению. Что же, ценю — сам такой 8) Однако, если кто-то докопается и до этих шрифтов, то можете смело слать извращенца читать ГОСТ 2.004-88 ОБЩИЕ ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ КОНСТРУКТОРСКИХ И ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ НА ПЕЧАТАЮЩИХ И ГРАФИЧЕСКИХ УСТРОЙСТВАХ ВЫВОДА ЭВМ, который ещё никто не отменял. А там говорится, в частности:

1.2. В документе, полученном при помощи АЦПУ и (или) графического устройства, допускается часть информации (текст, таблицы, рисунки, чертежи) выполнять рукописным, машинописным и типографским способами, а также любым сочетанием этих способов.
1.8. прим. 3. В документах, получаемых на графических устройствах, допускаются другие шрифты при условии однозначности понимания каждого символа.

То есть, можно взять и часть текстухи дописать от руки, например, а другую впечатать на печатной машинке, шрифтом ds_moster.ttf (смотри http://autokad.ru/forum/viewtopic.ph. F0%E8%F4%F2%FB ) . А Вы говорите

Описание каждого знака (буквы) ограничено ее шириной. те описание начинается от левой точки и заканчивается на правой нижней. Вот этот параметр можно изменить.

Ё-маё! Господа, незнание законов не освобождает от ответственности!

Интерлиньяж и межсимвольные интервалы

Интерлиньяж — это вертикальный интервал между строками текст . Он измеряется от базовой линии одной строки текста до базовой линии строки над ней. Базовая линия — это невидимая линия, на которой находится нижний край большинства букв.

Значение по умолчанию для автоинтерлиньяжа равно 120% от гарнитуры шрифта (например, для шрифта в 10 пунктов интерлиньяж равен 12 пунктам). Когда используется автоинтерлиньяж, значение интерлиньяжа отображается в скобках в меню «Интерлиньяж» палитры «Символ». Чтобы изменить значение автоинтерлиньяжа по умолчанию, выберите в меню палитры «Абзац» пункт «Выравнивание» и задайте процентное значение от 0 до 500.

По умолчанию интерлиньяж является символьным атрибутом, то есть в одном абзаце можно применить несколько значений интерлиньяжа. Интерлиньяж строки определяется по наибольшему его значению в этой строке.

Примечание.

При работе с горизонтальным азиатским текстом можно указать, как следует измерять интерлиньяж: либо между базовыми линиями двух строк, либо от верха одной строки до верха следующей.

Выделите символы или текстовые объекты для изменения. Если текст не выделен, интерлиньяж применяется к новому тексту.

В палитре «Символ» задайте параметр «Интерлиньяж» (для вертикального текста — ).

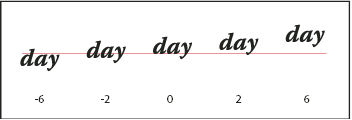

Смещение базовой линии

Для смещения выделенных символов вверх или вниз относительно базовой линии окружающего текста применяется параметр «Смещение базовой линии». Смещение базовой линии особенно полезно при ручной настройке фрагментов или настройке положения шрифта с пиктограммами.

Выделите символы или текстовые объекты для изменения. Если текст не выделен, смещение применяется к вновь создаваемому тексту.

На панели «Символ» задайте параметр «Смещение базовой линии». Положительные значения смещают базовую линию символа выше, а отрицательные — ниже базовой линии остальной части строки.

Настройка кернинга и трекинга

Кернинг — это увеличение·или уменьшение·интервала между определенными парами символов. Трекинг — это увеличение·или уменьшение·интервала между символами в выделенном тексте или во всем блоке текста.

Примечание.

Значения кернинга и трекинга применяются к текстам на японском языке, но как правило эти параметры используются и для настройки межсимвольного интервала между символами латиницы.

Кернинг текста можно выполнять автоматически, используя функции метрического или оптического кернинга. При метрическом кернинге (называемом также автокернингом) используются пары литер, которые включены в большинство шрифтов. Шрифты содержат применяемые в процессе кернинга сведения об интервале между буквами в конкретных парах. Вот некоторые из этих пар: «LA», «P.», «To», «Tr», «Ta», «Tu», «Te», «Ty», «Wa», «WA», «We», «Wo», «Ya» и «Yo». Метрический кернинг применяется по умолчанию, поэтому к конкретным парам букв кернинг применяется автоматически во время импорта или ввода.

Некоторые шрифты включают подробные инструкции для кернинга. Однако если шрифт содержит только минимальные данные о кернинге или вообще их не содержит, либо если в слове или строке одновременно используются различные гарнитуры и кегли, то может потребоваться применение оптического кернинга. При оптическом кернинге интервал между смежными символами выбирается с учетом их формы.

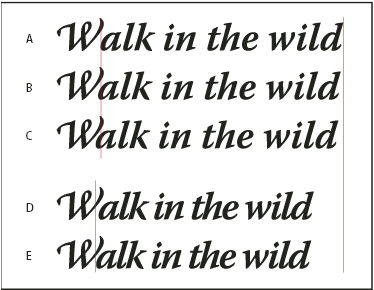

A. Исходный текст B. Текст после применения оптического кернинга C. Текст после установки вручную значения кернинга между буквами «W» и «a» D. Текст после применения трекинга E. Совмещение кернинга и трекинга
