При расчете цепи методом контурных токов применяются

1.1.5 Метод контурных токов

Для расчета сложных электрических цепей широко используют метод контурных токов, в основу которого положены расчетные (условные) контурные токи, замыкающиеся по смежным контурам разветвленных электрических цепей.

Метод контурных токов позволяет при составлении системы уравнений для расчета электрических цепей не записывать уравнения по первому закону Кирхгофа и тем самым уменьшить общее количество уравнений, необходимых для расчета. Истинные значения токов в ветвях электрической цепи определяются по значениям контурных токов.

В процессе расчета по этому методу определяют независимые замкнутые контуры и задаются условными положительными направлениями контурных токов. При этом во всех замкнутых контурах для упрощения процесса расчета целесообразно задавать контурным токам одинаковые положительные направления. Число уравнений при расчете по методу контурных токов равно числу контурных токов.

При составлении контурных уравнений по второму закону Кирхгофа для замкнутых контуров ЭДС источников питания принимаются положительными, если их направления совпадают с направлениями контурных токов, при несовпадении с контурным током их записывают со знаком «–». Со знаком «–» записывают напряжения, а также падения напряжений, направленные против контурного тока, а со знаком «+», если они совпадают с ним.

При этом величины контурных токов во внешних (не смежных) ветвях оказываются равными по значению токам в ветвях, которые нанесены на электрическую схему. Токи смежных ветвей равны разности контурных токов соседних контуров. При этом со знаком «+» записывается контурный ток, совпадающий с направлением тока в смежной ветви.

Применительно к электрической цепи (рис. 1.18) в соответствии с заданным направлением ЭДС, напряжения, токов в ветвях и контурных токов уравнения, составленные по второму закону Кирхгофа для замкнутых контуров, записывают в следующем виде:

В результате решения полученной системы уравнений и определяют контурные токи I₁₁ и I₂₂.

При этом токи во внешних (несмежных) ветвях электрической цепи оказываются численно равными соответствующим контурным токам:

Ток в смежной ветви определяют из уравнения, составленного по первому закону Кирхгофа для точки разветвления электрической цепи:

1.1.6 Метод наложения токов

Метод наложения токов (метод суперпозиции) применяется для расчета сложных электрических цепей постоянного тока с несколькими источниками энергии. Наиболее целесообразно применять его при небольшом числе источников. По сравнению с другими методами он имеет преимущества в тех случаях, когда не требуется полный расчет цепи, а можно ограничиться, например, только определением токов на участках электрической цепи с источником питания. Метод наложения заключается в том, что воздействие нескольких источников питания (ЭДС и напряжений) на электрическую цепь можно рассматривать как результат воздействия на нее каждого из источников независимо от воздействия других источников, имеющихся в данной электрической цепи. При этом в каждой из ветвей электрической цепи ток определяется как алгебраическая сумма токов, вызываемых в ней действием каждого из источников. В процессе расчета по методу наложения рассматриваемая электрическая цепь с несколькими источниками ЭДС и напряжений заменяется расчетными электрическими цепями с одним источником, число которых равно числу источников, действующих в электрической цепи. Другие источники питания кроме рассматриваемого, при этом закорачиваются, т.е. удаляются из цепи. В результате расчета каждой из этих преобразованных цепей определяются частичные токи от действия данного источника. Значение действительных токов ветвей определяется алгебраическим суммированием частичных токов в этих ветвях. Применительно к исходной электрической цепи (рис. 1.19, а), на которой предварительно нанесены положительные направления токов в ветвях, на рис. 1.19, б, в, приведены расчетные электрические цепи для частичных токов от действия ЭДС E₁ и E₂. При расчете этих цепей определяются частичные токи во всех ветвях. С учетом направления частичных токов и токов в ветвях исходной электрической цепи определяют действительные токи в ветвях рассматриваемой цепи путем наложения (алгебраического суммирования) частичных токов в ветвях:

I₁=I₁’–I₁”; I₂=I₂”–I₂’; I₃=I₃’+I₃”.

Метод контурных токов

Метод контурных токов используется для расчета резистивных линейных цепей с постоянными токами и для расчета комплексных схем замещения линейных цепей с гармоническими токами. При этом в расчет вводятся контурные токи – это фиктивные токи, которые замыкаются в независимых замкнутых контурах, отличающихся друг от друга наличием хотя бы одной новой ветви.

Методика расчета цепи методом контурных токов

В методе контурных токов за неизвестные величины принимаются расчетные (контурные) токи, которые якобы протекают в каждом из независимых контуров. Таким образом, количество неизвестных токов и уравнений в системе равно числу независимых контуров цепи.

Расчет токов ветвей по методу контурных токов выполняют в следующем порядке:

1 Вычерчиваем принципиальную схему цепи и обозначаем все элементы.

2 Определяем все независимые контуры.

3 Произвольно задаемся направлением протекания контурных токов в каждом из независимых контуров (по часовой стрелке или против). Обозначаем эти токи. Для нумерации контурных токов можно использовать арабские сдвоенные цифры (I11, I22, I33 и т. д.) или римские цифры.

4 По второму закону Кирхгофа, относительно контурных токов, составляем уравнения для всех независимых контуров. При записи равенства считать, что направление обхода контура, для которого составляется уравнение, совпадает с направлением контурного тока данного контура. Следует учитывать и тот факт, что в смежных ветвях, принадлежащих двум контурам, протекают два контурных тока. Падение напряжения на потребителях в таких ветвях надо брать от каждого тока в отдельности.

5 Решаем любым методом полученную систему относительно контурных токов и определяем их.

6 Произвольно задаемся направлением реальных токов всех ветвей и обозначаем их. Маркировать реальные токи надо таким образом, чтобы не путать с контурными. Для нумерации реальных токов можно использовать одиночные арабские цифры (I1, I2, I3 и т. д.).

7 Переходим от контурных токов к реальным, считая, что реальный ток ветви равен алгебраической сумме контурных токов, протекающих по данной ветви.

При алгебраическом суммировании без изменения знака берется контурный ток, направление которого совпадает с принятым направлением реального тока ветви. В противном случае контурный ток умножается на минус единицу.

Пример расчёта сложной цепи методом контурных токов

В цепи, изображённой на рисунке 1, рассчитать все токи методом контурных токов. Параметры цепи: Е1 = 24 В, Е2 = 12 В, r1 = r2 = 4 Ом, r3 = 1 Ом, r4 = 3 Ом.

Рис. 1. Схема электрической цепи для примера расчета по методу контурных токов

Решение. Для расчета сложной цепи этим методом достаточно составить два уравнения, по числу независимых контуров. Контурные токи направляем по часовой стрелке и обозначаем I11 и I22 (см. рисунок 1).

По второму закону Кирхгофа относительно контурных токов составляем уравнения:

Решаем систему и получаем контурные токи I11 = I22 = 3 А.

Произвольно задаемся направлением реальных токов всех ветвей и обозначаем их. На рисунке 1 такими токами являются I1, I2, I3. Направление у этих токов одинаковое – вертикально вверх.

Переходим от контурных токов к реальным. В первой ветви протекает только один контурный ток I11. Направление его совпадает с направлением реального тока ветви. В таком случае реальный ток I1 + I11 = 3 А.

Реальный ток второй ветви формируется двумя контурными I11 и I22. Ток I22 совпадает по направлению с реальным, а I11 направлен навстречу реальному. В результате I2 = I22 — I11 = 3 — 3 = 0 А.

В третьей ветви протекает только контурный ток I22. Направление этого тока противоположно направлению реального, поэтому для I3 можно записать I3 = -I22 = -3 А.

Следует отметить, как положительный факт, что в методе контурных токов по сравнению с решением по законам Кихгофа пр иходится решать систему уравнений меньшего порядка. Однако этот метод не позволяет сразу определять реальные токи ветвей.

Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Не пропустите обновления, подпишитесь на наши соцсети:

Метод контурных токов

Для расчета режима сложной электрической цепи можно ограничиться совместным решением лишь К = (В — У + 1) независимых уравнений, составленных на основании второго закона Кирхгофа методом контурных токов; здесь В, как и ранее,-число ветвей и У — число узлов, при этом первый закон Кирхгофа, конечно, всегда удовлетворяется.

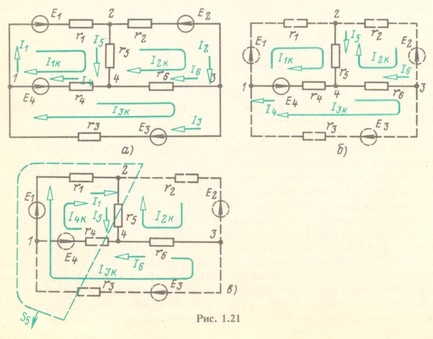

Для иллюстрации применения метода контурных токов рассмотрим схему на рис. 1.21, а с шестью ветвями и четырьмя узлами. Прежде чем составлять уравнения по второму закону Кирхгофа, надо выбрать взаимно независимые контуры.

При выборе независимых контуров можно применять то же правило, что и при записи уравнений по второму закону Кирхгофа. Например, для схемы рис. 1.21, а ветви с токами I4, I5 и I6, соединяющие узлы 1, 2, 3, 4, можно выбрать в качестве ветвей дерева (рис. 1.21,6); поэтому ветви с токами 1и 12 и 73 будут ветвями связи. На рис. 1.21,6 элементы ветвей дерева изображены сплошными линиями, а элементы ветвей связи — штриховыми.

Для схем на рис. 1.21, а и б по первому закону Кирхгофа

На основании второго закона Кирхгофа для трех контуров, каждый из которых включает только одну ветвь связи,

Дополнительно по теме

• Элементы электрических цепей и схем
• Схемы замещения источников энергии
• Закон Ома для участка цепи с ЭДС
• Баланс мощностей для простой неразветвленной цепи
• Законы Кирхгофа и их применение
• Топологические графы
• Законы Кирхгофа в матричной форме
• Метод узловых потенциалов
• Метод контурных токов
• Уравнения цепи в матричной форме
• Расширенные узловые уравнения
• Преобразования в линейных электрических схемах

Пользуясь уравнениями (1.41), исключим из уравнений (1.42) токи /4, /5 и /6 всех ветвей дерева, общих для нескольких контуров; в результате получим

В соответствии с уравнениями (1.43) можно принять, что каждый из токов I1и I2 и I3 замыкается через соответствующую ветвь связи в одном из контуров (рис. 1.21, а и б), и назвать такие токи контурными: Напряжения на резистивных элементах любого контура равны алгебраической сумме напряжений, обусловленных токами своего и смежных контуров. Например, в контуре из элементов r1, r5 и r4 разность ЭДС E1 — Е4 равняется сумме трех напряжений: от собственного контурного тока I1к на всех сопротивлениях этого контура и от токов I2к и IЗк соответственно на сопротивлениях r5 и r4. Токи в ветвях дерева, общих для нескольких контуров, равны алгебраическим суммам контурных токов:

Для этой же схемы можно получить и другие взаимно независимые уравнения. Например, выберем другое дерево из первой, пятой и шестой ветвей (рис. 1.21, в), так что вторая, третья и четвертая ветви будут ветвями связи, токи в которых совпадают с контурными. Применив в этом случае второй закон Кирхгофа для контуров 2-3-4-2, 3-1-2-4-3 и 2-4-1-2, получим уравнения с контурными токами I2к, I3к и I4к, замыкающимися через ветви деревьев по ветвям связи. Токи в ветвях дерева однозначно определяются через токи ветвей связи (совпадающие с контурными) по формулам

Выражение для тока I5 получено по первому закону Кирхгофа для токов в ветвях, примененному к главному сечению S5, след которого показан на рис. 1.21, в штриховой линией.

Таким образом, система взаимно не-зависимых уравнений определяется структурой выбранного дерева и соответствующими ветвями связи.

Схема рис. 1.21, а имеет 16 деревьев, поэтому для такой схемы можно написать 16 систем независимых уравнений, каждая из которых содержит в качестве неизвестных три тока, замыкающихся по ветвям связи через ветви выбранного дерева.

Из приведенных примеров следует, что для определения токов в ветвях этим методом нужно ввести в расчет контурные токи и решить совместно систему уравнений, составленных по второму закону Кирхгофа; число этих уравнений меньше числа неизвестных токов ветвей В на число узлов схемы без одного (У — 1). При замене токов в ветвях контурными токами первый закон Кирхгофа удовлетворяется для каждого узла, так как каждый контурный ток в одной из ветвей контура направлен к узлу, а в другой — от того же узла. Например, для узла 4 (рис. 1.21, а) по первому закону Кирхгофа для токов ветвей получим: , или для контурных токов .

Если схема содержит не только источники ЭДС, но и источники тока, то можно принять ток каждого из источников тока замыкающимся по любым ветвям дерева, составляющим с ветвью источника тока — ветвью связи — замкнутый контур. Падение напряжения, вызванное током такого источника на каждом из сопротивлений контура, учитывается при записи левой части уравнений по второму закону Кирхгофа. Эти напряжения можно также учесть с обратным знаком в правой части уравнений.

В качестве примера рассмотрим схему на рис. 1.17. На основании второго закона Кирхгофа

Пользуясь первым законом Кирхгофа, исключим из этих уравнений токи I5, I4 и I6; в результате после группировки слагаемых получим

Из этих уравнений следует, что в рассматриваемом случае ток J как бы замыкается по ветвям с сопротивлениями r5 и r4, дополняющими ветвь с источником тока J до замкнутого контура.

Обозначив в уравнениях (1.46) составляющие напряжений r4J и r5J соответственно через Eт4 и Ет5, можно переписать их иначе:

Здесь следует отметить, что перенос слагаемых r4J и r5J из левой в правую часть уравнений (1.47) и замена этих напряжений на схеме ЭДС Ет4 и Ет5 иллюстрируют применение так называемого принципа компенсации, изложенного более подробно в разделе.

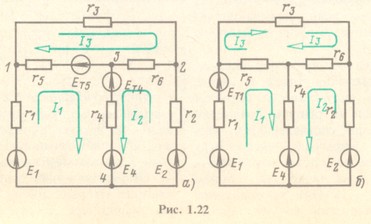

Уравнениям (1.47) соответствует эквивалентная схема (рис. 1.22, а), на которой источник тока J заменен источниками ЭДС Ет4 = r4J и Ет5 = r5J, при этом токи в ветвях с сопротивлениями г4 и г5 не равны соответствующим токам в ветвях заданной схемы (см. рис. 1.17) и отличаются от них на ток J источника тока. Иначе говоря, после определения контурных токов I1к, I2к и I3к необходимо для вычисления токов I4 и I5 в ветвях заданной схемы (рис. 1.17) записать уравнения по первому закону Кирхгофа именно для заданной схемы:

Аналогично можно показать, что если принять ток J замыкающимся по ветви с сопротивлением r1, то получится новая эквивалентная схема (рис. 1.22, 6); контурный ток I1к в эквивалентной схеме не равен току I1 в ветви с сопротивлением r1 заданной схемы (см.рис. 1.17) и отличается от него на ток J.

Замена источника тока J двумя эквивалентными источниками напряжения Ет4 и Ет5 (рис. 1.22, а) основана на предварительном преобразовании одного источника тока, включенного к узлам 1 и 4 (см. рис. 1.17) двумя источниками тока, включенными к узлам 1 и 3, 3 и 4. Покажем справедливость такого преобразования для более общего случая.

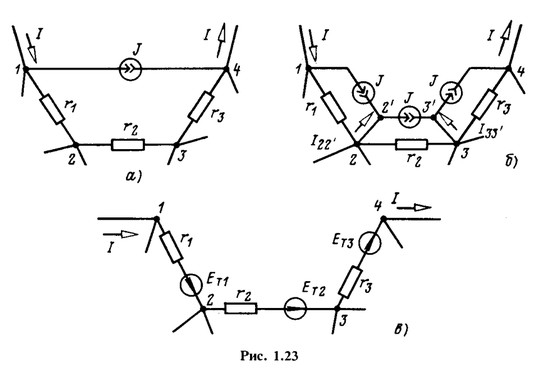

На рис. 1.23, а изображена часть разветвленной схемы с одним источником тока J, присоединенным к узлам 1 и 4. Режим в этой схеме, очевидно, не изменится, если вместо одного источника тока J, присоединенного к выводам / и 4, включить три источника тока соответственно к узлам 1 и 2, 2 и 3, 3 и 4, поскольку токи . в ветвях присоединения к узлам 2 и 2′, 3 и 3′ равны нулю (рис. 1.23,6). Переход от схемы рис. 1.23, б к эквивалентной схеме рис. 1.23,в, где уже не требует особых пояснений.

Таким образом, при расчете режима цепи методом контурных токов можно предварительно заменить источники тока эквивалентными источниками ЭДС, а затем ввести контурные токи и на основании второго закона Кирхгофа составить систему уравнений для их определения. Токи в ветвях без эквивалентных источников ЭДС, заменяющих источники тока, определяются по первому закону Кирхгофа суммированием контурных токов; в ветвях заданной схемы, в которых на эквивалентной схеме включены источники ЭДС, учитываются и токи источников тока.

При расчете электрических цепей изложенным методом всегда стремятся к тому, чтобы число контурных токов, замыкающихся через каждую из ветвей, было по возможности минимальным. С этой целью обычно выбирают каждый контур в виде ячейки (на рис. 1.21,а три ячейки с контурными токами I1к, I2к и I3к), руководствуясь указанным выше правилом выбора независимых контуров (дерева и ветвей связи) при составлении уравнений на основании второго закона Кирхгофа, что возможно для любой планарной схемы.

Положительные направления контурных токов можно выбирать и произвольно, т. е. независимо от положительных направлений токов в ветвях.

Установим теперь более общие, необходимые для дальнейших выводов соотношения между контурными токами, сопротивлениями и ЭДС цепи произвольной конфигурации.

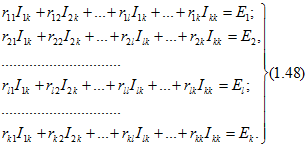

Для схемы, имеющей К независимых контуров, уравнения, аналогичные (1.43), запишутся в виде

В этих уравнениях сопротивление вида ru (с двумя одинаковыми индексами) называется собственным сопротивлением контура l, а сопротивление вида (с двумя различными индексами) — общим сопротивлением контуров l и к. Правые части уравнений (1.48) называются контурными ЭДС. Каждая из контурных ЭДС вида Е1 равна алгебраической сумме ЭДС всех источников в ветвях контура l. Положительные знаки в каждом уравнении (1.48) должны быть взяты для токов и ЭДС, положительные направления которых совпадают с произвольно выбранным направлением обхода соответствующего контура.

В более общем случае для электрической цепи, которая содержит как источники ЭДС, так и источники тока, контурное уравнение для l-го контура записывается в виде

где обозначает собственное сопротивление контура l; — общее сопротивление двух контуров: l и j; — ток источника тока, замыкающийся по ветви с сопротивлением ; — контурная ЭДС (алгебраическая сумма ЭДС в контуре).

Решив систему уравнений (1.48) при помощи определителей относительно любого из токов, например , получим

где — определитель системы уравнений (1.48), т. е.

алгебраические дополнения определителя , причем получается из путем вычеркивания l-го столбца и q-й строки и умножения полученного определителя на .

Необходимо отметить, что сопротивления вида нужно записывать в выражении (1.50) с тем знаком, который стоит перед соответствующим напряжением в уравнениях (1.48).

Методом узловых потенциалов целесообразно пользоваться, если число узлов схемы, уменьшенное на единицу, меньше числа независимых контуров У — 1 < К, а методом контурных токов - при У - 1 >К.

Матричные уравнения контурных токов.

Уравнения контурных токов (1.48) с учетом (1.48а) можно записать в матричной форме:

где — квадратная матрица контурных сопротивлений; — матрица-столбец контурных токов; — матрица-столбец контурных ЭДС, учитывающая источники ЭДС и эквивалентные ЭДС от источников тока.

После умножения уравнения (1.51) слева на получим

Покажем, что матрицу контурных сопротивлений можно получить непосредственно по схеме при помощи матрицы контуров В:

где r — диагональная матрица сопротивлений ветвей; — транспонированная матрица контуров.

Направление обхода каждого контура примем совпадающим с положительным направлением соответствующего контурного тока, а направления ветвей — с положительными направлениями токов в ветвях. Чтобы получить независимые контуры, следует сначала выбрать дерево схемы, что в свою очередь определяет ветви связи, а следовательно, и контурные токи.

Для иллюстрации рассмотрим схему на рис. 1.21, а с выбранным деревом из четвертой, пятой и шестой ветвей (рис. 1.21,6). В этом случае независимые контуры содержат контурные токи I1к, I2к и IЗк, что соответствует первой, второй и третьей ветвям связи.

Матрица контуров В состоит из трех строк и шести столбцов:

Диагональная матрица сопротивлений

Произведение матриц В и r равно:

Квадратная матрица контурных сопротивлений определяется по (1.53):

Матрица-столбец контурных токов

Матрица-столбец контурных ЭДС

Пользуясь уравнением (1.51), матрицами , можно получить уравнения (1.43).

Подчеркнем, что матрица токов ветвей I определяется через матрицу контурных токов по формуле

Например, для схемы рис. 1.21, а

Из этого матричного уравнения сразу получаем равенства, определяющие токи ветвей через контурные токи:

В дальнейшем индекс «к» у контурных токов, как правило, будем опускать.

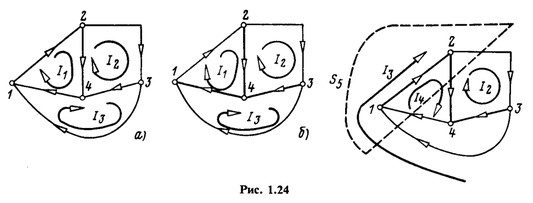

В заключение подчеркнем, что все соотношения между токами ветвей и контурными токами для схем, показанных на рис. 1.21, а -в, можно получить из графов, построенных соответственно для этих схем на рис. 1.24, а-в, при этом деревья графа изображены на рис. 1.24,6 и в толстыми линиями, а ветви связи — тонкими.

Смотри ещё по теме Электрические цепи постоянного тока

Основные законы и методы расчета электрических цепей постоянного тока

• Элементы электрических цепей и схем
• Схемы замещения источников энергии
• Закон Ома для участка цепи с ЭДС
• Баланс мощностей для простой неразветвленной цепи
• Законы Кирхгофа и их применение
• Топологические графы
• Законы Кирхгофа в матричной форме
• Метод узловых потенциалов
• Метод контурных токов
• Уравнения цепи в матричной форме
• Расширенные узловые уравнения
• Преобразования в линейных электрических схемах

Основные свойства электрических цепей постоянного тока

• Принцип наложения (суперпозиции)
• Свойство взаимности
• Входные и взаимные проводимости, коэффициенты передачи
• Принцип компенсации. Зависимые источники
• Общие замечания о двухполюсниках и многополюсниках
• Линейные соотношения между напряжениями и токами
• Теорема о взаимных приращениях токов и напряжений
• Принцип эквивалентного генератора
• Передача энергии от активного двухполюсника к пассивному

Метод контурных токов.Решение задач

Один из методов анализа электрической цепи является метод контурных токов. Основой для него служит второй закон Кирхгофа. Главное его преимущество это уменьшение количества уравнений до m – n +1, напоминаем что m — количество ветвей, а n — количество узлов в цепи. На практике такое уменьшение существенно упрощает расчет.

Основные понятия

Контурный ток — это величина, которая одинакова во всех ветвях данного контура. Обычно в расчетах они обозначаются двойными индексами, например I₁₁, I₂₂ и тд.

Действительный ток в определенной ветви определяется алгебраической суммой контурных токов, в которую эта ветвь входит. Нахождение действительных токов и есть первоочередная задача метода контурных токов.

Контурная ЭДС — это сумма всех ЭДС входящих в этот контур.

Собственным сопротивлением контура называется сумма сопротивлений всех ветвей, которые в него входят.

Общим сопротивлением контура называется сопротивление ветви, смежное двум контурам.

Общий план составления уравнений

1 – Выбор направления действительных токов.

2 – Выбор независимых контуров и направления контурных токов в них.

3 – Определение собственных и общих сопротивлений контуров

4 – Составление уравнений и нахождение контурных токов

5 – Нахождение действительных токов

Итак, после ознакомления с теорией предлагаем приступить к практике! Рассмотрим пример.

Выполняем все поэтапно.

1. Произвольно выбираем направления действительных токов I₁-I₆.

2. Выделяем три контура, а затем указываем направление контурных токов I₁₁,I₂₂,I₃₃. Мы выберем направление по часовой стрелке.

3. Определяем собственные сопротивления контуров. Для этого складываем сопротивления в каждом контуре.

Затем определяем общие сопротивления, общие сопротивления легко обнаружить, они принадлежат сразу нескольким контурам, например сопротивление R₄ принадлежит контуру 1 и контуру 2. Поэтому для удобства обозначим такие сопротивления номерами контуров к которым они принадлежат.

4. Приступаем к основному этапу – составлению системы уравнений контурных токов. В левой части уравнений входят падения напряжений в контуре, а в правой ЭДС источников данного контура.

Так как контура у нас три, следовательно, система будет состоять из трех уравнений. Для первого контура уравнение будет выглядеть следующим образом:

Ток первого контура I₁₁, умножаем на собственное сопротивление R₁₁ этого же контура, а затем вычитаем ток I₂₂, помноженный на общее сопротивление первого и второго контуров R₂₁ и ток I₃₃, помноженный на общее сопротивление первого и третьего контура R₃₁. Данное выражение будет равняться ЭДС E₁ этого контура. Значение ЭДС берем со знаком плюс, так как направление обхода (по часовой стрелке) совпадает с направление ЭДС, в противном случае нужно было бы брать со знаком минус.

Те же действия проделываем с двумя другими контурами и в итоге получаем систему:

В полученную систему подставляем уже известные значения сопротивлений и решаем её любым известным способом.

5. Последним этапом находим действительные токи, для этого нужно записать для них выражения.

Контурный ток равен действительному току, который принадлежит только этому контуру. То есть другими словами, если ток протекает только в одном контуре, то он равен контурному.

Но, нужно учитывать направление обхода, например, в нашем случае ток I2 не совпадает с направлением, поэтому берем его со знаком минус.

Токи, протекающие через общие сопротивления определяем как алгебраическую сумму контурных, учитывая направление обхода.

Например, через резистор R₄ протекает ток I₄, его направление совпадает с направлением обхода первого контура и противоположно направлению второго контура. Значит, для него выражение будет выглядеть

А для остальных

Так решаются задачи методом контурных токов. Надеемся что вам пригодится данный материал, удачи!
