Шаблон динамический штампы А4->А1 и элементы-аналоги SDPS-GrafiCS.

Шаблон со штампами А1, А2, А3, А4 и элементами для отказа от SDPS-GrafiCS.
Кроме самих штампов содержит элементы позволившие полностью отказаться от СПДС. Работаем в лиц. LT практически без потерь.
1. Штапмы динамические, любой лист можно растянуть в нужный формат от А4 до А0, включая дополнительные.
2. Имя проекта, проверяющего, шифр — заполняется сразу для всего альбома. Основная надпись заполнена с помощью полей задаваемых в свойствах файла и свойствах динамического блока штампа.
3. Содержание. Сделана автообновляемая ведомость чертежей основного комплекта. Измененное название листа меняет содержимое ведомости. Нужно только сохранить файл. Сделано до 25 листа, если надо больше — продолжить несложно.
4. Многостраничная печать. Для каждого штампа модели настроена вкладка листа. При изменения формата в диспетчере листов есть нужные форматы. Многостраничная печать реализуется легко при выделении нескольких вкладок и последующей публикации.
5. Слои оптимизированы: нижнее подчеркивание «_» помещает их выше слоя «0» в списке. Не будет путаницы с чужими слоями.
6. Штампы оптимизированы под черчение с масштабом 1:100 вставка узлов с другим масштабом возможна с использованием масштабируемого блока. Указания в самом файле.
7. Блок динамической отметки.
8. Все нужные размерные стили и блоки вставлены в особом месте. Способом «Утилиты->Очистить» можно пользоваться без боязни удалить нужные.
9. Шрифты и вид условных обозначений сделаны как в СПДС.
10. Внедрены типы линий: линия разрыва, линия сварки монтажная, линия сварки заводская, в том числе невидимая сварка, линия границы грунта, линия откоса котлована (последней кстати нет в СПДС).
Использованы со страниц: http://dwg.ru/dnl/342 — типы линий, http://dwg.ru/dnl/7878 — метизы, http://dwg.ru/dnl/11327 — сортамент.
Данный шаблон результат многолетнего использования и доработок.

Тема в форуме: http://forum.dwg.ru/showthread.php?t=104288

Комментарии

Комментарии могут оставлять только зарегистрированные участники
Авторизоваться
Комментарии 1-10 из 12
Gmk17 , 25 сентября 2013 в 06:45

Да, налицо долгая и кропотливая работа.
Я тоже, в свое время, боролся с «СПДСовскими наркоманами», которые с этой иглы соскочить не могли, используя максимум 30% функционала СПДСGraphiCS. Практически всё удалось заменить стандартным функционалом и дин. блоками.

Замечания:
1. Файл перегружен типами линий, причем дублирующими (пример: IWC-GIB-5-NPK-M2-A-5-A1-0001$0$CENTER)
Тип линий под названием «Заводской шов для Ольги» повеселил 😉
2. Блоки замена СПДС — совсем не блоки, а просто набор примитивов (за исключением высотной отметки)

0726LAT , 25 сентября 2013 в 13:38
r0c0t , 25 сентября 2013 в 16:33

Gmk17.
Так и есть. Наркоманов поборол, скандалили, до драки не дошло. Какие блоки используете вы? Давайте дополним.
Типы линий со страницы http://dwg.ru/dnl/342.
Про объекты-аналоги СПДС делали блоки, не все принимали, постепенно осталась только отметка. Выноска работает корректно, и этого оказалось вполне достаточно.

Monkrus , 25 сентября 2013 в 20:59
Спасибо. Это лучший из выложенного на этом сайте.
maratovich , 26 сентября 2013 в 09:08

1. Рамки А4 и А3 не соответствуют ГОСТ.
2. Реализация не соответствует идее — хотели отказаться от СПДС, а сами используете не стандартные шрифты (не открывается ваш стиль текста)
3. Или не чистите чертежи или опять не смогли уйти от СПДС — в чертеже присутствуют объекты ARX на что сразу получаем окно с предупреждением (о каком LT в этом случае может идти речь ?)
4.То что внешняя рамка полилинией — это правильно, но под ней куча мусора из отрезков.
5. Нумерация листов — 07, 08, 09 — это новая фишка (писать ноль) ?
Ну для начала хватит.

r0c0t , 26 сентября 2013 в 16:35

maratovich
Критику уважаю без иронии.
1. Уточните, в каком пункте, изменю.
2. Шрифт Isospeur. Не СПДС. Название стиля ..2.304. изменено.
3. Во всей конторе стоит честная лицензия LT 2012. СПДС нет в принципе. Объекты ARX у нас не спрашивает. Для профилактики почищено. Если повторится давайте искать вместе.
4. 2 объекта — не куча. Убрал.
5. Эта, как вы выражаетесь «фишка», была обязательна при использовании подшивок и ведомости листов, осталась по инерции. Исправлено.
P.S. Продолжайте.

Нечаев Андрей , 26 сентября 2013 в 20:40

1. «Эта, как вы выражаетесь «фишка», была обязательна при использовании подшивок и ведомости листов», не понял, поясните пожалуйста. Сам использую подшивки по полной программе, как говорится, и никогда нули перед листами не ставил.
2. Окошко насчёт прокси-объектов на момент написания комментария в силе.
3. Чем Вас не устраивает свойство «аннотативности»? Смотрю Вы по старинке кучу размерных стилей наделали.
4. Извращение на тему загнать узел в блок, чтобы его потом отмасштабировать, дабы загнать в форматку, нарисованную в модели, встречаю впервые. Хотя ещё большее извращение разнокалиберные форматки в пространстве модели.
5. А как организовать совместную работу над проектом при использовании Вашего шаблона? С помощью подшивки — запросто.
6. Почему не сделать параметр выбора в блоке форматки? У меня в таблице выбора весь ГОСТ на форматы сидит. Да и что у Вас линейные параметры в форматке во всех состояниях видимости видимые?
7. Обратите внимание на вкладки листов 26 и далее. Устали наверное лепить вкладки.
8. Даты в штампах повеселили: весь проект сделан за один день? Ситуация: надо мне распечатать ранее сделанный чертёж, а у меня в штампе вместо реальных дат — дата последнего сохранения.
9. «Для корректного отображение форматов нужно чтобы в системе был установлен принтер doPDF», а если
мне, скажем нравится PDF creator. а на работе я использую HP DesignJet 130?

r0c0t , 26 сентября 2013 в 21:49

Добрый день, Андрей.
1. Для вставки ведомости листов с сортировкой по номеру листа в ADT, приходилось вымучивать.
2. Моих знаний что еще почистить видимо недостаточно. Повторюсь, ничего специфического кроме када не стоит.
3. Только необходимостью объяснять удаленным исполнителям, смежным конторам и коллегам как работать в программе. Не всегда превосходный специалист смежник, знаток анотативности, от него это и не требуется.
4. Согласен решение не идеальное, но позволяет хоть как-то сохранить возможность измерений и черчения 1 к 1. К тому же предельно понятное человеку с неглубокими знаниями в программе.
5. Никак. Работаем в разных файлах, если надо сливаем в один. Альбом больше 50 листов тяжеловат но больше 70 не приходилось делать.
6. Чтобы дополнительные (кратные) форматы делать. Но списком тоже хороший вариант, один минус — придется атрибуты задавать для каждой видимости, у меня они одни и те же.
7. Да. Тем более что это специально для этого сайта с нуля сделанный файл.
8. Кому как удобнее. Я требую чтобы даты были на дату передачи, а у нас она совпадает с печатью.
9. Добавьте в менеджере листов или измените существующий — быстрее.

maratovich , 26 сентября 2013 в 21:51

r0c0t
Без иронии. Если есть возможность создайте тему на форуме, там хоть скриншот вставить можно.
P.S. Продолжаю.

1. ГОСТ Р 21.1101-2009,Приложение И,Примечание.
2.
Подстановка [simplex.shx] вместо [GOST 2.304 type A].
Подстановка [simplex.shx] вместо [CS_Gost2304.shx].
Подстановка [simplex.shx] вместо [cs_gost2304.shx].

3. После пургена — Не найдено приложение AcDGNLS
Общее число заменителей :625
Походу ваш админ отключил оповещение при ошибках.
4. ОК
5. ОК
Дополнительно:
Непонятно зачем у таблиц шапку отдельно выделять.
Линию разрыва лучше делать стилем линий.
В общем здесь не удобно всё писать, делайте тему на форуме.

Рамки и штампы по ГОСТ Р 21.1101-2013

Здравствуйте. Выкладываю рамки в динамических блоках с атрибутами, которые делал для работы. Также приложил используемый шрифт.
Рамки и штампы сделаны отдельно из-за специфики выполнения проектов. Штампы в чертежи вставляю внешней ссылкой, поэтому в рамке оставил только те, атрибуты, которые будут меняться на каждом листе.
Выслушаю предложения и замечания.
P.S. Если найдете ошибки — напишите, мог что-то пропустить=)
18.11.2014 — убрал книжную ориентацию для дополнительных форматов, таблицу свойств блока сделал такой, как предложил Сергей812.

Комментарии

Комментарии могут оставлять только зарегистрированные участники
Авторизоваться

Штамп для чертежей и текстовых документов в автокаде (AutoCad)

Штамп для чертежей и текстовых документов в автокаде (AutoCad)

Vse_shtampi

По ГОСТ 21.1101-2009 существует несколько типов штампов для оформления чертежей:

Форма 3 — Штамп для листов основных комплектов рабочих чертежей, графических документов

Общие данные, схемы расположения оборудования, схемы подключений

Osnovnaya_nadpis

Форма 5 — Штамп для всех видов текстовых документов (первые листы)

Данный штамп используется для пояснительной записки, кабельного журнала, состава проекта

nadpis_teksta

Форма 6 — Штамп для чертежей строительных изделий и всех видов текстовых документов ( последующие листы)

Last_list

Для того, чтобы не хранить 3 штампа подготовлен динамический блок для автокада совмещающий в себе 3 формы штампов — «Динамический штамп». Выбрать нужный штапм просто — выделяем блок, внизу появляется ручка. При нажатии на ручку появляется возможность выбора:

  • Штамп основной надписи
  • Штамп основной надписи текста
  • Штамп надписи текста не первого листа ( угловой штамп).

Скачать «штамп» в DWG (44кб)

Штампы используются совместно с рамками для автокада.

Кровля и фасады

Всем известно, что чертежи оформляются согласно действующим нормам и должны находиться в рамке со штампом. Данные рамки со штампами должны быть выполнены согласно регламентируемых в нормах размерам и отвечать требованиям Единой системы конструкторской документации (ЕКСД).

GOST-оформление-чертежей

рамеры-штампа-GOST

Скачать рамки со штампами разного формата (А4, А3, А2, А1, А0) можно перейдя по ссылке: скачать

формат-со-штампом

Чтобы сделать процесс вставки форматов со штампами наиболее оптимальным, необходимо рамки заключить в блок и добавить на инструментальную палитру AutoCAD. Я это уже сделал и Вам остается всего лишь:

  • скачать готовую палитру с рамками и штампами;
  • импортировать палитру (добавить ее себе).

Скачать палитру можно перейдя по ссылке: скачать. После того, как скачаете файл, необходимо распаковать zip-архив себе на компьютер.

Как импортировать (добавить) готовую инструментальную палитру AutoCAD:
  • открываем панель Инструментальные палитры. Для этого необходимо нажать на кнопку Инструментальные палитры на вкладке Вид в группе Палитры или сочетание клавиш Ctrl+3;

палитра-автокад

  • кликаем правой кнопкой мышки по палитре и выбираем пункт контекстного меню Адаптация палитр;

добавить-палитры-автокад

  • в окне Адаптация кликаем по чистому полю правой кнопкой мыши и выбираем пункт Импорт. ;

создать-палитру-автокад

  • выбираем файл палитры Рамки и штампы.xtp и нажимаем на кнопку Открыть;

добавить-палитру-автокад

  • рамки со штампами добавлены на палитру;

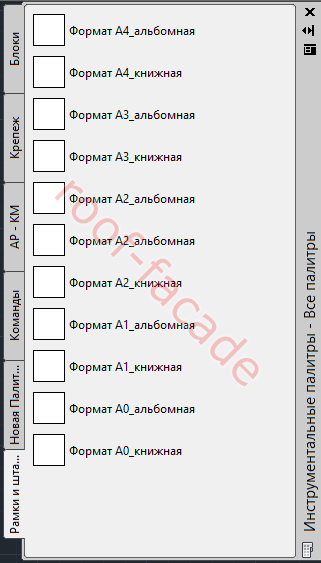

рамки-формата-чертеж

  • для обновления картинки блока необходимо нажать на изображение (пустой квадрат) правой кнопкой мыши и выбрать из контекстного меню пункт Обновить изображение инструмента;

настройка-палитр-автокад

  • палитра настроена и готовая к использованию.

скачать-рамки-и-форматы

Кликаем на нужный блок рамки со штампом на палитре и вставляем его на чертеж. Как видите, нет ничего сложного.
