Что такое кладочный план
2.1 О чем важно не забыть, выполняя кладочные планы
Все, что не указано на кладочном плане, в голове строителя просто не существует. Например, если вы дадите подробные узлы, но не укажете их на плане, то найти конкретное место и соотнести проработанный чертеж с реальной жизнью будет затруднительно.
Что необходимо указать:
координационные оси здания, расстояния между ними и общее расстояние между крайними осями;
толщину стен и перегородок, их привязку к координационным осям или к поверхности ближайших конструкций, проемы с необходимыми размерами и привязкой к координационным осям, отметки участков, расположенных на разных уровнях, и другие необходимые размеры;
линии и обозначения разрезов;
номера позиций (марки) элементов здания (сооружения), например перемычек и лестниц, заполнения проемов ворот и дверей, кроме входящих в состав щитовых перегородок, и др.;
обозначения узлов и фрагментов планов;
участки кладки, армируемые арматурными сетками и стержнями, а также план размещения сеток и стержней в ней.
В дополнение к кладочному плану готовят и план перемычек, где указывают номера позиций (марки) в местах их укладки.

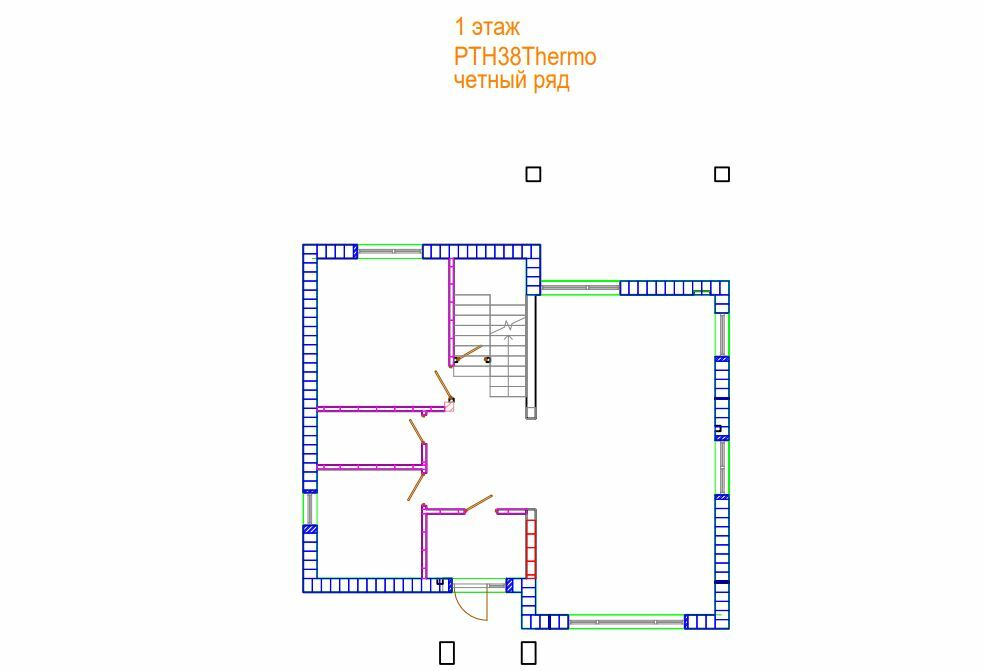

Кладочный план 1 ряда

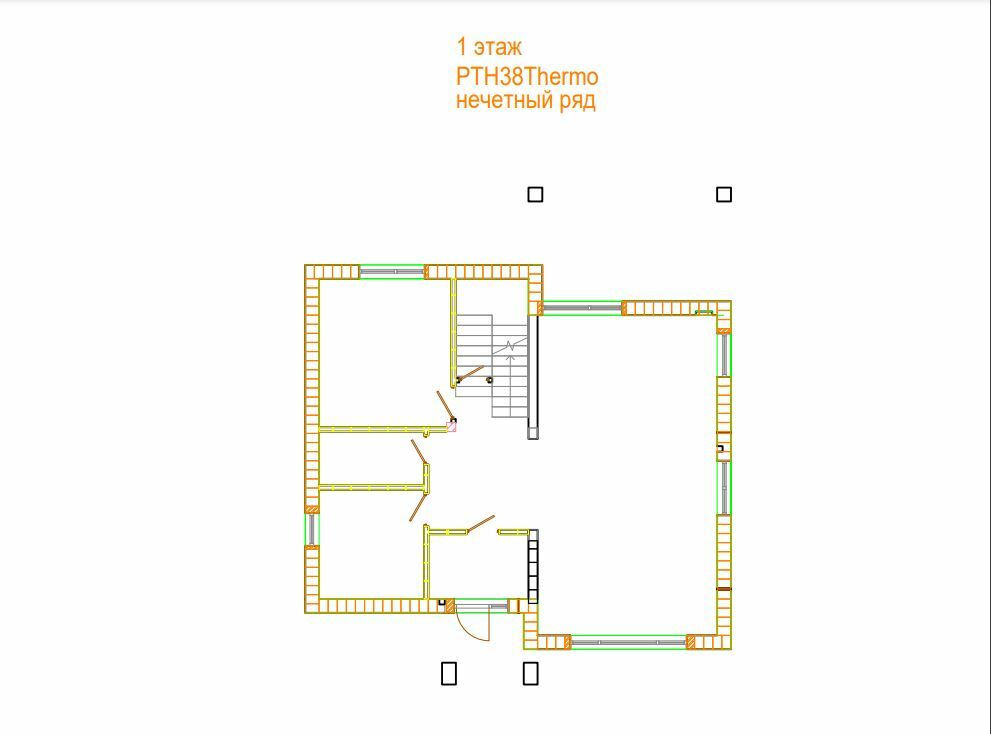

Кладочный план 2 ряда
2.2 Как менять планы при перепроектировании с газобетона
Поэтажные кладочные планы чертят без изменения по внутреннему и внешнему периметру здания или по осям на выбор проектировщика. Вы выбираете размер, который важно сохранить: внешний, внутренний или осевой. Он остается неизменным, а остальные меняются в зависимости от подобранных блоков.
Изменяемые размеры стен делают кратными габаритам блоков Porotherm. В ассортименте есть блоки ½, которые используют в качестве доборных элементов. Кроме того, можно выполнять доборы блоками разного размера. Это сводит к минимуму подрезки материала на стройке и упрощает работу.
Кладочный план
Что должно быть показано на кладочном плане многоэтажного дома из блоков?
Экспликация помещений, ведомость проемов. А что еще? Может быть есть где посмотреть чертежи?
Просмотров: 74420
Регистрация: 18.02.2005
Сообщений: 459
А перемычек что нету?
Регистрация: 11.12.2006
Сообщений: 147
AlinaS
| Что должно быть показано на кладочном плане многоэтажного дома из блоков? |
Регистрация: 20.02.2006
Сообщений: 59
На кладочном плане должны быть отображены все привязки стен, окон, дверей, отверстия, ниши, экспликация помещений. Маркировку окон, дверей можно показывать, если это не приведет к забитости плана, все это обычно дают на отделочных планах.
Регистрация: 06.01.2006
Сообщений: 1,982
Вот уж ни к чему экспликацию-то! И типы дверей кладчикам до одного места. Этот план делается специально для кладчиков, так что в него- все что им надо. Размеры, высоты, отверстия, маркировки перемычек (план перемычек может быть и отдельным со своей спецификацией), выпуски, закладные, указания по производству работ. почему-то не принято объемы стен сводить в спецификации. У иностранцев принцим — на каждый вид работ по чертежу, у нас с советских бумажных времен — вали все в одну кучу. Постепенно исправляемся.
Сообщений: n/a
Сообщение от Аshаs-ка
почему-то не принято объемы стен сводить в спецификации.
у нас приводят и спецификации на кладку 😉 . и даже объем ц\п раствора пишем (конечно идеализированно с учетом 5% запаса).
Регистрация: 06.01.2006
Сообщений: 1,982
Военные прямо порядки
Хочу быть фотографом 🙂
Регистрация: 21.10.2005
Москва, Кисловодск
Сообщений: 2,538
| Военные прямо порядки |
Так они они и есть.. почти 😉
Регистрация: 03.07.2007
Сообщений: 8
Маркировку перемычек делает архитектор или это работа конструкторов все-же?
Регистрация: 09.06.2007
Сообщений: 749
[quote=»AlinaS»]Маркировку перемычек делает архитектор или это работа конструкторов все-же?[/quot
Маркировку делает архитектор. А далее — конструктор. Но, бывает по-разному 😕
Регистрация: 20.03.2005
Сообщений: 776
Исчо мона посчитать длину перегородок и стен толщиной 120мм, 250мм, 380 и т.д.. Правда точно не знаю нафига, но строители это любят. Им для чегото это надо.
Регистрация: 19.03.2010
Сообщений: 46
Вот скажите где прописана эта градация КЛАДОЧНЫЙ и ОТДЕЛОЧНЫЙ ПЛАН? Устроилась в новую контору, где шеф живет еще в СССР. Первый раз услышал что такие планы вообще бывают. Заставляет чертить все на одном плане и тычит ГОСТ 21,501-93 (который про правила выполнения АС чертежей).
| Studentka-2010 |
| Посмотреть профиль |
| Найти ещё сообщения от Studentka-2010 |
Сообщений: n/a
Сообщение от Studentka-2010
Заставляет чертить все на одном плане и тычит ГОСТ 21,501-93 (который про правила выполнения АС чертежей).
Шеф по большему прав. Кладочный план — это, пусть может и объяснимая, но самодеятельность. Что мешает на одном плане в масштабе 1:100 привязать проёмы, замаркировать перемычки и двери с окнами? И даже отверстия? Ну, в крайнем случае, начертите фрагменты, всё равно меньше работы будет, быстрее в итоге выполните работу.
Регистрация: 16.03.2009
Санкт-петербург
Сообщений: 77
Сообщение от Studentka-2010
Вот скажите где прописана эта градация КЛАДОЧНЫЙ и ОТДЕЛОЧНЫЙ ПЛАН? Устроилась в новую контору, где шеф живет еще в СССР. Первый раз услышал что такие планы вообще бывают. Заставляет чертить все на одном плане и тычит ГОСТ 21,501-93 (который про правила выполнения АС чертежей).
Постановление №87 от 16 февраля 2008 года. О составе разделов проектной документации и требованиях к их содержанию.
На этот документ стоит ровняться в первую очередь. О архитектурном разделе написано:
| в графической части л) поэтажные планы зданий и сооружений с приведением экспликаций помещений |
Не сказано, что надо разбивать на разные планы. В ГОСТе 21.1101-2009 не сказано о разбиении. Все разбиение принято в связи со здравым смыслом и нунктом 5.1.5 ГОСТ 21.1101-2009 (цитата «чертежи выполняют в оптимальных масштабах с учетом их сложности и насыщенности информацией«). Разбиение на кладочный и архитектурный план исключительно ваше право и является обязательным только в случае определенного устава фирмы, когда все сотрудники работают по одному шаблону. Не следует путать привычку и наработанный опыт с пунктами СНиПа.
__________________
Что нам стоит дом построить, нарисуем будем жить.
Регистрация: 13.03.2013
Сообщений: 1
Учитывая то, что фасады, инсоляцию, визуализацию и многое другое должен выполнять архитектор, существует ли нормативные документы, в соответствии с которыми определяется круг обязанностей конструктора и архитектора? Кто должен выполнять кладочный план архитектор или конструктор? Сразу скажу 87 постановление не дает точного ответа. Заранее благодарен.
Регистрация: 21.03.2012
Сообщений: 481
Кому поручат тот и делает, по традиции — архитектор))) Про фасады, инсоляцию, визуализацию и пр. аналогично.
Регистрация: 20.03.2009
Санкт-Петербург
Сообщений: 1,627
Сообщение от Дитрий
Кто должен выполнять кладочный план архитектор или конструктор?
__________________
Сорокин
Санкт-Петербург
Регистрация: 21.11.2011
Сообщений: 2,333
Жуть, благо что есть время читать подобные вопросы, которые появляются частенько на форуме.
Откуда берутся подобные специалисты? И это в век, «когда космические корабли бороздят пространства. «. Где стремление людей пользоваться информацией и поиском?
Коротко и ясно высказался уважаемый Сорокин.
И уважаемый nikepiter сослался на «здравый смысл».
А вот с уважаемым Doka я не согласен. Давайте мух отделим от котлет.
Всегда кладочный план делали строители (т.б.конструктора), т. к. по этим чертежам возводят здание. И каменщику или монтажнику глубоко наплевать, какую дверь вы воткнете в проем (глухую или остекленную). Главное, что бы был размер проема и его привязка, ну и чем он перекрыт.
А вот уж «отделочный» план всегда делали архитекторы (согласно кладочного), где и дают всю инфу о будущем помещении (отделка, заполнение проемов, показатели площади и т.д).
Вот примерно так это выглядит, уважаемая AlinaS.
| Волгоградская.pdf (281.5 Кб, 3644 просмотров) |
Пример рабочего проекта дома
Рабочий проект или архитектурно-строительный раздел (АС) состоит из 40-140 листов формата А3 и включается в себя архитектурный раздел (АР) и конструктивный раздел (КР).
Под названием «рабочий проект дома» в индивидуальном домостроении подразумеваются чертежи, по которым выполняется кладка конструктивных элементов дома или чертежи, по которым можно построить «коробку» дома.
Состав и количество листов индивидуального проекта для каждого дома будет немного отличаться, так как в каждом доме свои конструктивные особенности. Мы стараемся проектировать так, чтобы по проекту мог построить даже не специалист.
Пример рабочего проекта:
1. Общие данные и ведомость рабочих чертежей. На листе описываются конструкции проекта, местонахождения объекта и указания о постройке касающиеся всего проекта.
Ведомость рабочих чертежей
2. План фундамента. Тип фундамента выбирается по расчету. Для расчета потребуется геология (инженерно-геологическое исследование грунта). Обязательно есть листы со схемой армирования, устройством фундамента. узлами и количеством бетона и арматуры или фундаментных блоков.
План свайного поля
Схема расположения арматурных каркасов
Армирование фундаментной плиты
План щебеночной подушки под ростверк
3. План отмостки. Отмостка это не элемент благоустройства, а необходимый конструктивный элемент, ее устройство обязательно.
4. Кладочные планы. Это план кладки стен с размерами. Выполняются для каждого этажа — сколько этажей столько и планов.
5. Фасады. 4 листа с фасадами.
6. Разрезы. Не менее двух разрезов: продольный и поперечный. В домах сложной конфигурации разрезов обычно больше выполняется, для того чтобы показать все перепады уровней и сложные места.
7. Порядная подборка стены. Для штучных материалов делаем порядовку для того, чтобы не пришлось резать блоки, подбираем удобную конструктивно высоту этажа, окон и других проемов и элементов.
Порядная подборка стены
8. Развертки по стене. На развертках хорошо видно все отметки до которых необходимо вести кладку. Развертка по каждой стене выполняется. Бывает много стен, соответственно и много листов.
Развертка по стене
9. План перекрытий. Сколько будет перекрытий столько и планов. Перекрытия бывают монолитные железобетонные, из сборных пустотных ж/б плит, деревянные, сборные из блоков. К каждому чертежу указывается количество материалов.
10. Планы монолитных поясов под перекрытия или кирпичных поясов, если такие требуются.
План кирпичного пояса
11. Маркировочный план. Это план с расположением перемычек над окнами и дверями.
12. Отделочный план. План с обозначением окон, дверей, типов полов. Вместе с данными планами выполняются ведомости окон и дверей, экспликация полов.
14. Монтажная схема стропил. Если кровля скатная. Вместе с данным чертежом выполняются также планы несущих элементов кровли, узлы кровли, сечения кровли и обязательно расчет количества элементов кровли. Если плоская, то выполняются другие чертежи.
Монтажная схема стропил
Состав кровли или «пирог» кровли
Перспективный вид стропил
15. Узлы и детали. В каждом проекте эти чертежи отличаются.
Четверти в оконных проемах
Перевязка кладки из кирпича и газоблока
16. Лестницы и крыльца.
17. Вентканалы. Вентиляция в частном доме предусматривается естественная канальная, соответственно вентиляционные каналы закладываются в конструкцию дома при строительстве. Поэтому данный раздел входит не в раздел инженерки (ОВ — отопление и вентиялция), а в рабочие чертежи.
18. Ведомость стеновых материалов. Указывается количество материалов на стены дома (сколько и каких блоков, кирпича, утеплителя и т.д.).
Ведомость стеновых материалов
19. Другие чертежи. Могут быть чертежи балок, опорных подушек. закладных деталей, бассейны, овощные ямы, и др. Набор дополнительных чертежей зависит от выбранной конструкции дома.
