Использование полного внутреннего отражения в медицине

  • автор:

Практическое применение Явления полного отражения.

Ахметова Нязиля Джафяровна

В работе предлагается наглядный материал к уроку по теме «Явление полного отражения и его применение» в 11классе.

Скачать:

Вложение Размер
Файлkelina.pptx 1.64 МБ
Предварительный просмотр:

Чтобы пользоваться предварительным просмотром презентаций создайте себе аккаунт (учетную запись) Google и войдите в него: https://accounts.google.com

Подписи к слайдам:

(Волоконная оптика) Практическое применение явления полного отражения!

Применение полного отражения света 1. При образовании радуги 2. Для направления света по изогнотому пути а) Волоконно – оптические линии связи ( ВОЛС ) б) Оптико – волоконные светильники в) Для исследования внутренних органов человека ( эндоскопы )

Схема образования радуги 1) сферическая капля, 2) внутреннее отражение, 3) первичная радуга, 4) преломление, 5) вторичная радуга, 6) входящий луч света, 7) ход лучей при формировании первичной радуги, 8) ход лучей при формировании вторичной радуги, 9) наблюдатель, 10-12) область формирования радуги.

Для направления света по изогно — тому пути применяются оптические волокона , которые представляют собой тонкие (от нескольких микрометров до миллиметров) произвольно изогнутые нити из оптически прозрачного материала (стекло, кварц). Свет, попадающий на торец световода , может распространяться по нему на большие расстояния за счет полного внутреннего отражения от боковых поверхностей . Из оптических волокон изготавливают кабели для волоконно – оптической связи Волоконно – оптическая связь применяется для телефонной связи и высокоскоростного Интернета

Оптико — волоконный кабель

Оптико – волоконный кабель

Преимущества ВОЛС Волоконно-оптические линии обладают рядом преимуществ перед проводными (медными) и радиорелейными системами связи: Малое затухание сигнала позволяет передавать информацию на значительно большее расстояние без использования усилителей. Высокая пропускная способность оптического волокна позволяет передавать информацию на высокой скорости, недостижимой для других систем связи. Высокая надёжность оптической среды: оптические волокна не окисляются, не намокают, не подвержены слабому электромагнитному воздействию. Информационная безопасность — информация по оптическому волокну передаётся «из точки в точку». Подключиться к волокну и считать передаваемую информацию, не повредив его, невозможно. Высокая защищённость от межволоконных влияний . Излучение в одном волокне совершенно не влияет на сигнал в соседнем волокне. Пожаро — и взрывобезопасность при измерении физических и химических параметров Малые габариты и масса Недостатки ВОЛС Относительная хрупкость оптического волокна. При сильном изгибании кабеля возможна поломка волокон или их замутнение из-за возникновения микротрещин. Сложная технология изготовления как самого волокна, так и компонентов ВОЛС. Сложность преобразования сигнала Относительная дороговизна оптического оконечного оборудования Замутнение волокна с течением времени вследствие старения.

Оптико – волоконная подсветка

Эндоскоп (от греч. ένδον — внутри и греч. σκοπέω — осмотр) — группа оптических приборов различного назначения. Различают медицинские и технические эндоскопы. Технические эндоскопы используются для осмотра труднодоступных полостей машин и оборудования при техническом обслуживании и оценке работоспособности (лопатки турбин, цилиндры двигателей внутреннего сгорания, оценка состояния трубопроводов и т. д.), кроме того, технические эндоскопы используются в системах безопасности для досмотра скрытых полостей (в том числе для досмотра бензобаков на таможне Медицинские эндоскопы используются в медицине для исследования и лечения полых внутренних органов человека ( пищевод , желудок , бронхи , мочеиспускательный канал , мочевой пузырь , женские репродуктивные органы, почки, органы слуха), а также брюшной и других полостей тела.

2. Отражение и преломление света. Полное внутреннее отражение. Волоконная оптика, ее применение в медицине.

Из теории электромагнитного поля, разработанной Дж. Максвеллом, следовало: электромагнитные волны распространяются со скоростью света — 300 000 км/с, что эти волны поперечны, так же как и световые волны. Максвелл предположил, что свет — это электромагнитная волна. В дальнейшем это предсказание нашло экспериментальное подтверждение.

Как и электромагнитные волны, распространение света подчиняется тем же законам.

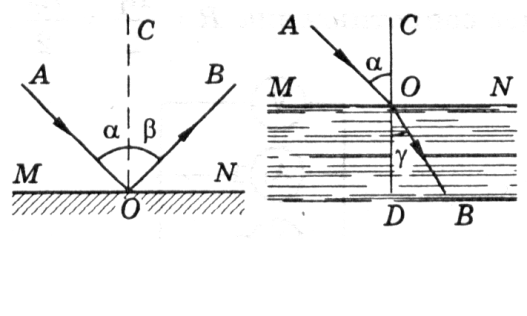

Закон отражения.Угол падения равен углу отражения (α=β). Падающий луч АО, отраженный луч ОВ и перпендикуляр ОС, восставленный в точке падения, лежат в одной плоскости.

Закон преломления.Луч падающий АО и преломленный ОВ лежат в одной плоскости с перпендикуляромCD, проведенным в точке падения луча к плоскости раздела двух сред. Отношение синусов угла падения а и угла преломления у постоянно для данных двух сред и называется показателем преломления второй среды по отношению к первой: .

Законы отражения света учитываются при построении изображения предмета в зеркалах (плоском, вогнутом и выпуклом) и проявляются в зеркальном отражении в перископах, в прожекторах, автомобильных фарах и во многих других технических устройствах.Законы преломления света учитываются при построении изображения во всевозможных линзах, призмах и их совокупности (микроскоп, телескоп), а также в оптических приборах (бинокли, спектральные аппараты, фотоаппараты и проекционные аппараты). Если световой луч следует из оптически менее плотной среды (например, из воздуха;nвозд.= 1) в оптически более плотную среду (например в стекло с показателем преломленияnст.= 1,5), то на их границе произойдет частичное отражение и частичное преломление света.

Отсюда следует, что , то есть синус угла преломленияgменьше, чем синус угла падения a, в 1,5 раза. А еслиsing

Если же световой луч пустить из оптически более плотного стекла в оптически менее плотный воздух, то угол преломления окажется, наоборот, больше угла падения, g > a. Для обсуждаемого обратного хода луча закон преломления:

следовательно, sing = 1,5sina; g >a

Эта ситуация иллюстрируется схемой А на рисунке

Если угол падения a увеличить до некоторого предельного значения aпр, то угол преломления g >aдостигает наибольшего значения g=90 0 . Преломленный луч скользит по границе раздела двух сред. При углах паденияa>aпрявление преломления не происходит, а вместо частичного отражения на границе раздела фаз происходитполноеотражение света внутрь оптически более плотной среды, илиполное внутреннее отражение. Это оптическое явление составляет основу целого физико-технического направления, которое называетсяволоконная оптика.

В медицине волоконная оптика нашла применение в эндоскопах — устройствах для осмотра внутренних полостей (например, желудка). Световод, представляющий собой жгут из большого числа тонких стеклянных волокон, помещенных в общую защитную оболочку, вводится в исследуемую полость. Часть волокон используется для организации освещения полости от источника света, расположенного вне тела пациента. Световод может использоваться и для передачи во внутреннюю полость лазерного излучения в лечебных целях.

Полное внутреннее отражение происходит и в некоторых структурах сетчатки глаза.

3. Оптическая система глаза. Недостатки зрения, методы их коррекции.

Оптическая система глаза обеспечивает получение на сетчатке глаза уменьшенного действительного обратного (перевернутого) изображения. Если светопреломляющую систему глаза рассматривать как одну линзу, то общая оптическая сила этой системы получается как алгебраическая сумма следующих четырёх слагаемых:

а) Роговица: D = +42,5 дптр

б) Передняя камера: D от +2 до +4 дптр

в) Хрусталик: D  const; от +19 до +33 дптр

г) Стекловидное тело;D от –5 до –6 дптр.

Благодаря тому, что оптическая сила хрусталика — величина переменная, суммарная оптическая сила глаза лежит в пределах от 49 до 73 дптр.

Редуцированный глаз, как единая линза, обращён одной стороной — к воздуху, (абсолютный показатель преломления nвозд = 1), а другой — соприкасается с жидкостью, nж=1,336. Так что левый и правый фокусные расстояния не одинаковы; если переднее фокусное расстояние в среднем F1 = 17 мм, то заднее — F2 = 23 мм. Оптический центр системы — в глубине глаза на расстоянии 7,5 мм от наружной поверхности роговицы.

Основной преломляющий элемент этой системы – роговица — имеет не сферическую, а более сложную форму преломляющих поверхностей, и это — хороший удар по сферической аберрации.

Хрусталик меняет свою оптическую силу при сокращении или расслаблении цириальных мышц; этим достигается аккомодация глаза — его приспособление к фокусировке изображения на сетчатке как при рассматривании удалённых, так и близких предметов. Необходимое напряжение этих мышц даёт информацию о расстоянии до рассматриваемого предмета, даже если мы рассматриваем его одним глазом. Общее количество света, поступающее в глаз, регулируется радужной оболочкой. Она может быть разной по цвету, и потому люди бывают голубоглазые, кареглазые и т.п. Она управляется парой мышц. Имеется мышца, сужающая зрачки (циркулярная мышца), имеется мышца, его расширяющая (радиальная мышца).

Рассмотрим далее особенности строения сетчатки. Её назначение — преобразовать оптическое изображение, полученное на её поверхности, в потоки электрических нервных импульсов, поступающих в мозг. Эти преобразования осуществляются клетками-фоторецепторами двух типов, получивших, в связи с особенностями своей формы, название колбочек и палочек.

Колбочки-фоторецепторы дневного зрения. Обеспечивают цветовое зрение. Палочки — рецепторы сумеречного зрения. Каждый глаз человека содержит примерно 125*106 палочек и 5*106 колбочек, итого 130*106 фоторецепторов. Колбочки и палочки распределены по сетчатке очень неравномерно: на периферии размещены только палочки, чем ближе к области жёлтого пятна, тем больше встречается колбочек; в жёлтом пятне размещены только колбочки и их плотность (количество на единицу площади) очень велика, так что здесь эти клетки даже «изготавливаются» в малогабаритном варианте — они более мелкие, чем в других областях сетчатки.

Область жёлтого пятна сетчатки — это область наилучшего зрения. Здесь мы фокусируем изображение предмета, если хотим разглядеть этот предмет особо тщательно.

Плотность «упаковки» колбочек в жёлтом пятне определяет остроту нашего зрения. Плотность эта, в среднем, такова, что на отрезке длиной 5 мкм умещаются три колбочки. Для того, чтобы глаз различал две точки предмета, необходимо, чтобы между двумя засвеченными колбочками непременно находилась одна не засвеченная.

Рефракция(преломление) света в глазе является нормальной, если изображение предмета, даваемое оптической системой глаза, ложится на наружные сегменты фоторецепторов, и при этом мышцы, управляющие кривизной хрусталика, расслаблены. Такая (нормальная) рефракция называетсяэмметропией.

Отклонение от эмметропии – аметропия– встречается в двух разновидностях.Миопия (близорукость) – изображение фокусируется не на сетчатке, а перед ней, то есть преломление света в глазе происходит «слишком хорошо». Эта избыточность устранима рассеивающими очковыми линзами (оптическая сила отрицательная).

Гиперметропия(дальнозоркость) – разновидность аметропии, при которой изображение формируется за сетчаткой. Чтобы вернуть изображение на сетчатку, надо «помочь» глазу собирающей очковой линзой (оптическая сила положительная). Говоря иначе, если оптическая сила глаза недостаточна, её можно увеличить дополнительным слагаемым — оптической силой собирающей очковой линзы.

Появление контактных линз вместо классических очков поначалу воспринималось чуть ли не как революция.

При обсуждении возможностей контактной линзы необходимо принять во внимание, что относительный показатель преломления на первой (по ходу луча) поверхности контактной линзы фактически равен абсолютному показателю преломления материала линзы, а на второй поверхности он равен отношению абсолютных показателей преломления роговицы и линзы.

При внедрении любого изобретения рано или поздно обнаруживаются как достоинства, так и недостатки. Классические очки и контактные линзы, в их нынешнем виде, можно сопоставить следующим образом:

— классические очки легко одевать и снимать, но не удобно носить;

— контактные линзы удобно носить, но не удобно надевать и снимать.

Лазерная коррекция зрения – это микрооперация на наружной поверхности роговицы. Напомним, что роговица — основной светопреломляющий элемент оптической системы глаза. Коррекция зрения достигается изменением кривизны наружной поверхности роговицы. Например, если сделать поверхность более плоской, (т.е. увеличить радиус кривизны R), то согласно формуле (4) оптическая силаDэтой поверхности уменьшится.

Серьёзные проблемы со зрением возникают при отслоении сетчатки. В этих случаях нашёл применение метод закрепления сетчатки на предусмотренном природой месте с помощью фокусированного лазерного луча. Этот способ закрепления подобен точечной сварке металлов в технике. Сфокусированный луч создаёт малую зону повышенной температуры, в которой происходит «сварка» биологических тканей (в прямом и переносном смысле).

Ретиналь — одна из двух основных компонент родопсина – это альдегид витамина А. С учётом того, что наружные сегменты фоторецепторов постоянно обновляются, полноценное обеспечение организма витамином А отвечает интересам поддержания зрительной системы в хорошем состоянии.

4. Оптический микроскоп. Ход лучей в микроскопе. Полезное увеличение микроскопа.

Микроско́п— прибор, предназначенный для получения увеличенных изображений, а также измерения объектов или деталей структуры, невидимых или плохо видимых невооружённым глазом. Представляет собой совокупность линз.

Совокупность технологий изготовления и практического использования микроскопов называют микроскопией., В микроскопе различают механическую и оптическую части. Механическая часть представлена штативом (состоящим из основания и тубусодержателя) и укрепленным на нем тубусом с револьвером для крепления и смены объективов. К механической части относятся также: предметный столик для препарата, приспособления для крепления конденсора и светофильтров, встроенные в штатив механизмы для грубого (макромеханизм, макровинт) и тонкого (микромеханизм, микровинт) перемещения предметного столика или тубусодержателя.

Оптическая часть представлена объективами, окулярами и осветительной системой, которая в свою очередь состоит из расположенных под предметным столиком конденсора Аббе и встроенного осветителя с низковольтной лампой накаливания и трансформатором. Объективы ввинчиваются в револьвер, а соответствующий окуляр, через который наблюдают изображение, устанавливают с противоположной стороны тубуса.

К механической части относится штатив, состоящий из основания и тубусодержателя. Основание служит опорой микроскопа и несет всю конструкцию штатива. В основании микроскопа находится также гнездо для зеркала или встроенный осветитель.

Тубусодержатель служит для крепления тубуса микроскопа — встроенные в штатив механизмы для грубого (макромеханизм, макровинт) и тонкого(микромеханизм, микровинт) вертикального перемещения предметного столика или тубусодержателя кронштейн для крепления предметного столика;

предметный столик, служащий для размещения препаратов и горизонтальногоих перемещения;

узел для крепления и вертикального светофильтров.

Полезное увеличение– это видимое увеличение, при котором глаз наблюдателя будет полностью использовать разрешающую способность микроскопа, то есть разрешающая способность микроскопа будет такая же, как и разрешающая способность глаза Максимальное полезное увеличение микроскопа, т. е. увеличение, с которым выявляются детали рассматриваемого предмета, определяется по формуле

где d1 – максимальная разрешающая способность человеческого глаза, равная 0,3 мм; d – максимальная разрешающая способность оптической системы.

Применение явления полного внутреннего отражения

Закон преломления, который часто используют в оптике, говорит о том, что:

$\alpha $ — угол падения; $\gamma $ — угол преломления; $=\frac$ — относительный показатель преломления. Из уравнения (1) очевидно, что если $n_ 1\ >,$ что не имеет смысла. Подобный случай имеет место для всех значений угла падения ($\alpha $), которые удовлетворяют условию $>n_$, что возможно при $n_ Пример 1

Задание. Объясните, почему происходит сверкание («игра») драгоценных камней при их ювелирной обработке?

Решение. При ювелирной огранке камня способ его обработки подбирают таким образом, чтобы на каждой его грани возникало полное отражение света. Так, например, рис.2

Применение явления полного внутреннего отражения, пример 1

Задание. Каким будет предельный угол полного внутреннего отражения для каменной соли, если показатель ее преломления составляет $n=1,54$?

Решение. Изобразим ход лучей при попадании света из воздуха на кристалл соли на рис.3.

Применение явления полного внутреннего отражения, пример 2

Запишем закон полного внутреннего отражения:

где $n_=\frac\ $($n_1=1$ показатель преломления воздуха), тогда:

Ответ. $_=40,5<>^\circ $

Warning: file_put_contents(./students_count.txt): failed to open stream: Permission denied in /var/www/webmath-q2ws/data/www/webmath.ru/poleznoe/guide_content_banner.php on line 20

проверенных автора готовы помочь в написании работы любой сложности

Мы помогли уже 4 464 ученикам и студентам сдать работы от решения задач до дипломных на отлично! Узнай стоимость своей работы за 15 минут!

Остались вопросы?

Здесь вы найдете ответы.

20. Законы отражения и преломления света. Полное внутреннее отражение. Волоконная оптика, её применение в медицине.

На границе раздела двух различных сред, если эта граница раздела значительно превышает длину волны, происходит изменение направления распространения света: часть световой энергии возвращается в первую среду, то есть отражается, а часть проникает во вторую среду и при этом преломляется. Луч АО носит название падающий луч, а луч OD – отраженный луч. Угол α между падающим лучом и перпендикуляром к границе раздела, восстановленным к поверхности в точке падения луча, носит название угол падения.

Угол γ между отражённым лучом и тем же перпендикуляром — угол отражения.

Величина, которая характеризует отражательную способность поверхности вещества, называется коэффициент отражения. Коэффициент отражения показывает, какую часть принесённой излучением на поверхность тела энергии составляет энергия, унесённая от этой поверхности отражённым излучением. Этот коэффициент зависит от многих причин, например, от состава излучения и от угла падения. Свет полностью отражается от тонкой плёнки серебра или жидкой ртути, нанесённой на лист стекла.

Закон отражения света

1. Падающий луч, отражающий луч и перпендикуляр к границе раздела двух сред, восстановленный в точке падения луча, лежат в одной плоскости.

2. Угол отражения γ равен углу падения α:

Закон преломления света

Преломление света – это изменение направления луча на границе двух сред разной плотности.

Луч света, упав в воду, меняет свое направление на границе двух сред (то есть на поверхности воды). Луч буквально преломляется. Это явление и называют преломлением света. Оно происходит из-за того, что у воды и воздуха разные плотности. Вода плотнее воздуха, и у луча света, упавшего на ее поверхность, замедляется скорость. Таким образом, вода – оптически более плотная среда. Оптическая плотность среды характеризуется различной скоростью распространения света. Угол преломления (ϒ) – это угол, образуемый преломленным лучом и перпендикуляром к точке падения луча на поверхности раздела двух сред.

Полное внутреннее отражение отражение света при его падении на границу раздела двух прозрачных сред из среды с большим преломления показателем (ПП). П. в. о. осуществляется, когда угол падения i превосходит некоторый предельный (называется также критическим) угол iпр. При i > inp преломление во вторую среду прекращается.

Оптическое волокно — нить из оптически прозрачного материала (стекло, пластик), используемая для переноса света внутри себя посредством полного внутреннего отражения.Волоконная оптика — раздел прикладной науки и машиностроения, описывающий такие волокна.

В медицине волоконная оптика нашла применение в эндоскопах – устройствах для осмотра внутренних полостей.

21. Оптическая система глаза. Недостатки зрения, методы их коррекции.

Глаз, с физической точки зрения, является оптической системой. Его основными элементами являются роговая оболочка, радужная оболочка, зрачок, хрусталик, глазные мышцы, стекловидное тело, сетчатка. Свет, проникающий в глаз, преломляется на передней поверхности глаза, в роговице, хрусталике и стекловидном теле, благодаря чему на сетчатке получается изображение предмета.

Благодаря зрению двумя глазами мы видим все предметы объемными, а не плоскими.

Глаз должен одинаково хорошо видеть предметы, расположенные на разных расстояниях от него. Это происходит за счет изменения радиуса кривизны поверхности хрусталика. Это явление называется аккомодацией.

Глаз является нормальным, если он в ненапряженном состоянии собирает параллельные лучи в точке, которая находится на сетчатке. Для такого глаза расстояние наилучшего видения составляет примерно 25 см.

В разных живых организмах органы зрения весьма разнообразны. У рыб глаза отличаются плоской роговицей и шарообразным хрусталиком. Аккомодация глаза у рыбы достигается перемещением хрусталика. Птицы имеют очень острое зрение благодаря тому, что у них глазное яблоко очень больших размеров и имеет удлиненную «телескопическую» форму, а также у них значительно большее количество рецепторов.

Два наиболее распространенных недостатков зрения — близорукость и дальнозоркость.

Близоруким называют глаз, у которого фокус в спокойном состоянии находится перед сетчаткой. Близорукость может быть обусловлена большим удалением сетчатки от хрусталика по сравнению с нормальным глазом. Исправляют близорукость очками с рассеивающую линзу.

Дальнозорким называют глаз, у которого фокус в спокойном состоянии находится за сетчаткой, т.е. изображение возникает за сетчаткой глаза. Исправляют дальнозоркость очками с собирательными линзами.
