Как проверить полевой транзистор не выпаивая его.
В дополнение к статье [url=]wiki.rom.by/index.php/%D0%9A%D0%B0%D0%BA_%D0%BF%D1%80%D0%BE%D0%B2%D0%B5%D1. [/url]
Хочу поделиться методом, позволяющим оценить работоспособность мосфета прямо на плате, ничего не отпаивая. Скажу сразу — возможно работает не всегда, но на материнках он мне часто помогал. Также хочу отметить, что для осуществления этого метода нужен мультиметр с колодкой для измерения hfe биполярных транзисторов и без доработки мультиметра, к сожалению, можно проверять только N-канальные транзисторы.
Не могу утверждать его 100% точность, но, по крайней мере он позволяет отсеять живые транзисторы в большинстве случаев.
Итак, на примере IRLML2402, N-канальный мосфет в корпусе SOT-23, маркировка A5Z3S.
Берем дополнительный проводок, втыкаем его в гнездо E (PNP) колодки для измерения hfe, не секрет, что там присутствует постоянное напряжение около +3 В относительно черного провода мультиметра.
Сверившись с даташитом, подключаем мультиметр: красный щуп на исток, а черный щуп на сток, транзистор закрыт, мультиметр показывает падение напряжения на встроенном диоде.

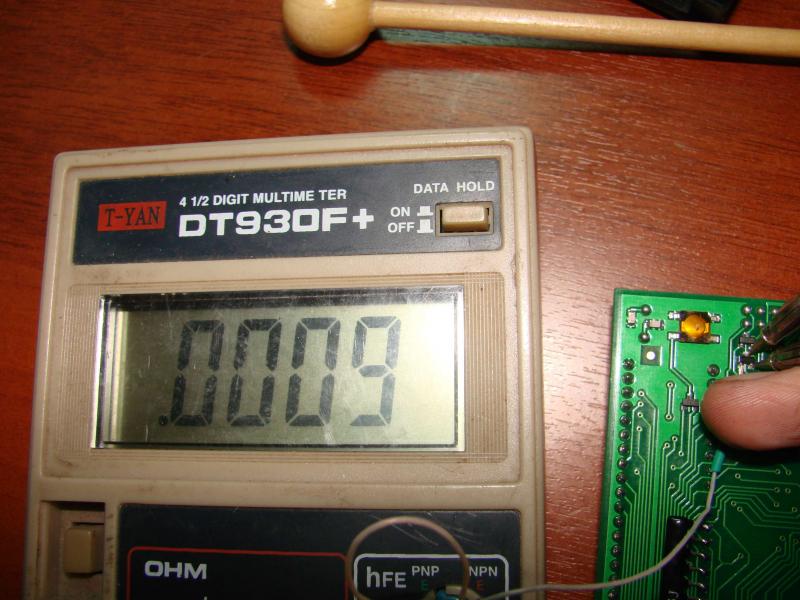

А теперь подаем дополнительным проводом +3В на затвор, транзистор открыт.
Если транзистор веде себя не так — отпаиваем его и проверяем дополнительно.
Таким же способом, в принципе, можно оценивать состояние P-канальных транзисторов, но задача усложняется отсутствием возможности получить напряжение -3В относительно черного провода непосредственно из мультиметра. Приходится цеплять дополнительно батарейку типа CR2032, плюс к черному проводу, минус — на затвор мосфета.
Как проверить полевой транзистор мультиметром, проверка мосфет
В радиоэлектронике и технике активно применяются полевые транзисторы. Их отличие от биполярных моделей заключается в том, что управление выходным сигналом осуществляется через электрическое поле. Очень часто применяются транзисторы с изолированным затвором. Для долгой и качественной работы устройства необходима проверка полевого транзистора мультиметром.
Немного о конструкции
Полевой транзистор состоит из следующих элементов:
- n-канала, который имеет кремниевую подложку с p-проводимостью;
- n-области, которые получают путем добавления в подложку примесей;
- изолирующего затвор от канала диэлектрика.
К n-областям подсоединяются выводы. Ток протекает из истока в сток по транзистору благодаря источнику питания. Величина тока контролируется изолированным затвором транзистора.
При работе с транзисторным компонентом необходимо учитывать его чувствительность к воздействию электрического поля. Хранить такие элементы следует с выводами, закороченными фольгой, а перед пайкой понадобится закорочение проволокой. Пайка транзисторных элементов осуществляется при помощи паяльной станции, обеспечивающей защиту от статического электричества.
Прежде чем решить, как проверить мосфет мультиметром, требуется определить его цоколевку. На импортном приборе имеются метки, соответствующие выводам транзистора. В данном случае буква G обозначает затвор прибора, S есть исток, а обозначением D называют сток.
Проверка транзистора мультиметром
Для того чтобы проверить полевой транзистор мультиметром не выпаивая, необходимо помнить, что в современных транзисторах типа мосфет имеется диод между стоком и истоком. Обычно данный элемент расположен на приборе, и его полярность зависит от вида транзистора.
Порядок действий при проверке транзисторного элемента:
- Проверить работоспособность самого прибора. Необходимо удостовериться в безошибочности работы;
- Снять статическое электричество с транзисторного элемента;
- Перевести мультиметр в режим проверки диодов;
- Черный провод подключить к минусу, а красный к плюсу;
- Красный подвести к истоку, черный к стоку устройства. При исправном элементе напряжение на переходе составит 0,5−0,7 вольт;
- При подключении красного провод к стоку, а черного к истоку мультиметр покажет единицу (если компонент исправен);
- Открытие транзисторного элемента осуществляется при подключении черного провода к истоку, а красного к затвору;
- Напряжение на исправном приборе составит от 0 до 800 милливольт;
- Смена полярности щупов не должна вести к изменениям показаний, иначе полевой элемент окажется неисправным;
- В конце подключить красный провод к истоку, черный к затвору. Произойдет закрытие транзисторного компонента;
- Транзисторный элемент указанного вида придет в исходное состояние, имея аналогичные показания как в предыдущих пунктах.
Исходя из проведенных измерений можно сделать вывод: если данное устройство открывается и закрывается с помощью постоянного напряжения, исходящего от мультиметра, то он полностью исправен и его возможная замена не потребуется.
Элемент также имеет большую входную емкость, которая разряжается длительное время. Этим пользуются при проверке устройства, когда сначала его открывают через напряжение мультиметра, а потом, пока полностью не разрядилась входная емкость, проводятся дополнительные измерения.
Исправность p-канала
Проверка исправности p-канального элемента производится аналогичным методом, что и для n-канального вида. Отличие состоит в том, что к минусу мультиметра необходимо подключать красный щуп, а к плюсу прибора следует произвести подключение черного провода.
Таким образом, можно сделать следующие выводы относительно полевых транзисторных компонентов и проверочных процедур:
- Полевые элементы разновидности МОСФЕТ широко применяются в радиоэлектронике, технике и прочих сферах, связанных с практической электроникой;
- Проверка работоспособности транзисторных элементов удобнее всего и качественнее осуществляется с помощью мультиметра — при следовании определенной пошаговой методике;
- Проверка p-канального и n-канального транзисторного компонента осуществляется одинаковыми методами, но при этом необходимо сменить полярность подключения проводов мультиметра на обратную.
Полевые транзисторные компоненты очень популярны в различных технических и электронных устройствах. Но для качественной и долговечной работы требуется периодическая проверка мосфет транзисторов с применением мультиметра. Следуя всем вышеописанным методам, можно сэкономить значительные финансовые затраты, связанные с заменой и ремонтом полевых транзисторов.
Особенности проверки транзистора мультиметром без выпаивания
Радиолюбители знают, что зачастую много времени приходится тратить на поиск неисправностей, возникающих в электронных схемах по различным причинам. Если схема собирается самостоятельно, то заключительным этапом работы будет проверка её работоспособности. А начинать необходимо с подбора заведомо исправных электронных компонентов. В радиолюбительских конструкциях широкое применение находят полупроводниковые приборы. Проверка транзистора, как прозвонить транзистор мультиметром — это немаловажные вопросы.
Типы транзисторов
Разновидностей этого вида полупроводниковых приборов по мере развития электроники появляется всё больше и больше. Появление каждой новой группы обусловлено повышением требований, предъявляемых к работе электронных устройств и к их техническим характеристикам.
Биполярные приборы
Биполярные полупроводниковые транзисторы являются наиболее часто встречающимися элементами электронных схем. Даже если рассмотреть построение различных больших микросхем, можно увидеть огромное количество представителей полупроводников этого вида.
Определение «биполярные» произошло от видов носителей электрического тока, которые в них присутствуют. Этот ток определяется движением отрицательных и положительных зарядов в теле полупроводника.
Каждая область трёхслойной структуры имеет свой металлический вывод, с помощью которого прибор подключается к другим элементам электронной схемы. Эти выводы имеют свои названия: эмиттер, база, коллектор. Эмиттер и коллектор — это внешние области. Внутренняя область — база.
Биполярные транзисторы образуют две группы в зависимости от типа полупроводника. Они обозначаются «p — n — p» и «n — p — n» Области соприкосновения полупроводников различных типов носят название «p — n» переходов.
Область базы является самой тонкой. Её толщина определяет частотные свойства прибора, то есть максимальную частоту радиосигнала, на которой может работать транзистор в качестве усилительного элемента. Область коллектора имеет максимальную площадь, так как при больших токах необходимо отводить избыточную тепловую энергию с помощью внешнего радиатора для исключения перегрева прибора.
На схемах вывод эмиттера обозначается стрелкой, которая определяет направление основного тока через прибор. Основным является ток на участке коллектор — эмиттер (или эмиттер — коллектор, в зависимости от направления стрелки). Но он возникает только в случае протекания управляющего тока в цепи базы. Соотношение этих токов определяет усилительные свойства транзистора. Таким образом, биполярный транзистор — это токовый прибор.
Полевые транзисторы
Транзисторы этого типа существенно отличаются от биполярных приборов. Если последние являются устройствами, управляемыми слабым током базы определённой полярности, то полевым приборам для протекания тока через полупроводник требуется наличие управляющего напряжения (электрического поля).
Электроды имеют названия: затвор, исток, сток. А напряжение, открывающее канал «n» типа или «p» типа, прикладывается к области затвора и определяет интенсивность тока при правильной его полярности. Эти приборы ещё называют униполярными.
Проверка мультиметром
Транзисторы являются активными элементами электронной схемы. Их исправность определяет её правильную работу. Как проверить тестером транзистор — этот вопрос является важным. При знании принципов его работы эта задача не представляет большого труда.
Приборы биполярного типа
Их схему упрощённо можно представить в виде двух полупроводниковых диодов, включённых навстречу друг другу. Для приборов «p — n — p» проводимости соединены будут катоды, а для «n — p — n» структуры общую точку будут иметь аноды диодов. В любом случае точка соединения будет выводом электрода базы, а два других вывода, соответственно, эмиттером и коллектором.
Для структуры «p — n — p» на схеме стрелка эмиттера направлена к выводу базы. Соответственно, для проводимости «n — p — n» стрелка эмиттера изменит своё направление на противоположное. Для определения состояния полупроводникового транзистора большое значение имеет информация о его типе и, соответственно, о маркировке его электродов. Эту информацию можно узнать из многочисленных справочников или из общения на тематических форумах.
Для биполярных приборов «p — n — p» проводимости открытому состоянию будет соответствовать подключение «минусового» (чёрного) щупа тестера к выводу базы. «Положительный» (красный) наконечник поочерёдно подключается к коллектору и эмиттеру. Это будет прямым включением «p — n» переходов.
При этом сопротивление каждого будет находиться в диапазоне (600−1200) Ом. Конкретное значение зависит от производителя электронных компонентов. Сопротивление коллекторного перехода будет иметь величину немного меньшую, чем эмиттерного.
Так как биполярный транзистор представлен в виде встречного включения двух полупроводниковых диодов с односторонней проводимостью, то при смене полярности щупов тестера сопротивления «p — n» переходов у нормально работающих транзисторов будет в идеале стремиться к бесконечности.
Такая же картина должна наблюдаться при измерении сопротивления между выводами эмиттера и коллектора. Причём это большое значение не зависит от смены полярности измерительных щупов. Всё это относится к исправным транзисторам.
Процесс проверки исправности (или неисправности) биполярного полупроводникового элемента с помощью мультиметра сводится к следующему:
- определение типа прибора и схемы его выводов;
- проверка сопротивлений его «p — n» переходов в прямом направлении;
- смена полярности щупов и определение сопротивлений переходов при таком подключении;
- проверка сопротивления «коллектор — эмиттер» в обоих направлениях.
Определение исправности приборов «n — p — n» структуры отличается только тем, что для прямого включения переходов к выводу базы необходимо подключить красный «положительный» провод мультиметра, а к выводам эмиттера и коллектора поочерёдно подсоединять чёрный (отрицательный). Картина с величинами сопротивлений для этой проводимости должна повториться.
К признакам неисправности биполярных транзисторов можно отнести следующие:
- «прозвонка» «p — n» переходов показывает слишком малые значения сопротивлений;
- «p — n» переход не «прозванивается» в обе стороны.
В первом случае можно говорить об электрическом пробое перехода, а то и вовсе о коротком замыкании.
Второй случай показывает внутренний обрыв в структуре прибора.
В обоих случаях данный экземпляр не может быть использован для работы в схеме.
Полевые транзисторы
Для проверки работоспособности этого элемента используем тот же мультиметр, что и для биполярного прибора. Необходимо помнить, что полевики могут быть n-канальными и p-канальными.
Для проверки элемента первого типа необходимо выполнить следующие действия:
- определить сопротивление участка «сток — исток» закрытого транзистора;
- произвести открытие перехода;
- определить сопротивление открытого полевика;
- произвести закрытие перехода;
- повторно сделать замер сопротивления закрытого полевого транзистора.
Для определения сопротивления закрытого прибора с n-каналом производят касание красным проводом вывода «исток», а чёрным — «сток».
Открытие полевого прибора производится подачей на его «затвор» положительного потенциала (красный провод).
Для проверки открытого состояния транзистора повторно измеряется сопротивление участка «сток — исток» (чёрный провод — сток, красный — исток). Сопротивление приоткрытого n-канала немного уменьшается по сравнению с первым замером.
Закрытие прибора достигается подачей на его «затвор» отрицательного потенциала (чёрный провод мультиметра). После этого сопротивление участка «сток — исток» вернётся к своему первоначальному значению.
При проверке p-канального прибора повторяют все предыдущие действия, переменив полярность измерительных щупов тестера.
Необходимо перед проверками полевых приборов принять меры, защищающие от воздействия статических зарядов, которые могут внести значительные сложности в процесс проверки, а то и вовсе вывести проверяемое изделие из строя. К таким проверенным мерам можно отнести простое касание рукой батареи центрального отопления. Специалисты применяют браслет, обладающий антистатическими свойствами.
При проверках транзисторов большой мощности этого типа часто при полностью запертом полупроводниковом канале можно определить наличие сопротивления. Это означает, что между «истоком» и «стоком» включён защитный диод, встроенный в корпус прибора. Убедиться в этом помогает смена полярности выводов тестера.
Проверка приборов в схеме
Как мультиметром проверить транзистор, не выпаивая, как проверить полевой транзистор — эти вопросы возникают у радиолюбителей довольно часто. Извлечение полупроводникового прибора из схемы требует большой аккуратности и опыта работы. Необходимо иметь в своём арсенале низковольтный паяльник с тонким жалом, браслет, защищающий от статических разрядов. Проводники печатной платы в процессе работы можно перегреть, а то и случайно замкнуть между собой.
Хотя при наличии опыта в такой работе — задача вполне решаемая. Конечно, необходимо уметь читать электрические схемы и представлять работу каждого из её компонентов.
Оценка работоспособности биполярных транзисторов малой и средней мощности мало отличается от проверки этих элементов «на столе», когда все выводы прибора находятся в доступном для проверки положении.
Сложнее проходит проверка непосредственно в схеме приборов большой мощности, применяемых в схемах выходных каскадов усилителей, импульсных блоках питания. В этих схемах присутствуют элементы, защищающие транзисторы от выхода последних на максимально допустимые режимы. При проверке состояний «p — n» переходов в этих случаях можно получить абсолютно не верные результаты. Как выход — выпаивание вывода базы.
Проверка полевых приборов может дать результат, далёкий от реального положения дел. Причина — наличие в схемах большого количества элементов коррекции работы транзисторов, включая катушки индуктивности низкого сопротивления.
Существует ещё большое количество различных типов транзисторов, для оценки состояния которых приходится применять различные специальные пробники. Но это тема для отдельного материала.
Как проверить полевой МОП (Mosfet) — транзистор цифровым мультиметром
В этой статье я расскажу вам, как проверить полевой транзистор с изолированным затвором, то есть МОП-транзистор. Это вторая часть статьи по проверки полевых транзисторов. В первой части я рассказывал, как проверить транзистор с управляющим p-n переходом.
Да, полевые транзисторы с управляющим p-n переходом уходят в прошлое, а сейчас в современных схемах применяются более совершенные полевые транзисторы с изолированным затвором. Тогда предлагаю научиться их проверять.
Но для того, что бы понять, как проверить полевой транзистор, давайте я вам в двух словах расскажу, как он устроен.
Полевой транзистор с изолированным затвором мы знаем под более привычным названием МОП -транзистор (метал -окисел-полупроводник), МДП -транзистор(метал -диэлектрик-полупроводник), либо в английском варианте MOSFET(Metal-Oxide-Semiconductor-Field-Effect-Transistor)
Эти аббревиатуры вытекают из структуры построения транзистора. А именно.
Структура полевого MOSFET транзистора.
Для создания МОП-транзистора берется подложка, выполненная из p-полупроводника, где основными носителями заряда являются положительные заряды, так называемые дырки. На рисунке вы видите, что вокруг ядра атома кремния вращаются электроны, обозначенные белыми шариками.
Когда электрон покидает атом, в этом месте образуется «дырка» и атом приобретает положительный заряд, то есть становиться положительным ионом. Дырки на модели обозначены, как зеленые шарики.
На p-подложке создаются две высоколегированные n-области, то есть области с большим количеством свободных электронов. На рисунке эти свободные электроны обозначены красными шариками.
Свободные электроны свободно перемещаются по n-области. Именно они впоследствии и будут участвовать в создании тока через МДП-тназистор.
Пространство между двумя n-областями, называемое каналом покрывается диэлектриком, обычно это диоксид кремния.
Над диэлектрическим слоем располагают металлический слой. N-области и металлический слой соединяют с выводами будущего транзистора.
Выводы транзистора называются исток, затвор и сток.
Ток в МОП-транзисторе течет от истока через канал к стоку. Для управления этим током служит изолированный затвор.
Однако если подключить напряжение между истоком и стоком, при отсутствии напряжения на затворе ток через транзистор не потечет, потому что на его пути будет барьер из p-полупроводника.
Если подать на затвор положительное напряжение, относительно истока, то возникающее электрическое поле будет к области под затвором притягивать электроны и выталкивать дырки.
По достижению определенной концентрации электронов под затвором, между истоком и стоком создается тонкий n-канал, по которому потечет ток от истока к стоку.
Следует сказать, что ток через транзистор можно увеличить, если подать больший потенциал напряжения на затвор. При этом канал становиться шире, что приводит к увеличению тока между истоком и стоком.
МДП-транзистор с каналом p-типа имеет аналогичную структуру, однако подложка в таком транзисторе выполнена из полупроводника n-типа, а области истока и стока из высоколегированного полупроводника p-типа.
В таком полевом транзисторе основными носителями заряда являются положительные ионы (дырки). Для того, что бы открыть канал в полевом транзисторе с каналом p-типа необходимо на затвор подать отрицательный потенциал.
Проверка полевого MOSFET транзистора цифровым мультиметром
Для примера возьмем полевой МОП-транзистор с каналом n-типа IRF 640. Условно-графическое обозначение такого транзистора и его цоколевку вы видите на следующем рисунке.
Перед началом проверки транзистора замкните все его выводы между собой, что бы снять возможный заряд с транзистора.
Проверка встроенного диода
Для начал следует подготовить мультимер и перевести его в режим проверки диодов. Для этого переключатель режимов/пределов установите в положение с изображением диода.
В этом режиме мультиметр при подключении диода в прямом направлении (плюс прибора на анод, минус прибора на катод) показывает падение напряжения на p-n переходе диода. При включении диода в обратном направлении мультиметр показывает «1».
Итак, подключаем щупы мультиметра, как было сказано выше, в прямом включении диода. Таким образом, красный шум (+) подключаем на исток, а черный (-) на сток.
Мультиметр должен показать падение напряжение на переходе порядка 0,5-0,7.
Меняем полярность подключения встроенного диода, при этом мультиметр, при исправности диода покажет «1».
Проверка работы полевого МОП транзистора
Проверяемый нами МОП-транзистор имеет канал n-типа, поэтому, что бы канал стал электропроводен необходимо на затвор транзистора относительно истока либо стока подать положительный потенциал. При этом электроны из подложки переместятся в канал, а дырки будут вытолкнуты из канала. В результате канал между истоком и стоком станет электропроводен и через транзистор потечет ток.
Для открытия транзистора будет достаточно напряжения на щупах мультиметра в режиме прозвонки диодов.
Поэтому черный (отрицательный) щуп мультиметра подключаем на исток (или сток), а красным касаемся затвора.
Если транзистор исправен, то канал исток-сток станет электропроводным, то есть транзистор откроется.
Теперь если прозвонить канал исток-сток, то мультиметр покажет какое-то значение падение напряжения на канале, в виду того, что через транзистор потечет ток.
Таким образом черный щуп транзистора ставим на исток, а красный на сток и мультиметр покажет падение напряжение на канале.
Если поменять полярность щупов, то показания мультиметра будут примерно одинаковыми.
Что бы закрыть транзистор достаточно относительно истока на затвор подать отрицательный потенциал.
Следовательно, подключаем положительный (красный) щуп мультиметра на исток, а черным касаемся затвор.
При этом исправный транзистор закроется. И если после этого прозвонить канал исток-сток, то мультиметр покажет лишь падение напряжения на встроенном диоде.
Если транзистор управляется напряжением с мультиметра (то есть открывается и закрывается), значит можно сделать вывод, что транзистор исправен.
Проверка полевого МОП – транзистора с каналом p-типа осуществляется подобным образом. За тем исключением, что во всех пунктах проверки полярность подключения щупов меняется на противоположную.
Более подробно и просто всю методику проверки полевого транзистора я изложил в следующем видеоуроке:
