Система ГРУНТ
По данным инженерно-геологических изысканий площадки строительства (расположение и характеристики скважин) производится построение трехмерной модели грунта. В соответствии с этой моделью по всей области плиты определяются значения коэффициентов постели С1, С2, зависящих от нагрузок на фундаментную плиту и нагрузок от близлежащих зданий, а также вычисляется глубина сжимаемой толщи и осадка.

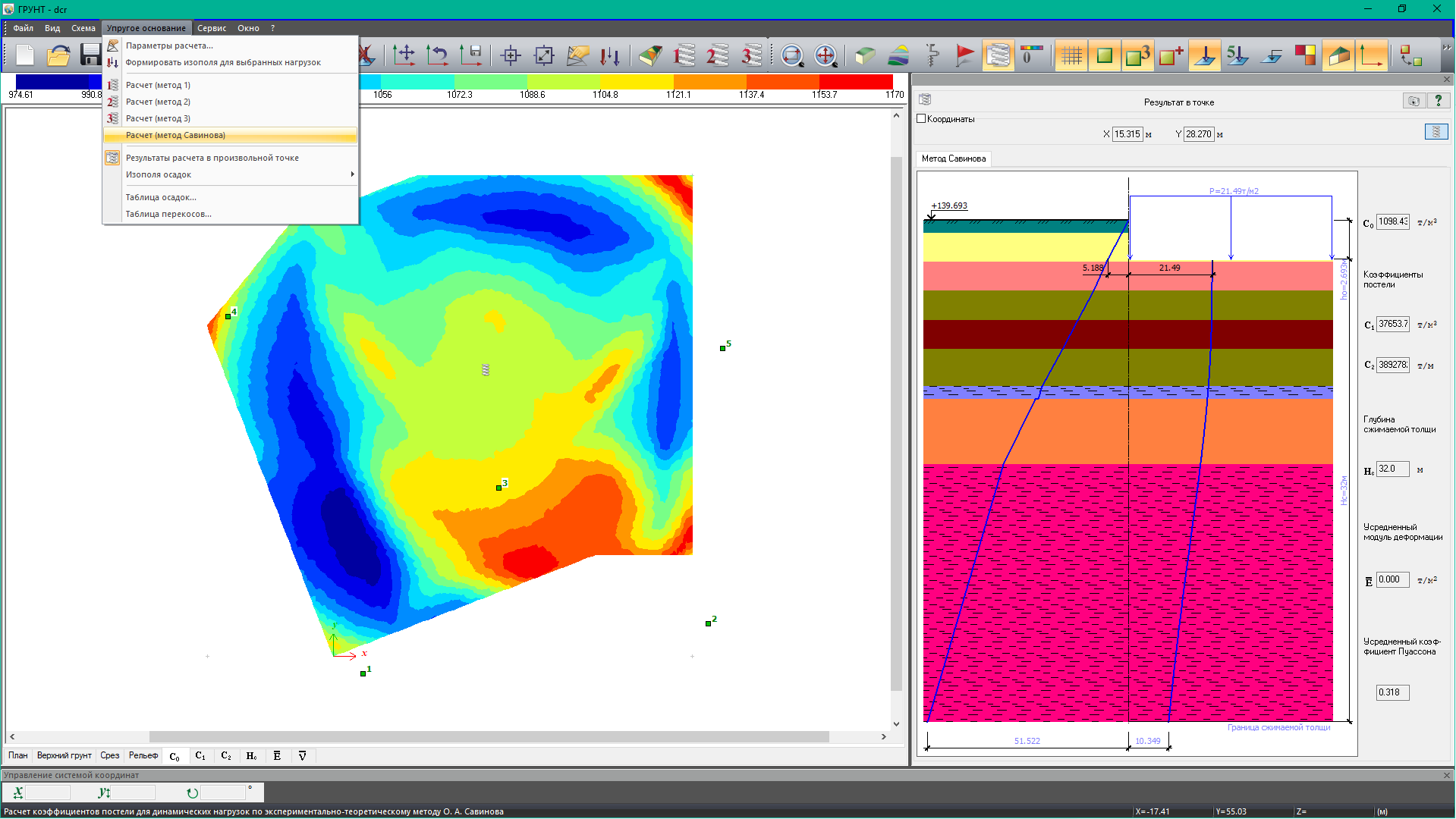

Расчет коэффициентов постели для динамических нагрузок по экспериментально-теоретическому методу О.А. Савинова
Основная конфигурация
Дополнительные системы
Характеристики грунтов
3D массив грунта
3D массив разрез
Задание нагрузок на основание
Осадка и результат в точке
Осадки
Осадки могут быть вычислены по схеме линейно упругого полупространства в соответствии с положениями СНиП 2.02.01-83* , СП 50-101- 2004 , ДБН В.2.1-10:2009 , СП РК 5.01-102-2013 и СП 22.13330.2011/2016 .
Коэффициенты постели С1, С2
Коэффициенты постели могут быть вычислены по трем методикам. По желанию пользователя в автоматическом режиме может быть организован итерационный процесс, уточняющий давление на грунт под подошвой проектируемой плиты.
Пользователь имеет возможность просмотреть расположение слоев в произвольных вертикальных и горизонтальных срезах грунтового массива, а также картину изополей коэффициентов постели.
Величины коэффициентов постели для каждого конечного элемента автоматически передаются в общую компьютерную модель для дальнейшего расчета конструкции совместно с грунтовым основанием.
Модель грунта
На основе трехмерной модели грунта имеется возможность сгенерировать конечноэлементную модель с автоматическим определением жесткости каждого КЭ в зависимости от их местоположения в различных слоях грунтового массива. Эта модель может быть использована для расчета системы: надземное строение, фундаментные конструкции, грунтовый массив.
Реализованы следующие нормативы:
СНиП 2.02.01-83* ;
СП 50-101- 2004 ;
ДБН В.2.1-10:2009 ;
СП 22.13330.2011/2016 ;
СП РК 5.01-102-2013 ;
Лира-грунт
Здравствуйте. Хотелось бы услышать ответ на следующее:Расчитывается сооружение в Лир-визоре, при вводе коэф-тов постели назначили «получить по модели грунта например 20 т/м2 » (какое значение задавать, любое?). Далее переходим в Лира-грунт, назначили скважины, характеристики грунтов, получили осадку и коэф- постели для 20 т/м2. Переходим обратно в Лир-визор пересчитуем с учетом коэф-тов постели. И вот тут еще один вопрос: Лира ведь пересчитует на коэф-ты найденные для 20 т/м2, а у меня ведь напряжения под.
Страницы: 1
01.08.2007 14:06:16
Здравствуйте. Хотелось бы услышать ответ на следующее:
Расчитывается сооружение в Лир-визоре, при вводе коэф-тов постели назначили «получить по модели грунта например 20 т/м2 » (какое значение задавать, любое?). Далее переходим в Лира-грунт, назначили скважины, характеристики грунтов, получили осадку и коэф- постели для 20 т/м2. Переходим обратно в Лир-визор пересчитуем с учетом коэф-тов постели. И вот тут еще один вопрос: Лира ведь пересчитует на коэф-ты найденные для 20 т/м2, а у меня ведь напряжения под плитой неравномерны, уже на первом шаге получается что коэф. постели не достоверные? Или же надо еще дальше идти: приложить отпор грунта, перейти в Лира-грунт, найти опять коэф. постели. И это можно выполнять бесконечно. В общем на какой стадии (иттерации) можно получить достоверные коэф. постели.
Если не трудно опишите последовательность кратко.
P.S. В примере (в документации к Лире) не использовалась функция приложить отпор грунта и из каких соображений там при назначении «получить по модели грунта» взялась цифра 12 т/м2 «.
02.08.2007 13:30:53
Вы, верно, описали предполагаемую нами последовательность расчета. На первом этапе вводится в расчет некая примерная нагрузка на грунт, после чего она уточняется несколькими пересчетами задачи и обновлением величины данной нагрузки из реактивного отпора грунта. В какой момент можно считать коэффициенты постели достоверными решать Вам, но следует учесть, что количественное изменение коэффициентов постели на 15-20% повлечет максимум 5% изменение в усилиях, осадка же меняется пропорционально коэффициентам постели. По видимому если две смежные итерации не поменяли качественную картину распределения коэффициентов постели и незначительно, скажем до 15%, изменили их величины, продолжать уточнение нагрузки на грунт смысла не имеет.
Александр Радченко
Заглянувший
Сообщений: 4 Баллов: 5 Рейтинг: 0 Регистрация: 01.08.2007
02.08.2007 16:19:12
Дело в том, что с каждой последующей иттерацией возрастают коэф. постели по краям площадки загружения. Они не приближаются друг к другу, а наоборот отдаляются, т.е. пики увеличиваются, следовательно и армирование (например в методе c одним коэф. постели).
Еще вопрос. Не могу понять за счет чего при равномрно распред. нагрузке на однородный в плане грунт получается разная глубина сжимаемой толщи.
Александр Радченко
Заглянувший
Сообщений: 4 Баллов: 5 Рейтинг: 0 Регистрация: 01.08.2007
28.08.2007 11:13:53
Подскажите, есть ли возможность в ГРУНТе задавать свою глубину сжимаемой толщи численно (например 10 м), а не коэф-том 0,2 или 0,5?
В соответствии со СНиП 2.02.01-83 при ширине фундамента >=10 м и E>=10 МПа схема применяется в виде линейно-деформируемого слоя (ЛДС), как быть. Если не ошибаюсь у ВАС реализован метод линейно деформируемого полупространства?
P.S. вопрос из 3-го поста про разную глубину сжимаемой толщи также остается открытым.
Юрий Гензерский
28.08.2007 12:29:07
В текущей версии глубину сжимаемой толщи можно регламентировать только коэффициентом.
Глубина сжимаемой толщи зависит от нагрузок и грунтовых слоев под каждым элементом.
Заглянувший
Сообщений: 12 Баллов: 8 Рейтинг: 1 Регистрация: 27.12.2007
05.02.2008 10:39:38
Здравствуйте! Обясните пожалуйста по каким причинам при попытке просмотреть 3D-модель грунта в Лира-грунт ЛИРА вылетает
P.S. Установлена ЛИРА 9.4, R4
Посетитель
Сообщений: 44 Баллов: 23 Рейтинг: 2 Регистрация: 15.05.2007
05.02.2008 15:48:51
| Цитата |
|---|
| Ольга пишет: Здравствуйте! Обясните пожалуйста по каким причинам при попытке просмотреть 3D-модель грунта в Лира-грунт ЛИРА вылетает Вопрос Вопрос Вопрос P.S. Установлена ЛИРА 9.4, R4 |
Текущая версия программы ЛИРА 9.4 R5. Обновите версию программы и ошибка должна автоматически исчезнуть.
Заглянувший
Сообщений: 12 Баллов: 8 Рейтинг: 1 Регистрация: 27.12.2007
05.02.2008 15:55:56
R5 не хочет работать , не хватает ему какого-то файла. Хотя обновление скачала с этого сайта и Лира лиценз.
Посетитель
Сообщений: 44 Баллов: 23 Рейтинг: 2 Регистрация: 15.05.2007
05.02.2008 17:32:34
| Цитата |
|---|
| Ольга пишет: R5 не хочет работать Очень грустно, не хватает ему какого-то файла. Хотя обновление скачала с этого сайта и Лира лиценз. Удивленно |
Это тема не для обсуждения проблем с инсталляцией. Напишите письмо в Службу Сопровождения с идентификационными данными и подробным описанием проблемы.
Вячеслав Рогожин
Заглянувший
Сообщений: 12 Баллов: 8 Рейтинг: 1 Регистрация: 02.07.2007
04.03.2008 18:26:44
Здравствуйте
Подскажите пожалуйста
В каких сооружениях при сейсмическом воздействии возможно употребление упругого основания О.А. Савинова.
По его методике, основание что-то слишком упругое.
Спасибо
Заглянувший
Сообщений: 12 Баллов: 7 Рейтинг: 1 Регистрация: 12.03.2008
13.03.2008 07:41:23
Здравствуйте.
Подскажите как быть если в Лира ГРУНТ необходимо задать слой по свойствам отличным от предложенных?
Samodelkin
Заглянувший
Сообщений: 17 Баллов: 11 Рейтинг: 1 Регистрация: 17.05.2007
13.03.2008 10:10:37
В Лира-грунт можно изменять предложенные слои, можно удалять ненужные, можно добавлять новые. Посмотрите справку или пример к Лире 9.4.
Заглянувший
Сообщений: 12 Баллов: 7 Рейтинг: 1 Регистрация: 12.03.2008
13.03.2008 19:25:54
Здравствуйте Samodelkin,
Я имел в виду тот факт что есть лишь 5 вариантов:
-насыпной
-песок
-супесь
-суглинок
-глина.
А как мне быть если нужно задать сильновыветрелую скалу?
Samodelkin
Заглянувший
Сообщений: 17 Баллов: 11 Рейтинг: 1 Регистрация: 17.05.2007
14.03.2008 08:16:44
Но ведь у сильновыветрелой скалы тоже есть свои характеристики. Их можно определить испытаниями и результаты занести в таблицу.
7. Методы расчета коэффициентов постели
Часто у пользователей ПК ЛИРА возникают вопросы по поводу методов расчета коэффициентов постели, что собой представляют Метод 1, Метод 2, Метод 3 (Рис. 1). В сегодняшней заметке остановимся подробнее на этом вопросе.
Рис. 1. Выбор параметров расчета коэффициентов постели грунтового основания в ПК ЛИРА версия 10.4
Метод 1. Коэффициент постели С1 вычисляется по усредненным значениям
модуля деформации и коэффициента Пуассона грунта:
где E ГР – усредненный модуль деформации грунта;
H С – граница сжимаемой толщи ЛПП;
m ГР – усредненный коэффициент Пуассона.
Метод 2. Коэффициент постели С1 вычисляется по формуле Винклера:
b – размер меньшей стороны фундамента;
η – отношение сторон фундамента;
S – осадка основания.
Метод 3. Для определения коэффициента постели С1 используется та же формула, что в методе 1. Отличие состоит в том, что для определения среднего модуля деформации вводится поправочный коэффициент u к величине модуля деформации i–того подслоя. Этот коэффициент изменяется от u1=1 на уровне подошвы фундамента до un=12 на уровне уже вычисленной границы сжимаемой толщи. Принято, что коэффициент uизменяется по закону квадратной параболы:
Кроме того, принимается, что дополнительное вертикальное напряжение по глубине распределено равномерно. Тогда
Метод 3 носит экспериментальный характер и основывается на инженерном опыте в предположении о том, что модуль деформации грунта увеличивается по глубине. Этот метод в какой-то мере устраняет недостатки первых двух. У метода 1 – это невозможность учесть нарастание модуля деформации грунта по глубине, что приводит к завышенным значениям осадок, а, следовательно, и заниженным значения коэффициента постели С1. Недостаток метода 2 заключается в том, что в местах резкого изменения величин приложенных нагрузок коэффициент постели С1 также испытывает резкий скачок, что противоречит здравому смыслу. Этот недостаток сохраняется даже при использовании нарастающего по глубине модуля деформации грунта.
Для всех методов коэффициент постели С2 вычисляется по формуле:
