Чем опасен обрыв нулевого провода в электрической сети
Наверняка большинство потребителей электрической энергии слышали о такой аварийной ситуации, как перекос фаз в трёхфазной электрической сети. Чаще всего перекос фаз происходит вследствие неравномерности нагрузки по фазным проводам. Но наиболее опасным является перекос фаз вследствие обрыва нулевого провода, либо его плохого контакта с главной заземляющей шиной этажного щитка, либо вводного устройства жилого дома.
При обрыве нулевого магистрального провода трехфазной сети в этажном щитке либо вводном устройстве жилого дома движение электрического тока по нулевому проводу прекратится и все квартиры, комнаты жилого дома будут запитаны по типу подключения «звезда без нулевой магистрали», т.е. на квартиру либо комнату будет поступать линейное напряжение около 380 В. Величина этого напряжения будет зависеть от величины нагрузки по комнатам. Превышение напряжение на недопустимую величину приводит к выходу из строя бытовой техники, а иногда и к пожару.
Безусловно вероятность отгорания нулевого провода носит случайный характер, но всем необходимо знать и принимать меры для обеспечения защиты от последствий данного случая.
Необходимо периодически контролировать надёжность контактов нулевого магистрального провода во вводном устройстве и этажных щитках. Обнаружив первые признаки этого явления следует отключить все электроприборы и позвонить в аварийную службу 115, либо другую обслуживающую организацию, вызвать специалиста.
Сделать оперативно это практически невозможно, поэтому по возможности рекомендуем установить на электрическом щитке специальные приборы, реагирующие на обрыв нулевого провода, либо превышение, понижение питающего напряжения, Одним из таких приборов является реле контроля напряжения, которое, как только произойдёт превышение допустимого напряжения произведёт защитное аварийное отключение.
При обрыве нулевого провода в однофазной сети последствия будут не такими печальными, как в трёхфазной сети при соблюдении требований правил. Для однофазных нагрузок обрыв нулевого провода будет аналогичен отключению электроприбора от сети, за исключением того фактора, что на фазном проводе остаётся потенциал, представляющий опасность для жизни. Однако если взять старые жилые дома, с двухпроводной системой электропроводки, где нет защитного нулевого проводника, зануление электрооборудования не производится. Но некоторые «горе специалисты», несмотря на все напоминания, пытаются выполнить зануление электрооборудования с помощью рабочего нуля, взятого от ближайшей распредкоробки. Ещё раз хочется напомнить, что это категорически делать запрещается, т.к. такая самодеятельность обязательно приведёт к трагедии. Для установки розеток с заземляющим контактов в квартире, жилом доме необходимо произвести замену всей электропроводки с применением трехжильного медного кабеля и установкой устройства защитного отключения. Эту работу должен выполнить квалифицированный специально обученный специалист.
Помните! Выполняя эти рекомендации, вы обезопасите себя и Ваших близких.
Начальник Горецкой районной энергогазинслекции Панков Александр Иванович.
Обрыв нуля в однофазной и трехфазной сети. К чему это приводит?
Всем известное словосочетание “Обрыв нуля” обычно связывают с причиной очень опасных последствий и это не только поврежденное оборудование, но так же сюда относят пожар, поражение электрическим током, несчастные случаи, вплоть до летального исхода.
«Обрыв нуля» может произойти как в однофазной, так и в трехфазной сети.
В данной статье хочу обратить ваше внимание на особенности протекающих процессов в том или ином случае.
В трехфазной сети следствием обгорания нуля является перекос фаз, что приводит к повышению напряжения в квартирной розетке до 380 В. При правильной установке заземления, для человека это не опасно, но при этом могут пострадать электроприборы (оборудование) или начаться пожар.
Обрыв нуля может произойти в щитке на этаже, или в распределительном устройстве всего многоквартирного дома.
При обрыве нуля в однофазной сети, напряжение будет равно нулю, и вся техника будет обесточена. Тем не менее, при неправильном заземлении или его отсутствии, корпуса оборудования обретут потенциал 220 В.
Последствия обрыва нуля в трехфазной сети бывают самыми разными, например, если произвести хотя бы кратковременное отключение нуля без отключения общей нагрузки, то крайне велик шанс, что погорит вся бытовая техника (холодильники, телевизоры, стиральные машины и пр.) При этом плавает напряжение, нормализация которого возможна только при восстановлении контакта, в данном случае замены болта.
Защитой от подобных эксцессов может являться установка защитного трехфазное реле напряжения.
Зачастую, подобного рода случаи имеют место вследствие ошибок “электриков” или износа (ржавчины).
Как минимизировать последствия?
Современные многоподъездные дома запитываются от трехфазной сети, то есть три фазы и ноль.
А вот схема питания щитка на этаже:
Схема питания 3 потребителей, без обрыва нуля.
На проводах L1, L2, L3 (фазах) напряжение 220В к нейтрали N. С ней же в распределительном устройстве провод заземления РЕ соединяется на вводе в здание.
Что будет при обгорании нулевого провода N до точки соединения.
После места обрыва напряжение теперь нулевым не будет, а будет меняться с различной амплитудой.
Каким будет напряжение у потребителя вместо 220В? Этого точно сказать никто не может, все зависит от многих факторов.
При пропадании нуля, самый безопасный вариант при симметричной нагрузке, это когда сопротивление всех потребителей одинаково, все произойдет без последствий, то есть без перекоса фаз. Такое обычно бывает при включении трехфазных потребителей – это системы электронагревателей или электродвигателей.
В промышленности, на производстве, в виду симметричной нагрузки, зачастую нейтраль не используют, так как питание происходит через трансформатор с обмоткой в «треугольник».
Но в жилищном секторе, присутствуют в основном однофазные нагрузки, и соответственно начинается перекос фаз, и насколько он опасен, зависит от многих условий.
В одной квартире, перестанет работать стиральная машина, телевизор, напряжение упадет до уровня менее 100В. Сопротивление в этой квартире ниже, чем тех у соседей по лестничной клетке, которых, к тому же и нет дома, и если в пустой квартире осталась включенной в сеть техника, то весьма велика возможность возгорания, так как напряжение в их розетках подскочило до 300В.
Изменение напряжений пропорционально изменению сопротивлений нагрузок.
Иными словами, где сопротивление больше там выше и напряжение, и наоборот.
При обрыве нуля в однофазной сети, ситуация будет следующей.
Совершенно не изменится ничего для нагрузки на других фазах.
Но при обрыве в щитке, нулевой провод и вся квартира, окажутся под напряжением 220В.
Приведенные факты говорят о том, что необходим периодический контроль состояния межэтажных щитков, зачастую их состояние бывает аварийным.
При пропадание нуля в квартире, при правильно организованном заземлении, опасность минимальна, если, конечно, не трогать провода.
Наиболее эффективная защита от перегорания нуля в трехфазной сети – это реле и стабилизатор напряжения.
105094, г. Москва,
ул. Семеновский Вал, дом 6А
г. Москва, 2-й Иртышский проезд, д.4, стр.1
Отгорание нуля в однофазной сети
23 июня 2020
Это ситуация, когда контакт с нулевой шиной полностью оборван. Часто встречается неполный контакт, что и вызывает эти самые скачки напряжения.
Данная проблема касается как однофазной, так и трёхфазной сети.

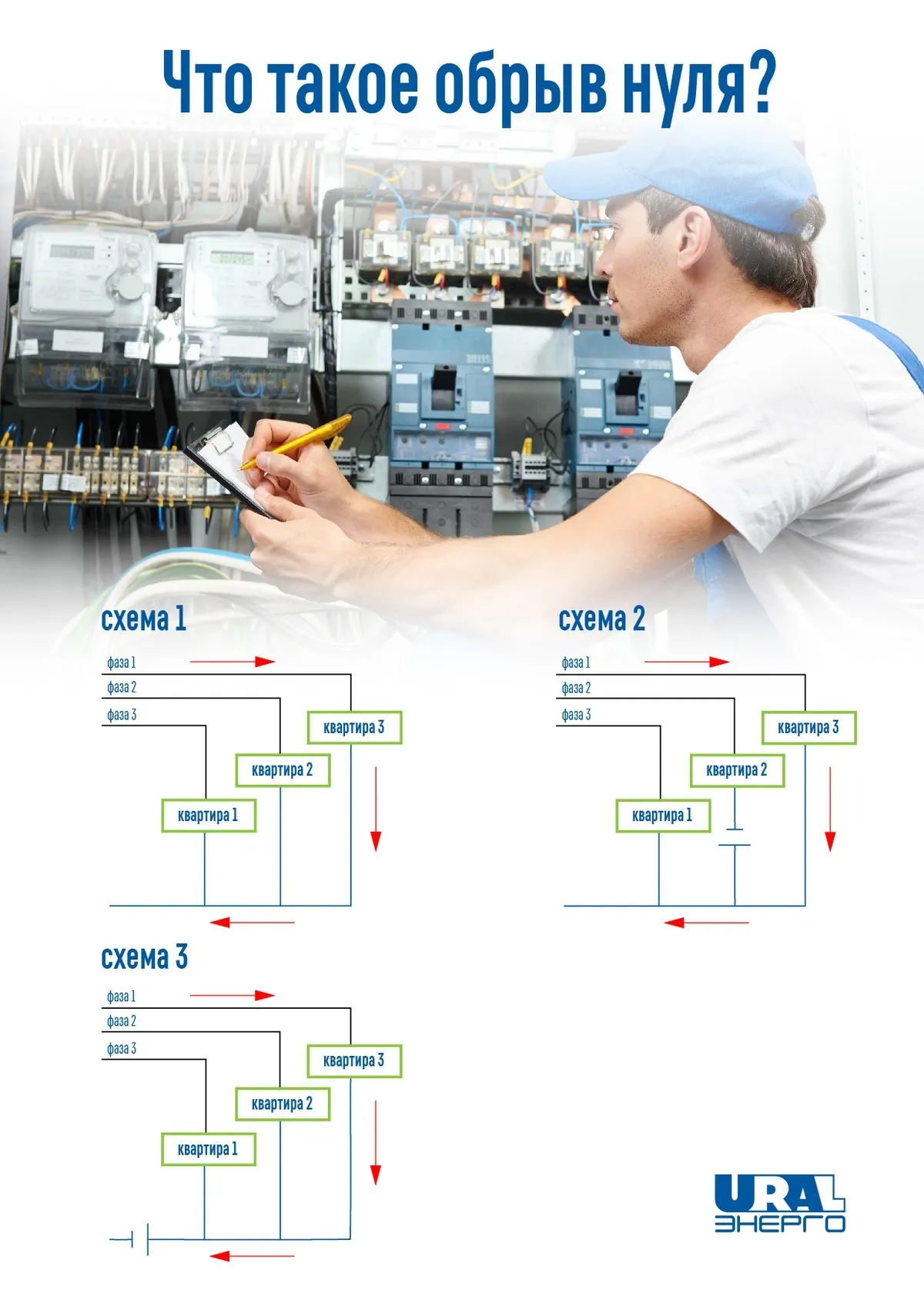

КОГДА ВСЕ ХОРОШО! Однофазная сеть — это часть общей трёхфазной сети, при такой схеме работы у всех всё замечательно, у всех в розетке 220 вольт. Ток к потребителю проходит по фазе и уходит через ноль. (Схема 1)
