1. ВВЕДЕНИЕ

В режиме неавтоматического управления объектом оператор следит за отклонениями параметров от заданных значений. Эти отклонения можно рассматривать как выходные величины, изменяющиеся вследствие изменения входных возмущающих воздействий. Воздействуя на причину отклонения, если это возможно, или на другую входную величину, изменение которой может компенсировать причину отклонения (возмущающее воздействие), оператор управляет объектом.

Из вышеизложенного следует, что оператору в процессе управления необходимо выявлять причинно-следственные взаимосвязи для выбора тех органов управления, которые позволят наиболее успешно ликвидировать нежелательные отклонения. Поскольку аналогичные отклонения одного и того же параметра могут вызываться разными причинами — возмущениями, воздействующими по разным каналам — входам, то выявление необходимых органов управления является сложной задачей. Одним из способов помощи оператору в выявлении необходимых ему причинно-следственных взаимосвязей является применение мнемонических схем.

Мнемосхемы являются графическими изображениями управляемых технологических объектов и, как правило, должны конструироваться с учетом требований технической эстетики и инженерной психологии. По этой причине в особо ответственных случаях, например, при проектировании мнемосхем для типовых объектов, в их разработке должны принимать участие специалисты по художественному конструированию (дизайнеры). С основами художественного конструирования и эргономики можно ознакомиться по следующей литературе:

1. Иоганек Т. и др. Техническая эстетика и культура изделий. М., 1969;

2. Сомов Ю.С. Композиция в технике. М., 1972;

3. Сидоров О.А. Физиологические факторы человека, определяющие компоновку поста управления машиной. М.,1962.

Приложенный к данному материалу пример мнемосхемы предназначен только для демонстраций применения рекомендаций данного материала при разработке мнемосхем. Типы и модификации комплектующих изделий, примененных в примере, не следует рассматривать как рекомендуемые. Их использование в примере не означает, что именно этим изделиям следует отдавать предпочтение при конструировании мнемосхем.

2. РОЛЬ МНЕМОСХЕМЫ В СИСТЕМЕ УПРАВЛЕНИЯ

Логика, лежащая в основе мероприятий, применяемых оператором для ликвидации анормальных отклонений хода технологического процесса, во многом аналогична логике работы мастера, ремонтирующего сложные электрические и другие промышленные аппараты и системы. Знание и понимание технологической схемы управляемого (или ремонтируемого) объекта является необходимой предпосылкой успешной работы как оператора, так и ремонтника. Именно по этой причине для объектов со сложной, труднозапоминаемой или оперативно изменяемой технологической схемой иногда бывает целесообразно размещать на щите (или пульте) управления условное упрощенное графическое изображение управляемого технологического объекта, то-есть применять мнемосхему.

3. НЕКОТОРЫЕ ПРАВИЛА КОНСТРУИРОВАНИЯ МНЕМОСХЕМ

О необходимости учета требований технической эстетики и инженерной психологии при разработке мнемосхем указывалось во введении данного материала. Из вышеизложенного следует, что, по крайней мере в сложных случаях, в создании мнемосхем должен участвовать специалист по художественному конструированию. В более простых случаях разработку мнемосхем достаточно выполнять, руководствуясь нижеследующими правилами, соблюдение которых, обычно, дает приемлемые результаты:

а) на мнемосхеме не должны показываться второстепенные элементы технологического процесса, отвлекающие внимание оператора и затрудняющие поиск нужных ему органов информации и управления;

б) мнемосхема должна давать оператору возможность быстрой общей оценки хода процесса. Поэтому на ней должны быть отражены все основные контуры управления, однако степень детализации не должна быть чрезмерной, затрудняющей оценку течения процесса;

в) изображение схемы процесса должно быть не только красивым, но и достаточно компактным, обозримым;

г) плотность размещения символов на поле мнемосхемы не должна быть чрезмерной. Она должна позволять вносить необходимые изменения в дальнейшем, если будет модифицирована технология производства (схема процесса);

д) направление основного технологического потока на мнемосхеме, как правило, должно приниматься в соответствии с общепринятым направлением письма и чтения: слева направо;

е) символы технологических аппаратов, относящиеся к одному и тому же производственному участку, должны изображаться на поле мнемосхемы вблизи друг друга общей группой. В пределах таких групп символы следует размещать приблизительно равномерно. Такие группы следует выделять обособлением их друг от друга;

ж) символы технологических аппаратов необходимо размещать на поле мнемосхемы таким образом, чтобы свести к минимуму число пересечений линий мнемосхемы;

з) линии технологических потоков между символами аппаратов следует проводить по кратчайшему пути, но соблюдая требования п. ж;

и) на линиях технологических потоков через удобные для оператора интервалы, как правило около аппаратов, следует размещать стрелки «направление потока»;

к) все линии технологических потоков, не оканчивающиеся символами, должны оканчиваться стрелкой «направление потока» и, если это необходимо, поясняющей надписью».

4. СИМВОЛЫ

Символы мнемосхем представляют собой упрощенные изображения технологических аппаратов и других устройств, показываемых на мнемосхеме. Символы технологических аппаратов, как правило, должны быть приблизительно подобны соответствующим аппаратам.

Соблюдение какого-либо одного для всей мнемосхемы масштабного соотношения между фактическими размерами технологических аппаратов и им соответствующих символов, как правило, нецелесообразно.

Размеры (величины) символов должны приниматься с учетом дистанции чтения мнемосхемы оператором. Символами больших размеров следует изображать более ответственные аппараты (если размеры поля мнемосхемы это позволяют), что также необходимо при размещении в символах органов контроля, сигнализации и управления.

Минимально допустимые размеры символов с точки зрения их различимости оператором с расстояния l , определяется следующей формулой:

(1)

где S — размер символа;

l — расстояние до символа по линии взора (в тех же единицах измерения, что и S );

a — угол зрения (угловой размер) в угловых минутах (‘).

Для символов несложной формы (внутри и снаружи контура символа имеются несложные детали) a = 21′ ± 1′ при нормальных условиях освещения.

Для символов сложной формы величину a следует принимать равной 35′, для наименьших его деталей — a = 6′. Вышеприведенные цифры являются минимальными. Оптимальная величина символа, обеспечивающая наиболее быстрое считывание, соответствует a =40′ Размеры символов применяемых при разработке чертежей мнемосхем, следует проверять на их различимость с заданной дистанции чтения по графику приложение 1, построенному по формуле (1).

Плотность символов на мнемосхеме, то есть расстояние между соседними символами в угловых величинах, должна быть не менее 40′. Символы разных технологических линий должны разноситься на большие расстояния.

Накладные символы, как правило, следует изготавливать из листового дюралюминия толщиной 1 — 2 мм. По договоренности с заводом-изготовителем мнемосхем символы и линии могут быть выполнены и из других материалов, например из пластических масс.

Линии технологических потоков, а также импульсные и командные линии приборов и регуляторов, должны изображаться накладными полосами из дюралюминия. Ширину полос целесообразно принимать из ряда 4, 6, 8, 10 и 12 мм, причем линии технологических потоков должны быть не менее чем в два раза шире импульсных и командных линий. Линии тоньше (уже) 4 мм следует наносить краской (крашеные линии). По усмотрению проектировщика, некоторые символы могут приниматься по альбому «Символы элементов мнемосхем щитов и пультов управления» (обозначения 4.855.600 — 4.855.723), ГПИ ПМА, 1973.

Размеры шрифтов надписей на мнемосхемах должны приниматься с учетом расстояний, с которых будут читаться эти надписи. Принятый для надписи размер шрифта следует проверять на дальновидимость по приложению 2.

5. КРАСКИ И ЦВЕТА

Большое разнообразие технологических сред и их параметров затрудняет стандартизацию номенклатуры цветов и их оттенков для изображения технологических линий и аппаратов на мнемосхемах. Как правило, цвета технологических аппаратов и линий должны приблизительно совпадать с фактической окраской технологических агрегатов и трубопроводов по ГОСТ 14202-69 «Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки».

Ограниченность номенклатуры цветов, предусмотренных этим стандартом, делает целесообразным применение предписываемых этим стандартам цветов, главным образом для изображения основных технологических сред.

Вспомогательные среды приходиться изображать с отступлением от предписаний этого стандарта, в соответствии с рекомендациями специалистов по эргономике и проектировщиков технологической части проектируемого объекта.

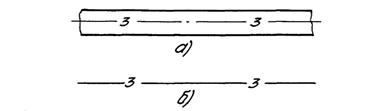

Как правило, трубопровод на схеме изображается двумя параллельными линиями (как продольное сечение трубопровода). Поскольку чертежи мнемосхем обычно не раскрашиваются, то, для изображения цветов на чертеже, каждому цвету, изображающему технологическую среду, присваивается число, обозначающее цвет (среду), которое должно указываться в разрывах осевых линий. Расстояние между соседними числами в линии должно быть не менее 50 мм, см. рис. 1a.

а) двухлинейное изображение, б) однолинейное изображение

Числа, обозначающие цвета, соответствующие технологическим средам, следует присваивать, начиная с главной, в порядке убывания важности ее для технологии автоматизируемого процесса.

Технологические линии мнемосхем шириной 4 мм и менее допускается изображать одной линией, см. рис. 1б.

Ввиду большого разнообразия цветов, применяемых в мнемосхемах, для их раскраски целесообразно использовать масляные художественные краски первой группы по СТУ 30-12186-61. Мнемосхемы, использующие цвета, предусмотренные номенклатурой красок в ГОСТ 6465-63 и ГОСТ 926-63, допустимо раскрашивать эмалями ПФ-115 и ПФ-133 и другими эмалями, пригодными для нанесения кистью.

6. ЧЕРТЕЖ МНЕМОСХЕМЫ

Как правило, чертеж мнемосхемы должен выполняться в виде отдельного чертежа в масштабе М1:2. Другие стандартные масштабы могут применяться лишь в обоснованных случаях.

Чертеж мнемосхемы должен содержать следующие сведения:

а) габаритные размеры мнемосхемы и место ее размещения на щите или пульте. Мнемосхемы должны размещаться в удобных для оператора зонах щита (пульта) управления. При наличии в мнемосхеме органов управления (ключей, кнопок), размещение мнемосхемы должно обеспечивать удобство пользования ими. В этом случае органы управления должны размещаться на мнемосхеме на высоте 550 — 1600 мм от уровня пола помещения управления;

б) масштабное изображение мнемосхемы, на котором закоординировано размещение основных символов технологических аппаратов. Координаты символов допускается не указывать, если об этом есть договоренность с заводом-изготовителем мнемосхемы.

При построении и размещении символов, содержащих встроенные в них сигнальные лампы, кнопки и т.п., необходимо учитывать конструктивные особенности встраиваемых изделий, возможность и удобство их монтажа и обслуживания;

в) цвета всех символов, линий технологических потоков, импульсных и командных линий приборов и регуляторов. Рекомендации см. раздел 5 данного материала;

г) типы, цвета и количество встраиваемых в символы ламп, кнопок и других изделий;

д) поясняющие надписи, стрелки «направление потока» и, если это необходимо, обозначения контролируемых точек измерения и параметров;

е) номера позиций аппаратуры мнемосхемы по заказной спецификации и ее обозначения по электрическим (пневматическим) схемам;

ж) размеры символов и материал, из которого они изготавливаются;

з) указания о красках для раскрашивания символов и линий. См. раздел 5 данного материала;

и) номера чертежей типовых конструкций;

к) указания о креплении символов и линий мнемосхемы. Как правило, выбор способа крепления символов следует предоставлять заводу-изготовителю, о чем делается указание на поле чертежа по типу: «Крепление символов мнемосхемы производить по нормалям завода-изготовителя».

Основная надпись, перечень составных частей, перечень аппаратуры и таблица условных обозначений должны выполняться по формам руководящего материала РМ 4-59-70.

Пример оформления чертежа мнемосхемы приложен к настоящему руководящему материалу.

Приложение 1

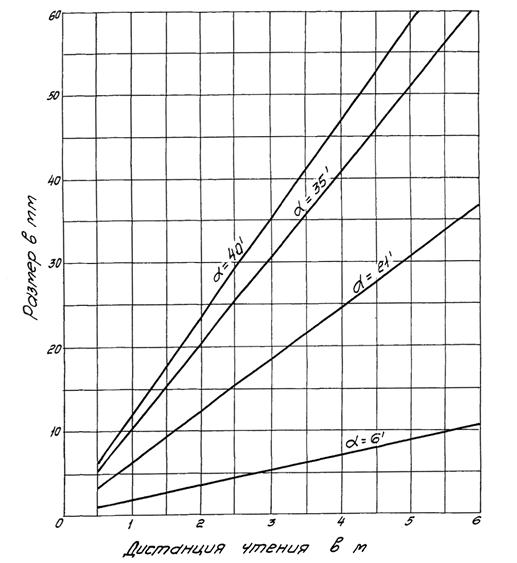

Минимальные размеры символов и их деталей в зависимости от дистанции чтения (см. раздел 4 )

Приложение 2

Размер шрифта надписей в зависимости от дистанций чтения

Инструкция по ведению оперативного журнала, схемы-макета и оперативных переговоров

1.1. Настоящая инструкция составлена в соответствии с требованиями:

_ГКД 34.20.507-2003г «Техническая эксплуатация электрических станций и сетей. Правила».

_ГКД 34.35.507-96 «Оперативные переключения в электроустановках. Правила выполнения».

_ СОУ-Н МПЕ 40.1.20.563:2004. «Ликвидация аварий и нарушений режима на энергопредприятиях и в энергообъединениях».

_ДНАОП 1.1.10-1.01-97 «Правила безопасной эксплуатации электроустановок». _Инструкции облэнерго «О ведении оперативных переговоров, оперативной схемы и оперативного журнала».

1.2. Настоящая инструкция определяет порядок ведения оперативного журнала на подстанциях, ОДС, ОДГ и мастерских участках РЭСов электрических сетей.

1.3. Знание настоящей инструкции обязательно для:

• диспетчеров ОДС;
• ОВБ групп подстанций;
• оперативно-производственного персонала групп подстанций;
• диспетчеров ОДГ РЭСов;
• ОВБ РЭСов;
• оперативно-производственных работников мастерских участков РЭСов переводимых в режим работы ОВБ или при производстве оперативных переключений в сетях участка во время ликвидации технологических нарушений, подготовке рабочих мест;
• персонала СПС, СРС.

2. ТРЕБОВАНИЯ К ВЕДЕНИЮ ОПЕРАТИВНОГО ЖУРНАЛА.

2.1. На всех подстанциях и ОВБ групп подстанций, диспетчерском пункте ЭС,ОДГ, ОВБ и мастерских участках РЭСов должны быть заведены оперативные журналы.

2.2. Право ведения оперативного журнала предоставляется персоналу, указанному в пункте 1.3. настоящей инструкции пребывающему на дежурстве на смене и допущенному к оперативному управлению и (или) оперативным переключениям.

2.3. На внешней лицевой обложке оперативного журнала должна быть указана следующая информация: предприятие, подразделение, электроустановка, участок, ОВБ, порядковый номер, начало и окончание его ведения.

Северные Электрические Сети.

Никоновская группа подстанций.

Северные Электрические Сети.

Никоновская группа подстанций.

Оперативный журнал ОВБ

Северные Электрические Сети.

Северные Электрические Сети.

Арсеньевский городской РЭС.

Северные Электрические Сети.

ОВБ «Никитовского участка»

2.4. На внутренней стороне лицевой обложки должен быть указан список лиц имеющих право ведения оперативного журнала.

2.5. Страницы оперативного журнала должны быть пронумерованы, журнал прошнурован и опечатан. На последней странице указывается «В журнале пронумеровано, прошнуровано и опечатано (указывается количество страниц)» за подписью ответственного работника соответствующей службы электрических сетей с указанием ФИО.

2.6. На последней странице должны быть указана схема нормального режима или отклонения от нее на момент введения оперативного журнала за подписью начальника гр.подстанций или зам. начальника РЭС по оперативной работе. При изменениях в схеме нормального режима в течение ведения оперативного журнала, на последней странице вносятся соответствующие изменения с указанием даты и подписью лица, которое выполнило изменение.

2.7. При введении нового оперативного журнала на группах подстанций на первую страницу должны переноситься все штампы установленных заземлений из предыдущего журнала. При переносе штампов в новый журнал, в строке «Подпись» указывается ФИО лица, по распоряжению которого было установлено заземление за подписью переносящего штамп. Запись первой сдачи смены должна выполняться в полном объеме с указанием всех отклонений от схемы нормального режима.

2.8. Оперативный журнал ведется чернилами без помарок, подчисток и применения корректора. Исправления в тексте не допускаются. При выявлении ошибочной записи допускается зачеркивание ошибки одной чертой (зачеркнутый текст должен быть читаемый) выполняется новая правильная запись. В графе «Визы, замечания и распоряжения. . .» указывается «ошибочно» под роспись.

2.9. Каждая запись в оперативном журнале должна начинаться с фиксации времени отдачи распоряжения, получения сообщения. При отдаче распоряжения на оперативные переключения запись должна заканчиваться фиксацией времени получения уведомления о выполнении в виде «Вып. Время».

2.10. С ведением оперативного журнала ежедневно, в рабочие дни, должны ознакамливаться начальник или зам. начальника ОДС, зам. начальника РЭСа по оперативной работе с фиксацией выявленных замечаний в графе «Визы. » и росписью.

2.11. Начальники групп подстанций (начальники, главные инженера и зам. начальники по оперативной работе РЭСов) обязаны ознакамливаться с ведением оперативного журнала на подстанции (участке) с момента последнего посещения с фиксацией выявленных замечаний в графе «Визы. » и росписью.

2.12. Начальники и главные инженера РЭСов с ведением оперативного журнала на ОДГ должны ознакамливаться с ведением оперативного журнала не реже двух раза в неделю с фиксацией выявленных замечаний в графе «Визы. » и росписью.

2.13. Персонал СПС, СРС и СОТ с ведением оперативного журнала на подстанции, ОДГ РЭСов, участках обязаны ознакамливаться при каждом посещении с фиксацией выявленных замечаний в графе «Визы. » и росписью.

2.13. Оперативный журнал является документом строгого учета и подлежит хранению в течение пяти лет.

2.14. За упущения в ведении оперативного журнала виновные лица привлекаются к административной ответственности.

2.15. Уход с дежурства без оформления сдачи смены в оперативном журнале запрещается.

2.16. В оперативном журнале подлежит фиксированию:

• получение, отдача и выполнение оперативных распоряжений;
• изменения в оперативном состоянии оборудования подстанций, РП, ТП, ВЛ, устройств РЗА, ПА, СДТУ, находящегося как в оперативном управлении так и в ведении на смежных энергообъектах, с указанием положения коммутационных аппаратов и режим заземления нейтралей трансформаторов;
• результаты осмотров оборудования на подстанциях, ТЭС, ВЛ при технологических нарушениях в сети;
• сведения о нарушениях, ненормальностях в работе оборудования ПС, РП, ТП и аварийных отключениях ВЛ с указанием работы устройств РЗА, находящегося в управлении диспетчера;
• сведения об аварийных снижениях частоты;
• сведения о применении регулировочных мероприятий с указанием величины и причины применения;
• распоряжения по линии МЧС;
• распоряжения руководства предприятия, имеющие отношение к работе оборудования, оперативной и сбытовой работе;
• информация о происшествиях, несчастных случаях, явлениях.

2.17. Установка и снятие переносных заземлений на подстанциях и ОДГ РЭСов должна учитываться штампами установленного образца. В сдаче смены установленные заземления должны подчеркиваться красным карандашом. В оперативных журналах ОДС, ОВБ групп подстанций, ОВБ ОДГ РЭСов установленные заземления выделяются путем подчеркивания карандашом красного цвета, а снятые синего.

2.18. В записях сдачи смены разрешена ссылка, но записи только предыдущей смены при перерыве в работе не более одной смены.

2.19. При выполнении записей в оперативном журнале допускаются сокращения в соответствии с инструкцией ОДС-2 «Производство надписей и обозначений на электрооборудовании электрических сетей».

2.20. Записи, относящиеся к оперативным переключениям должны вестись технически грамотно. Отступления от технической терминологии и диспетчерских наименований недопустимо. Запрещается применение знаков в виде стрелок или других условных обозначений.

2.21. При выводе в ремонт ВЛ по программе допускается выполнение одной записи «По программе №__ откл. и зазем. ВЛ-110кВ «Херсон – Городская №1». ДЭМ: Иванов, Петрова. С-но Сидорову.

2.22. Запрещается выполнять в оперативном журнале записи, которые должны фиксироваться в других документах: в журналах распоряжений, телефонограмм и т.д.

2.23. При вводе в работу нового оборудования, реконструкции сети, испытании оборудования и т.п. допускается выполнять следующие записи: «Херсон, согласно программы начаты операции испытания по опробованию рабочим напряжением МВ-110кВ Центральная №1», «Закончены операции по опробованию рабочим напряжением МВ-110кВ Центральная №1».

2.24. Записи в оперативном журнале ведутся в хронологическом порядке. В случае нарушения хронологии в оперативном журнале запись должна выполняться в следующем виде: «15-30 В 14-10 на ПС «Северск» введено АПВ прис. Южная». В графе «Визы. Замечания. » делается отметка «Пропущенная запись» и ставится подпись оперативного персонала, находящегося на смене.

2.25. Записи в оперативном журнале ведутся разборчивым почерком темной пастой синего или черного цвета на русском языке.

2.26. При введении нового оперативного журнала в ОДГ РЭСов к данном оперативному журналу подлежат оформлению приложения в виде «Ведомость №__ учета включенных заземляющих ножей к оперативному журналу №__» и «Ведомость №__ учета установленных переносных защитных заземлений к оперативному журналу №__», оформленных за подписью зам.начальника РЭС по ОР и скрепленных печатью РЭС. В штампы данных ведомостей переносятся сведения о всех включенных СЗН и установленных ПЗЗ из предыдущих оперативных журналов.

3.ВЕДЕНИЕ ОПЕРАТИВНОЙ СХЕМЫ.

3.1. Мнемосхемы диспетчерские щитов ОДС, ОДГ, подстанций или участков сети представляют собой графическую схему с нанесенными оперативно- диспетчерскими наименованиями электроустановок ,моделями коммутационных аппаратов с изменяемым состоянием и электрических соединений электроустановок предприятия РЭСа, участка, подстанции отображающие фактическое положение коммутационных аппаратов. На мнемосхемах должно быть отражено оборудование электроустановок находящееся в оперативном ведении или управлении дежурного персонала.

3.2. Мнемосхемы должны быть укомплектованы плакатами с нанесенными на них символами, определяющими оперативное состояние оборудования, места установки переносных заземлений, работающих бригад и другими необходимыми плакатами.

3.3. На мнемосхемах допускается наносить условные символы, надписи отражающие устройства РЗА (АВР, АЧР, ДЗ, ОДС) их уставки с целью оперативности в работе дежурного персонала.

3.4. Надписи электроустановок, присоединений, секций или систем шин должны выполняться краской, шрифтом черного цвета непосредственно на планшете печатными буквами.

3.5. Оперативный персонал обязан вести мнемосхему (схему-макет), отображая на ней все изменения, происходящие в смене. Изменения делаются сразу после производства оперативных переключений, получения уведомления о выполнении распоряжения на операции с коммутационными аппаратами, получения сообщения о самостоятельно выполненных операциях в соответствии с ОДС-5 установку переносных заземлений путем вывешивания соответствующих плакатов, приведения в соответствующее положение моделей коммутационных аппаратов.

3.6. При вводе в работу нового оборудования, реконструкции сети или изменении оперативно-диспетчерских наименований на мнемосхеме должны быть немедленно внесены соответствующие изменения. Все изменения должны оформляться указанием по предприятию.

4. Ведение оперативных переговоров.

4.1. ОПЕРАТИВНЫЕ ПЕРЕГОВОРЫ – обмен информацией в процессе личного общения дежурного, оперативно-производственного и производственного персонала с использованием средств связи о состоянии оборудования на энергообъектах, организации выполнения ремонтных работ как персонала облэнерго так и других предприятий (лицензиатов, ж/д, Центрэнерго и т.д.), а также с не электротехническим персоналом сторонних организаций (МЧС, СБУ и т.д.) по вопросам относящимся к производственной деятельности предприятия (стихийные бедствия, хищения и т.д.).

4.2. Все оперативные переговоры должны вестись на украинском или русском языке. Перед началом оперативных переключений дежурный персонал обязан обдумать содержание и последовательность предстоящих переговоров. Оперативные переговоры должны вестись технически грамотно, с применением технических терминов, рекомендуемых в ГКД 34.35.507-96, ГКД 34.20.563-96, ГКД 34.20.507-2003 и в соответствии с «Инструкцией по выполнению надписей и обозначений на электрооборудовании электрических сетей». В распоряжениях на оперативные переключения все электрооборудование ПС, ВЛ, РП, ТП, КЛ, устройства РЗА,СДТУ должны называться полностью в соответствии с едиными оперативно-диспетчерскими наименованиями, кратко и четко. Сокращения допускаются в соответствии с ОДС-2.

4.3. В начале разговора лица участвующие в предстоящих переговорах обязаны сообщить наименование своего объекта, должность, и представляются по фамилии. При ведении оперативных переговоров по диспетчерским каналам допускается ограничиваться сообщением фамилии. Принимается следующий порядок ведение переговоров, а именно: первым представляется лицо, получившее вызов, а вторым лицо вызывающее. В дальнейшем допускается обращение по имени и отчеству. Запрещаются дружеские взаимоотношения, т.е. обращения по имени. При выполнении записей в оперативном журнале допускается ограничиваться указанием только фамилии при условии, что на данном подразделении отсутствует лицо, имеющее аналогичную фамилию.

4.3. При ведении оперативных переговоров ЗАПРЕЩАЕТСЯ:

• использовать сотовую связь при невозможности осуществления записи на магнитный носитель;
• вести разговоры посторонние, личного характера;
• применять «наречия и частицы» («так», «тоже», «также», «ну», «да» и др.).

4.4. В общем, виде форма оперативного разговора должна строиться по следующей схеме:

• наименование объекта;
• должность и фамилию дежурного, оперативно-производственного персонала, ремонтного персонала;
• содержание распоряжения, сообщения, запроса, рапорта, информация.

4.5. При нарушении, персоналом, задействованным в производстве оперативных переключений, требований настоящей инструкции в части порядка ведения переговоров, любой из участников переговоров обязан сделать замечание. Лицо, получившее замечание о нарушении порядка ведения оперативных переговоров, переключений не отреагировавшее соответствующим действием или вступившее в пререкание-диалог подлежит отстранению от оперативных переговоров, переключений.

О ведении оперативных переговоров и оперативной документации

фиксировать свои замечания на полях и принимать необходимые меры к устранению выявленных замечаний.

• Ответственность за ведение журналов и другой оперативно-технической документации возлагается на старшего в смене.
• Записи в журналах производятся кратко, в общем виде, с применением единой терминологии, принятой в отрасли.
• Записи в журналах ведутся разборчивым почерком темной пастой. Ведение записей карандашом или нестойкими чернилами категорически запрещается.
• Запрещается исправление и стирание записей, сделанных в журналах. В случае ошибочной записи она зачеркивается одной чертой (под роспись на полях) и делается новая правильная запись. Зачеркнутый текст должен быть читаемым.
• Чистые бланки переключений (БП) должны выдаваться в структурные подразделения ежемесячно. Они должны быть пронумерованы, подписаны главным инженером с печатью предприятия. В СЕ в специальных журналах должен вестись строгий учет выдачи чистых БП.
• Использованные бланки переключений (включая испорченные бланки) должны храниться не менее 1 месяца. За это время они должны быть переданы со всех структурных подразделений и проверены в ОДС ЭС, для ТЭС – в ПДС облэнерго. По результатам проверок в течение месяца должны быть разработаны мероприятия, направленные на недопущение подобных ошибок в будущем. Копии БП, имеющих ошибки, должны еженедельно направляться в ПДС облэнерго для их анализа и систематизации (факсом, нарочным, электронной почтой).
• Инструкции, разрабатываемые производственно-диспетчерской службой облэнерго, имеют условное обозначение ДО-№№, где №№ — номер соответствующей инструкции. За номером следует название инструкции. В каждых Электрических Сетях на основании каждой инструкции ДО-№№ должна быть разработана соответствующая местная инструкция ОДС-№№ (с тем же номером) с учетом необходимых изменений и дополнений, связанных с особенностями эксплуатируемых электрических сетей.
• Инструкции «ДО», «ОДС» должны постоянно находится на рабочем месте оперативного персонала, для которого их действие является обязательным. Они должны быть распечатаны на бумаге и печатающем устройстве соответствующего качества, обеспечивающего им длительный срок службы, отсутствие возможности у оперативного персонала самостоятельной замены листов, иметь аккуратный внешний вид. В случае порчи, потери инструкции должна быть немедленно изготовлена ее копия надлежащего качества.

ВЕДЕНИЕ ОПЕРАТИВНОГО ЖУРНАЛА

• Ведение собственного оперативного журнала обязательно для каждого объекта энергетики, ПС 35 кВ и выше, каждого ДП РЭС, ДП ЭС, ГДП облэнерго, ОВБ, цеха ТЭС. По решению руководства ЭС, их структурных подразделений, ТЭС, указанный перечень объектов с обязательным ведением оперативного журнала может быть расширен.
• Оперативный журнал ведется в соответствии с требованиями раздела 6 и дополнительными требованиями, приведенными ниже.
• Оперативный журнал ежедневно должен просматривать:

подтверждая это фиксацией даты и собственной подписью на полях журнала, фиксировать свои замечания на полях и принимать необходимые меры к устранению выявленных замечаний.

• В нормальных (не аварийных) условиях, записи в оперативный журнал вносятся перед выполнением операции, сразу после получения или отдачи распоряжения.
• При ликвидации аварии для ускорения переключений допускается предварительно делать записи в рабочей тетради диспетчера, дежурного или на отдельном листке, и затем, при наличии свободного времени, сразу переносить их в оперативный журнал с полным описанием всего сделанного при ликвидации аварии.
• Записи в оперативном журнале ведутся в хронологическом порядке. В случае нарушения хронологии на полях журнала делается отметка: «Пропущенная запись» и ставится подпись оперативного лица, находящегося на смене.
• Каждая запись должна начинаться с фиксации времени получения или отдачи распоряжения (разрешения), получения сообщения. В тексте записи могут быть указаны времена отдельных операций, действий оперативного персонала, событий. Примеры записей для ДД облэнерго приведены в Приложении № 2.
• Оперативным персоналом в оперативный журнал должны быть записаны:

Указанный объем записей является минимальным. В зависимости от конкретных условий и важности сообщений, дежурный персонал производит записи, которые считает необходимыми.

• На электростанциях, подстанциях, энергообъектах и диспетчерских пунктах РЭС, в оперативных журналах ОВБ установка и снятие всех видов заземлений должны фиксироваться в оперативном журнале с использованием специальных штампов. Штамп установки заземления ставится в левой половине страницы журнала, а штамп снятия этого заземления – непосредственно рядом, на оставшейся свободной правой половине страницы (см. рис. 6.1). При установке и снятии переносного заземления в соответствующем поле штампа ставится номер заземления. При включении (отключении) стационарных заземляющих ножей в поле номера заземления указывают «СЗН».

Рисунок 6.1 Штампы установки и снятия заземлений, используемые в облэнерго

• На ДП ЭС допускается в тексте и на поля оперативного журнала, напротив записи об установке (снятии) заземлений и др., наносить специальные символы, штампы. Внешний вид указанных символов и штампов, а также порядок их использования должен быть оговорен в местной инструкции по ведению оперативного журнала.
• На ПС и ДП РЭС при сдаче смены в записи сдающего перечисляется количество установленных заземлений с указанием номеров и номер очередного чистого бланка переключений. Если какие-либо переносные заземления отсутствуют (находятся в ремонте), то при сдаче смены в записи о заземлениях об этом должно быть упомянуто.
• Уход с дежурства без оформления сдачи смены в оперативном журнале запрещается.

ВЕДЕНИЕ ОПЕРАТИВНОЙ СХЕМЫ.

• Каждая ПС 35 кВ и выше, каждый ДП РЭС, ЭС, облэнерго, ГЩУ ТЭС должны быть оборудованы мнемосхемой. В случае отсутствия мнемосхемы каждый из вышеуказанных объектов должен быть обеспечен оперативной схемой.
• Мнемосхема представляют собой однолинейную схему первичных соединений соответствующего предприятия, подразделения, электроустановки. Она должна быть укомплектована специальными плакатами с нанесенными на них символами, определяющими положение коммутационных аппаратов (если не предусмотрены модели коммутационных аппаратов с изменяемым состоянием), оперативное состояние оборудования, места установки заземлений и другими необходимыми плакатами, исходя из конкретных условий работы.
• Оперативная схема представляет собой копию утвержденной однолинейной схемы нормального режима соответствующего предприятия, подразделения, электроустановки.
• Наименование оборудования и коммутационных аппаратов, отображенных на мнемосхеме (оперативной схеме), должно соответствовать диспетчерским наименованиям, нанесенным на схеме нормального режима.
• Оперативный персонал ведет схему-макет (оперативную схему), отображая на ней все изменения, происходящие в течение смены, сразу после производства оперативных переключений и вывешивая плакаты с необходимыми символами на приводимых в соответствие коммутационных аппаратах, во всех местах установки заземлений, как переносных, так и стационарных. Отметки на оперативной схеме выполняют аккуратно темной пастой с использованием специальных символов и условных обозначений. Ведение записей карандашом или нестойкими чернилами категорически запрещается.
• После ввода в работу нового оборудования или новой ЛЭП, реконструкции сети в мнемосхему (в оперативную схему) должны быть немедленно внесены соответствующие изменения.
• Ответственным за ведение схемы-макета (оперативной схемы) является старшее оперативное лицо в смене.
• На ГДП облэнерго для ведения мнемосхемы используются плакаты и условные обозначения, приведенные в приложении 3.

Что такое мнемосхема, назначение, виды, принципы создания, обозначения на схемах

Для удобства наглядного восприятия функциональных схем объектов, контролируемых либо управляемых, применяют мнемосхемы — графические изображения схем этих объектов. Мнемосхема может отображать например цех станков с ЧПУ, какой-нибудь технологический процесс или систему, например энергетическую сеть. Другими словами, мнемосхема являет собой информационную условную модель системы или процесса в виде символов, обозначающих части системы, а также их связи.

Мнемосхема отражает графически структуру всей системы, облегчая тем самым работу оператора, который, благодаря такой схеме, сам легче запоминает структуру системы, взаимосвязи параметров, назначение тех или иных органов управления, приборов, станков и т. д.

Для оператора, управляющего процессами, мнемосхема служит, пожалуй, одним из важнейших источников информации о процессах, происходящих в данный момент в системе, о структуре и характере этих процессов, о текущем статусе системы, в частности, об авариях и нарушениях нормальных режимов работы.



Чаще всего мнемосхемы строятся на использовании технологических схем. Под технологической схемой понимается условное графическое изображение совокупности основных и вспомогательных элементов (оборудования) и связей между ними, определяющей основной технологический процесс.

Схемы выполняют в плоскостном изображении без соблюдения масштаба, не учитывают действительного пространственного расположения элементов либо учитывают его приближенно.

Например, к технологическим схемам электростанций и сетей относятся: тепловая схема энергетического объекта (ТЭС, АЭС) или установки (блока, агрегата, реактора), схема мазутного хозяйства с паромазутопроводами, схема комплекса химводоочистки, схема первичных и вторичных электрических соединений, а также схемы отдельных узлов (паропроводов, питательных линий, пусковая схема энергоблока, резервного возбуждения, оперативной блокировки разъединителей, источника питания собственных нужд 6 кВ, защит и т. п.).

На указанных схемах показываются все имеющиеся в действительности коммуникации, оборудование, арматура, элементы и детали с принятыми на электростанции обозначениями и необходимыми графическими и текстовыми пояснениями.

Если управляемый объект обладает сложной структурой, имеет множество параметров, которые надлежит оперативно контролировать, и представляет собой технологически сложную схему. Если в процессе работы объекта сама технологическая схема может изменяться, — в этих случаях мнемосхемы оказываются весьма и весьма эффективными инструментами. Они могут отображать состояния отдельных устройств, машин, агрегатов, значения различных параметров, а также предоставлять общую информацию о протекании технологического процесса.

Оператор, работающий в условиях обилия поступающей к нему информации, благодаря мнемосхемам, может более эффективно осуществлять информационный поиск, поскольку мнемосхема всегда подразумевает логику, она отображает реальные связи между параметрами объекта, подлежащего управлению или контролю.

При помощи мнемосхемы, оператор легко систематизирует логически и своевременно обработает поступающую к нему информацию, техническая диагностика в случае отклонения от нормы также облегчается. Мнемосхема служит таким образом внешней опорой для принятия наилучшего решения и осуществления правильного управляющего воздействия.



Мнемосхемы всегда создают придерживаясь ряда принципов, которые сформировались за много лет практического применения мнемосхем. И одним из главных принципов является лаконичность. Мнемосхема не должна содержать ничего лишнего, она должна быть как можно более простой. В отсутствие затемняющих элементов, отображаемые данные должны отображаться четко и конкретно, по возможности наиболее кратко, дабы их легко можно было воспринять и в дальнейшем оперативно обработать.

Принцип унификации (обобщения) подразумевает выделение на мнемосхеме и использование в ней наиболее значимых особенностей объектов, то есть несущественных конструктивных особенностей системы отображать на мнемосхеме не нужно. Символы же сходных процессов и объектов следует объединять и унифицировать.

Принцип акцентирования элементов управления и контроля диктует необходимость прежде всего выделять формой, цветом и размером наиболее важные элементы, служащие для контроля за состоянием, и побуждающие для принятия важных решений относительно воздействия на объект управления.



Согласно принципу автономности, важно обособлять друг от друга части мнемосхемы, соответствующие автономно управляемым и контролируемым агрегатам и объектам системы. Обособленные части четко ограничиваются от других, подчиняясь принципу структурности, согласно которому они должны иметь структуру отличающуюся от других структур, и легко запоминаться, при этом структура должна соответствующим образом отражать на мнемосхеме характер и основные свойства объекта.

Принцип пространственного соответствия элементов управления и контроля обязует располагать индикаторы и контрольно-измерительные приборы строго согласно расположению соответствующих элементов управления, чтобы закон совместности реакции со стимулом соблюдался.

Одним из ключевых принципов при создании мнемосхем является принцип использования стереотипов и привычных ассоциаций. Условные обозначения параметров должны ассоциироваться у оператора со стандартными обозначениями данных параметров, которые общеприняты, и вместо абстрактных значков лучше использовать символы обозначающие именно соответствующие процессы и объекты.

На рисунке приведен пример различных обозначений одних и тех же параметров. Здесь в верхней строчке изображены буквенные обозначения, во второй строчке — их условные обозначения, а в третьей — мнемосимволы. Очевидно, мнемосимволы схожи своими контурами с начертаниями букв, поэтому именно мнемосимволы оказываются более предпочтительными.

Практика показывает, что использование мнемосимволов приводит к снижению числа ошибок и к сокращению времени, которое оператор затрачивает на распознавание символа на 40%.

При всем при этом, мнемосхема не обязательно должна полностью копировать техническую структуру. Ее задача — отобразить логику управляемых и контролируемых процессов, упростить для оператора поиск и опознание требуемой информации, помочь оперативно принять правильное решение и совершить вовремя нужную операцию.

Мнемосхемы бывают диспетчерскими и операторскими. Операторские отображают единый технологический комплекс, а диспетчерские — рассредоточенную систему, состоящую из объектов, комплексов, агрегатов и т. д. В связи с этим существуют различия между двумя этими видами мнемосхем по степени детализации и по подробности отображения объектов.



Если оператор выполняет прямо на мнемосхеме переключения, то такая операторская мнемосхема называется оперативной. Если мнемосхема служит только для информирования оператора, то это — неоперативная мнемосхема. Диспетчерские мнемосхемы по аналогичному признаку подразделяются на мимические и световые.

В состав оперативной мнемосхемы, помимо устройств отображения и измерительных приборов, сигнальных и изобразительных элементов, включены также и органы управления вызывного либо индивидуального типа. На мимических диспетчерских мнемосхемах имеются переключатели для ручного снятия сигналов и получения на мнемосхеме данных о текущем реальном состоянии объекта контроля.

Если на мнемосхеме каждый из информирующих элементов связан с индивидуальным датчиком, такая мнемосхема называется однообъектной или индивидуальной. Если имеется возможность переключения между несколькими однотипными объектами, то такая мнемосхема называется многообъектной или избирательной (вызывной).

Так, вызывные мнемосхемы могут переключаться между несколькими датчиками одного объекта либо между объектами. Вызывные мнемосхемы позволяют сократить площадь панели, вместо нескольких использовать одну, сэкономить на установке приборов и на системах обработки информации, а также облегчить труд оператора посредством упрощения схемы и сужения поля зрения.



Если на мнемосхеме отображается всегда постоянная схема одного и того же объекта, то такая мнемосхема и называется постоянной. Если в зависимости от режимов функционирования объекта, в зависимости от характера протекающих процессов, изображение сильно меняется такая мнемосхема называется сменной. Например, сначала отображается пусковая схема, затем схема нормального режима работы объекта, а в случае аварии — схема аварийная.

Мнемосхемы размещаются как на панели пульта, так и на отдельных панелях, на приставках к пульту, и на надстройках к приборному щиту. Отображение информации может быть представлено как в дискретной, так и в аналоговой форме или же в аналого-дискретной форме.

По форме условных обозначений агрегата, объекта, технологического оборудования, мнемосхемы подразделяются на объемные, плоские и рельефные. По способу кодирования — на символические и условные. Условные знаки никоим образом не ассоциируются с реальными процессами и объектами. На приведенном ранее рисунке, вторая строчка соответствует условному способу кодирования, третья — символическому.

По способу изображения на мнемосхемах символов или знаков, изображения могут быть прямой или обратной контрастности. Наносятся элементы фотоспособом, рисованием, наклейкой, электролюминесцентными источниками света, газоразрядными, светодиодными, лампами накаливания, ЭЛТ и другими дисплеями.

Дисплеи нынче наиболее популярны, поскольку при сложной разветвленной структуре объекта, когда технологически регулярно процесс меняется, и нужно по сути несколько мнемосхем. Экран дисплея позволяет отобразить мнемосхему всей системы, либо схемы отдельных объектов или узлов. Вызов требуемой мнемосхемы на экран осуществляет сам оператор или компьютер.



В ходе разработки мнемосхемы подбирают наиболее оптимальную форму символов. Они должны быть при этом замкнутыми, а дополнительные линии и элементы не должны пересекаться с контуром символа, дабы не мешать считыванию информации оператором. К аварийным символам и к символам, сигнализирующим о функциональном состоянии требования особенно высоки.

Для индикации «включено» служит обычно зеленый цвет, для «отключено» — красный. Об изменении состояния информирует прерывистый сигнал нового состояния, например если сначала агрегат работал, и индикатор был зеленым, то при выключении мигает красный прерывистый. Частота вспышек — от 3 до 8 Гц, при длительности свечения не менее 50 мс. Сигнал о смене состояния может отключить лишь сам диспетчер.



Что касается соединительных линий на мнемосхеме, то они должны быть сплошными прямыми, по возможности как можно более короткими, и как можно меньше иметь между собой пересечений. Если мнемосхема очень крупная, на ней представлено много объектов, при этом цвета различны и ярки, зрение оператора перегружается. По этой причине, на мнемосхемах всегда стараются уменьшить количество переутомляющих глаза цветов: пурпурного, фиолетового и красного. Цвет фона не должен быть насыщенным, и лучше если цвет его будет светло желтым, светло серым или салатовым.

При оценке готовых мнемосхем учитывают соотношение между количествами пассивных и активных элементов, это говорит о степени информативности мнемосхемы, также вычисляют отношение количества пассивных элементов к общему количеству элементов мнемосхемы.

Вообще, при проектировании мнемосхемы рассматривают несколько ее конечных вариантов, и моделируя мнемосхему тем или иным способом, моделируют и процесс взаимодействия оператора с мнемосхемой. Чем быстрее оператор способен решать поставленные задачи, и чем меньше он допускает при этом ошибок, тем более удачной считается мнемосхема.

Спектр применения мнемосхем сегодня огромен. Мнемосхемы находят широкое применение в строительстве, в металлургии, в энергетике, в машиностроении, в приборостроении, в железнодорожной и вообще в транспортной отрасли, и во многих других промышленных и гражданских отраслях.

Присоединяйтесь к нашему каналу в Telegram «Автоматика и робототехника»! Узнавайте первыми о захватывающих новостях и увлекательных фактах из мира автоматизации: Автоматика и робототехника в Telegram

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Не пропустите обновления, подпишитесь на наши соцсети:

Похожие публикации:
1. 7z sfx ошибка 0x4001000a
2. Забутовка трубопровода что это такое
3. Измерение температуры бетона в зимнее время
4. Максимальная площадь монолитного перекрытия без опоры
