Легкое перекрытие по металлическим балкам

  • автор:

Балки перекрытия

Межэтажные перекрытия или перекрытия для кровли по металлическим балкам очень надежны. Металлические балки имеют небольшой вес, но при этом используются для покрытия пролетов практически любой длины. Металлические балки не нуждаются в проведении ремонтных работ в процессе эксплуатации зданий, при этом просты в монтаже. Данные элементы из-за металлического строения не повреждаются при огне и не подвержены гниению. Эти качества способствует долговечности каркасных конструкций и самих зданий.

Металлические балки перекрытия могут быть различной конструкции, таких как:

  • Двутавр. Выполнен в форме буквы Н, изготовлен из низколегированной или углеродистой стали. Позволяет создать длинные жесткие стойкие пролеты.
  • Перфорированная стальная балка. Имеет многоугольные отверстия вдоль перекладины. Такие балки выше и крепче стандартных двутавровых;
  • Металлическая ферма – композиция из профильной трубы, уголка или круглой трубы. Это самое легкое перекрытие из металла.
  • Балки металлического уголка – равнополочный или неравнополочный металлопрокат Г-образной формы. Употребляется как вспомогательный материал для усиления конструкции.
  • Швеллер. Хорошо выдерживает тяжести.

Оформить заказ

  • Грузоподъемные траверсы
  • Контрольные грузы
  • Ножничные подъемники
  • Металлические контейнеры
  • Стальные барабаны
  • Металлоконструкции
  • Проектирование
  • Производство
  • Монтаж металлоконструкций

Zvometall в ВКонтакте Zvometall на YouTube ЗВО в Twitter ЗВО в Telegram

  • 453500, Республика Башкортостан,
    г. Белорецк, ул. Блюхера 86
  • 8 (800) 600-32-71
  • E-mail: info@zvometall.ru

Перекрытие по металлическим балкам

Обустройство балочного типа перекрытия очень важно осуществлять, ориентируясь на несущую часть изделия. Перекрытие по металлическим балкам, производится во время осуществления ремонта и возведении частных малоэтажных домов, производственных зданий и промышленных комплексов.

Данный способ обустройства перекрытия является надежным и долговечным. Перекрытие по металлическим балкам позволяет сохранить пространство и имеет более респектабельный внешний вид, чем аналогичные конструкции из деревянных материалов, так как обладают гораздо меньшей толщиной.

Также к преимуществам металлических покрытий следует отнести устойчивые характеристики по отношению воздействия микроэлементов, плесени и грибка, абсолютную противопожарную защищенность. Когда осуществляется монтаж, такой конструкции. Как перекрытие по металлическим балкам целесообразно задействовать материал с двутавровым (швеллерным) сечением, что сможет исключить прогибы.

Сечения двутаврового и швеллерного типа обладают устойчивостью к перемене амплитуды перекрытий, сохраняют свою статичность, на отрезке двадцати четырех метрового участка. Расстояние пролетной зоны и нагрузки на перекрытие являются определяющими при подборе требуемого размера сечения балок.

Устройство и расчет перекрытий по металлическим балкам

До проведения монтажных работ, необходимо тщательно выбрать металлопрокат. Металлические заготовки должны иметь хорошую несущую способность. Рассчитать возможности перекрытия по металлическим балкам можно, ориентируясь на массу перекрытия, площадь укладываемых балочных компонентов, пролетное расстояние и положительную нагрузку. Положительная нагружаемость, фиксированная величина, и равняется 75 килограммам, на один квадрат площади для оснащения чердачного помещения, 150 килограмм – для обустройства цоколя и междуэтажных пространств.

Перекрытие по металлическим балкам

Технология укладки швеллеров достаточно проста: первоначально по самому малому сечению пролетной величины выкладывают замыкающие, после этого промежуточные, сохраняя параллельность между изделиями и аналогичный охват пустой площади. Это гарантирует прочность и четкую горизонтальную линию уложенных изделий. Между замыкающими компонентами и несущей основой здания, требуется оставить зазор, порядка пяти сантиметров.

В межбалочной зоне располагают вставные элементы из малогабаритных жби материалов или древесных скатов, редко используют легкий бетон. Рабочий шаг или расстояние для расположения металлических балок перекрытия определяют самостоятельно, но, как правило, ориентируются на длину не более 1 метр.

Перекрытие по металлическим балкам, часто выполняют с использованием профнастила. Данный метод предусматривает образование дополнительных ребер жесткости, необходимой высоты профиля, малого веса конструкции.

Перекрытие по металлическим балкам имеет свои недостатки — более низкие показатели уровня теплоизоляции и шумопоглатительных качеств. Металл подвержен влиянию коррозии.

Монтаж перекрытий по металлическим балкам

Алгоритм работ при монтаже такой конструкции, как перекрытие по металлическим балкам, следующий:

Перекрытие по металлическим балкам 1

— необходимо убедиться, что высота балки находится в соотношении 1:16 к ширине пролета, а ширина швеллера составляет не менее одной третей ширины расчетного пролета;
— выбрать балки, при соотношении сторон 7:5 они являются наиболее прочными;
— к боковым граням балок фиксируем черепные бруски, сечение брусков должно составлять 60*60 или 50*50 мм;
— затем размещают накат, состоящий из отдельных досок или плит OSB; поверх наката прокладывают слой утеплителя для дополнительной теплоизоляции и звукоизоляции;
— и в последнюю очередь крепят по лагам настил из досок в несколько слоев или размещают только плиту OSB.

Межэтажное перекрытие по металлическим балкам

Задача перекрытий в здании — выполнять несущую и ограждающую функции, обеспечивать пространственную жесткость сооружения, его устойчивость, разделять этажи, соединять между собой стены, передавая им нагрузку. В малоэтажном строительстве есть несколько вариантов обустройства межэтажных перекрытий. Один из них – перекрытие по металлическим балкам. Их можно также использовать для устройства чердачных и подвальных перекрытий.

Металлические перекрытия

Преимущества металлических перекрытий

  • значительно прочнее деревянных балок, при меньшей толщине выдерживают большие нагрузки. Их использование позволяет сэкономить место, дать больше полезного пространства;
  • могут быть уложены на пролеты до 24 метров. Двутавровое (швеллерное) сечение металлопроката сохраняет статичность, устойчиво к изменениям амплитуды перекрытий, не подвержено прогибам.


К недостаткам металлических перекрытий многие относят невысокие теплоизоляционные, звукоизоляционные параметры, а также вероятность коррозии. Предотвратить последнюю можно путем тщательной антикоррозийной обработки металла перед монтажом. Чтобы устранить недостатки по звукоизоляции, концы двутавров оборачивают войлоком, наглухо заделывают в кирпичные стены цементным раствором, фиксируют анкерными болтами.

антикоррозийной обработки металлических перекрытий

Большой вес металла, возможно, потребует применения крана при монтаже конструкции. Изменить размеры балок, обрезать или нарастить их, используя сварочный аппарат, будет очень трудно. Вследствие этого надо очень точно снимать размеры пролетов, прежде чем заказать металлопрокат на предприятии.

Единственные ограничения в применении перекрытий по металлическим балкам – финансовая сторона, а также размер, тип строения. Несущая часть постройки, стены здания должны выдерживать вес металлопроката, поэтому прежде, чем покупать материалы, надо рассчитать нагрузки на балочные перекрытия.

Расчет балочных перекрытий

При выборе сечения двутавровых балок, швеллера или уголка учитывают шаг установки (не больше одного метра), ширину пролета, суммарную нагрузку от кровли и наката. Для чердачного перекрытия расчетное значение 75 кг/кв. м. При устройстве межэтажного и цокольного перекрытий рабочая нагрузка увеличивается практически вдвое (150 кг/кв. м), поэтому сечение сортового проката также увеличивают. Он должен обладать достаточной несущей способностью.

2021-11-08 11-56-50.JPG

Виды межэтажных перекрытий по металлическим балкам

При строительстве частных домов, коттеджей накаты на перекрытие по металлическим балкам делают:

  • деревянными, когда проемы между швеллерами заполняют досками. Это вариант сгораемого заполнения;
  • с использованием облегченной железобетонной плиты (несгораемое наполнение);
  • монолитными;
  • монолитными на несущий профнастил, последний имеет высокий профиль и дополнительные ребра жесткости.

2021-12-28 14-19-32.JPG

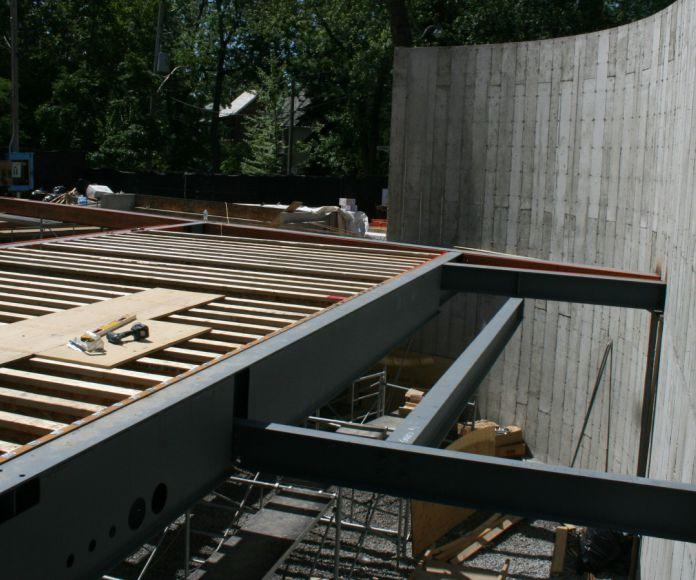

Устраивая деревянный настил по металлическим балкам, между двутаврами укладывают деревянные щиты. Снизу к ним прибивают дранку и оштукатуривают потолок нижнего этажа. Для обустройства пола верхнего этажа на стальные балки кладут деревянные лаги, а на них пол. В пространстве между полом и щитами устраивают гидроизоляцию соответствующих элементов, насыпают шумоизоляционный материал.

деревянный настил по металлическим балкам

При использовании сборных железобетонных плит их укладывают на верхние и нижние полки двутавра, делая зачеканку цементным раствором нижних ж/б плит и насыпав на них звукоизоляцию. К балкам снизу приваривают сетку, по которой оштукатуривают потолок. Сверху можно положить ОСП, а затем пол.

Железобетонные плиты

Ж/б монолит имеет лучшие характеристики в сравнении с ж/б плитами. Благодаря монолитной структуре, у него лучше параметры теплоизоляции и шумопоглощения. Приступая к расчетам монолитного перекрытия по металлическим балкам, за основу берите наружный периметр несущей стены. Для создания опалубки используйте водостойкую фанеру, удерживайте ее с помощью временных опор. Чтобы самостоятельно рассчитать толщину плиты, выбрать сортамент арматуры либо сетки для армирования, воспользуйтесь соответствующими справочниками и пособиями по проектированию и армированию железобетонных конструкций, СНИПами.

монолитные перекрытия

Изготовление монолитного перекрытия по профлисту – относительно новая технология. Поверх стальных балок крепят саморезами профнастил (несъемную опалубку), ими же крепятся листы между собой. Чтобы устранить проседание профлистов под них ставят временные опоры. Для увеличения прочности конструкции в пазы профлиста помещают армирующие стержни.

монолитное перекрытие по профлисту

Правильные расчеты, соблюдение технологии монтажа и качество материалов – все это определяет качество междуэтажного перекрытия.

Металлические перекрытия: изготовление и монтаж

Технология монолитного изготовления опалубки обладает рядом преимуществ по сравнению со сборным. Такие конструкции прочнее и легче сборных аналогов на 15-20%, что повышает сейсмическую устойчивость, удешевляет фундамент и сокращает общие сроки строительных работ.

При возведении зданий из монолитной опалубки проектировщики избавляются от кратности размеров и ограничений по форме поверхностей, получают дополнительные возможности для творчества. Высокое качество материалов позволяет получить стены и перекрытия практически готовые к отделке.

В практике изготовления щитовой строительной опалубки такой метод во многих случаях является единственно эффективным. Например, строительство туннелей и различных гидротехнических сооружений.

Важным плюсом является перенос основного производственного процесса на строительную площадку. Основными элементами в этом случае становятся производство бетонных смесей и установка монолитной, щитовой опалубки стен и перекрытий.

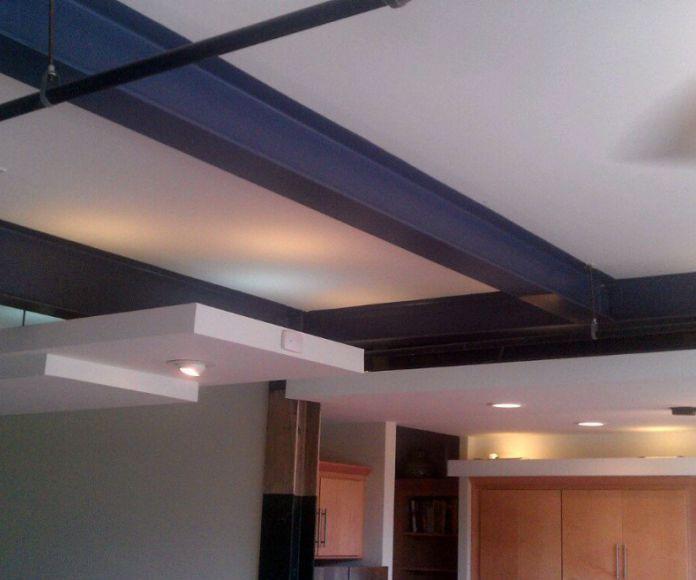

Перекрытие в квартире-студии

Перекрытие в квартире-студии

Перекрытие из сортового металлопроката

Перекрытие из сортового металлопроката

Монтаж перекрытия для склада

Монтаж перекрытия для склада

Металлические перекрытия применяются в качестве строительных элементов для возведения зданий различных типов, в том числе и в многоуровневых квартирах и частных многоэтажных домах. Используя металлические балки перекрытия различных типов, можно добиться существенной экономии средств на строительство, без ущерба общей прочности конструкции. К тому же такие изделия из стали весят намного меньше аналогов, а их монтаж выполняется очень быстро — это и цену продукции снижает, и сроки реализации проекта существенно сокращает.

Наши изделия

Фото Перекрытие второго уровня в квартире + монтаж

Перекрытие второго уровня в квартире + монтаж цена от 112 000 руб./т Заказать

Фото Балки потолочного перекрытия в квартире (с монтажом)

Балки потолочного перекрытия в квартире (с монтажом) цена от 89 400 руб./т Заказать

Фото Перекрытие из металлоконструкций в шоуруме (с монтажом)

Перекрытие из металлоконструкций в шоуруме (с монтажом) цена от 105 000 руб./т Заказать

Фото Перекрытие в частном доме (с монтажом)

Перекрытие в частном доме (с монтажом) цена от 91 100 руб./т Заказать

Фото Балки перекрытия школы (только изготовление)

Балки перекрытия школы (только изготовление) цена от 62 000 руб./т Заказать

Фото Перекрытие потолочное для здания

Перекрытие потолочное для здания цена от 81 500 руб./т Заказать

Типы и особенности металлических перекрытий

Металлоконструкции перекрытий изготавливаются в нескольких типах, в зависимости от их целей использования. Выбор зависит, в первую очередь, от назначения постройки – крупное производственное помещение, многоуровневая квартира, дом, либо просто временное сооружение.

1. Перекрытия из сортового металлопроката

Такие металлические перекрытия хоть и считаются универсальными, но чаще всего используются при возведении крупных объектов, как правило, промышленного назначения. Двутавровое сечение обеспечивает равномерное распределение нагрузки и высокую жёсткость, поэтому проектирование перекрытий промышленных объектов можно проводить с допусками повышенного давления на полы верхних этажей.

Подобные варианты универсальны тем, что существует широкий выбор видов проката, в зависимости от предполагаемых целей использования. В качестве разновидностей чаще всего применяются холодно- или горячекатаный прокат либо просечно-вытяжные листы.

Перекрытие из проката

2. Перекрытия с несущими стальными балками

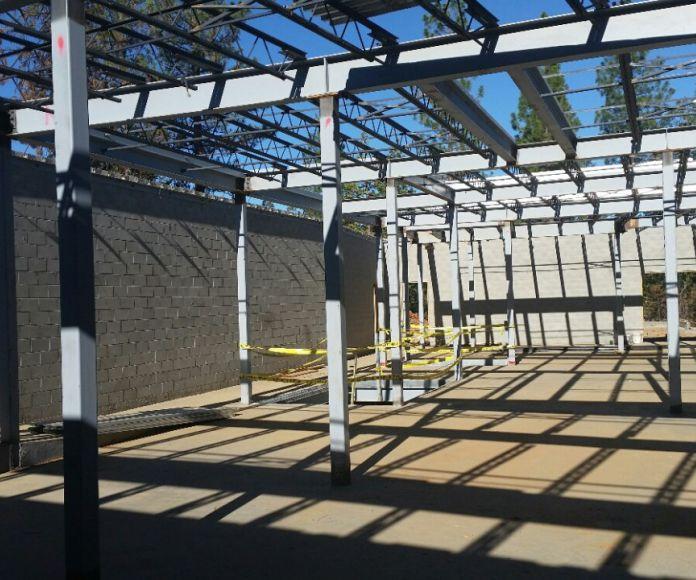

Перекрытия с несущими балками

Такие металлические перекрытия довольно просты как в изготовлении, так и в монтаже. Прочность обеспечивается за счёт выдерживания существующих норм по жёсткости материала, а также по правилам распределения нагрузки. На эти металлоконструкции перекрытий можно легко уложить любой тип настила, а сами конструкции могут быть сварными или катаными, в зависимости от сферы применения.

Стальные балки широко используются при возведении высотных зданий большой площади. Применение такого материала увеличивает оперативность создания постройки и позволяет широко использовать возможности по внедрению нестандартных проектов, поскольку балки, в отличие от, например, железобетонных плит, более удобны для работы.

3. Монолитные металлические балки перекрытия

Этот вариант представляет собой набор балок, поверх которого укладываются листы определённого профиля. Использование различных вариантов решетчатых ферм вместо балок, позволяет снизить общий вес конструкции, что очень хорошо подойдёт для строительства домов или перепланировке квартир. Выполняя монтаж перекрытия в квартире можно рассчитывать на общую экономию стройматериалов и в первую очередь бетона и армирующего материала без экономии на прочности.

Изготовление балок перекрытия в виде монолитных конструкций позволяет добиться высокой степени жёсткости при небольшом весе, причём такая технология позволяет оперировать множеством видов профильных форм. Учитывая то, что проект перекрытия в квартире может подразумевать разные степени нагрузки на полы верхних этажей, подобный вариант очень популярный именно для жилых помещений.

Монолитные балки перекрытия

Достоинства и недостатки перекрытий из металла

Перекрытие в частном доме

Металлические перекрытия, изготовление которых в последнее время ведётся с использованием современных технологий, отличаются высокой прочностью и простотой в монтаже. В отличие от классических бетонных или деревянных, такие варианты позволяют снизить затраты на стройматериалы, поскольку при повышенных технических характеристиках они значительно меньше в объёмах и проще в изготовлении.

Особенно стоит выделить металлические перекрытия, монтаж которых ведётся в жилых домах или многоуровневых квартирах. Как правило, такие помещения имеют нестандартную планировку, особенно если говорить о таком популярном в последнее время проекте, как постройка лофтов. Деревянные варианты могут быть неприемлемы по тем или иным причинам, а железобетонные и вовсе не удобны в монтаже для комнат с необычным дизайном и планировкой. Именно поэтому как раз металлические перекрытия завоевали большую популярность в подобной сфере использования.

Среди недостатков можно выделить практически единственный – строительные нормы требуют противопожарной защиты подобных элементов. Впрочем, особенной проблемы такое требованием не составляет и все производители могут выполнить не только покрытие изделий огнестойкими сплавами, а и провести антикоррозийную защиту, что значительно увеличит срок службы элементов строительной конструкции.
