4. НАНЕСЕНИЕ РАЗМЕРОВ НА ЧЕРТЕЖАХ ПО ГОСТ 2.307-68*
Основанием для определения величины изображенного предмета (изделия) и его элементов служат размерные числа , нанесенные на чертеже. Размеры предмета подразделяют на размеры формы , определяющие размеры форм образующих его геометрических тел, и размеры положения , определяющие расположение и ориентацию этихтелвпредметедруготносительнодруга. Общее количество размеров на чертеже должно быть минимальным , но полностью и однозначно определяющим формы предметаиегоэлементов. Не допускается повторять размеры одного и того же элемента на разных изображениях, в технических требованиях, основнойнадписииспецификации. Размеры, не подлежащие вы-
полнению по данному чертежу и
указываемые для большего удобства
пользования им, называют справоч- 30 ными. Справочные размеры отмечают
знаком “ * ”, а в технических требова-
ниях записывают “ *Размеры для спра-
âîê ”. К справочным размерам относят, например,одинизразмеровзамкнутой размернойцепи(рис.4.1). Размерные числа , проставляемые на чертеже, должны соответствовать действительным размерам предмета и не зависят от масштабаегоизображения(см.раздел1.2). Для размерных чисел применять простые дроби не допускае- тся заисключениемразмероввдюймах. Размеры на чертежах не допускается наносить в виде замкнутой цепи за исключением случаев, когда один из размеров указанкаксправочный(рис.4.1).
4.2. Общие правила нанесения размеров
Согласно ГОСТ размеры на чертежах указывают размерными числамииразмернымилиниями .
54 Размерные линии проводят тонкими сплошными линиями и с обоих концов ограничивают стрелками, упирающимися в границы измерений(рис.4.2).
| à) | á) | â) | ã) | |
| 30 | ||||
| 1. 5 ìì | Выносная | |||
| Рис. 4.2 | линия | |||
| Стандарт предусматривает два типа начертания стрелок | ||||
| размерных линий (рис.4.3). Величина | ||||
| стрелок выбирается в зависимости от | ||||
| толщины линий видимого контура и | ||||
| выдерживается | приблизительно | оди- | 2,5min | 2,5min |
| наковой для всех размеров данного | Рис. 4.3 | |||
| чертежа. | ||||
Границами измерений , между которыми проводят размерные линии, могут быть контурные (рис. 4.2а,б), выносные (рис. 4.2в,г), осевые и центровые линии . Предпочтительно помещать размерную линию между выносными линиями и располагать её вне контураизображения (рис.4.2в,г). При недостатке места для стрелки из-за близко расположен- ныхграницизмеренияпоследниедопускаетсяпрерывать(рис.4.2а,б). Выносные линии должны выходить за концы стрелок размерной линии на 1. 5мм (рис.4.2в,г). Выносные линии проводят от линий видимого контура , за исключением простановки размеров контуров криволинейного профиля (рис. 4.4), простановки координат вершины скругленного угла или центра дуги скругления (рис. 4.21) и случаев, когда при нанесении размеров на невидимом контуре отпадает необходи-
| мость в вычерчивании другого изображения. | |
| Не допускается исполь- | á) |
| зовать контурные, выносные, à) | |
| осевые и центровые линии в | |
| качестве размерных . Исклю- | |
| чение — простановка размеров | |
| криволинейного контура (рис. |
| 4.4а). | Рис. 4.4 |
Возможно нанесение выносных линий в виде дуг, а размерных — в радиальном направлении (рис. 4.4б).
55 Если длина размерной линии недостаточна для размещения на ней стрелок между выносными линиями, то её продолжают за выносные линии (или соответственно за контурные, осевые, центровые) и наносят стрелки снаружи выносных линий (рис. 4.2б,г).
| При недостатке места для | |
| стрелок на размерных линиях, à) | á) |
| расположенных цепочкой, стрелки | |
| допускается заменять засечками, | |
| наносимыми под углом 45 О к | |
| размерным линиям (рис. 4.5а), | Рис. 4.5 |
| или четко наносимыми точками (рис. 4.5б). |
Выносные и размерные линии , проходящие по заштрихованному полю чертежа, не должны совпадать с направлением линий штриховки .
| Размерные числа наносятся | |||
| 50 | над размерной линией возможно | ||
| ближе к её середине (рис. 4.6). | |||
| Между | цифрами и | размерной | |
| линией | рекомендуется | оставлять | |
| промежуток 0,5. 1 мм. | |||
| Рис. 4.6 | |||
Размерные числа не допускается разделять или пересекать какими бы то ни было линиями чертежа . Не допускается разрывать линию контура для нанесения размерного числа. Не допускается наносить размерные числа в местах пересечения размерных, осевых или центровых линий. В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 4.7, 4.8). 15 48 5
| Рис. 4.7 | Рис. 4.8 |
56 Если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии , относящиеся к этим элементам, проводят с обрывом . При этом обрыв размерной линии делают дальше оси или линии обрыва предмета (рис. 4.9, 4.10). Рис. 4.10 Рис. 4.9 При изображении предмета с разрывом размерную линию не прерывают(рис.4.11). Рис. 4.11
4.3. Особенности нанесения линейных размеров. Нормальные линейные размеры
Линейные размеры на чертежах указывают в миллиметрах без обозначения единиц измерения. При использовании других единиц измерения длины их следует указывать около соответствующего размерного числа или надписью на поле чертежа. Линейные размеры, приводимые в технических требованиях и пояснительных надписях на поле чертежа, обязательно должны содержать единицы измерения.
| При нанесении размера прямолиней- | |
| ного отрезка размерную линию проводят | |
| параллельно этому отрезку , а выносные | |
| линии , как правило, перпендикулярно раз- | |
| мерным иизмеряемомуотрезку(рис.4.12). | |
| При горизонтальном расположении | |
| 40 | размерной линии размерное число всегда |
| наносят над размерной линией, а при её | |
| Рис. 4.12 | вертикальном расположении — всегда слева |
| от размерной линии (рис. 4.12). |
57 При различных наклонах размерных линий размерные числа линейных размеров располагают, как показано на рис. 4.13. Если необходимо указать размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии-выноски.
| Рис. 4.13 | ||
| Расстояние между контурной и раз- | ||
| мерной линией должно быть не менее 10 | ||
| 10min | мм, а между параллельными размерными | |
| 20 | линиями — не менее 7мм (рис.4.14). | |
| 7min | 40 | При простановке размеров парал- |
| 50 | лельных отрезков размерные линии | |
| 7min | 60 | располагают в таком порядке, чтобы по |
| мере удаления от изображения размер | ||
| Рис. 4.14 | отрезка возрастал (рис.4.14). |
При нанесении нескольких параллельных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке (рис. 4.14). Если для нанесения размерного числа над размерной линией недостаточно места, то его следует наносить на продолжении размерной линии или на различных вариантах полки линии-выноски (рис. 4.15). 10,5 10,5
| 10,5 | 10,5 |
| 10,5 | |
| 10,5 | 10,5 |
| 10,5 | |
| 10,5 | 10,5 |
| Рис. 4.15 |
При длине размерной линии на чертеже меньше 10. 12 мм её продолжают за выносные (контурные, осевые или центровые) линии и выполняют наружные стрелки (рис. 4.2б,г). На рис. 4.16 приведены варианты нанесения размерных чисел при выполнении наружных стрелок.
| 58 | |
| 10,5 | 10,5 |
| 10,5 | |
| 10,5 | 10,5 |
| 10,5 | 10,5 |
| 10,5 | |
| 10,5 | |
| 10,5 | 10,5 |
| Рис. 4.16 |
Способ нанесения размерного числа при различных положениях размерных линий и стрелок на чертеже определяется наибольшим удобством его чтения. Если выносные линии сливаются с контурными или близки к ним, что затрудняет понимание и однозначность задаваемого отрезка, то рекомендуется проводить выносные линии под углом, отличным от 90 О , к измеряемому отрезку, а размерные смещать в сторону. Измеряемый отрезок, размерные и выносные линии образуют в этом случае параллелограмм (рис. 4.17). ГОСТ 6636-69* устанавливает четыре ряда нормальных линейных размеров , рекомендуемых для поверхностей, подвер- гаемых точной механи- ческой обработке: Рис. 4.17 I ряд: 1,0; 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630. II ряд: 1,2; 2,0; 3,2; 5,0; 8,0; 12; 20; 32; 50; 80; 125; 200; 320; 500; 800. III ряд: 1,1; 1,4; 1,8; 2,2; 2,8; 3,6; 4,5; 5,6; 7,1; 9,0; 11; 14; 18; 22; 28; 36; 45; 56; 71; 90; 110; 140; 180; 220; 280; 360; 450; 560; 900. IVряд:1,05;1,15;1,3;1,5;1,7;1,9;2,1;2,4;2,6;3,0;3,4;3,8;4,2;4,8; 5,3; 6,0; 6,7; 7,5; 8,5; 9,5; 10,5; 11,5; 13; 15; 17; 19; 21; 24; 26; 30; 34; 38;42;48;53;60;67;75;85;95;105;120;130;150;170;190;210; 240; 260; 300; 340; 380; 420; 480; 530; 600; 670; 750; 850; 950. Числа первого ряда предпочтительнее числам второго ряда, числа второго — числам третьего и т. д. Размеры необрабатываемых поверхностей допускается при необходимости выбирать вне приведенных рядов.
59 4.4. Нанесение размеров диаметра окружности. Нормальные диаметры
| Диаметр окружности обозначают знаком | |
| “ “, который наносят перед размерным числом, | |
| задающим размер диаметра (см. раздел 1.4). | |
| Размерное число диаметра, расположенное | |
| внутри окружности, смещают относительно её | |
| центра (рис. 4.18). | |
| Возможны другие варианты размещения | Рис. 4.18 |
| размерного числа диаметра окружности: |
— на продолжении размерной линии вне окружности (рис. 4.19а); — на полке (рис. 4.19б); — между выносными линиями на размерной линии или её продолжении (рис. 4.19в); — вне выносных линий на полке линии-выноски (рис. 4.19г).
Рис. 4.19 Уже отмечалось, что вариант нанесения размерных чисел при различных положениях размерных линий следует выбирать, исходя из удобства чтения чертежа. Если диаметр окружности на чертеже равен 12 мм и более , то стрелки рекомендуется наносить внутри окружности или между выносными линиями (рис. 4.18 и верхний ряд на рис. 4.19). Если диаметр окружности не чертеже менее 12 мм , то стрелки наносят вне окружности или с внешней стороны выносных линий (нижний ряд на рис. 4.19).
Нанесение размеров
Правильное нанесение размеров на чертеже имеет огромное значение. Чертеж без размеров дает лишь представление о форме изображенной на ней детали. Он не имеет практического значения, так как по нему не может быть изготовлена данная деталь. Правильно проставленные размеры на чертеже обеспечивают соблюдение наиболее рациональной технологии и точности изготовления.
Нанесение размеров регламентировавно ГОСТ 2.307-68 для всех отраслей промышленности. Различают размеры рабочие (исполнительные), каждый из которых используют при изготовлении изделия и его приемке (контроле), и справочные, указываемые только для большего удобства пользования чертежом. Справочные размеры отмечают знаком «*», а в технических требованиях, располагаемых над основной надписью, записывают: «* Размер для справок». Не допускается повторять размеры одного и того же элемента на разных изображениях. Линейные размеры на чертежах указывают в миллиметрах, без обозначения единицы измерения, угловые – в градусах, минутах и секундах, например: 4°; 10°30`24«. Размерные числа наносят над размерной линией, возможно ближе к середине; Высота размерного числа равна 5 мм и отстоит от размерной линии на расстояние 1 мм; Размерные числа не допускается разделять или пересекать линиями чертежа. В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают; Размеры, относящиеся к одному и тому же элементу (пазу, выступу, отверстию) рекомендуется группировать в одном месте. Располагая на том изображении, на котором диаметрическая форма данного элемента показана наиболее наглядно; Размеры двух симметрично расположенных элементов изделия наносят один раз без указания их количества, группируя в одном месте все размеры; При нанесении радиального размера перед размерным числом наносят букву R; При нанесении диаметрального размера перед размерным числом указывают знак диаметра Ǿ; При проведении нескольких радиусов из одного центра размерную линию не располагают на одной прямой.
Нанесение размеров заключается в: — построении размерных линий со стрелками на концах и выносных линий к ним; — написании размерного числа над размерной линий.
Размерные линии проводятся между линиями видимого контура, между выносными линиями, а также между осевыми и центровыми. Размерные линии предпочтительно наносить вне контура изображения. Выносные линии перпендикулярны размерной и выступают за нее не более на 1 — 5 мм. Выносные линии для угловых размеров проводятся радиально, а для линейного размера дуги — параллельно одна другой. При проведении нескольких параллельных или концентричных размерных линий размерные числа над ними располагают в шахматном порядке. Для нанесения длины дуги окружности размерную линию следует проводить концентрично дуге. Знак дуги должен быть расположен над размерным числом. Для обозначения сферы перед размерным числом радиуса или диаметра следует добалять слово Сфера, например Сфера R10. Допускается написание на выноске R10/Сфера.
Нанесение размеров предполагает также выполнение множества других требований:
| Условия нанесения размеров | Условия нанесения размеров | ||
 |
Величина стрелок размерных линий определяется соответственно толщине линий видимого контура | Размерные линии наносятся тонкими сплошными линиями от одной выносной линии до другой, если недостаточно места для стрелок они наносятся с обратной стороны выносной линии |  |
 |
При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки можно заменить засечками, наносимыми под углом 45° к размерным линиям, или точками | Расстояние между размерной линией и линей контура не менее 10 мм. Выносные линии перпендикулярны размерной и выступают за нее не более 2 мм. | |
 |
Размеры пишутся вдоль размерной линии напротив ее середины. Написание линейных размеров при различных наклонах размерной линии показаны на рис. Указывать размеры в 30° зоне допускается только с применением линии выноски. | При нанесении угловых размеров имеется два сектора 40° и 30° (выделеные красным цветом) в которых наносить размерные числа вдоль размерной линии не рекомендуется, в этом случае допускается применение линии выноски |  |
 |
Нанесение угловых размеров. При указании размера угла: — размерную линию следует проводить радиусом из вершины угла; — размерное число наносить над размерной линией параллельно ей и возможно ближе к ее середине. | Нанесение угловых размеров. Допускается наносить размерные числа в разрыве размерной линии. При недостатке места для простановки размерного числа оно наносится на выноске |  |
 |
Размеры следует равномерно распределять по изображению и выносить их за его пределы. Размерные линии и выносные не должны пересекаться между собой | При указании размеров симметричной поверхности допускается размерные линии наносить с обрывом с одной стороны |  |
 |
Размеры дуг окружностей, равных или менее 180°, указывают размерной линией с одной стрелкой и прописной буквой R перед размерным числом | Размеры призматических поверхностей с равными сторонами (квадрат), параллельными оси предмета, наносятся как линейные размеры, но перед размерным числом ставится квадрат |  |
 |
Проведение выносных линий не под прямым углом к размерной допускается как исключение. При проведении нескольких параллельных размерных линий размерные числа над ними располагают в шахматном порядке. Расстояние между соседними размерными линиями не менее 7 мм | При проведении нескольких концентричных размерных линий размерные числа над ними располагают в шахматном порядке. Расстояние между соседними размерными линиями не менее 7 мм. |  |
Нанесение размеров для линий и поверхностей имеющих уклон
Нанесение размеров
заключается в: — построении размерных линий со стрелками на концах и выносных линий к ним где пишется: — слово Уклон и его величина; — знак уклона и его величина.
Нанесение размеров для конических поверхностей
Нанесение размеров
заключается на чертеже: — нанесении на нее надписи Конусность с указанием ее величины; — указывающей на нее стрелкой с полкой где пишется: — Конусность с указанием ее величины; — знак конусности и ее величина.
Нанесение размеров фасок
Нанесение размеров
Размеры фасок под углом 45° указываются в виде произведения величины катета в треугольнике,образованном фаской на ее угол. Вариант нанесения размера фаски выбирается в зависимости от наличия свободного места на чертеже для простановки размеров.
Для фасок с углом отличным от 45°, нанесение размеров осуществляется по общим правилам — двумя линейными размерами или одним линейным и одним угловым.
Нанесение размеров
Если на чертеже изделия имеется несколько фасок одинакового размера, то они обозначаются надписью по типу — 2 фаски 2×45°, 3 фаски 2×45° или 2×45°/2 фаски
Размерные числа наносимые на чертеже должны соответствовать
- Вы здесь:
- Главная
- Видеотека
- Технические науки
- Черчение
- Инженерная графика
- Нанесение размеров
Видеотека
- Естествознание
- Физика
- Математика
- Химия
- Биология
- Экология
- Обществознание — как наука
- Иностранные языки
- История
- Психология и педагогика
- Русский язык и литература
- Культурология
- Экономика
- Менеджмент
- Логистика
- Статистика
- Философия
- Бухгалтерский учет
- Черчение и инженерная графика
- Материаловедение
- Сварка
- Электротехника и электроника
- АСУТП и КИПИА
- Технологии
- Теоретическая механика и сопромат
- САПР
- Метрология, стандартизация и сертификация
- Геодезия и маркшейдерия
- Информатика
- Языки программирования
- Алгоритмы и структуры данных
- СУБД
- Web разработки и технологии
- Архитектура ЭВМ и основы ОС
- Системное администрирование
- Создание программ и приложений
- Создание сайтов
- Тестирование ПО
- Теория информации и кодирования
- Функциональное и логическое программирование
- Редакторы и компиляторы
- Офисные программы
- Работа с аудио видео
- Работа с компьютерной графикой и анимацией
- Автоматизация бизнеса
- Музыка
- Природное земледелие
- Рисование и живопись
§ 13. Основные правила нанесения размеров на чертеже
выполнены изображения. Правила нанесения размеров на чертежах установлены ГОСТ 2.307—68.
Размеры на чертеже указывают размерными числами, размерными и выносными линиями. Размерные числа на чертежах, как правило, указывают в миллиметрах без указания единиц измерения. В тех случаях, когда необходимо применять другие единицы измерения длины, их показывают после размерного числа.
Размерные числа наносят над размерной линией, возможно ближе к ее середине. Зазор между размерным числом и размерной линией должен быть около 1,0 мм. Высоту цифр размерных чисел принимают не менее 3,5 мм (рис. 7).
Размерная линия проводится параллельно отрезку, размер которого над ней наносится. Ее проводят между выносными линиями, проведенными перпендикулярно размерным. Допускается размерные линии проводить непосредственно к линиям видимого контура, осевым и центровым. В отдельных случаях размерная линия может проводиться не перпендикулярно выносной (рис. 8). Размерные линии ограничивают стрелки (рис. 9). В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны (рис. 10). Размер стрелки выбирают от принятой на чертеже толщины сплошной толстой основной линии. В пределах одного чертежа величина стрелок должна быть по возможности одинаковой. Не рекомендуется в качестве размерных линий использовать контурные, осевые, центровые и выносные линии.
Если длина размерной линии мала для размещения стрелок, то размерную линию продолжают за выносные линии, и размеры наносят, как показано на рис. 11.
Выносные линии проводят от границ измерений, они являются вспомогательными и служат для размещения между ними размерных линий. Выносные линии следует по возможности располагать вне контура изображения, перпендикулярно прямолинейному отрезку, размер которого необходимо указать. Выносные линии должны выходить за концы стрелок размерных линий на 1. 5 мм (рис. 12).
Минимальное расстояние от размерной линии до параллельной ей линии должно быть 10 мм, а между параллельными размерными линиями — 7 мм.
Угловые размеры на чертежах проставляются в градусах, минутах и секундах с указанием единиц измерения. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в его вершине. Выносные линии в этом случае проводятся радиально (рис. 13).
При различных наклонах размерных линий размерные числа линейных размеров располагают так, как показано на рис. 14, а, а угловые размеры — как показано на рис. 14, б. Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий-выносок (рис. 15).
Если для написания размерного числа мало места над размерной линией или это место занято другими элементами изображения и впи-
сать в него размерное число невозможно, размерное число наносят по одному из вариантов, приведенных на рис. 16.
С целью упрощения ряда изображений, создания удобств для чтения чертежа стандарт предусматривает применение условных обозначений в виде букв латинского алфавита и графических знаков, которые ставятся перед размерными числами. На чертежах применяются
знаки и буквы для обозначения диаметра и радиуса, длины дуги и квадрата, уклона и конусности, сферы, толщины и длины детали.
Перед размерным числом диаметра наносится знак 0 (рис. 17). Причем между знаком и числом никаких пропусков не предусмотрено. Для окружностей малого диаметра размерные линии стрелки и сам размер наносят по одному из вариантов, приведенных на рис. 18.
Перед размерным числом радиуса дуги всегда ставится знак в виде прописной латинской буквы R. Размерную линию в этом случае проводят по направлению к центру дуги и ограничивают только одной стрелкой, упирающейся в дугу или ее продолжение (рис. 19). Если величина радиуса на чертеже менее 6 мм, стрелку рекомендуется распо-
лагать с внешней стороны дуги. При необходимости задания положения центра дуги его отмечают пересечением центровых или выносных линий (рис. 20). В тех случаях, когда на чертеже изображена дуга большого радиуса, для которой центр можно не обозначать, размерную линию обрывают, не доводя до центра (рис. 21). Если же в этом случае центр необходимо отметить, допускается приближать его к дуге (рис. 22). Размерная линия в этом случае показывается с изломом 90°, и оба участка размерной линии проводятся параллельно. Не следует располагать на одной прямой размерные линии, выходящие из одного центра и предназначенные для обозначения размерных дуг. Радиусами рекомендуется обозначать дуги до 180°; дуги, величина которых составляет более 180°, обозначаются диаметром.
Знак дуги наносится над размерным числом (рис. 23). Длину дуги задают в линейных единицах, а размерное число, обозначающее дугу, наносится над размерной линией в соответствии с обычными требованиями.
Для простановки размеров квадрата применяют соответствующий знак D, высота которого равна 7 /10 высоты размерного числа (рис. 24, а). При ином расположении квадрата наносят размеры его сторон (рис. 24, б). Следует отметить, что знак квадрата наносят только на том изображении, на котором он проецируется в линию.
Знак конусности поверхности наносится на полке линии-выноски, расположенной параллельно оси конуса или на оси конуса (рис. 25, а). Знак конусности располагают так, чтобы его острый угол был направлен в сторону вершины конуса. Величину конусности определяют отношением разности диаметров двух поперечных сечений конуса к расстоянию между этими сечениями, т. е. k = D — dll, где D — диаметр большого сечения; d — диаметр меньшего сечения; / — расстояние между сечениями. Конусность указывают в виде простого дробного числа (рис. 25, б).
Знак уклона прямой указывают на полке линии-выноски. Уклон i представляет собой тангенс угла между данной прямой и горизонтальной или вертикальной прямой (рис. 26, а). Знак уклона располагается
так, чтобы острый угол его был направлен в сторону уклона прямой (рис. 26, б). Уклон, как и конусность, на чертеже задают простой дробью, в процентах или в промилях.
Для обозначения сферы на чертеже применяют знак диаметра или радиуса. В тех случаях, когда по чертежу сферу трудно отличить от других поверхностей, перед знаком радиуса или диаметра допускается добавлять слово «Сфера». Надпись на чертеже выполняется по типу «Сфера диаметр 17» или «Сфера R10» (рис. 27).

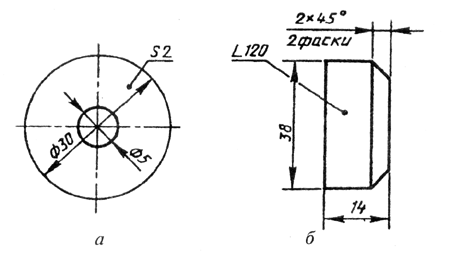

Простые плоские детали изображаются в виде одной проекции. В этих случаях ее толщину обозначают строчной буквой s и надпись на чертеже выполняется по типу s2 и располагается на полке линии-выноски (рис. 28, а). Длину предмета указывают буквой / (рис. 28, б).
Фаски на чертежах наносят двумя линейными размерами (рис. 29, а) или одним линейным и одним угловым (рис. 29, б). В том случае, если
угол наклона образующей конуса равен 45°, применяют упрощенное обозначение фаски, когда размерная линия проводится параллельно оси конуса, а надпись выполняется по типу «2 х 45» (рис. 29, в).
ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ
1. Какие существуют классификационные группы стандартов ЕСКД?
2. Сколько листов формата А4 содержится в формате А1?
3. Какие правила расположения основной надписи на формате?
4. Каково содержание основной надписи?
5. Какие вы знаете масштабы?
6. Как обозначаются масштабы?
7. Какова толщина осевых, центровых, выносных и размерных линий?
8. Какие линии используются для обводки контура?
9. Чем определяется размер шрифта?
10. Как определяется высота строчных букв?
11. Какие знаки используются при нанесении размеров?
12. На каком расстоянии друг от друга и от контурной линии проводят размерные линии?
13. Когда проставляют знак диаметра 0, а когда знак радиуса R?
14. Где наносят на чертеже размер числа относительно размерной линии?
15. Как влияет масштаб изображения на величину наносимых на чертеже размеров?
16. Что такое уклон, как его обозначают на чертеже?
17. Что такое конусность, как ее обозначают на чертеже?
18. Как обозначают конические фаски на чертеже
