Линзы для электронной оптики: виды, характеристики и назначение

Типы и параметры линз для электронной оптики: фундаментальный обзор

Управление потоками заряженных частиц требует инструментов, сопоставимых по точности с методами волновой оптики, но работающих в условиях вакуума и электромагнитных полей. Электронная оптика базируется на способности электрических и магнитных полей отклонять и фокусировать пучки электронов, что делает создание высокоточных устройств невозможным без использования специализированных компонентов. Проектирование электронно-оптических систем опирается на глубокое понимание механики движения заряженных частиц, где линзы для оптики выступают основными элементами управления траекторией пучка, позволяя формировать сфокусированные изображения на наноуровне или обеспечивать передачу энергии в узкоспециализированных установках. Физические принципы, лежащие в основе этих устройств, позволяют преодолевать дифракционный предел, характерный для световых приборов, что обеспечивает разрешение, недоступное для классических микроскопов.

Каждая электронно-оптическая система сталкивается с проблемой аберраций, которые неизбежно возникают при прохождении пучка через неоднородные поля. Сферическая и хроматическая аберрации ограничивают разрешение электронных приборов, требуя применения корректоров и прецизионной настройки геометрии линз. Развитие технологий привело к созданию различных конфигураций полей, каждая из которых оптимизирована под конкретную задачу: от электронной литографии до просвечивающей электронной микроскопии высокого разрешения. Стабильность параметров поля становится критическим фактором, так как даже незначительные флуктуации тока или напряжения приводят к потере фокусировки и размытию изображения. Инженерный подход к выбору конфигурации элементов требует учета не только энергетических характеристик пучка, но и динамических свойств всей системы в целом.

Техническая реализация электронных линз значительно отличается от привычных стеклянных аналогов. Здесь нет преломления в классическом смысле, так как показатель преломления в электронной оптике является функцией электрического потенциала или магнитной индукции. Это создает уникальные возможности для управления пучком в реальном времени, однако накладывает жесткие требования к материалам, из которых изготавливаются полюсные наконечники магнитных линз или электроды электростатических конструкций. Чистота вакуума, качество обработки поверхностей и точность сборки определяют итоговую эффективность прибора. Понимание того, как распределение потенциала влияет на траекторию электронов, позволяет инженерам проектировать системы с минимальными искажениями, обеспечивая высокую воспроизводимость результатов в исследовательских и промышленных задачах, где точность позиционирования пучка является ключевым показателем успешности технологического процесса.

Принципы работы и устройство линз для электронной оптики

Инженеры при проектировании высокоточных систем сталкиваются с необходимостью управления траекторией заряженных частиц, где классические законы преломления света оказываются бесполезными. В отличие от стандартных решений, линзы для оптики в электронных приборах функционируют исключительно за счет создания специфических полей, воздействующих на поток электронов. Фундаментальные исследования П. Глюкмана и И. В. Губкина подтверждают: управление пучком происходит посредством электростатических или магнитных сил, а не через изменение коэффициента преломления среды.

Эффективная фокусировка электронного пучка достигается реализацией двух основных физических принципов. Разработчики выбирают между электростатическими и магнитными конфигурациями в зависимости от требуемой энергии частиц и допустимого уровня аберраций. Применение каждой из них имеет свои особенности:

Заметка редакции: Стабильность фокусировки напрямую зависит от чистоты питающего напряжения; даже незначительные пульсации тока приводят к размытию электронного пучка и потере разрешения системы.

Основные типы линз и их конфигурации

• Магнитная линза: использует соленоид с осесимметричным полем, где радиальные силы обеспечивают схождение пучка к оси. Фокусное расстояние здесь напрямую зависит от квадрата магнитной индукции в рабочем зазоре, что позволяет гибко регулировать параметры системы через изменение тока обмотки.
• Электростатическая линза: базируется на системе коаксиальных электродов. Разность потенциалов, достигающая 100–300 кВ, формирует мощное поле для контроля сильно сходящихся пучков, что критично для просвечивающей электронной микроскопии.

Выбор оптимальных линз для оптики требует учета предельных характеристик устройства. Без внедрения дополнительных корректирующих элементов стандартные магнитные и электрические линзы в электронном микроскопе ограничиваются разрешением около 0,1 нм из-за неизбежных сферических аберраций. Интеграция Cs-корректоров кардинально меняет ситуацию, снижая коэффициент аберрации с 1–2 мм до 0,01–0,02 мм. Подобная модернизация электронно-оптической системы позволяет инженерам достигать субнанометрового уровня детализации.

Процесс формирования пучка электронов требует высокой стабильности питающих напряжений и точности изготовления геометрии электродов. Магнитная фокусирующая линза должна быть спроектирована с учетом минимизации паразитных полей, которые вносят искажения в итоговое изображение. В современной индустрии линзы для оптики подбираются с учетом совместимости с источниками питания, способными поддерживать заданные киловольтные уровни без пульсаций.

Специалисты по закупкам при подборе компонентов для электронной оптики обращают внимание на точность исполнения зазоров и качество магнитопроводов. Правильно подобранная электронно-оптическая линза обеспечивает стабильность работы всего диагностического комплекса на протяжении всего жизненного цикла. Использование сертифицированных элементов гарантирует предсказуемость характеристик при сборке сложных установок, где линзы для оптики являются ключевым узлом.

Применение передовых материалов в производстве корпусов и обмоток позволяет повысить надежность, когда эксплуатируются линзы для оптики в условиях интенсивных нагрузок. Когда электронная оптика требует предельной чистоты пучка, инженеры отдают предпочтение проверенным решениям с минимальными допусками на отклонение оси. Выбирая линзы для оптики из нашего каталога, вы получаете компоненты, соответствующие строгим техническим регламентам промышленного оборудования.

Основные разновидности электромагнитных и электростатических линз

Инженеры при проектировании высокоточных установок сталкиваются с необходимостью выбора между различными типами фокусирующих узлов, основываясь на требуемой динамике электронного пучка. Разделение компонентов на магнитные и электростатические варианты обусловлено физикой взаимодействия поля с заряженными частицами, что напрямую влияет на стабильность фокусировки электронного пучка в условиях промышленной эксплуатации. Подбор подходящей детали из ассортимента линз для оптики требует четкого понимания симметрии поля, которая предопределяет траекторию движения электронов и общие габариты электронной оптики.

Классификация электронных линз базируется на типе генерируемого поля, обеспечивающего управление потоком. Магнитные системы, включая электромагнитные и магнитостатические исполнения, успешно применяются там, где требуется высокая разрешающая способность. Электростатические линзы, в свою очередь, обладают уникальными характеристиками симметрии, позволяя инженерам гибко варьировать параметры пучка при создании сложных электронно-оптических систем. В каталоге представлены линзы для оптики, прошедшие стендовые испытания на соответствие жестким промышленным стандартам.

Редакторская заметка: Электростатические линзы быстрее реагируют на изменение напряжения, что делает их предпочтительными для систем с высокочастотной модуляцией, тогда как магнитные аналоги обеспечивают меньшие аберрации при работе с пучками высокой энергии.

Типология электростатических систем

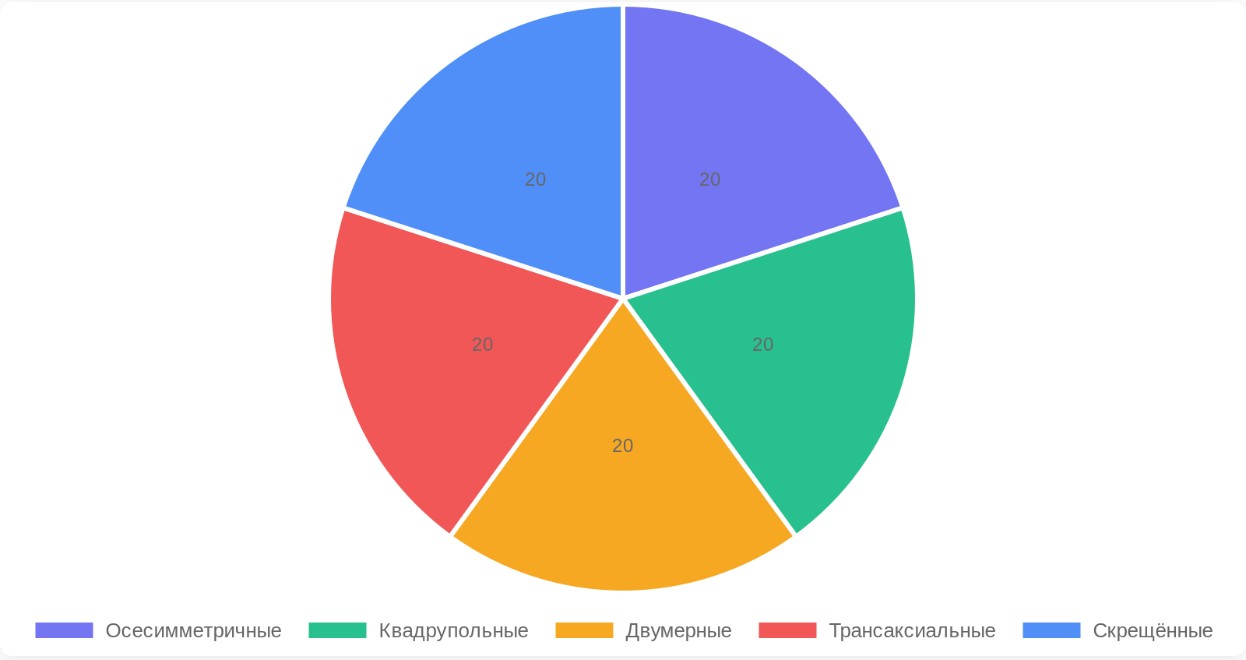

Специализированная электростатическая линза проектируется под конкретную задачу формирования пучка электронов, где ключевую роль играет распределение потенциала. Согласно фундаментальным исследованиям, выделяют пять основных разновидностей таких элементов, каждая из которых оптимизирована под специфические условия работы оборудования:

• Осесимметричные линзы: стандартные компоненты для базовых задач фокусировки.
• Квадрупольные линзы: критически важны для коррекции астигматизма в мощных установках.
• Двумерные и трансаксиальные линзы: применяются в узкоспециализированных электронно-оптических системах.
• Скрещённые электростатические линзы: обеспечивают специфическое управление траекторией в условиях ограниченного пространства.

Осесимметричные модификации внутри этого класса дополнительно подразделяются на иммерсионные, одиночные и катодные элементы. Одиночная электростатическая линза, реализованная системой из цилиндрических электродов, создает симметричный потенциал относительно средней плоскости. Такая архитектура гарантирует одинаковую электронно-оптическую силу по обе стороны от компонента, что упрощает интеграцию в серийные устройства. Подобные линзы для оптики обеспечивают стабильность работы при высоких нагрузках, минимизируя искажения пучка.

Особенности иммерсионных и магнитных решений

Иммерсионные линзы кардинально отличаются от одиночных аналогов несимметричным распределением потенциала, что обуславливает их ускоряющие свойства. Использование этих компонентов оправдано в тех узлах, где требуется не только фокусировка, но и изменение энергии электронов на пролете. Интеграторы часто выбирают такие линзы для оптики при проектировании ускорительных секций, где точность геометрических параметров электродов определяет конечную эффективность установки.

Магнитная линза, работающая на принципах взаимодействия с магнитным полем, остается незаменимым инструментом, когда требуется фокусировка электронного пучка высокой плотности. В отличие от электростатических аналогов, эти компоненты позволяют варьировать фокусное расстояние в широком диапазоне без изменения ускоряющего напряжения. Применение качественных линз для оптики магнитного типа гарантирует долговечность оборудования за счет отсутствия высокого напряжения на элементах конструкции, подверженных износу. Наш ассортимент позволяет подобрать линзы для оптики с заданными параметрами индукции, что критично для современных аналитических и производственных систем. Профессиональный подбор линз для оптики на этапе проектирования исключает риск возникновения аббераций, обеспечивая стабильное формирование пучка электронов в любых режимах работы.

Ключевые технические характеристики и параметры выбора

Интеграция прецизионных компонентов в состав электронно-оптической системы требует точного понимания физических лимитов, заложенных в конструкцию оборудования. Ошибки при подборе комплектующих приводят к деградации пучка еще до его взаимодействия с образцом или целевой мишенью. Инженеры, оперирующие высокими энергиями, сталкиваются с необходимостью балансировать между силой фокусировки и уровнем паразитных искажений, которые определяют конечную разрешающую способность всей установки.

Основой проектирования выступает управление коэффициентами аберраций, где ключевую роль играют параметры сферической и хроматической составляющих. В классических осесимметричных магнитных электронных линзах эти показатели жестко привязаны к фокусному расстоянию. Практика показывает, что значения коэффициентов Cs и Cc обычно сопоставимы и варьируются в диапазоне от одного до двух фокусных расстояний. Понимание этой закономерности, описанной в фундаментальных работах Шерцера и уточненной в трудах Хоукса и Каспера, является критическим при расчете геометрии магнитных полей для конкретной прикладной задачи.

Факторы влияния на разрешение и фокусировку

Для достижения субнанометровых параметров фокусировки электронного пучка стандартных решений зачастую недостаточно. В просвечивающих микроскопах, работающих при ускоряющем напряжении 200 кВ, без внедрения специализированных корректоров аберраций предел разрешения ограничен значением 0,2–0,3 нм. Переход к использованию корректирующих многополюсных линз позволяет преодолеть этот барьер, обеспечивая разрешение менее 0,1 нм, вплоть до 0,05 нм, что критично для современной наноэлектроники.

Подбор линзы для оптики базируется на нескольких базовых технических критериях, влияющих на стабильность работы системы:

• Величина интеграла магнитного поля вдоль оптической оси, которая прямо определяет интенсивность фокусировки.
• Допустимый диапазон ускоряющих напряжений, влияющий на выбор материала магнитопровода и геометрию полюсного наконечника.
• Геометрические размеры зазора, ограничивающие плотность магнитного потока и общую эффективность линзы.
• Стабильность источников питания, так как малейшие флуктуации тока в обмотках магнитной фокусирующей линзы мгновенно отражаются на фокусном расстоянии.

Управление фокусным расстоянием в магнитных системах осуществляется за счет изменения интеграла магнитного поля. Увеличение этого параметра приводит к уменьшению фокусного расстояния, что позволяет создавать сильные линзы с рабочим отрезком всего несколько миллиметров при энергиях электронов порядка сотен кэВ. Такая конфигурация линз для оптики требует не только высокой точности изготовления, но и жесткого контроля тепловых расширений в процессе эксплуатации.

При выборе линзы для оптики важно учитывать совместимость с существующей вакуумной архитектурой и требованиями по охлаждению. Электронно-оптическая линза должна интегрироваться без внесения дополнительных помех, способных исказить траекторию заряженных частиц. Закупка компонентов с подтвержденными характеристиками по напряженности поля и аберрационным коэффициентам существенно сокращает время пусконаладочных работ, минимизируя необходимость в тонкой подстройке на объекте.

Специалисты по закупкам часто сталкиваются с вопросом долговечности материалов и их магнитной проницаемости. Правильно подобранные линзы для оптики обеспечивают воспроизводимость параметров пучка при длительных циклах работы, что является обязательным требованием для промышленных систем контроля качества. Использование проверенных решений в области электронных линз гарантирует соответствие заявленным техническим характеристикам оборудования на всем жизненном цикле изделия.

Наличие точных данных о характеристиках линзы для оптики позволяет инженерам-разработчикам заранее моделировать поведение пучка. Игнорирование этих параметров на этапе проектирования ведет к потере времени и удорожанию производства. Мы предоставляем подробную документацию на каждую линзу для оптики, включая расчетные графики аберраций, что облегчает выбор оптимального компонента для специфических задач формирования пучка электронов.

Роль линз в формировании пучка и разрешающей способности приборов

Инженеры при проектировании высокоточных систем часто сталкиваются с тем, что даже идеально рассчитанная электронно-оптическая система теряет эффективность из-за микроскопических отклонений в геометрии поля. Формирование пучка электронов требует не просто наличия силового воздействия, а прецизионного управления траекторией каждой частицы. Качественные линзы для оптики в данном контексте выступают первичным инструментом подавления шумов и искажений, напрямую влияя на итоговую четкость изображения или точность воздействия на мишень.

Электростатическая линза является фундаментальным компонентом большинства приборов, где требуется динамическое управление потоком заряженных частиц. Согласно исследованиям В. М. Аграновича, именно характеристики этих элементов предопределяют предельную разрешающую способность всей установки. Уровень аберраций, вносимых компонентом, диктует жесткие рамки для разработчика: чем ниже паразитные искажения, тем стабильнее пучок на выходе из апертуры. Мы предоставляем инженерам доступ к компонентам, где геометрия электродов оптимизирована для минимизации подобных потерь.

Физические ограничения и методы их преодоления

Теоретический предел разрешения любого прибора, будь то просвечивающий электронный микроскоп или промышленная установка для литографии, жестко лимитирован дифракцией. Применяя критерий Рэлея, специалисты оценивают угловое разрешение круговой апертуры как θ ≈ 1,22 λ / D. Переход от фотонных систем к потокам быстрых электронов позволяет радикально уменьшить эффективную длину волны λ, что переводит прибор в диапазон крайне высоких пространственных частот. Линзы для оптики в этом процессе играют роль фильтров, сжимающих пучок до размеров, сопоставимых с межплоскостными расстояниями в кристаллической решетке.

Практическая реализация систем с экстремальным разрешением часто упирается в сферическую аберрацию, свойственную объективным линзам. Использование корректоров сферической аберрации (Cs-корректоров) стало поворотным моментом в электронной микроскопии. Внедрение таких технологий позволяет достичь колоссального прогресса в детализации:

• Стандартное разрешение без коррекции: около 0,2 нм.
• Разрешение после интеграции Cs-корректоров: 0,05 нм и менее.
• Стабильность пучка: значительное повышение контрастности при работе с тонкими срезами материалов.

Выбор подходящей оптики всегда базируется на балансе между диаметром апертуры и допустимым уровнем искажений. Специалисты, подбирающие линзы для оптики в нашем каталоге, получают доступ к компонентам, протестированным на соответствие этим критическим параметрам. Мы обеспечиваем полную техническую прозрачность, предоставляя данные по аберрационным характеристикам для каждой серии.

Магнитная фокусирующая линза дополняет электростатические аналоги, позволяя достигать сверхвысокой плотности тока в пятне фокусировки. В условиях промышленного производства электроники такие линзы для оптики обеспечивают воспроизводимость параметров от цикла к циклу. Использование качественных материалов сердечника и точность намотки обмоток исключают дрейф пучка, связанный с тепловыми расширениями системы.

Интеграция передовых линз для оптики в современные электронно-оптические системы требует учета не только статических параметров, но и динамической реакции на изменение энергии пучка. Наши эксперты готовы проконсультировать по вопросам совместимости конкретных линз для оптики с вашими источниками электронов. Мы гарантируем быструю поставку компонентов, прошедших метрологический контроль, что сокращает время на отладку опытных образцов и запуск серийного производства.

Сферы применения электронной оптики в современной науке и промышленности

Инженеры, работающие над созданием прецизионных измерительных комплексов, ежедневно сталкиваются с необходимостью управления заряженными частицами на субмикронном уровне. Применение высокоточных компонентов позволяет трансформировать хаотичный поток электронов в направленный инструмент для глубокого анализа структуры материи. Интеграция таких решений в технологические линии требует понимания того, как именно электронно-оптическая линза влияет на итоговую точность производственных циклов в микроэлектронике и материаловедении.

Фундаментальное значение электронная оптика приобрела благодаря способности преодолевать дифракционный предел, присущий световым системам. В то время как классические оптические приборы ограничены разрешением около 200 нм, электронные аналоги обеспечивают показатели на уровне 0,1 нм. Этот качественный скачок стал возможен благодаря развитию теории фокусировки электронного пучка, заложенной работами Шпольского и его коллег. Сегодня использование данных технологий в следующих областях определяет вектор развития высокотехнологичных отраслей:

Применение в электронной микроскопии и нанотехнологиях

Магнитная линза является центральным узлом в современных просвечивающих электронных микроскопах (ПЭМ). Высокая стабильность параметров таких компонентов позволяет достигать колоссальных увеличений до 10⁶ крат. Специалисты по физике твердого тела используют возможности формирования пучка электронов для визуализации отдельных атомных колонн в кристаллической решетке. Подобный уровень детализации критически важен для исследований в области материаловедения, где малейшее отклонение в структуре материала может привести к деградации готового устройства.

Сканирующая электронная микроскопия (СЭМ) опирается на иные принципы управления потоком. Здесь магнитные объективные и конденсорные линзы формируют сверхтонкий зонд диаметром менее 1 нм. Такое сфокусированное воздействие позволяет проводить:

• Контроль топологии интегральных схем на этапе межоперационного тестирования.
• Выявление микродефектов и разрывов проводящих линий в полупроводниковых структурах.
• Анализ состава поверхностей с разрешением в десятки нанометров.

Технологии электронно-лучевой литографии

Производство современных полупроводников невозможно без прецизионного прототипирования наноразмерных структур. Электронно-оптическая система в литографических установках выступает ключевым инструментом формирования рисунка на резисте. Использование линз для оптики с энергиями пучка в десятки кэВ обеспечивает создание элементов с топологией менее 10 нм. Это позволяет производителям микроэлектроники кратно увеличивать плотность интеграции компонентов на кристалле, обеспечивая работу процессоров нового поколения.

Выбор конкретной архитектуры системы, включающей электростатические линзы или магнитные фокусирующие линзы, зависит от требуемой динамики пучка и условий вакуумной среды. Мы предлагаем компоненты, прошедшие жесткую проверку на соответствие заявленным характеристикам, что исключает риск появления аберраций при сборке сложных установок. Стабильность электромагнитных полей, генерируемых нашими линзами для оптики, гарантирует воспроизводимость результатов при массовом производстве сложных наноструктур.

Оптимизация процессов формирования пучка электронов требует учета множества факторов: от паразитных наводок до температурных деформаций корпуса линзы. Линзы для оптики, представленные в нашем каталоге, проектировались с учетом требований к долгосрочной стабильности в условиях интенсивных нагрузок. Поставка сертифицированных элементов для электронной оптики позволяет нашим клиентам минимизировать время на отладку опытных образцов, обеспечивая быстрый переход к серийному выпуску продукции с заданными параметрами точности.

Часто задаваемые вопросы

Об авторе

Виктор Соколов — специалист по оптическим системам

Выбор линз для электронной оптики требует четкого понимания технических требований конкретной системы, будь то электронный микроскоп или оборудование для литографии. Оптимальные характеристики зависят от баланса между аберрациями, фокусным расстоянием и стабильностью электромагнитного поля. Игнорирование специфики электростатических или магнитных линз приводит к потере разрешения и снижению точности фокусировки пучка заряженных частиц.

Эффективность работы приборов прямо зависит от точности юстировки и качества изготовления линз. При этом даже самые совершенные компоненты могут терять свои свойства из-за микроскопических загрязнений или воздействия остаточных газов в вакуумной камере. В условиях серийного производства реальным ограничителем становится не теоретический предел оптики, а чистота среды, в которой функционирует электронный луч.

Источники

1. M. A. Krivoglaz. Дифракция рентгеновских лучей и нейтронов в неидеальных кристаллах. Наука, 2011.
2. O. Scherzer. О теоретическом пределе разрешающей способности электронного микроскопа. Физика электронной оптики, 1936.
3. L. Reimer. Просвечивающая электронная микроскопия: физика формирования изображения и микроанализ. Спрингер, 1997.
4. D. B. Williams, C. B. Carter. Просвечивающая электронная микроскопия: руководство для материаловедов. Спрингер, 2013.
5. P. B. Hirsch, A. Howie, R. B. Nicholson. Электронная микроскопия тонких кристаллов. Издательство Р. Э. Кригера, 1992.
6. J. C. H. Spence. Экспериментальная электронная микроскопия высокого разрешения. Издательство Оксфордского университета, 1988.
7. P. W. Hawkes, E. Kasper. Основы электронной оптики. Академическая пресса, 1996.
