Як створити рамку в AutoCAD
Рамка — обов’язковий елемент листа робочого креслення. Форма і склад рамки регламентується нормами єдиної системи конструкторської документації (ЕСКД). Основне призначення рамки — містити дані про креслення (назва, масштаб, виконавці, позначки та інша інформація).
В даному уроці ми розглянемо, як зробити рамку при кресленні в Автокаде.
- Як створити рамку в AutoCAD
- Малювання і завантаження рамок
- Додавання рамки за допомогою модуля СПДС
Як створити рамку в AutoCAD
Малювання і завантаження рамок
Самий тривіальний спосіб створення рамки — викреслити його в графічному полі за допомогою інструментів малювання, знаючи, при цьому, розміри елементів.
Не будемо детально зупинятися на цьому способі. Припустимо, що ми вже вияскравили або скачали рамки необхідних форматів. Розберемося, як додати їх до креслення.
1. Рамка, що складається з безлічі ліній повинна бути представлена у вигляді блоку, тобто всі її складові (лінії, тексти) повинні бути єдиним об’єктом.
2. Якщо ви хочете вставити в креслення готову рамку-блок, виберіть «Вставка» — «Блок».
3. У вікні, натисніть кнопку огляд і відкрийте файл з готовою рамкою. Натисніть «ОК».
4. Визначте точку вставки блоку.
Додавання рамки за допомогою модуля СПДС
Розглянемо більш прогресивний спосіб створення рамок в Автокаде. В останніх версіях цієї програми є вбудований модуль СПДС, що дозволяє оформляти креслення відповідно до вимог ГОСТ. Рамки встановлених форматів і основні написи є його невід’ємною частиною.
Це доповнення позбавляє користувача від креслення рамок вручну і пошуку їх в інтернеті.
1. На вкладці «СПДС» в розділі «Формати» натисніть «Формат».
2. Виберіть варіант оформлення листа, наприклад, «Альбомний А3». Натисніть «ОК».
3. Вкажіть точку вставки в графічному полі і рамка тут же з’явиться на екрані.
4. Не вистачає основного напису з даними про креслення. У розділі «Формати» виберіть «Основний напис».
5. У вікні підберіть відповідний тип написи, наприклад, «Основний напис для креслень СПДС». Натисніть «ОК».
6. Вкажіть точку вставки.
Таким чином, можна наповнити креслення усіма необхідними штампами, таблицями, специфікаціями і відомостями. Щоб внести дані в таблицю просто виділіть її та натисніть двічі на потрібній комірці, після чого вводьте текст.
Отже, ми розглянули кілька способів додавання рамки в робочий простір Автокад. Більш кращим і швидким по праву можна назвати додавання рамки за допомогою модуля СПДС. Рекомендуємо використовувати цей інструмент для оформлення проектної документації.
- ← Застосування динамічних блоків в AutoCAD
- Як перенести креслення з AutoCAD в Microsoft Word →
Создание и удаление рамки в AutoCAD
Тем, кому приходится постоянно создавать чертежи, полезно скачать и предварительно проинсталлировать на своём компьютере программу Автокад, представляющую собой отличный инструмент для выполнения таких задач. Нормами ЕСКД предусмотрено обязательное наличие рамки на всех листах чертежей. Именно по этой причине многие начинающие пользователи желают разузнать, как вставить рамку на готовый или только что создаваемый чертеж при работе с программным обеспечением Автокад.
На просторах интернета можно найти достаточное количество статей, содержащих инструкцию, как создать и вставить рамку, как добавить несколько дополнительных изображений. Можно найти даже видеоинструкции, просматривая которые гораздо проще разобраться в последовательности выполнения определённых манипуляций. Однако для этого сначала все эти инструкции нужно разыскать, а для этого придётся потратить некоторое время. Если же вы испытываете явный дефицит времени, если вам так важно быстро выполнить технические задачи, подготовить дипломный проект, а вы даже не догадываетесь, как сделать простую рамку в Автокаде, тогда мы готовы предоставить готовое решение. Изучите наши рекомендации, повысьте свой пользовательский уровень, позвольте себе не только легко создавать чертежи, но и получать максимальное моральное удовлетворение от таких действий.
Рамки в AutoCAD
Работая в такой программе как Автокад, можно по-разному добавлять и убирать рамочный контур. Мы рекомендуем ознакомиться со всеми способами, а уже впоследствии сориентироваться и остановить свой выбор на наиболее простом способе для вашего понимания.
Конкретный контур на чертеж можно добавить при помощи модуля СПДС, а также самостоятельно начертить, воспользовавшись инструментами для рисования.
Рисование и добавление рамок
Если вы решились самостоятельно создавать новую рамку, первоначально тщательно уясните для себя все размеры, которые должны сопровождать ваш графический элемент. На панели главного меню можно легко обнаружить инструменты, при помощи которых можно чертить линии, создавать ячейки, рисовать столбики и осуществлять прочие чертёжные манипуляции.
Вставка блока в Autocad
Создавать рамочный контур с нуля мы рекомендуем вам только в тех случаях, когда он по каким-то параметрам является уникальным, соответственно, найти его невозможно. Не забудьте только после успешного завершения такого созидательного процесса сохранить созданный вами уникальный рамочный объект, чтобы иметь возможность впоследствии его использовать повторно, а не тратить время вновь на его создание.
Вставка готовой рамки в Autocad
Если вам нужно поместить на листе рамку, которая была ранее создана или ту, которую можно рассматривать в качестве часто используемого шаблона, тогда можно проделать иные действия, вставляя на лист сразу готовый графический объект.
Рамку не зря рассматривают единым объектом, поскольку она состоит из множества отдельных составляющих, которые впоследствии фиксируются в единый блок.
Итак, для того чтобы вставить рамку-блок, отыщите на панели меню параметр «Вставка», кликните по нему, чтобы проследовать далее в подменю «Блок». После этого откроется диалоговое окно, в котором вам предложат указать путь, где сохранена ранее созданная рамка-блок или находятся скаченные вами образцы. Остаётся кликнуть по знакомой кнопке «Ok» и указать на рабочем листе место, куда будет вставлен желаемый графический объект.
Определение точки вставки блока в Autocad
Работа с модулем СПДС
В самой программе AutoCAD встроен модуль СПДС, содержащий целый набор всевозможных рамочных контуров, полностью отвечающих требованиям ГОСТ. В таких случаях в рамку уже вставлены все основные надписи, поэтому исключается необходимость тратить время на рисование объекта в ручном режиме. Также имеется возможность выбрать рамочный контур со штампом, который прописан в техническом задании.
Итак, откиньте в стороны излишние сомнения, нарисуйте желаемую рамку, воспользовавшись модулем СПДС. На панели инструментов найдите параметр «СПДС», кликните по нему. После таких действий ниже откроется дополнительное подменю, в котором найдите параметр «Формат», нажмите на него.
Теперь вам нужно выбрать размер листа, на который вы желаете поместить картинку, рамочный контур. Выбрав неправильное значение листа, получите не совсем впечатляющий результат. Именно по этой причине первоначально определитесь, какой формат листа вам нужен. После этого на рабочем листе укажите точку вставки желаемого графического объекта. Теперь вы сможете практически убедиться в том, что с модулем СПДС поместить рамку очень просто.
Выбор шаблона листа в Autocad
Не забудьте и о том, что большинство стандартных рамочных контуров обязательно сопровождаются установленными надписями. Конечно, вы опять-таки можете всё прописать вручную. Однако если вы испытываете дефицит времени, мы рекомендуем автоматизировать также выполнение и такой задачи.
Нажав на параметр «Формат», выберите подпункт «Основные надписи», после этого откроется окно, в котором будут перечислены варианты часто встречающихся надписей. Вам остаётся только выбрать тот вариант, который полностью подходит под требования задачи. И уже только после завершения выполнения таких действий можно выводить чертёж на печать.
Основная надпись для чертежей СПДС
Удаление рамок
К сожалению, иногда мы рисуем, по причине своей неопытности или недопонимания условий задачи, с первого раза не тот контур, который требуется. Соответственно, возникает необходимость разобраться в том, как убрать рамку, если она оказалась лишней или неподходящей. Кстати, иногда возникает необходимость удалить такой графический объект, который окружает вставленный рисунок по контуру. Мы предлагаем вам рассмотреть способы удаления любых разновидностей рамок.
На панели инструментов найдите параметр «Редактировать», далее выберите «Объект», после этого переведите курсор мышки на «Внешние ссылки», в завершении остаётся кликнуть по параметру «Контур» и отключить его. Теперь нежелательный графический объект исчезнет с рабочего листа.
Итак, мы уверены, что после прочтения этих рекомендаций вы сможете легко, по мере необходимости, добавлять или удалять рамки, выполнять различные технические задачи, связанные с созданием новых чертежей.
Рамка по ГОСТу для Autocad
Каждый мужчина должен построить дом, посадить дерево и вырастить сына. А каждый проектировщик, должен еще и сделать свою рамку для чертежей.
Этот пункт я выполнил и представляю вам рамку, которая заполняется автоматически из свойств документов.
Как это работает. У любого dwg-файла можно создать свойства документа и потом ссылаться на них.
Я создал все поля, которые используются в рамке. Пользователю остается их заполнить и все рамки, которые используются внутри файла — как в модели, так и на листах, получат эти свойства себе автоматически.
Для этого заходим в свойства чертежа:
И заполняем нужные нам поля:
Вуаля! Все рамки у нас автоматически заполнились. Остается заполнить только поле «Название чертежа» и порядковые номера листов. Если использовать рамки в пространстве листов, то там тоже много чего можно автоматизировать.
Ну и сама рамка не абы какая. В ней собраны все форматы и штампы.
А чтобы вообще удобно было, то самый распространенный у меня формат сделан еще и динамическим. Альбомную рамку А3 и А2 можно растягивать до нужного формата:
Ну и разумеется — аннотативность тоже имеется.
1 год назад
Где ты был в 2003-ем ? Когда меня с этой рамкой заебали.
раскрыть ветку
1 год назад
СПДС рамка чем не угодила?
раскрыть ветку
1 год назадФормат листа тоже можно выводить автоматически и лучше делать переключение форматов с помощью таблицы выбора, а формы основной надписи с помощью видимости.
Так удобнее будет учесть все форматы листа, включая нестандартные + возможность вывода наименования формата в атрибут.
А названия лейаутов выводить или как номер листа или как название (а вообще советую использовать подшивки, так вообще все заполнение штампа можно брать из свойств подшивки)
раскрыть ветку
1 год назад
Эх, старовер. Сжигать на костре таких за то, что рамка в пространстве «модель».
раскрыть ветку
1 год назадя тупо уже лет 5-6 один и тот же DWG с рамкой клепаю как шаблон)
просто меняю всю инфу в ячейках
Лучшие посты за сегодня
15 часов назад
Когда душа просит творчества, а руки из ж*пы растут
Не так давно листала я тут посты, и увидела пост девушки, которая шьёт «всратые» игрушки на заказ.
Ну и вот, решила попробовать сшить то, что шьёт она — так сказать, бросить вызов самой себе) Заказ был вот на такого зайца (меня тут в комментах поправили — это кролик), именно с таким выражением морды:
Итак. Швея из меня плохая, раскройщица вообще говно) но))
энтузиазм заставил меня решиться.
Первым делом я подумала, что рискованно сразу резать тот кусочек искусственного меха, что у меня завалялся. Поэтому, я порезала хрен знает что за ткань, сшила, и наметила, где надо будет переделывать.
Получилась вот эта хтонь:
Ммм. Хуита)
Ладно, это было самое уродливое, выдыхайте))
Потом скучное вырезание из меха, урезание щёк, ковыряние с размерами туловища и наклоном головы.
Ааааа, кстати, для такого дела я даже не пожопилась, и купила глазки и носик))
Но глазки, просто глазки — радужка без белка. А на картинке есть белок у глаз! И тогда, движимая бурной фантазией, я отрыла крышку из-под покупной квашеной капусты и стала резать белки. И зубы. И даже брови, но про них потом.
в итоге, стало получаться что-то такое.
Это порезанная крышка. А то вдруг, не поверите, скажете, что я вру. А я не вру)
Белки изначально были кругловатые, потом подрезала, чтоб в мех не утапливать:
Две эти загогулины, это будущие брови:
Брови моё ноу-хау) из-за пластиковой основы, на которую я наклеила мех — надбровные дуги кажутся очень натуральными.
Уши пришлось делать на проволоке.
Короче, не буду вас мучить, встречайте Костика (по моей версии) или Олега (по версии дочери).
Сшито криво, косо, но я и не на продажу шила, это раз, а во-вторых — это моя первая попытка сшить что-то реально похожее на мягкую игрушку))
Костик-Олег, мне кажется, собой недоволен. Зато довольна дочь, ну и я собой горжусь, потому что хоть и вышло и не очень похоже, но я очень старалась!
Спасибо за внимание, всем бобра))Показать полностью 9
Поддержать
23 часа назад
Заготовка для профессионалов
Показать полностью 1
16 часов назад
Единственная моя.
Те, кто говорит, что никогда не били и не будут бить женщину, просто не встретили ту единственную.
Поддержать
17 часов назадКак достали джипари и квадрики раздалбывать лесные дороги!
Показать полностью 1
Поддержать
15 часов назадПретензий нет, сомнений тоже
17 часов назад
Кто понял, тот понял
Показать полностью 1
Поддержать
Писатель Михаил Злобин
Подписаться
12 часов назадПикабу — это дед
Появилась мысль, что Пикабу имеет удивительно много схожего с каким-нибудь сферическим дедом в вакууме. Он точно так же по пятому кругу травит одни и те же шутки с анекдотами. Лучше всех знает, как управлять страной и какие проводить реформы. Часто жалуется на здоровье и растущие цены, ворчит на бестолковую молодежь, пересказывает новости. Может ни с того ни с сего начать делиться народными рецептами. А как подвыпьет, так принимается ностальгировать по прошлому и на ходу сочинять всякие небылицы.
И под настроение достает еще альбом, который он от бабки прячет, со срамными картинками из журналов для взрослых.
А то и вовсе за столом пускается в рассказы о своем геморрое 🙂12 часов назад
Время беспощадно
Показать полностью 1
23 часа назад

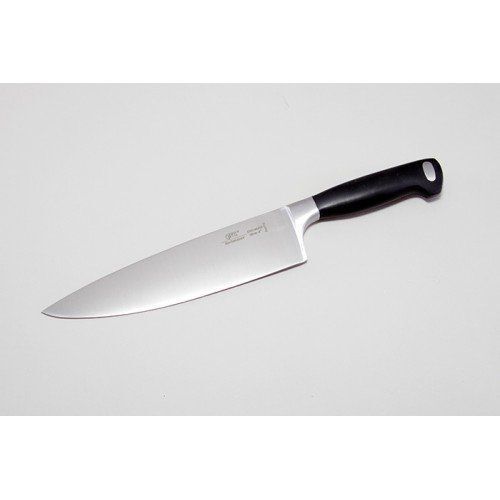

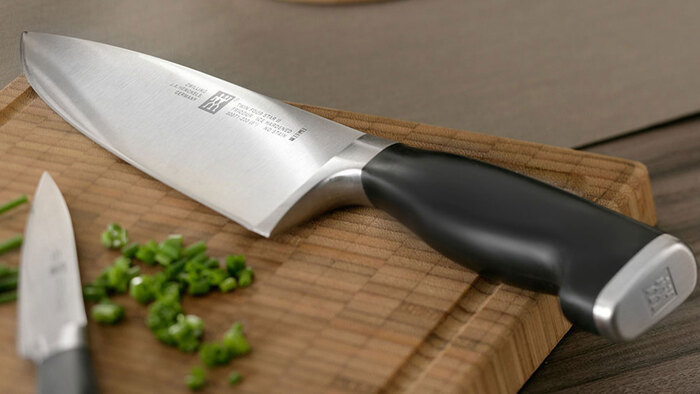

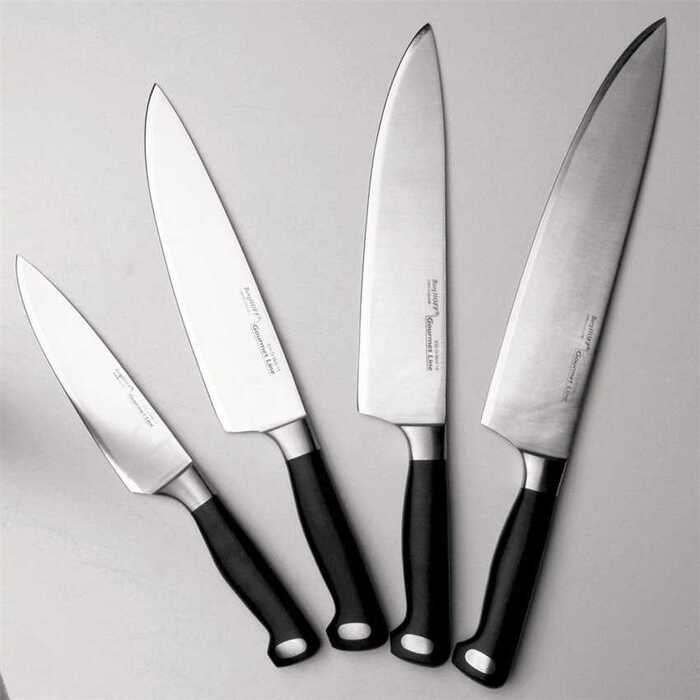

Каким должен быть шеф нож повара. Мнение шефа
Статья написана в основном для кузнецов и ножеманов. Но и обычным любителям побренчать на кухне тоже будет полезно.
Чем отличается настоящий поварской нож от игрушки? Тем же самым чем отличаются версии ножей гражданские от их оригинала в виде холодного оружия. (Сувенирная катана от реальной). Финка ЛГБТ от финки НКВД.
Так уж сложилось, что в последние 40 лет автоматизации подверглась куча отраслей. И поварское дело тоже подверглось изменениям.
Что есть нормальный шеф повар? Это тот, кто с минимальной автоматизацией в одиночку или с помощником готовит весь спектр блюд. Это старый уклад, который существует в семейных кафе, мини отелях. В том числе судовые повара (Коки), которым являюсь я. Ежедневно я кормлю 20+ голодных мужиков. Завтрак, обед, ужин. Это салаты, выпечка, первые, вторые блюда и кАмпот (!).
Для чего я это написал? Современный работник общепита автоматизирован по самые уши. А его труд узкоспециализирован. Шефу не надо самому шинковать овощи. Шинкуют овощи практиканты. На электрической шинковке овощей.
Домохозяйки и домохозяева вообще могут готовить что угодно имея всего 1 нож любой конфигурации.
Большинство кухонных работников утратило понятие о том, каким должен быть нормальный инструмент в виду его редкого использования.
Правильные ножи сохранились на данный момент у мясников. Там нет ничего лишнего. Нет опасных рукоятей, нет смелых форм и дизайнерских решений. Только утилитарность.
Даже если эти ножи попадут в древний Рим, то мясник сразу же разберется что ими делать. Тоже самое как и медицинским набором из Древней Греции. Современный хирург понимает что это за инструмент и для чего он нужен.
Почему у шеф поваров есть шеф нож? потому что им делается большое количество операций, он универсален. Начнем по порядку.
- Баланс ножа. Японцы уже давно поставили точку в данном вопросе. В ручке находится огрызок хвостовика.
Само лезвие имеет повышенную толщину. Зачастую 5 и более мм. Т.е. баланс ножа находится полностью в клинке.

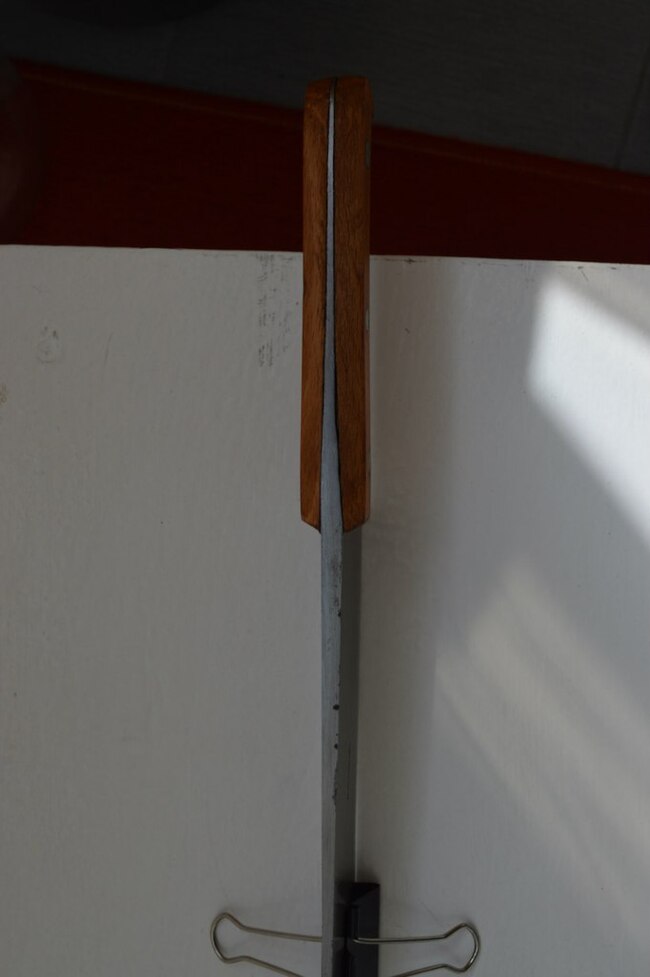

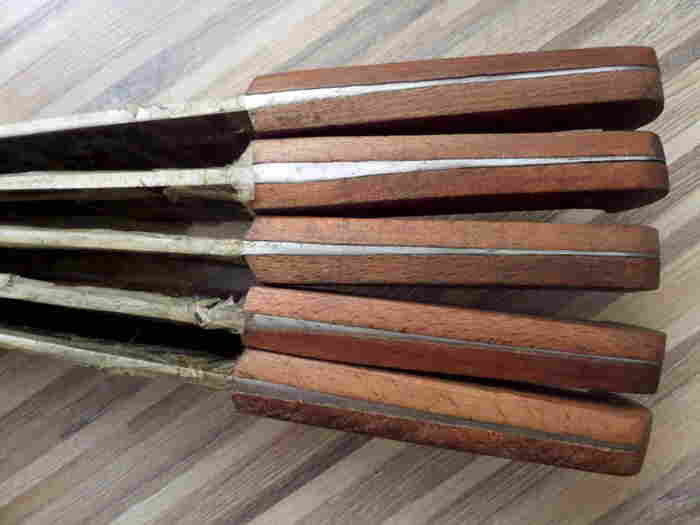

Теперь посмотрим на профессиональные ножи из СССР от Артели «Беляйково» (завод Звезда).
