Изготовление ТЭНов.
vrolan Доктор наук Волноваха (на Донбассе) 630 148
23 Июня 09, 14:03
Почему все используют готовые ТЭНы? Их ведь можно делать самому: в трубку всавляется трубка меньшего диаметра, в нее немного растянутая нихромовая спираль нужной мощности. Один край глушится, трубка ставиться вертикально и в нее засыпается кврцевый песок. По мере засыпки внутренняя трубка вытягивается. Утрамбовываем постукиванием. Глушим второй конец. Все, ТЭН готов. (Проверено и испытано лично не один раз. )
Если возле дна вварить штук 5-6 трубок из нержи то можно делать дешевые ТЭНы любой мощности.
Посл. ред. 24 Июня 09, 03:30 от Игорь
P-Alex Научный сотрудник пгт.Палех 1.2K 175
Отв.1 23 Июня 09, 14:31, через 28 мин
Почему все используют готовые ТЭНы?
vrolan, 23 Июня 09, 14:03
а ведь верно.. спасибо за идею
ПС: можно еще их посчитать на температуру пониже от стандартных 220в, и гореть меньше будут и брагу меньше жечь
Посл. ред. 23 Июня 09, 14:38 от P-Alex
Rudy Академик Питер 5.8K 1K
Отв.2 23 Июня 09, 14:36, через 6 мин
А какие изоляторы на концах используешь? И как концы провода крепишь и контакт под подключение делаешь?
vrolan Доктор наук Волноваха (на Донбассе) 630 148
Отв.3 23 Июня 09, 19:15
А какие изоляторы на концах используешь?
Rudy, 23 Июня 09, 14:36
Изоляторы взависимости от диаметра трубки: 1) для тонких трубок — асбестовая нить смазаная силикатным клеем и накрученая на вывод спирали в несколько слоев;
2) для толстых трубок что под руки попадется — асбестовая нить с цементом, керамика, асбест и т.д. обточеные на наждаке до нужного диаметра с отверстием по центру.
vrolan Доктор наук Волноваха (на Донбассе) 630 148
Отв.4 23 Июня 09, 19:54, через 40 мин
И как концы провода крепишь и контакт под подключение делаешь?
Rudy, 23 Июня 09, 14:36
Если позволяет диаметр трубки вывод делаю из шпильки М3. Между двух гаек зажимается нихром, одевается изолятор и и опять затягивается гайка. Изолятор ставлю плотно на клей в трубку.Потом закрепляю трубку вертикально, растягиваю спираль (чтобы между витками проскакивали песчинки), закрепляю временно конец спирали так, чтобы спираль НЕ касалась стенок трубки и засыпаю песок из керамических предохранителей, постоянно постукивая по трубке для утрамбовки песка. Для контроля желательно в процесе изготовления подключить омметр, лучше стрелочный. С центровочной трубкой качество изготовления лучше ( ответ № 35 ).
Потом опять прикручиваю шильку, изолятор, смазаный клеем и постукивая по трубке загоняю изолятор в трубку. От вибрации растянутая спираль сама втягивает изолятор! Осталось дождаться пока клей засохнет.
Если трубка сильно тонкая и нет возможности использовать выводы с резьбой я просто выравниваю концы спирали, скручиваю их вдвое-втрое (смотря какой диаметр нихрома) и тупо делаю «гибкий» вывод, иногда одевая фторпластовую трубочку или керамические бусы (как на старых спиральных утюгах). Изоляция — плотно намотаная асбестовая нить с клеем.
P-Alex Научный сотрудник пгт.Палех 1.2K 175
Отв.5 23 Июня 09, 20:46, через 52 мин
и в куб проще будет врезать. просверлил два диаметрально противоположных отверстия, на трубке с обоих концов резьбу нарезал, вставил в куб. через прокладки зажал с двух сторон гайками с прокладками. а внутрь можно набрать нужную мощность. и еще вопрос: как рассчитывать мощность? ведь у нихрома заметно уменьшается сопротивление при нагреве
SerjNSK Научный сотрудник Новосибирск 2.5K 939
Отв.6 23 Июня 09, 21:53
vrolan,
А гнуть потом такие ТЭНы можно? Или нужно сразу делать в гнутой трубке? Мне кажется что если взять центрирующую трубку из гибкого материала, то по этой технологии получится и в гнутой трубке сделать?
сообщение удалено
P-Alex Научный сотрудник пгт.Палех 1.2K 175
Отв.7 23 Июня 09, 22:39, через 47 мин
думаю основная проблема — чтобы во время гнутья нихромовая нить не прикоснулась внутри к трубке. потом такой ТЭН будет током бить
Rudy Академик Питер 5.8K 1K
Отв.8 24 Июня 09, 00:20
В общем технология самопального изготовления ТЭНов, отнюдь не проста. Немало шишек набьешь пока освоишь.
gallich Научный сотрудник москва 398 317
Отв.9 24 Июня 09, 00:35, через 15 мин
Много тэнов, готовых и на заказ, двухконтактные всех типов в розницу. Отправляют почтой по предоплате. www.rusten.ru Также, может быть интересен нержовый умывальник\, с нерж.краном, «Дачник» на 20 литров — за 1350 рублей.
Посл. ред. 24 Июня 09, 01:04 от gallich
vrolan Доктор наук Волноваха (на Донбассе) 630 148
Отв.10 06 Июля 09, 13:39
Вот так будут располагаться мои ТЭНы из нержавеющей трубки нар. диамметр 14мм. Извините за качество — фотографировал мобилкой.
Посл. ред. 06 Июля 09, 14:12 от Rudy
Alex-san Кандидат наук Грязноямск, это где то под Красноярском 383 74
Отв.11 06 Июля 09, 18:19
а если использовать в качестве тэнов галогенные лампы соединенные по две-три лампы последовательно , чтобы светили в пол накала их можно и под куб засунуть или внутрь вставить или в трубку нержавеющию, тогда можно быть уверенным что на корпус не пробьет
Rudy Академик Питер 5.8K 1K
Отв.12 06 Июля 09, 18:23, через 5 мин
Klim Научный сотрудник Новокузнецк 1.7K 542
Отв.13 06 Июля 09, 18:23, через 1 мин
Галогенки очень чувствительны к жиру,вроде даже голыми руками брать за стекло не советуют.Типа плёнка жира сгорает и вызывает в этом месте раскол.Подробности не помню,но в инструкции к ним обычно это описывают.
Alex-san Кандидат наук Грязноямск, это где то под Красноярском 383 74
Отв.14 06 Июля 09, 18:29, через 7 мин
Галогенки очень чувствительны к жиру,вроде даже голыми руками брать за стекло не советуют.Типа плёнка жира сгорает и вызывает в этом месте раскол.Подробности не помню,но в инструкции к ним обычно это описывают.
Klim, 06 Июля 09, 18:23
это если они на открытом воздухе в полную светят то раскаляются до 300-400 градусов на их жир пригорает, а если они в пол накала , да еще и в браге которая выше 100 никогда не кипит
oleg Научный сотрудник прибалтика 1.1K 389
Отв.15 06 Июля 09, 19:19, через 50 мин
Чтобы спираль в самодельном тене не прикоснулась к стенке кожуха можно её предварительно обмотать стеклотаканью или асбестовой нитью. Асбестовые шнуры продаются в местах продажи каминно печнойго оборудования и применяются для уплотнения дверц каминов и печей. А может и не асбестовые они а их минерального волокна или стекляного , но температуру держат высокую и непроводят лектричество.
P-Alex Научный сотрудник пгт.Палех 1.2K 175
Отв.16 06 Июля 09, 19:26, через 8 мин
с теплопроводностью у асбеста беда наверно. спираль будет в еще более напряженных условиях работать.
vrolan Доктор наук Волноваха (на Донбассе) 630 148
Отв.17 06 Июля 09, 19:50, через 24 мин
Спираль по центру трубки с зазором 2-3мм (больше лучше) и плотная засыпка чистым кварцевым песком! Если не гнуть то будет работать пока не сгорит. После первого включения песок слегка спекается и фиксирует спираль. По такому принципу у меня сделан обогреватель, который без проблем проработал уже 12 лет. Только что прикинул он наработал около 20 месяцев.
PS Доделаю и подробно отпишусь о мощности
Селянин Научный сотрудник с под красноярска 2.2K 953
Отв.18 07 Июля 09, 04:41
Чтобы спираль в самодельном тене не прикоснулась к стенке кожуха можно её предварительно обмотать стеклотаканью или асбестовой нитью. Асбестовые шнуры продаются в местах продажи каминно печнойго оборудования и применяются для уплотнения дверц каминов и печей. А может и не асбестовые они а их минерального волокна или стекляного , но температуру держат высокую и непроводят лектричество.
oleg, 06 Июля 09, 19:19
Стекло при температуре больше 500град начирает пропускать ток.
vrolan Доктор наук Волноваха (на Донбассе) 630 148
Как сделать тент своими руками
Новости
Как сделать тент своими руками
Как сделать тент своими руками
Как сделать тент своими руками
Как сделать тент своими руками
Тенты получили широкое распространение. Ни одно массовое мероприятие на открытом воздухе не обходится без них – под ними устраивают ярмарки, ставят столики в кафе на летних площадках, организуют неформальные встречи и т.д. Они распространены и в быту, но сложные конструкции не так популярны, как простые. И многие считают, что сделать его самостоятельно – плевое дело, но это далеко не так. Нужно учесть массу особенностей, почитать советы специалистов, спроектировать модель, и только потом приступить к реализации.
Как сделать тент своими руками
- Эконом-вариант для дачи
- Выбор размера и типа шатра
- Материалы для каркаса и тента
- Что нужно в строительном магазине?
- Как выбрать место?
- Пошаговая инструкция по возведению
Тенты получили широкое распространение. Ни одно массовое мероприятие на открытом воздухе не обходится без них – под ними устраивают ярмарки, ставят столики в кафе на летних площадках, организуют неформальные встречи и т.д. Они распространены и в быту, но сложные конструкции не так популярны, как простые. И многие считают, что сделать его самостоятельно – плевое дело, но это далеко не так. Нужно учесть массу особенностей, почитать советы специалистов, спроектировать модель, и только потом приступить к реализации.
Эконом-вариант для дачи
Это простой навес, способный защитить от осадков и солнца. Но для него также разрабатывается проект, выполняются чертежи и наброски, чтобы проще было изготовить и купить каждую отдельную деталь, и не упустить ни одной мелочи.
Как отмечают люди, которые уже установили его, оптимальные размеры – 2,5х3,2 м, а высота должна быть комфортной для самого высокого члена семьи. По краям ее делают меньше, по центру – больше (приблизительно 1900 мм по сторонам и 2200 мм в середине).
Для каркаса используются вертикальные стойки из древесины (крепкие лиственные породы) или трубы, уголки из металла. Для дерева достаточно сечения 50х100 мм. По длине их берут с запасом 20-40 см, который будет уходить в землю. В зависимости от перекрываемой площади рассчитывают длину стропил. Для простоты делают чертежи.
Выбор размера и типа шатра
Разместить конструкцию можно на участках разных размеров, поэтому к выбору площади подходят основательно, чтобы она не выглядела нелепо и обеспечивала удобство и функциональность. В интернете можно найти множество схем, выбрать подходящие размеры или сделать перерасчет для понравившейся формы.
Излюбленным для детей станет шатер саксонского типа. Разнообразие материалов позволит подобрать подходящий для любого климата.
Самый красивый и праздничный – арочный. Но для его реализации собственных навыков может быть недостаточно. Его чаще приобретают в разобранном виде, и на месте производят только монтаж.
Материалы для каркаса и тента
Конструкции бывают стационарные и разборные. На основании этого подбирают материал рамы:
- дерево;
- оцинкованный профиль;
- полипропиленовые и металлические трубы;
- кирпич.
Для комфорта и безопасности лучше выбрать огнеупорные материалы, удобный крепеж и установить москитные сетки.
Тент изготавливается из:
- брезента – он влагостойкий, прочный, плотный, но тяжелый;
- полиэстера с ПВХ – легкий, быстросохнущий, устойчивый к выгоранию, простой в уходе, но выбор расцветок не так велик;
- акрила – большой ассортимент цветов, устойчивость к внешней среде, но сложность в обработке;
- москитной сетки и нейлона – чаще используются для боковых стенок из-за неспособности защищать от осадков и солнца.
Преимущество металла – его прочность, а полипропилена – устойчивость к коррозии и нетребовательность в уходе. А при замене ткани можно полностью изменить внешний вид.
Что нужно в строительном магазине?
Когда чертежи уже готовы, вы знаете, сколько и чего нужно купить, можно планировать поход в строительный магазин. Не забудьте о фиксирующих крючках, ленте-липучке, кнопках, молниях и пр.
Инструменты можно купить или взять напрокат. Для монтажа деревянной несущей части понадобятся:
- шуруповерт (аккумуляторный или сетевой – в зависимости от удобства подключения к электросети);
- ножовка по металлу или дереву;
- садовый бур;
- уголки и саморезы;
- молоток;
- рулетка;
- уголок;
- уровень;
- лопата;
- антисептик и грунтовка.
Это минимальный набор, может потребоваться и другой инвентарь. Также не забывайте, что стойки бетонируются, поэтому помимо деревянных колонн и стропил потребуется цемент, песок, щебень.
Как выбрать место?
Вам будет комфортно, если поставить его на газоне, с видом на клумбы или другой живописный уголок. Площадку предварительно выравнивают, убирают мусор, сорняки, камни и т.д. Для стационарной модели нужно вылить ленточный фундамент, сделать настил из досок, камня, рулонного газона или плитки. Для разборной убирают слой грунта 150 мм, делают обратную засыпку песком 100 мм, поливают его водой и утрамбовывают. Поверх насыпают 50 мм грануляции.
Пошаговая инструкция по возведению
- Выбрать место, разметить, забить колышки по углам, натянуть между ними нитку. Подготовить площадку.
- Окрасить 70 см стойки, обернуть ее рубероидом. По углам вырыть с помощью бура ямы глубиной 700 мм, в них вертикально установить колонны, проверить это с помощью уровня. Вокруг пространство можно засыпать грунтом и тщательно утрамбовать его или забетонировать, что более надежно. Так же устанавливаются боковые и промежуточные колонны, если они есть в проекте.
- Выполнить верхнюю обвязку после застывания бетона с помощью металлических уголков и саморезов.
- Закрепить стропила и прочие элементы крыши в соответствии с чертежом. Для большей устойчивости предусматривается обрешетка в обоих направлениях.
- Натянуть тент и прикрепить боковые стенки к каркасу, для чего есть крючки и липучки. Таким же образом крепятся боковые стенки из москитной сетки или ткани. Их фиксируют к поперечным планкам. На входе лучше повесить сетку с соединением двух частей магнитами или молнией.
В случае, если забетонировать опоры не получается, можно использовать дополнительные растяжки. Они обеспечат жесткость и надежность конструкции. Для этого в грунт на расстоянии 1,5-2 м по периметру вбивают колышки. К ним привязывают веревки, которые удерживают шатер за обрешетку. Такая же система с асфальтом, отличие заключается в необходимости просверлить отверстие, вставить прут или арматуру, забетонировать. После этого использовать прутья, как колышки.
Если самостоятельное возведение – это не ваш вариант, мы готовы всегда прийти на помощь. Звоните нам в любое время: +7 (495) 516-32-22, и мы порекомендуем вам лучший тент для вашего участка, полностью соответствующий вашим ожиданиям. Или изготовим его для вас лично, на заказ!
Технология производства ТЭНа
Подробное описание процесса изготовления трубчатого электронагревателя, всех этапов его производства и контроля, и оборудования, которое в этом участвует.
12 августа 2021
Стадии производства ТЭНа
Производство ТЭНов — сложный комплексный технологический процесс, происходящий в строгом соответствии с ГОСТ 13268 — 88 и с мерами безопасности. Включает в себя изготовление элементов, сборку, гибку, отжиг, проверку и испытания. Прежде чем перейти к описанию процесса производства, давайте вспомним, как устроен электронагреватель.
Конструкция ТЭНа
1— стержневые контакты, 2— контактные гайки и шайбы, 3— изолятор, 4— металлическая трубка, 5— нагревательная спираль,
6— наполнитель, 7— герметик.
Рисунок дает представление из чего, из каких деталей и материалов делают ТЭНы.
Основой ТЭНов является спираль (5), изготовленная из тугоплавкого материала с большим удельным сопротивлением (например, нихром Х20Н80), соединенная по концам с контактами (1). Она помещается в трубку (4) из устойчивого к коррозии металла, чаще всего из стали, и герметизируется. Внутренний объем оболочки заполняется изолирующим наполнителем (6).
В качестве наполнителя в ТЭНах обычно используют периклаз (смесь окиси магния с графитом). Материал трубки зависит от условий работы: при температуре до 250°С в воздушной, водяной и неагрессивной средах, чаще всего применяется конструкционная сталь Ст10 или латунь с покрытием. При температурах до 450°С и в агрессивных средах — нержавеющая сталь 12Х18Н10Е.
Диэлектрические изоляторы (3) предотвращают контакт между оболочкой и стержнями.
Для подключения нагревателя к источнику питания контакты комплектуются зажимными гайками и шайбами.
Технология и последовательность изготовления
Процесс производства электрических ТЭНов разбивается на отдельные операции. Со стадиями в хронологическом порядке вы можете ознакомиться ниже:
- Резка трубы на заготовки по длине ТЭНов.
Как правило, осуществляется с помощью труборезного станка и дискового ножа. После разрезания трубы на заготовки, заготовки упаковываются в пачки. - Очистка заготовок от масла с помощью отжига трубчатых оболочек электронагревателей.
Отжиг оболочек производится в муфельной печи при температуре от 400 градусов. Для отжига используется камерная электропечь. - Зенковка и рихтовка, с обезжириванием трубок ацетоном.
На этом этапе используется станок зенковки либо зенкер. Чистка трубки ацетоном происходит с помощью металлического шомпола. - Рубка в размер проволоки для стержневых контактов.
Осуществляется с помощью автомата СРС-2 либо рубочного ножа и вращающегося стола. - Накатка резьбы на стержни.
С помощью калибровочного кольца, резьбонакатной плашки и станка стержни обзаводятся резьбой. - Навивка спиралей.
Специальный станок для навивки спиралей позволяет соблюсти максимальную точность и поддерживать высокую скорость производства. - Промывка спиралей и контактов в обезжиривателе и сушка.
Металлическая ванна наполняется обезжиривателем, который не нужно полностью заменять: работники цеха доливают его по мере выпаривания. - Приварка спиралей к стержням.
Спираль приваривается к контактным стержням с помощью точечной сварки. За работу точечной сварки отвечает контактная электросварочная машина. - Сушка, просеивание и магнитная сепарация наполнителя.
Наполнитель высушивается в муфельной печи при 600 градусах и просеивается через специальное сито. - Сборка ТЭНов, набивка наполнителем под давлением для придания ему монолитной структуры.
ТЭНы собирают на специальном набивочном стенде, со строгим соблюдением временных норм. Они наполняются смесью периклаза и кварцевого песка. Это один из самых длительных этапов создания электронагревателя. - Прокатка и обжим собранной трубки, подрезка торцов в заданный размер.
Подрезка торцов ТЭНа должна проводиться с высокой точностью и еще более высокой скоростью. К этой работе допускаются только опытные работники цеха. - Дополнительный обжиг для повышения гибкости.
Производится в условиях более низкой температуры, что позволяет минимизировать выбросы в окружающую среду. - Нанесение маркировки на поверхность оболочки.
Условные обозначения с основной информацией о ТЭНе, соответствующие ГОСТу, должны наноситься ударным, лазерным или электрохимическим способом. - Обкатка резьбы и зачистка стержней:
Эти этапы также осуществляются с помощью пресса и станка. Стержни зачищаются специальными ножами. - Удаление излишков наполнителя по торцам ТЭН на длину изоляторов.
Этот этап осуществляется с помощью специального инструмента — шарошки. Точность работ определяется с использованием штангенциркуля. - Гибка ТЭНов в соответствии с чертежом;

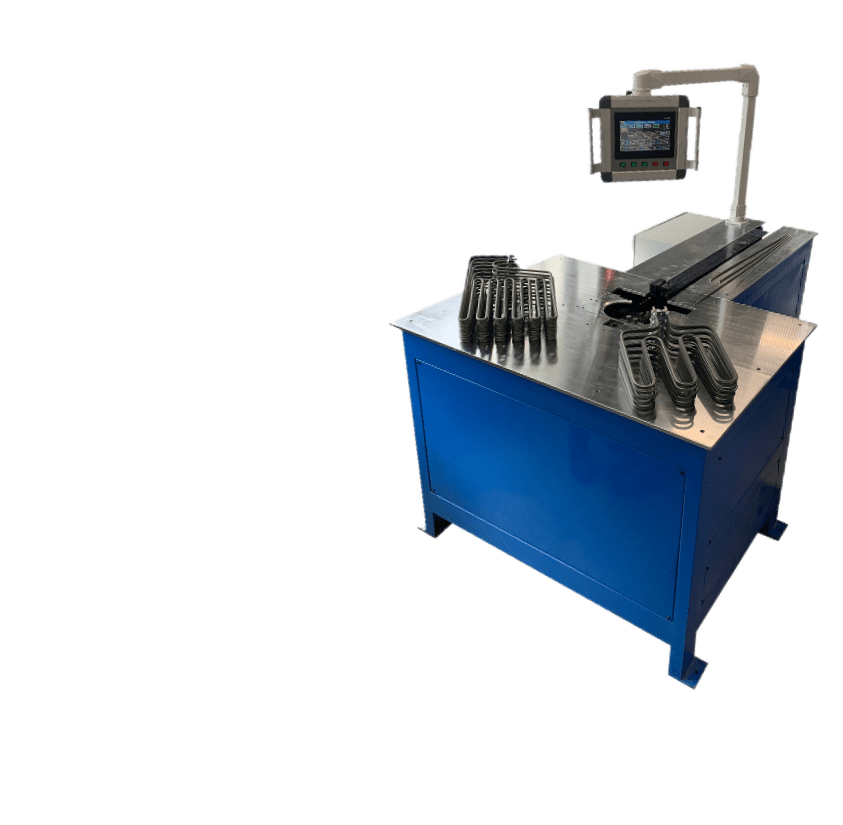

Электронагреватели гнут либо с помощью станка, либо с помощью верстака и приспособления для ручной гибки. - Обкатка и зачистка торцов.
Торцы ТЭНа зачищаются с помощью специального ножа. - Вставка изоляторов и герметизация.
Еще один момент, требующий предельной внимательности от работников цеха. Сразу после этого этапа проводится измерение величины сопротивления изоляции. - Навинчивание на контакты шайб, гаек.
Гайки навинчиваются на контакты при помощи гаечной головки. - Проведение приемо-сдаточных испытаний, упаковка и передача изделий на склад.
Каждое изделие упаковывается со всей возможной тщательностью, чтобы минимизировать риск повреждений при транспортировке.
Пооперационный производственный контроль
Для повышения качества изготавливаемых изделий при производстве ТЭНов выполняется обязательный промежуточный контроль и испытания:
- измерение сопротивления спирали — после выполнения п.6;
- испытание повышенным напряжением изоляции нагревателей с помощью пробойной установки —п. 10, 12, 16;
- контроль качества резьбы — п. 14;
- измерение величины сопротивления изоляции — п. 18;
- контроль размеров нагревателей — п. 11, 16, 20;
- контроль сопротивления ТЭНа — п. 20.
Маркировка ТЭНа
Маркировка наносится на поверхность оболочки электрохимическим, лазерным или ударным способом с указанием даты выпуска, страны-изготовителя и номинальных данных. Место для маркировки указывается на рабочем чертеже.
Пример записи условного обозначения ТЭНа:
Меры безопасности при производстве
Производство ТЭНов, как и любой продукции промышленного назначения, связано с использованием технологического оборудования, которое может являться источником производственного травматизма. К нему относятся: труборезные, зенковочные, резьбонакатные, навивочные, рубочные, пескоструйные установки, токарные и подрезные станки, прессовое и обжимное оборудование, высоковольтное оборудование: пробойные установки и мегомметры, термическое, сварочное оборудование, промывочные ванны и т.д
При работе с оборудованием необходимо соблюдать правила безопасности в соответствии с инструкциями по охране труда, действующими на предприятии.
- все рабочие места должны быть аттестованы;
- производственный персонал должен периодически проходить обучение безопасным методам труда и медицинское освидетельствование;
- на предприятии в установленные сроки должна проводиться аттестация и проверка знания техники безопасности;
- все работники должны знать правила оказания первой помощи при несчастных случаях и уметь ее оказывать.
Складское хранение нагревателей
Склад, в котором содержатся трубчатые электронагреватели, должен удовлетворять требованиям ГОСТ 15159-69 для легких (Л) условий хранения:
- отапливаемое хранилище должно обеспечивать защиту продукции от атмосферных осадков;
- температура хранения от 5 до 40°С;
- относительная влажность не выше 80% при температуре 25°С.
Антикоррозийная защита обеспечивается завертыванием изделий в парафинированную бумагу и помещением в чехлы из полиэтиленовой пленки. Хранение может осуществляться в транспортной таре или без упаковки. Для этого предусмотрен вариант внутренней упаковки (ВУ-0) по ГОСТ9.014.
Итоги
Каждая стадия изготовления ТЭН — это технически сложный и тщательно контролируемый процесс. Производственная компания «Марион» обеспечивает усиленный контроль качества и безопасности производства на всех его этапах.
