Толщина плиты перекрытия в частном доме

Перекрытия между этажами толщина. Виды железобетонных конструкций и область применения

Перекрытия между этажами толщина. Виды железобетонных конструкций и область применения

Монолитные плиты подходят для использования в массивных строениях из камня или кирпича. В кирпичном доме такое перекрытие создает диск, придающий зданию дополнительную жесткость. При укладке межэтажного ж/б перекрытия важно выбрать тип его изготовления:

• монолитное;
• сборное.

Оба этих способа распространены в настоящее время, но постепенно первый вытесняет второй. Главные недостатки монолитного перекрытия – стоимость опалубки и необходимость выжидания времени затвердевания бетона. К достоинствам можно отнести:

• высокая скорость укладки;
• уменьшение финансовых затрат;
• отсутствие необходимости в сложной грузоподъемной технике;
• возможность заливки плиты сложной конфигурации в плане;
• надежность и прочность.

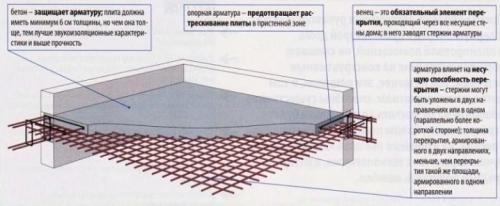

Схема монолитной конструкции

К достоинствам сборной технологии относится:

• высокая скорость монтажа;
• нет необходимости ждать.пока бетон наберет прочность;
• надежность и прочность;
• более простая технология изготовления.

Недостатков у этого способа чуть больше, чем у предыдущего:

• большая масса отдельных элементов;
• возникает необходимость в грузоподъемной технике (автокран);
• ограниченное количество типоразмеров, сложность в перекрытии помещений необычных форм.

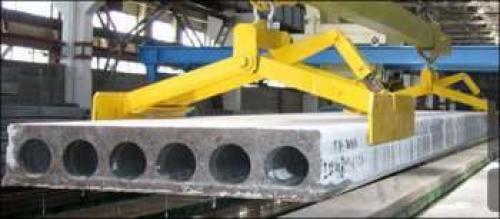

Схема сборного изделия

Выбор между технологиями, по которым будет возводиться перекрытие между этажами, зависит от предпочтений будущего владельца дома и экономических соображений. Если расстояния между несущими стенами далеки от стандартных, потребуется большое количество нетиповых изделий, что приведет к удорожанию стройки. В этом случае лучше остановиться на монолитном варианте.

Минимальная толщина монолитных плит перекрытия производственных зданий. Расчет армирования

В качестве схемы для расчета диаметров рабочей и конструктивной арматуры монолитную плиту определяют как балку, однопролетную или многопролетную, шириной 100 см. Самый простой случай – это плита, имеющая опирание на стены по контуру.

Расчетная схема перекрытия с опиранием по контуру

Расчет такой плиты заключается в определении моментов «М» в двух перпендикулярных направлениях, возникающих под воздействием внешних распределенных нагрузок «q» (собственного веса плиты, веса пола, перегородок, людей, мебели и оборудования).

В нашем примере расчетная схема представляет собой двухпролетную балку с моментами, возникающими в пролетах и создающими растягивающие усилия в нижней зоне сечения, и на средней опоре, где усилия растяжения воздействуют на конструкцию в верхней зоне сечения.

Эпюра моментов в пролетах и на опоре монолитного перекрытия

По СП 52-103-2007 «Железобетонные монолитные конструкции зданий» :
«7.7 Основными конструктивными параметрами плоских плит перекрытий являются размеры поперечного сечения (толщина плиты), класс бетона по прочности на сжатие и содержание продольной арматуры, определяемые в зависимости от нагрузки на перекрытие и длины пролетов. При проектировании рекомендуется принимать оптимальные конструктивные параметры перекрытий, устанавливаемые на основе технико-экономического анализа. При этом толщину плоских плит перекрытий сплошного сечения рекомендуется принимать не менее 16 см и не менее 1/30 длины наибольшего пролета и не более 25 см, класс бетона — не менее В20».

На основании нормативных требований примем следующие параметры для плиты:

толщина монолитной плиты перекрытия – 160 мм, при этом расчетная высота сечения h0 будет равна 140 мм (за минусом защитного слоя бетона 20 мм);

класс бетона В20, расчетное сопротивление бетона на сжатие Rb = 115 кг/см 2 .

Класс арматуры А3 или А400, расчетное сопротивление Rs = 3620 кг/см 2 .

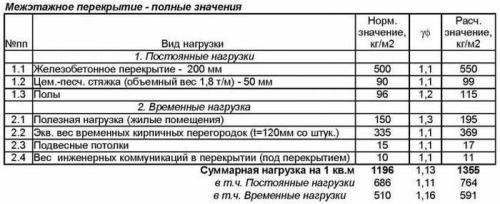

Прежде, чем произвести расчет моментов в пролетах, определяем распределенную нагрузку «q».

q = 813,7 кг/м2 или на метр погонный по длине расчетной балки

Рассчитываем моменты, действующие в пролетах и на опоре посередине по формулам:
$$\quicklatex\boxed =\frac>>$$
$$\quicklatex\boxed =\frac>>$$

Mpr = 813,7 x 4,6 2 /16 = 1076 кг*м

Mop = 813,7 x 4,6 2 / 8 = 2152 кг*м

Определяем значение вспомогательного коэффициента A0 для пролета по формуле:
$$\quicklatex\boxed=\frac>>^>\times Rb>$$

b – ширина сечения, принятая для расчета – 100 см;

h₀– расчетная высота сечения – 14 см;

R_b– расчетное сопротивление бетона на сжатие – 115 кг/см 2 .

A0 = 107600 кг*см / 100см x (14см) 2 x 115 кг/см 2 = 0,048

Из приведенной ниже таблицы находим наиболее близкое к полученному А0 значение вспомогательного коэффициента η.

Определяем необходимую площадь арматуры по формуле:
$$\quicklatex\boxed=\frac>\times >^>\times Rs>$$

R_s– расчетное споротивление арматуры растяжению – 3620 кг/см 2

Fs = 107600 кг/см2 / 0,975 x 14см x 3620 кг/см2 = 2,18 см 2

Из приведенной ниже таблицы находим, что при рекомендуемом нормами шаге рабочих стержней 200 мм на расчетной ширине сечения можно разместить 5 стержней рабочей арматуры диаметром 8 мм.

Минимальная толщина монолитного перекрытия. Особенности и преимущества монолитного перекрытия

К плюсам относят:

1. Прочность и монолитность (отсутствие швов), и, как следствие – обеспечение равномерной нагрузки на фундамент и несущие стены.

2. Возможность опирания на колонны. Это дает больше свободы в процессе планировки в сравнении с вариантом закладки сборных плит перекрытия из готовых заводских элементов стандартного размера.

3. Безопасное обустройство балкона без потребности в дополнительных опорах за счет монолитности основной горизонтальной конструкции.

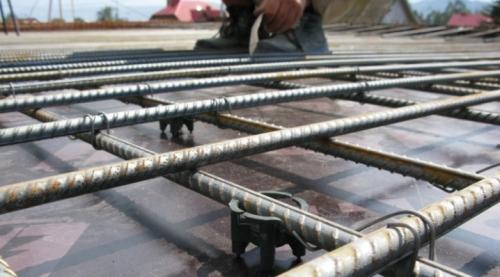

Расчет плиты, составление схемы армирования

В идеале проектирование доверяется специалистам, они помогут подобрать вариант с правильно распределенными нагрузками, оптимальный в плане «надежность-стоимость стройматериалов». Исходными данными для самостоятельного расчета являются размеры перекрытия с обязательным учетом ширины опорных площадок. Толщина монолита выбирается исходя из максимальной величины продольного пролета (рекомендуемое для безбалочных конструкций соотношение – 1:30, но не менее 15 см). Для перекрытий в пределах 6 м минимум составляет 20 см, свыше 6 рассматриваются варианты с усилением их ребрами жесткости. В разновидностях балочного типа учитывается шаг опор (соответственно минимальная высота находится путем его деления на 30).

Расчет плиты начинается с определения ее собственного веса: средняя плотность железобетона (2500 кг/м3) умножается на толщину перекрытия. Норма временной нагрузки (веса мебели, оборудования и людей) для жилых зданий – 150 кг/м2, с учетом 30 % запаса ее увеличивают до 195-200. Общую, максимально возможную нагрузку получают путем сложения этих величин.

Для проверки сечения арматуры рассчитывается максимальный изгибающий момент, формула зависит от способа распределения веса. Для стандартного безбалочного перекрытия, опираемого на две несущие стены М_max = (q·l2)/ 8, где q – общая нагрузка, кг/см2, l2 – ширина пролета. Это формула является самой простой, при отсутствии арматуры в зонах максимального сжатия бетона или неравномерном распределении веса она усложняется.

Для проверки сечения арматуры вычисляется коэффициент, учитывающий расчетное сопротивление стройматериалов (справочные величины, зависят от выбранного класса прочности раствора и марки стали). Полученное значение соответствует минимально допустимой площади металла при поперечном разрезе плиты. Оно сравнивается с предварительным, при превышении требуется усиление схемы (снижения шага ячеек или использование стержней с большим диаметром).

Из-за сложности расчет обычно доверяют специалистам, при его пропускании выбирается шахматная схема из двух сеток (нижней и верхней) с шагом ячеек 20×20 см и толщиной стержней в пределах 10-14 мм (горячекатаная сталь). Предусматривается как усиление в центре монолитной плиты, участках с повышенными нагрузками и местах соприкосновения с опорами, так и запас на захождение перекрытия на стены (зависит от прочности стройматериалов – от 150 мм для кирпича до 250 для ячеистых бетонов). Продольные и поперечные прутья по возможности укладываются неразрывными, при нарушении этого условия выполняется их нахлест – не менее 40 см.

Толщина перекрытия между этажами в панельном доме. HELP! Кто-нибудь знает, какова толщина плит перекрытия в панельном доме? Хотя бы прибл

Если перекрытие находится между этажами, следовательно, с одной стороны оно будет являться потолком, а с другой стороны, соответственно, полом. Поэтому, если вы что-либо слышали о толщине потолочного перекрытия, можете смело считать, что речь шла о простых междуэтажных перекрытиях.

Чтобы достичь максимальной экономии, срока эксплуатации и удобства в использовании, необходимо учитывать множество факторов, в том числе и толщину перекрытия. Казалось бы, можно использовать максимально большую толщину перекрытия, чтобы достичь большей стойкости и надежности всей конструкции. Однако, чем шире плита, тем, соответственно, меньше места остается. То есть мы теряем пространство, которое, порой, дорогого стоит.

Толщина межэтажного перекрытия

В первую очередь толщина межэтажного перекрытия зависит от того, какой планировки строится дом, из какого он материала и как выстраивается его каркас. К примеру, толщина межэтажного перекрытия для дачного домика выбирается в районе от 12-ти до 15-ти сантиметров. Если учесть, что для панельного дома достаточно 12,7 сантиметров, можно подумать, что данной толщины предостаточно. Однако в таких строениях редко участвуют профессионалы, и надежность достигается путем увеличения толщины.

Толщина бетонного перекрытия может быть различной, однако стандартная составляет 12,7 сантиметров. Зависит в железобетонных плитах многое от того, присутствуют ли внутри пустоты и насколько они большие. Как правило, самая большая заводская толщина бетонного перекрытия составляет 22 сантиметра. Но изготавливают и более толстые плиты, чаще всего на заказ.

Толщина перекрытия в панельном доме зависит от наличия пустот в используемых плитах. Чаще всего она не превышает 22-х сантиметров, с учетом того, что внутри нее пустоты с диаметром в 14-15 сантиметром. Толщина перекрытий в панельных домах является стандартной величиной, так как рассматриваемые строения делаются по шаблону, они не строятся на заказ какого-либо определенного клиента. И заказ таких строений делается только государством, за крайне редким исключением.

Толщина деревянного перекрытия, как правило, равномерной по всей площади быть не может, ведь не бывает идеально одинаковых деревянных балок. Случаются погрешности, причем именно при работе с деревом эти погрешности более регулярные. Ровная поверхность при неравномерной толщине деревянного перекрытия достигается путем грунтовки. И чаще всего непосредственно ей необходимо уделить больше времени, чем закладыванию перекрытия.

Как видно, чтобы правильно рассчитать толщину перекрытия необходимо учесть множество факторов. Здесь включается и грунтовка, и материал, и назначение, и прочее, что может удачно или неудачно отразиться на законченном строении. Для того чтобы строение было возведено не только быстро, но и качественно, необходимо точно знать, как рассчитать толщину перекрытия, а это могут правильно сделать только люди с соответствующими знаниями и умениями. Следовательно, все расчеты и схемы лучше доверить профессионалам, а уже непосредственно сами работы можно провести и самостоятельно.

Если поднимать вопрос опять-таки об экономии, тогда следует уделить внимание и толщине балок перекрытия. Если толщина балок перекрытия будет большой, тогда мы снова будем терять пространство. Однако нередки случаи, когда от перекрытия ожидается только надежность, и тогда можно использовать балки с любой толщиной.

Толщина межэтажного перекрытия в частном доме. Перекрытия из деревянных балок

В частном домостроении наиболее популярны деревянные балочные перекрытия, применяемые обычно в деревянных и каркасных домах.

Для деревянных балок есть ограничение по ширине пролета (комнаты). Их можно использовать для:

• междуэтажных перекрытий — при ширине пролета 5 метров;
• для чердачных перекрытий (при неэксплуатируемом чердачном помещении) при ширине пролета до 6 метров. Металлические балки можно использовать при любой ширине пролетов.

Деревянное перекрытие выполняется из деревянных балок хвойных и лиственных пород. На верхней стороне балок выполнен настил, одновременно являющийся полом. Конструкция балочного перекрытия состоит из самих балок, наката, пола и утеплителя.

При прямоугольном плане дома целесообразно перекрывать пролет по направлению вдоль короткой стены.

Схема укладки плит перекрытий вдоль короткой стены

Чтобы балки под весом перекрытия не прогибались, их необходимо класть на определенном расстоянии (см. таблицу). Сечение балки определяют исходя из приходящейся на нее нагрузки.

Например: Вам требуется соорудить перекрытие размером 3,0*4,0 м. Деревянные балки (сечением 6х20) укладываем по стене равной 3,0 метра. Если перекрытие междуэтажное — балки укладывают на расстоянии 1,25 м друг от друга, если чердачное — 1,85 м. То есть, чем больше ширина пролета будущего перекрытия, тем рассотояние между балками будет меньше, так как на большую площадь перекрытия, приходится больше нагрузок.

На расстояние между балками влияет и толщина досок пола. Если они толщиной 28 и менее мм, расстояние между балками не должно превышать 50 см.

Преимущества деревянного перекрытия:

• Основное преимущество это то что деревянное перекрытие быстро и просто монтируется в любом (даже сложном) месте, без использования каких-то специальных средств, то есть можно обойтись без крана и другой техники. Деревянное перекрытие получается лёгкое и сравнительно недорогое.

Недостатки деревянного перекрытия:

• Основным недостатком перекрытий из дерева является повышенную огнеопасность, иногда возможность загнивания и заражение жуком-короедом.

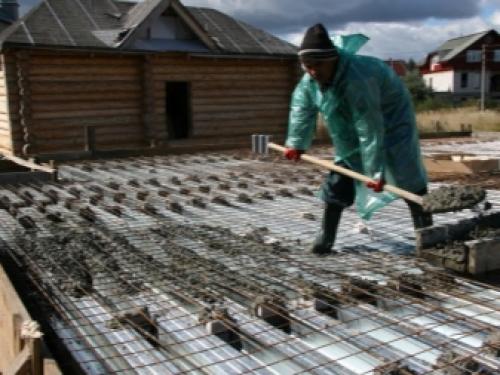

Бетонное перекрытие между этажами. Монолитное перекрытие своими руками

Строительство любого дома или постройки подразумевает установку перекрытий, располагающихся между этажами или на чердаке. Часто для реализации такой задачи применяются изделия из дерева. Деревянные элементы несложно делать и устанавливать, но они имеют невысокие тепло- и шумоизоляционные характеристики, поэтому заметно уступают перекрытиям, выполненным из бетона. По этой причине лучше отдавать предпочтение бетонному варианту. Причем сделать монолитное перекрытие своими руками довольно просто.

Устройство

Если говорить об устройстве рассматриваемого перекрытия, то оно формируется из специального бетона армированного типа. Бетон заливается в опалубку, которая не деформируется впоследствии и не прогнется при нагрузке. Для создания своими руками такого изделия потребуется пиломатериал, инструменты для подгона, раскраивания и собирания щитов. После осуществления распалубки оно может применяться в стропильном механизме.

Расходником станет арматура, а также забетонированными окажутся коммуникации. Наиболее сложной будет плита перекрытия подвала – из-за большого количества вводных узлов механизмов инженерного типа.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

На точность осуществления расчетов будут влиять следующие аспекты:

• толщина плиты железобетона;
• используемая марка бетона;
• показатель нагрузки расчетного типа на квадратный метр перекрытия;
• габариты.

Следует понимать, что при проектировании железобетонных перекрытий должен быть составлен точный план, который обычно представляет собой чертеж.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

Толщина плиты перекрытия между этажами. Расчет нагрузки на плиту и её параметров

Выполнение расчётов плиты перекрытия крайне необходимо для того, чтобы впоследствии не перенагрузить имеющееся пространство дополнительными перегородками второго этажа

Важно: согласно СНИП СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003 для частного дома стандартная плита перекрытия монолитного типа должна иметь толщину 180-200 мм. Это средний показатель прочного монолитного пространства пола второго этажа или потолка первого уровня.

Выполнение расчётов плиты перекрытия крайне необходимо для того, чтобы впоследствии не перенагрузить имеющееся пространство дополнительными перегородками второго этажа или усилением отделки пола. В результате превышения нагрузки на перекрытие оно может просто лопнуть и обрушиться.

Толщина монолитной плиты

При расчёте конструкции дома проектировщики особо выделяют два типа монолитных плит — фундаментных и перекрытия. В отличие от конструкций, выпускаемых заводами ЖБИ, монолитные плиты изготавливаются прямо на объектах и могут отличаться по толщине, степени армирования и составу бетона. Их изготовление обычно связано с высокой трудоёмкостью и большим расходом материалов.

При расчёте конструкции дома проектировщики особо выделяют два типа монолитных плит — фундаментных и перекрытия. В отличие от конструкций, выпускаемых заводами ЖБИ, монолитные плиты изготавливаются прямо на объектах и могут отличаться по толщине, степени армирования и составу бетона. Их изготовление обычно связано с высокой трудоёмкостью и большим расходом материалов.

Однако специалисты считают, что монолитная плита — это лучший фундамент для дома. Она наиболее надёжно оберегает конструкцию здания при:

• подвижках грунта;
• подъёме грунтовых вод;
• сезонных затоплениях;
• сейсмических ударах;
• атмосферных катаклизмах.

Без монолитных плит перекрытия сегодня сложно обойтись в возведении домов частной застройки со сложными формами. Их нельзя реализовать стандартными плитами перекрытия, выпускаемыми промышленностью. В этом свете наша услуга по устройству монолитного перекрытия будет очень кстати.

Монолитная фундаментная плита

Фундаменты на основе монолитной плиты обходятся дороже других, но широко применяются благодаря своим замечательным характеристикам. Их стоимость определяется главным образом габаритами изделия, поэтому владельцев участков всегда интересует ответ на вопрос, какой должна быть толщина монолитной плиты.

Чтобы ответить на него, нужно произвести расчёт. Для него следует определить два параметра — несущую способность грунта под будущим строением (в кг/см²) и удельное давление дома на грунт в пределах площади опирания (тоже в кг/см²). Если последняя величина будет намного больше несущей способности почвы — со временем дом погрузится в землю, если наоборот — дом будет плавать на поверхности земли, что тоже нехорошо, поскольку её подвижки могут привести к наклону плиты со всеми неприятными последствиями.

Чтобы избежать подобных неприятностей, при расчёте соблюдают правило: значение удельного давление веса плиты с домом, домочадцами, оборудованием, мебелью, снегом на крыше и необходимым запасом прочности не должно отличаться более чем на 25 % в одну или другую сторону от оптимального значения распределённой нагрузки, установленной СНиПом. Величина последнего параметра составляет для мелких песков 0,25 кг/см², для суглинков и плотных песков — 0,35 кг/см², для супесей и глин — 0,5 кг/см².

Если сравниваемые величины расходятся более, чем на 25 %, то конструкцию дома изменяют — увеличивают или уменьшают толщину плиты, изменяют её площадь или заменяют плиту (как напрасную трату денег) более дешёвыми ленточным или свайным фундаментом.

Минимальная толщина монолитной плиты

• 200 мм — для лёгкого дома (брус, бревно, газобетон);
• 300 мм — для тяжёлого (кирпич, блоки);
• 100-150 мм — для хозяйственных построек.

Плиты толщиной менее 150 мм изготавливают с одним слоем арматуры. Приведенные значения справедливы и в установлении толщины монолитной плиты пола первого этажа здания. Если пол делают без лаг непосредственно на плите, к её толщине нужно добавить высоту стяжки.

Как узнать необходимую толщину плиты перекрытия?

Чтобы выполнить расчёт толщины плиты перекрытия, нужно сначала определить возможную распределённую нагрузку на неё с учётом веса самой плиты и веса временной нагрузки (мебель, жильцы, оборудование, запас прочности). Затем следует инженерный расчёт, выполняемый вручную либо с использованием специальных программных комплексов. Результатом его становится рекомендуемая толщина плиты перекрытия, размеры и количество осевых армирующих стержней в два яруса, марка бетона.

Чем длиннее плита, те мощнее должна быть арматура и толще сама конструкция. Грубая зависимость толщины плиты перекрытия от длины пролета определяется соотношением 1:30. Оно означает, что плита длиной 6000 мм (6 м) должна иметь толщину 200 мм (20 см).

Минимальная толщина монолитной плиты перекрытия, по мнению специалистов, может составлять 160 мм для длины в 4 м, 180 мм — для длины в 5 м. Однако эти данные приблизительны, нуждаются в уточнении конкретным расчётом.

Минимальная толщина армопояса под плиты перекрытия заводского изготовления — 0,7 от толщины стены. Для монолитной плиты перекрытия армопояс заливают как отдельно от монолита, так и в одном цикле.

Наша компания производит расчёты и строительство монолитных плит перекрытия.

Звоните по номеру +7 (812) 426-17-15. С нами удобно!

Какая оптимальная толщина бетонного монолитного перекрытия цокольного этажа?

Какой толщины должно быть монолитное перекрытие цокольного этажа? Какой марки бетон для этого нужно использовать?

комментировать
в избранное
oldes­ t [36.6K]
7 лет назад

Оптимальная толщина перекрытия цокольного этажа, как и других междуэтажных перекрытий, зависит от величины пролета будущей монолитной плиты перекрытия, для чего надо знать расстояние между стенами. Указания, по которым выполняется такой расчет, содержатся в 8-м разделе СП (Строительных Правил) 52-103 от 2007 года. Главное в этих расчетах — определение размера нагрузок на плиту согласно прилагаемой схемы.

Правда, можно принять толщину перекрытия и без расчетов, так как нормативные документы рекомендуют для жилых домов устраивать плиты t=150-200 мм. Но я бы не рекомендовал принимать толщину без расчетов, так как любое увеличение толщины плиты, не оправданное расчетами, приводит не только к удорожанию стоимости работ, но и увеличивает нагрузку на плиту перекрытия.

Класс бетона также определяется расчетами. Следует знать, что чем больше длина пролета плиты, тем больше должна быть марочность бетона. Нормативная литература требует применять для устройства плит перекрытий бетон класса В25, В20 или В15. Если перекрытие устраивается в доме, который будет отапливаться, то по морозостойкости бетон должен быть класса F50.

Виды межэтажных перекрытий в частном доме

При проектировании и строительстве загородного коттеджа важно учесть множество деталей и параметров. Особое значение имеет выбор межэтажных перекрытий в частном доме. Именно от них будет зависеть жесткость и надежность здания, поэтому к их устройству предъявляется ряд требований. Разберемся, какие виды конструкций используются чаще всего и на какие характеристики важно обратить внимание.

Что такое межэтажные перекрытия

Это — строительные элементы, которые разделяют строение по высоте и размещаются горизонтально. Перекрытия служат в качестве пола верхнего этажа и вместе с тем принимают на себя значительные нагрузки от массы мебели и людей. Кроме разделения на этажи, такие конструкции могут отделять чердак или подвал дома. В этом случае помимо придания зданию необходимой жесткости перекрытия обеспечивают требуемое энергосбережение. В задачи перекрытий входит распределение нагрузок и их передача на основные несущие конструкции дома (стены и фундамент). Поэтому не удивительно, что к таким изделиям предъявляется ряд требований, которые обязательно нужно учитывать на стадии строительства.

Имеющиеся требования

• Самое главное из требований — это достаточная прочность конструкций. Иначе существует риск того, что они попросту не выдержат нагрузок, что приведет к проседанию пола или более серьезным последствиям. Перекрытия должны выдерживать как собственный вес, так и предполагаемые нагрузки (к ним относится вся находящаяся в комнате мебель, бытовая техника, члены семьи и т. д.). Предполагаемые нагрузки рассчитываются с учетом площади и типа помещения. Например, для чердачных помещений нагрузка будет меньше — она не превышает 100 кг/м2. Если мы говорим о межэтажных и цокольных конструкциях, то нагрузка на них в 1,5–2 раза больше.
• Не стоит забывать, что конструкции выполняют функцию шумоизоляции. Поэтому важно, чтобы показатели соответствовали существующим строительным нормам.
• Если разница температур на этажах превышает 10 градусов (например, когда речь идет о подвале и первом этаже дома), то предъявляются определенные требования к уровню теплоизоляции.
• Важное значение имеет толщина перекрытия и его жесткость. Это накладывает определенные ограничения на используемые материалы, так как важно, чтобы они были устойчивы к нагрузкам и не деформировались в процессе эксплуатации. Толщина межэтажного перекрытия в частном доме должна составляет не более 1/250 от размеров пролета.
• Последний, но немаловажный пункт — это предел огнестойкости перекрытий. Конечно, не существует стройматериала, который мог бы противостоять открытому огню на протяжении долгого времени, но всегда можно выбрать оптимальный вариант. Например, железобетонные перекрытия способны выдержать воздействие огня в течение 50–60 минут. У древесины эти показатели примерно в 4 раза меньше. А деревянные балки, не защищенные огнеупорными составами, выдержат менее 15 минут.

То есть, плита перекрытия должна быть достаточно жесткой и прочной, не прогибаться под нагрузками и отличаться хорошими звуко- и теплоизоляционными свойствами.

Виды перекрытий

Выделяют несколько типов межэтажных конструкций, которые могут использоваться при строительстве дома. В зависимости от функций и расположений можно использовать следующие разновидности:

• Подвальные. Требуются для отделения подвала от первого этажа здания.
• Цокольные. Используются в тех случаях, когда нужно отделить холодный подвал или подпол от жилого помещения.
• Межэтажные (междуэтажные). Необходимы для разделения жилых этажей.
• Чердачные. Разделяют жилое пространство и неотапливаемый чердак. Нередко такие конструкции называют чердачным покрытием.

Каждая разновидность имеет свои характеристики тепло- и звукоизоляции, может различаться по толщине и материалам изготовления.

Следующая классификация перекрытий выполняется в зависимости от конструктивных особенностей. Выделяют две большие группы — балочные и безбалочные изделия:

• Балочные перекрытия в зависимости от материалов могут быть сборно-монолитными, на деревянных и на металлических балках.
• Безбалочные решения бывают сборными и цельными (монолитными).

Каждую из категорий мы рассмотрим подробнее.

Балочные перекрытия

Подобные межэтажные перекрытия в частном доме могут выполняться из дерева или металла. В основе каждого из решений специальные балки, которые монтируются с одинаковым шагом поверх стен или дополнительно установленного армопояса. Сверху на балки укладываются материалы для заполнения пустот (накат), в результате чего получается ровная горизонтальная конструкция.

В деревянных и каркасных домах чаще всего используются балки из дерева. Однако такой вариант имеет существенные ограничения по использованию. Например, допустимо устанавливать балки для пролетов шириной не более 5 м. Для чердачных конструкций ширина пролета может составлять до 6 м.

Плюс деревянных перекрытий в простоте монтажа и малом весе. Обычно на этапе строительства не требуется использование грузоподъемной техники и оборудования. Однако древесина нуждается в дополнительной обработке и защите, так как восприимчива к влаге и со временем может гнить.

По этой причине предпочтение нередко отдается балочным конструкциям из металлического профиля. В этом случае применяются швеллеры и двутавры. По способу монтажа и конструктивным особенностям такие перекрытия почти не отличаются от деревянных. Металлические изделия позволяют сделать ширину пролетов более 6 м. Кроме этого, они отличаются длительным сроком службы, устойчивостью к огню, не подвержены грибку и гниению. Однако металл склонен к коррозии, поэтому требует дополнительной обработки. Кроме этого, не стоит забывать о низких теплоизоляционных свойствах материала.

Третья разновидность перекрытий — сборно-монолитная (СМП). Такая основа считается наиболее современным вариантом конструкции. Она имеет небольшой вес, простая в монтаже и подходит для пролетов сложной формы. Кроме этого, в том случае, если мы утепляем такое межэтажное перекрытие в частном доме, не требуется использовать специальную технику. Суть методики сводится к укладке продольных балок с небольшим шагом. Свободное пространство заполняется при помощи блоков. В результате формируется несъемная опалубка. Минус такого решения только один – это длительный срок формирования.

Безбалочные перекрытия

Такие основания формируются из железобетонных элементов. Используются готовые плиты, несъемная опалубка блочного типа или съемная опалубка, которая заливается специальным образом.

Сборный вид безбалочного перекрытия считается наиболее простым, поэтому его можно встретить чаще всего. При его возведении применяются многопустотные элементы различной толщины. По сути все перекрытие создается на основе железобетонных плит. Такое решение имеет ряд преимуществ:

• Небольшой вес по сравнению с монолитными конструкциями.
• Простой и быстрый монтаж.
• Широкие возможности по выбору толщины.
• Перекрытие длинных пролетов.

Однако есть и свои минусы. Например, такой тип не подходит для покрытия нестандартных пролетов. Но в целом монтаж конструкции достаточно простой. Предварительно на несущие стены укладываются плиты, положение которых корректируется за счет натянутых тросов крана. После этого выполняется анкеровка и заделка оставшихся зазоров.

Другой вариант безбалочных конструкций в частном доме — это монолитное межэтажное перекрытие. Такое решение представляет цельную плиту, которая опирается на стены по периметру объекта. Монолитная основа считается прочной и надежной, она подходит для пролетов нестандартной конфигурации и простая в монтаже. Однако вес монолитной плиты достаточно большой, поэтому ее чаще используют в кирпичных зданиях.

Для обустройства монолитных перекрытий потребуется установка съемной опалубки. После этого происходит создание двухъярусного каркаса из арматуры и заливка опалубки бетонным раствором. Обязательным этапом процедуры является уплотнение бетонной смеси при помощи вибрационного оборудования. Это позволяет получить ровную бетонную плиту без пустот.

Как выбрать

Выбирать конкретный вариант конструкций стоит в зависимости от типа и материалов здания. Как правило, деревянное перекрытие используется в строениях из бруса или в каркасных домах. Связано это с тем, что такое основание легко монтировать, оно прослужит не один десяток лет и отлично впишется в конструкцию.

Каменные и кирпичные дома чаще строятся с использованием безбалочных перекрытий. Причем, популярны оба решения — как монолитное, так и сборное. Во многом выбор зависит от сроков строительства, сметы расходов и параметров объекта.

Важно помнить то, современные стандарты серьезно регламентируют тепло- и шумоизоляцию межэтажного перекрытия в частном доме. Межэтажная конструкция не должна выпускать теплый воздух из помещения ни вверх, ни вниз. Чаще всего в качестве утеплителя используется слой каменной ваты. Монолитные плиты теплоизолируются пенополистиролом. Конечно, межэтажные конструкции по желанию заказчика могут не утепляться, однако стоит понимать, что в результате этого между этажами не будет никакой звукоизоляции. Что касается чердачных и подвальных перекрытий, то они теплоизолируются в любом случае.
