Eplan что такое проект макросов
Эта функциональность предусмотрена только в определенных модулях расширения. Информация / авторское право
Создать проекты макросов
С помощью проектов макросов можно управлять макросами и автоматически генерировать макросы.
Вы создали базовый проект *.zw9 или шаблон проекта *.ept .
- Выберите пункты меню Проект > Создать .
- В диалоговом окне Создать проект создайте новый проект, как описано в разделе Создать проект.
EPLAN открывает диалоговое окно Свойства проекта: .
Выберите на вкладке Свойства категорию «Настройки».
Выводится только свойство Вид проекта .
Создается новый проект макросов, который можно обрабатывать как «стандартный» проект.
Совет:
Проекты макросов можно создать только с помощью создания нового проекта. Также сначала можно создать проект схемы соединений, подготовить соответствующие фрагменты схемы соединений для генерирования макросов, а затем получить проект макросов, изменив свойства проекта. Для этого нужно всего лишь изменить свойство проекта Вид проекта на «Проект макросов», как это описано в шаге 3.
С вашей помощью мы можем улучшить работу системы. Мы документируем ваши действия в Google Analytics, чтобы постоянно совершенствовать справочную систему (Дополнительная информация и возможности подачи возражений).
Eplan что такое проект макросов
Эта функциональность предусмотрена только в определенных модулях расширения. Информация / авторское право
Проекты макросов
Проекты макросов используются в EPLAN для управления макросами и их упрощенного создания. Соответствующий вид проекта (схема соединений / проект макросов) задается в свойствах проекта с помощью свойства Вид проекта .
Функциональность по сравнению с проектами схем соединений
В проектах макросов доступны несколько специальных функций для определения макросов (например, вставка рамок макросов) и автоматической генерации файлов макросов.
С другой стороны, по сравнению с проектами схем соединений проекты макросов имеют ограниченные логические функции:
- Отсутствие соединений для всех страниц
- Отсутствие генерации неразмещенных функций
- Отсутствие общей обработки.
Отображение перекрестных ссылок и / или свойств блока в проекте макросов при графической обработке на страницах проекта зависит от режима отображения, заданного в специфических для проекта настройках. В диалоговом окне Настройки: Представление в проектах макросов установите с помощью режима отображения для каждой группы свойств (свойства блока, перекрестные ссылки), нужно ли скрывать свойства в проекте макросов либо отображать имена или значения свойств.
Если макросы в проектах макросов содержат несколько вариантов макросов, при отображении перекрестных ссылок и свойств блока в графическом редакторе просмотр графического представления усложняется из-за множества доступных функций. В таком случае мы рекомендуем скрывать свойства.
В проектах макросов, в которых подготовленные макросы проектируются без вариантов макросов, отображение значений / имен свойств может быть целесообразно, так как оно позволяет определить, какие перекрестные ссылки / свойства блока будут отображаться после вставки макроса на схему соединений.
Ниже перечислены некоторые из основных различий в функциональности между проектами схем соединений и проектами макросов:
На 50% быстрее проектирование с помощью макросов EPLAN
В компании EPLAN GmbH & Co. KG, один из основных продуктов стал общепризнанным: EPLAN Electric P8 зарекомендовал себя как отраслевой стандарт для проектирования электрооборудования. Типовая разработка проекта классического распределительного шкафа, включая все модули управления, занимает примерно 58 часов. Именно здесь на помощь приходит программа EPLAN, позволяющая сократить время на разработку проекта до 50%. Этот инструмент поможет вам в проектировании оборудования, начиная от сквозного планирования и заканчивая производством, вводом в эксплуатацию, техническим обслуживанием и ремонтом. Под девизом «эффективное проектирование» разрабатываются и другие приложения для конструирования механического оборудования, установок и корпусов, такие как eBUILD, облачное решение от EPLAN, или портал данных EPLAN. Это онлайн-платформа для загрузки цифровых данных об изделии для приложений EPLAN, которая служит интегрированной, основанной на веб-технологиях платформой для предоставления актуальных данных об устройстве для непосредственного использования при разработке проектов на базе программных решений EPLAN.
Основные задачи EPLAN Electric P8
- Сбор инженерных данных
- Создание электрических схем
- Ручной способ создания принципиальных схем оборудования
- Выполнение унифицированных операций по шаблону
- Автоматическое составление документации на механическое оборудование и установки
Инновации 2022
В настоящее время компании Siemens, SEW, Bosch Rexroth, а также ряд других известных производителей. Allen Bradley, Beckhoff, B&R, Heidenhain и Fanuc, igus® расширяет онлайн-предложение, включив в него еще 2046 пакетов данных.
► Allen Bradley
► Beckhoff
► B&R
► Heidenhain
► Fanuc
Где можно найти соответствующий макрос EPLAN?
Самый простой и быстрый способ найти нужный макрос — в интернет-магазине igus.

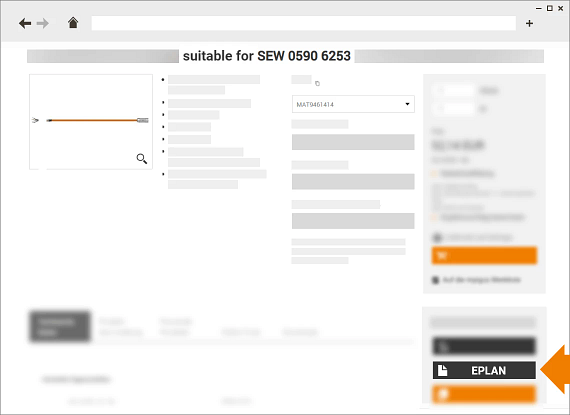

Используйте функцию поиска на сайте igus и выберите необходимый продукт readycable ®, а для заказа перейдите в онлайн-магазин. Если для данного типа кабеля сохранен соответствующий макрос EPLAN, он отображается в правой нижней части экрана, скачать его можно, нажав черную кнопку с надписью: Загрузить данные EPLAN.
Здесь на рисунке справа показан образец силового кабеля, подходящего для SEW 0590 6253.
Преимущества использования макросов igus EPLAN
Быстро и легко загрузите данные readycable® через портал данных EPLAN в собственный электротехнический проект, используя EPLAN. Эти макросы уже содержат спецификации компонентов и диаграммы их применения.
Используйте поиск продуктов для выбора силовых кабелей или перейдите в онлайн-магазин, чтобы найти изделие readycable® и загрузить соответствующий макрос.
Улучшение технологий
- Автоматическое создание схемы укладки кабелей, спецификации компонентов и других конструкторских документов в системе CAE
- Семь качественных параметров для каждого кабеля доступны непосредственно в EPLAN
Снижение затрат
- Сократите время проектирования на 50% за счет использования готовых макросов EPLAN
- Создание модели в цифровом формате & немедленный заказ в режиме онлайн
Подтверждение
- Готовые модули или макросы можно использовать непосредственно в EPLAN
- 3800 м² испытательная лаборатория
Экологическая безопасность
- Все жгуты кабелей поставляются с идеальной подгонкой
- Долговечные материалы кабеля + высококачественные разъемы + механическая обработка = гарантия надежности
Используйте макросы EPLAN быстро и легко
На видео представлен образец, соответствующий требованиям компании Bosch Rexroth
Легко найти подходящий силовой кабель
Используйте наш бесплатный онлайн-инструмент без регистрации
- Siemens
- Bosch Rexroth
- SEW
- Lenze
- и многое другое
Поиск и подбор силовых кабелей
Магазин readycable® — Готовые к подключению кабели
В дополнение к силовым кабелям мы также предлагаем другие готовые к подключению кабели
- Стандарт AIDA
- Кабели для роботов
- Кабели с промышленными штекерными разъемами HARTING
- Сетевые кабели, кабели Ethernet, FOC и шинные кабели
- Кабели датчиков / исполнительных устройств
- Видео, СТЗ, технология информационных шин
Магазин собранных кабельных жгутов
Дополнительная информация о гарантии
Мы с уверенностью даем 36-месячную гарантию на наши кабели, поскольку мы можем делать надежные прогнозы относительно срока службы кабелей благодаря более чем 30-летнему опыту работы нашей испытательной лаборатории площадью 3800 м², одновременно здесь проводится 700 испытаний.
Нажмите здесь
Другие типы силовых кабелей
Здесь вы найдете полный обзор силовых кабелей, собранных в жгут, от igus.Все они имеют 36-месячную гарантию и доступны в течение 24 часов прямо со склада. Быстрый и простой заказ с помощью системы поиска товаров.
Нажмите здесь
Другие готовые к подключению решения

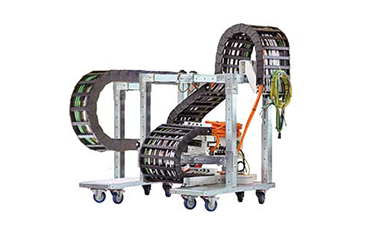

Теперь компаниям больше не нужно заниматься монтажом энергоцепей и кабелей. Предлагая системы readychain, мы предоставляем вам возможность использовать индивидуальные сборные системы энергоснабжения, которые могут быть легко установлены в месте эксплуатации.
