Как установить домофон в квартире

Установка домофона в квартире.
Как выбрать, что необходимо для монтажа.

Решили произвести установку домофона для квартиры своими силами? Сразу приготовьтесь к тому, что это довольно сложная процедура, но, выполнимая, при этом. Если четко следовать инструкциям, все пройдет гладко. Еще одной причиной, согласно которой домофон лучше устанавливать самостоятельно, является значительная экономия денег.

Что ж, начнем. Сначала следует подготовить рабочее место и необходимые инструменты для установки домофона:

• изоляционные перчатки (из резины);
• «витая пара» экранированная;
• шпатлевка;
• инструмент, позволяющий снимать с проводов изолирующий слой;
• дюбеля;
• дрель;
• нож;
• изолента;
• отвертка;
• плоскогубцы;
• алебастр;
• саморезы;
• насадка для дрели, позволяющая «штробить» стены.

Как только подготовительный этап будет завершен, следует перейти к следующему – выбору комплекта домофона для квартиры.

Комплект домофона для: как выбрать?

Можно остановить свой выбор на наиболее простом варианте – комплекте, который состоит из переговорной панели и абонентской трубки. А можно выбрать, обладающий большим числом функций, видеодомофон, его также реально установить собственными силами. Отличие его от простого варианта в большем количестве компонентов: трубка абонента, база, на которой располагается видеоглазок и экран, она должна быть установлена возле двери, загораживающей вход внутрь подъезда. Чтобы установка происходила правильно, нужно точно и последовательно подсоединять внутренние жилы кабеля. Задачу немного должна облегчить маркировка каждой из них определенным цветом.

Если вы живете в многоквартирном здании, то наиболее оптимальным для вас будет установка обычного домофона для квартиры, поскольку аудиопанель вызова будет располагаться возле двери подъезда. Тем более, что решение об установке домофона, для многоэтажных зданиях, принимается коллективно. Можно быть больше чем уверенным, что предпочтение большинства будет отдано домофону, имеющему простую комплектацию. Видеодомофон также пользуется популярностью и востребован, но среди другой категории людей, речь идет о жителях коттеджей.

Ищем место домофону и прокладываем провода

Не имеет абсолютно никакого значения, где именно будет располагаться трубка домофона. Важно, чтобы вы могли услышать вызывающий сигнал, находясь в любом месте квартиры. Именно этим правилом следует руководствоваться, определяясь с местом для этого компонента домофона. Чаще всего, трубку абонента можно обнаружить справа или слева от входной двери квартиры, очень редко она располагается над ней.

Мы дошли до самой трудозатратной процедуры установки – прокладке проводов. Для начала нужно обнаружить конец кабеля, который идет от переговорной панели, напоминаем, она располагается перед входом внутрь подъезд. Таковой вы обнаружите, если заглянете внутрь электро щитка, расположенного на лестничной площадке. Этот конец нужно сделать длиннее.

Это достигается за счет присоединения к нему «витой пары», она же, подсоединена с домофоном, находящимся внутри квартиры. Обратите внимание на тот факт, что в случае слишком большой длины кабеля, сигнал может сильно искажаться, либо пропасть вовсе. Кабель не должен превышать 35-ти метров.

Провод, который мы удлинили вышеупомянутым способом, нужно прокладывать внутри стены. Стену следует подготовить: пробейте каналы нужного диаметра. Операция проделывается дрелью, оснащенной специальной насадкой.

Оба из этих инструментов упоминались в перечне. Как только процесс установки проводов внутрь каналов будет завершен, их следует заделать алебастром и зашпаклевать.

Целостность стен квартиры нарушать вовсе не обязательно, если воспользоваться, так называемыми, кабель-каналами. Когда трубка абонента находится возле входной двери квартиры, кабель-канал довольно просто может быть проложен по периметру дверной коробки.

Кабель, который будет располагаться по подъезду, желательно поместить внутрь гофро-трубы. Обязательно проследите за тем, чтобы не было изломов и провисаний. Также нежелательно соседство домофонных проводов с силовыми кабелями.

В комплекте с домофоном или его компонентами, если они приобретались отдельно, можно обнаружить схему, которая поможет при монтаже.

Инсталлируем трубку

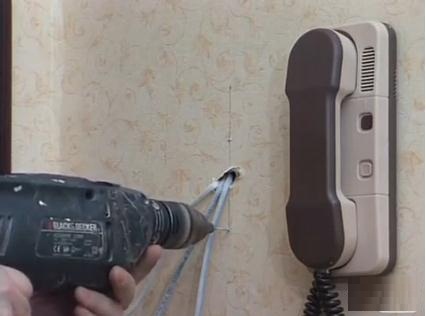

Установка абонентской трубки является завершающим этапом. Все происходит просто и быстро, если сравнивать с этапами, которые предшествовали нынешнему. Прежде всего, разметьте стену в месте, где домофон планирует располагаться.

В стене квартиры следует сделать отверстия и поместить дюбеля (альтернативой им могут стать чопики из дерева). В дюбеля следует вкрутить саморезы. После того, как домофон занимает свое законное место, к нему подключаются провода. Результаты своей работы вы можете оценить, проверив работоспособность домофона. Если он функционирует, значит, вы ошибок при установке не допустили или, наоборот.

Руководитель группы технической поддержки Максименко Игорь.

Отзывы о статье

Положительный отзыв
от Ванявкина О. А., 11 Ноября 2020 г.

Доброе утро. Крайне интригующая и занимательная тема.
Я вывел нереально много полезного из неё. Публикация подана доступным и последовательным языком.
Все же остались некоторые непонятые для восприятия случаи.
Дайте знать – где есть возможность с вами выйти на связь, дабы обговорить вопросы, те что для меня были не понятными?

Как установить домофон в квартире?

• Как выбрать домофон?
• Определение места для трубки и прокладка кабеля
• Установка домофона в квартире
• Установка домофона в частном доме своими руками

Домофон – электронное устройство, основное предназначение которого состоит в ограничении доступа в подъезд, на огороженную придомовую территорию или в какое-либо помещение с возможностью обеспечения пропуска внутрь в дистанционном режиме. Стандартная конструкция системы предусматривает наличие блока вызова, переговорного устройства и запирающего механизма. Последний обычно открывается одним из двух способов: по команде от хозяина помещения, при наборе определенного кода либо при помощи электромагнитного ключа.

Чаще всего установка домофонной системы производится в жилых постройках: в многоквартирном доме, в частном доме или коттедже. Нередко подобные устройства применяются в коммерческих и офисных зданиях.

Эффективность работы в значительной степени определяется тем, насколько правильно система была подобрана и смонтирована. При этом большую часть жильцов интересует вопрос, можно ли установить электронную систему своими руками, сэкономив таким образом на приглашении специалиста.

Важно! Защита собственного жилья – это не самая лучшая вещь для экономии. Поэтому решение о самостоятельной установке оборудования должно быть взвешенным. При наличии сомнений намного правильнее обратиться к профессионалам.

Как выбрать домофон?

При ответе на вопрос, как установить домофон, необходимо учитывать тип выбранной для монтажа электронной системы. Классификация подобных устройств выполняется по нескольким параметрам.

Первый из них – количество абонентов. Однопользовательские системы предусматривают наличие одного переговорного устройства и адресата вызова. Они устанавливаются в частных домах, складах, офисных зданиях с одним владельцем или арендатором. Многоабонентские устройства предполагают наличие одного блока вызова и большого количества его адресатов. Сфера применения домофонов этого типа – многоквартирные жилые дома, офисы с несколькими арендаторами или собственниками.

Второй классифицирующий признак – вид связи. Видеодомофон предполагает передачу визуального изображения посетителя, аудиоустройства предусматривают звуковое общение гостя и хозяина. Первый вариант обладает более высокой стоимостью, но более надежный, так как позволяет идентифицировать посетителя по внешнему виду.

По типу используемого сигнала различают аналоговые и цифровые системы. Первая разновидность устройств проще и дешевле, но не обеспечивает высокого качества изображения и звука. Цифровые модели устройств делятся на проводные и беспроводные.

Последний вариант использует возможности интернета и Wi-Fi, что позволяет активно применять его в таких системах, как «умный дом». Основной недостаток беспроводной системы – сравнительно высокая стоимость оборудования, а также сложность самостоятельной установки и обслуживания. Поэтому сегодня наиболее часто используются проводные устройства, которые обладают бюджетной стоимостью и могут быть смонтированы самостоятельно.

Определение места для трубки и прокладка кабеля

Работы по установке домофона в многоквартирном доме делятся на два основных этапа. Первый включает монтаж оборудования, размещаемого на входе в подъезд, и прокладку кабеля до распределительного щитка. Обычно эти работы производятся централизованно – профессиональными монтажниками из специализированной компании.

Второй этап – монтаж трубки переговорного устройства внутри квартиры и присоединение ее к системе при помощи проложенного до щитка кабеля. Нередко осуществляется самим владельцем жилья. Популярность такого подхода объясняется двумя причинами: стремлением сэкономить и сравнительно низкой сложностью выполняемых работ.

Ключевое значение для эффективной и успешной работы домофонной системы имеет правильный выбор места для трубки, тип используемого кабеля, а также грамотная его прокладка. Первое и главное требование – при подготовке к производству работ внимательно изучается инструкция по эксплуатации и схема установки, которые обязательно присутствуют в сопроводительной документации к устройству.

К месторасположению переговорного устройства предъявляются следующие требования:

• Хорошая слышимость сигнала вызова из любой точки квартиры;
• Возможность удобного и быстрого доступа;
• Расположение на высоте, близкой к расположению глаз взрослого человека. Во-первых, это повышает удобство эксплуатации, во-вторых – делает устройство недоступным для маленьких детей.

В подавляющем большинстве случаев трубка располагается непосредственно рядом со входной дверью в прихожей или холле. Громкость звукового вызова регулируется с учетом площади жилья, количества помещений и комфорта для владельцев.

Подготовка и выполнение работ по прокладке кабеля предусматривают решение нескольких вопросов:

1. Тип кабеля. Рассматриваемые электронные системы не предъявляют высоких требований к характеристикам провода. Для видеодомофона подходит четырехжильный кабель, для аудиоустройств достаточно двухжильного. Также учитывается длина электропроводки до щитка – оптимальный вариант составляет не более 40 м (кабели КВК, КСПВ и другие). При большей протяженности рекомендуется применять коаксиальные кабели (РК-75, RG-6 и др.);
2. Способ прокладки. Лучший вариант – укладка кабеля по стенам в специально выполненных штробах. Плюсы – скрытое расположение и надежная защита от внешних воздействий. Минусы – значительная трудоемкость работ по прокладке, необходимость последующей отделки. Альтернативный способ монтажа предусматривает использование пластиковых кабель-каналов внутри квартиры и гофротрубы в подъезде.

Важно! Обязательное условие для безопасной эксплуатации системы – надежная изоляция провода, отсутствие провисов и изломов, а также контакта с силовыми кабелями.

Установка домофона в квартире

Принимая решение, как установить домофон в квартире, необходимо учитывать несколько факторов. Главный из них – тип приобретенного для монтажа технического устройства. Некоторые модели требуют наличия профессиональных навыков и соответствующего инструмента. Другие электронные системы крайне просты и в установке, и в процессе последующей эксплуатации. Оптимальный вариант получения информации об этом – консультация со специалистами фирмы-поставщика или производителя.

Стандартная последовательность работ по установке выглядит следующим образом:

• приобретение электронной системы и комплектующих (кабеля, кабель-каналов, гофротрубы, крепежа и т.д.);
• определение места расположения каждого из элементов домофона – переговорного устройства и кабеля;
• прокладка кабеля в квартирном помещении и подъезде;
• присоединение кабеля к распределительному щитку в подъезде;
• монтаж переговорного устройства и его подключение к проложенной электропроводке.

Важно отметить, что необходимость установки домофонной системы в квартире обычно возникает в двух случаях. Первый – это монтаж защитной системы во всем подъезде. В такой ситуации целесообразно приобретать необходимое оборудование в одном месте и сразу на все квартиры.

Вторая причина выполнения подобных работ – выход из строя уже используемого домофона. В этом случае технология установки намного проще, ведь кабель уже проложен, определено место расположения трубки, достаточно просто снять вышедшие из строя элементы системы, купить и смонтировать на их место новые.

Установка домофона в частном доме своими руками

Домофоны для частного дома отличаются от тех, что устанавливаются в многоквартирных жилых постройках. Во-первых, они в большинстве случаев однопользовательские. Во-вторых, блок вызова располагается не на входе в подъезд, а на калитке или воротах, установленных в ограждении земельного участка дома. В-третьих, в зависимости от площади этого участка протяженность кабеля, соединяющего переговорные устройства, может варьироваться в очень серьезных пределах.

Еще одна немаловажная особенность домофона в частных жилых постройках – работы по его установке часто производятся силами самого владельца. Последовательность предпринимаемых при этом действий мало отличается от описанной выше, однако несколько нюансов учитывать необходимо:

• Выгоднее и проще всего монтировать домофон непосредственно в ходе строительства частного дома. Это снижает финансовые расходы и обеспечивает максимальную функциональность системы;
• Оптимальный вариант прокладки кабеля – под землей на глубине 70 см в ПНД-трубах и гофрах в местах перехода. Он удобен, гарантирует надежную защиту электропроводки, не требует значительных расходов;
• Установка вызывной панели должна производиться на столбе ограждения калитки со стороны замка. Не рекомендуется монтировать элементы системы на металлических конструкциях и изделиях – это сложнее технологически и допускает подверженность системы блуждающим токам;
• Домофон подключается к распределительному щитку, который обычно находится внутри здания;
• Переговорное устройство целесообразно располагать не у входной двери, а в помещении с удобным и быстрым доступом из любой точки дома, что особенно актуально для зданий с большой площадью. Некоторые модели домофонов предусматривают наличие двух трубок, которые устанавливаются на разных этажах.

Важно! Обычно домофоны для частного дома имеют более сложное с технологической точки зрения устройство, чем электронные системы для квартир. Например, многие из них предусматривают возможность дистанционного открытия трех замков – на калитке, на воротах и на входной двери. Устройства такого типа предусматривают использование кабелей с 6-8 жилами.

Учитывая сказанное, необходимо понимать, что мало принять решение – устанавливаем домофон своими силами. Нужно четко понимать конструктивные особенности электронной системы, последовательность действий по ее монтажу, а также иметь соответствующие навыки и инструмент. Невыполнение любого из перечисленных требований наверняка приведет к проблемам при эксплуатации домофона. В подобной ситуации намного правильнее и проще прибегнуть к помощи профессионалов и обратиться в специализированную организацию.

Как установить домофон

Для того чтобы понять, как установить домофон самостоятельно, не подвергая себя опасности:

• Перед началом работы с электропроводкой отключите электричество с помощью главного рубильника,
• Соблюдайте нормы электрической безопасности,
• Используйте изделия, соответствующие нормам,
• Ни в коем случае не устанавливайте трансформатор во влажном помещении или на улице.

Правильный выбор проводов гарантирует оптимальную работу устройства. Данная таблица приведена для общей информации. Не забудьте ознакомиться с приложенной к устройству схемой.

Аудио-домофон		Видео-домофон
До 50 м	Более 50 м	До 25 м	Более 25 м
провод 6/10	провод 1,5 мм	провод 6/10	провод 1,5 мм или максимальный кабель

3 Электрическая защита

Домашний домофон должен быть подключен к электросети, защищенной предохранителем 10 А или автоматом 16 А.
Для безопасности людей рекомендуется также установить устройство защитного отключения 30 мА.

Возможны два типа электропитания:

1. Переговорное устройство подключается непосредственно к розетке электросети (силовым проводом). Трансформатор интегрирован в переговорное устройство.

2. Трансформатор не интегрирован в переговорное устройство, а подключается к нему и к электросети.

При необходимости проведите следующие подготовительные работы:
— Выкопайте траншеи между уличной панелью вызова и вашим домом.
— Проложите в земле гофрированные трубы для проводов.
— Проведите в трубах провода, оставив свободные окончания проводов длиной около 20 см.

Точно отмерьте необходимую длину проводов между местом расположения уличной панели вызова и переговорным устройством.

Советы
• Для лучшей работы устройства необходимо избегать дополнительных соединений между уличной панелью вызова и внутренним переговорным устройством.
• Если проводка уже проложена, проверьте количество проводов перед тем, как покупать домофон.
• Если вы строите дом, необходимо заранее предусмотреть траншеи и проложить в них гофрированные трубы со стальной протяжкой.

5 Установка уличной панели вызова

1. На выбранной стене или на столбе определите место расположения уличной панели вызова. Она должна находиться на высоте 1,60 м от земли.

Для накладных моделей ( А ): отметьте места расположения крепежных шурупов, просверлите отверстия и вставьте в них дюбели.

5. Зашпаклюйте штрабу цементом, предварительно смочив ее водой и извлекая гвозди по мере продвижения работы.

6. Удалите излишки смеси и дайте цементу высохнуть.

7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6).

8. Зафиксируйте уличную панель вызова на встроенной коробке.

Установка внутреннего переговорного устройства

2. Определите на стене место расположения гофрированных труб для прокладки проводов от уличной панели вызова до внутреннего переговорного устройства и до трансформатора.

6. Привинтите к стене подставку переговорного устройства.

7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6).

8. Установите на место внутреннее переговорное устройство, подвесив его на крепежные скобки на подставке.
Зафиксируйте переговорное устройство с помощью предназначенного для этого винта.

Установка трансформатора (при необходимости)

Закрепите трансформатор в защищенном месте (например, на распределительном щитке).

1. Подключите трансформатор к переговорному устройству в соответствии со схемой (см. часть 6).

2. Подключите трансформатор к электросети, защищенной предохранителем (см. совет «Как сделать электропроводку, не подвергая себя опасности»).

Это важно
Перед подключением трансформатора отключите электричество.

Советы для установки видео-домофона
• Не устанавливайте видеокамеру в местах, ярко освещенных солнцем, или напротив яркого источника освещения.
• Не устанавливайте внутреннее переговорное устройство в помещении с повышенной температурой (более 40°С), а также во влажном или незащищенном от дождя месте.
• Постарайтесь защитить внутреннее переговорное устройство и видеокамеру от сильных вибраций и ударов.

6 Принципиальная схема

Пример единой 2-проводной схемы подключения:

2-проводное соединение уличной панели с переговорным устройством

Пример схемы подключения проводов 2 + 2:

— 2-проводное соединение уличной панели с переговорным устройством

— 2-проводное соединение замка, трансформатора и переговорного устройства

Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Установка домофона в квартире

Лет 20 назад домофон служил лишь переговорным устройством между жильцом квартиры и посетителем, помогал хозяину впустить гостя, не спускаясь на первый этаж. Сейчас это многофункциональный прибор, средство контроля доступа на закрытую территорию. Установка домофона в квартире в Санкт-Петербурге всегда актуальна. Жильцы многоэтажек меняют устаревшие трубки на новые модели с видео и вспомогательными функциями. Многие, кроме подъездного домофона, хотят иметь личный как дополнительное средство защиты и ставят его вместо квартирного звонка.

Профессионально установить любую модель домофона могут мастера ООО «Системы безопасности». Мы выполняем замену старых абонентских блоков на новые, подключение квартирного домофона к общеподъездной сети, настраиваем, проверяем корректность работы узлов системы. Работы проводятся с соблюдением электротехнических норм. При монтаже мастера опираются на свой опыт, но строго следуют рекомендациям производителей конкретных приборов. Абонентское устройство может быть установлено как на входе в квартиру, так и в удобном для владельцев месте, например, в кабинете.

Монтаж домофона в подъезд – это:

• дистанционное открывание входной двери в подъезде;
• способ поговорить с визитером;
• демонстрация на экране лица гостя, обстановки за дверью (для видеодомофонов);
• ограничение входа в подъезд посторонним людям;
• дополнительная защита имущества.

Личный цветной видеодомофон незаменим, когда дверь в подъезд не закрывается на электронный замок, и зайти на этаж может каждый. При этом будет нелишним подключить дополнительно две камеры видеонаблюдения, которые помогут осматривать этажную площадку с разных ракурсов. Эта мера безопасности полезна, когда дверь в квартиру открывают дети, старики или слабослышащие люди. Данные устройства также отлично подходят для установки в частном доме.

Получите БЕСТЛАТНЫЙ расчет стоимости УСТАНОВКИ под ключ,

Оборудования или Обслуживания вашего Видеонаблюдения в 3 вариантах в день обращения!

Популярные модели

Жильцы многоквартирных домов чаще ставят оборудование известных марок, проверенное тысячами пользователями в течение многих лет. Наиболее продаваемые бренды – VIZIT, COMMAX. Установкой таких систем занимаются и специалисты нашей компании.

Покупательская статистика нашего интернет-магазина позволяет выделить несколько моделей домофонных приборов, которые чаще других востребованы:

• абонентское устройство VIZIT УКП-7 (аудиотрубка);
• абонентское устройство VIZIT УКП-12 (аудиотрубка);
• видеодомофон с трубкой VIZIT-М440С;
• дисплей с трубкой VIZIT-M456C;
• монитор видеодомофона с трубкой VIZIT-М405.

Каждая упомянутая модель обычно устанавливается как индивидуальное устройство. Если необходимо выполнить установку общеподъездной системы, пользователи ограничиваются простыми аудиотрубками. Это связано в основном с ценовым фактором, стоимость может находиться в пределах 900 руб. Тем не менее, даже устройства этого вида в полной мере решают поставленные задачи. При монтаже подъездного домофона во все квартиры ставятся одинаковые ответные блоки, а самые современные видеоустройства доступны не всем абонентам. Также стоит отметить, что оплата за такой домофон будет значительно больше, цена цветных моделей может превышать 3 000 руб. Также нужно помнить, что панель вызова и блок управления также влияют на стоимость системы.
