Учет упругого основания
Во всех плоских конечных элементах предусмотрен учет упругого основания:
- для пластин и оболочек вдоль оси Z1. В общем случае реализована двухпараметрическая модель упругого основания, контактирующего с конструкцией (Леонтьева-Власова, Пастернака) [8].
При этом задаются следующие величины:
С1 — коэффициент, характеризующий работу упругого основания на сжатие;
С2X, С2Y — характеризуют работу упругого основания на сдвиг при расположении площадки сдвига перпендикулярно осям X1 и Y1 местной системы координат элемента соответственно. Для изотропного упругого основания С2X = С2Y;
С2XY — характеризует работу упругого основания на кручение в плоскости X1OY1 местной системы координат элемента. Для изотропного и ортотропного упругого основания С2XY= 0; - для балок-стенок и оболочек в плоскости элемента. Задается
С1uv – коэффициент, характеризующий работу упругого основания в плоскости X1Y1.
При отсутствии данных о значении коэффициента постели С2 (его значение равно 0) автоматически реализуется переход к модели упругого основания Винклера с одним коэффициентом постели С1.
Оценки коэффициента C1 могут быть получены с помощью программы КРОСС , входящей в состав системы SCAD Office .
2.2.3.2 Определение коэффициентов упругого основания
Фундаментной плите были назначены коэффициенты упругого основания (согласно инженерно-геологическим данным), а так же наложены связи (X,Y). Коэффициенты упругого основания были вычислены в программе «Кросс» входящую в комплекс «SCAD Office» от комбинации загружений L1∙1+L2∙0.9+L3∙0.9+L4∙0.9+L5∙0.9+L6∙0.9+L7∙0.9+L12∙0.9+L13∙0.9+ L18∙1+L19∙0.9+L20∙0.45
Рисунок 2.3 Схема площадки
Таблица 2.11 Список грунтов
Удельный вес, Т/м 3
Модуль деформации, Т/м 2
Модуль упругости, Т/м 2
Давление переуплотнения, Т/м 2
Таблица 2.12 Список скважин.
Отметка верхней границы, м
Скачок эффект. напряж, Т/м 2
Нагрузка на фундаментную плиту 0,01 Т/м 2
Отметка подошвы фундаментной плиты 124,4 м
Нижняя отметка сжимаемой толщи определяется в точке с координатами: (0;0) м
Минимальное значение коэффициента постели 146,439 Т/м 3
Максимальное значение коэффициента постели 640,206 Т/м 3
Среднее значение коэффициента постели 198,34 Т/м 3
Среднеквадратичное отклонение коэффициента постели 0,012
Отметка сжимаемой толщи определялась в точке с координатами (0;0) м
Нижняя отметка сжимаемой толщи в данной точке 107,264 м
Толщина слоя сжимаемой толщи в данной точке 17,136 м
Максимальная осадка 19,927 см
Средняя осадка 15,41 см
Крен фундаментной плиты 0,022 град
Суммарная нагрузка 21037,432 Т

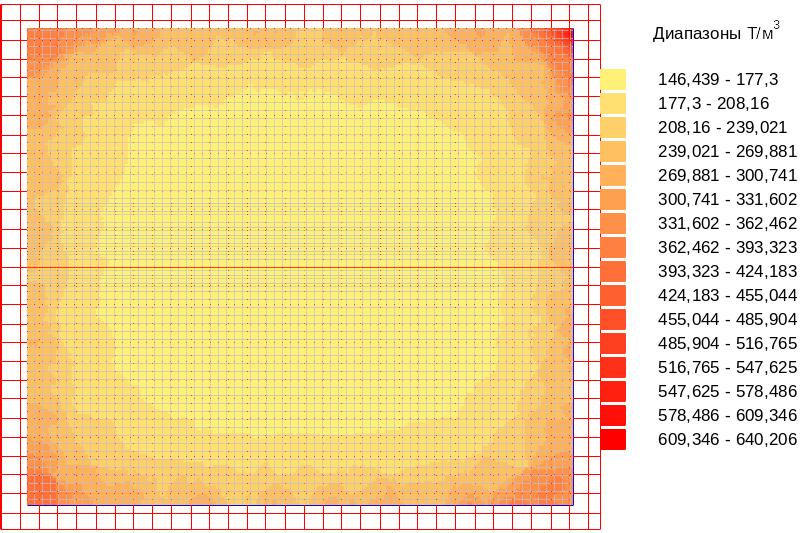

Рисунок 2.4 Коэффициенты постели.
Расчет коэффициентов упругого основания
