Виды розеток электрических по монтажу

  • автор:

Виды розеток электрических по монтажу

Современная электрофурнитура помимо основных своих функций способна выполнять множество дополнительных задач. Не являются исключением в этом случае розетки и выключатели. Они могут различаться не только по внешнему виду, но и по техническим и другим параметрам. Чтобы не ошибиться с выбором этих аксессуаров, стоит внимательно изучить перед покупкой их основные особенности.

Какие бывают розетки

Все модели розеток различаются по техническим параметрам, способу монтажа и дополнительному оснащению.

Технические характеристики

  • Номинальное напряжение – стандартные изделия для дома и офиса работают от сети 220-240 вольт. Существуют также модели, рассчитанные на напряжение 380 вольт, они обычно используются в помещениях промышленного назначения для подключения приборов высокой мощности.
  • Тип разъёма – в нашей стране наиболее распространены модели розеток с разъемом типа С (двумя круглыми контактами) и типа F (теми же двумя круглыми контактами, дополненными сверху и снизу заземляющими скобками. Тип розеток в России
  • Количество розеток в модуле – в зависимости от количества одновременно подключаемых электроприборов в различных помещениях могут использоваться модули на две, три, четыре и более розеток. Существуют также комбинированные модели, дополненные USB, HDMI, RJ-45, RJ-11 разъемами. Розетки с разъемами
  • Степень пыле- и влагозащиты – маркируется индексом IP и указывает на возможность эксплуатации розеток в тех или иных условиях влажности и загрязненности среды.

Способ монтажа

  • Встроенные модели: колодка с контактами у таких розеток заключена в специальную коробку – подрозетник, который монтируется в стену. Видимым остаётся только часть корпуса устройства, выступающая над поверхностью стены. Розетки, устанавливаемые на сети с заземлением, имеют дополнительные заземляющие контакты. Встраиваемая розетка
  • Накладные модели используют в случае открытого монтажа кабельной системы. Накладные розетки

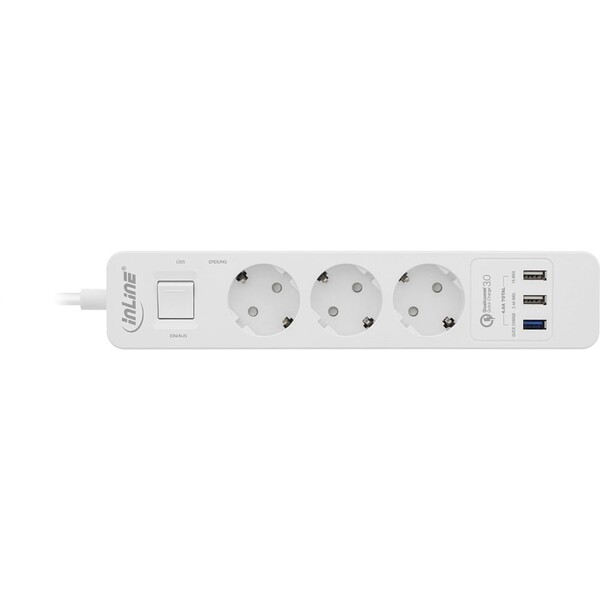

  • Переносные модели: эти розетки обычно комплектуются шнуром и вилкой для использования их в качестве удлинителей. В продаже можно найти и модели без дополнительных шнуров – их подключают напрямую к кабелю, выходящему из стены. Переносные розетки

Для монтажа розетки её аккуратно разделяют на две части, затем зачищенные контакты вставляют в зажимные клеммы. В качестве дополнительных опций некоторые устройства этого типа имеют кнопку включения питания и индикатор рабочего режима.

Дополнительные функции

Современные розетки могут оснащаться защитными крышками, таймерами отключения электрооборудования, выталкивателем вилки (для аккуратного её извлечения), встроенным электросчётчиком и многими другими полезными опциями.

Особенности выбора розеток

Для бытового использования в квартирах и офисах устанавливаются стандартные розетки. Потребность в их количестве рассчитывается индивидуально, но рекомендуется хотя бы по одной из стен устанавливать модели с 4-6 разъёмами на тот случай, когда потребуется подключить в сеть приборы, не эксплуатирующиеся повседневно.

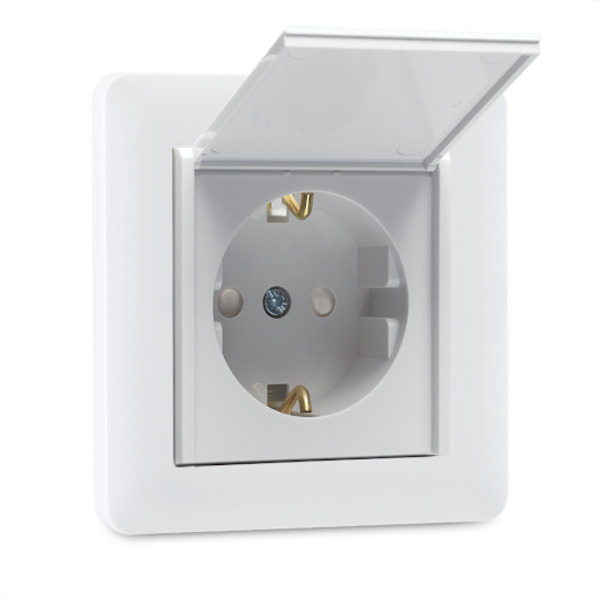

  • В детских комнатах лучше монтировать устройства, которые имеют крышки или шторки, закрывающие детям доступ внутрь розеток. Розетка в детскую
  • Для ванных комнат, других помещений с повышенной влажностью и уличной эксплуатации нужно подбирать изделия с высокой степенью пыле- и влагозащиты (IP44, 54, 65 или 68). Влагозащищенные розетки

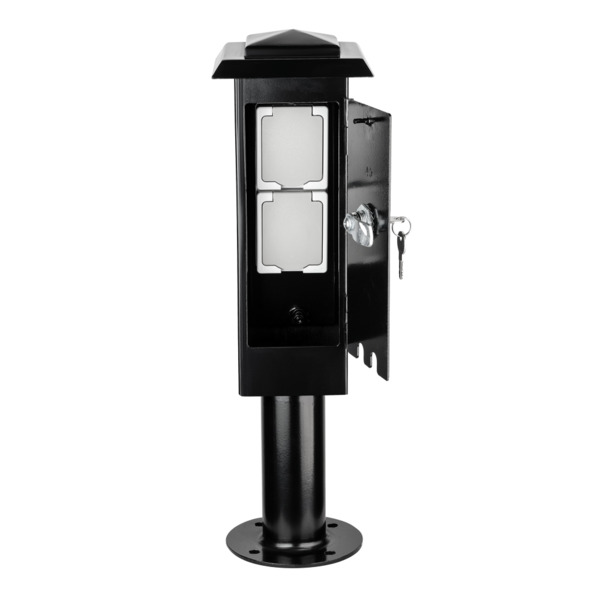

  • На приусадебных участках частных домов часто используется разнообразная техника и оборудование (газонокосилки, станки, прочие садовые и огородные приборы). Для них имеет смысл предусмотреть отдельный модуль внешних розеток. Такие устройства обязательно должны иметь заземление. Садовые розетки

Какие бывают выключатели

Главная задача стандартного выключателя – обеспечение подачи питания от сети к электроприбору и прекращение его при отсутствии необходимости в использовании источника света. Выключатели могут иметь самое разное исполнение.

Все модели можно классифицировать по следующим признакам:

  • способ коммутации;
  • способ монтажа;
  • степень пыле- и влагозащиты;
  • способ управления устройством.

Рассмотрим каждую характеристику подробнее.

Способ коммутации

  • Устройства с винтовыми зажимами: провода в них соединяются специальными зажимными элементами, которые фиксирует обычный винт. Такой вариант коммутации считается максимально надёжным, однако он более сложен в плане монтажа.
  • Устройства с пружинным контактом: провода в таких механизмах фиксируются специальными подпружиненными пластинками-контактами. Способ соединения достаточно надёжен, более прост в монтаже. При нем провода должны обязательно быть зажаты в определённом положении, иначе выключатель не будет работать.

Способ монтажа

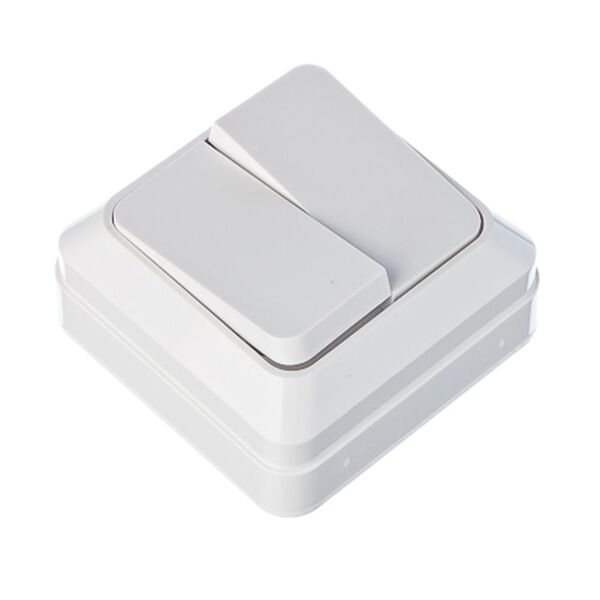

  • Накладные устройства: механизм накладывается на поверхность стены и фиксируется на ней. Из-за того, что такие выключатели выступают над стенами, они не всегда смотрятся эстетично. Однако они боле просты в установке и функциональны. Накладной выключатель
  • Встроенные устройства: коммутатор этих механизмов монтируется в полость, высверленную в стене, и полностью утапливается в неё. Такие устройства имеют более привлекательный внешний вид, но их гораздо сложней устанавливать по сравнению с накладными. Встроенный выключатель

Степень защиты корпуса

Бытовые выключатели могут эксплуатироваться в самых различных и в том числе неблагоприятных условиях, поэтому их корпуса должны иметь соответствующий уровень защиты от влаги и загрязнений.

Выяснить степень защищённости можно, найдя в маркировке цифровое значение индекса IP – чем оно выше, тем надёжней светильник независимо от условий его использования.

  • Приборы с IP20 подходят только для сухих помещений, Выключатель IP20

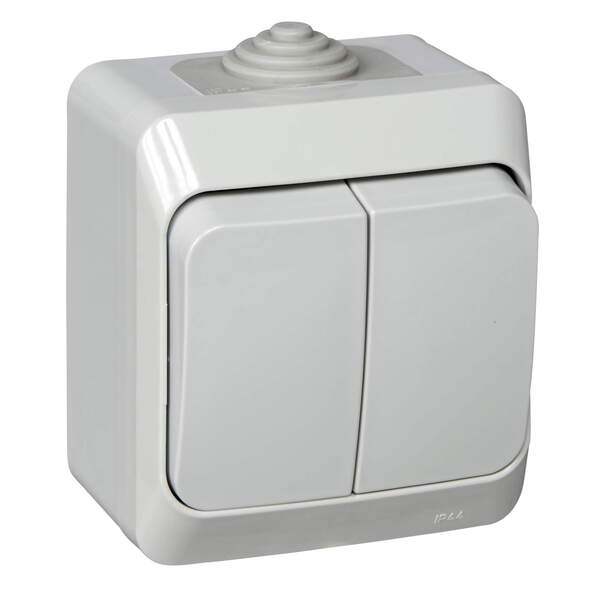

  • IP44 – для комнат с повышенной влажностью, IP44

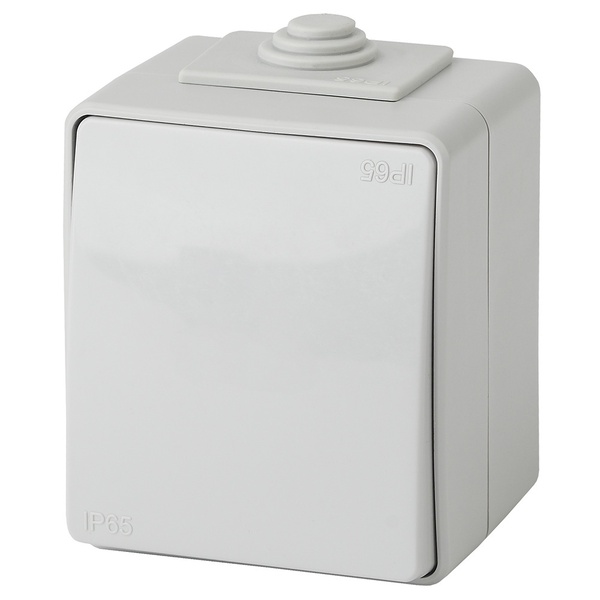

  • IP65 – для эксплуатации на улице, IP65
  • IP68 – для установки под водой. IP68

Способ управления

Существует множество типов коммутаторов, различающихся по способу управления, основные из них:

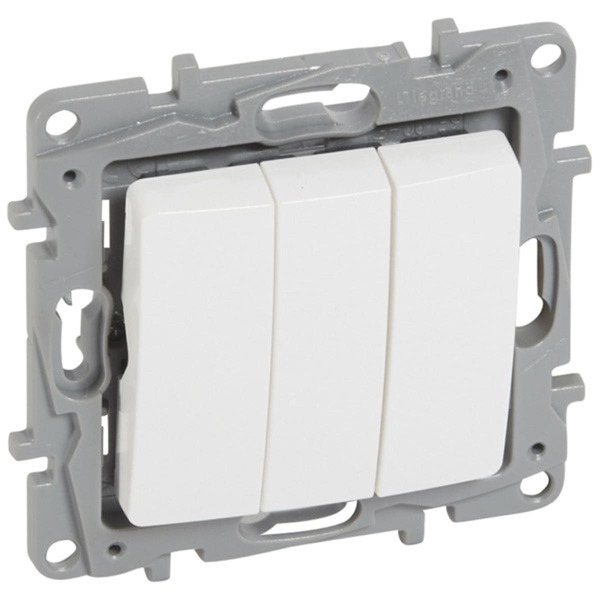

  • клавишные – такие выключатели оснащены стационарно закреплёнными в корпусе контактами и качающимся подпружиненным механизмом. При сжатии или растяжении последнего происходит передача сигналов. подобные приборы могут иметь одну, две и более клавиш для более комфортной их эксплуатации.

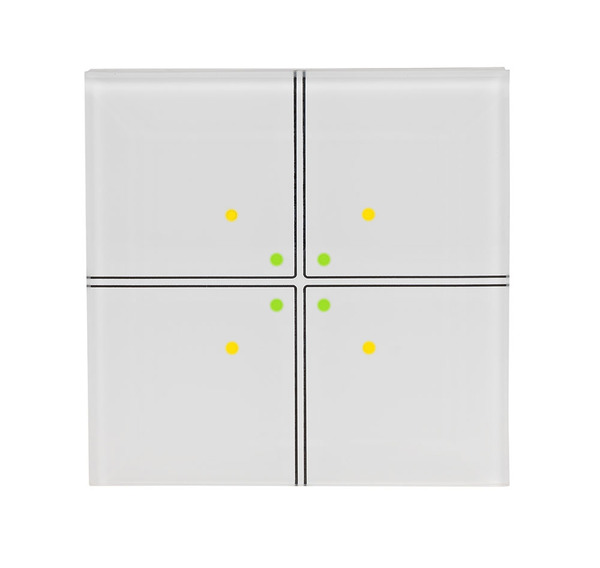

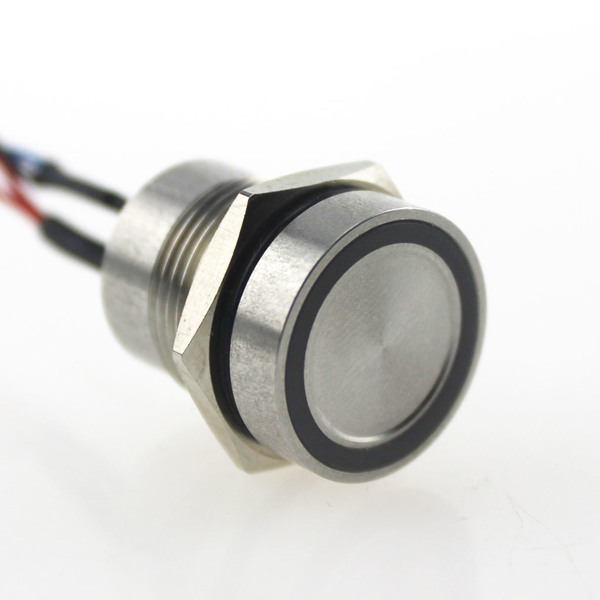

  • сенсорные – эти устройства не имеют клавиш, шнурков или кнопок, они работают от лёгкого касания специальных чувствительных панелей, расположенных на лицевой стороне приборов.

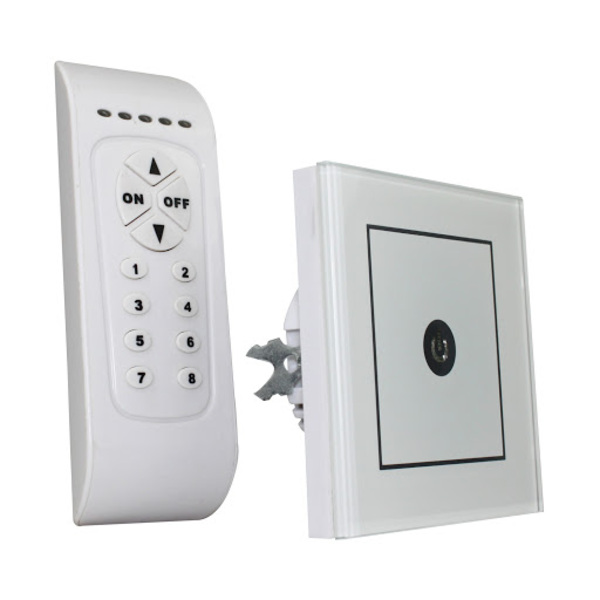

  • с дистанционным управлением – механизмы этого типа позволяют управлять светом при помощи пульта ДУ на расстоянии;

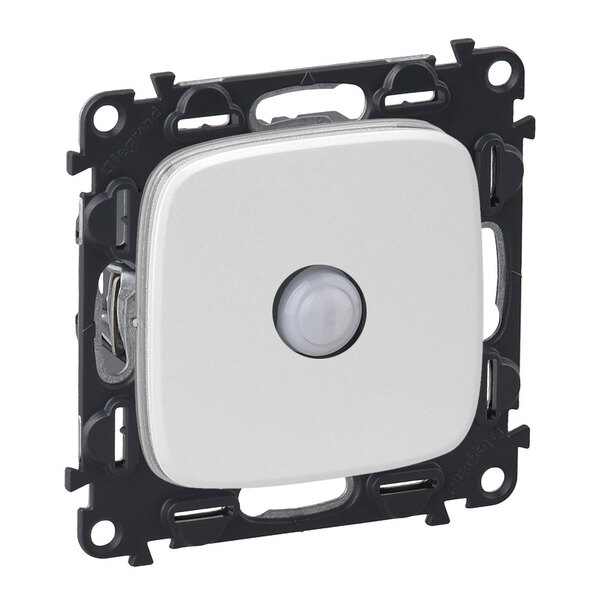

  • со встроенными датчиками – у таких изделий имеются специальные детекторы, которые считывают и анализируют определённую информацию из окружающей среды (движения, изменение освещённости и др.), после чего дают сигнал контроллерам для включения или выключения электроэнергии.

Есть и другие варианты управления выключателями, но практически все они являются разновидностями вышеперечисленных типов.

Особенности выбора выключателей

  • В жилых помещениях чаще всего используются клавишные механизмы: они просты и удобны в эксплуатации, а также имеют огромное множество вариантов исполнения, среди которых легко подобрать нужную модель под любой интерьер. Клавишный выключатель
  • В помещениях с повышенной влажностью (ванных комнатах, саунах, банях, душевых) допускается использование только тех устройств, которые имеют повышенную степень пыле- и влагозащиты. Незащищённые модели при попадании на них воды могут создать аварийную ситуацию и даже причинить серьёзный вред здоровью пользователя. Сенсорный выключатель
  • В спальных и детских комнатах, а также в коридорах и прихожих рационально использовать модели, имеющие дополнительную подсветку и встроенный диммер для регулирования яркости освещения. Выключатель с пультом
  • Современные системы типа «умный дом» обычно комплектуются выключателями сенсорного или бесконтактного типа управления. Выключатель с датчиком

Розетки и выключатели – казалось бы, незначительные элементы интерьера, от которых, однако, многое зависит. Правильно подобранные аксессуары позволяют рационально использовать электрическую энергию, а также подключать и эксплуатировать столько приборов, сколько требуется для комфортной жизни и работы.

Электрические розетки. Выбор, монтаж, установка и схема подключения розеток.

В России используются розетки на 16 А с круглыми гнездами. Перед началом работы с любой розеткой отключите электропитание на щитке или отключите автомат конкретной цепи. Затем убедитесь в отсутствии напряжения в розетке с помощью пробника.

Типы розеток

Хотя все розетки функционально одинаковы, есть несколько нюансов, которые нужно учитывать при выборе.

Розетки без заземления следует применять в домах старого фонда с двухпроводными сетями. В новых, а также реконструируемых зданиях прокладываются трехпроводные сети, поэтому для обеспечения должного уровня электробезопасности розетки должны быть с заземляющим контактом.

Розетка скрытой установки без заземления

Розетка скрытой установки без заземления

Розетка скрытой установки с заземлением немецкого стандарта

Розетка скрытой установки с заземлением немецкого стандарта

Розетка скрытой установки с заземлением французского стандарта

Розетка скрытой установки с заземлением французского стандарта

Накладная розетка с заземлением немецкого стандарта

Накладная розетка с заземлением немецкого стандарта

блок из нескольких розеток

Установка блоков из нескольких розеток, хотя они и довольно дороги, удобна в тех местах, где электроприборы сгруппированы

При этом в розетках французского стандарта из-за асимметричного расположения заземляющего контакта система поляризована, т. е. вилка вставляется всегда в одном положении. Это позволяет быть уверенным в том, что, например, фазный контакт подсоединен все время к центральному контакту патрона лампы накаливания, а не к легкодоступному резьбовому корпусу цоколя, или что однополюсный выключатель все время разрывает фазный провод. Кроме того, современные нормы требуют, чтобы розетки, устанавливаемые в квартирах, были оснащены защитными шторками, автоматически закрывающими гнезда розетки при вынутой вилке.

Количество розеток в помещениях также нормировано. В жилых комнатах квартир должно быть установлено не менее одной розетки на каждые полные и неполные 4 м периметра комнаты, в коридорах квартир — не менее одной розетки на каждые полные и неполные 10 м2 площади коридоров.

В кухнях квартир следует предусматривать не менее четырех розеток.

Розетки могут устанавливаться на поверхности стены (основание таких накладных розеток, или розеток наружной установки, крепится шурупами к стене) или встраиваться в стену в установочной коробке заподлицо с поверхностью, так что видна только лицевая панель (встраиваемые розетки, или розетки скрытой установки).

Размещение розеток

Выберите наиболее удобные места для аудиоцентра, компьютера, настольных ламп, телевизора и т. п., где и располагайте розетки. Чтобы не пришлось применять тройники и удлинители, равномерно распределите розетки по периметру комнат, а где возможно, сделайте двойные. Не забудьте про розетки для пылесоса в коридорах и на лестничных площадках. Оптимальной высотой для розетки считается 225—300 мм над полом.

Оптимальная высота для розетки

Оптимальная высота для розетки

Для людей в инвалидной коляске рекомендуется устанавливать розетки на высоте 450—1200 мм от пола. Если вы желаете сделать дополнительные розетки на этом уровне, просто проведите короткие вертикальные ответвления от существующих розеток. Над кухонным рабочим столом установите по крайней мере четыре розетки на высоте примерно 150 мм от его поверхности. Кроме того, сделайте розетки для напольных электроприборов, таких, как холодильник и посудомоечная машина.

Установка розеток

Накладные розетки проще устанавливать, но встраиваемые розетки не только выглядят привлекательнее, но и менее подвержены механическим повреждениям, например пылесосом или детскими игрушками.

Установка накладной розетки

Снимите корпус изделия. Маленькой отверткой удалите одну из тонких пластиковых заглушек, закрывающих отверстия для подвода кабеля на задней стороне основания (при скрытой проводке), и пропустите через него кабель. (В случае открытой проводки кабель подводится через отверстие в боковой стороне розетки.) Плотно прижмите основание к стене, одновременно выровняв его с помощью небольшого пузырькового уровня. Шилом через крепежные отверстия разметьте положение крепежа на стене. Просверлите соответствующие отверстия и вставьте в них дюбели. Закрепите основание с механизмом на стене шурупами (1). Подсоедините провода (2) и соберите розетку (3).

Установка розетки

1. Закрепите основание на стене

Установка розетки

2. Подсоедините провода

Установка розетки

3. Соберите розетку

Установка встраиваемой розетки

Кирпичные или бетонные стены

Приложите монтажную (установочную) коробку к стене и обведите ее карандашом, разметьте паз для проводки (1). Зубилом срубите штукатурку до кладки внутри линий разметки. Внутри разметки коробки сверлом по камню сделайте несколько рядов отверстий на глубину коробки, затем зубилом удалите материал между ними так, чтобы коробка была заподлицо с поверхностью штукатурки (2). Уложите кабель в паз и подведите его к месту установки коробки (3) с запасом по длине.

Вставьте кабель в монтажную коробку, предварительно удалив в ней заглушку с нужной стороны. Заполните углубление раствором алебастра и установите коробку, выровняв ее по горизонту (4). Нанесите на стену штукатурку вокруг монтажной коробки и поверх проводки в пазу стены (5). После схватывания раствора подсоедините (6) и установите саму розетку (7), а потом декоративную рамку (8). Подробнее о подсоединении розеток.

Длина жил кабеля

Всегда оставляйте запас длины жил кабеля для подключения. Это облегчит само подключение, а также замену розетки, выключателя и т. п. в будущем. Избыток длины жил компенсируйте их изгибанием.

штробление отверстия под розетку

укладка кабеля и коробки розетки

подсоединение розетки

крепление розетки и декоративной рамки розетки

Монтаж розетки скрытой установки на кирпичную или бетонную стену

Монтаж в гипсокартон

Разметьте положение монтажной коробки и с помощью дрели с коронкой диаметром 67—68 мм вырежьте отверстие (1). При вырезании отверстия работайте на низких оборотах дрели. Подведите (2) и вставьте кабель в монтажную коробку (3), предварительно удалив заглушку с нужной стороны. Фиксируйте монтажную коробку крепежными винтами. В заключение подсоедините и установите саму розетку, как при установке в кирпичную или бетонную стену (см. выше 6, 7, 8).

Установка розетки в гипсокартон

Установка монтажной коробки в гипсокартон

Монтажные коробки для гипсокартона

Монтажные коробки для гипсокартона

Для монтажа электроустановочных изделий в гипсокартон применяются специальные монтажные коробки. К гипсокартону они прижимаются при помощи внутренних лапок, которые в исходном состоянии убраны. После установки коробки в отверстие стены при вращении крепежных винтов лапки выдвигаются и перемещаются по своим каналам, постепенно прижимая коробку к гипсокартону изнутри. Снаружи коробка удерживается за счет тонкого ободка.

Замена розеток

Существует несколько вариантов замены розеток. Замена одинарных розеток двойными является одним из способов увеличения количества точек подключения в помещении.

Простая замена

Заменить неисправную одинарную розетку одинарной новой — достаточно просто. Перед началом работы не забудьте отключить в щитке автоматический выключатель, защищающий данную цепь.

Замена встраиваемой розетки

К современной стандартной монтажной коробке подойдет розетка практически любой модели.

У старой розетки выверните крепежный винт лицевой панели и снимите ее. Если крепежный винт отсутствует, то панель крепится внутренними защелками. Декоративная рамка таких розеток также крепится защелками (1). Сначала демонтируйте ее, аккуратно поддев отверткой. Затем, внимательно осмотрев конструкцию лицевой панели, найдите защелки и, отжимая их отверткой, снимите панель (2). Ослабьте винты крепления суппорта и извлеките его вместе с механизмом из коробки. Ослабьте зажимы (клеммы) и отсоедините провода. Проверьте состояние монтажной коробки и подсоедините провода к клеммам новой розетки. Зафиксируйте суппорт винтами.

Если в монтажной коробке не предусмотрено винтовое крепление, используйте розетки со встроенными захватами (лапками) (3). Подключите провода к розетке и установите ее в монтажную коробку, затянув винты лапок. При затягивании винтов острые кромки лапок врезаются во внутренние стенки коробки, надежно фиксируя ее. Будьте внимательны, не допускайте попадания проводов под лапки.

Замена накладной розетки

Выверните винт крепления корпуса старой розетки. Если корпус крепится защелками, отожмите защелки отверткой через специальные прорези (способ отжимания обычно указан на корпусе). Снимите корпус, ослабьте винты клемм (или нажмите на толкатели, в случае пружинных клемм, отсоедините провода. Выверните шурупы крепления основания и снимите его. Примерьте

новое основание, возможно, придется высверлить новые отверстия в стене для дюбелей под шурупы. При скрытой проводке отверстие для ввода кабеля сделайте в основании розетки, при открытой проводке — в боковой стороне корпуса (4). Заведите провода в отверстие и закрепите основание шурупами. Подсоедините провода, наденьте корпус, заверните винт его крепления либо просто нажмите на корпус до защелкивания, если он крепится защелками.

Монтажные коробки старого образца

Монтажные коробки в старых домах обычно настолько велики, что даже при полной затяжке винтов лапки плохо фиксируют розетку в коробке. В таких случаях розетку можно надежно закрепить, проложив между лапками и внутренней стенкой коробки проставку. Из подручных средств подойдет, например, кольцо из резиновой ленты толщиной несколько миллиметров. Ее можно вырезать из отслужившего резинового коврика. Радикальным решением проблемы будет современная монтажная коробка подходящего размера, вставленная в старую на растворе алебастра.

Замена одинарной розетки двойной

Любую одинарную розетку можно заменить двойной без изменения проводки.

Замена одинарной розетки скрытой установки

В ассортименте многих производителей присутствуют такие розетки со сдвоенным механизмом, адаптированным для монтажа в стандартную одинарную коробку. Поэтому просто демонтируйте старую розетку и установите новую, как указано выше. Не забудьте отключить электроэнергию перед началом работ!

Замена одинарной накладной розетки

Для замены такой розетки двойной накладной розеткой достаточно просто поменять механизмы вместе с основаниями. Отвернув крепежный винт или отжав защелки, снимите корпус одинарной розетки и отсоедините провода. Демонтируйте основание розетки. Снимите корпус двойной розетки, удалите заглушку для подвода кабеля. Установите новое основание с механизмом, выровняйте его, разметьте и высверлите отверстия для дюбелей под шурупы. Закрепите основание шурупами. Подключите провода и соберите розетку.

Декоративная рамка розетки

1. Декоративная рамка может крепиться защелками. Подденьте рамку отверткой, вставляя ее в пазы

защелки розетки

2. Подденьте отверткой лицевую панель рядом с защелками

захваты розетки

3. Встроенные захваты. Желтым цветом показано начальное положение захватов, красным — после затягивания винтов

подключение розетки

4. Одинарная накладная розетка со снятым корпусом. Показан случай подключения скрытой проводки

Подсоединение розеток

Подсоединение розеток — ответственный этап монтажа. От качества его исполнения зависят безопасность и нормальная работа цепи, розетки и подключенного к ней электроприбора. Принцип подсоединения накладных и встраиваемых розеток одинаков. Ниже показано подсоединение встраиваемых розеток.

При подключении кабеля снимите, как обычно, оболочку, зачистите жилы и подсоедините их к клеммам: голубую — к нейтральной клемме (N), коричневую (красную, белую, черную . ) — к фазной клемме (L), а заземляющую, желтозеленую, — к клемме заземления.

Если маркировка на розетке отсутствует, то порядок подключения фазной и нулевой жил не важен. Однако желательно соблюдать единообразие подсоединения розеток во всей квартире. В дальнейшем это облегчит их обслуживание и поиск неисправностей.

Завершив подсоединение, потяните за каждую жилу, чтобы проверить надежность крепления. Согните проводники так, чтобы они поместились внутри монтажной коробки, и установите розетку.

Схема подсоединения розетки

Схема подсоединения розетки

Розеточные клеммы

Для подсоединения электроустановочных изделий обычно применяют два типа клемм — винтовые и пружинные. Розеточные клеммы часто делают двойными. Это позволяет зажимать сразу два проводника — например, входящий и проводник, идущий к следующей розетке.

Винтовые розеточные клеммы

Двойная винтовая клемма обеспечивает одновременное зажатие двух проводников сечением от 0,75 до 2,5 мм2.

Зажатие проводов осуществляется через клеммную планку, рифленая поверхность которой обеспечивает надежное соединение.

Гнездо розетки с винтовой клеммой

Гнездо розетки с винтовой клеммой

Розетка с винтовыми клеммами

Розетка с винтовыми клеммами со снятой лицевой панелью. Вид спереди

Розетка с винтовыми клеммами

Розетка с винтовыми клеммами со снятой лицевой панелью. Вид со стороны клемм

Пружинные розеточные клеммы

Пружинный элемент клеммы, разделенный симметрично на две части, обеспечивает одновременное подключение двух проводников разного сечения от 1 мм2 до 2,5 мм2 и гарантирует надежность подключения. Пружинные элементы обеспечивают стабильный контакт и фиксацию проводника.

Гнездо розетки с пружинной клеммой

Гнездо розетки с пружинной клеммой

Для отсоединения проводника необходимо до упора нажать на специальный толкатель, который ослабляет пружинные элементы, и извлечь провод. Конструкция зажимов позволяет подсоединять в т. ч. и гибкие проводники (жилы кабеля) без применения специального инструмента. Достаточно вручную сплести жилы (без оконцовки кабельными наконечниками).

Отдельная жила кабеля вводится в зажим с одновременным нажатием на толкатель. Для обеспечения качественного соединения необходимо точно определить необходимую длину снятия оболочки подсоединяемых проводников. Шаблон для замера длины снятия оболочки обычно расположен на задней панели каждого механизма.

Розетка с пружинными клеммами

Розетка с пружинными клеммами со снятой лицевой панелью. Вид со стороны клемм

Розетка с пружинными клеммами спереди

Розетка с пружинными клеммами со снятой лицевой панелью. Вид спереди

Розетка с пружинными клеммами сзади

Розетка с пружинными клеммами со снятой лицевой панелью. Вид сзади

Виды розеток электрических по монтажу

Раковины и пьедесталы

Принадлежности для ванной

Шторы и карнизы

Сушилки и корзины для белья

Профиль и комплектующие для гкл

Вышки-туры, леса строительные

Фонари, элементы питания

Расходные материалы к электроинструменту

Товары для дачи и сада

Мебель для сада

Печи и аксессуары

Красота и здоровье

Товары для отдыха

Фильтры для воды

Греющий кабель для труб

Типы розеток: от классических до многофункциональных моделей

типы розеток-min.jpg

Технические характеристики розеток: напряжение и частота

Согласно европейским стандартам показатели напряжения в электросети обычно составляют 220-240 или 380В. Розетки, рассчитанные на 220 Вольт, обычно используют для подключения различных электрических приборов, мощность которых не превышает 3,5 кВт.

Данное ограничение обусловлено неспособностью стандартных устройств, предназначенных для маломощной бытовой техники, справляться с силой тока, выходящей за пределы 16А. (рис.2)


Для более мощных электрических приборов рекомендуется использовать промышленные трехфазные розетки, в отношении которых допустимая сила тока составляет 32А. Такие изделия рассчитаны на напряжение 380В.(рис.3)


Р ис. 3 «Розетка кабельная 32А 2Р+PE IР44 стационарная»

Кроме того, для разных видов розеток предусмотрена определенная частота переменного тока, показатели которой составляют 50 либо 60 Гц. Наиболее распространенный европейский стандарт, в том числе применяемый в России, рассчитан на первый вариант.

Какие бывают розетки по способу монтажа

По способу установки электрические розетки можно разделить на три основные категории. Вариант исполнения корпуса в данном случае зависит от типа проводки.

Встроенные розетки


Встроенные изделия предполагают установку колодки, на которой расположены контакты скрытые в стене. В итоге в пределах видимости находится только защитный корпус устройства, слегка выступающий над поверхностью. Для электросетей, имеющих заземление, используются розетки, оснащенные дополнительными заземляющими контактами. (рис. 4)

Накладные розетки


В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены. Контактные элементы находятся под корпусом изделия, полностью скрывающим разъем. (рис. 5)


Модели без шнура, подсоединяемые непосредственно к кабелю, выведенному из стены. В процессе монтажа необходимо разделить устройство на две части, ослабив конструкционные шурупы, после чего зачистить контакты и вставить их в зажимные клеммы. Некоторые переносные изделия оснащены кнопкой включения питания, а также отображающим рабочий режим индикатором (рис.6)

Количество используемых розеток в модульном блоке

Устройство, в котором предусмотрено наличие несколько электрических точек, позволяет одновременно подключить к сети разные приборы. Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых в каждом из которых расположены контакты и клеммы .

Розетки с крышками



Модели со шторками, которые в быту часто называют «розетками с защитой от детей», оснащены специальными панелями, скрывающими входные гнезда. Доступ к контактам в данном случае возможен только в момент вхождения вилки в отверстия. По сути, задача шторок заключается в предотвращении попадания в розетку любых посторонних предметов. Это идеальный вариант для детской комнаты. (рис. 8)

Антенная розетка


Оборудована специальным разъемом, совместимым с наконечником кабеля телевизионной антенны. (рис.9)

Розетка для подключения к интернету


Обеспечивает соединение нескольких взаимодействующих друг с другом компьютеров. Отличается от других типов устройств количеством контактов и строением гнезда для кабельного наконечника. (рис. 10)

Защитные свойства различных розеток

Степень защиты разных типов розеток от прикосновений, а также попадания определенных частей твердых тел, частичек пыли и влаги, обозначается маркировкой IP, где первая цифра соответствуют следующим показателям:

0 – полное отсутствие защитных функций при открытом доступе к узлам оборудования;

1 – ограничивается проникновение крупных твердых тел с размерами более 5 см. Не предполагается защита от прикосновения пальцев;

2 – обеспечивается защита для пальцев рук, а также исключается попадание предмета размером от 1,25 см;

3 – узлы устройства защищены от возможного контакта с электроинструментом и другими посторонними предметами, размер которых превышает 2,5 мм;

4 – указывает на наличие защиты, предотвращающей попадание твердых частиц, имеющих размеры более 1 мм;

5 – свидетельствует о частичной защите от пыли;

6 – наиболее высокая степень защиты от попадания любых посторонних предметов, включая микроскопические частицы пыли.

Вторая цифра маркировки говорит о степени защиты устройства от воздействия влаги. «0» в данном случае также указывает на абсолютную незащищенность узлов оборудования. Другие обозначения можно рассматривать на следующих примерах:

1 – вертикально падающие капли при попадании на оболочку не вызовут замыкания;

2 – каплям, упавшим вертикально под углом не более 15 градусов, не удастся преодолеть оболочку;

3 – защита предотвращает замыкание даже в тех случаях, когда капли воды падают под углом 60 градусов;

4 – узлы оборудования надежно защищены от влаги, вне зависимости от направления движения брызг;

5 – допускается попадание водной струи, не находящейся под давлением. Имеющие подобное обозначение устройства можно регулярно мыть;

6 – оборудование способно выдерживать достаточно мощные направленные потоки воды;

7 – допускается кратковременное погружение устройства в воду на глубину не более 1 метра;

8 – разрешено погружение на значительную глубину;

9 – абсолютная герметичность позволяет оборудованию функционировать под водой с неограниченной продолжительностью.

Существуют также другие виды маркировок, которыми, например, обозначается степень прочности корпуса изделия. Данный показатель в отношении обычной бытовой розетки рассматривать не имеет смысла.

Виды и типы розеток: от классических образцов до современных многофункциональных моделей

Огромное разнообразие выпускаемых в настоящее время розеток обусловлено многозадачностью этих элементов электрической сети. Конкретные условия их применения диктуют определенные требования, предъявляемые не только к их внешнему виду, но и функциональным параметрам. В данной статье максимально подробно описываются все существующие на сегодняшний день виды розеток, изучив особенности которых вы получите исчерпывающую информацию, касающуюся конструктивных отличий и принципов работы устройств, предназначенных для штепсельного соединения.

Разновидности и типы электрических розеток

    1. Разновидности разъемов розеток
    2. Технические характеристики розеток: напряжение и частота
    3. Какие бывают розетки по способу монтажа
      1. Встроенные розетки
      2. Накладные розетки
      3. Переносные розетки
    4. Количество используемых розеток в модульном блоке
      1. Двойная розетка
      2. Тройная розетка
      3. Четверная розетка
    5. Розетки с дополнительными функциями
      1. Розетки со встроенным УЗО
      2. Розетки со шторками
      3. Розетки с крышками
      4. Розетки с таймером
      5. Розетки с электросчетчиком
      6. Розетки с выталкивателем вилки
      7. Розетки с подсветкой
      8. Розетки с USB выходом
      9. Розетка с модулем WiFi
    6. Розетки специального назначения
    7. Защитные свойства различных розеток

Разновидности разъемов розеток

В зависимости от страны, в которой законодательно закреплены те или иные стандарты, розетки отличаются по количеству контактных элементов, а также их формам и размерам. При этом каждое устройство имеет буквенное обозначение, утвержденное в конце прошлого столетия министерством торговли США. Предложенная американцами классификация была одобрена другими странами, и в настоящее время действует во всем мире:

type a

A – стандарт, который в свое время был повсеместно распространен на территории Северной Америки. Вслед за США его стали использовать в 38 странах. Данный тип представляет собой два незаземленных плоских контакта, расположенных параллельно. Заземляющий элемент в данном случае не предусмотрен. Сегодня такие устройства до сих пор можно увидеть во многих старых зданиях, поскольку все они совместимы с современным типом вилок. Определенные отличия имеет японский стандарт, предусматривающий дополнительные требования к параметрам корпусов изделий.

type b

B – усовершенствованный вариант американского стандарта, дополненный в нижней части конструкции длинным круглым контактом, обеспечивающим заземление. Помимо США, такие виды электрических розеток применяются в Канаде и Мексике. Кроме того, они встречаются в ряде стран Южной Америки, включая Колумбию, Эквадор и Венесуэлу.

type c

C – наиболее распространенный на территории Европы стандарт. Так называемая евророзетка, состоящая из двух круглых контактов, используется, в том числе, в СНГ, а также на Ближнем Востоке и в большинстве стран африканского континента. Заземление в данной конструкции отсутствует. В Российской Федерации размеры и требования по безопасности, предъявляемые к таким изделиям, определены ГОСТом 7396.

type d

D – устаревший стандарт, ранее применяемый англичанами на территориях, относившихся к Британской Империи. На данный момент розетки с тремя круглыми контактами, расположенными по вершинам треугольника, преимущественно используются в Индии, а также встречаются в старых домах других стран, где к обустройству линий электроснабжения в свое время приложили руку англичане.

type e

E – современный французский стандарт, отличающийся от типа C наличием заземляющего контакта, который размещен в верхней части устройства. Подобные элементы электросети также применяются в Бельгии и Польше. В свое время они были введены на территории бывшей Чехословакии.

type f

F – европейский стандарт в виде конструкции из двух круглых контактов, дополненной сверху и снизу заземляющими скобами. Изначально такие устройства появились в Германии и начали использоваться для переменного тока. Данные типы розеток и вилок также называют «Schuko», что является сокращением от немецкого Schutzkontakt, в дословном переводе означающего «защитный контакт». Изделия вполне совместимы с вилками российского и советского производства.

type g

G – британский стандарт, предусматривающий наличие предохранителя, находящегося внутри вилки. Устройство состоит из трех плоских контактов, два из которых расположены снизу, а один – в верхней части. Допускается подключение евровилок посредством специального переходника, в который также должен быть встроен предохранитель. Данный тип элементов электросети поддерживается в Ирландии, а также на территориях некоторых государств, некогда являвшихся британскими колониями.

type h

H – израильский стандарт, представляющий собой три круглых контакта (до 1989 года использовались плоские элементы), образующих своим расположением латинскую букву Y. Данный тип подключения к электрической сети является уникальным, поскольку применяется исключительно в Израиле. Другие виды розеток и вилок с ним абсолютно несовместимы.

type i

I – стандарт, распространенный в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий вертикально расположен снизу и является заземляющим элементом. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.

type j

J – швейцарский стандарт, имеющий определенную схожесть с типом C, но при этом отличающийся наличием заземляющего контакта, отведенного в сторону. При подключении евровилок нет необходимости использовать переходники.

type k

К – датский стандарт, единственным отличием которого от французского типа является место расположения заземляющего контакта, установленного непосредственно в вилке, а не в конструкции розетки.

type l

L – итальянский стандарт, предполагающий совместимость с евровилками типа С. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.

В некоторых случаях старые британские образцы, до сих пор применяемые в Южной Африке, могут обозначаться буквой М.

Технические характеристики розеток: напряжение и частота

Согласно европейским стандартам показатели напряжения в электросети обычно составляют 220-240 или 380В. Розетки, рассчитанные на 220 Вольт, обычно используют для подключения различных электрических приборов, мощность которых не превышает 3,5 кВт. Данное ограничение обусловлено неспособностью стандартных устройств, предназначенных для маломощной бытовой техники, справляться с силой тока, выходящей за пределы 16А.

220v

Для более мощных электрических приборов рекомендуется использовать промышленные трехфазные розетки, в отношении которых допустимая сила тока составляет 32А. Такие изделия рассчитаны на напряжение 380В.

380v

Кроме того, для разных видов розеток предусмотрена определенная частота переменного тока, показатели которой составляют 50 либо 60 Гц. Наиболее распространенный европейский стандарт, в том числе применяемый в России, рассчитан на первый вариант.

Какие бывают розетки по способу монтажа

По способу установки электрические розетки можно разделить на три основные категории. Вариант исполнения корпуса в данном случае зависит от типа проводки.

Встроенные розетки

Встроенные изделия предполагают установку колодки, на которой расположены контакты, в специальную коробку (подрозетник), скрытую в стене. В итоге в пределах видимости находится только защитный корпус устройства, слегка выступающий над поверхностью. Для электросетей, имеющих заземление, используются розетки, оснащенные дополнительными заземляющими контактами.

Встроенная розетка

Накладные розетки

В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены. Контактные элементы находятся под корпусом изделия, полностью скрывающим разъем.

Накладная розетка

Существуют достаточно оригинальные виды электрических розеток накладного типа, монтаж которых заключается в закреплении устройства на плинтусе, скрывающем проложенную под ним проводку. В России они не пользуются особой популярностью, поскольку совершенно не гармонируют с современными интерьерами, а также часто ломаются в результате механических воздействий.

Плинтусная розетка

Переносные розетки

Переносные розетки зачастую укомплектованы шнуром с вилкой, что позволяет использовать их в качестве удлинителей. Однако встречаются также модели без шнура, подсоединяемые непосредственно к кабелю, выведенному из стены. В процессе монтажа необходимо разделить устройство на две части, ослабив конструкционные шурупы, после чего зачистить контакты и вставить их в зажимные клеммы. Некоторые переносные изделия оснащены кнопкой включения питания, а также отображающим рабочий режим индикатором.

Переносная розетка

Количество используемых розеток в модульном блоке

Двойная розетка

Устройство, в котором предусмотрено наличие двух электрических точек, позволяет одновременно подключить к сети разные приборы. Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Конструктивно отличия типов блоков розеток заключаются исключительно в количестве посадочных мест. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых расположены контакты и клеммы.

Двойная спаренная

dvoinaya nakladnaya

Тройная розетка

В случаях с открытой проводкой для крепления розеточного блока, рассчитанного на три энергопотребителя, рекомендуется использовать накладную колодку.

troinaya nakladnaya

Для закрытой электропороводки используется рамка с соотвествующим количеством секций. В каждую секцию можно вставить розетку, в результате получится блок состоящий из трех розеток.

troinaya vstroennaya

Четверная розетка

Для установки четырех и более точек в большинстве случаев применяются соединенные в единую систему одногнездовые устройства. Для монтажа используется рамка с соответсвующим количеством секций.

chetvernaya vstroennaya

Розетки с дополнительными функциями

Существуют модели розеток, в которых помимо основных компонентов, установлены специальные электронные или механические комплектующие, на которые возлагаются определенные функции. Разные типы электрических розеток могут иметь определенные особенности, которые мы далее рассмотрим.

Розетки со встроенным УЗО

Конструкции со встроенным УЗО предназначены для подключения мощных электрических приборов. Преимущественно их устанавливают в санузлах, поскольку при повышенном уровне влажности в помещении возрастает степень риска поражения током. Благодаря устройству защитного отключения в момент утечки срабатывает встроенное реле, своевременно размыкающее входные контакты. Это позволяет не только предотвратить поломку электроприбора, но не допустить причинения вреда здоровью человека.

rozetka s uzo

Розетки со шторками

Модели со шторками, которые в быту часто называют «розетками с защитой от детей», оснащены специальными панелями, скрывающими входные гнезда. Доступ к контактам в данном случае возможен только в момент вхождения вилки в отверстия. По сути, задача шторок заключается в предотвращении попадания в розетку любых посторонних предметов. Это идеальный вариант для детской комнаты.

rozetka so shtorkami

Розетки с крышками

Розетки с крышками преимущественно используются в помещениях с повышенной влажностью. При этом защитные элементы предотвращают не только попадание воды, но и пыли внутрь устройства. Дополнительные механизмы крепятся при помощи специальных захватов и винтов.

rozetka s krushkoi

Розетки с таймером

Модель с таймером дает возможность пользователю самостоятельно задать временной период, по истечении которого подача электропитания к прибору будет прекращена. Такие виды розеток достаточно удобно использовать при эксплуатации обогревателей, не оснащенных собственной системой автоматического отключения.

rozetka s taimerom

Розетки с электросчетчиком

Конструкции, оборудованные встроенным счетчиком электричества, дают возможность контролировать расход потребляемой энергии тем или иным бытовым прибором. Имеющийся на корпусе индикатор меняет свой цвет, исходя из мощности подключенного устройства.

rozetka s vattmetrom

Розетки с выталкивателем вилки

Модель с выталкивателем вилки – отличный вариант для тех, у кого розетка недостаточно прочно зафиксирована в подрозетнике. Наличие дополнительного механизма позволяет максимально аккуратно вытаскивать вилку, не прикладывая особых усилий.

rozetka s vutalkivatelem

Розетки с подсветкой

Розетка с подсветкой, рассчитанная на использование в условиях недостаточной видимости. Позволяет даже в полной темноте быстро найти место, куда необходимо подключить тот или иной электрический прибор.

s podsvetkoi

Розетки с USB выходом

Изделия, оснащенные USB выходом. Это современные модели розеток, с помощью которых в любой момент можно подзарядить мобильный телефон, фотоаппарат или другое устройство.

rozetka s usb

Розетка с модулем WiFi

Электрическая розетка со встроенным модулем WiFi позволяет осуществлять управление используемыми в доме приборами посредством смартфона или планшета. Внутри такого устройства расположен регулируемый на расстоянии микропроцессор, который отвечает за подачу электроэнергии.

rozetka s vifi

Розетки специального назначения

Существуют розетки, предназначенные для строго определенных целей и конструктивно отличающиеся от обычных устройств. К ним относятся:

Проходные розетки, которые являются промежуточными элементами в электроцепи. В данном случае к контактам подсоединяется силовой провод, который на этом не заканчивается, а направляется к следующему устройству. Такие виды электрических розеток применяются, как правило, при бескоробочном способе разведения проводки.

Щитовые розекти, предназначенные для использования в распределительных щитках и устанавливаемые с помощью специальных металлических планок, оснащенных защелкивающимися механизмами.

rozetka shitovaya

Антенная розетка, оборудованная специальным разъемом, совместимым с наконечником кабеля телевизионной антенны.

antennaya rozetka

Розетка, предназначенная для подключения к интернету, которая также может обеспечивать соединение нескольких взаимодействующих друг с другом компьютеров. Отличается от других типов устройств количеством контактов и строением гнезда для кабельного наконечника.

rozetka dlya interneta

Защитные свойства различных розеток

Степень защиты разных типов розеток от прикосновений, а также попадания определенных частей твердых тел, частичек пыли и влаги, обозначается маркировкой IP, где первая цифра соответствуют следующим показателям:

  • 0 – полное отсутствие защитных функций при открытом доступе к узлам оборудования;
  • 1 – ограничивается проникновение крупных твердых тел с размерами более 5 см. Не предполагается защита от прикосновения пальцев;
  • 2 – обеспечивается защита для пальцев рук, а также исключается попадание предмета размером от 1,25 см;
  • 3 – узлы устройства защищены от возможного контакта с электроинструментом и другими посторонними предметами, размер которых превышает 2,5 мм;
  • 4 – указывает на наличие защиты, предотвращающей попадание твердых частиц, имеющих размеры более 1 мм;
  • 5 – свидетельствует о частичной защите от пыли;
  • 6 – наиболее высокая степень защиты от попадания любых посторонних предметов, включая микроскопические частицы пыли.

Вторая цифра маркировки говорит о степени защиты устройства от воздействия влаги. «0» в данном случае также указывает на абсолютную незащищенность узлов оборудования. Другие обозначения можно рассматривать на следующих примерах:

  • 1 – вертикально падающие капли при попадании на оболочку не вызовут замыкания;
  • 2 – каплям, упавшим вертикально под углом не более 15 градусов, не удастся преодолеть оболочку;
  • 3 – защита предотвращает замыкание даже в тех случаях, когда капли воды падают под углом 60 градусов;
  • 4 – узлы оборудования надежно защищены от влаги, вне зависимости от направления движения брызг;
  • 5 – допускается попадание водной струи, не находящейся под давлением. Имеющие подобное обозначение устройства можно регулярно мыть;
  • 6 – оборудование способно выдерживать достаточно мощные направленные потоки воды;
  • 7 – допускается кратковременное погружение устройства в воду на глубину не более 1 метра;
  • 8 – разрешено погружение на значительную глубину;
  • 9 – абсолютная герметичность позволяет оборудованию функционировать под водой с неограниченной продолжительностью.

Маркировка стандарта «NEMA» используется для типов электрических розеток, произведенных в США и прошедших соответствующую сертификацию. Ниже указаны области использования устройств с различными показателями «NEMA»:

  • 1 – изделия предназначены для установки в бытовых и административных помещениях и предусматривают защиту от попадания грязи;
  • 2 – рассчитаны на бытовые помещения, где существует вероятность попадания влаги в минимальных количествах;
  • 3 – устройства, применяемые снаружи зданий в условиях повышенного пылеобразования, а также атмосферных осадков. Дополнительными характеристиками обладают модели «3R» и «3S»;
  • 4 и 4X – оборудование, способное противостоять разбрызгиваемой в результате движения автотранспорта грязи, а также устойчивое к агрессивным погодным условиям;
  • 6 и 6P – защитные функции обеспечивает герметичный корпус, благодаря которому устройство может находиться под водой на относительно небольшой глубине;
  • 11 – изделия преимущественно используются в местах, где постоянно происходят коррозийные процессы;
  • 12 и 12К – рассчитаны на помещения с повышенным уровнем пылеобразования;
  • 13 – отличаются особой стойкостью различным видам загрязнений, включая маслянистые вещества.

Существуют также другие виды маркировок, которыми, например, обозначается степень прочности корпуса изделия. Однако рассматривать данный показатель в отношении обычной бытовой розетки не имеет смысла.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
