Как сделать фоновую подложку в книге макетов? ARCHICAD 20

В книге макетов на новом листе обычно подсвечивается основной макет, который выбираешь в настройках. Подскажите, пожалуйста, где можно найти такую настройку? Я уже все настройки пересмотрела, вышла из положения только фоновой ссылкой, но это не автоматическая настройка, если я поменяю основной макет на листе, то мне нужно вручную менять фоновую ссылку на новый выбранный макет. В другом файле архикада все автоматически делается, а в моем нет этой ссылки( может быть что-то с файлом.

Просмотров: 8827

ArchiValya

Посмотреть профиль

Найти ещё сообщения от ArchiValya

Фоновая ссылка в ARCHICAD

В ARCHICAD есть возможность в рабочей области подключать видимость других этажей. Эта возможно благодаря технологии «Фоновая ссылка».

Чтобы проектировать в ARCHICAD быстро и не допускать ошибок, часто используют фоновую ссылку. Это позволяет отображать в вашей рабочей области дополнительные элементы, которые лежат на других этажах, разрезах, фасадах, рабочих листах и т.д.

Не нужно переключаться по вкладкам, чтобы посмотреть как обстоят дела на этаже выше или ниже. Просто подключаете этаж в качестве фона, настраиваете его отображение и работаете. В уроке подробно разберём, как пользоваться фоновой ссылкой в ARCHICAD, а также изучим полезные режимы, такие как: активировать ссылку, повернуть, переместить, восстановить расположение, перестроить. Также показано как временно смещать ссылку, показывать/скрывать разделитель, регулировать прозрачность штриховок и зоны.

Полное обучение: «Использование Archicad на 100%»

Хотите больше полезной информации по ARCHICAD ? Оформляйте подписку и будьте в курсе последних новинок!

Подложка в архикаде как сделать

Виртуальный Фон: Использование Фоновых Ссылок для Редактирования и Сопоставления Видов и Чертежей

В ARCHICAD существует возможность одновременного вывода на экран двух различных видов в модельном окне или в окне макета:

• Активный Вид — представление модели или чертеж, с которым вы работаете в текущий момент.

• Фоновая Ссылка (“Ссылка”) может располагаться рядом или «под» текущим Активным Видом. Она выполняет функцию подложки, предназначенной для сопоставления в одном окне нескольких модельных видов или чертежей.

Фоновая Ссылка является важным вспомогательным средством редактирования, связаным с текущим активным окном. Выбранная Ссылка отображается в предварительно заданном месте (которое соответствует типу Активного Вида и элементу Ссылки).

В Фоновой Ссылке можно использовать элементы трех типов:

1. Проекции. Любой элемент Карты Проекта Навигатора (за исключением 3D-окна и ведомостей) может отображаться в качестве Фоновой Ссылки. Параметры показа Проекции, отображаемой в виде Ссылки, всегда соответствуют текущим настройкам активного окна.

2. Виды. Любой Вид, присутствующий в Карте Видов Навигатора (за исключением 3D-окна и ведомостей) может отображаться в качестве Фоновой Ссылки. Параметры показа Вида, отображаемого в виде Ссылки, не зависят от активного окна. Например, если вы измените комбинацию слоев в активном окне, то сама Ссылка не изменится. Удаление вида из Карты Видов, приводит к тому, что Ссылка вида становится недоступна.

3. Макеты (и их чертежи).

Например, вы можете начертить деталь крыши в окне Детали (Активный Вид) с одновременным отображением разреза стены в качестве Фоновой Ссылки.

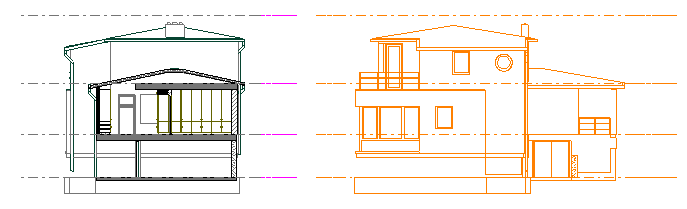

Разрез отображается в виде Фоновой Ссылки рядом с другим Разрезом

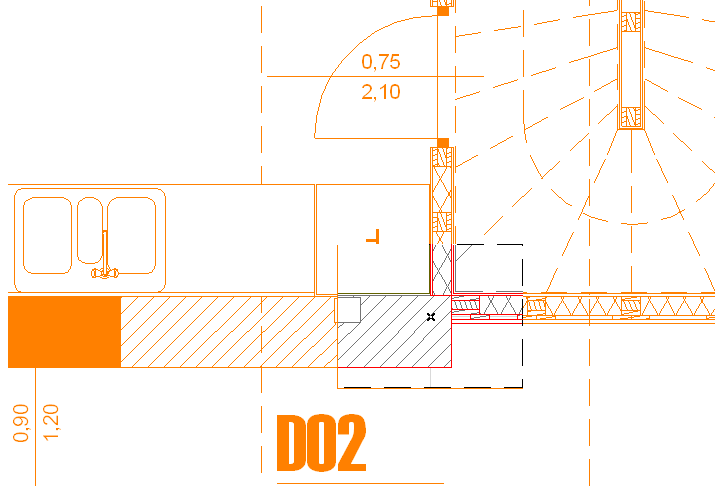

План Этажа отображается в виде Фоновой Ссылки под Деталью

В любом окне можно одновременно отобразить только одну Фоновую Ссылку. Однако, в процессе навигации по окнам проекта можно отображать различные в следующих типах окон:

• Окно Плана Этажа имеет единственную Фоновую Ссылку для всех этажей;

• Каждый Разрез, Фасад, Развертка, 3D-документ, Рабочий Лист, Деталь, Макет и Основной Макет может иметь собственную Фоновую Ссылку.

Параметры Фоновой Ссылки сохраняются вместе с параметрами окна (например, каждый Разрез проекта может иметь собственные настройки цвета Фоновой Ссылки и собственную фильтрацию элементов).

Ссылки сохраняются в файле проекта . Все настроенные пользователем параметры, относящиеся к Ссылке, такие как список последних ссылок или последние выбранные цвета Ссылок, сохраняются в файле проекта.

При активации команды Печать в модельном окне или в окне Макета, вы можете вывести на печать и отображаемую Фоновую Ссылку.

Чертежи, размещаемые в Макетах, не содержат Фоновых Ссылок их исходных видов.

При необходимости можно смещать или поворачивать Ссылку, хотя параметры ссылки по умолчанию, настраиваемые для каждой комбинации Активного Вида/Фоновой Ссылки таковы, что они корректно отображаются с учетом конкретного контекста.

Параметры Вывода на Экран (меню Вид) влияют на Фоновую Ссылку точно так же, как и на Активный Вид.

Элементы Фоновой Ссылки воспринимаются курсором. Следовательно:

• Вы можете использовать команду Восприятия Параметров ( Alt +C ) для передачи параметров элементов Фоновой Ссылки элементам Активного Вида.

• Вы можете использовать команду Подрезать , Волшебную Палочку и специальные точки привязки для редактирования элементов Активного Вида с учетом элементов Фоновой Ссылки.

В расположенных ниже разделах описываются следующие функции:

Подложка в архикаде как сделать

• Вы здесь:
• Главная
• LabPP_GenPlan — Генплан

При помощи LabPP_GenPlan можно размещать подложки и масштабировать их в размер в пространстве проекта. Изображения точно отображаются одновременно в 2d и 3d окнах (по желанию). Яркость регулируется чтобы на подложке были лучше видны линии и элементы проекта.
Подложки можно выключать, размещать реперные точки, совмещать по реперным точкам и т.д.
Имеется функция трансформирования множества элементов проекта (3d-сетки, полилинии и т.п.) для корректировки их формы и расположения.
Можно задать прямоугольник и трансформировать элементы свободным перемещением его вершины или использовать опорные точки для трансформирования методами наименьших средних квадратов. При желании можно оказывать воздействие не на все, а только на определенные точки элементов.
Приложение поддерживает выполнение скриптов ARCHICAD C++.

Здесь Вы можете скачать дистрибутив для Вашей версии ARCHICAD.

Дистрибутив	Версия ARCHICAD	Язык	Скачано	Обновлено
LabPP_GenPlanT_AC16_x32_INT	v16 win x32	int	Скачать	766	03.12.19
LabPP_GenPlanT_AC16_x32_RUS	v16 win x32	рус	Скачать	1803	03.12.19
LabPP_GenPlanT_AC16_x64_INT	v16 win x64	int	Скачать	881	03.12.19
LabPP_GenPlanT_AC16_x64_RUS	v16 win x64	рус	Скачать	2101	03.12.19
LabPP_GenPlanT_AC17_x64_INT	v17 win x64	int	Скачать	838	03.12.19
LabPP_GenPlanT_AC17_x64_RUS	v17 win x64	рус	Скачать	1581	03.12.19
LabPP_GenPlanT_AC18_x64_INT	v18 win x64	int	Скачать	1078	03.12.19
LabPP_GenPlanT_AC18_x64_RUS	v18 win x64	рус	Скачать	2138	03.12.19
LabPP_GenPlanT_AC18_Mac_INT	v18 Mac OS	int	Скачать	706	03.12.19
LabPP_GenPlanT_AC18_Mac_RUS	v18 Mac OS	рус	Скачать	705	03.12.19
LabPP_GenPlanT_AC19_x64_INT	v19 win x64	int	Скачать	905	03.12.19
LabPP_GenPlanT_AC19_x64_RUS	v19 win x64	рус	Скачать	1247	03.12.19
LabPP_GenPlanT_AC19_Mac_INT	v19 Mac OS	int	Скачать	697	03.12.19
LabPP_GenPlanT_AC19_Mac_RUS	v19 Mac OS	рус	Скачать	817	03.12.19
LabPP_GenPlanT_AC20_x64_INT	v20 win x64	int	Скачать	490	03.12.19
LabPP_GenPlanT_AC20_x64_RUS	v20 win x64	рус	Скачать	819	03.12.19
LabPP_GenPlanT_AC21_x64_INT	v21 win x64	int	Скачать	661	03.12.19
LabPP_GenPlanT_AC21_x64_RUS	v21 win x64	рус	Скачать	542	03.12.19
LabPP_GenPlanT_AC22_x64_INT	v22 win x64	int	Скачать	540	03.12.19
LabPP_GenPlanT_AC22_x64_RUS	v22 win x64	рус	Скачать	916	03.12.19
LabPP_GenPlanT_AC23_x64_RUS	v23 win x64	рус	Скачать	33	22.07.22
LabPP_GenPlanT_AC24_x64_RUS	v24 win x64	рус	Скачать	67	22.07.22
LabPP_GenPlanT_AC25_x64_RUS	v25 win x64	рус	Скачать	138	22.07.22
LabPP_GenPlanT_AC26_x64_RUS	v26 win x64	рус	Скачать	99	22.07.22
LabPP_GenPlanT_AC27_x64_RUS	v27 win x64	рус	Скачать	23	26.09.23

При возникновении затруднений инструкцию по установке читайте здесь.
Все дистрибутивы укомплектованы временными (демо) ключами. Так что Вы можете поработать в полнофункциональном режиме.
