Устройство плавающего пола в итп

В этом году хотим начать строительство свое небольшого дома в Подмосковье и хотим на этапе проектирования учесть как можно больше нюансов. На данный момент у нас началась самая первая стадия — эскизное проектирование с архитектором (которая займет еще, скорее всего, ~1 мес).

Участок находится в тихом месте, и поэтому весь остальной шум (от источников внутри дома) будет сильно заметным. Какие мы видим источники данного шума (предварительно):

1. Приточно-вытяжная система вентиляции (пока планируем, но будет зависеть от цены)
2. Оборудование в котельной, включающее, возможно, резервный дизельный генератор
3. Гостиная, которая скорее всего будет иметь общие стены со спальнями, где хотелось бы тишины

ВОПРОС: На каком этапе проектирования требуется (если оно вооще требуется на этапе проектирования) привлечение специалиста по звуко/шумоизоляции? Может мы слишком все усложняем и достаточно пригласить его, когда уже построена коробка дома и разобраться со всем уже на месте?

Мы (как наверное и абсолютное большинство застройщиков) достаточно ограницены в средствах и поэтому считаем, что привлечение нужного специалиста в нужное время позволит нам хоть немного сэкономить.

PS: Я знаю, что это форум для специалистов, а не для конечных пользователей, но очень хотелось услышать информацию из первых рук. Извините, если «многа букав» получилось.

Заранее всем спасибо за ответы!

6.2.2011, 23:44

Если речь про коттедж то разумно:
ИТП, резервный дизельный генератор разместить в гараже, либо вспомогательном домике. Если конечно планируется.
По поводу излучения шума венткамерами, вент. оборудованием все зависит от специалиста подбирающего оборудование. Так что не забывайте, что чем меньше площадь венткамер, тем больше вероятность того, что оборудование будет выбираться исходя из геометрии, а не из шумовых характеристик. Венткамеры, как правило, размещают в подвальных/ чердачных помещениях, стараясь чтобы смежные помещения были не жилого назначения.

На данном этапе нужно провести собрание с присутствием всех инженеров, определиться с назначением технических помещений потребностью в площади, примерно определить шахты, стояки. Т.е. получить технические задания от инженеров.

Для коттеджа решения о потребности в шумоизоляции технических помещений можно принять на этапе рабочего проекта.

з.ы.
Заложите в сумму «плавающий пол» и гермодвери венткамер, чтобы потом сюрпризов не возникло.

7.2.2011, 2:25

toxan, спасибо за ответ!

Цитата(toxan @ 7.2.2011, 0:44)

Если речь про коттедж то разумно:
ИТП, резервный дизельный генератор разместить в гараже, либо вспомогательном домике. Если конечно планируется.

К сожалению, вспомогательных домиков не планируется. Дом + навес для авто. Но в любом случае, генератор — это будет резервный источник, но как-то «приглушить» его хотелось бы

Цитата(toxan @ 7.2.2011, 0:44)

По поводу излучения шума венткамерами, вент. оборудованием все зависит от специалиста подбирающего оборудование. Так что не забывайте, что чем меньше площадь венткамер, тем больше вероятность того, что оборудование будет выбираться исходя из геометрии, а не из шумовых характеристик. Венткамеры, как правило, размещают в подвальных/ чердачных помещениях, стараясь чтобы смежные помещения были не жилого назначения.

Понятно, будем стараться сразу закладывать по больше места для венткамер и каналов.

Цитата(toxan @ 7.2.2011, 0:44)

Если «на данном этапе» Вы имеете ввиду эскизный проект, то мы пока с инженерами не общаемся.
В моем понимании, последовательность шагов может быть следующей:

1. Эскизный проект (архитектор)
2. Проект для инженерных сетей (инженер(ы))
3. Рабочий проект (архитектор + конструктор)

Я думаю, что специалиста по шумоизоляции надо привлекать на 2-м этапе, чтобы отразить все требуемые изменения (толщину вентканалов, звукоизоляцию стен и т.д.) в рабочем проекте.
Я правильно Вас понял?

Цитата(toxan @ 7.2.2011, 0:44)
з.ы.
Заложите в сумму «плавающий пол».

Вы имеете ввиду устройство «плавающего пола» для шумного помещения (гостиная, котельная)?

PS Все равно остается непонятным механизм работы с таким специалистом (если он вообще есть в природе ). Т.е. мы делаем пункты 1-2 из списка выше, приносим планы и схемы такому специалисту и он дает рекомендации, которые мы должны учесть в п.3?

7.2.2011, 11:34
Цитата(Sheffi @ 7.2.2011, 1:25)

Акустические особенности системы должен решить ОВшник, при необходимости применить глушители.
7.2.2011, 12:10
Цитата(Sheffi @ 7.2.2011, 0:25)

toxan, спасибо за ответ!

Тогда выносите генератор подальше от дома, под навес, стену как отражатель звука.

Цитата(Sheffi @ 7.2.2011, 0:25)

toxan, спасибо за ответ!

Вы имеете ввиду устройство «плавающего пола» для шумного помещения (гостиная, котельная)?

А вот что на этапе эскизного проекта не привлекаете инженеров это неправильно.
Инженеры на начальных этапах помогут правильно выбрать местоположение технических помещений, их площади. Собственно решить концепт. Т.е. выполнить поставленные задачи. При этом не обязательно делать как токовые проекты по «инженерке» достаточно просто проговорить с будущими разработчиками проектов. Заодно упасет от большинства неприятных сюрпризов.Да и с заказчиком лучше сразу решить его хотелки в «инженерке».

Плавающие полы предназначены для погашения вибрации при работе оборудования. Это изолятор/амортизатор, который предотвращает передачу вибрации на конструкции здания.
Соответственно и применяют в помещениях где устанавливают вибрирующее оборудование.

Специалиста по шумоизоляции Вы должны приглашать, если этого потребует инженер, при условии невозможности добиться требуемого уровня шума на границе проектирования. На этапе «рабочки» инженер будет выдовать Вам задания к архитектурной части, где собственно и будут прописаны требования.

22.6.2011, 4:36

Если вы действительно озабочены шумом, то общая консультация со специалистам нужна как можно раньше, я не думаю, что это дорого обойдётся, так как речь только о выработке концепции.

В тихих местах нужен полный отказ от постоянно работающего оборудования, особенно ночью (всё естественое), неизбежные источники шума загоняют в сильно заглушенные подвалы, даже в отдельных технических помещениях, воздухозаборы и выбросы выносят подземными каналами на максимальное расстояние и т.п.

Цитата(Sheffi @ 7.2.2011, 3:25)

Отдельный специалист по изоляции не нужен, нормальный проектировщик ОВ всё сделает, если концепция шумозащиты правильная.

14.7.2014, 14:05

У меня вопрос к специалистам, читал что часто утепление решает вопрос и звукоизоляции. Можно ли при помощи такого утепления http://www.lesstroy.net/forum/build-questions/13/4353/ этот вопрос решить? У нас промышленный район и в деревянном доме слышимость достаточно четкая, а как бороться с такой бедой не знаю.

22.9.2014, 22:14

Какой из современных кровельных материалов, использумых в жилых домах, обладает наибольшим коэффициентом шумопоглощения?

23.9.2014, 18:00
Цитата(Glad @ 22.9.2014, 22:14)

Все виды натуральной черепицы: керамическая, цементно-песчаная, полимер-песчаная. По другим параметрам они значительно отличаются, но что касается звукоизоляции, то это лучшие. А вообще по большому счету, правильно сделанный кровельный пирог обеспечит вам тишину под любым кровельным материалом.

24.9.2014, 9:01
Черепица хороша, но есть у нее один недостаток — тяжелая очень
24.9.2014, 9:16

А тут Вам деваться некуда — звукопоглощающий материал должен быть массивным.
С черепицей вопрос испокон веку решается углом скатов кровли.

27.9.2014, 22:01
Цитата(Glad @ 24.9.2014, 9:01)
Черепица хороша, но есть у нее один недостаток — тяжелая очень

Я бы не сказал, что черепица критично тяжелая. Этот вопрос активно педалируют продавцы металлочерепицы, профлиста, ондулина и т.п., чтобы в более выгодном плане свою продукцию представить. Цементно-песчаная черепица примерно в десять раз тяжелее кровельного железа, однако это не означает, что настолько же возрастает нагрузка на стропила. В расчете стропил на прочность учитывается вес многослойной конструкции крыши (кровля, обрешетка, стропила, утеплитель, отделка…) и снеговая нагрузка (от 50 до 200 кг/кв. м горизонтальной проекции крыши в зависимости от региона строительства).

30.9.2014, 19:41
Цитата(Skaramush @ 24.9.2014, 9:16)

Скатные углы будут приличные, градусов сорок, не меньше. Мансарда планируется.
По стропильной системе тоже посоветовался, поставят балки сечением 100*150 и обрешетку 50*50.
По черепице еще спрошу, если не против. Рекомендуют цементно-песчаную Sea Wave, делает питерский завод Балтик Тайл. Как она по своим характеристикам, не только шумоизоляционным?

1.10.2014, 7:41
Цитата(Glad @ 30.9.2014, 21:41)
По стропильной системе тоже посоветовался, поставят балки сечением 100*150 и обрешетку 50*50.

Никогда не видел, чтобы на стропила ставили брус. Гораздо эффективнее будет доска на ребро, например, 250х50.
Давно это было, но может другим пригодится. На мой взгляд устраивать плавающий пол для установки оборудования нет никакого смысла. Плавающий пол нужен когда по нему активно перемещаются. А оборудование должно иметь собственные виброизоляторы и не передавать вибрацию на пол. И плюс звукопоглощающие материалы на стенах генераторной.

1.10.2014, 11:26
Цитата(qwerqus @ 1.10.2014, 7:41)

Никогда не видел, чтобы на стропила ставили брус. Гораздо эффективнее будет доска на ребро, например, 250х50.

Уточню этот момент, спасибо за подсказку. Человек вроде бы как опытный порекомендовал такое сечение, но дело в том. что у него и закупаться буду — может, просто хочет продать завалявшийся брус?

1.10.2014, 11:32
Цитата(qwerqus @ 1.10.2014, 8:41)

Никогда не видел, чтобы на стропила ставили брус. Гораздо эффективнее будет доска на ребро, например, 250х50. Давно это было, но может другим пригодится. На мой взгляд устраивать плавающий пол для установки оборудования нет никакого смысла. Плавающий пол нужен когда по нему активно перемещаются. А оборудование должно иметь собственные виброизоляторы и не передавать вибрацию на пол. И плюс звукопоглощающие материалы на стенах генераторной.

Не только виброизоляторы. Решением может быть установка оборудования на массивной плите, а уже плита на пружинных изоляторах на деревянный пол. Такое решение встречал не раз и тут гашение вибрации было достаточно эффективным.

1.10.2014, 21:05
Цитата(Glad @ 30.9.2014, 19:41)

По черепице еще спрошу, если не против. Рекомендуют цементно-песчаную Sea Wave, делает питерский завод Балтик Тайл. Как она по своим характеристикам, не только шумоизоляционным?

Вполне приличный материал, долговечный, внешний вид представительный у окрашенной. Берут многие, на нее цена всегда хорошая.

28.9.2015, 17:03

А меня вот интересует такой вопрос
Знакоые решили делать свой зал для репетиций (зал будет на первом этаже в квартире девятиэтажки, хотят помещение внутри заклеят картонными коробками-лотками от яиц Хотелось бы узнать, как вообще может изолироватся звук в таком случае?

Sergey_ser
9.10.2015, 14:22

Мы тоже продумывали шумопоглощение домашнего кинотеатрами лотками картонными — идея так себе, на самом деле шум не удерживает.
В итоге сделали нормально — сделали из акустических панелей с поглощающими поверхностями из стекловолокна.

12.10.2015, 21:53

Вот мне тоже кажется, что идея с лотками для яиц не удачная и соседи будут жалеться на шум из репетиций Если делать нормальную студию звукозаписи или репетиционную базу, тогда думаю одни лотки для яиц мало чем помогут, надо уже будет серьезнее к этому подходить.

Устройство плавающего пола в итп

Вопрос о возможности размещения помещения ИТП (индивидуальный тепловой пункт) смежно с жилыми помещениями в здании общежития.

В соответствии с п. 11.21 СП 51.13330.2011, который входит в перечень ПП 815 от 28 мая 2021 г:

«11.21 Для предотвращения проникновения повышенного шума от оборудования ОВК в другие помещения здания следует:

исключить расположение смежно (по горизонтали и вертикали) с техническими помещениями с оборудованием (венткамерами, насосными, хладоцентрами) помещений, требующих повышенной защиты от шума (операционные, палаты больниц, жилые и офисные помещения);
виброизолировать агрегаты с помощью пружинных, резиновых или комбинированных виброизоляторов (задача изготовителей);
осуществлять акустическую обработку технических помещений (помещений с оборудованием) — облицовку стен и потолков слоем ЗПМ (при необходимости дополнительного снижения шума в помещении на 4-7 дБ);
применять в технических помещениях полы на упругом основании (плавающие полы) или вибродемпфирующие основания под элементы систем (вентиляторы, кондиционеры, холодильные машины, воздушные охладители, насосы и др.);
применять ограждающие конструкции технических помещений с оборудованием, обеспечивающие требуемую изоляцию воздушного шума, определяемую расчетом;
устанавливать гибкие вставки между вентиляторами и воздуховодами».

В соответствии с п. 137 СанПиН 2.1.3684-21:

«137. Над жилыми комнатами, под ними, а также смежно с ними не допускается размещать машинное отделение и шахты лифтов, мусороприемную камеру, ствол мусоропровода и устройство для его очистки и промывки, электрощитовую, венткамеры, насосные, индивидуальные насосные пункты с насосным оборудованием, водомерные узлы с насосным оборудованием, трансформаторные подстанции, промышленное холодильное оборудование, за исключением холодильных витрин и ларей, установленных в торговых объектах и объектах общественного питания с соблюдением гигиенических нормативов».

По п. 11.21 требуется обязательное соблюдение всех указанных мероприятий (в частности, первого) или, при соответствующем обосновании, только части этих требований?
Является ли СанПин 2.1.3684-21 документом, по которому будет выполняться экспертиза проектной документации, с учетом того, что указанный норматив не включен в ПП 815 от 28 мая 2021 г?
Юридическая сила СанПиН выше, чем СП, включенных в ПП 815 от 28 мая 2021 г, или нет?

1. В проектной документации необходимо обеспечить соблюдение всех условий, указанных в п. 11.21 СП 51.13330.2011. Одновременно следует учитывать, что в п. 11.21 СП 51.13330.2011 во втором абзаце в скобках указан исчерпывающий перечень технических помещений с оборудованием, смежно с которыми исключается расположение жилых помещений. В п. 11.21 СП 51.13330.2011 в отношении размещения ИТП следует руководствоваться абзацами 4 – 6.

Одновременно следует учитывать, что запрет на размещение ИТП и насосных в смежных с жилыми комнатами помещениях содержится в п. 9.21г СП 51.13330.2011 (добровольного применения).

2. При проведении экспертизы должно быть обеспечено соблюдение требований, включенных в перечень ПП РФ № 815, и требований в области санитарного законодательства, то есть СанПиН 2.1.3684-21.

Оценка проектной документации экспертизой выполняется на соответствие требования технических регламентов, а также санитарно-эпидемиологическим требованиям и иным требованиям, указанным в п. 1 ч. 5 ст. 49 ГрК РФ.

Санитарные нормы и правила являются обязательными документами в целях соблюдения ФЗ № 52 «О санитарно-эпидемиологическом благополучии населения» (ч. 3 ст. 9).

В п. 137 СанПиН 2.1.3684-21 в перечислении ИТП отсутствует.

Используемые нормативные источники

СП 51.13330.2011. Защита от шума
Постановление 815. Об утверждении перечня национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона ‘Технический регламент о безопасности зданий и сооружений’, и о признании утратившим силу постановления Правительства Российской Федерации от 4 июля 2020 г. N 985
Постановление 3. Об утверждении санитарных правил и норм СанПиН 2.1.3684-21 ‘Санитарно-эпидемиологические требования к содержанию территорий городских и сельских поселений, к водным объектам, питьевой воде и питьевому водоснабжению, атмосферному воздуху, почвам, жилым помещениям, эксплуатации производственных, общественных помещений, организации и проведению санитарно-противоэпидемических (профилактических) мероприятий’
Федеральный закон 52-ФЗ. О санитарно-эпидемиологическом благополучии населения
Кодекс 190-ФЗ. Градостроительный кодекс Российской Федерации

Защита от структурного шума. Фундаменты и плавающие полы

article

Звук может распространяться не только через воздух (что называется воздушным шумом), но и через другие среды, в том числе через строительные конструкции, что и называется структурным шумом. Самым ярким примером структурного шума является работа перфоратора за стеной. Структурный шум возникает и от инженерного оборудования, например, при работе мощных вентиляторов, насосов, компрессоров холодильных машин.

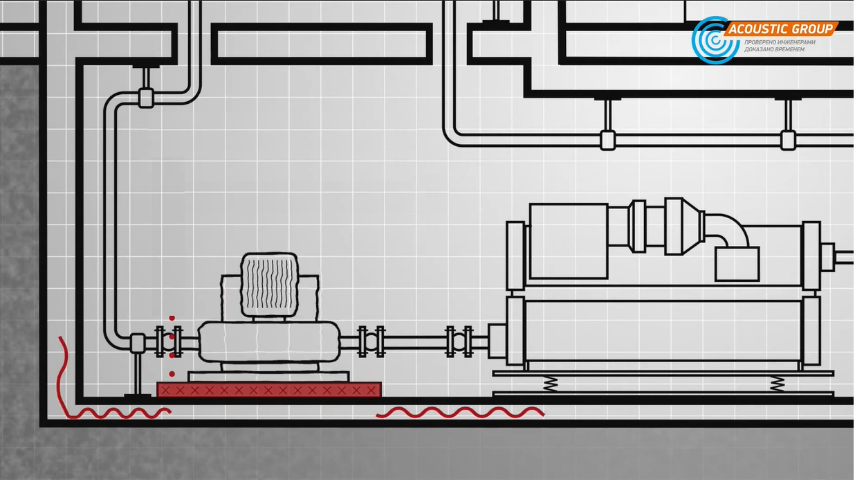

Рис. Источником структурного шума является оборудование

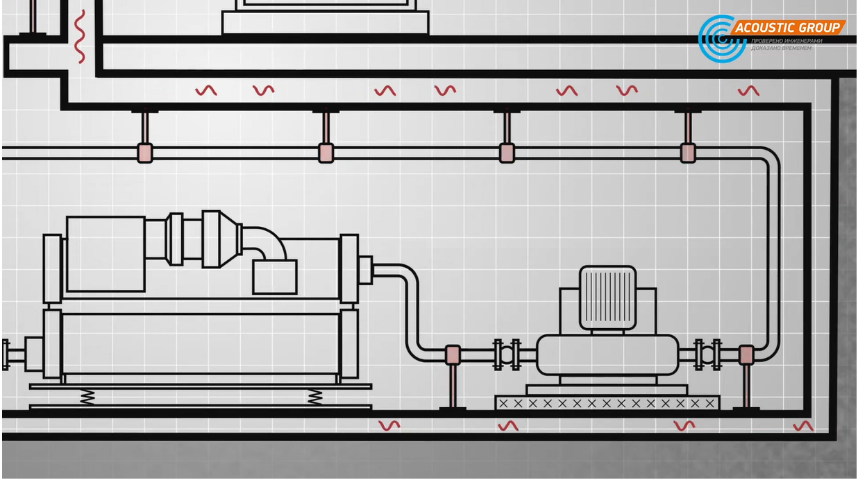

Рис. … а также коммуникации, которые крепятся к конструкциям здания

Защитой от структурного шума, создаваемого инженерным оборудованием, являются три мероприятия:
— Запрет на размещение инженерного оборудования смежно с помещениями с высокими требованиями к шуму;
— Применение массивных фундаментов;
— Применение штучных виброизоляторов под инженерным оборудованием, виброизолированных оснований и виброизолирующих материалов в плавающих полах.

Рассмотрим все три мероприятия

Раздел 1. Требования к размещению инженерных помещений
Основным документом, которым нужно руководствоваться в разработке мероприятий против шума, является СП 51.13330.2011 «Защита от шума». Должны отметить, что этот СП не является образцом нормативного документа, поскольку не содержит полных данных и имеет противоречия.

Пункт	Требования
ИТП и насосные	9.21г Запрещается размещать индивидуальные тепловые пункты и насосные в смежных с жилыми комнатами помещениях (по вертикали и горизонтали). 9.21д Холодильные машины, циркуляционные насосы систем холодоснабжения следует размещать на подземных технических этажах зданий. Указанное оборудование должно быть установлено на кровлях, открытых площадках зданий при условии, что под ними располагаются технические этажи или предусмотрена надежная виброизоляция, исключающая передачу повышенного структурного шума в защищаемые от него помещения на верхних этажах.Примечание: Формулировки СП в этом пункте немного путанные, но главное, что ХЦ должен находиться в подземной части, а если он находится на кровле, то нужно реализовывать необходимые мероприятия по защите от структурного шума.СП 41-101-95 Проектирование тепловых пунктов: 10.2 Тепловые пункты, оборудуемые насосами, не допускается размещать смежно, под или над помещениями жилых квартир, спальных и игровых детских дошкольных учреждений, спальными помещениями школ-интернатов, гостиниц, общежитий, санаториев, домов отдыха, пансионатов, палатами и операционными больниц, помещениями с длительным пребыванием больных, кабинетами врачей, зрительными залами зрелищных предприятий…
Помещения ОВиК	11.21 Для предотвращения проникновения повышенного шума от оборудования ОВК (отопление, вентиляция и кондиционирование воздуха) в другие помещения здания следует: исключить расположение смежно (по горизонтали и вертикали) с техническими помещениями с оборудованием (венткамерами, насосными, хладоцентрами) помещений, требующих повышенной защиты от шума (операционные, палаты больниц, жилые и офисные помещения)

Раздел 2. Бетонные фундаменты

В данном разделе мы не рассматриваем бетонные фундаменты, необходимые по конструктивным соображениям, таким как распределение нагрузок или защита от продавливания.

Нормативы требуют использование фундаментов не для каждого оборудования, а только для двух типов инженерного оборудования:

Насосное оборудование (системы холодоснабжения и пожаротушения);
Холодильные машины (чиллеры водяного охлаждения, установленные в помещении).

В нормативах не содержится указаний по обязательному использованию фундаментов для вентиляционных установок или вентиляторов.

Пункт	Требования
СП 485.1311500.2020 Системы противопожарной защиты. Установки пожарные автоматические	6.10.26 Пожарные насосные агрегаты и модульные насосные агрегаты должны быть установлены на фундамент, масса которого должна соответствовать требованиям технической документации на данные изделия. При отсутствии этих сведений масса фундамента должна не менее чем в 4 раза превышать массу насосных агрегатов или модульных насосных агрегатов.
СП 51.13330.2011 Защита от шума	11.24 Холодильные машины, циркуляционные насосы систем холодоснабжения следует размещать на подземных технических этажах зданий и устанавливать на индивидуальных фундаментах и виброоснованиях, конструкции которых разрабатываются в зависимости от их типоразмеров.

На этом список нормативных требований исчерпан.

Но было бы странно использовать фундаменты под насосы холодильного центра и пожаротушение, но не использовать под насосами водоснабжения. Поэтому для них разумно также выдавать задания на фундаменты. Насосы для ИТП находятся в стороне от этого, эксплуатирующие организации, например МОЭК, вполне удовольствуются металлическими рамами, для которых не нужно выдавать задания конструкторам. Рамы выполняются в разделе тепломеханической части ИТП.

Насосы и холодильное оборудование

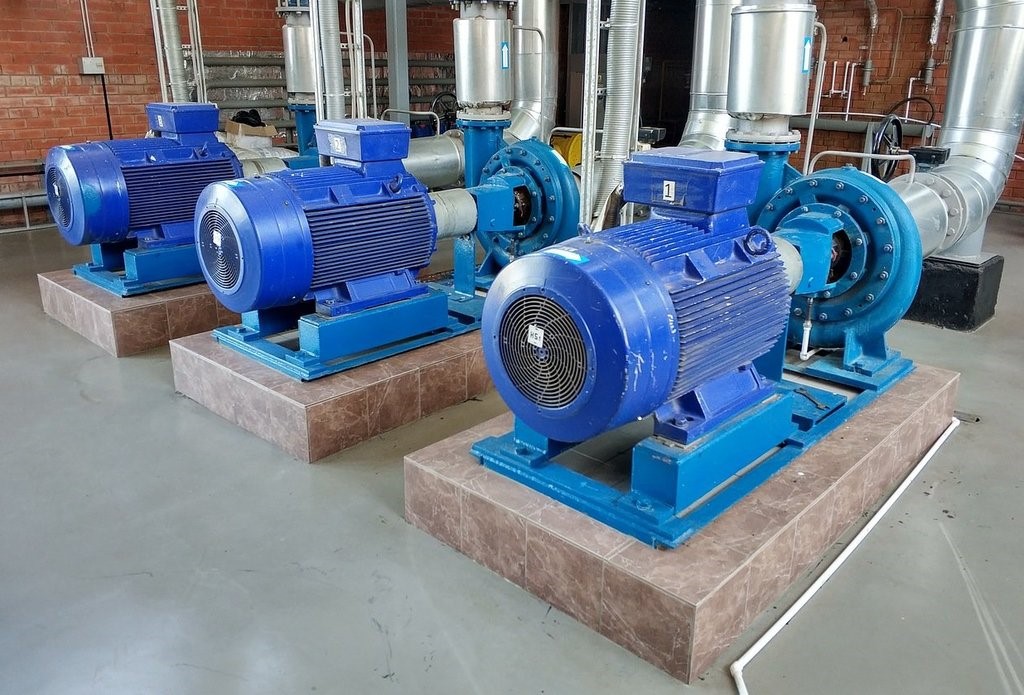

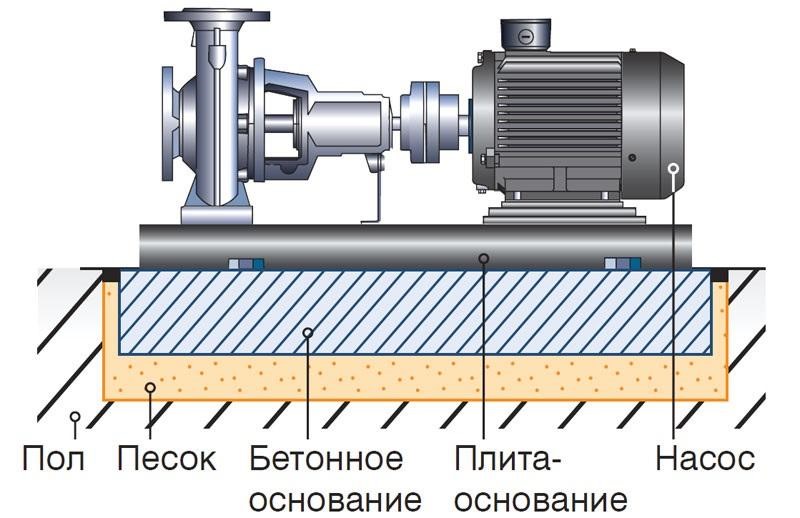

Рис. Масса фундамента должна быть в четыре раза выше массы насосного оборудования

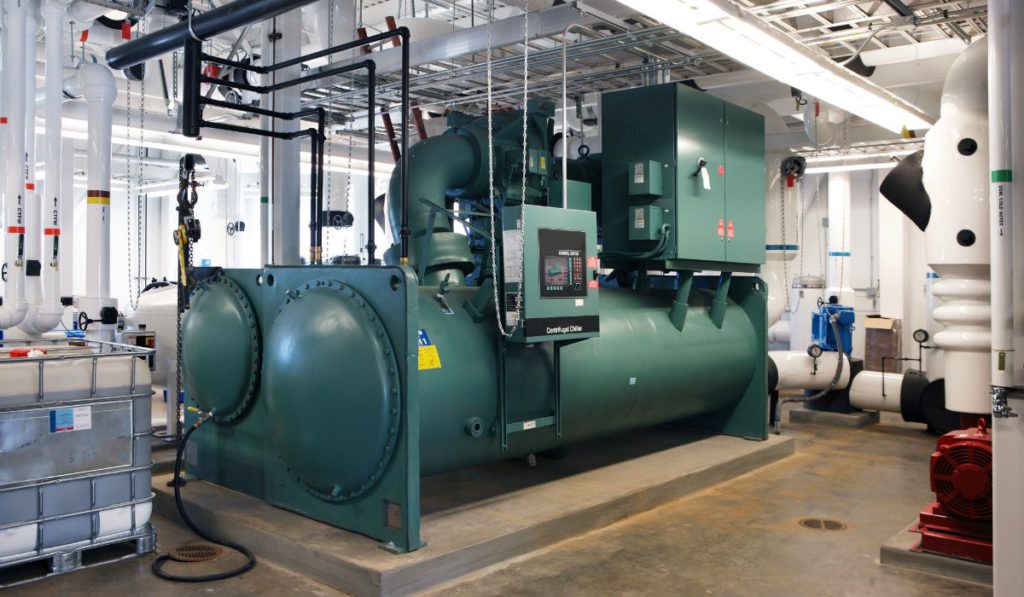

Рис. Нормативы требуют применения фундаментов под чиллерами, расположенными в техническом помещении

В целях защиты от шума СП не требует применять фундаменты для холодильных машин на кровле. Но для защиты пирога кровли чиллеры могут монтироваться на бетонную площадку, фундаменты или на опоры типа big foot (нижний рисунок)

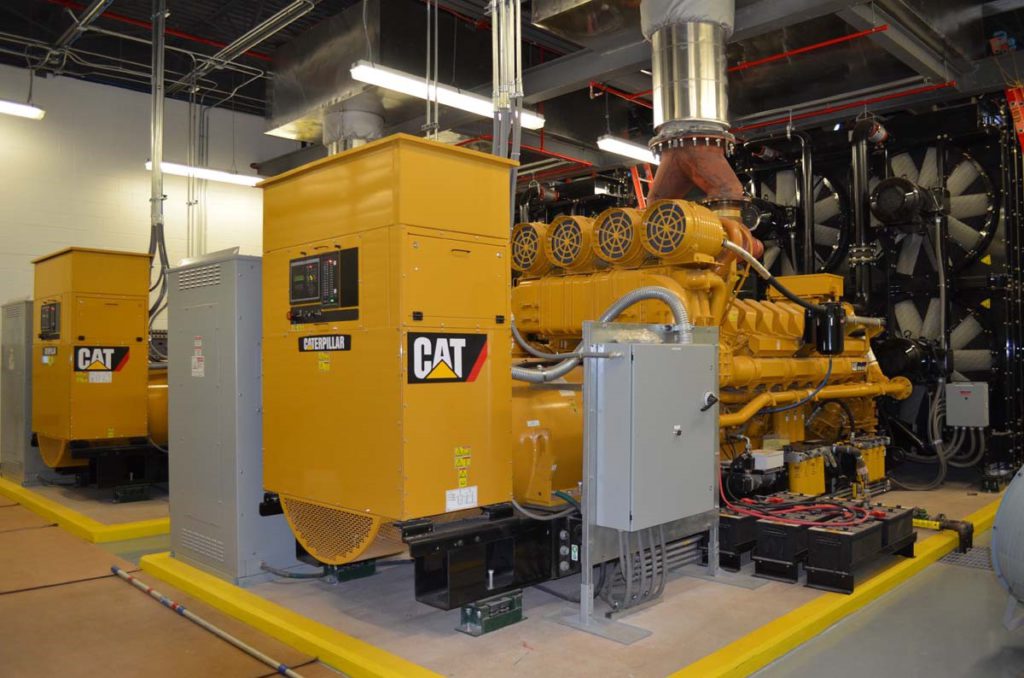

Дизель-генераторная установка (ДГУ)

Прямых указаний СП в отношении ДГУ нет, за исключением общих требований СП 26.13330.2012 Фундаменты машин с динамическими нагрузками об отделении фундамента машин от основных конструкций.

Опыт эксплуатации позволяет сформулировать ряд рекомендаций:

Вес бетонного фундамента не менее 1,25-1,5 веса генератора;
Длина и ширина фундамента на 250-300 мм больше габаритов рамы генератора;
Толщина фундамента не менее 200 мм.

Вентиляционное оборудование
Бетонные фундаменты под вентиляционные установки и вентиляторы по нормативам не требуются.
Но это не значит, что их запрещено использовать, ведь массивные фундаменты только улучшают виброзащиту.

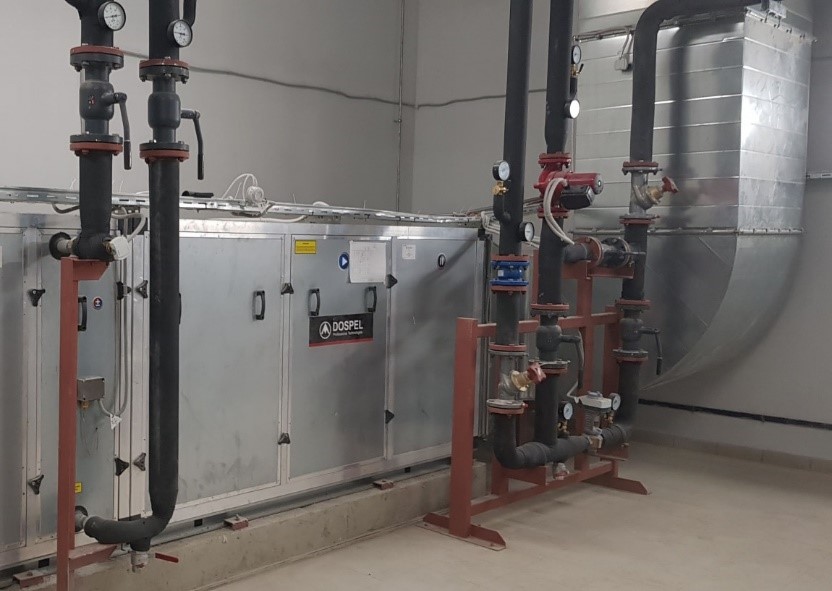

Рис. Вентиляционные установки поставляются на раме и обычно устанавливаются непосредственно на подготовленный пол

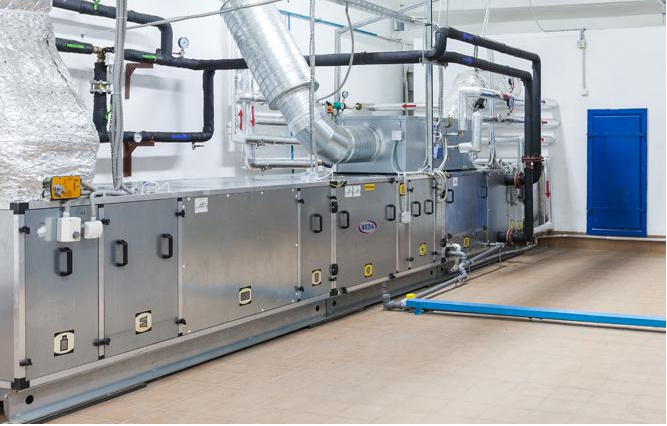

Рис. Поскольку фундаменты только улучшают защиту от структурного шума, их иногда ставят

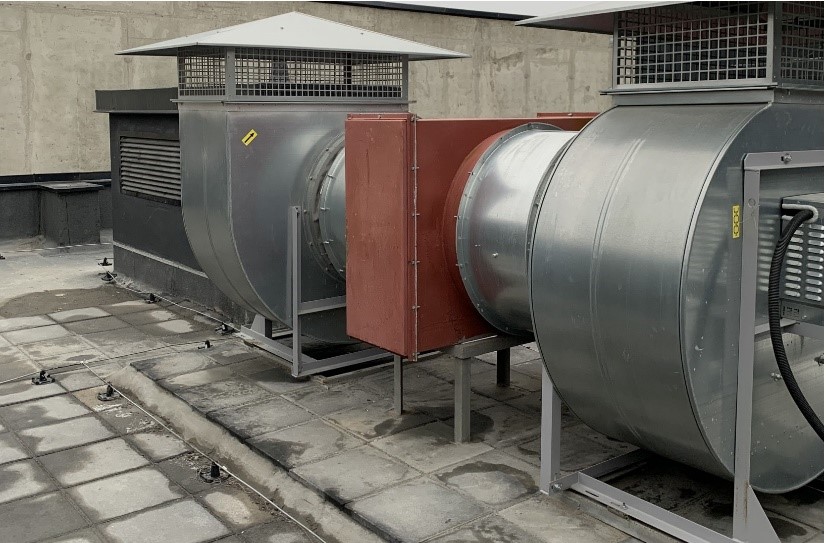

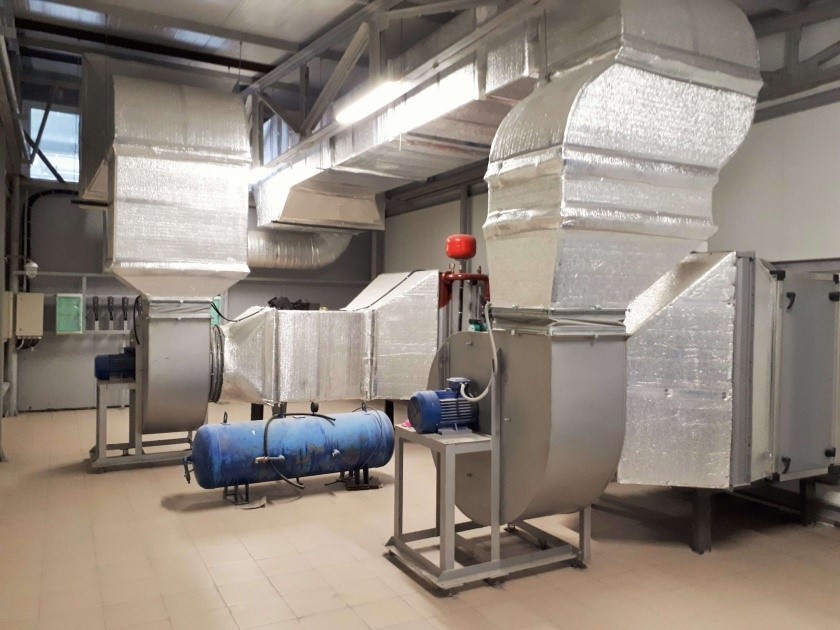

Рис. Отдельные вентиляторы также устанавливаются прямо на пол венткамеры, но на виброопоры

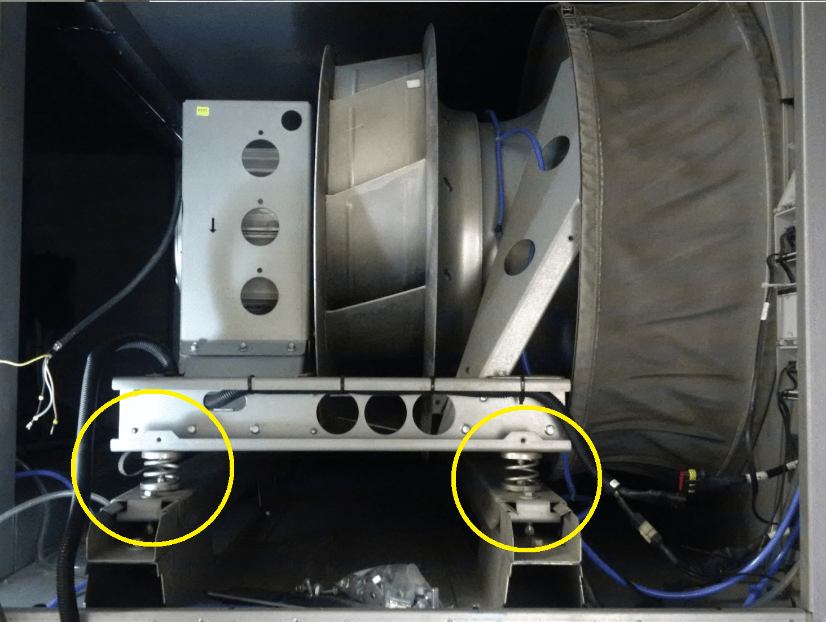

Рис. Нужно знать, что внутри вентиляционной установки под каждым вентилятором стоят виброопоры

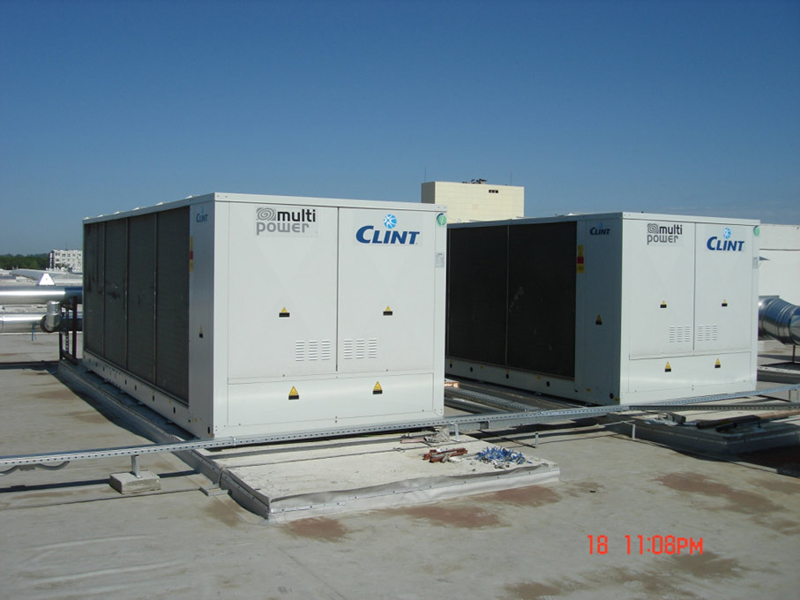

Рис. Бетонная площадка под вентиляторами для защиты кровли

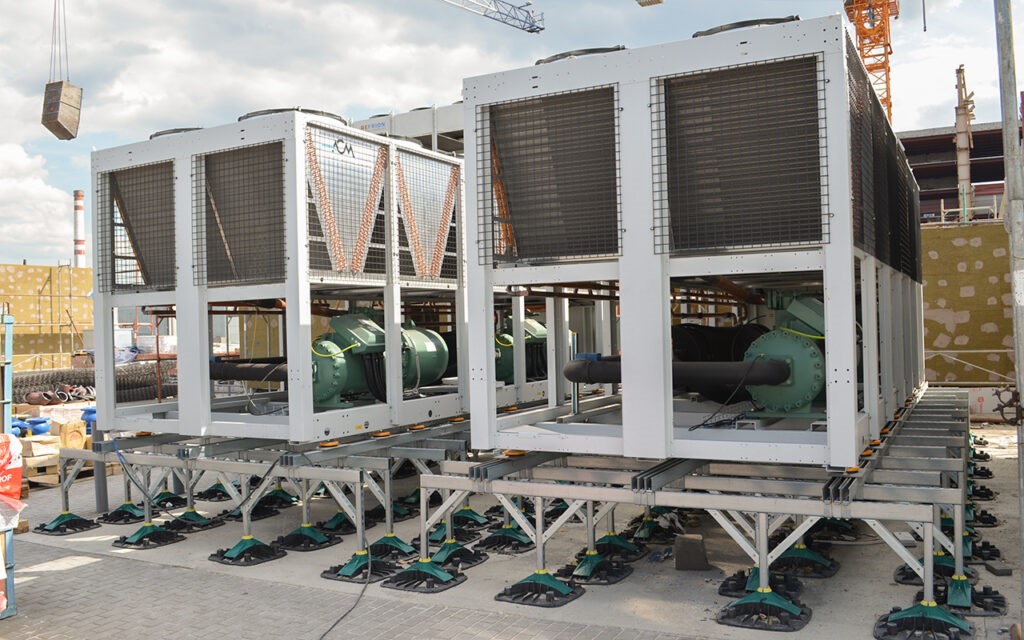

Рис. Использование big foot для размещения вентоборудования

Раздел 3. Плавающий пол и виброоснование
СП Защита от шума требует выполнять виброзащиту для всех помещений, в которых установлены системы отопления, вентиляции и кондиционирования. Исключений нет:
11.21 Для предотвращения проникновения повышенного шума от оборудования ОВК (отопление, вентиляция, кондиционирование) в другие помещения здания следует:

… виброизолировать агрегаты с помощью пружинных, резиновых или комбинированных виброизоляторов;
применять в технических помещениях полы на упругом основании (плавающие полы) или виброизолированные основания под элементы систем (вентиляторы, кондиционеры, холодильные машины, воздушные охладители, насосы и др.).

Плавающий пол отличается от виброизолированного основания чем, что в первом случае весь пол помещения находится на упругом основании, а виброизолированном основании только локальный участок непосредственно под оборудованием.

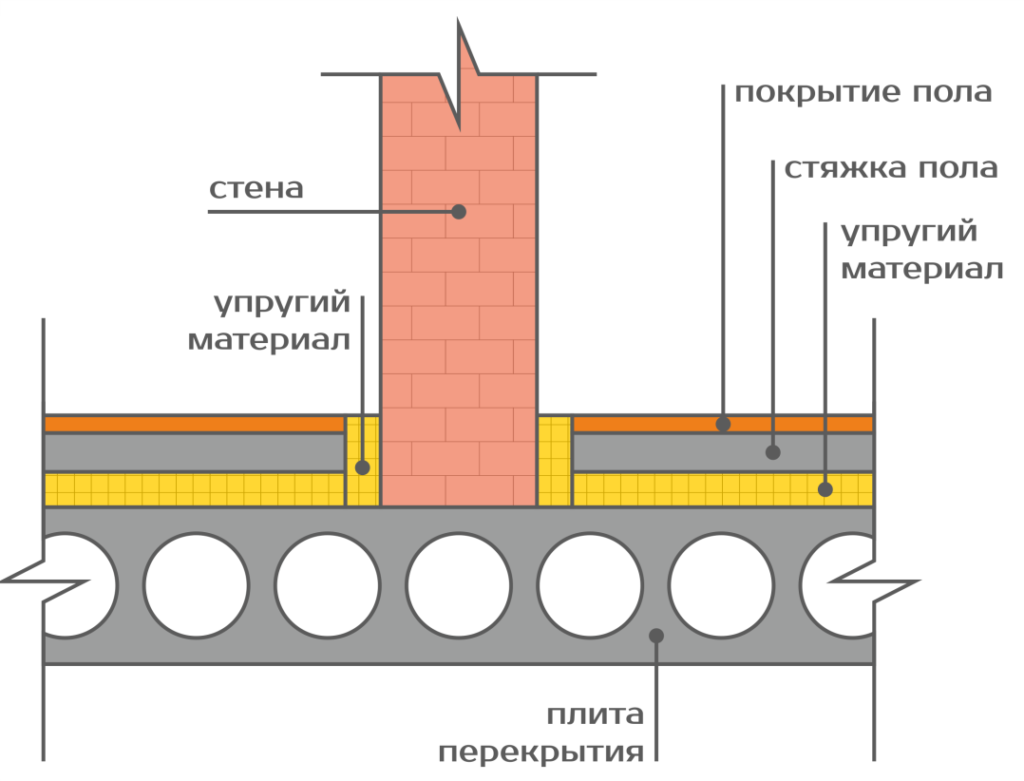

Рис. Плавающий пол: под всей площадью пола размещается упругий материал, поверх которого размещается стяжка пола. Очень важно, чтобы между стяжкой и стеной также был уложен виброзащитный материал

Плавающие полы для разных технических помещений могут иметь разную конструкцию, и их состав должен определяться расчетом. В качестве виброизолирующего материала лучше всего подходят волокнистые и эластомерные материалы. Не рекомендуется использовать экструдированный полистирол.

Вот что говорится в СП 26.13330.2012 Фундаменты машин с динамическими нагрузками:
5.2.4 Фундаменты машин, как правило, должны быть отделены сквозным швом от смежных фундаментов здания, сооружения и оборудования, а также от пола.
Такой тип фундамента называется «развязанным», т.е. он отделен от несущих конструкций

Рис. В отличие от плавающего пола, виброизолированное основание размещается локально, под самим оборудованием. Для этого могут использоваться специализированные маты или, даже песок

Подведем итоги:

Венткамеры

Техническое помещение нельзя располагать смежно с помещениями с повышенными требованиями к шуму
Виброизоляторы
Плавающий пол или виброизолированное основание
Гибкие вставки

Насосные

Техническое помещение нельзя располагать смежно с помещениями с повышенными требованиями к шуму
Бетонные фундаменты
Виброизоляторы
Плавающий пол или виброизолированное основание
Гибкие вставки

Холодильный центр

Техническое помещение нельзя располагать смежно с помещениями с повышенными требованиями к шуму
Фундаменты для чиллеров водяного охлаждения
Виброизоляторы
Плавающий пол или виброизолированное основание.

В следующем выпуске мы рассмотрим тему размещения драйкулеров на кровле

Требования к помещению при проектировании индивидуального теплового пункта

При размещении ИТП в подвальных и цокольных помещениях, а также в технических подпольях зданий допускается принимать высоту помещений и свободных проходов к ним не менее 1,8 м.

при массе перемещаемого груза от 150 кг до 1 т — монорельсы с ручными талями и кошками или краны подвесные ручные однобалочные;
то же, более 1 до 2 т — краны подвесные ручные однобалочные;
то же, более 2 т — краны подвесные электрические однобалочные.

Допускается предусматривать возможность использования передвижных малогабаритных подъемно-транспортных средств при условии обеспечения въезда и передвижения транспортных средств по тепловому пункту.
Средства механизации могут быть уточнены проектной организацией при разработке проекта для конкретных условий.

штукатурку наземной части кирпичных стен;
затирку цементным раствором заглубленной части бетонных стен;
расшивку швов панельных стен;
побелку потолков;
бетонное или плиточное покрытие полов.
Стены тепловых пунктов покрываются плитками или окрашиваются на высоту 1,5 м от пола масляной или другой водостойкой краской, выше 1,5 м от пола — клеевой или другой подобной краской.

Каналы должны иметь съемные перекрытия единичной массой не более 30 кг.
Дно каналов должно иметь продольный уклон не менее 0,02 в сторону водосборного приямка.

Согласно СНиП 23-03-2003 «ЗАЩИТА ОТ ШУМА»:

11.6 Для предотвращения проникновения повышенного шума от инженерного оборудования в другие помещения здания следует:
- … применять в ИТП полы на упругом основании (плавающие полы);
- применять ограждающие конструкции помещений с шумным оборудованием с требуемой звукоизоляцией.
Похожие публикации:

Устройство плавающего пола в итп

Устройство плавающего пола в итп

Устройство плавающего пола в итп

Используемые нормативные источники

Защита от структурного шума. Фундаменты и плавающие полы

Требования к помещению при проектировании индивидуального теплового пункта

Согласно СНиП 23-03-2003 «ЗАЩИТА ОТ ШУМА»:

Добавить комментарий Отменить ответ
