Что такое план земляных масс или план организации рельефа

План земляных масс (вертикальную планировку) подготавливаются с учётом разбивочного плана без указания и последующего нанесения координационных осей сооружения, зданий, координат, размеров и сопутствующих привязок, указателя северного направления.
План организации рельефа специалисты выполняют согласно ГОСТ 21.508-93, где предусматривается водоотвод со строительной площадки, рекомендации по безопасности и благоприятные условия по движению по дорогам, ориентируясь на рельефные особенности местности.

Что такое план земляных масс или план организации рельефа

Рекомендуем обратить самое пристальное внимание на условные графические обозначения и изображения, представленные в табл. 14.4.1.

План земляных масс неизменно должен включать мероприятия по выполнению минимального объёма земляных работ при возведении сооружений, зданий, а также автомобильных дорог и т.п.
На плане организации рельефа важно провести через контуры проектируемых сооружений и зданий. Что касается дополнительных элементов благоустройства и озеленения не принято обозначать, показывать. Здесь же обозначают проектные отметки планировки красным цветом и фактические рельефные отметки (чёрным цветом) по верху отмостки в областях, где пересекаются наружные края с рельефом или в тех случаях, где отмостка отсутствует в принципе – в зоне пересечения рельефа с гранями стен.
Отметки обозначают в углах зданий, фиксируя их в виде дроби – красного цвета – проектная в числителе, а что касается фактической отметки рельефа чёрного цвета – в соответствующем знаменателе. Помимо этого, в обязательном порядке приводят ряд необходимых данных и отметок.

План организации рельефа необходимо реализовывать в проектных горизонталях (представлен на рис. 14.4.2).

В рассматриваемом случае горизонтали рекомендуется проводить с сечением рельефа через 0,1 и 0,2 м по всей площади планируемой территории. Предоставляется возможность на участках, где присутствуют однообразные уклоны нанесение проектных горизонталей с рельефным сечением через 0.5 м. Отметки проектных горизонталей фиксируют у стороны рельефного повышения, при этом проектные горизонтали, которые кратны 1 м, обозначают полностью, а в случае с промежуточными приводят только 2 знака после указания запятой.
При выполнении плана земляных масс опорными точками планировки, зачастую, указывают углы сооружений, площадок и зданий, пересечение осей автомобильных дорог и т.п. Что касается направления уклона проектного рельефа в указанном случае обозначают стрелками (рис. 14.4.2).
Понижение или повышение рельефной точки обозначают при помощи специального знака. Около знака указывают числовое значение отметки.
План земляных масс составляется для подсчёта земляных работ по плану организации вертикальной планировки. Что касается площади земельного участка, её разбивают на квадраты, сторона которых составляет 20 м. Указанные квадраты вписывают в специальную геодезическую строительную сетку. Предоставляется возможность привязки квадратов к «красной» линии или специальному разбивочному базису.
Допускается привязка квадратов к «красной» линии или разбивочному базису. Можно использовать квадратную сетку со сторонами от 10 до 50 м, ориентируясь на характер рельефа и оптимальную точность подсчёта.

Под каждой колонкой квадратов плана земляных масс размещают специализированную таблицу, ширина граф которой соответствует сетке квадратов (см. рис.14.4.3.). В этой таблице указывают суммарные объемы насыпи и выемки по колонке квадратов, а справа общие объемы насыпи и выемки по всей планируемой территории.

Вопросы и ответы
Азбука сметчика
Ценообразование в строительстве
Материалы и технологии в строительстве
Википедия для сметчика
Публикации в прессе
Интересные

Приложение Л

* С учетом предварительной срезки плодородного грунта.

Ведомость объемов земляных масс

Ведомость объемов земляных масс

1 Содержание боковика и число строк уточняют по проектным данным.

2 Вторая строка головки таблицы предусмотрена для наименования территории, по которой приводят данные.

Понять, каким должен быть котлован для строительства и объем земляных масс намного проще, если представлены их графические иллюстрации

План земляных масс

СП 45.13330.2017 Земляные сооружения, основания и фундаменты

6 Вертикальная планировка, разработка выемок, подготовка территории под застройку гидронамывом
6.1 Вертикальная планировка, разработка выемок
6.1.1 Размеры выемок, принимаемые в проекте, должны обеспечивать размещение конструкций и механизированное производство работ по забивке свай, монтажу фундаментов, устройству изоляции, водопонижению и водоотливу и других работ, выполняемых в выемке, а также возможность перемещения людей в пазухе согласно 6.1.2. Размеры выемок по дну в натуре должны быть не менее установленных проектом.
6.1.2 При необходимости передвижения людей в пазухе расстояние между поверхностью откоса и боковой поверхностью возводимого в выемке сооружения (кроме искусственных оснований трубопроводов, коллекторов и т.п.) должно быть в свету не менее 0,6 м.
6.1.3 Минимальную ширину траншей в проекте следует принимать наибольшей из значений, удовлетворяющих следующим требованиям:
— под ленточные фундаменты и другие подземные конструкции — должна включать ширину конструкции с учетом опалубки, толщины изоляции и креплений с добавлением 0,2 м с каждой стороны;
— трубопроводы, кроме магистральных, с откосами 1:0,5 и круче — по таблице 6.1;
— трубопроводы, кроме магистральных, с откосами положе 1:0,5 — не менее наружного диаметра трубы с добавлением 0,5 м при укладке отдельными трубами и 0,3 м при укладке плетями;
— трубопроводы на участках кривых вставок — не менее двукратной ширины траншеи на прямолинейных участках;
— устройстве искусственных оснований под трубопроводы, кроме грунтовых подсыпок, коллекторы и подземные каналы — не менее ширины основания с добавлением 0,2 м с каждой стороны;
— разрабатываемых одноковшовыми экскаваторами — не менее ширины режущей кромки ковша с добавлением 0,15 м в песках и супесях, 0,1 м в глинистых грунтах, 0,4 м в разрыхленных скальных и мерзлых грунтах.

6.1.10 Наибольшую крутизну откосов траншей, котлованов и других временных выемок, устраиваемых без крепления в грунтах, находящихся выше уровня подземных вод (с учетом капиллярного поднятия воды по 6.1.11), в том числе в грунтах, осушенных с помощью искусственного водопонижения, следует принимать в соответствии с требованиями, обеспечивающими безопасность труда в строительстве.
При высоте откосов более 5 м в однородных грунтах их крутизну допускается принимать по графикам приложения В. Крутизна откосов должна обеспечивать безопасность труда в строительстве. Крутизна откосов выемок, разрабатываемых в скальных грунтах с применением взрывных работ, должна быть установлена в проекте.
6.1.11 При наличии в период производства работ подземных вод в пределах выемок или вблизи их дна мокрыми следует считать не только грунты, расположенные ниже уровня грунтовых вод, но и грунты, расположенные выше этого уровня на величину капиллярного поднятия, которую следует принимать:
— 0,3 м — для крупных, средней крупности и мелких песков;
— 0,5 м — для пылеватых песков и супесей;
— 1,0 м — для суглинков и глин.
6.1.12 Крутизну откосов подводных и обводненных береговых траншей, а также траншей, разрабатываемых на болотах, следует принимать в соответствии с требованиями СП 86.13330.
6.1.13 В проекте должна быть установлена крутизна откосов грунтовых карьеров, резервов и постоянных отвалов после окончания земляных работ в зависимости от направлений рекультивации и способов закрепления поверхности откосов.
6.1.14 Максимальную глубину выемок с вертикальными незакрепленными стенками следует принимать в соответствии с требованиями, обеспечивающими безопасность труда в строительстве.

6.1.15 Наибольшую высоту вертикальных стенок выемок в мерзлых грунтах, кроме сыпучемерзлых, при среднесуточной температуре воздуха ниже минус 2°С допускается увеличивать на величину глубины промерзания грунта, но не более чем 2 м.
6.1.16 В проекте должна быть установлена необходимость временного крепления вертикальных стенок траншей и котлованов в зависимости от глубины выемки, вида и состояния грунта, гидрогеологических условий, величины и характера временных нагрузок на бровке и других местных условий.
6.1.17 Число и размеры уступов и местных углублений в пределах выемки должны быть минимальными и обеспечивать механизированную зачистку основания и технологичность возведения сооружения. Отношение высоты уступа к его основанию установлено проектом, но должно быть не менее: 1:2 — в глинистых грунтах, 1:3 — в песчаных грунтах.
6.1.18 При необходимости разработки выемок в непосредственной близости и ниже подошвы фундаментов существующих зданий и сооружений проектом должны быть предусмотрены технические решения по обеспечению их сохранности.

СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования

7.2.4. Перемещение, установка и работа машины, транспортного средства вблизи выемок (котлованов, траншей, канав и т.п.) с неукрепленными откосами разрешаются только за пределами призмы обрушения грунта на расстоянии, установленном организационно-технологической документацией.

При отсутствии соответствующих указаний в проекте производства работ минимальное расстояние по горизонтали от основания откоса выемки до ближайших опор машины допускается принимать по таблице 1.

Вертикальная планировка

Вертикальная планировка — раздел, который состоит из конкретных примеров проектов вертикальной планировки участков с описанием каждого шага. Представлены планы организации рельефа различных по назначению объектов.

План земляных масс, картограмма и ведомость объемов земляных масс

План земляных масс, или еще его называют картограммой, входит в состав основного комплекта чертежей марки ГП. Разработка картограммы не вызывает затруднений, а вот о подсчетах в ведомости объемов земляных масс стоит остановиться подробнее. Обо всем по порядку.

При разработке плана выполняют деление участка на квадраты. Сторона квадратов принимается около 20 м. В зависимости от существующего и проектируемого рельефа местности она может быть больше или меньше. При необходимости для расчетов также используются и другие фигуры, отличные от квадрата. Под сеткой квадратов должна быть таблица нормируемых размеров согласно СТБ 2073-2010, в которой суммируются объемы насыпи и выемки.

Если на проектируемой территории имеются грунты, которые необходимо удалить, то разрабатывается план удаления грунтов. И только потом выполняется план земляных масс для всего участка. Оформление планов удаления грунтов осуществляется аналогично плану земляных масс всего участка.

На плане удаления грунтов проектными отметками являются отметки низа снимаемого слоя грунта или покрытия, которые при разработке плана земляных масс принимают существующими (фактическими). Если удаляемый слой одной мощности, то план его удаления допускается не делать.

Суммарные объемы земляных масс, вычисленные по картограмме, вносятся в ведомость объемов земляных масс по форме согласно СТБ 2073-2010.

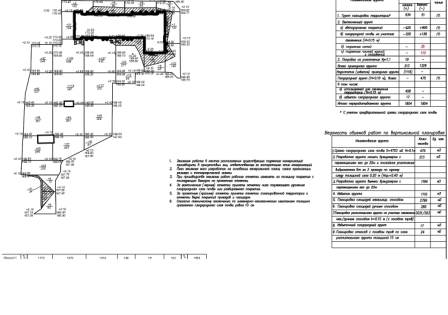

Пример плана земляных масс и картограммы приведен ниже на схеме 2. На чертеже приводятся текстовые указания, а также ведомость объемов земляных масс и ведомость объемов работ по вертикальной планировке. Для лучшего восприятия эти данные разбиты на несколько схем. Вся, приведенная на схемах 2-5 ниже информация, оформляется на чертеже «План земляных масс. М 1:500). Масштаб плана земляных масс равен масштабу разрабатываемого генплана, как правило, М 1:500.

С таблицей под картограммой все понятно. О том, как заполняются оставшиеся две ведомости, представлено описание ниже.

Исходными данными для расчетов являются таблицы плана благоустройства и ТЭП генплана (схема 1), а также конструкции дорожных одежд (схема 6).

Итак, схема 4, ведомость объемов земляных масс.

Пункт 1 ведомости: данные переносятся из таблицы под картограммой.
Пункт 2а ведомости. Исходные данные на схемах 1 и 6. Вычисление:

Плитка на усиленном основании: 2151.32+2.99=2154.31 м2, «пирог» дорожной одежды: 0.54 м, корыто: 2154.31х0.54=1163.3 м3

Тротуарная плитка: 553.44+14.87+76=644.31 м2, «пирог» дорожной одежды: 0.39 м, корыто:644.31х0.39=251.3 м3

Суммарный объем грунта: 1163.3+251.3=1415 м3

В зависимости от величины насыпи и выемки разделяем эту цифру на 42+995=1415 м3

Пункт 2б ведомости. Площадь озеленения 3055 м2. Объем вытесненного грунта для устройства плодородного слоя почвы: 3055х0.15=458 м3 Данный объем распределяется аналогично: 320+138=458 м3

Пункты 2в и 2г: объемы выдаются специалистами смежных отделов по инженерным сетям, конструктивным решениям или специалистом по сметам.

Поправка на уплотнение насыпи, Ку=1.08…1.1

Далее выполняется суммирование всех объемов.

Отдельно выполняется расчет растительного грунта. Объем срезаемого плодородного слоя почвы был подсчитан ранее при разработке таксационного плана. Место его удаления также представлено там же. Этот объем равен 475 м3 Для озеленения требуется 458 м3 (пункт 2б ведомости). Избыток плодородного грунта: 475-458=17 м3 Далее суммируется обычный грунт и плодородный грунт. В итоге получается цифра 1804 м3 перерабатываемого грунта.

Ведомость объемов работ по вертикальной планировке. Эта таблица не является нормативной. Это объемы земляных работ, оформленные проектировщиком в произвольной форме. Они должны быть понятны всем: проектировщикам, сметчикам и подрядчикам.

Срезка плодородного слоя почвы. Этот объем подсчитан ранее при проектировании таксационного плана. Толщина слоя 10 см согласно инженерно-геологическим изысканиям.
Объемы насыпи и выемки берутся из предыдущей ведомости. Из объемов выемки вычитается грунт из-под инженерных сетей и конструкций зданий и фундаментов. Так как этот грунт, его разработка учитывается в соответствующих разделах проекта, сметах. Здесь он учтен лишь для расчета избытка или недостатка общего объема грунта по строительной площадке. То есть Разработка выемки равна: 1329-35-110=1184 м3
Избыток грунта берется из предыдущей ведомости.
Планировка площадей – это сумма всех дорожных покрытий, где будут земляные работы. Ремонт асфальтобетона не учитывается. Для ручного метода берется 10%. То есть 100 % — механизированным способом и еще + 10% ручным способом. Сумма:110%. Это классический, типовой случай. Может быть иначе.
Планировка растительного грунта на участках озеленения и откосов – это суммарная площадь озеленения: 3031+24=3055 м2

В данном примере картограммы, чертежа плана земляных масс, а также расчета ведомости объемов земляных масс представлен типовой вариант. В зависимости от исходных данных, рельефа и других характеристик расчет и оформление таблиц и ведомостей могут немного отличаться.

Как делается план земляних масс

Доброго дня всем. Достали уже генпланисты (привлекаем со стороны). Так получилось, что один и тот же план земляных масс заказали двум разным людям. Результаты получились разные. Причем каждый с пеной у рта доказывает что только он прав. Подскажите, где можно почитать нормальную методику выполнения этого листа? Человек я спокойный, но коронное утверждение «А мы всегда так делали!» уже до белого каления доводит.

Просмотров: 21302
Регистрация: 20.12.2007
Щелково МО
Сообщений: 7,470

ключевое слово для Вас — метод квадратов. где искать — пока не подскажу. сам давно учился. если прям будут проблемы с поиском методики — скажите.

Forrest_Gump

Посмотреть профиль

Найти ещё сообщения от Forrest_Gump

Оснащение проходки горных выработок, ПОС, нормоконтроль, КР, АР

Регистрация: 30.01.2008
Сообщений: 18,648

ГОСТ СПДС на Генплан.
Каждый может быть прав, разница может быть. Допустимый предел разницы не знаю. Может быть около 5%.

__________________
«Безвыходных ситуаций не бывает» барон Мюнхаузен
Регистрация: 03.02.2006
Сообщений: 5,737
Сообщение от gup_1978
Результаты получились разные
Разные методы дают неодинаковые результаты.
http://life-prog.ru/1_23492_opredele. lanirovke.html

Кочетков Андрей

Посмотреть профиль

Найти ещё сообщения от Кочетков Андрей

Регистрация: 24.01.2008
Сообщений: 6,721
Сообщение от Кочетков Андрей
Разные методы дают неодинаковые результаты.

Да, это действительно так. Если считать по квадратам и треугольникам — получатся разные результаты. Сам удивился, когда впервые проверил чужой план. Весь вопрос в оправданности применения того или иного метода. Всё зависит от рельефа.

иваниваныч

Посмотреть профиль

Найти ещё сообщения от иваниваныч

Регистрация: 09.02.2013
Сообщений: 135
Сообщение от иваниваныч

Метод треугольников никогда даже не видел. Все квадраты. Я понимаю, когда площадка несколько гектаров, тогда расхождения. Но на площадке в полгектара. В общем дело не в том. Хочу научиться. Просить своих как-то неудобно, раз, да и не знаю, кто из них правильно считает, два.

Оснащение проходки горных выработок, ПОС, нормоконтроль, КР, АР

Регистрация: 30.01.2008
Сообщений: 18,648
Из 4 углов/отметок принимается средняя по низу и верху, считается кубик.
__________________
«Безвыходных ситуаций не бывает» барон Мюнхаузен
Регистрация: 19.12.2010
Сообщений: 532
Сообщение от Tyhig
Из 4 углов/отметок принимается средняя по низу и верху, считается кубик.

А если в этом квадрате будут нулевые точки, то это уже будет не кубик.
И ещё вопрос к знатокам, а вот если рельеф с сильным уклоном, как считать площадь квадрата при определении объёма, так как мы разбивали на чертеже , например 40х40м. (т.е. проекция)или учитывать площадь квадрата с реальными размерами сторн, с учетом уклонов в натуре, разница на всей площади может быть существенной?

Регистрация: 22.05.2014
Сообщений: 53
Сообщение от VES1
А если в этом квадрате будут нулевые точки, то это уже будет не кубик.
как же не кубик, как раз кубик — только усредненный
Регистрация: 19.12.2010
Сообщений: 532

Может быть две призмы, например пятиугольная и треугольная, в отдельных случаях может быть даже шестиугольная, зависит где будут находиться нулевые точки

Регистрация: 09.02.2013
Сообщений: 135

Просьба к участникам темы — пришлите кто-нибудь пример в котором Вы уверены — принцип расчёта я вроде понял, хочу посчитать самостоятельно и сравнить с Вашими данным — если сойдется — значит понял правильно. И еще — как насчет заполнения таблички — есть доступные методики? А то тут столкнулся — баланс в табличке всегда (!) должен быть нулевым. Но люди добрые, помилуйте, если закапывается резервуарный парк на 3000 м3, то и лишнего грунта будет не менее 3000 м3. Если это разбросать по площади 1 га, то площадка поднимется на 0,3 м. Т.е. насосный парк, который должен быть поднят на 0,2 м от уровня земли, теперь нужно поднимать на 0,5 м. И это бетоном, потому как на рушеной земле фундамент не поставишь. А все почему — потому что генпланист считает, что лучше по всей площадке срезать растительный слой, сложить его в курган отдельно, рассыпать лишний минеральный грунт с послойным уплотнением, завезти обратно растительный, посеять газон. А заказчик спросит — а нельзя мне что ли в нужном месте котлован вырыть, резервуары бросить, все назад зарыть, а лишки вывезти? Как по мне — нет проблем. Как это будет выглядеть в табличке?

Регистрация: 19.12.2010
Сообщений: 532

Томский государственный архитектурно-строительный
университет
КАРТОГРАММА ЗЕМЛЯНЫХ РАБОТ
Методические указания
к лабораторной работе
Составитель Ю.М. Акумянский

Регистрация: 22.05.2014
Сообщений: 53

вот тоже нашел, может пригодиться, выдержка из книги — если нужно и название книги есть, там еще и организация рельефа поясняется
(когда то сам искал. долго, кстати на DWG на форуме уже где то обсуждалась подобная тема)

Составление плана земляных масс.Выдержка из книги.pdf (339.9 Кб, 2328 просмотров)

Регистрация: 09.02.2013
Сообщений: 135
Сообщение от симфстрой

А как название книги?
Регистрация: 09.08.2012
Сообщений: 21

вот этих есть
Технология строительного производства — Атаев С. С., Данилов Н. Н., Прыкин Б. В..djvu
Технология строительного производства. Под редакцией О. О. ЛИТВИНОВА. 1985.djvu

а вообще где-то в спдсах видел или то оформление было

Регистрация: 09.02.2013
Сообщений: 135
Сообщение от 23region

а вообще где-то в спдсах видел или то оформление было

Спасибо, буду искать. В спдсе есть, но слишком поверхностно, рассчитано на человека, который уже прошел курс обучения. Все верно, нормативы пишут не для чайников.
