Плакаты и знаки безопасности относятся к дополнительным электрозащитным средствам, они делятся на предупреждающие, запрещающие, предписывающие и указательные.
По характеру применения плакаты могут быть постоянными и переносными, а знаки – постоянными. К предупреждающим относятся плакаты и знаки: постоянный знак «Осторожно! Электрическое напряжение», плакат переносной «Стой! Напряжение», плакат переносной «Испытание – опасно для жизни!», плакат переносной «Не влезай – убьет!».
 |
 |
 |
 |
К запрещающим относятся плакаты: переносной плакат «Не включать! Работают люди», переносной плакат «Не включать! Работа на линии», переносной плакат «Не открывать! Работают люди».
 |
 |
 |
К предписывающим плакатам: переносной плакат «Работать здесь», переносной плакат «Влезать здесь».
 |
 |
К указательным плакатам: переносной плакат «Заземлено»
Для чего применяются знаки и плакаты безопасности!?
Знак «Осторожно! Электрическое напряжение» и плакат «Стой! Напряжение» предупреждают об опасности поражения электрическим током. Плакат «Испытание – опасно для жизни!» предупреждает об опасности поражения электрическим током при проведении испытаний повышенным напряжением. Плакат «Не влезай – убьет!» предупреждает об опасности подъема по конструкциям, при котором возможно приближение к токоведущим частям, находящимся под напряжением. Плакат «Не включать! Работают люди» запрещает подачу напряжение на рабочее место. Плакат «Не включать! Работа на линии» запрещает подачу напряжения на линию, на которой работают люди. Плакат «Не открывать! Работают люди» запрещает подачу сжатого воздуха. Плакат «Работать здесь» указывает рабочее место. Плакат «Влезать здесь» указывает безопасный путь подъема к рабочему месту, расположенному на высоте. Плакат «Заземлено» указывает о недопустимости подачи напряжения на заземленный участок электроустановки.
Проверьте, насколько хорошо Вы изучили вопрос «Плакаты и знаки электробезопасности», ответив на несколько контрольных вопросов. [Пройти тест]
Предупредительные плакаты и знаки безопасности
Оптимальные
Инженерные решения
в Электроэнергетике
Будьте в курсе новостей
Текущее время
Основные темы
Знаки и плакаты по электробезопасности
Предлагаем Вам пример знаков и плакатов по Электробезопасности
Применение знаков и плакатов безопасности в электроустановках связано с необходимостью обеспечения запрета операций с аппаратами коммутации (их включение или отключения) для того, чтобы в процессе работы электрооборудования на него по ошибке никто не подал напряжения.
Плакаты и знаки предупреждают об опасности, связанной с приближением к оборудованию, которое находится под напряжением. Плакаты безопасности также могут указывать рабочее место.
По своему назначению плакаты и знаки безопасности делятся на:
- — запрещающие;
- — предупреждающие;
- — предписывающие;
- — указывающие.
По характеру применения плакаты и знаки электробезопасности выполняются переносными и стационарными (постоянными).
Запрещающие плакаты
Запрещающие плакаты используются для запрета действий с коммутационными аппаратами (включение/отключение), чтобы во время работы на электрооборудовании на него ошибочно не было подано напряжение.
«Работа под напряжением. Повторно не включать!» — этот знак запрещает повторное ручное включение выключателей ВЛ без согласования с руководителем работ после того, как они были автоматически отключены. Такие плакаты вывешиваются на ключи управления выключателей ВЛ, когда выполняются ремонтные работы под напряжением.
«Опасно! Электрическое поле! Без средств защиты проход запрещен» – плакат, предупреждающий о возможности опасного воздействия электрического поля на обслуживающий персонал, а также запрещает передвижение людей без применения средств защиты. Устанавливается в ОРУ, в которых напряжение превышает 330 кВ на высоте 180 см на ограждениях участков, где напряженность электрического поля превышает 15 кВ/м.
«Не включать. Работают люди» — плакат переносной, запрещающий подачу на линию напряжения. Должен вывешиваться на ключи, кнопки и привода управления коммутационных аппаратов, при включении которых напряжение может быть подано на линию. Применяется для электроустановок как до 1000 В, так и выше.
«Не включать! Работа на линии» — плакат переносной, запрещающий подачу на линию напряжения. Вывешивается на ключах и приводах управления коммутационных аппаратов, включение которых может подать на линию напряжение.
Предупреждающие плакаты
Предупреждающие плакаты предупреждают о приближении на опасное расстояние к находящимся под напряжением токоведущим частям.
«Стой! Напряжение» — предупреждает об опасности приближения к токоведущим частям электроустановок, находящихся под напряжением. Плакат применяется в электроустановках с напряжением до 1000 В и выше.
«Не влезай! Убьет» — этот плакат предупреждает о возможном приближении к токоведущим частям, находящимся под напряжением, при подъеме по конструкции.
«Испытание! Опасно для жизни» — плакат предупреждает об опасности поражения действием электрического тока при проведении высоковольтных испытаний. Такие знаки вывешиваются на ограждениях рабочих мест во время проведения высоковольтных испытаний.
«Осторожно! Электрическое напряжение» — знак, предупреждающий об опасности поражения действием электрического тока . Вывешивается в электроустановках любого класса и подкласса подстанций и электростанций.
Предписывающие плакаты
Предписывающие плакаты используются для указания рабочих мест (мест проведения работ) в электроустановках, а также безопасных подходов к ним.
«Работать здесь» — указывает рабочее место.
«Влезать здесь» — применяется при расположении рабочего места на высоте, указывает безопасный путь подъема на рабочее место
Указывающий плакат
«Заземлено» — указывает, что определенный участок электроустановки заземлен и о недопустимости подачи на него напряжения. Вывешивается на приводах коммутационных аппаратов. В случае применения указательного и запрещающего плакатов одновременно, указательный плакат вывешивается поверх запрещающих.
Знаки безопасности электрических установок
В современном мире участились случаи чрезвычайных ситуаций, связанных с электричеством, которые приводят к серьезным травмам. И это происходит не из-за того, что нас не предупреждают о наличии каких-либо высоковольтных устройств вблизи, а потому, что мы не замечаем знаки безопасности в силу невнимательности. На самом деле мы живем в окружении большого количества предупреждающих обозначений, связанных не только с электричеством. Осталось только придавать им особое значение и знать их расшифровку.
Знаки безопасности бывают нескольких видов: предупреждающие, запрещающие, предписывающие, указательные . По принципу монтажа бывают как переносными, так и статичными.
Предупреждающие знаки
Цель таких плакатов – предупреждение о нахождении на близком расстоянии токоведущих элементов под сильным напряжением. Размеры плакатов постоянные – 280*210 мм.
К предупреждающим знакам относятся:
«СТОЙ. НАПРЯЖЕНИЕ» : предупреждение о возможном поражении током. Используется в мощных электроустановках как электростанций, так и подстанций. Также такой знак нередко размещается на ограждениях временного типа вблизи токоведущих частей в закрытых распределительных устройствах, при загораживании проходов в запрещенные зоны, а также на камерах, соседствующих с рабочими местами. В открытых распределительных устройствах такие плакаты применяются при совершении работ с земли. Они вывешиваются на канатах, определяющих рабочее место, или же на ближайших к токоведущим элементам конструкциях.
«НЕ ВЛЕЗАЙ. УБЬЕТ!» : предупреждение о существующей опасности при подъеме по конструкциям, которые ведут к токоведущим элементам. Располагаются такие знаки на объектах, соседствующих с предназначенным для подъема персонала сооружением.
«ИСПЫТАНИЕ. ОПАСНО ДЛЯ ЖИЗНИ» : предупреждение о возможном поражении током во время проведения каких-либо испытаний при высоком напряжении. Вывешиваются такие знаки в подготовительный к проведению испытаний период на устройствах и ограждениях токоведущих частей.
Запрещающие знаки
Роль запрещающих плакатов зак лючается в полном запрете совершения каких-либо действий, связанных с коммутационными устройствами. Размер таких изображений – 240*130 мм или 80*50 мм.
«НЕ ВКЛЮЧАТЬ. РАБОТАЮТ ЛЮДИ» : запрет на подачу напряжения к рабочему месту. Применяется в электрических установках, напряжение которых может быть как меньше, так и больше 1000 В. Размещаются такие знаки на следующих объектах:
- приводы разъединителей;
- приводы отделителей;
- приводы выключателей нагрузки;
- ключи и кнопки дистанционного управления;
- коммутационная аппаратура: автоматы, рубильники, выключатели (не более 1000 В).
«НЕ ВКЛЮЧАТЬ. РАБОТА ЛИНИИ» : обозначение запрета на подачу напряжения на рабочую линию. Сфера применения аналогична предыдущему знаку. Отличие заключается в том, что размещение плакатов происходит на коммутационных аппаратах, которые при ошибке подают напряжение на воздушные и кабельные линии.
«НЕ ОТКРЫВАТЬ. РАБОТАЮТ ЛЮДИ» : запрет на проникновение в рабочую зону сжатого воздуха или газа. Используется в электрических установках электростанций/подстанций. Развешиваются такие знаки на вентилях и рычагах, которые находятся на воздуховодах и пневматических приводах. При случайном открытии данных конструкций может произойти подача сжатого воздуха в рабочую зону или же вовсе приведение в действие выключателей/разъединителей. Также плакаты располагаются на различных трубопроводах (водородных, углекислотных и пр.), которые могут причинить колоссальный вред, если их ошибочно откроют.
Предписывающие знаки
Роль данных плакатов состоит в указании персоналу безопасных мест для работы. Выпускаются такие знаки в двух вариантах размеров: 250*250 мм и 100*100 мм.
«РАБОТАТЬ ЗДЕСЬ» : прямое указание на рабочее место. Сфера применения – электроустановки электростанций/подстанций. Вывешивается такой плакат непосредственно на рабочем месте, а также в открытых распределительных устройствах в области прохода за ограждение.

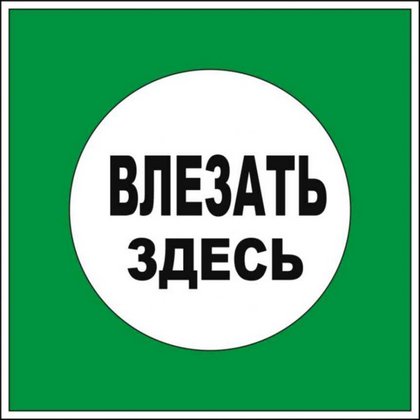

«ВЛЕЗАТЬ ЗДЕСЬ» : указание на безопасный путь подъема на рабочее место, находящееся на высоте.
Указательный плакат

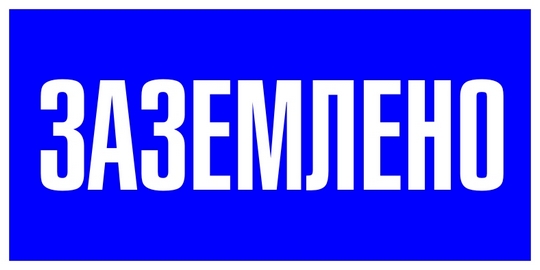

«ЗАЗЕМЛЕНО» : обозначение недопустимости подачи напряжения в область заземленного участка электрической установки. Такие плакаты выпускаются в двух размерных вариантах: 240*130 или 80*50 мм. Размещаются такие знаки на приводах разъединителей, отделителей, выключателей нагрузки. Ведь именно при их случайном включении подается напряжение на заземленную часть электроустановки. Кроме того, плакат » ЗАЗЕМЛЕНО» вывешивается на кнопках и ключах дистанционного управления.
Торговая сеть «Планета Электрика» обладает широким ассортиментом знаков и указателей различного назначения, с которым более подробно вы можете ознакомиться в нашем каталоге.
Плакаты и знаки безопасности
Плакаты и знаки безопасности необходимо применять для запрещения действия с коммутационными аппаратами, при ошибочном включении которых может быть подано напряжение на место работ; для предупреждения об опасности приближения к токоведущим частям, находящимся под напряжением; для разрешения определенных действий только при выполнении конкретных требований безопасности труда и указания местонахождения различных объектов и устройств и т. п. Плакаты и знаки делятся на предупреждающие, запрещающие, предписывающие и указательные.
По характеру применения плакаты и знаки могут быть постоянными и переносными.
Постоянные плакаты и знаки рекомендуется изготовлять из электроизоляционных материалов (текстолита, гетинакса, полистирола и др.), а на бетонные и металлические поверхности (опоры ВЛ, двери камер и т. п.) — наносить красками с помощью трафаретов. Допускается установка металлических плакатов и знаков. Переносные плакаты следует изготовлять из электроизоляционных материалов (пластмассы, картона). Для открытых электроустановок допускается применение переносных плакатов и знаков из металла.
