Прокладка трубопроводов через стены и перекрытия

Прокладка трубопроводов через стены

Решение для прокладки трубопровода через стены и перекрытия на основе муфты Roxtec RS. Монтаж проводится путем расширения металлических, бетонных, кирпичных конструкций, а также сендвич-панлей.

Преимущества:

• защита от огня;
• EMC-защита;
• легкий монтаж.

Данное решение строится на основе рам / муфт, уплотнительных компонентов, которые можно заказать на нашем сайте

Трубные проходки

Главные отличительные особенности трубных проходок в отличие от кабельных вводов:

• форма – для прокладки труб и трубопроводов используются круглые муфты с гильзами или без;
• отсутствие уплотнительных модулей и компрессионных блоков.

Принцип работы типовых решений с гильзой: гильза вставляется в отверстие несущей конструкции и закрепляется определенным образом (сварка, бетонирование, с помощью болтов и т.п.). Размер гильзы подбирается в зависимости от диаметра отверстия. Затем муфта монтируется в гильзу. В муфте интегрирован внутренний механизм сжатия, благодаря которому труба плотно прилегает к стенкам муфты и надёжно герметизирует место ввода. Именно поэтому, использование компрессионных блоков не требуется. Гильза может использоваться по желанию, так как в некоторых случаях её использование не требуется и монтаж муфты производится в отверстие в стене или перекрытие.

Однако бывают ситуации, когда отверстие в несущей конструкции не имеет ровных краёв и достаточно сложно подобрать подходящую муфту. В этом случае, будет целесообразно использовать муфту Roxtec RS OMD с внешним удаляемым слоем резины, который можно подогнать под любой диаметр отверстия в стене или перекрытия.

В ассортименте продукции Roxtec есть трубные проходки для прокладки до 3х труб. В особенности: Roxtec H3 и Roxtec H UG. Эти муфты также не имеют уплотнительных модулей, но слои резины уже вмонтированы в отверстия муфты, что позволяет без труда подогнать габариты отверстия под условный проход трубы. Муфта Roxtec H UG используется для прокладки подземных коммуникаций, так как выдерживает высокое давление и тяжесть грунта.

Области применения трубных проходок:

• При прокладке водных, канализационных и газовых труб через стены и перекрытия в гражданских и промышленных зданиях и сооружениях.
• На морских объектах (грузовые суда, лайнеры, паромы и т.п.).
• В перерабатывающей промышленности (например, целлюлозно-бумажная промышленность).
• …

Преимущество решений от Roxtec в отличии от модульных кабельных систем заключается в универсальности решения, быстром монтаже и реконструкции. Цель любой продукции Roxtec — это обеспечение безопасности людей и сохранность оборудования. Поэтому мы советуем проводить монтаж и закупку комплектующих у официальных представителей компании Roxtec.

Гильза для прохода труб через стену

При укладке внутреннего трубопровода большая его часть находится внутри строительных конструкций: в стенах и перекрытиях. По причине различия коэффициентов температурных расширений появляются вопросы о условиях работы не только самих трубопроводов но и окружающих их материалов. Места пересечения должны быть безопасны и надежны. Важно заметить, что для наружных стен добавляются специфические требования:
• обеспечить качественную и надежную гидроизорляцию;
• выдержать нагрузку грунта;
• отлично справляться с сезонными перепадами температуры.

Для внутренних стен и перекрытий, ряда гражданских и промышленных зданий, в большинстве случаев необходимы:
• компенсационные муфты прохода через стену — для нивелирования температурных расширений самих трубопроводов;
• противопожарные муфты — для обеспечения защиты от проникновения пламени в соседние помещения во время пожара.
Все эти требования обеспечивают гильза и муфты для прохода труб через стены.

Особенности прохождения трубопроводов сквозь строительные конструкции

Неверно смонтированный трубопровод создает потенциальную опасность возникновения аварийной ситуации. Внутри строительной конструкции лежит большое количество различных инженерных сетей. Через одни и те-же элементы здания могут проходить отличные по материалу и прочности коммуникации. Технология проведения трубопровода через строительные конструкции зависит от их типа и материала его составляющих. Последние могут быть из меди, стали или различных пластиков.

Как же обеспечить максимальный срок службы строительных конструкций и трубопроводов?

Существует ряд рекомендаций:
• По нормативам СНиП неизолированные узлы не должны иметь прямого контакта со строительными конструкциями;
• До горизонтального отвода защиту обеспечивают цементным слоем в несколько сантиметров;
• Применять гильзы (футляры) в местах скрещивания трубопроводов;
• Для повышения шумоизоляционных свойств используют эластичный материал, который закладывают в промежуток между внешним диаметром трубы и внутренним диметром футляра;
• Гидроизоляцию гильзы можно использовать только для перекрытий;
• При монтаже принимают во внимание неравномерность усадки фундамента: зазоры заделывают мастикой или герметикам. Причем внутренний диаметр футляра должен превышать калибр трубы на 2 см;
• Медные составляющие также укладывают в футляры, а границу со строительной конструкции обрабатывают цементом, в деревянных домах – асбестом;
• Изменения при температурных перепадах компенсируются по средствам скользящих опор, что должно быть учтено во время создания проекта. При выходе монтируют фитинг (тройник, угольник) для препятствия удаления ее от стены.

Проводка труб через перекрытия

Существует 2 основных предостережения:
• Околотрубное пространство при использовании горючего утеплителя должно быть обработано базальтовым волокном, которое не горит.
• Минимальное расстояние до деревянных конструкций должно быть более 13 см.
Для создания узла в перекрытии делается проем, укрепляется нижняя часть и пропускается через нее трубу. Важно, чтобы стыки компонентов не были в потолочно-проходном узле. Вставляется гильза с выступо толщину (СНиП 2.04.01).
• Цементным раствором обрабатывают зону выше перекрытия на 10 см, слой должен быть пару сантиметров 2-3 см.
• Трубы должны быть завернуты в гидроизолирующий материал, исключая зазоры, и только после этого оштукатурены.
• Обязательно учитывают температурное удлинение труб.
• При переходе трубы через перекрытия обеспечивают ее свободное передвижение, т.е. устанавливают гильзы. Причем их внутренний калибр должен быть на 5-10 мм больше размера трубы. Пространство заделывают мягким материалом с негорючими свойствами, который позволит свободно перемещаться трубе. Защитный футляр может быть выполнена из пластика или металла.
Также существуют дополнительные требования в зависимости от вида трубопровода и назначения помещения, способа монтажа.
Гильзы применяют по следующим причинам:
• Прямолинейные участки полимерного трубопровода восприимчивы к изменению температуры, что требует свободное передвижение при термической деформации.
• Для возможности демонтажа при повреждении участка трубопровода.
Однако в некоторых случаях использование в строительных конструкциях гильз неоправданно экономически. К тому же заделка пространства оказывается профилактикой возникновения неприятных запахов и насекомых. При использовании гильзы во влажных помещениях заделка должна обеспечивать герметичность: вода не должна попадать через зазор в соседнее помещение.

Цена: 37011.00 RUB
Цена: 3387.00 RUB
Цена: 1963.07 RUB

Устройство гильз в стенах и перекрытиях для инженерных сетей

Гильза должна выступать за пределы стены. Однако следует учитывать некоторые особенности:
• Стандартное требование – выход на 50 мм, но оно не всегда оправдано.
• В помещениях, где возможный уровень воды выше чистого пола (ванна) требуется герметичная заделка гильзы около трубопровода.
• Иногда футляр может выступать всего на 5-7 мм, так как экономически нецелесообразно ее делать большой.
• Гильза не должна быть препятствием для финишной отделки стен – выступать за штукатурку, обои.
Размер зазора должен обеспечивать качественную заделку материалом. Внутренний диаметр должен обеспечивать свободное перемещение трубы.
Практика показал, что гильзы делают из отрезков полимерных или металлических труб. В некоторых случаях возможно использование рулонного гидроизолятора – рубероида. Но стоит помнить, что в их состав входят нефтяные составляющие. Это нежелательно для деревянных строительных конструкций.
Неметаллические гильзы обладают преимуществом. Отсутствие заусениц, острых концов, которые часто царапают компоненты полимерного трубопровода. Для решения проблемы края стальных гильз обрабатывают и развальцовывают наружу. Пластмасса в свою очередь не имеет хорошую адгезию с цементным раствором.
Толщина стенок определяется типом и задачами конструкции.

Проход газохода через стену, узел прохода

Для прокладки газохода также используется гильза. Ее делают из трубы по ГОСТ 10704-91. В наружных стенах защитный футляр обязан выступать на улицу на 20-25 мм.
Причем с этой стороны промежуток между трубой и гильзой должно быть заделано битумом марки 4.
Оставшийся зазор заделывают просмоленной паклей. Внутренний размер футляра должен быть на 20-30 см меньше.
Она должна быть заделана цементным раствором в стене. Дальнейший монтаж возможен только после полного высыхания и закрепления гильзы. Учитывая уровень ответственности при строительстве газовых магистралей, а так же тот факт что все газовые системы подлежат обязательной приемке обслуживающими организациями — необходимо с 100% точность придерживаться требований по проходу газовых магистралей через стены и перекрытия.

При проходе трубы через кровлю также устанавливают гильзу. Она должна выступать над наружной поверхностью кровли на 30 см, а над внутренней -2 см. Место между трубой и гильзой также забивают просмоленной паклей, использовать битум необязательно. Саму гильзу необходимо зацементировать только в бетонной части перекрытия. Наружную часть гильзы с улицы и выходящий газопровод защищают от попадания влаги металлическими накладками.
Любая заделка должна предусматривать возможность замены или дополнительной прокладки новых комплектующих. Дополнительно: необходимо понимать что гильзы для вентиляционных труб отличаются от специальных кровельных переходов применяемых для выведения дымохода.

Применение гильз при монтаже трубопровода через элементы здания рационально и оправдано. В большинстве случаев это является требованием строительных СНиПов. Гильза позволит своевременно поменять комплектующие трубопровода, обеспечит изоляцию от поверхности стены и компенсирует температурное расширение материала.

Оформление заказа Категории

ПОХОЖИЕ СТАТЬИ

Примерно в середине 90-х годов XX века российский строительный рынок узнал о новой технологии возведения и ремонта квартир, домов и других построек. Понятие «сухое» строительство повлекло за собой появление термина «евроремонт», так прочно вошедшего в обиход в разных странах.

г.Москва, ул.Молодогвардейская, д.54, к.4
Пн.-Пт: 9:00-18:00
8 800 555 92 98
sales@promstok.com

К повышению качества обустройства пересечений трубопроводами стен и перекрытий разно-этажных жилых домов

В настоящее время в стране в свете реализации одного из национальных проектов бурно развивается жилищное строительство. В ближайшее время, как сказал Президент России В.В. Путин, предстоит довести его объемы до 1 м 2 на человека в год. Поэтому жилые дома строятся на всех территориях страны — от Юга до крайнего Севера, с Запада на Восток, в городах и сельской местности, одноэтажные и высотные. Жилые дома строятся не на год или два, а как говорится, на века. В этой связи особое значение приобретает качество возводимых домов, которое, как известно, определяется качеством всех элементов, их составляющих. Не в последнюю очередь качество жилых домов будет зависеть и от качества устроенных в них трубопроводных систем.

Рис. 1. Качественное пересечение трубопроводом

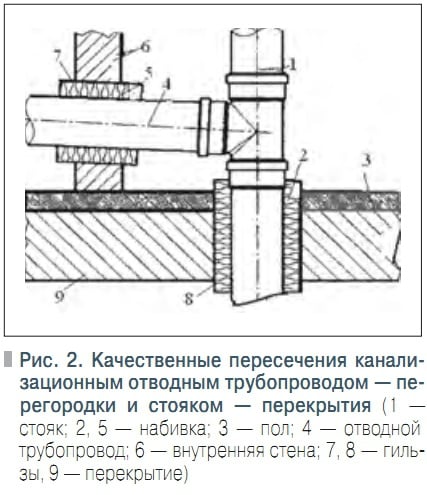

Рис. 2. Качественные пересечения канализационным отводным трубопроводом — перегородки и стояком — перекрытия

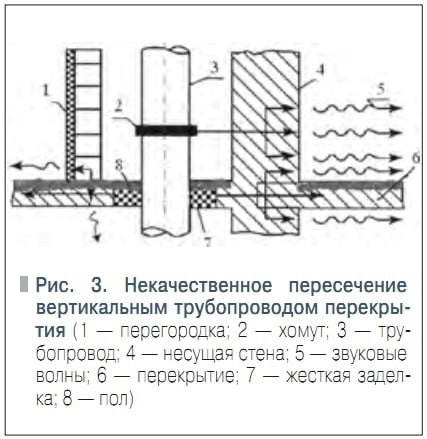

Рис. 3. Некачественное пересечение вертикальным трубопроводом перекрытия

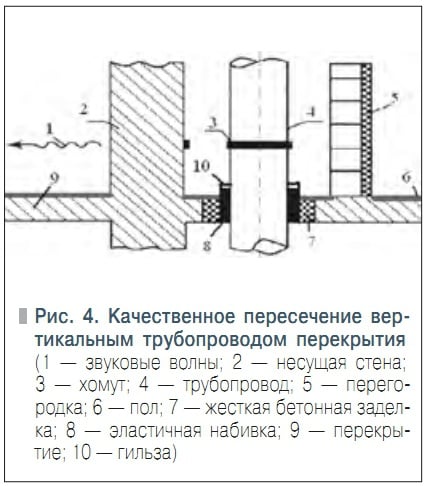

Рис. 4. Качественное пересечение вертикальным трубопроводом перекрытия

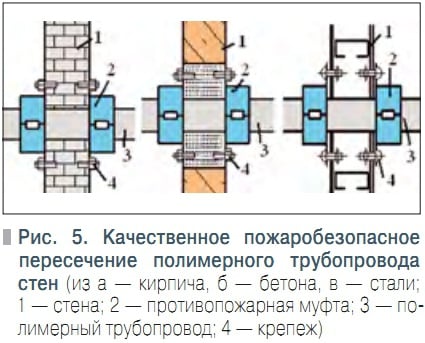

Рис. 5. Качественное пожаробезопасное пересечение полимерного трубопровода стен

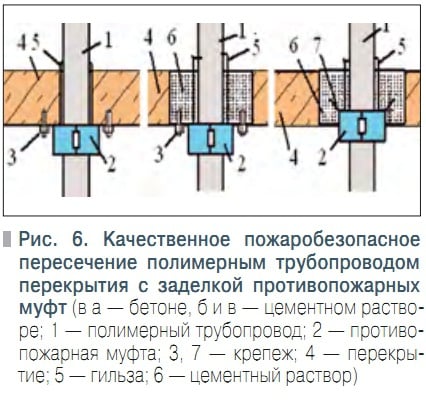

Рис. 6. Качественное пожаробезопасное пересечение полимерным трубопроводом перекрытия с заделкой противопожарных муфт

Часть таких трубопроводов практически всегда располагается в толще перекрытий, стен, перегородок и фундаментов. Для стояков, например, длина этой части может составлять до 10 % (расстояние между полами смежных этажей — 3 м и толщина перекрытия — 0,3 м). При устройстве внутренних трубопроводных сетей (отопление, холодный и горячий водопровод, газопроводы, канализация и водостоки) используются трубы из различных по прочности и поверхностной твердости материалов (стали, меди, поливинилхлорида, полипропилена, металлопластика и других полимеров).

Строительные конструкции жилых домов в зависимости от их этажности и способа возведения могут быть выполнены как из твердых (железобетона, кирпича и т.п.), так и относительно мягких (дерева, гипсолита, сухой штукатурки и т.п.) материалов. В этой связи перед монтажниками внутренних трубопроводных сетей будут всегда возникать вопросы [1], которые связаны с качественным обустройством пересечений трубопроводами стен и перекрытий жилых домов.

Как будет сказываться на долговременном прочностном поведении труб, например, из какого-нибудь мягкого полимера, их непосредственный контакт со строительным элементом из твердого строительного материала, например, c бетоном. Или каким образом будет сказываться на прочности непосредственный контакт строительного элемента из мягкого материала, например, дерева, с горячим трубопроводом отопления из твердого материала, например, из стали.

Такие вопросы будут преследовать цель: каким образом производительнее и качественнее, дешевле и надежнее для последующей безаварийной службы стен и перекрытий жилых домов, а также трубопроводов, обустроить их пересечение между собой? Определенные рекомендации по этому вопросу имеются и в нормативах, и в технической литературе.

Однако, например, в основном документе общероссийского значения по правилам монтажа внутренних санитарно-технических систем [2] нет никаких рекомендаций по обустройству пересечений трубопроводами стен и перекрытий жилых домов. Не в достаточной мере правила пересечения стен и перекрытий жилых зданий трубопроводами отражены и в общегосударственном нормативе по нормам проектирования внутренних систем водоснабжения и водоотведения зданий [3].

В его разделе 17 приводятся указания, в соответствии с которыми: места прохода стояков через перекрытия должны быть заделаны цементным раствором на всю толщину перекрытия (п. 17.9 г); участок стояка выше перекрытия на 8–10 см (до горизонтального отводного трубопровода) следует защищать цементным раствором толщиной 2–3 см (п. 17.9 д) и перед заделкой стояка раствором трубы следует обертывать рулонным гидроизолирующим материалом без зазора (п. 19.9 е).

Последнее указание распространяется только на канализационные стояки. В общероссийском своде правил приводятся рекомендации общего характера. Например, в п. 4.5 указывается, что при проходе трубопровода из ПП через стены и перегородки должно быть обеспечено его свободное перемещение (установка гильз и др.). При скрытой прокладке трубопроводов из ПП в конструкции стены или пола должна быть обеспечена возможность температурного удлинения труб»

В п. 5.7 другого общероссийского свода правил [5] приводятся рекомендации, которые касаются только трубопроводов из металлополимерных труб — для прохода труб через строительные конструкции необходимо предусматривать гильзы. Внутренний диаметр гильзы должен быть на 5–10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом, допускающим перемещение трубы вдоль продольной оси» (рис. 1).

В п. 3.10 третьего общероссийского свода правил [6], касающегося также металлополимерных труб, указывается, что для прохода через строительные конструкции необходимо предусматривать футляры, выполненные из пластмассовых труб. Внутренний диаметр футляра должен быть на 5–10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и футляром необходимо заделать мягким водонепроницаемым материалом, допускающим перемещение трубы вдоль продольной оси»

Относительно металлополимерных труб имеются и другие рекомендации [7]: проход водопровода из МПТ через строительные конструкции следует выполнять в гильзах из металла или пластмасс&#39BB (п. 2.20), а уже в следующем п. 2.21 вводится ограничение на материал: «пересечение перекрытий стояками водопровода из МПТ должно выполняться с помощью гильз из стальных труб, выступающих над перекрытием на высоту не менее 50 мм» В разделе «Ремонтные работы» (п. 5.9) указывается, что при ослаблении заделки между трубой и футляром, проходящим через строительные конструкции, необходимо ее уплотнить льняной прядью либо другим мягким материалом» О какой заделке идет речь?

Норматив [8] в какой-то степени отвечает на этот вопрос: в местах прохода канализационных стояков через перекрытие перед заделкой раствором стояк следует обертывать рулонным гидроизоляционным материалом без зазора для обеспечения возможности демонтажа трубопроводов при ремонте и компенсации их температурных удлинений» (п. 4.26).

В [9] для канализации (п. 3.2.20) указывается, что проход полипропиленовых трубопроводов сквозь строительные конструкции должен выполняться с помощью гильз, внутренний диаметр гильз из жесткого материала (кровельная сталь, трубы и т.п.) должен превышать наружный диаметр пластмассового трубопровода на 10–15 мм. Межтрубное пространство должно заделываться мягким негорючим материалом с таким расчетом, чтобы не препятствовать осевому перемещению трубопровода при его линейных температурных деформациях. Допускается также вместо жестких гильз обертывать полипропиленовые трубы двумя слоями рубероида, пергамина, толя с последующей перевязкой их шпагатом и т.п. материалом. Длина гильзы должна на 20 мм превышать толщину строительной конструкции»

Относительно прохода трубопроводов водоснабжения через строительные элементы никаких сведений не приводится. Получается так, что пересечение трубопроводов из полипропиленовых труб с элементами зданий можно вполне обустраивать и без использования гильз (футляров). В общегосударственном документе [10] указывается (п. 3.16), что пересечение пластмассовым трубопроводом фундамента зданий следует предусматривать с помощью стального или пластмассового футляра. Зазор между футляром и трубопроводом заделывается белым канатом, пропитанным раствором низкомолекулярного полиизобутилена в бензине в соотношении 1:3. Этот же тип заделки следует применять и для концов футляров.

В случае применения для заделки зазора просмоленного каната или пряди пластмассовую трубу следует обмотать полихлорвиниловой или полиэтиленовой пленкой в два-пять слоев. Допускается производить заделку асбестовым материалом (тканью, шнуром) с герметизацией концов футляра гернитом» В строительных нормах также указывается (п. 4.6), что в местах прохода через строительные конструкции пластмассовые трубы необходимо прокладывать в футлярах. Длина футляра должна на 30–50 мм превышать толщину строительной конструкции. Расположение стыков в футлярах не допускается»

К сожалению, кроме длины футляра сведений о материале, из которого следует изготовлять футляр, о толщине его стенок и других характеристиках ничего не приводится. В своде правил [11], действие которого распространяется практически на все полимерные трубы, сведения об устройстве пересечений трубопроводами стен и перекрытий жилых зданий вообще отсутствуют.

В [12] рекомендуется с целью снижения уровня шума пропускать трубопроводы через перекрытия по гильзам с уплотнением промежутка между гильзой и трубой эластичным материалом, однако это относится только к системам отопления. Существенными источниками шума являются и другие внутренние трубопроводы. Поэтому рекомендации [13] следует использовать и для устройства пересечений стен и перекрытий жилых зданий и другими трубопроводами, например, канализационными (рис. 2).

Качественное [14, 15] устройство пересечений трубопроводами стен и перекрытий жилых зданий позволяет снизить (рис. 3), порой существенно (рис. 4), исходящий от них шум (уровень шума отражен на рисунках количеством стрелок). Рассмотрение положений некоторых нормативов убеждает в том, что единых требований к обустройству пересечений трубопроводами стен и перекрытий жилых домов до сих пор не сложилось.

Это и понятно, поскольку условия пересечения металлическими и полимерными трубопроводами стен и перекрытий жилых домов весьма разнообразны: это и материал строительных элементов (бетон, кирпич, дерево и т.п.), и разнообразные строительные элементы (несущие стены и перегородки жилых комнат, санузлов и фундаментов, а также перекрытия). При этом важными являются многие факторы. Какие элементы (стены, перекрытия и т.п.) пересекают трубопроводы, в каких помещениях это производится (в санузле, жилой комнате и т.п.).

Какой способ монтажа трубопроводов (закрытый или открытый) используется. Именно от этих, а также и от некоторых других, факторов в каждом конкретном случае будут зависеть критерии экономичного обустройства мест пересечений трубопроводами стен и перекрытий жилых домов, качественное выполнение которых только и позволит обеспечить надежную и долговечную эксплуатацию любой санитарно-технической системы из любых труб, а также и самих жилых домов.

Необходимость оснащения трубопроводов гильзами при пересечении ими стен и перекрытий жилых домов можно обосновать рядом факторов. Прямолинейные участки, например, стояков из полимерных труб, очень чувствительны к перепадам температур и способны существенно перемещаться. Очевидно, что здесь гильзы устанавливать обязательно.

Это позволит создать условия для свободных перемещений трубопроводов в стенах и перекрытиях в случае их термических деформаций при возможных монтажно-эксплуатационных, сезонных или суточных температурных перепадах. Однако можно и не допускать перемещения полимерных трубопроводов в строительных конструкциях жилых домов.

Для этого необходимо устраивать на таких трубопроводах компенсаторы таким образом, чтобы полностью исключить их деформации в строительной конструкции жилого дома. В других случаях устанавливать гильзу в стене или в перекрытии жилого жома при проходе через них трубопровода необходимо для того, чтобы можно было при необходимости произвести демонтаж какого-то трубопроводного участка без разрушения этого элемента.

Критерий, естественно, неоднозначный. Если необходимость диктуется форс-мажорными обстоятельствами, то, как показывает практика, такие случаи бывают исключительно редкими. И по этой причине оснащать каждую стену и перекрытие (из многих миллионов) гильзами в местах их пересечения трубопроводами вряд ли всегда целесообразно. Если иметь в виду полную замену трубопровода (например, из какоголибо полимера), то срок службы его, например, в системах холодного водоснабжения, составляет 50 лет, а в отоплении — 25 лет, и целесообразность использования проходных гильз также не очевидна.

Требование обязательной заделки пространства между трубопроводами и гильзами, устанавливаемыми в стенах и перекрытиях жилых домов, безусловно, справедливо. Это необходимо делать для того, чтобы исключить проникновение запахов и насекомых из одного помещения в другое. Очевидно, что насекомые (клопы и тараканы) не должны проникать к соседу.

Также нежелательно их возможное перемещение, например, из кухни в какую-либо комнату. Каким образом осуществлять такую заделку? Очевидно, что пространство между трубой и гильзой, находящейся в перегородке, можно заделывать материалом, от которого можно и не требовать водонепроницаемости. А вот если гильза находится в перекрытии, то, скорее всего, обеспечение водонепроницаемости заделки будет являться обязательным требованием.

Это продиктовано тем, что в случае аварии, например, на стояке системы водяного отопления из МП-труб, вода не должна пройти через зазор между трубой и гильзой на нижние этажи. Относительно размеров гильз и определения величины выступания гильзы за пределы стен и перекрытий необходимо иметь в виду следующее:

• требование о том, чтобы гильза выступала на 50 мм над перекрытием, думается, не во всех случаях может быть обязательным;
• с такой величиной можно согласиться для помещений (например, ванных комнат, либо душевых: в них, как правило, предусматривается устройство гидроизоляции под полом), где возможен подъем уровня разливаемой воды выше этой отметки чистого пола. При этом заделка гильзы вокруг трубопровода должна быть водонепроницаемой;
• в некоторых случаях будет вполне достаточно, если гильза будет выступать над полом 5–7 мм;
• чрезмерное выступание гильзы за пределы перегородки вряд ли целесообразно. Чем короче гильза, тем меньше будет ее стоимость и, следовательно, затраты на ее установку. По-видимому, будет вполне достаточно того, чтобы не было каких-либо препятствий для проведения отделочных работ (оштукатуривания, покраски, наклеивания обоев, кафельной плитки и т.п.). Естественно, размеры гильз обуславливаются используемым методом монтажа трубопровода. Если трубопровод закрыт, например, какой-либо декоративной панелью (скрытый монтаж), то, вероятно, можно пренебречь чрезмерным выступанием гильзы за пределы перегородки. Другое дело, когда гильза находится на виду (открытый монтаж трубопровода). В этом случае следует использовать гильзы с размерами, которые не будут портить интерьер помещения;
• очевидно, что эти соображения в полной мере относятся и к выступанию гильзы из потолка.

Зазор между гильзой и полимерным трубопроводом должен выбираться с таким расчетом, чтобы можно было производить его качественную заделку. Внутренние диаметры гильз должны также допускать свободный проход деталей трубопроводов, которые предполагается заменить, например, в случае аварийных ситуаций. Для этого они должны быть больше наружных диаметров таких деталей.

Что касается материала гильз, то необходимо иметь в виду следующее. Гильзы, как показывает опыт, устраиваются из отрезков стальных и полимерных труб, а также из таких рулонных гидроизоляционных материалов, как рубероид. Из нашей практики (застройка московских кварталов, например, в Хорошово-Мневниках, 60-е гг. прошлого столетия) известны случаи, когда использовались гильзы из картона (при монтаже стальных трубопроводов водяного отопления).

Материал гильз должен обеспечивать возможность достижения прочной заделки в стену, перекрытие, как и в любую другую строительную конструкцию. Когда речь идет о железобетонных элементах, то использование стальных гильз не вызывает сомнений. Их можно легко забетонировать как в условиях завода ЖБК (при изготовлении железобетонных панелей стен и перекрытий), так и непосредственно на строительном объекте в процессе монтажа трубопроводной системы, используя для этого соответствующую опалубку.

Гильзы из других материалов имеют преимущество перед стальными гильзами в том, что на них нет острых граней и заусенцев, которые при монтаже могут поцарапать и порезать, например, полимерные трубы, что крайне опасно, особенно для напорных трубопроводов. По этой причине на стальных гильзах торцы должны специально обрабатываться. Их стенки по краям должны отгибаться наружу (развальцовываться) и с них должны удаляться заусенцы (раззенковываться).

Относительно гильз из других материалов также следует иметь в виду, что практически все полимеры не обладают достаточной адгезией с цементным раствором. Независимо от материала прочную заделку гильз в элементах деревянных жилых домов можно обеспечить только с использованием специальных способов. Использование таких рулонных материалов, как рубероид, нежелательно. Ведь такие материалы могут иметь нефтяные составляющие, контакт которых, например, с полимерными трубами недопустим.

Кроме того, материал гильз не должен способствовать распространению огня из одного помещения в другое, что связано только с одним из факторов — выполнением требований пожарной безопасности [16]. Для исключения возможности распространения пожара по полимерным трубам в необходимых случаях (например, в высотных зданиях) целесообразно применять специальные отсекатели огня.

Они как правило представляют собой кожух или манжету из прочного материала со вспучивающимися компонентами, которые, расширяясь при тепловом воздействии на них, заполняют пространство как вне, так и внутри трубы, вследствие чего исключается возможность распространения пожара из одного помещения в другое. В таких случаях на полимерные трубы надевают специальные устройства в местах их пересечения стен (рис. 5) или перекрытий (рис. 6).

При прокладке внутренней канализации из полимерных труб в общих случаях следует руководствоваться положениями СНиП 2.04.01–85 по обеспечению пожарной безопасности многоэтажных зданий (высотой до 75 м): «места прохода стояков из полимерных труб через перекрытия должны быть заделаны цементным раствором на всю толщину перекрытия. Участок стояка выше перекрытия на 8–10 см или до горизонтального отводного трубопровода следует защищать цементным раствором толщиной 2–3 см».

К пересечению трубопроводами фундаментов следует предъявлять требования, связанные с обеспечением непроницаемости грунтовых вод в подвал [17]. Также следует учитывать возможность неравномерной осадки фундамента и трубопровода. Для этого промежуток между трубой и гильзой следует заделывать герметиком либо мастикой, а внутренний диаметр гильз (футляров) должен, согласно СН 478–80, быть больше наружного диаметра трубопровода на 200 мм.

В заключение следует отметить, что рассмотренные в статье положения должны побудить проектировщиков и монтажников более ответственно относится к обустройству пересечений трубопроводами стен и перекрытий. Это, по нашему мнению, должно положительным образом сказаться на качестве монтажа и надежности последующей эксплуатации домов, которые будут построены в стране в момент реализации национального проекта по жилищному строительству.

1. Отставнов А.А., Бухин Б.Е. О проходе полимерными трубопроводами элементов жилых зданий // Трубопроводы и экология. №3/2004.
2. СНиП 3.05.01–85 «Внутренние санитарно-технические системы».
3. СНиП 2.04.01–85 «Внутренний водопровод и канализация зданий».
4. СП 40-101–96 «Проектирование и монтаж трубопроводов из полипропилена «Рандом сополимер».
5. СП 41-102–98 «Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб».
6. СП 40-103–98 «Проектирование и монтаж трубопроводов систем холодного и горячего водоснабжения с использованием металлополимерных труб».
7. ТР 78–98 «Технические рекомендации по проектированию и монтажу внутреннего водопровода зданий из металлополимерных труб».
8. ТР 83–98 «Технические рекомендации по проектированию и монтажу внутренних систем канализации зданий из полипропиленовых труб и фасонных частей».
9. Руководство по проектированию и монтажу внутренних систем водоснабжения канализации зданий из полипропиленовых труб и фасонных частей. НПО «Стройполимер».
10. СН 478–80 «Инструкция по проектированию и монтажу систем водоснабжения и канализации из пластмассовых труб».
11. СП 40-102–2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования».
12. СНиП 23-03–2003 «Защита от шума».
13. Устюгов В.А., Отставнов А.А. Шум — показатель качества инженерных систем зданий // Сантехника. №5/2005.
14. Устюгов В.А., Отставнов А.А. Выбор трубных изделий для устройства внутренних канализационных сетей // Технология строительства. №3/2005.
15. Устюгов В.А., Отставнов А.А. О шумности санитарно-технических узлов зданий // Журнал «С.О.К.». №3/2005.
16. Пластмассовые трубы, их характеристики и область применения // NGP / Проф. Воронов Ю.В. и проф. Журов В.Н., М.: 2000.
17. Уcтюгов В.А., Отставнов А.А., Бухин В.Е. Особенности пропуска полимерных трубопроводов через строительные конструкции // Сантехника, №6/2005.
