Как сделать проектор своими руками: обзор вариантов

Пора заглянуть в свою кладовку, ведь там есть сотни мелочей, которые легким движением руки превратятся в самодельный проектор. Теперь смотреть любимые фильмы можно в большой компании друзей и семьи, наслаждаясь экраном, выведенным на стену или потолок. Рассмотрим, как сделать проектор своими руками быстро и без лишних затрат.

10 минут — и ваш телефон будет отображать видео на стену

Пять предметов облегчат страдания тех, кто не знает, как сделать проектор в домашних условиях:

1. Увеличительное стекло или лупа.
2. Скрепка.
3. Обувная коробка.
4. Черная изолента.
5. Черная строительная бумага.

Инструкция

Снимите ручку с увеличительного стекла. В большинстве случаев она откручивается, но если лупа у вас старая, то просто отпилите ее ножовкой.

• В коробке необходимо вырезать отверстие такого же диаметра, как и стекло. Просто приставьте лупу к поверхности и обведите круг мелом. (Совет: выбирайте меньшую сторону коробки.)
• Вставьте лупу в отверстие, убедитесь, что она плотно прилегает. Если будут просветы по краям, то не беда — изолента поможет их убрать.
• Отделайте внутренние стенки коробки черной бумагой, особенно по краям и дно, используя изоленту.
• Поставьте телефон в коробку на противоположной стороне от лупы. Отрегулируйте для фокусировки. Экраном для проектора может послужить обычная ровная стена. Если таковой нет, используйте белую простынь или любую светлую ткань.
• Перемещайте коробку ближе или дальше от стены, чтобы найти нужное положение. Вы также можете перемещать телефон внутри проектора, чтобы сфокусировать изображение.

Смартфон будет падать, поэтому пора использовать скрепку. Она послужит хорошей подставкой под телефон внутри коробки.

Полезные советы, как сделать домашний проектор

Убедитесь, что в вашей комнате темно. Все окна должны быть завешены плотной тканью или жалюзи, лампы выключены. Даже свет от приборов, таких как зарядные устройства или буфера, может мешать. Темнота необходима для четкого изображения.

Если вы хотите использовать экран для проектора, чтобы показать презентацию или текст, то его необходимо будет отзеркалить. Просто возьмите телефон и переверните вверх ногами. Не забудьте отключить автоповорот.

Без увеличительного стекла

Не у каждого человека найдется лупа под рукой, а вот обычная лампа накаливания есть. Ее выпуклые части действуют, как конденсорная и асферическая линза, а полость между стеклышками помогает преобразовать цветовое колесо.

Как сделать без лупы проектор? Принцип тот же, что и в первом варианте. Установите вместо увеличительного стекла прозрачную лампочку, предварительно открутив цоколь и вынув вольфрамовую нить, электроды и крючки. Ваша задача — оставить стеклянную колбу целой и невредимой.

Не используйте поврежденную лампу, если на поверхности имеются сколы или трещины!

3D-проектор своими руками

А теперь выясним, как сделать проектор своими руками, используя небольшую пластиковую пирамиду с усеченным квадратом.

Такое приспособление подойдет для развлечения детей и для романтических вечеров.

Возьмите четыре листа прозрачного пластика диаметром 10 х 10 миллиметров. Вырежьте ровные треугольники. Основание у вершины необходимо отсечь на расстоянии 1-2 миллиметров. Скрепите все стороны в усеченную трапецию, используя обычный прозрачный скотч.

Включите мобильный телефон и положите его горизонтально экраном вверх. В самый центр поместите трапецию малым квадратом вниз. Выключите свет и включите видео. Все изображения будут отображаться внутри фигуры.

Конечно, такой проектор сложно использовать для просмотра фильмов, но зато это отличный способ создать мини-голограмму своими руками. Посмотрите, как здорово это выглядит на фото!

Самодельный проектор для диафильмов

Нет ничего лучше, чем проводить время в кругу семьи. Особенно если вы решили вспомнить былое и посмотреть фотографии. Конечно, в цифровую эпоху это можно сделать на компьютере или планшете, но диафильмы сохраняют в себе некую таинственность, как привет из прошлого.

Принцип создания домашнего проектора такой же, как и в первом случае. Только вместо телефона устанавливается рамка, через которую необходимо протягивать пленку.

Есть одно «но»: смартфон уже по умолчанию подсвечивает изображение, а вот диафильмы нет. Поэтому необходимо установить небольшую лампочку, мощность которой не должна превышать 100 Ватт.

Еще один минус — постоянный перегрев. Чтобы тепло от осветительного прибора не разрушило пленку, требуется использовать небольшой вентилятор. Конечно, можно установить бытовой, но прогресс не стоит на месте, поэтому стоит приобрести USB-версию. Мини-вентиляторы подключаются и к внешнему аккумулятору, и к компьютеру, и к современным телевизорам. А если гаджетов под рукой нет, то просто подсоедините шнур к адаптеру и питайтесь через розетку.

Идея использования диафильмов

Не останавливайтесь на просмотре фотографий. Развлеките свою семью и друзей, устроив им увлекательный вечер. Расскажите сказку или озвучьте фильм на свой лад, используйте музыкальное сопровождение.

И вам не придется искать диафильмы на фотопленке, проявлять их и фиксировать реагентами. Достаточно иметь принтер, воображение и компьютер.

• Используйте прозрачную фотопленку, например Lomond.
• На одном альбомном листе может поместиться до 14 кадров!
• Конечное изображение будет иметь разрешение 1050 х 800.
• Диафильм можно нарисовать в векторах.
• Готовое изображение печатается на белой бумаге, чтобы проверить, подходят ли размеры под фотопленку.
• На финишной прямой картинка печатается уже на бумаге Lomond.
• При необходимости лента нарезается и склеивается для полноты картины, но вы можете сами подготовить раскадровку и напечатать так, чтобы не пришлось создавать фильм вручную.
• Готовые слайды просто вставляйте в проектор и наслаждайтесь просмотром.

Настраиваем изображение

Теперь вы знаете, как сделать проектор своими руками. Осталось дело за малым — настроить изображение так, чтобы оно было качественным, четким и ярким.

Несколько полезных советов:

1. Коробка подойдет любая. Если таковой нет, то можете использовать плотный картон, склеенный между собой.
2. Внутри ящика для проектора всегда должно быть темно! Проследите за этим, чтобы изображение было максимально четким. Нет черной бумаги? Тогда используйте обычную краску или фломастер. Подойдет все, на что укажет ваша смекалка.
3. Если хотите создать мини-голографию на столе, то не нужно ходить по магазинам в поисках пластика. Найдите на антресоли старые компакт-диски в футлярах. Главное в этом деле — максимально осторожно склеить все детали усеченной трапеции.
4. Мало просто сделать проектор своими руками. Как добиться четкого изображения? Настройте свой смартфон: увеличьте яркость, поставьте самое высокое разрешение, которое возможно с вашим интернетом, отключите все всплывающие окна.
5. Если вы будете устанавливать смартфон, планшет или монитор, то необходимо следить за перегревом гаджетов. При повышении температуры может потребоваться вентилятор.
6. Устанавливайте экран на расстоянии 4 метров от проектора. Но вы всегда можете регулировать положение вашей заветной коробки.
7. Чем плотнее полотно экрана, тем четче и ярче будет изображение. Если вы делаете проектор для постоянного использования, то целесообразнее купить хорошую ткань.

Домашний проектор подарит вам особое развлечение. Больше не придется ютиться около маленького экрана и жаловаться, что чей-то стакан или локоть мешает смотреть на любимого актера.

Несложный оптический трюк: мини-проектор

Продолжаем рассказ о том, как проводить забавные эксперименты при помощи смартфона. Первая часть была про 3D-голограммную пирамидку.

Следующая лекция из видеокурса «Galaxy Upcycling – новая жизнь старого смартфона», также представленная на YouTube канале «IT ШКОЛЫ Samsung» — о том, как сделать мини-проектор:

Да, он показывает видео на стене! Пусть и не лучшем качестве. Причем изображение на стене будет гораздо крупнее того, что видите на экране смартфона, то есть свою задачу он выполняет. Здесь по-честному.

Конструкция такая: коробка из-под обуви, с крышкой, выкрашенная изнутри черной гуашью, с линзой в отверстии. Внутри подставка для смартфона. Подставка не фиксированная, подвижная, чтобы менять расстояние до линзы.

1. Смартфон любой модели
2. Коробка из-под обуви. Рекомендую взять компактную, не сильно широкую. Но в нее, конечно, должен пролезать смартфон.
3. Линза. Подойдет лупа для чтения. В продаже можно встретить трехкратные, с ними вы тоже можете сделать проектор, правда с удручающим качеством картинки. Поэтому рекомендую 7-кратную, она ненамного дороже. Проектор будет как настоящий!
4. Ножницы
5. Скотч
6. Черная гуашь
7. Кисть
8. Маникюрные ножницы
9. Канцелярский нож
10. Карандаш
11. Картон, чтобы сделать подставку для телефона

Приступаем. Берем коробку. Исхожу из того, что вы не хотите портить лупу и отпиливать у нее ручку — все-таки это полезная в хозяйстве вещь.

Поэтому придется взять коробку побольше, в которую лупа свободно помещается вместе с ручкой. Это скорее коробка от кроссовок или от сапог. Когда выбираете коробку, примеряйте лупу, чтобы подходила по размеру.

Чтобы вырезать отверстие, я разобрала коробку и отрезала лишние боковые стенки и верхнюю часть, потому что иначе линза не входила. Главное, что коробка все еще закрывается и не разваливается на части.

Нарисуем отверстие для линзы. Это сделать сложно, если нет циркуля. В этом случае найдите круглый предмет по диаметру немного меньше линзы — чашку, крем, бутылку. Мне идеально подошла стеклянная банка для туши. Здесь важно, что отверстие меньше линзы, потому что в коробку должно проникать минимум света, поэтому никаких свободных краев.

Теперь рисуем отверстие и вырезаем его. Картон толстый, ножницами будет трудно сделать это аккуратно. Я решила воспользоваться канцелярским ножом, но будьте осторожны, не порежьтесь. Другой вариант, если боитесь испортить стол: ножницы, только лучше не канцелярские (они большие), а маникюрные: ровнее получится вырезать окружность.

Теперь пристраиваем внутрь лупу. Возьму ленточку тонкого скотча и надрежу через промежутки, чтобы получились такие лепестки.

Отгибаем в стороны всю эту красоту. Приклеили, вот так линза держится.

Итак, исходим из того, что линза держится в коробке, и осталось придумать, как закрепить смартфон. Но хорошая новость в том, что вы уже можете протестировать конструкцию!

Для этого запустите видео, к примеру, с YouTube, на смартфоне. Желательно мультфильм с яркими заметными цветами. Яркость экрана поставьте на максимум. Пробовать нужно в темноте. Поставьте смартфон внутрь коробки и запустите видео.

Двигая смартфон вперед-назад рукой, заметите, что видео вдруг приобрело резкость. Вау! Вы проецируете мультфильм на стену!

Если не работает, то вероятно вы: криво закрепили линзу, взяли линзу с небольшим увеличением, неровно держите смартфон.

Итак, первый рабочий прототип готов! Теперь начинаем доводить наш мини-проектор до совершенства!

Чтобы не мешали посторонние отражения от стенок коробки, проектор стоит покрасить черной краской внутри или обклеить черной бумагой. Никаких щелочек быть не должно. Заклейте все отверстия в коробке. Я беру гуашь и кисточку, и будем заниматься приятным делом — красить коробку изнутри.

Смартфон неудобно держать рукой. Он должен стоять сам внутри коробки, поэтому будем делать для него картонную подставку. Мне было лень клеить отдельную конструкцию, и я сделала подставку, разрезав ненужную картонную коробку. Смартфон перевешивает подставку, поэтому утяжелите ее или сделайте из остатков картона опору. А сам смартфон приклейте к подставке скотчем.

Ну и последнее. Картинка должна быть вверх ногами, поэтому “защелкните” экран, чтобы автоповорот экрана не срабатывал. Это доступно не на всех версиях Android. В поздних такая фича есть, а вот в ранних — нет. Если защелкнуть экран не получается стандартным способом, скачайте приложение из Play Market наподобие Ultimate Rotation Control.

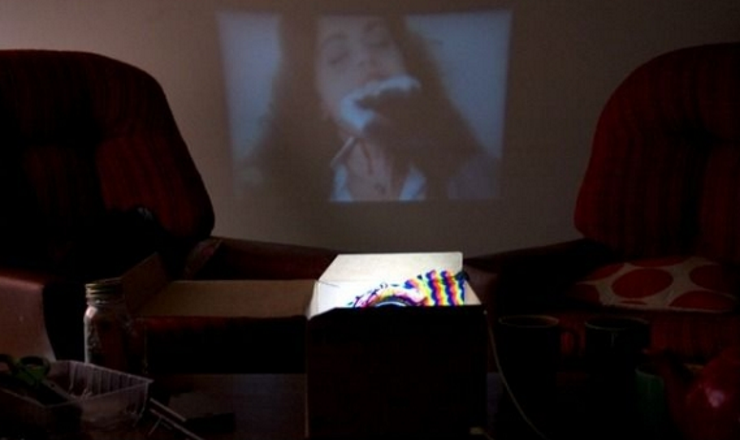

Ура! Самодельный проектор готов и работает! Конечно, он не заменит настоящего проектора. Но зато вы собрали его сами.

А теперь, когда всё получилось и пора хвастаться друзьям своим самодельным проектором, давайте разберемся, как же тут всё устроено.

Как это работает

Здесь ответы на два базовых вопроса:

• почему изображение после линзы вверх ногами
• на каком расстоянии расположить смартфон

Чтобы объяснить, я нарисовала картинки в онлайновом Open Source-симуляторе Ray Optics Simulator.

Это физика, 8 класс. Линзы бывают собирающие (слева) и рассеивающие (справа).

В нашем случае мы имеем дело с собирающей двояковыпуклой линзой.

Фокус линзы — это точка, в которой соберутся лучи после прохождения через собирающую линзу. Представим, что пустили пучок лучей, идущих параллельно. Лучи прошли через линзу и оказались вот тут, в фокусе.

Через оптический центр линзы лучи проходят без преломления.

Эта линия еще называется главная оптическая ось линзы.

Посмотрим, как будет формироваться изображение точки, лежащей не на главной оптической оси линзы, а в стороне от нее.

Луч, проходящий через оптический центр линзы, пройдет прямолинейно.

А другой луч переломится через линзу и пройдет через фокус. На пересечении этих двух лучей и будет изображение точки.

Теперь уже нетрудно понять, как формируется изображение. Предположим некий предмет. Для определенности, поставлю его на расстоянии, превышающем фокусное, но не сильно. Дальше объясню, почему.

Рисуем путь лучей, как в предыдущем примере с точкой. Первый луч проходит через оптический центр линзы.

Второй луч проводим перпендикулярно линзе, дальше он преломляется и идет в точку фокуса. На пересечении этих двух лучей и получается точка.

Опускаем из нее перпендикуляр. Вот так будет выглядеть изображение. Видим, что оно увеличенное.

Далеко не всегда картинка будет увеличенная, и вы можете убедиться в этом, проводя эксперименты с самодельным проектором.

1. Предмет в фокусе. Тогда изображение отсутствует. Видите, что здесь нет пересечения.

1. Предмет между фокусом и двойным фокусом. Изображение перевернутое, увеличенное.
2. Предмет в двойном фокусе. Изображение перевернутое, равное.
3. Предмет за двойным фокусом. Изображение перевернутое, уменьшенное.

Человеческий глаз тоже устроен как линза, и изображение попадает на нашу сетчатку перевернутым. Но мозг научился переворачивать изображение.

Как сделать проектор без лупы

Будь в курсе последних новостей из мира гаджетов и технологий

iGuides для смартфонов Apple

Как собрать проектор из смартфона, лупы и коробки от обуви

Александр Кузнецов — 17 мая 2017, 17:56

Проектор — дорогое устройство, но его можно собрать самостоятельно из подручных предметов. Нам потребуется смартфон в качестве источника изображения, лупа, чёрная краска или бумага, а также коробка из-под обуви, скотч или клей, карандаш и канцелярский нож.

Вырежьте в коробке отверстие, в которое можно закрепить лупу. Если у вас есть линза отдельно, вы можете вклеить её, а в том случае, если вы не хотите портить лупу, её можно примотать скотчем (лучше всего изнутри, чтобы конструкция смотрелась более эстетично).

Внутреннюю часть коробки покрасьте чёрной краской или обклейте чёрной бумагой. Это необходимо для того, чтобы в коробке было темно и свет не поглощался стенками, а поступал только на линзу. Если не покрасить коробку, изображение будет недостаточно ярким.

Проделайте в коробке отверстия для питающего USB-кабеля и колонок (если вам недостаточно громкости смартфона и нужен более громкий звук). Установите смартфон внутри коробки, поставив его на подставку. Она может быть любой, главное — чтобы смартфон находился в положении, близком к вертикальному. По законам оптики, изображение, преломляющееся через линзу, переворачивается, поэтому вам потребуется повернуть смартфон так, чтобы картинка на нём была вверх ногами. На Android настроить ориентацию изображения можно с помощью приложений Screen Rotation Control или Ultimate Rotation Control.

Выключите в комнате свет, зашторьте окна, установите на смартфоне максимальную яркость и запустите видео. Если изображение получилось плохо сфокусированным, попробуйте изменить расстояние смартфона от линзы, перемещая его внутри коробки. Зафиксируйте смартфон в такой позиции, при котором картинка получается наиболее чёткой.

С проектором лучше всего использовать специальное полотно из белой ткани, но можно обойтись и обычной стеной. Имейте в виду, что размер изображения зависит от удалённости проектора от стены. Чем он дальше, тем картинка больше, но её качество снижается.

Как сделать проектор без лупы

проектор своими руками для смартфона с помощью старой лампочки. Проектор позволяет увеличить изображение телефона до 10 раз!

Это означает, что вы можете получить изображение около 10-20 дюймов! Для этого проектора смартфонов Вам понадобятся: коробка для обуви, лампочка с водой (видео как легко разобрать лампочку: https://youtu.be/Hw9aa2HZZic ), резинки для денег, нож, карандаш и линейка, смартфон.

Настройки телефона! Увеличьте яркость экрана телефона до максимума. Отключите вращение экрана. Переверните телефон вверх дном (видео или фото будут повернуты — ноги будут вверх, а головы будут опущены.) О фокусе и расстоянии: настройте фокус с перемещением смартфона (с держателем) назад и вперед.

Выключите свет в своей комнате и запустите фильм! Удачи! 🙂 Нажмите на Like! Не пропустите новые видео!
