Кросс модуль на din рейку 1 фазный

Кросс модуль на din рейку RZ TTD-01 2х7

•

Распределительные шкафы, электрощиты, панели управления.

Особенности нулевой клеммы

• Соединение нуля и заземления – на одной шине.
• Предназначена для внутренних работ.

Преимущества кросс модуля на din рейку 2х7

1. Универсальность: для сетей переменного либо постоянного тока.
2. Удобство в работе: облегчает электромонтажные работы.

Характеристики RZ TTD-01 2х7

• материал – пластик прозрачный самозатухающий,
• цвет – синий.

Допустимая сила тока: 100 А.

Количество подключений: 7.

Количество полюсов: 2.

Количество фаз: 1.

Если вы ищете, где купить кросс модуль на din рейку, обращайтесь в наш интернет-магазин. Вы можете оформить заказ онлайн через корзину. Выполним доставку по Украине.

Кросс модуль на DIN-рейку в корпусе, 100А, 4 полюса, ШНК 4х7 IEK

Кросс модуль на DIN-рейку в корпусе, 100А, 4 полюса, ШНК 4х7 IEK

• Производитель: IEK / УЕК
• 0 отзывов

YND10-4-07-100

Ед. измерения:

Страна регистрации бренда:

Снято с производства

Количество:

Оформление заказа

Сечение шины:	Прочее
Номин ток In:	100 А
Материал:	Латунь
Тип поверхности:	Необработанная
Количество кабельных выводов:	7
Длина шины:	65 мм
Типоисполнение:	В корпусе
Цвет изолятора:	Серый
Винты крепления:	М5
Номин напряжение:	400 В
Макс поперечное сечение проводника:	10/25 мм²
Температура эксплуатации:	-25. +40 °C
Ширина:	65 мм
Высота:	87 мм
Глубина:	50 мм
Тип монтажа:	На DIN рейку, монтажную панель
Количество шин:	4
Назначение шины:	L+PEN
Степень защиты — IP:	IP20
Номин ударный ток Ipk:	20 кА
Номин напряжение изоляции Ui:	500 В

Производитель

Номинальный ток (А)

Количество полюсов (фаз)

4 полюса (3 фазы + ноль)

Количество отверстий в шине

Сечение жилы (мм кв)

1.5 мм кв, 2.5 мм кв, 4 мм кв, 6 мм кв, 10 мм кв, 16 мм кв

Страна регистрации бренда

Страна происхождения продукта

Скачать каталог клемм производства ИЭК.

Похожие товары

Артикул: 1102304

Добавить в сравнение Уже в сравнении (Просмотреть)

Артикул: p0650005

Добавить в сравнение Уже в сравнении (Просмотреть)

Артикул: p0650004

Добавить в сравнение Уже в сравнении (Просмотреть)

Артикул: KJ100A

Добавить в сравнение Уже в сравнении (Просмотреть)

Артикул: 1102312

Добавить в сравнение Уже в сравнении (Просмотреть)

Добавить в сравнение Уже в сравнении (Просмотреть)

Добавить в список желаний В списке желаний (Просмотреть)

Доставка в Киев

	Скидки до 25% всем! Рассчитываются автоматически в корзине: чем выше сумма покупки, тем больше скидка! Подробнее..
	Оплата наличными, наложенный платеж, карта Visa/MasterCard, безнал с/без НДС
	Обмен/возврат товара в течении 14 дней (исключение — заказные позиции)
	Гарантия от 14 дней до 5 лет (уточняйте). Официальный продукт

Некоторые товары недоступны к самовывозу. Уточняйте у менеджера.

Категории товаров

• Розетки и выключатели
• Щиты распределительные
• Автоматические выключатели
• УЗО (дифреле)
• Диф. автоматы
• Перекидные рубильники
• Теплый пол

Производители

• Legrand
• Schneider Electric
• Hager
• Gira
• Eaton (Moeller)
• Fontini
• Finder

Производители

• Devi
• Ensto
• OBO Bettermann
• BTicino
• Lapp Group
• Запорожский завод цветных металлов

Информация

• Брошюры производителей
• Выставочный зал
• Сертификаты
• Контакты
• Форум электриков
• Блог электрика
• Мы в YouTube

Крос модуль, розподільний блок, нульова шина в корпусі, монтаж на DIN рейку 4х11

Компанія здійснює повернення та обмін цього товару відповідно до вимог законодавства.

Терміни повернення

Повернення можливе протягом 14 днів після отримання (для товарів належної якості).

Зворотня доставка товарів здійснюється за рахунок покупця.

— Товар ви можете повернути, якщо він був оглянутий в присутності працівника служби доставки. — Ми не гарантує вирішення спірних ситуацій з товаром, якщо товар не був перевірений при отриманні. — Повернення товару здійснюється відповідно до Закону України «Про захист прав споживачів». — Повернення товару належної якості можна здійснити протягом 14 — ти днів з моменту отримання замовлення, якщо товар не був у використанні, збережено всі бірки, коробка, оригінальне упакування. Важливо: оригінальна коробка не повинна бути пошкоджена.

У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

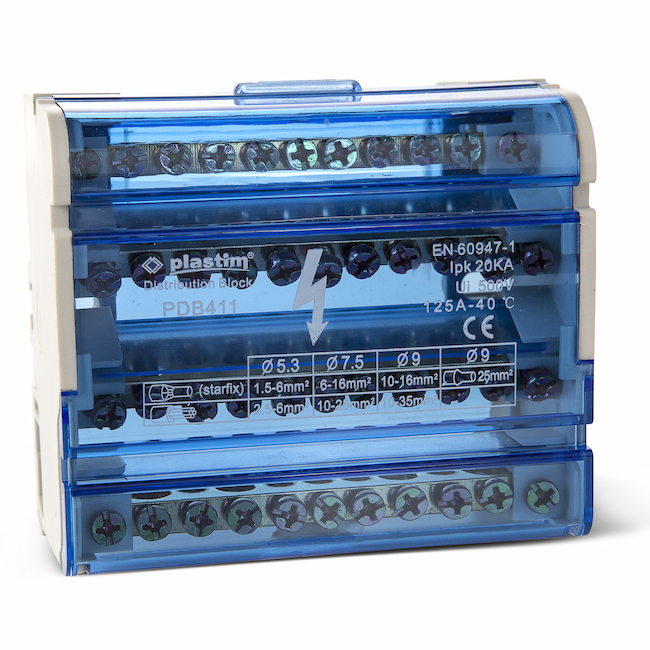

Розподільний блок, шина N «ноль», крос-модуль, на DIN-рейку PLASTIM (Туреччина)

Крос-модуль або модульний розподільний блок призначений для розведення вхідного провідника на кілька споживачів або ділянок.

Конструктивно розподільний блок може виконувати кілька функцій:

• поєднувати з’єднання дротів різного перерізу;
• розподіляти навантаження між вхідними та відхідними дротами;
• за потреби регулювати навантаження на фазах.

Основні характеристики

• Розподільні блоки Plastim виконані у формі нульових шин у пластиковому корпусі.
• Монтуються на дин-рейку розміром 35 мм.
• Кожен модуль має знімну кришку, що захищає людину від випадкового торкання до струмовідних частин.
• Корпус має захист IP 20.
• Є варіанти на 2 клемних колодки та на 4.
• Призначений для максимального струму до 125 А та максимальної напруги 500 В

Встановлення та під’єднання

У схемі розподільного щита крос-модуль займає місце між реле напруги та приладом обліку електроенергії. Водночас забезпечується компактне під’єднання фазних і нейтральних провідників. Виріб встановлюється на DIN-реку або монтажну панель.

Крос-модуль складається з шин, у яких уже заплановане використання дротів різного перерізу. Це полегшує завдання з’єднання жил. Також під час використання жил малого діаметра допускається їхнє спільне з’єднання в одному гнізді.

Кожен бокс має певну кількість і розмір отворів — ці дані, геометричні розміри модулів, а також будь-яку іншу інформацію про характеристики виробу Ви можете отримати в наших менеджерів.

Характеристики

Основні
Виробник	Plastim
Країна виробник	Туреччина
Тип елемента кріплення кабелю	Шина для кабелю
Матеріал виробу	Латунь
Наявність ізоляції	Так
Колір елемента кріплення	Блакитний
Кількість в упаковці	1 шт.
Стан	Новий
Додаткові характеристики
Максимальний струм	125 А
Максимальное напряжение	500 В
Користувальницькі характеристики
Конструкція	Збірно-розбірна
Кількість шин	4х11

Кросс-модули

Чтобы сделать процесс распределения электроэнергии в электрические щиты более удобным и быстрым, сегодня применяют модульный клеммный блок под названием “кросс модуль”. Фиксируется этот распределительный блок чаще всего на din-рейку, но есть и другие способы (об этом далее). Выпускается изделие для токов силой до 400 А и может иметь 1-4 полюса в блоке.

Целевое назначение модульных блоков охватывает их применение в разводе входного провода на нескольких потребителей. Это актуально для подключения электротехники и электроустановок, так как обеспечивает удобство и безопасность процедуре распределения электроэнергии и управлению устройствами и элементами электрических систем. Кросс модуль компактен, поэтому предоставит вам место для подключения электрических кабелей, предохранителей, реле, контакторов и других компонентов.

Основные цели, для которых имеет смысл купить кросс модули на DIN-рейку, состоят в следующем:

• Возможность организовать и структурировать всю проводку: модульные блоки позволяют обеспечить порядок и структурирование кабелей в электроустановках, аккуратно и с лёгкостью и соединять их, что значительно упростит обслуживание системы и её отладку.
• Распределение энергии: применяя распределительные блоки, в щитке остаётся достаточно места для прямого подключения электрокабелей и проводов к источнику электропитания. Таким образом по всей системе будет обеспечено равномерное распределение энергии.
• Обеспечение защиты: на модульные блоки можно устанавливать предохранители и распределительные выключатели, которые обеспечат защищённость от перегрузок и КЗ. Как следствие, это предотвратит потенциальное повреждение оборудования и обеспечит безопасность всей системе в целом.
• Возможность управления нагрузками: кросс модуль может включать реле, контакторы и другого рода устройства управления разными нагрузками (мотор, освещение и различные электроприборы). Так вы автоматизируете процессы и сможете удалённо вести управление устройствами.

Конструкция кросс модуля

Самой распространённой моделью модульных блоков является вид, крепящийся на DIN-рейку — стандартную металлическую рейку, используемую для установки компонентов в электрощитах и панелях. Но, конечно, существуют и модели, требующие применения саморезов для фиксации.

В стандарте своём кросс модуль, предназначенный для монтажа на DIN-рейке имеет типичную конструкцию, которая предназначена для удовлетворения главных потребностей в электротехнике. Разберём основные элементы их конструкции:

• Корпус обычно пластиковый либо металлический. Его суть — защищать внутренние компоненты от пыли, влаги и механических повреждений извне. К тому же корпус обеспечивает пожаробезопасность, так как состоит из материалов со свойствами самозатухания. У него могут быть закрываемая крышка либо дверца для доступа к находящимся внутри элементам. Корпус может иметь отверстия либо вентиляционные каналы, обеспечивающие охлаждение внутри.
• Контактные клины металлические либо медные предназначаются для соединения и фиксирования проводов и кабелей. Они упрощают подключение и отключение проводов модульных блоков, не требуя для этого специальных инструментов.
• Шины и шинные блоки (из меди, латуни либо другого вида проводящего материала) размещаются на DIN-рейку, обеспечивая распределение электроэнергии между разными контактными клинами.
• Дополнительные компоненты: исходя из спецификаций модульных блоков и потребностей пользователя, эти распределительные блоки могут содержать предохранители, реле, контакторы и индикаторы состояния.

Виды кросс модулей

Купить кросс модули возможно в различных конструкциях и разными присущими им характеристиками, всё зависит от типа сети. Так, у модульных блоков может иметься один либо сразу несколько полюсов. Однополюсная подойдёт для однофазной сети, а вариант изделия с несколькими полюсами — для трёхфазных. Кроме этого, производители выпускают блоки для кабелей с разной токовой нагрузкой и разными входными и выходными диаметрами.

Классифицируются модульные блоки на основании того, какой кабель предполагается коммутировать. На рынке Украины можно приобрести блоки трёх типов:

1. Нулевые — с более простой конструкцией. Они коммутируют нейтральные защитные и рабочие типы проводов.
2. Фазные модульные блоки — тоже с несложной конструктивной частью, но применяемые в случаях, предполагающих высокую нагрузку тока до 500 А включительно и напряжением до 1 kV.
3. Комбинированные объединяют в себе функционал нулевого и фазного типов. Ними можно проводить коммутирование проводов этих двух видов и смонтировать проводку с несколькими ответвлениями.

Помимо этих вариантов, существует кросс модуль, предназначенный под обустройство информационной сети. С ними можно образовать качественные контакты между оптическим волоконным кабелем и витопарным кабелем.

Где используют кросс модули?

Используется кросс модуль непосредственно во вводно-распределительных щитках для организации правильной разводки кабеля, а также безопасного соединения между собой электрических проводников.

Наряду с этим, он может заменить переходной клеммник, выполняя его задачи в подсоединении к основному электрическому проводнику с большим диаметром нескольких кабелей меньшего сечения. Именно так, к примеру, монтируют основную заземляющую шину.

Использование модульных блоков актуально для телекоммуникационных центров, проводных телефонных систем, электроэнергетики, локальных сетей (ЛВС), центров аудио и видеотрансляции, промышленных систем автоматизации.

Монтаж и подключение модульных блоков

У каждого распределительного щита своя схема. В нём модульные блоки занимают позицию между электросчётчиком и реле напряжения. Их наличие позволяет компактно произвести подключение фазных и нейтральных проводов.

Помимо размеров блока при установке нужно учитывать размерные параметры проводников и оборудований.

Монтировать и подключать кросс модуль можно некоторыми общими способами:

• На монтажной панели, что делает их более организованными и удобными в использовании. Использование панели потребует дополнительного применения саморезов, винтов либо других крепёжных изделий.
• На металлической DIN-рейке, что стало неким стандартом для размещения модульных блоков, как и многих других устройств, в электрических и телекоммуникационных системах.
• На стойке, что позволяет им быть легко доступными и хорошо организовать размещение кабелей. Обычно это требует специальных крепежей и зажимов.
• В специальной коробке, обеспечивающей защищённость от негативных воздействий факторов внешней среды.

Точный способ крепления будет зависеть от модели, поэтому важно следовать инструкциям, предоставленным производителем, чтобы правильно установить кросс-модули в вашей конкретной системе.

Где купить кросс модуль в Киеве и Украине?

Купить кросс модули в Киеве по хорошей цене предлагает наш магазин EServer, продающий различные виды сертифицированного сетевого оборудования. Мы предлагаем только товары с гарантией и можем доставить их по территории всей страны.

Здесь модульные блоки представлены в моделях, предназначенных для номинального тока в 80, 125, 400 и 500 Ампер и разными параметрами вводных и выводных зажимов.

С нами удобно сотрудничать, поскольку мы можем проконсультировать вас по выбранному сегменту товара, а также предоставляем сразу несколько вариантов оплаты и получения товара.
