Какие существуют типы лифтов и как они классифицированы?

Слово «лифт» происходит от английского глагола «to lift», что означает «поднимать». Лифт представляет собой вид грузоподъемного устройства, предназначенного для вертикального или наклонного перемещения грузов на специальных платформах, которые передвигаются по жестким направляющим.

В соответствии с техническим регламентом Таможенного союза «Безопасность лифтов» существует понятие типоразмерного ряда лифтов. Они характеризуются определенными конструктивными решениями и различаются по техническим параметрам и характеристикам, таким как скорость, высота подъема, грузоподъемность, комплектация привода и другие.

Кроме того, лифты могут быть классифицированы по различным признакам, но на данный момент не существует единой классификации. В данной статье мы рассмотрим основные признаки, по которым можно классифицировать лифты.

Вот шестнадцать признаков, по которым лифты могут быть классифицированы:

Классификация лифтов по типу привода

• Электрический лифт: классический тип лифта с тяговыми канатами и электрическим приводом.
• Гидравлический лифт: лифт, в котором кабина движется благодаря давлению масла.
  И как для электрических, так и для гидравлических лифтов существуют сходные основные характеристики, такие как грузоподъемность, скорость перемещения, уровень шума и оснащение. Внешние различия между ними могут быть незначительными, но есть некоторые эксплуатационные отличия. Например, электрические лифты имеют более высокую скорость и могут использоваться для подъема на большие высоты, в то время как гидравлические лифты, при равных условиях, обычно обладают большей грузоподъемностью и могут аварийно опускаться до первого этажа благодаря автономному источнику питания. Кабина гидравлического лифта также может быть удалена от шахты на любое расстояние.
• Пневматический лифт: инновационный тип лифтов, работающий на воздушном давлении без использования кабелей, блоков и поршней. Пневматические лифты легче устанавливаются и подходят для существующих зданий благодаря их компактной конструкции. Работают они путем создания разности давления внутри цилиндра, что приводит к подъему кабины под воздействием атмосферного давления.
  Таким образом, лифты могут быть классифицированы по различным признакам, включая тип привода. Каждый тип лифта имеет свои особенности и применение, и выбор определенного типа зависит от конкретных требований и условий эксплуатации.

По виду транспортируемого груза

• Пассажирские лифты: Пассажирские лифты предназначены для перевозки пассажиров, а также легких грузов и предметов домашнего обихода с условием, что их общая масса вместе с пассажиром не превышает грузоподъемности лифта. Они могут быть специально предназначены для жилых зданий, общественных зданий или зданий промышленных предприятий. Для малоэтажных жилых зданий (коттеджей) используются электрические или гидравлические лифты с этажностью до 5 и скоростью до 0,63 м/с.
• Больничные лифты: Больничные лифты предназначены для перевозки больных, включая перевозку на транспортных средствах, таких как каталки и инвалидные коляски. Управлением такими лифтами занимается лифтер. Существуют также инвалидные лифты, которые представляют собой пассажирские лифты для самостоятельного использования, предназначенные для подъема и спуска пассажиров на инвалидных колясках с нарушениями опорно-двигательного аппарата.
• Грузовые лифты: Грузовые лифты предназначены исключительно для перевозки грузов. Кабина таких лифтов рассчитана на перевозку грузов массой до 250-300 кг, с высотой кабины не превышающей 1250 мм и площадью пола до 0,9 кв.м. Они используются, например, в ресторанах, кафе, библиотеках, складах и других местах, где требуется подъем продуктов питания или небольших грузов. Перевозка людей на грузовых лифтах запрещена. Грузовые лифты могут различаться по грузоподъемности, например, от 250 до 5000 кг, а также могут существовать грузовые малые лифты для подъема небольших грузов.
• Тротуарные лифты: Тротуарные лифты представляют собой лифты, в которых кабина выходит из шахты через люк на уровне тротуара. Они используются, например, на складах с подземными хранилищами для спуска и подъема автомобилей с грузом, на подземных автостоянках, в магазинах для перемещения грузов с улицы в подвал и других подобных местах.
• Грузопассажирские лифты: Грузопассажирские лифты предназначены для одновременной транспортировки как людей, так и грузов.
• Грузовые лифты с проводником и без проводника: Такие лифты предназначены для перевозки грузов с сопровождающими лицами или только грузов без сопровождения.

Классификация по способу обслуживания:

• Лифты самостоятельного пользования: Лифты самостоятельного пользования предназначены для управления пассажиром, который самостоятельно выбирает этаж и управляет движением лифта.
• Лифты, управляемые проводником и сопровождающие груз: Эти лифты управляются проводником и всегда сопровождают груз во время его перевозки.

Классификация по скорости движения кабины лифта:

• Лифты тихоходные (до 1,0 м/с): Лифты данной категории имеют низкую скорость движения и предназначены для плавного перемещения пассажиров и грузов на небольшие расстояния.
• Лифты быстроходные (от 1,0 до 2,0 м/с): Быстроходные лифты обладают более высокой скоростью движения и используются для более эффективной транспортировки пассажиров и грузов на средние расстояния.
• Лифты скоростные (от 2,0 до 4,0 м/с): Скоростные лифты обеспечивают более быстрое перемещение пассажиров на значительные расстояния и широко применяются в высотных зданиях и торговых комплексах.
• Лифты высокоскоростные (свыше 4,0 м/с): Высокоскоростные лифты обладают очень высокой скоростью движения и используются в основном в самых высоких и многоэтажных зданиях, чтобы обеспечить быструю и эффективную транспортировку пассажиров.

Классификация по типу привода подъемного механизма:

• Лифты электрические: Лифты данного типа оснащены электродвигателем переменного или постоянного тока, который обеспечивает привод подъемного механизма. Электрические лифты широко используются в различных типах зданий и обладают высокой эффективностью и надежностью.
• Лифты гидравлические: Гидравлические лифты используются с приводом, состоящим из гидроцилиндра или лебедки с гидродвигателем вращательного типа. Они отличаются бесшумностью работы, плавностью хода, точностью остановки и могут прямо воздействовать на кабину цилиндра при небольшой высоте подъема. Гидравлические лифты могут быть установлены при наличии только одной несущей стены, что делает их популярными для использования в частных коттеджах.

Особенности гидравлических лифтов:

• Бесшумная работа, плавность хода и точная остановка.
• Возможность прямого воздействия на кабину цилиндра при небольшой высоте подъема.
• Возможность установки в частные коттеджи без необходимости наличия машинного помещения, примыкающего к шахте лифта.
• Наличие системы аварийного опускания и открывания дверей при внезапном отключении электроэнергии, что обеспечивает безопасность и важно для использования в коттеджах.

Классификация по дизайну лифтов

• Видовые лифты:
• Лифты в панорамной шахте: Эти лифты разработаны с учетом эстетической составляющей, предоставляя пассажирам возможность наслаждаться видом во время подъема или спуска. Шахта лифта обычно выполнена с прозрачными стеклянными стенами, чтобы создать эффект панорамного обзора.
• Лифты в остекленной шахте: Подобно панорамным лифтам, лифты в остекленной шахте предлагают прозрачные стены, но в этом случае шахта лифта может быть ограничена несколькими прозрачными панелями или окнами, добавляющими стиль и элегантность.
• Невидовые лифты:
• Лифты в глухой шахте: Это лифты, у которых шахта не имеет прозрачных стен или окон. Шахта может быть выполнена из блоков, железобетона, кирпича и других материалов. Такие лифты ориентированы на функциональность и могут быть интегрированы в различные стили и дизайны помещений, обеспечивая надежное и безопасное перемещение.

Классификация по дизайну лифтов позволяет выбрать оптимальное решение, соответствующее требованиям визуального оформления помещений и создающее комфортную атмосферу для пассажиров во время использования лифта.

Классификация по типу машинного помещения лифта

• Машинное отделение с верхним машинным помещением (над шахтой): В этом случае машинное помещение лифта расположено сверху над шахтой лифта. Это популярный вариант для многих лифтов, где машина и другие компоненты располагаются в отдельном помещении на верхнем этаже здания.
• Машинное отделение с нижним машинным помещением (под шахтой или сбоку от нее): В этом случае машинное помещение лифта находится под шахтой лифта или сбоку от нее. Такое расположение машинного помещения может быть предпочтительным для определенных типов зданий или в случаях, когда верхнее помещение недоступно или неудобно для установки машины.
• Без машинного помещения: В данном случае машинное помещение лифта интегрировано в габариты шахты, обычно на верхнем уровне. Такой подход позволяет сэкономить пространство в здании и создать более компактный дизайн лифта.

Классификация по типу машинного помещения лифта помогает определить оптимальное расположение и организацию машинных компонентов в соответствии с требованиями здания и проекта лифта.

Классификация по конструкции привода

• Лифты с лебедкой барабанного типа: В этом типе привода канаты, на которых подвешена кабина лифта, жестко закреплены на барабане. Барабан вращается при подъеме и спуске кабины, обеспечивая передачу тягового усилия. Этот тип привода обычно используется в зданиях с небольшой высотой, так как требует достаточно больших размеров барабана с увеличением высоты здания.
• Лебедки с канатоведущим шкивом: В этом типе привода отсутствует жесткое крепление канатов на ведущем органе лебедки. Кабина и противовес подвешиваются на нескольких канатах, которые проходят через канатоведущий шкив. Тяговое усилие создается за счет трения канатов о поверхность канатоведущего шкива. Такой тип привода позволяет использовать лифты с повышенной грузоподъемностью и в многоэтажных зданиях, а высота подъема практически не влияет на конструкцию лебедки.

Классификация дверей шахты и кабины лифта:

• С распашными дверями: В этом случае двери шахты и кабины открываются, раздвигаясь в стороны. Этот тип дверей широко используется в различных типах лифтов, включая пассажирские и грузовые лифты.
• Вертикально- или горизонтально-раздвижные двери: Этот тип дверей обычно используется в малых грузовых лифтах. Двери могут открываться вверх или вбок, обеспечивая доступ к кабине или шахте.

Классификация видов привода дверей лифта:

• Лифты с ручным приводом: Двери шахты и кабины открывает сам пассажир, с помощью ручного механизма.
• Лифты с полуавтоматическим приводом шахтных дверей: Двери шахты открываются вручную, но закрываются автоматически с помощью доводчика.
• Лифты с автоматическим приводом дверей: В этом случае двери шахты и кабины открываются и закрываются автоматически без участия пассажиров.
• Лифты с комбинированным приводом: В данном варианте двери кабины оснащены автоматическим приводом, в то время как двери шахты открываются вручную.

Лифтовые лебедки:

• Лебедка электрического лифта с редуктором: В этом случае лебедка оснащена редуктором и используется на лифтах с низкой скоростью.
• Лебедка электрического лифта без редуктора (безредукторная лебедка): Этот тип лебедки применяется на лифтах с высокой скоростью. Отсутствие редуктора позволяет сократить размеры и вес лебедки, а также упростить ее конструкцию.

Классификация по типу машинного помещения, конструкции привода, дверей лифта и видов привода дверей, а также различные типы лебедок представляют разнообразие возможностей и решений в области лифтостроения, позволяя адаптировать лифты под конкретные требования и условия зданий.

Типы управления лифтом. Ниже перечислены 3 типа управления лифтом:

• Внутреннее управление: Лифтом управляют из кабины внутри лифта.
• Наружное управление с остановочных площадок: Лифтом управляют с площадок на разных этажах здания.
• Смешанное управление из кабины лифта и с остановочных площадок: Лифтом можно управлять как из кабины, так и с остановочных площадок.

Системы управления лифтом. Различают следующие системы управления лифтом:

• Простое раздельное управление: Регистрируется и реализуется только одна команда — вызов или приказ.
• Собирательное управление: Регистрируются все команды, а их выполнение осуществляется в соответствии с программой работы лифта. Могут выполняться попутные остановки по вызовам или приказам. В жилых зданиях попутные остановки по вызовам происходят только при движении кабины вниз, а в общественных зданиях — в обоих направлениях. По приказам попутные остановки предусмотрены во всех лифтах в обоих направлениях.
• Одиночное управление: Управление одним лифтом.
• Групповое управление: Управление группой лифтов, расположенных в одной шахте, обслуживающих одни и те же этажи и имеющих одинаковую скорость. Вариантом группового управления является парное управление лифтами, используемое в высотных жилых зданиях.

Лифты с гидроцилиндром. Лифты с гидроцилиндром могут быть двух типов:

• Лифты с одноступенчатым гидроцилиндром.
• Лифты с телескопическим гидроцилиндром.

Способ передачи движения от плунжера гидроцилиндра кабине лифта. Существуют два способа передачи движения от плунжера гидроцилиндра кабине лифта:

• Лифты с гидроцилиндром прямого действия: Движение от плунжера гидроцилиндра напрямую передается на кабину лифта.
• Лифты с гидроцилиндром не прямого действия, с канатным мультипликатором: Движение от плунжера гидроцилиндра передается на кабину с помощью канатного мультипликатора.

Расположение гидроцилиндра относительно кабины. Существуют два расположения гидроцилиндра относительно кабины:

• Лифты с центральным расположением гидроцилиндра.
• Лифты с боковым расположением гидроцилиндра.

Для справки: Лифт — это стационарное грузоподъемное устройство периодического действия, предназначенное для подъема и спуска людей и/или грузов в кабине, движущейся по жестким прямолинейным направляющим. Угол наклона направляющих к вертикали не превышает 15 градусов. Лифт также является транспортным устройством прерывного действия, предназначенным для перемещения людей или грузов с одного уровня на другой. Кабина лифта перемещается по вертикальным направляющим, установленным в шахте и оснащенным запираемыми дверями. Все лифты должны быть оборудованы ловителями, которые могут иметь мгновенное или плавное (скользящее) действие. Лифт с монорельсом — это лифт, в котором кабина закреплена на подвесном пути (монорельсе).

Машинное и блочное помещения оборудования типовых лифтов

Машинное помещение — это отдельное помещение, предназначенное для размещения оборудования лифтов. В зависимости от конструкции лифта оно может находиться над шахтой лифта (рис. 1.1), под ней (рис. 1.2) или сбоку от нее. Блочное помещение — это отдельное помещение, предназначенное для установки блоков. Оно располагается только над шахтой.

В машинном помещении (см. рис. 1.1) могут устанавливаться:

• лебедка 3 — подъемный механизм лифта;

• ограничитель скорости 1 — устройство, приводящее в действие механизм включения устройств безопасности, называемых ловителями, которые останавливают кабину и удерживают ее на направляющих;

• станция управления — низковольтное комплектное устройство (НКУ) 4, которое управляет работой лифта;

• монорельс 2 — устройство, предназначенное для подвешивания грузоподъемных средств, применяемых при ремонте для перемещения оборудования лифта;

• вводное устройство 16, обеспечивающее подачу и снятие напряжения с лифта;

• выключатели освещения машинного помещения и шахты;

• понижающие трансформаторы 20, преобразователи, выпрямители и другое электрооборудование, не входящее в состав НКУ;

• подвеска тяговых канатов (для лифтов с полиспастной подвеской);

• центральный этажный аппарат (копираппарат);

• отводные блоки и контршкивы, если они не входят в состав лебедки.

В машинном и блочном помещениях не допускается устанавливать оборудование и прокладывать не относящиеся к лифту коммуникации. В машинном и блочном помещениях могут находиться: механизмы и приспособления для обслуживания лифтов; оборудование для вентиляции и кондиционирования или обогрева воздуха, за исключением парового отопления; охранная или пожарная сигнализация; оборудование пожаротушения.

Рис. 1.1. Общий вид пассажирского лифта с верхним расположением машинного помещения:
1 — ограничитель скорости; 2 — монорельс; 3 — лебедка; 4 — низковольтное комплектное устройство управления; 5 — тяговые канаты; 6 — кабина; 7 — подвесной кабель; 8 — клеммная коробка; 9— направляющие противовеса; 10 — направляющие кабины; 11 — индикатор положения кабины; 12— дверь шахты; 13 — вызывной аппарат; 14 — пружинный буфер кабины; 15 — пружинный буфер противовеса; 16— вводное устройство; 17— канат ограничителя скорости; 18— противовес; 19— натяжное устройство каната ограничителя скорости; 20 — понижающие трансформаторы; 21 — шунт датчика замедления кабины; 22 — датчик замедления кабины; 23 — датчик точной остановки кабины; 24 — шунт датчика точной остановки кабины

Рис. 1.2. Общий вид пассажирского лифта с нижним расположением машинного помещения:
1 — ограничитель скорости; 2 — пружинный буфер противовеса; 3 — пружинный буфер кабины; 4 — отклоняющий блок; 5 — лебедка; 6 — подрамник; 7 —
станция управления

Не допускается прокладка в машинном и блочном помещениях паро- и газопроводов.

Не допускается использовать машинное и блочное помещения для прохода на крышу и в другие не относящиеся к лифту помещения.

Машинное и блочное помещения должны иметь сплошное ограждение со всех сторон и на всю высоту, а также верхнее перекрытие и пол.

Потолок блочного помещения может представлять собой плиту с расположенной на ней лебедкой, полностью перекрывающую проем над блочным помещением.

Машинное помещение должно быть оборудовано стационарным электрическим освещением, обеспечивающим освещенность не менее 200 лк на уровне пола, а блочное — стационарной осветительной аппаратурой, обеспечивающей освещенность блока (блоков) не менее 100 лк.

Зоны размещения оборудования и его технического обслуживания должны быть оборудованы стационарной осветительной аппаратурой, обеспечивающей освещенность оборудования не менее 200 лк.

Вход в машинное и блочное помещения должен осуществляться через двери. Допускается вход в блочное помещение из машинного через люк.

Двери для доступа в машинное и блочное помещения, вместе с замками, должны выдерживать нагрузку 300 Н, равномерно распределенную по круглой или квадратной площадке площадью 5 см2 и приложенную к дверной панели под прямым углом в любой ее точке и с любой стороны с упругой деформацией, не превышающей 15 мм, при этом остаточная деформация не допускается.

Двери должны быть сплошными и не открываться вовнутрь. Минимальные размеры двери в машинное помещение 0,8 х 1,8 м, а в блочное — 0,6 х 1,4 м.

Крышка люка, предназначенного для доступа в блочное помещение, должна быть сплошной, не открываться вниз, за исключением случая, когда она связана с выдвижной лестницей. Ее минимальные размеры 0,8 х 0,8 м.

В закрытом положении крышка люка должна выдерживать без остаточной деформации нагрузку в 2000 Н, приложенную на площади 0,2 х 0,4 м в любом месте. Усилие, прилагаемое для открытия крышки должно быть не более 150 Н.

Двери и крышки люков для доступа в машинное и блочное помещения должны быть оборудованы замками, отпираемыми снаружи ключом, а изнутри помещения — без ключа.

Если доступ в блочное помещение осуществляется из машинного, то установка замка на крышке люка не требуется.

К крышке люка для подачи в помещения материалов и оборудования предъявляются те же требования. Ее допускается запирать только изнутри.

В блочном помещении устанавливают следующее оборудование:

• подвеску тяговых канатов для лифтов с полиспастной подвеской;

• выключатели освещения блочного помещения;

• выключатель цепи управления лифтом, предназначенный для отключения лифта во время проведения обслуживания оборудования блочного помещения или ремонтных работ.

Пол машинного и блочного помещений должен иметь нескользкое покрытие, не образующее пыли.

Вокруг отверстий над шахтой лифта должны быть устроены бортики, выступающие не менее чем на 0,05 м над уровнем плиты перекрытия или пола. Минимальное расстояние от края отверстия до проходящих через него подвижных элементов должно быть не менее 0,01 м.

Пол машинного и блочного помещений может иметь несколько уровней. Если разница уровней более 0,35 м, то для перехода с одного уровня на другой должна быть устроена стационарная лестница (ступени) под углом не более 60° к горизонту или оборудован пандус с углом наклона к горизонту не более 20°.

Если разница уровней превышает 0,5 м, то лестница (ступени), пандус и верхняя площадка в зоне перепада уровней должны быть ограждены перилами высотой не менее 0,9 м.

Высота в свету зон обслуживания оборудования в машинном помещении должна быть не менее 2,0 м, а проходов к этим зонам — не менее 1,8 м. Измеряется она от пола прохода или зоны обслуживания до элементов перекрытия.

Над вращающимися частями лебедки и расположенными в блочном помещении блоками должно быть свободное пространство высотой не менее 0,3 м.

Высота в свету блочного помещения, измеренная от пола до элементов перекрытия, должна быть не менее 1,5 м.

Для проведения ремонтных работ под потолком машинного помещения всех лифтов, кроме малого грузового, устанавливают устройства (балки) для подвески грузоподъемных средств, применяемых при этих работах. На них или рядом с ними указывают их грузоподъемность или допустимую нагрузку.

Перед устройствами управления должна быть предусмотрена зона обслуживания (свободная площадка). Ее глубина от наружной поверхности шкафов (панелей) должна быть не менее 0,75 м, а ширина равна полной ширине шкафа (панели), но не менее 0,5 м.

Размеры зоны обслуживания (свободной площадки) для обслуживания подвижных частей расположенного в машинном помещении механического оборудования должны быть не менее

0,5 х 0,6 м. Ширина проходов к зонам обслуживания должна быть не менее 0,5 м. При отсутствии движущихся частей ее можно уменьшить до 0,4 м.

У грузового малого лифта габариты и масса оборудования невелики, в связи с чем устройство машинного и блочного помещений этого лифта имеет некоторые особенности.

Помещение для размещения лебедки и блоков грузового малого лифта допускается располагать под потолком верхнего обслуживаемого лифтом этажа. В этом случае их обслуживание должно осуществляться через проемы, закрываемые дверями, которые открывают специальным ключом.

В случае, если высота от уровня пола верхнего этажа до пола помещения, в котором размещаются лебедка и направляющие блоки, не превышает 3 м, устройство стационарной лестницы для доступа к проемам не обязательно.

При таком размещении лебедки вводное устройство, НКУ и трансформаторы должны располагаться в непосредственной близости от шахты, в запираемом металлическом шкафу.

У грузового малого лифта машинное помещение может отсутствовать. В этом случае подъемный механизм ограждают прочным металлическим кожухом, запираемым на замок, а вводное устройство, НКУ, трансформаторы и выключатель размещают в непосредственной близости от лебедки, в запираемом металлическом шкафу. Перед дверью шкафа предусматривают проход шириной не менее 0,75 м для обслуживания НКУ.

Допускается размещение оборудования лифтов вне машинного помещения. При этом должны быть соблюдены требования ПУБЭЛ. Приведем некоторые из них.

1. Должна быть предусмотрена возможность обслуживающему персоналу самостоятельно покинуть зону обслуживания при заблокированной кабине.

2. Управление устройствами для проведения эвакуации пассажиров из кабины, а также проведения динамических испытаний должно осуществляться снаружи шахты.

3. Обслуживание и проверки оборудования, размещенного в шахте, допускается производить с крыши неподвижной кабины при выполнении следующих требований:

• неконтролируемое или непредвиденное движение кабины при проведении работ по обслуживанию и проверкам должно блокироваться. Для этой цели допускается использование ловителей;

• приведение в действие блокировочного устройства должно контролироваться электрическим устройством безопасности, размыкающим цепь безопасности.

4. Работы в приямке по техническому обслуживанию и проверке оборудования допускается выполнять при соблюдении следующих условий:

• должно быть предусмотрено устройство для остановки кабины. После остановки кабины расстояние между выступающими элементами кабины и полом приямка не менее 2,0 м;

• приведение в действие блокировочного устройства контролируется электрическим устройством безопасности, размыкающим цепь безопасности.

5. При невозможности обслуживания оборудования с крыши кабины или из приямка для этих целей должна применяться стационарная площадка. Она должна выдерживать без остаточной деформации нагрузку в 2000 Н, приложенную на площади 0,2 х 0,4 м в любом месте; должна иметь перила. Положение площадки в исходном (нерабочем) состоянии должно контролироваться электрическим устройством безопасности. Площадка должна быть оборудована устройством для перевода ее в рабочее положение, которое приводится в действие снаружи шахты.

6. Устройства управления должны быть защищены от несанкционированного доступа и обеспечивать:

• режим «Управление из машинного помещения»;

• индикацию о направлении движения кабины и о достижении ею зоны отпирания дверей или возможность наблюдения за работой привода.

Лифтостроительные фирмы, стремясь уменьшить стоимость лифта, повысить его надежность и упростить обслуживание, не только ведут работы по совершенствованию основных функциональных узлов, но и применяют новые компоновочные решения.

Так, финская фирма «КОНЕ» разработала компактную безре-дукторную лебедку с дисковым частотно-регулируемым приводом переменного тока EcoDisc, что позволило создать выжимной пассажирский лифт Monospace (рис. 1.3), у которого отсутствует машинное помещение. Лебедка размещается в шахте и закрепляется на направляющей кабины в зоне верхней этажной площадки. Обслуживание лебедки производится с крыши кабины. Станция управления (НКУ) устанавливается в стене ограждения шахты, рядом с дверью шахты верхней этажной площадки.

Такая конструкция лифта уменьшает капитальные затраты за счет отсутствия машинного помещения и снижает трудоемкость производства, монтажа и технического обслуживания.

Машинное помещение лифта — все что нужно знать!

Для размещения подъемного механизма пассажирских лифтов обустраивается лифтовое машинное помещение. Зонирование отдельного машинного отделения должно выполняться в соответствии нормативным документом. Устройства монтируются в определенном порядке, чтобы механики смогли быстро отреагировать в чрезвычайных ситуациях. Могут устанавливаться современные лифты без машинного помещения, о которых рассказывается в другой статье.

Статья содержит:

• Требования
• Блочное помещение
• Двери машинного помещения
• Люки
• Оборудование

Требования к машинному помещению

Для соблюдения безопасности в процессе использования лифта необходимо знать, каковы требования к устройству технического зала. В отделении монтируется специальное оборудование, обеспечивающее безопасный подъем и опускание платформы. Комната должна вентилироваться и отапливаться в зимний период для предотвращения образования конденсата и поражения деталей ржавчиной.

По технике безопасности возле входных дверей устанавливаются выключатели для возможности быстрого и беспрепятственного доступа с целью оперативного отключения подъемника в экстремальных условиях. Запрещено монтировать устройства другого назначения и коммуникации, не принимающие участие в функционировании лифтового оборудования.

Используемый ГОСТ

Документом, регламентирующим все вопросы обустройства и комплектования машинных помещений, является ГОСТ Р 53770-2010, которым определены размеры и оснащение технических залов для лифтов разного типа.

Основные размеры

Габариты комнаты рассчитываются с учетом функционирования подъемного оборудования и безопасности обслуживающего персонала при ремонте, экспертизе или регламентном обслуживания. Площадь делится на зону монтажа механических модулей и зону обслуживания.

Стандартная высота потолка выбирается с учетом удобного и безопасного перемещения специалистов. Для доступа к зонам установленного оборудования обеспечиваются проходы приблизительно 1,80 м. С целью безаварийной работы лебедки, между вращающимися частями и установленными блоками необходимо предусмотреть пространство более 30 см по высоте.

Расположение относительно шахты

В зависимости от типа подъемного механизма помещение обустраивается над шахтой. Также может размещаться под шахтой и с боку. Если в одном зале предусмотрено несколько грузоподъемных механизмов, то устройства маркируются для информирования механиков.

Применяемое освещение

Осветительная аппаратура должна обеспечивать возможность проводить техническое обслуживание и ремонт подъемного оборудования. Служебное отделение оборудуется стационарными световыми приборами от промышленной электросети со световым потоком 200 лк и более. В блочных отделениях стационарные устройства обеспечивают освещенность 100 лк .

Блочное помещение лифта

С целью размещения технических блоков и устройств, применяемых для обслуживания грузоподъемного механизма, над шахтой обустраивается блочное помещение. Также машинное и блочное помещение используется для размещения пожарной сигнализации, установки средств пожаротушения и монтажа охранных систем. Если позволяет конструкция лифта, устанавливается и подключается система вентиляции, отопитель и кондиционер.

Комната, в которой установлены механизмы, должна иметь надежные стены, пол и плиточное перекрытие. Запрещается прокладывать газовые трубопроводы, а также оборудовать проход на крышу и в другие технические комнаты, не относящиеся к грузоподъемному оборудованию .

Двери машинного помещения

Для входа в отделение обустраиваются двери. Изделия по правилам безопасности открываются наружу для беспрепятственного выхода персонала. Установлены минимальные размеры дверей для машинного цеха ‒ 0,8х1,8 м. В блочные помещения устанавливаются изделия с минимальным размером 0,6х1,4 м. В связи с повышенной опасностью при работе подъемного механизма к обслуживанию, ремонту и диагностике допускается только квалифицированный обслуживающий персонал, посторонним вход воспрещен. С этой целью на вход вывешивается предупредительная табличка. Двери имеют сплошную конструкцию и рассчитаны на нагрузку 300 Н .

Люки машинного помещения

Для обеспечения доступа в блочный отсек оборудуется люк. Он выполняется сплошным и открывается вверх. При использовании выдвижной лестницы допускается открывать люк вниз. Размеры изделия 0,8х0,8 м. Крышка отличается прочностью и выдерживает в закрытом положении нагрузку 2000 Н без деформации.

Люк оборудуется надежным замком, который снаружи открывается ключом. Изнутри конструкцию можно открыть, не используя ключ. При организации доступа в комнату из общего зала на крышке замок не устанавливается, предусматривается запирание изнутри .

Оборудование машинного помещения лифта

В лифтовом отделении монтируется вводное устройство для подачи напряжения и шкафы, в которых крепятся станции управления и контроллеры. Оборудование современных лифтов оснащается дисплеями, отображающими важную информацию. Монтируется:

• лебедка, поднимающая кабину;
• скоростной ограничитель, включающий ловители, использующиеся для торможения кабины и удержания на направляющих;
• электродвигатели;
• монорельс для фиксации механизма, используемого для ремонта лифта;
• понижающие напряжение трансформаторы, выпрямители и преобразователи тока;
• рубильники для освещения зала и лифтовой шахты;
• другое электрооборудование.

Установка оборудования выполняется в строгом соответствии нормативным документам. Безаварийное функционирование подъемников зависит от качества и надежности установленных запчастей для лифтов и применяемых расходных материалов.

Автор статьи:
ЛифтКомплект
Дата публикации:

© 2024 Интернет-магазин «ЛифтКомплект» Оперативная комплектация лифтового оборудования. This site is protected by reCAPTCHA and the GooglePrivacy Policy andTerms of Service appl

Заказать звонок
Согласие на обработку персональных данных

Используя сайт liftcomplete.ru в соответствии с Федеральным законом №152-ФЗ «О персональных данных» от 27.07.2006 года, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных OOO «ЛифтКомплект» (ОГРН 1147746835620, ИНН 7733888809), зарегистрированным в соответствии с законодательством РФ по адресу: 125480, г. Москва, ул. Вилиса Лациса, д. 11, корп. 3, пом. 3, комн. 1 (далее — Оператор).

Персональные данные — любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу. Мной выдано согласие на обработку следующих персональных данных: Фамилия, Имя, Отчество, Адрес электронной почты, Место работы, Должность, Телефон.

Настоящее Согласие дано Оператору для совершения следующих действий с персональными данными с использованием средств автоматизации и / или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, блокирование, обезличивание,

Настоящее Согласие дано Оператору для совершения следующих действий с персональными данными с использованием средств автоматизации и / или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, блокирование, обезличивание,

Используя сайт liftcomplete.ru в соответствии с Федеральным законом №152-ФЗ «О персональных данных» от 27.07.2006 года, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных OOO «ЛифтКомплект» (ОГРН 1147746835620, ИНН 7733888809), зарегистрированным в соответствии с законодательством РФ по адресу: 125480, г. Москва, ул. Вилиса Лациса, д. 11, корп. 3, пом. 3, комн. 1 (далее — Оператор).

Персональные данные — любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу. Мной выдано согласие на обработку следующих персональных данных: Фамилия, Имя, Отчество, Адрес электронной почты, Место работы, Должность, Телефон.

Настоящее Согласие дано Оператору для совершения следующих действий с персональными данными с использованием средств автоматизации и / или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, блокирование, обезличивание,

Настоящее Согласие дано Оператору для совершения следующих действий с персональными данными с использованием средств автоматизации и / или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, блокирование, обезличивание,

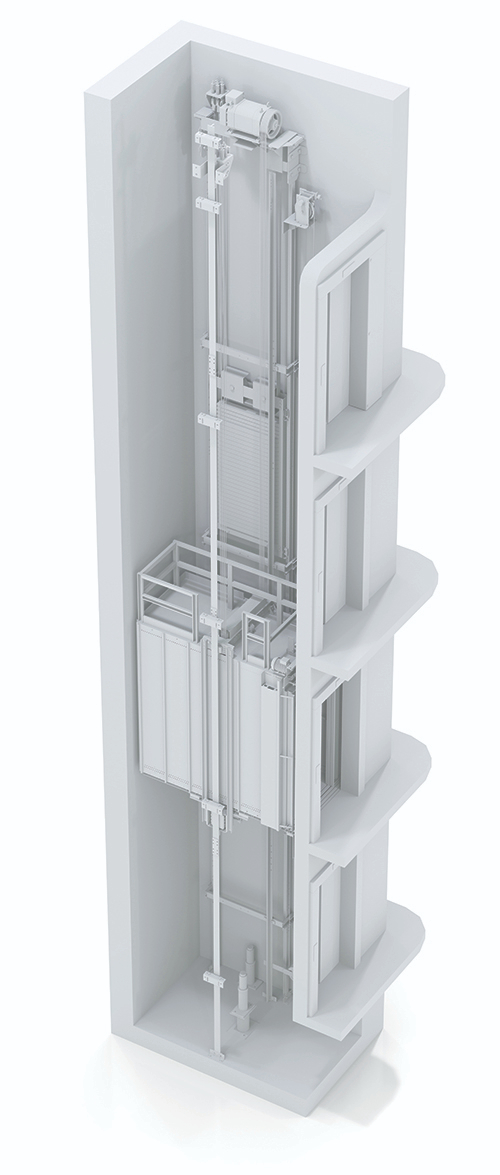

Небольшой ликбез по лифтам ⁠ ⁠

Лифты классифицируются по расположению машинного отделения (расположению лебедки для подъема) на следующие виды:

— С верхним расположением. Наиболее распространенная, используется чаще всего в старом жилом фонде, очень легко понять по надстройке на крыше. Механизм для подъема кабины (лебедка) устанавливается в отдельном помещении над шахтой, непосредственно над ней, канаты для противовеса и кабины протягиваются через специальные отверстия. Преимущества: можно установить любую лебедку, легко к ней попасть и что-то отремонтировать. Недостатки: лебедки большие, дешевые и шумные, дополнительные затраты на дополнительные конструкции на кровле здания, необходимо туда как-то попасть, а значит нужна еще и лестница, возможность дополнительных поротечек кровли из-за этого.

— С нижним расположением. Довольно редкая, применяется чаще всего в общественных зданиях или промышленности. Механизм подъема устанавливается в уровне нижнего этажа или в подвале. Канаты пропускаются через специальный проем и перекидываются через блок на потолке верхней шахты. Преимущества: довольно легкий доступ к машинному отделению через подвал, не нужен дополнительный выход и конструкции на кровле. Недостатки: так же большие и громоздкие лебедки, дополнительные барабаны с лишняя длина каната. Потеря полезного помещения в подвале.

— Без машинного помещения. Наиболее современный и технологический вариант. Лебедка и катушка с канатами располагаются в верхней части шахты над кабиной, пульт управления в шкафу на верхнем этаже возле одной из дверей лифта. Преимущества: малошумность ввиду небольшого размера лебедки, лебедки современные, без редукторов, отсутствие дополнительных помещений, экономия площади. Недостатки: тяжелее ремонтировать, доступ к механизмам затруднен, требования к верхнему этажу выше из-за того, что необходимо разместить лебедку, высота может составлять до 3,5-4м, поэтому на крыше все равно может появится выступ. Такие лифты чаще всего устанавливаются только в жилье, рассчитаны на не высокие здания с маленькими скоростями и на не большую грузоподъемность (до 1000кг).

8.3K постов 45.5K подписчика

Подписаться Добавить пост

Правила сообщества

Правила оформления постов.

Посты видеоролики должны обязательно иметь описание о чём видео. Если видео длинное, то крайне желательно указать время, когда и о чём рассказываете.

В случае нарушения пост выносится из сообщества.

Правила общения.

Запрещено регулярное хамское и неуважительное обращение к другим участникам сообщества в рамках общения в комментариях. В случае первого нарушения бан в сообществе на 2-3 недели. В случае повтора постоянный.

Только для профессиональных участников рынка строительных услуг. (публикующихся регулярно)

Пост должен быть основан на личном опыте.

Должен быть информационно-познавательным (разъясняет/ объясняет что-то связанное с материалом/работой/организацией/и.т.д.) или пищей для ума (Взгляд на проблему, с другой стороны)

Запрещается публикация видео длиной более 5 минут без текстового таймлайна. ( надо указать где и о чём вы рассказываете в видео)

Не злоупотребляйте тэгами. Количество своих тэгов не более 4х шт. Тэги проставляемые системой не учитываются. (Длиннопост, видео, и.т.д.)

1 год назад

Автор скопипастил где-то кусок рекламного буклета, совершенно не разбираясь в вопросе.

П.1. Машинное помещение располагается в подавляющем большинстве случаев не в надстройке на крыше, а на верхнем техническом этаже здания, и это самые удобные и беспроблемные в монтаже и обслуживании лифты. У механика есть ничем неограниченный доступ к любому оборудованию лифта. Лебедка может быть любой: как с редуктором и асинхронным двигателем (большая и совершенно необязательно шумная), так и безредукторная с синхронным мотором с постоянными магнитами (маленькая и тихая). Все зависит от желания и толщины кошелька заказчика. И, кстати, большая лебедка становится шумной только благодаря распиздяйству механика.

П.2. С нижним машинным. Желаю ТСу поменять пару раз тяговые канаты на этом уебище. А на закуску — подшипник верхнего отводного блока. Лучше уж пешком подняться в МП, чем встрять в это дерьмо.

П.3. Безмашинник. Он, конечно сильно экономит место заказчику — не нужно отдельное помещение для лебедки и системы управления и это его единственный плюс, ибо при этом он добавляет не меньше, если не больше проблем монтажникам и обслуге. Небольшая, но при этом тяжелая лебедка устанавливается под самым потолком шахты и частично опирается на одну из направляющих кабины лифта. Известно, что любая постройка со временем дает усадку, что вызывает механическое напряжение и деформацию направляющих в шахте лифта и, если в варианте с МП они ничем не нагружены и у механика не возникает никаких проблем, чтобы проехаться по шахте на кабине в режиме ревизии, ослабить поочередно крепление направляющих к кронштейну, сбросить напряжение и крепление затянуть, то у безмашинного лифта с этим все сложно. Конечно небольшой зазор для этого предусмотрен, но он не бесконечен и ваш лифт со временем начинает ездить, как трамвай на перекрестке.

Доступ к оборудованию очень сильно ограничен, особенно, если лифт сломался так, что нет возможности подкатить кабину к верхнему этажу, чтобы добраться до оборудования в шахте.

И, кстати, автор, а что за катушку с канатами ты имел ввиду?
