Nym кабель расшифровка и применение

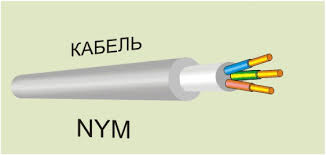

Кабели NYM — расшифровка и зачем предназначены?

NYM — это многожильные силовые кабели с изоляцией из пластиката, который не поддерживает распространение горения. Они используются в стационарных электросиловых установках, линиях освещения, промышленных и бытовых электросетях.

Расшифровка маркировки

NYM — кабель, производимый в соответствии со стандартом классификации кабельных изделий Normenleitung (Германия). Его маркировка расшифровывается следующим образом:

• N — это указание на стандарт Normenleitung.
• Y — это обозначение материала изоляции, которым покрыты проводники. Используется поливинилхлоридный пластикат (ПВХ).
• M — указывает на наличие наружной кабельной оболочки.

Кабель NYM также имеет дополнительные обозначения: символом «J» маркируется продукция с жёлто-зелёным проводом для заземления, «O» указывает на отсутствие заземляющего проводника.

Характеристика и сферы применения

NYM и NYM-J кабели выпускаются в полном соответствии с заданными стандартами характеристиками. К ним относится:

• Номинальное напряжение. Продукция разработана для электросетей напряжением до 660В и частотой 50 Гц.
• Номинальный рабочий ток. Этот параметр зависит от сечения жил и определяет максимально допустимый рабочий ток.
• Температурные режимы. Эксплуатируются в диапазоне от -50°C до +50°C без потери своих характеристик. Допускается длительная температура нагрева до +70°C.
• Сопротивление жилы и изоляции. Они индивидуальны для каждой модификации продукции, определяют способность проводить ток и качество изоляции.
• Радиус изгиба. Он не должен быть более чем 4 наружных диаметров самого кабеля, что важно для его безопасного монтажа.

Кабели NYM-J и NYM-O имеют проводники на основе медных жил от 2 до 5, круглым сечением 1,5–6 мм2.

Преимущества кабелей NYM

Кабельная продукция этого типа нашла применение в сферах, где нужно организовать передачу энергии с соблюдением повышенных требований к пожарной безопасности и устойчивостью к внешней среде. Преимущества кабелей:

• Устойчивость к влаге. Их оболочка меньше впитывает влагу, что выгодно отличает их от проводов с виниловой изоляцией, делает подходящими для влажных условий: укладке в шахтах, колодцах, подвалах.
• Гибкость. Благодаря продольной негорючей герметизации в виде слоя между оболочкой и изоляцией легко изменяют геометрическую форму для укладки в труднодоступных местах.
• Пожарная безопасность. Кабельная изоляция соответствует классу пожарной безопасности ГОСТ 31565-2012. За счёт этого кабели подходят для эксплуатации в помещениях, к которым применимы повышенные требования пожарной безопасности.
• Применяемость в бытовых и промышленных сферах. Разнообразие кабельной продукции с разным количеством жил и сечений проводника делает NYM универсальным решением для разных электрических цепей и нагрузок.

Однако кабели NYM дороже аналогов с виниловой изоляцией: например, ВВГнг. Также не рекомендуется устанавливать их в местах, подверженных ультрафиолету, а изоляция может потерять свои характеристики под воздействием солнечных лучей. В грунт кабель укладывается в дополнительной внешней оболочке из трубы.

Технические характеристики и область применения кабеля NYM

Отечественные и зарубежные производители предлагают большой ассортимент кабельной продукции, объединенной общим названием «кабель NYM». Ее применяют при стационарной прокладке осветительных и силовых линий внутри промышленных и бытовых объектов. С помощью кабелей NYM распределяется электроэнергия и обеспечивается питание электрического оборудования, относящегося к первому классу защиты по электробезопасности.

Значение маркировки NYM

Производство кабелей NYM может соответствовать разным российским и зарубежным нормам технического регулирования: ТУ, ГОСТ, VDE, DIN и пр. Таким образом, маркировка данной продукции может отличаться.

Расшифровка маркировочных надписей на кабеле NYM выглядит следующим образом:

• «N» – свидетельствует о принадлежности кабеля к категории стандартных в соответствии с немецкой классификацией;
• «Y» – эта маркировка кабеля означает, что материалом изоляции проводников является ПВХ;
• «M» – говорит о наличии у изделия наружной оболочки;
• отсутствие буквы «А» подтверждает, что материалом проводников является медь.

Аббревиатура NYM-J имеет следующее значение:

• отсутствие буквы «А» подтверждает, что материалом проводников является медь;
• «N» – свидетельство принадлежности кабеля к категории стандартных в соответствии с немецкими стандартами;
• «Y» – означает, что материалом изоляции проводников является поливинилхлорид;
• «M» – указывает на наличие у изделия внешней оболочки;
• «J» – свидетельствует о наличии цветового (желто-зеленого) «нуля».

Технические свойства

Основные технические и эксплуатационные характеристики кабельной продукции NYM прежде всего обуславливаются ее структурными особенностями. В состав кабеля НЮМ входят одно- или многопроволочные токоведущие жилы из меди. Строение подобного силового кабеля отличается наличием трехслойной изоляции. В качестве проводников в NYM-J используются медные провода, первый изоляционный слой которых выполняется из разноцветного ПВХ, а второй – из вулканической резины и полиолефинового состава. Благодаря внешнему слою из ПВХ кабель обладает негорючими свойствами.

К основным характеристикам изделия относятся:

• номинальное напряжение, составляющее 0, 66 кВ;
• минимальные показатели температуры для прокладывания — от -5°С;
• рабочая температура – от -50 до +50°С;
• эксплуатационный срок кабеля NYM-O – 30 лет;
• количество жил – 1-5;
• радиус изгиба – не менее четырех диаметров изделия;
• диапазон жиловых сечений – 1,5-35 мм 2 ;
• упаковка – барабаны по 500 м или бухты по 25 и 50 м.

Что касается области применения, то эта кабельная продукция используется внутри объектов промышленного и бытового назначения. Согласно рекомендациям производителя и нормам пожарной и электрической безопасности, этот кабель можно прокладывать в электротехнических трубах и коробах в полостях и каналах панелей и штробах стен, в слое штукатурки. Не допускается монтаж открыто по стенам из дерева. Открытая установка возможна исключительно в трубах или коробах, а внутри деревянных стен – в металлических трубах.

Преимущества кабеля NYM

К основным достоинствам кабеля NYM относятся:

• Пожаростойкость – за счет использования при производстве материалов, которые не подвергаются горению. Однако это свойство упрощается при прокладывании изделия пучком, что повышает вероятность возгорания.
• Повышенная эластичность, обеспечиваемая за счет наличия резинового уплотнителя.
• Широкий выбор основных сфер применения. Предусмотрена возможность прокладки силового кабеля в дачных строениях и деревянных домах, а также по воздушным столбам, под землей, в труднодоступных местах и на больших расстояниях.
• Простота выполнения электромонтажных работ, что обеспечивается за счет наличия медных жил с разной расцветкой.

Основные параметры

Главными параметрами силового кабеля NYM являются:

• многожильная структура инсталляционного провода (2-4 и более жил);
• изготовление жил из меди;
• класс пожарной безопасности LS, что свидетельствует о стойкости изделия к воздействию открытого пламени и о том, что кабель не поддерживает горение;
• номинальное рабочее напряжение 0,66 кВт;
• гибкость кабеля, что обеспечивает отсутствие необходимости в его прогреве в процессе установки;
• широкий выбор диаметров жил (наименьший составляет 1,5 мм);
• максимально допустимая нагрузка 660 Вольт.

Выбирая кабельную продукцию, прежде всего следует обращать внимание на ее маркировку. Лучшие производители всегда наносят свой логотип и название, что гарантирует оригинальность и качество изделий. При необходимости можно проконсультироваться по ассортименту со специалистами нашей компании.

Кабель NYM-J — описание

Мы более 10 лет успешно оказываем помощь в подборе кабельно-проводниковой и сложной технической продукции. Контролируем доставку до адреса клиента по всей России.

Отправить заявку на почту
zakaz@cable.ru
Ответ в течение 30 минут

Рейтинг компании Смотреть отзывы
5 баллов
Гарантия: Качество по ГОСТу или ТУ
Большой выбор товаров 18 товаров
Доставим в: Москва Транспортной компанией или курьером
Банковские реквизиты
ООО «ЭЛЕКТРОПОСТАВЩИК»
Адрес 119435, г. Москва,Каширское шоссе, 3к2с12,офис 12-302

Юр. адрес 242600, Брянская область, Дятьковский район, г. Дятьково, ул. Ленина, д. 182, корп. 4, офис 23

Адрес для переписки Обособленное подразделениеООО «Электропоставщик» КПП 132745001430016, Республика Мордовия, г. Саранск, ул. Терешковой, д. 7А, офис 701

ИНН 9710008385
КПП 324501001
ОГРН 1167746214118
ОКПО 00147430
ОКАТО 45286585000
р/сч. 40702810838000009623
к/сч. 30101810400000000225 в Московском Банке ПАО Сбербанк
БИК 044525225

Расшифровка кабеля NYM-J:

N — Кабель изготовлен согласно немецкому стандарту VDE
Y — Материал изготовления изоляции ПВХ
M — Указывает на назначение кабеля — монтажный
J — Наличие в кабеле желто-зеленой жилы

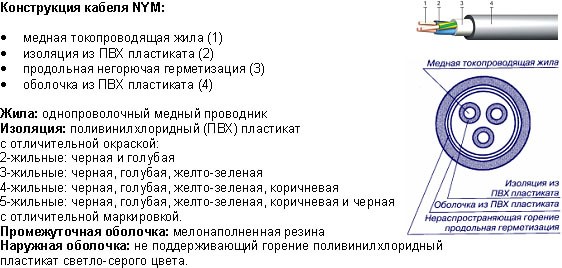

Элементы конструкции кабеля NYM-J:

1. Жила: однопроволочный или многопроволочный медный проводник.
2. Изоляция: поливинилхлоридный (ПВХ) пластикат.

3. Внутренние заполнение: невулканизированная резина, высоконаполненный пластикат или термоэластопласт.
4. Наружная оболочка: поливинилхлоридный пластикат серого, черного или белого цвета.

У кабеля NYM-J используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что:
* предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях,
* позволяет легко и удобно “разделывать” кабель при монтаже,
* увеличивает гибкость кабеля,
* придает кабелю круглую форму.

Область применения кабеля NYM-J:

Применяется для монтажа электропроводки кабельных линий:
* В производственных, жилых и общественных зданиях
* Возможно применение поверх штукатурки, в ней и под ней
* В кирпичной кладке и в бетоне.
* На открытом воздухе, вне прямого воздействия солнечных лучей.
* Прокладка может осуществляться в трубах, каналах.
* Кабели предназначены для эксплуатации в легких условиях, где отсутствуют механические нагрузки.

Срок службы кабеля NYM-J — 30 лет.

Допустимое напряжение, кВ: 0,1 кВ;0,2 кВ;0,4 кВ

Марка: NYM-J

Если вы не нашли необходимую
информацию для оформления заказа

Наши менеджеры с удовольствием окажут консультацию

Как выбрать NYM: виды, расшифровка маркировки, технические характеристики, размеры, применение

Кабель NYM применяют для передачи и распределения электроэнергии. В своей среде он довольно распространен, однако все так же вызывает немало вопросов. В этой статье разберемся, что такое NYM-кабель, какими характеристиками обладает и где используется.

Основные сведения

Медный кабель NYM — востребованный проводник, который выбирают при обустройстве внутренней проводки любых зданий. Он подходит для монтажа во многих строениях, в том числе среднего уровня пожароопасности. Место его изобретения — Европа, что объясняет латинские буквы в аббревиатуре. Сегодня такой кабель производится во многих странах, в том числе на российских заводах.

Название NYM скрывает основные сведения об изделии:

• N — стандарт кабеля (определяется немецким VDE);
• Y — оболочка-изоляция из ПВХ-жил;
• M — свидетельствует о назначении кабеля — монтажный.

Отсутствие буквы A говорит о том, что жилы изделия медные. Еще один важный момент — последняя буква обозначения. После трех стандартных символов NYM может ставиться J или O через дефис. Единственное весомое различие заключается в том, что жила заземления NYM-J окрашена в желто-зеленый цвет, а NYM-O имеет жилу-ноль, окрашенную в голубой цвет. Следом за буквами идут цифры. Они указывают на количество жил и их сечение.

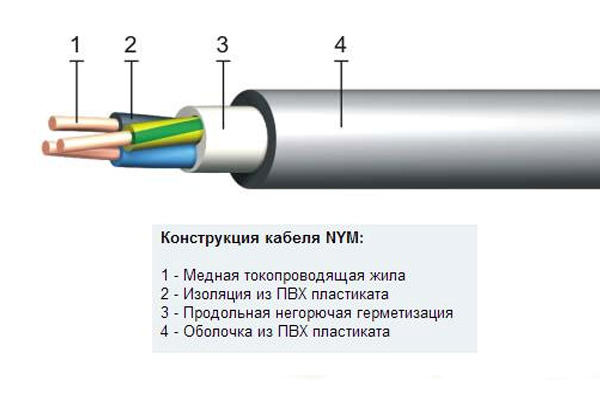

Конструкция

Покупателю предлагается несколько модификаций NYM кабеля. Есть модели, соответствующие немецким нормам, а есть те, которые имеют индивидуальные технические характеристики, так как произведены по требованию конкретного заказчика. Конструкция проводов, представленных в компании «Связьком»:

• Основной материал — медь.
• Жила — круглая, в соответствии с ГОСТ 22483. Общее количество — от 2 до 5.
• Оболочка сформирована из ПВХ-пластиката, устойчивого к горению.
• Тройная изоляция из ПВХ-слоев и полиолефина, а также внешней оболочки.
• Скрутка — изолированные жилы в виде сердечника.
• В качестве заполнителя используется кабельный компаунд, созданный на основе невулканизированной мелонаполненной смеси резины или ПВХ.

О плюсах

Преимущества изделий, представленных в нашей компании:

• Высокая надежность. Изделие обладает высоким качеством, имеет целостную изоляцию, соответствует заявленным техническим характеристикам.
• Пожаробезопасность. Продукция не горит, что достигается за счет самозатухающей изоляции оболочки и жил;
• Устойчивость к появлению трещин. Это можно объяснить способностью изделия к растягиванию и внутренним каучуковым слоем, выступающим в качестве изоляции. Такое преимущество крайне важно при организации монтажных работ, связанных с электрической проводкой, а также при обустройстве в местах с трудным доступом или отсутствием такового. Проводу не страшна влага и сырость, что позволяет прокладывать его на большие расстояния.
• Простота и оперативность разделки. Это достигается за счет строения изделий.
• Защита от влаги, что позволяет использовать изделия в условиях повышенной влажности.
• Большое количество положительных отзывов экспертов. Электромонтажники сходятся во мнение, что NYM справляется с поставленными задачами, имеет оптимальные технические характеристики.

Все это делает кабельную продукцию востребованной для многих целей. При надлежащей установке срок ее эксплуатации исчисляется годами. На протяжении этого времени она сохраняет вид и характеристики.

Как эксплуатируется

При нормальных условиях эксплуатации NYM-кабель служит три десятка лет. На протяжении этого времени он сохраняет свои характеристики, справляется с поставленными задачами. Основные области использования этого изделия — помещения. Использование на открытой территории возможно только без прямого контакта с солнечными лучами.

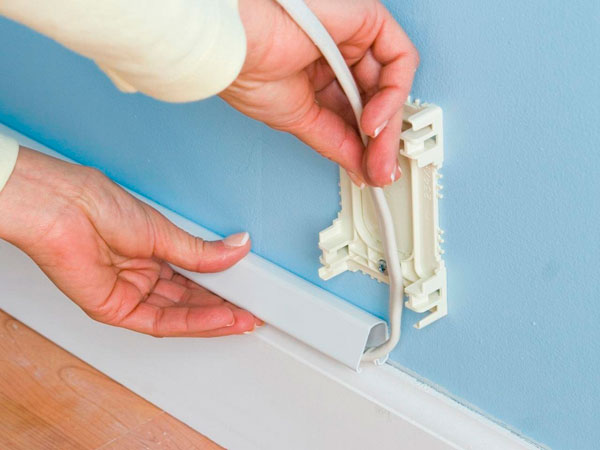

Ничто не мешает вести кабель поверх штукатурки, а также под ней и в самом слое. Он эксплуатируется в сухих помещениях, сырых и заполненных водой. Также его можно проложить в бетоне и кирпиче. Исключение составляет прямая запрессовка в штампованном и виброзасыпном бетоне. Прокладка может вестись в закрытых установочных каналах, а также в трубах с изгибами. Работы можно проводить при температуре не ниже -5°С. Размеры монтажных изгибов должны быть от четырех диаметров по оболочке.

Особенности прокладки

В официальных документах сказано о пожаробезопасности NYM-кабеля. Однако думать, что это изделие совсем не боится огня, ошибочно. Главное условие поддержания его негорючести — отсутствие рядом проходящих кабелей и пучков. Еще одна особенность описываемой продукции — восприимчивость к ультрафиолету. Поэтому кабель нельзя использовать на открытой территории. Если есть такая необходимость, можно присмотреться к ВВГнг. Конструкция обоих изделий примерно одинаковая: несколько медных жил с ПВХ-изоляцией и наружной оболочкой. Разница заключается в том, что ВВГ может предотвратить распространение пламени. Приставка «нг» в его маркировке позволяет убедиться в негорючести. Характеристики обоих изделий одинаковы, за исключением следующих:

• Число жил. У NYM оно варьируется от 2 до 5, а у оппонента — от 1 до 5.
• Площадь сечения одной жилы. У первого изделия она 1,5-35 мм 2 , а у второго — 1,5-240 мм 2 .
• Возможность работы в сложных условиях. NYM не устойчив к УФ-излучению, однако имеет защиту от влаги. Второе изделие подходит для эксплуатации при любых условиях.

Таким образом, можно выбрать то, что соответствует вашим целям. Уделив немного времени и ознакомившись с характеристиками устройств, вы получите качественное изделие с необходимыми параметрами.

Как выбрать

Общие рекомендации по выбору изделия сводятся к ознакомлению с описаниями, принятию во внимание основных характеристик. Если выбираете впервые, не ошибитесь и не приобретите провода ШВВП и ПВС. Главный параметр, который отличает шнур от кабеля — возможность эксплуатации. Довольно часто первый используют только для коммутации техники и приборов, используемых в быту. Второй подходит для присоединения всей проводки, а также для использования оборудования более высокой сложности.

Выбирайте кабель с желто-зеленой заземляющей жилой. Это обеспечит надлежащую безопасность, позволит беспрепятственно эксплуатировать проводку и оборудование дома. Когда смотрите сечение, принимайте во внимание простые, но общие правила. Для систем оповещения достаточно сечения 1,5 мм 2 . Для розетки или выключателя требуется 2,5 мм 2 , а для духовки или электроплиты — 4 мм 2 минимум.

Обзор отзывов

Кабели NYM имеют много положительных отзывов в сети. На одном из известных отзовиков эти изделия рекомендуют 100% пользователей. Надежность, качество, удобство эксплуатации и другие параметры получили максимально высокие оценки.

Среди преимуществ кабелей пользователи отмечают европейские технологии производства, качество меди, противопожарную изоляцию, а также минимальный нагрев при больших токах и другие плюсы. Многие отмечают, что используют кабели постоянно. При этом недостатков у изделий нет или они незначительны, например, крупный диаметр внешней изоляции и неудобство прокладывания в гофре.

Преимущественно положительные отзывы позволяют говорить о том, что кабели NYM действительно заслуживают внимания. Купить их вы можете в компании «Связьком». Заказы доставляются во все города России.
