Зависимость величины переходного сопротивления электроконтактов
Понятие переходного электрического сопротивления в электрических контактах
Переходным электрическим сопротивлением называется сопротивление, возникающее в местах перехода тока с одного провода на другой или с провода на какой-либо электрический аппарат, при наличии плохого контакта, например, в местах соединений и оконцеваний проводов, в контактах машин и аппаратов. При прохождении тока нагрузки в таких местах за единицу времени выделяется некоторое количество тепла, величина которого пропорциональна квадрату тока и сопротивлению места переходного контакта, которое может нагреваться до весьма высокой температуры. Если нагретые контакты соприкасаются с горючими материалами, то возможно их зажигание, а при наличии взрывчатой системы возможен взрыв. В этом и состоит пожарная опасность переходных контактных сопротивлений, которая усугубляется тем, что места с наличием переходного сопротивления трудно обнаружить, а защитные аппараты сетей и установок, даже правильно выбранные, не могут предупредить возникновение пожаров, так как ток в цепи не возрастает, а нагрев участка с переходным сопротивлением происходит только вследствие увеличения сопротивления.
 |
 |
От чего зависит величина переходного электрического сопротивления
Величина переходного сопротивления контактов зависит от материала, из которого они изготовлены, геометрической формы и размеров, степени обработки поверхностей контактов, силы нажатия контактов и степени окисления. Особенно интенсивное окисление происходит во влажной среде и с химически активными веществами, а также при нагреве контактов выше 70 — 75 С.
Величина переходного контактного сопротивления не должна превышать более чем на 20% величину сопротивления сплошного участка этой цепи примерно такой же длины.
Величина переходного электрического сопротивления контакта зависит от степени окисления соединяемых контактных поверхностей проводников. Металл контактов взаимодействует с окружающей средой, кислородом воздуха, агрессивными тазами и влагой и вступает с ними в химические реакции, вызывая химическую коррозию металла. Пленка окиси, образующаяся на поверхности металла (например, алюминия) от воздействия воздуха и окружающей среды, создается чрезвычайно быстро и обладает очень большим электрическим сопротивлением. Загрязненные или покрытые окислами контактные поверхности имеют более высокое переходное сопротивление, так как в этом случае в ряде точек нет непосредственного соприкосновения металлов. Окисление идет тем быстрее, чем выше температура контактных поверхностей и чем легче доступ воздуха к ним. Переходное сопротивление контактного соединения или контакта вследствие окисления может возрасти в десятки и сотни раз, так как окислы большинства металлов являются плохими проводниками. В результате реакции окисления проводящая конструкция постепенно разрушается. Если при этом она находится под нагрузкой, то уменьшение ее сечения приводит к дополнительному нагреву (закон Джоуля-Ленца), что в итоге может привести к ее расплавлению.
Величина переходного сопротивления контакта зависит от его конструкции, материала соприкасающихся частей и силы прижатия их друг к другу. Контактные поверхности всегда имеют микроскопические возвышения и впадины; поэтому соприкосновение происходит только в отдельных точках-небольших площадках. Действительная площадь касания увеличивается с ростом силы прижатия контактов друг к другу. Под влиянием силы прижатия металл в точках касания сминается и размеры площадок увеличиваются, возникает соприкосновение в новых точках. Это приводит к снижению переходного сопротивления.
Проверка расстояния. Величина переходного сопротивления контактов выключателей (на одну фазу) для масляных выключателей 200 а составляет не более 350 мком и для выключателей 1000 а-100 мком. Для всей цепи одной фазы воздушных выключателей сопротивление контактов должно быть не более 500 мком.
Величина переходных сопротивлений контактов выключателей зависит от их типа.
На величину переходного сопротивления контакта, как показывают опытные данные, оказывает влияние ряд причин. Оно зависит от материала контактного соединения, давления, испытываемого контактными элементами, величины поверхности их соприкосновения и ее состояния, а также температуры контакта.
Сопротивление зависит от материала контактного соединения, давления, испытываемого контактами, величины поверхности соприкосновения, состояния поверхности и температуры контакта.
Большое влияние на большие переходные сопротивления контактов оказывает их окисление. Контакты, помещенные в масло, подвергаются значительно меньшему окислению, чем работающие в воздухе.
Конструкция контактов должна быть такова, чтобы замыкание и размыкание контактов сопровождалось трением одной поверхности о другую, что способствует их очищению от оксидной пленки.
Когда не так важна величина переходного сопротивления контакта, как его постоянство (например, в измерительной аппаратуре), применяют гальваническое осаждение палладия, имеющего электропроводность в семь раз меньшую, чем у серебра, но весьма стойкого к химической коррозии и твердого.
При очень больших силах нажатия величина переходного сопротивления контактов меняется чрезвычайно не-значительно. Кроме того, слишком большие силы нажатия вызывают чрезмерные напряжения в материале контактных элементов, вследствие чего контакты утрачивают упругость и становятся менее прочными.
По виду касания различают размыкаемые контакты точечные, линейные и плоскостные. Поверхности контактов из-за шероховатости соприкасаются в ограниченном числе точек. Величина переходного сопротивления контакта зависит от силы сжатия контактов, пластичности их материала, качества обработки поверхности и ее состояния, а также от удельного сопротивления материала и вида касания.
или пишите нам e-mail: gsm381833@mail.ru
Что такое переходное контактное сопротивление и как с ним бороться
Из размещенных на сайте Электрик Инфо ранее статей можно заметить, что как только вопрос касается способов соединения проводов, то сразу возникают споры вокруг того, какой из вариантов соединения лучше и надежнее. Наиболее качественным соединением контактов всегда будет то, которое обеспечивает наиболее низкое значение переходного контактного сопротивления как можно более длительное время.
Контактные соединения в большом количестве входят во все электрические цепи и аппараты и являются их очень ответственными элементами. Так как от состояния электрических контактов в наибольшей степени зависит безаварийная работа электрооборудования и электропроводки, то в этой статье давайте разберемся что же это такое — «переходное контактное сопротивление» и от каких факторов зависит его величина. Опираться при этом будем на теорию электрических аппаратов , так как именно именно в этой дисциплине вопросы электрическ ого контакт ирования исследован ы наиболее хорошо и подробно.
Электрический контакт (в отвлечённом смысле). Состояние, возникающее при соприкосновении двух проводников.
Итак. Контактное соединение – это конструктивное устройство, в котором осуществляется электрическое и механическое соединения двух или нескольких отдельных проводников, которые входят в электрическую цепь. В месте соприкосновения проводников образуется электрический контакт – токопроводящее соединение, через которое ток протекает из одной части в другую.
Простое наложение контактных поврехностей соединяемых проводников не обеспечивает хорошего контакта, так как действительное соприкосновение происходит не по всей поверхности, а только в немногих точках. Причина этого — неровность поверхности контактирующих элементов и даже при очень тщательной шлифовке на поверхностях остаются микроскопические возвышения и впадины.
В книгах по электрическим аппаратам можно встретить подтверждение этому на фотографиях сделанных с помощью микроскопа. Действительная площадь спорикосновения во много раз меньше общей контактной поверхности.
Из-за малой площади соприкосновения контакт представляет довольно значительное сопротивление для прохождения тока. Сопротивление в месте перехода тока из одной контактной поверхности в другую называется переходным контактным сопротивлением. Сопротивление контакта всегда больше, чем сплошного проводника таких же размеров и формы.
Переходное контактное сопротивление – это резкое увеличение активного сопротивления в месте перехода тока из одной детали в другую.
Его величина определяется по формуле, которая вываедена опытным путем в результате многочисленных исследований :
Rп = ε / ( 0,102 F m ),
г де ε – коэффициент, который зависит от свойств материала контактов, а т а кже от способа обработки и чистоты контактной поверхности ( ε зависит от физических свойств материалов контактов , удельного электрического сопротивления, механической прочности, способности материалов контактов к окислению, теплопроводности ) , F – сила контактного нажатия, Н, m – коэффициент, зависящий от числа точек соприкосновения контак т ных поверхностей. Этот коэффициент может принимать значения от 0,5 до 1. Для плос костного контакта m = 1.
Из уравнения также следует, что сопротивление контакта не зависит от размера контактных поверхностей и для контакта определяется прежде всего силой давления (контактного нажатия).
Контактное нажатие – усилие, с которым одна контактная поверхность воздействует на другую. Число соприкосновений в контакте быстро растет при нажатии. Даже при небольших давлениях в контакте происходит пластическая деформация, вершины выступов сминаются и с увеличением давления все новые точки приходят в соприкосновение. Поэтому при создании контактных соединений применяют различные способы нажатия и скрепления проводников:
— механическое соединение при помощи болтов (для этого используются различные клеммники)
— приведение в соприкосновение при помощи упругого нажатия пружин (клеммники с плоско-пружинным зажимом, например WAGO),
Если два проводника соприкасаются в контакте, то число площадок и суммарная площадь соприкосновения будут зависеть от величины силы нажатия и от прочности материала контакта (его временного сопротивления на смятие).
Переходное контактное сопротивление тем меньше, чем больше сила нажатия, так как от нее зависит действительная площадь соприкосновения. Однако давление в контакте целесообразно увеличивать только до некоторой определенной величины, потому что при малых значениях давления переходное сопротивление уменьшается быстро, а при больших – почти не изменяется.
Таким образом, давление должно быть достаточно большим для того, чтобы обеспечить малое переходное сопротивление, но не должно вызывать пластических деформаций в металле контактов, что может привести к их разрушению.
Свойства контактного соединения могут с течением времени меняться. Только новый, тщательно обработанный и зачищенный контакт при достаточном давлении имеет наименьшее возможное переходное контактное сопротивление.
В процессе эксплуатации под действием разнообразных факторов внешнего и внутреннего характера переходное сопротивление контакта увеличивается. Контактное соединение может настолько ухудшиться, что иногда становится источником аварии.
В очень большей степени переходное контактное сопротивление зависит от температуры. При протекании тока контакт нагревается и повышение температуры вызывает увеличение переходного сопротивления. Однако увеличение переходного сопротивления контакта идет медленнее, чем увеличение удельного сопротивления материала контакта, так как при нагреве снижается твердость материала и его временное сопротивление смятию, что, как известно, уменьшает переходное сопротивление.
Нагрев контакта приобретает особенно важное значение и в связи с его влиянием на процесс окисления контактных поверхностей. Окисление вызывает очень сильное увеличение переходного сопротивления. При этом окисление поверхности контакта идет тем интенсивнее, чем выше температура контакта.
Медь окисляется на воздухе при обычных температурах жилых помещений (около 20 о С). Образующаяся при этом окисная пленка не обладает большой прочностью и легко разрушается при сжатии. Особенно интенсивное окисление меди начинается при температурах выше 70 о С.
Алюминиевые контакты на воздухе окисляются более интенсивно, чем медь. Они быстро порываются пленкой окиси алюминия, которая является очень устойчивой и тугоплавкой и обладает такая пленка довольно высоким сопротивлением – порядка 10 12 ом х см.
Отсюда можно сделать вывод, что добиться нормального контактирования со стабильным переходным контактным сопротивлением, которое не будет увеличиваться в процессе эксплуатации в этом случае очень тяжело. Именно по этому использовать алюминий в электропроводке неудобно и опасно и большинство проблем с электропроводкой, которые описываются в книгах и в Интернете случаются именно при использовании проводов и кабелей с алюминиевыми жилами.
Таким образом, состояние контактных поврехностей оказывает решающее влияние на рост переходного сопротивления контакта. Для получения устойчивости и долговечности контактного соединения должна быть выполнена качественная зачистка и обработка контактной поверхности, а также создано оптимальное давление в контакте. Показателями хорошего качества контактов служат его переходное контактное сопротивление и температура нагрева.
Фактически используя любой из известных способов соединения проводов (клеммники разных видов, сварка проводов, пайка, опрессовка) можно добиться стабильно низкого переходного контактного сопротивления. При этом, важно соединять провода правильно, обязательно соблюдая технологию с использованием необходимого для каждого способа соединения и ответвления проводов материалов и инструмента.
- Напряжение прикосновения в электробезопасности на примере из практики
- Сети напряжением до и свыше 1000 вольт. В чем различия?
- Герконы, герконовые реле: способы управления, примеры использования
Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории Электрическая энергия в быту и на производстве » В помощь начинающим электрикам
Подписывайтесь на наш канал в Telegram: Домашняя электрика
Зависимость изменения переходного сопротивления от момента силы сжатия контактов
Различные соединения электрических контактов имеют переходное сопротивление, которое зависит от многих факторов, например, таких как степень сжатия, материал или температура. Само же значение переходного сопротивления — важный показатель в любой электроустановке, поэтому оно нормируется и проверяется, т.к. его увеличение приводит к нарушению работы в энергосистеме и аварийным, а иногда даже опасным для жизни ситуациям.
Контактные поверхности имеют микроскопические возвышения и впадины, вследствие чего их соприкосновение происходит не по всей площади, а только на отдельных точках, которые называют точками соприкосновения (рис. 1). В точках с сильно суженным сечением ток с одной контактной поверхности переходит на другую, вследствие чего возникает большое электрическое сопротивление, называемое переходным.

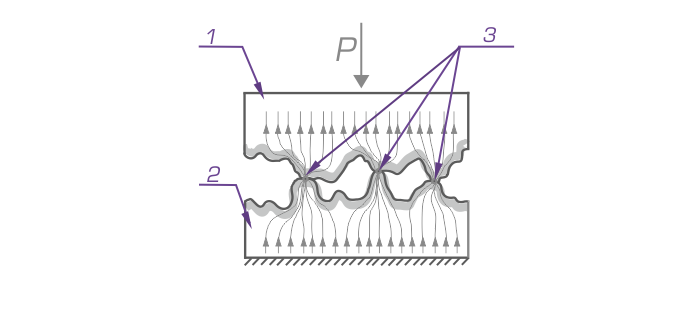

Рис. 1. Соприкосновение двух контактных поверхностей:
1-2 Контактные поверхности; 3 Точки соприкосновения
Переходное сопротивление в контакте зависит, главным образом, от состояния контактных поверхностей и давления, с которым контакты прижаты друг к другу. В контактах, не испытывающих давление (усилий, прижимающих контакты друг к другу), число точек соприкосновения незначительно. При увеличении же давления, прижимающем контактные поверхности друг к другу, выступающие неровности деформируются, и первоначальные точки соприкосновения превращаются в небольшие площади.
Зависимость переходного сопротивления от давления контактов друг на друга объясняется тем, что при большом давлении легче смять выступающие на их поверхности точки и таким образом улучшить контакты между ними. При этом на контактных поверхностях создаются новые точки соприкосновения, улучшающие условия перехода тока, а, следовательно, и качества контакта.
Для доказательства описанных выше данных, опыт проводился на двух алюминиевых шинах 10 х 100 мм (болты М16), сжатие которых проводилось динамометрическим ключом (рис. 2).

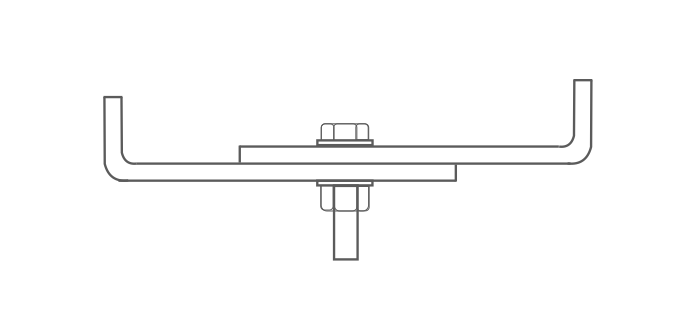

Рис. 2. Алюминиевые шины и их соединение
Для данного доказательного эксперимента был выбран высокоточный микроомметр производства компании ООО «СКБ ЭП» — МИКО-21, который отличается от аналогов наилучшим сочетанием функционала с учетом потребностей Пользователей.
МИКО-21 предназначен для измерения переходных сопротивлений цепей электрооборудования в диапазоне 0,1 мкОм ÷ 2 Ом при рабочем токе до 200А с самой низкой погрешностью ±0,05% среди аналогичных российских и зарубежных разработок (рис. 3).
Рис. 3. Микроомметр МИКО-21
Площадь соприкосновения двух алюминиевых пластин предварительно была отчищена, т.к. результат переходного сопротивления в значительной мере зависит от обработки контактных поверхностей и их состояния, а степень сжатия проводилась согласно ВСН 164-82.
По данным документа ВСН 164-82 «Инструкция по проектированию и монтажу контактных соединений шин между собой и с выводами электротехнических устройств» и пункту 7.12. — затягивать болты контактных соединений необходимо индикаторными ключами со следующим крутящим моментом:
| Диаметр болта | М10 | М12 | М16 | М20 |
| Крутящий момент, Н × м | 40-50 | 60-70 | 90-100 | 120-130 |
Все замеры были проведены на токе 200А. Шаг увеличения момента силы сжатия составил 5 N*m при начальном значении 40 N*m. На графике 1 видно, что при увеличении момента силы сжатия данные измеренного переходного сопротивления снижаются, но при достижении момента силы сжатия более 100 H*m интенсивность падения замедляется.
График 1. Зависимость изменения переходного сопротивления от момента силы сжатия контактов
Чем больше число и площадь точек соприкосновения между контактными поверхностями, тем меньше переходное сопротивление между ними. Однако интенсивность процесса образования новых точек соприкосновения даже при дальнейшем возрастании давления в контактах постепенно замедляется. Это объясняется тем, что при повышении давления оно воспринимается большей площадью, удельное давление в точках соприкосновения контактов уменьшается, материал контактов сминается не так интенсивно, поэтому процесс увеличения числа и площади точек соприкосновения замедляется.
Переходное сопротивление, является основным показателем качества любого контакта и в значительной мере зависит от обработки контактных поверхностей и их состояния. Разумеется, что момент силы сжатия, ровно, как и показатели переходного сопротивления имеют свои нормы, на которые важно обращать внимание, т.к. даже минимальное излишнее усилие при сжатии может привести к деформации контакта и крепежного материала, что ухудшит переходное сопротивление.
Говоря же о приборах для измерения переходного сопротивления, следует делать выбор в сторону оборудования, которое соответствует следующим критериям:
- Измерительный ток прибора должен быть близким к рабочему току контролируемого объекта, т.к. окисная пленка и неметаллические включения обуславливают повышенное переходное сопротивление (далее R пер. ) контактов, которое уменьшается при повышении измерительного тока.
- Учет влияния встроенного трансформатора тока (ТТ) на измерение R пер. баковых выключателей. ТТ баковых выключателей создают длительный переходной процесс при подаче измерительного тока, поэтому время измерения определяется параметрами ТТ, их числом и силой измерительного тока.
- Электромагнитная обстановка на энергетических объектах. Игнорирование перечисленных выше особенностей может приводить к тому, что приборы, показывающие в условиях офиса отличные метрологические характеристики оказываются малопригодными для применения в условиях электрической подстанции.
Эти и другие особенности измерений электрического сопротивления в условиях подстанции известны компании ООО «СКБ ЭП» свыше 17 лет, с момента выпуска ее первого микроомметра. Сейчас компания успешно реализует приборы для измерения переходного сопротивления МИКО-10, МИКО-1, МИКО-21 и МИКО-2.3, сохраняя основные требования и внося новый функционал.
Если Вас заинтересовали приборы СКБ ЭП для измерения переходного сопротивления и Вы хотите получить больше информации, обращайтесь к менеджерам по тел. +7 (812) 500-25-48 или по почте skb@skbpribor.ru .
Официальный сайт компании: www.skbpribor.ru
1. Правила устройства электроустановок – ПУЭ, 7-е издание раздел 1, гл. Р.1.8, п.1.8.26, пп.2, п. 1.8.27, пп.3
2. ВСН 164-82 Инструкция по проектированию и монтажу контактных соединений шин между собой и с выводами электротехнических устройств
Представленный материал информационно-аналитический, не носит рекламный характер и не призывает к действию. Сведения предназначены для информирования пользователей сайта www.skbpribor.ru о продукте производителя.
- skb@skbpribor.ru
- +7 (812) 500-25-48
- 196605, Россия, г. Санкт-Петербург, ул. Кокколевская, д. 1 стр. 1, помещ. 42-Н
Информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления. Уточняйте информацию у наших менеджеров.
«СКБ электротехнического приборостроения» © 1991-2024
Политика конфиденциальности
Мы используем файлы cookie. Продолжив использование сайта, вы соглашаетесь на обработку
Ваших персональных данных с использованием данных файлов и Политикой конфиденциальности.
Заявка на отмену участия Запрос принят!
Надеемся, что в слудующий раз Вы сможете принять участие.
Заявка на участие Запрос принят!
В ближайшее время с Вами свяжется специалист для уточнения данных.
Что такое переходное сопротивление и как его измерить
Электрическая цепь включает в себя контактные соединения в большем или меньшем количестве. Такие соединения нужны, чтобы отдельные ее элементы в передающих сетях, электроустановках или электрических аппаратах работали как единое целое. В контактных соединениях обеспечивается соприкосновение проводников с целью предотвращения обрыва цепи. Место контакта характеризуется электрическим сопротивлением, превышающим данный показатель каждого из проводников. От величины этого параметра во многом зависит надежность работы электрических устройств, поэтому в электротехнике понятию переходное сопротивление контактов уделяется особое внимание.
Почему в месте соединения проводников сопротивление возрастает
Обеспечить 100 % прилегание мест касания проводников практически невозможно. На поверхностях всегда будут существовать мелкие впадины и бугорки, которые не уберет никакая механическая обработка. Они как раз являются причиной того, что пятно контакта поверхности воспринимающей усилие будет меньше воспринимаемой визуально. Уменьшение проходного сечения проводника в месте перехода увеличивает сопротивление протеканию тока.
Кроме этого абсолютное большинство проводников подвержены окислению поверхностей контакта. Окисная пленка наиболее часто применяемых в качестве материала проводников меди и алюминия имеет большее удельное сопротивление, чем основной металл. Поэтому окисление контактных соединений приводит к увеличению переходного сопротивления.
Негативные факторы, возникающие от высокого переходного сопротивления
Законы электротехники констатируют факт увеличения выделяемого тепла на контактах при высоком переходном сопротивлении. Это приводит к тепловому расширению проводников и соответственно к ослаблению места контакта. Слабый контакт, в свою очередь повышает переходное сопротивление, которое в конечном итоге стремится к бесконечности. Резко возрастающий ток вызывает отгорание или сваривание контактных соединений. Процесс нагрева может происходить с образованием электрической дуги, что создает реальную опасность возникновения пожара.
Как уменьшить величину переходного сопротивления
Для обеспечения нормальной работы электрооборудования, недопущения аварийных ситуаций существуют рекомендации по применению способов реализации контактных соединений.
Механические
Этот способ основан на сжатии соприкасаемых поверхностей проводников для увеличения пятна контакта. Зависимость переходного сопротивления (Rn) от усилия сжатия F (давления) показана на графике.
Из графика следует, что чем больше усилие сжатия, тем меньше переходное контактное сопротивление. Однако целесообразность в повышении усилия сжатия имеет ограничения. При достижении определенной величины оно уже перестает влиять на изменение сопротивления. Следует учитывать прочностные характеристики сжимаемых контактов при выборе оптимального давления. Для примера рассмотрим несколько наиболее часто применяемых механических способов соединения проводников.
- Опрессовка. Этот способ заключается в совместном деформировании опрессовочной гильзы и соединяемых контактных проводников. Основными инструментами для опрессовки служат пресс-клещи и переносные гидропрессы. Гильза для повышения электрических характеристик соединения выполняется из специальных материалов (электротехническая медь, электротехнический алюминий).
- Зажимы с помощью резьбовых соединений. В качестве рабочего материала для таких соединений применяются клеммные колодки. Они состоят из пластикового корпуса, в который вставлены с обеих сторон латунные трубки с резьбой с предварительно накрученными винтиками. Для соединения в отверстия клеммы вставляются соединяемые проводники и закручиванием винтов с определенным усилием крепятся в ней.
- Пружинные зажимы. Отличаются разнообразием конструкций, но в основе всех заложена пружина, обеспечивающая своей силой упругости давление на контактируемые поверхности проводников. Здесь важно использовать пружинные зажимы от производителей. Некачественные пружины со временем могут потерять упругость и ослабить контакт. На изображении зажим при помощи листовой пружины от немецкого производителя WAGO.
Соединение контактов с помощью сварки
Эта технология позволяет создать надежный контакт с минимальным превышением переходного сопротивления. Применяется в электромонтажных работах, где в качестве расходника используется угольный электрод. Малый сварочный ток дает относительно слабую электрическую дугу и практически нулевое разбрызгивание металла дают электромонтажнику возможность работы в защитных очках вместо маски.
Сварку следует производить на короткой дуге, при увеличенной внешняя воздушная среда оказывает отрицательное воздействие на зону сварки в виде появления на ней пор, что повышает величину переходного сопротивления.
Пайка контактов
Перед пайкой важно правильно выполнить скрутку соединяемых проводников. Самостоятельная эксплуатация контактов выполненных в виде скруток запрещено ПУЭ («Правилами устройства электроустановок»). Сам процесс не требует особых навыков в отличие от сварки, где надо уметь держать короткую дугу. Так как материал, с помощью которого производят пайку (свинцово-оловянный и ему подобные) не обладает высокими прочностными характеристиками, то эта технология используется для соединения малых сечений (кабеля контрольные, управления, интернет кабеля).
Борьба с окислениями поверхностей контактов повышает эффективность передачи тока через соединение. Следует не допускать длительный период работы контактов из меди или алюминия, необходимо периодически выполнять чистку поверхностей спиртом.
Покрытие контактов серебром, платиной, лужение, никелирование, цинкование добавляют им коррозионную стойкость. При этом указанное покрытие практически не влияет на электрические характеристики соединения.
Нормы электроустановок по величине переходного сопротивления
На качественное выполнение функций электрических коммутационных аппаратов влияет величина сопротивления переходных контактов. Она оказывает существенное значение на быстроту срабатывания, как мощных электрических устройств типа масляных выключателей, так и слаботочной аппаратуры типа кнопок, переключателей, тумблеров. Так как допустимую величину переходного сопротивления необходимо периодически контролировать она обычно заносится в паспорт на изделие заводом — изготовителем.
Если в паспорте отсутствует информация по допустимой норме переходного сопротивления, следует обратиться к следующим нормативно — техническим документам: ПУЭ (7 издание), ГОСТ 24606.3–82, ГОСТ 17441–78 и другим стандартам, включая отраслевые. В зависимости от мощности и вида электрического оборудования (выключателей, разъединителей, отделителей и других) задается величина номинального тока, которому соответствует предельное значение переходного сопротивления. Его допустимое значение составляет достаточно малую величину, измеряемую в тысячных долях (мкОм).
Важным показателем эффективности работы заземления является минимальное сопротивление прохождению тока через грунт. Так как конструкция заземления состоит из нескольких соединенных между собой элементов, то одним из факторов, влияющих на его работу, будет переходное сопротивление. Его максимальное значение согласно требованиям ПУЭ не должно быть большим 0.05 Ом на любом контактном переходе заземления. Такая величина позволит быстро сбросить мощный потенциал, возникший, например, во время короткого замыкания.
Как контролировать величину переходного сопротивления
В графики планово — предупредительного ремонта электрического оборудования, в котором имеются контактные устройства в обязательном порядке входит проверка их переходного сопротивления. Периодичность таких работ учитывает требования ПТЭЭП («Правил технической эксплуатации электроустановок»). Однако решающее слово о назначении проверки переходного напряжения остается за эксплуатирующей электрооборудование организацией. Своевременное обнаружение неисправности контактов позволяет предотвратить выход из строя всего оборудования.
Выявить неисправность контакта поможет измерение переходного сопротивления. Существует несколько методов в определении этого параметра. Однако общим для всех способов замера служит измерение переходного сопротивления в установленных нормативно — технической документацией значений тока и напряжения.
Метод измерения с помощью простой схемы
Установленные ПУЭ значения номинального тока и напряжения для определения допустимого переходного сопротивления не позволяют напрямую применять для измерения обычные омметры или тестеры. Выйти из положения поможет простая схема с применением амперметра и милливольтметра.
Увеличением/уменьшением нагрузки R подбирается рабочий ток контактной пары, а милливольтметр фиксирует при данном токе напряжение. По формуле закона Ома переходное сопротивление контакта определяется расчетным путем.
Метод измерения с помощью специальных приборов
Существуют специальные миллиомметры и микроомметры с помощью которых переходное сопротивление контакта можно определить, подключив зажимы непосредственно к его концам.
Эти измерительные приборы отличаются по принципу действия, весогабаритным характеристикам, метрологическими показателями. Однако требования к зажимам («крокодильчикам») у них одинаковые. Они должны плотно прилегать к подключаемым с их помощью концам входа и выхода, для чего зажимы оснащаются болтовыми соединениями, пружинами сжатия и другой подобной оснасткой.
Некоторые электрические устройства имеют конструктивные особенности, которые необходимо учитывать при измерении переходного сопротивления. Например, высоковольтные выключатели оснащены трансформаторами тока. В процессе измерения переходного сопротивления подача тока вызывает переходной процесс, возникающий в обмотках трансформатора. Измерительный прибор должен иметь в конструкции устройство обеспечивающее исключение такой погрешности.
Устранить под ноль переходное сопротивление согласно законам физики невозможно. Надо просто научиться с ним мирно сосуществовать, соблюдая все технические регламенты по профилактике контактных пар, контролю их с помощью измерительных приборов. В этом случае величина переходного сопротивления будет столь мала, что ее негативное влияние не будет ощущаться при работе электроустановок.
