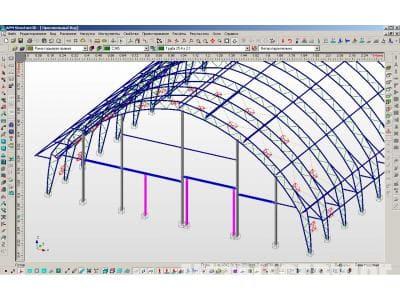

Программы для расчета металлоконструкций
Расчет металлоконструкций этап, который, по сути, определяет успешное производство и установку разного типа конструкций из металла. Для того, чтобы спроектировать металлоконструкции, зачастую требуются разные программы для расчета металлоконструкций, обязательно лицензионные, а значит и с высокой стоимостью. Но, работа с таким ПО требует не только колоссальных затрат, также важны профессиональные знания, соответствующее образование, а также навыки.
Но, также, иногда требуется сделать срочно то, что не требует особых навыков или программ со сложным и обширным наполнением. Или же, если нет возможности приобрести лицензионные дорогие ПО. В таком случае, есть ряд бесплатных программ, как для скачивания, так и онлайн версий. Ниже представлены бесплатные наиболее функциональные варианты бесплатных программ. А также инженерные комплексы со свободными и пробными версиями.

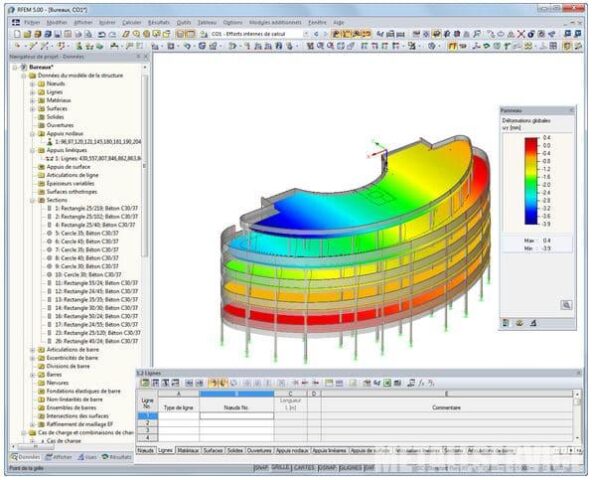

Программа RFEM
Для метода конечных элементов, одна из наиболее востребованных программ. Это необходимо для того, чтобы инженеры-проектировщики имели возможность создать конструкцию, которая будет соответствовать всем требованиям строительства нынешнего времени. Это 3D-программа, которая, благодаря эффективным технологиям ввода, а также доступному управлению помогает без проблем смоделировать конструкции любого уровня сложности.
Одно из основных преимуществ – это возможность создания конструкций разной комбинации и моделей объемных и контактных элементов. В RFEM есть возможность расчета деформации, контактного напряжения основания, внутренние силы, а также напряжения и опорные реакции. Да, данная программа для постоянного пользования не является бесплатной, что понятно с ее рядом преимуществ. Но, есть возможность скачать бесплатную пробную версию на 90 дней, чего может быть достаточно для решения некоторых задач.
Онлайн-программа sopromat.org и программа RSTAB
Данная программа на сайте Sopromat.org удобна для расчета балок и ферм. Что немаловажно, она достаточно удобна и понятна не только для опытных инженеров для расчета реальных металлоконструкций, но также и для студентов. Вы сможете определить следующие параметры:
- Реакцию опор.
- Построить эпюры.
- Перемещение в узлах.
- Нагрузки.
Вы также можете скачать мобильную версию программы. Или же работать онлайн на сайте Sopromat.org
Программа RSTAB считается одним из лучших вариантов 3D-расчета для балочных конструкций из разных материалов. Например, сталь, железобетон, алюминий, а также древесина и многое другое. Благодаря качественно разработанному интерфейсу Вы легко рассчитаете внутренние силы, деформации и, в том числе, опорные реакции. Так же как и программа RFEM, RSTAB не бесплатна. Но есть возможность скачать пробную версию на 3 месяца, чего может быть вполне достаточно для срочной работы.
Расчеты строительных материалов, строительные калькуляторы и конструкторы
Есть множество вариантов онлайн программ и калькуляторов для строительных конструкций из металла. Преимущества большинства сайтов, на которых размещены такие программы в их разнообразии. Вы можете просто зайти и выбрать то, что Вам необходимо для Ваших расчетов.
На сайте zhitov.ru, Вы найдете онлайн калькуляторы для следующих расчетов:
- Крыши.
- Лестницы деревянные.
- Лестницы металлические.
- Строительные материалы.
- Разнообразные изделия из бетона и фундамент.
- Земляные работы.
- И прочее
Кроме того, в каждой секции есть калькуляторы под те или иные параметры. Например, для прямой лестницы, для лестницы с поворотом на 180 градусов. Поэтому, Вы легко сможете рассчитать что нужно.
ЛИРА-САПР
Программный комплекс ЛИРА — целый комплекс для расчета, а также проектирования разнообразных конструкций. Что очень удобно для расчета строительных объектов разной сложности. Немаловажно, что возможен также расчет статических нагрузок, разного типа воздействий (динамических, деформационных и температурных). Автоматизирует многие процессы проектирования, что снижает затраты по времени. Например, определение расчетных нагрузок и усилий, а так же проверка и подбор сечений конструкций из железобетона и стали. Возможно форсирование чертежей как колонн, так и балок, рабочего назначения.
В ЛИРА-САПР, можно провести исследование общей устойчивости модели и прочности сечений (при чем по разным теориям разрушений). Более того, во многих версиях можно смоделировать процесс возведения, учитывая монтаж элементов.
Программы для проектирования металлоконструкций и изделий
Конструирование и производство металлоизделий — сложная работа. Здесь нужна большая точность при разработке и подготовке к производству. Для того чтобы проектирование и расчет металлоконструкций был точен и оптимален создано немало эффективных программ, которые значительно упрощают проектные работы, о таком софте и пойдет речь в этой статье.
Программы для разработки чертежей КМД
Аббревиатура КМД означает «конструкции металлические деталировочные». Их производство — задача конструкторов предприятия, исполняемая на основании чертежа, составление которого для недопущения ошибок делается с участием производителей и монтажников создаваемых изделий. Рассмотрим ряд лучших программных приложений для их производства.
Advance Steel
Это программа для проектирования металлоконструкций в 3D-графике, работающая на автономной операционной базе. Имеет ряд современных возможностей — копирует, захватывает и прикрепляет точки, благодаря автономности базы ряд ее возможностей уникален.
Tekla Structures BIM
Это приложение применяется не только для составления КМД-чертежей, но и для чертежного обеспечения строительных работ в целом. Благодаря поддержке им режима 3D-изображение готового изделия, получаемое благодаря ему, рельефно и подробно — работать с такой разработчику одно удовольствие. Системные запросы этой программы для расчета металлоконструкций невелики, что позволяет использовать ее даже на старых ПК; она обладает гибкими настройками, позволяющими легко менять ее рабочие параметры, и комфортным интерфейсом, существенно ускоряющим и знакомство с ней, и дальнейшую работу с ее применением. Еще одним плюсом этой программы для проектирования металлоконструкций является обеспечение режима одновременной работы с несколькими пользователями.
СПДС GraphiCS
Эта программа для металлоконструкций, полноценно дополняющая ZWCAD, является эффективным средством автоматизации работ по составлению любой документации производства конструкций из металла. Простота ее интерфейса позволяет быстро освоиться с ней всем имеющим минимальный опыт работы в графических редакторах чертежей. Элементы управления на главной рабочей панели имеют простую и удобную функциональную группировку.
ATHENA
Это простая и удобная программа для создания 3D-чертежей, учитывающая в работе не только все особенности производственного процесса, посредством которого создаются металлоконструкции, но и свойства материалов всех разрабатываемых конструктивных элементов, благодаря чему создаваемые с ее применением проекты обладают высокой реалистичностью, заслуживающей особого доверия заказчиков металлоконструкций. Достоинством этой программы является отсутствие ее привязки к профилю, позволяющее использовать другое ПО для доработки иных операций с чертежами. Недостаток её в сложности перевода 3-мерных моделей в 2-мерные, порой сопровождаемая выдачей ошибочных данных.
Bocad-3D
Эта программа для расчета металлоконструкций имеет историю в три десятилетия, на самой заре компьютерного моделирования придя на рынок продуктов с таким назначением. Обладая легкостью применения, эта простая программа для проектирования металлоконструкций и изделий позволяет быстро, безупречно выполнять любое проектирование, сколь бы ни велика была сложность его конструкций; в частности, она доказала успешность своего применения как программа расчета нагрузок металлоконструкций. После создания трехмерной модели и присвоения ей номерных обозначений создание чертежей происходит без участия человека, что минимизирует и ошибочность действий, и затраты времени на весь процесс. Достоинством этой программы по проектированию и расчету металлоконструкций является ее универсальность, обеспечивающая импортирование проектов в другие приложения и создание файлов программ для станков с ЧПУ.
BricsCAD
Функциональные возможности этой простой программы для проектирования металлоконструкций схожи с представленными выше, ее особенность — поддержка операционной системой Linux.
CAD-PLAN ATHENA 2006
Эта программа для металлоконструкций позволяет создавать сложные чертежи и металлоконструкций, и конструкций фасадных. Функциональные возможности ее широки, и одна из основных — придание каждому элементу свойства конкретного конструктивного материала и комплекса предписаний по конструированию.
Hyper Steel
Это ПО для автоматизированной разработки КМ, имеющее интерфейс на русском языке. Трехмерная модель металлоконструкции, созданная с ее применением, может быть в дальнейшем трансформирована в КМД или КМД-чертеж. Программа не только детально прорабатывает все решения, но и привносит в проект информацию, важную для изготовления и монтажа моделируемых изделий. Задание параметров конструкции производится автоматически, что уменьшает ошибки в итоге работ.
ZW3D
Эта программа проектирования металлоконструкций обладает универсальностью применения: помимо расчета металлоконструкций, она позволяет выполнять и множество иных работ. Достоинство этого софта — способность вести разработку изделий на любой стадии проектных работ, а также выдавать файлы исполняемых программ для производства на станках с ЧПУ. Из других достоинств — высокая скорость обработки данных, поддержка реверсивного моделирования, интуитивный русский интерфейс с режимом обучения и совместимость с иными системами такого моделирования. Эта программа расчета металлоконструкций представлена тремя версиями — Lite, Standard и Professional, что позволит Вам выбрать продукт «по плечу».
КОНТАКТЫ
188230, РОССИЯ, Ленинградская обл., Лужский р-н,
г. Луга, Шоссе Ленинградское, д. 36
РЕКВИЗИТЫ :
Общество с ограниченной ответственностью «ЛТМЕТАЛЛ»
Программы для проектирования металлоконструкций: расчет, разработка и моделирование КМД чертежей
Разработка металлоконструкций является одним из самых важных и сложных направлений в строительстве. Чтобы определить необходимые функции профиля вам понадобится лицензионный софт, опыт работы с ним и соответствующее высшее образование.
Сегодня мы расскажем о программах для расчета конструкций и разработки КМД чертежей, опишем преимущества и недостатки каждой из них, посоветуем лучший вариант и немного затронем тему процесса моделирования.
3D-моделирование и визуализация, поддержка внешних приложений, интерфейсов .Net/VBA/ZRX и все возможности стандартной версии. Срок действия лицензии — 1год.
Электротехническая САПР для автоматизированной подготовки документации на вторичные цепи электроустановок
Автоматизации выполнения проектной и рабочей документации в ZWCAD с учетом требований ГОСТ Системы проектной документации для строительства (СПДС)
Автоматизации выполнения проектной и рабочей документации с учетом требований ГОСТ Системы проектной документации для строительства (СПДС)
Что это такое
Если говорить совсем простым языком, то программы для проектирования металлоконструкций – это компьютерный софт, который существенно упрощает процедуру составления необходимых расчетов при работе с металлом.
Проектирование КМД: определение
Расшифровывается данная аббревиатура как конструкции металлические деталировочные. Их производством занимается конструкторский отдел предприятия. В основе лежит готовый чертеж КМ. Чтобы избежать неточностей и просчетов, операцию выполняют в присутствии изготовителя и члена монтажной группы.
Теперь рассмотрим лучшие приложения для расчета металлических конструкций.
Advance Steel
Подходит для 3D проектирования металлоконструкций. Софт функционирует на персональной платформе.
Обладает такими популярными свойствами, как копирование, захват и прикрепление точек. Благодаря тому, что приложение работает на собственной базе, у него появляются особые уникальные способности. В основе программы лежит БД объектно-ориентированного типа. ПО предполагает поддержку форматов из разных версий Advance Steel.
С помощью Advance Steel у вас есть возможность открывать, редактировать и сохранять проекты со следующими расширениями:
Из недочетов – в программе отсутствует режим «Манипулятора». Данный режим позволяет значительно увеличить эффективность вашей работы.
Tekla Structures BIM
Приложение создано как для строительства в целом, так и для непосредственного моделирования КМД чертежей. Софт поддерживает 3D модели, что поможет лучше увидеть картину построенной структуры.
Программа обладает низкими системными требованиями, это дает возможность работать с ней даже на старых персональных компьютерах. Гибкая система настроек позволит добиться желаемого результата, а удобный интерфейс поможет ускорить процесс освоения и работы. Есть поддержка многопользовательского режима. Импорт и экспорт производится в данных форматах:
Из недостатков, система не распознает такие позиции, как «прямые», «наоборот» и «таковые». Еще один существенный минус – нет поддержки доработки полученных файлов в сторонних рабочих средах.
СПДС GraphiCS
Данное ПО является полноценным дополнением для ZWCAD и служит для автоматизации документации, как проектной, так и рабочей. Программа сертифицирована и соответствует требованиям ГОСТа.
Интерфейс прост и понятен тем, кто хотя бы раз работал в визуальных редакторах чертежей. Все устройства управления и редактирования выполнены в соответствии с нормами межгосударственного стандарта. Управление на основной рабочей панели группируется по функциям модулей.
ATHENA
Софт дает разработчику создавать трехмерные чертежи фасад и КМ. Разработка производится согласно всем правилам производства, а также учитывает свойства выбранного материала.
Из преимуществ – система не привязана к профилю. Таким образом вы получите возможность доработать или использовать чертеж в ПО с другим профилем.
У ПО есть недостаток, при проектировании КМД перевод из 3D модели в двухмерную крайне сложен и порой выдает ошибки.
Компас 3D
Программа используется для расчета нагрузок на металлоконструкции и разработки КМД чертежей. Дает возможность формировать всю необходимую документацию автоматически.
ПО имеет связь между 3d моделью чертежа с обозначенными спецификациями, а это значит, что при корректно составленном плане, уточнение вы получите автоматизировано.
Приложение имеет разнообразные издания, к примеру, «КОМПАС-Строитель», который помогает при работе в строительстве и самостоятельно создает всю необходимую техдокументацию.
Из минусов – частые зависания и проблемы с автосохранением, а также баги при работе с 3D моделями.
Bocad-3D
Программа используется для расчета металлоконструкций. Это одно из первых приложений, которые появились на рынке, а было это уже 30 лет назад.
Данный комплекс позволяет быстро и точно производить все необходимые проекты вне зависимости от сложности построения конструкции.
После того, как вы вручную создадите трехмерную модель и присвоите номера позиций, создание чертежей со спецификациями начнется в автоматическом режиме. Данная функция позволяет снизить риск ошибки и минимизировать затраты времени.
Bocad 3D – универсальное решение, поскольку позволяет импортировать проекты в сторонние приложения, а также получать файлы для станков с числовым программным управлением.
Открытие и сохранение проектов производится с использованием следующих расширений:
Существенный недостаток – неинтуитивный интерфейс. Помимо этого существуют сбои при отображении кириллицы на старых версиях приложения.
SCAD Office
Программное обеспечение предназначено для расчета и разработки металлических конструкций. В состав приложения включены различные вспомогательные программы, которые позволяют упростить и ускорить рабочий процесс. Софт также соответствует СНиП.
Для моделирования конструкций из металла, программа предлагает следующие функции:
- Продвинутые графические утилиты для коррекции и разработки схем расчета, описания физических и механических свойств используемых металлов и введения параметров прилегания, опирания и загрузки.
- Широкий ассортимент примеров КМ. Среди образцов вы найдете балочные основания, рамы, оболочки, фермы, а также аналитически заданные поверхности.
- Автоматизированный процесс создания произвольной сетки необходимых деталей на плоскости.
- Удобство организации усложненных модулей благодаря возможности создания их из разных схем.
- Организации работы на сетке разбивочных линий.
- Создание модели с помощью копипаста всего чертежа или его отдельной части.
- Большой выбор структур визуального контроля всех параметров схемы.
- Продвинутый процесс работы с группами компонентов или узлов.
Также отметим форматы, в которых работает ПО:
Также в SCAD Office вы сможете открыть проекты, разработанные в Advance Steel, Tekla, Revit или ArchiCAD.
Теперь поговорим о недостатках:
- Отсутствие настройки панели инструментов.
- Нет поддержки сочетания горячих клавиш.
- Трудности при работе на черном фоне, так как оси печатаются тем же цветом, что и выводятся на экране. При этом нет специального режима, который бы позволил управлять цветом при последующем распечатывании.
- Периодические сбои при открытии файлов, созданных на ранней версии приложения.
- Отсутствие вида «перспектива».
по программам для проектирования
БАЗА ЗНАНИЙ
по программе ZWCAD
Hyper Steel
ПО служит для автоматизированной разработки КМ. Приятным дополнением станет русский интерфейс.
Программа дает возможность разрабатывать трехмерную модель металлической конструкции и в последствии преобразовать это в КМ или КМД чертеж. Софт прорабатывает каждое решение, а также вносит в проект данные, которые в дальнейшем понадобятся в процессе изготовления и установки. Размеры и объемы конструкции задаются автоматически, что позволяет снизить ошибки в конечном результате.
Из минусов – нет расчетной части. Также стоит упомянуть, что данный софт – устаревшая версия Advance Steel.
ZW3D
Программа создана как для проектирования металлоконструкций, так и для прочих работ. Софт отличается своей способностью разрабатывать изделия на любом этапе проекта, а также производить необходимый продукт на станках с ЧПУ.
ПО поддерживает русский интерфейс, обладает высокой производительностью и скоростью обработки. Стоит отметить, что приложение совместимо и с прочими CAD или CAM системами.
Универсальностью данного решения станет работа со многими расширениями, например:
- ACIS.
- Autodesk Inventor.
- Pro/Engineer.
- Catia.
- Solidworks.
ПО умеет просматривать и импортировать такие форматы, как DWG, STEP, Parasolid и IGES.
Еще одно достоинство системы – поддержка реверсивного моделирования. Данная функция позволяет оперировать как твердотельными, так и поверхностными или каркасными объектами в едином 3D пространстве.
Ядро приложения основано на геометрическом моделировании и сочетает в себе все передовые технологии. такие как:
- Потоковая передача данных.
- Специальный тип управления памятью.
Полностью переработанный внутренний модель ПО позволяет выполнять сложный операции без тормозов или багов, а также сохранять и открывать проекты большого объема в кратчайшие сроки.
В программе существует следующие инновационные системы:
- SmoothFlowTM. Данная функция позволяет быстро и гибко производить моделирование любого уровня сложности, а также поддерживает историю выстраивания.
- Широкая библиотека, которая поддерживает такие межгосударственные стандарты, как ANSI, DIN и ISO. Это значительно ускорит процесс создания полнофункциональной модели.
- 3D Feature Machining. Данное дополнение самостоятельно определяет топологию проекта и предлагает наиболее удобные и актуальные методы обработки. С данной функцией вы значительно сократите время как при подготовке, так и при обработке рельефных поверхностей или отверстий.
- Расчет данных для производства стержней в одно касание. В купе с новыми инструментами данная технология упрощает весь процесс создания пресс-форм.
Интерфейс интуитивен, а система имеет режим обучения, который плавно расскажет про все возможности и покажет, как выполняются разные операции. В данном режиме вам будут представлены задания и последовательность действий для их выполнения. В ходе данного процесса вы с легкостью освоите данный софт.
ПО существует в трех вариациях:
- Lite.
- Standard.
- Professional.
Благодаря этому, вы сможете выбрать необходимые вам функции и приобрести программу, которая подойдет именно вам. Сегодня мы рассмотрели программы для расчета строительных металлических конструкций и чертежей КМД. Используйте только качественный, оригинальный софт. Таким образом вы сэкономите себе и нервы, и время
Как рассчитать нагрузку на металлоконструкцию?
Быстровозводимые конструкции из металла пользуются большим спросом как у бизнеса, так и у частных лиц: они быстро строятся, мобильны, в строительстве/обслуживании обходятся дешевле капитальных зданий.
Основное требование к ним – это безопасность конструкций, расчет которых должен быть предельно точным.
Минимально допустимые нагрузки, выдерживаемые металлоконструкцией, рассчитываются инженером-проектировщиком на этапе разработки проекта. От правильности вычислений зависит прочность, безопасность будущего сооружения, его функциональность, пригодность к использованию по назначению.
На надежность металлоконструкции влияет марка стали, толщина/конфигурация профиля металлопроката, способ соединений и прочее.
Неспециалисту рассчитать прочность так, чтобы конструкция при строгом соблюдении габаритов/размеров много лет соответствовала требованиям эксплуатации, сложно, но при помощи подробной инструкции это становится возможным.
- Что потребуется для расчета?
- Методы расчета нагрузки на металлическую конструкцию
- Расчет по СНиП
- Расчет с учетом экономичности
- Расчет стоимости металлоконструкций
Что потребуется для расчета?
- чертеж проекта с указанием всех размеров металлоконструкций, сечений сортамента, видов металла, сопряжений – чем детальнее будет прописана информация, тем точнее будут результаты вычислений;
- нагрузки – перечислите все статические (гравитационные), динамические нагрузки, которые будут действовать на сооружение (вес материалов/оборудования, дождь, ветер, толщина снежного покрова кровли в зимнее время, температурные колебания);
- специализированные программы – онлайн-калькулятор для расчета металлического профиля, инженерные программы.
Методы расчета нагрузки на металлическую конструкцию
При расчете используют данные возможных статических/динамических нагрузок:
- статические (гравитационные) действуют на сооружение постоянно в направлении сверху-вниз (вертикально);
- динамические имеют временный характер, разное направление и силу приложения.
Для определения прочности металлоконструкции возьмите максимальные значения сил, действующих на сооружение (природных, механических, технологических) и умножьте на коэффициент силы запаса.
Расчет любых металлических/строительных конструкций можно провести, используя СП 20.13330.2011 «Нагрузки и воздействия».
Для определения особых нагрузок, провоцирующих аварийные ситуации, используются соответствующие коэффициенты из СНиП 2.01.07-85 «Нагрузки и воздействия». Коэффициенты снеговых нагрузок отражены в нормах проектирования.
Проведите дополнительно вычисления по методу предельных состояний для определения несущей способности конструкции, а также условий появления деформаций и стадии, когда эксплуатация сооружения становится невозможна.
Расчет по СНиП
При выборе металлопроката, типа соединения каркаса (сварка/болты) нужно учитывать требования строительных норм и правил, разработанные для всех видов конструкций из металла.
Весь металлопрокат, приобретаемый для строительства, должен соответствовать имеющемуся классификатору по ряду характеристик:
- форма профиля (труба различного профиля, швеллер, уголок, двутавр, тавр), допустимые погрешности размеров/геометрии;
- габариты, вес единицы длины;
- марка стали.
Расчет с учетом экономичности
С экономической точки зрения максимально экономичная форма конструкции рассчитывается, исходя из нескольких показателей:
- W/Wп – обычный/пластический момент сопротивления;
- I – момент инерции;
- i – радиус инерции;
- Cc – сопротивление поперечного сечения срезу.
Аw – удельная площадь профиля в поперечном сечении – это главная величина, определяющаяся по формуле Аw = А/W2/3, где:
А – площадь поперечного сечения профиля (заданное количество материала), а W – момент сопротивления, равный единице.
Чтобы сравнить, какой из двух типов металлопроката будет экономичнее использовать, применяется формула Δ = (F/F1 – 1)х100%, где F и F1 могут обозначать массу, стоимость единицы длины или всего объема металлопроката, либо площадь поперечного сечения профиля.
Расчет стоимости металлоконструкций
На стоимость металлоконструкции влияют следующие статьи расходов:
- стоимость металлопроката, способ его производства – самыми доступными считаются изделия из горячекатаного профиля (исключением являются бесшовные трубы, так как электросварные трубы стоят дешевле горячекатаных);
- трудоемкость сборки, ее размеры и габариты;
- способ перевозки металлопроката на строительную площадку.
Программное обеспечение для расчета металлоконструкций
В век цифровых технологий уже не нужно думать, как рассчитать необходимые параметры вручную, для этого существует множество специализированных программ:
- онлайн-калькуляторы металлопроката – бесплатные, удобные, быстрые сервисы определения веса/длины металлопроката, способные учитывать марку стали, сортамент, диаметр и длину;
- софт для инженерных расчетов – таких программ тоже достаточно много: Lira, MSC.Software, «Каркас» от SCAD, ANSYS, Nastran и другие.
При недостаточном опыте считать металлоконструкции довольно сложно, велика вероятность ошибок. Чтобы их исключить, обратитесь за помощью к профессиональному проектировщику, который на основе ваших пожеланий сделает точный расчет, даст рекомендации по подбору комплектующих.
Заказать расчет нагрузки на металлоконструкции, узнать стоимость вы можете по телефону в Санкт-Петербурге: +7 (812) 209-54-04, либо оставить заявку на нашем сайте. Наши менеджеры оперативно свяжутся с вами, уточнят детали, рассчитают смету.
