Наклонный фасад здания под углом трудности эксплуатации

Наклонный фасад F50

Компания ТБМ — крупнейший поставщик качественных комплектующих и фурнитуры для производства окон, дверей, стеклопакетов и мебели.

Основные особенности BIM модели изделия

Семейство имеет каталог типоразмеров, наполнено технической информацией для комфортного использования в проекте. При размещении оборудования в проекте спецификации заполняются автоматически. В семействе используются общие параметры в соответствии со стандартом Autodesk BIM 2.0.

Установка

Требования

Для использования семейства необходимо предварительно установить приложение Autodesk Revit .

Установка

Материалы предоставлены в виде архивов в формате .zip. Для открытия архива не требуется специальная программа. Внутри каждого архива вы найдете: файл семейства ( .rfa) файл каталога типоразмеров ( .txt) Для корректной работы любого семейства, не зависимо от версии, после распаковки на вашем компьютере в одной папке с каждым файлом семейства должен находиться соответствующий файл каталога типоразмеров. Наименование файла семейства и файла каталога типоразмеров должны быть одинаковыми. В случае, если одно из требований не соблюдается, вы не сможете загрузить в проект весь ассортимент типоразмеров семейства.

Использование

• После процедуры установки запустите Autodesk Revit ;
• Перейти на вкладку Вставка ;
• Далее, используя команду Загрузить семейство , укажите файл семейства распакованного из архива;
• Расположите семейство в проекте.

Фасадные системы

Сделать здание легким, воздушным и практически невесомым – что может быть привлекательней для архитекторов и строителей на сегодняшний день. Ведь фасады из стекла и легкого металла смотрятся очень выигрышно на фоне однообразия серых безликих высоток. Идеи о том, как облачить фасад в стекло начали появляться у строителей и художников еще в середине прошлого века, однако тогда это были лишь робкие попытки осуществить задуманное, сейчас же, с развитием производства алюминиевых профильных систем и конструкций, любую мечту можно сделать реальностью.

Технологический прогресс позволяет воплощать самые смелые дизайнерские фантазии, и сегодня воздушный полупрозрачный фасад уже не чудо, а объективная реальность. Остеклением фасадов как весьма перспективным строительным направлением сейчас занимаются многие строительные фирмы. Более того, растет широта использования таких систем: сегодня их можно встретить не только в магазинах и офисах, но также и в административных зданиях, больницах и даже жилых домах. Ведь разнообразие форм, моделей и цветов фасадных систем просто поражает! Причудливые архитектурные решения не утяжеляют здания, а наоборот делают его более легким и придают изящества и изысканности.

Об алюминиевых фасадных системах подробнее

Как же происходит чудо? Обычное здание вдруг превращается в красивое, невесомое и совершенно потрясающее по своей конструкции и дизайнерским изыскам, меняя прежний внешний вид просто до неузнаваемости. А достигается это благодаря применению очень эффективной современной строительной технологии – использованию в остеклении фасадов алюминиевого профиля. Использовать этот профиль можно практически везде. Если необходимо остекление холодных витрин или установка стекол в конструкцию фасада, требующего низкой теплопроводности.

Алюминиевая фасадная система может быть изготовлена как с утепляющей прослойкой между деталями секции, так и без нее, поэтому отвечает любым требованиям и подходит для использования в жилых отапливаемых помещениях и даже зимних садах. Можно с уверенностью заявить, что алюминиевые светопрозрачные конструкции — неотъемлемый элемент современного строительства.

Фасадные системы из алюминия прекрасно показали себя при строительстве бизнес-центров, банков, магазинов и супермаркетов, а также госпиталей и административных зданий.

Несмотря на то, что сегодня строительные системы представлены различными материалами для оформления и остекления фасадов используется в основном алюминий. Можно, конечно использовать для этой цели профили ПВХ, но их монтаж и изготовление приемлемо только для конструкций высотой до 2500 мм (то есть до 2,5 метров). На большей высоте эти профили уже не справляются с нагрузкой и могут быть опасны для окружающих. Преимущество же алюминия очевидно – этот металл намного прочнее, совершенно безопасен экологически, тугоплавок и абсолютно пожаробезопасен. Если же говорить о сроке службы алюминиевых профильных систем, то минимальный определяется величиной 50 лет. Другими словами, вы устанавливаете алюминиевые фасады раз и навсегда, и мало какие природные условия смогут как-либо нарушить внешний вид вашего здания. Кроме того, фасадные системы из алюминия отличаются не только отличными техническими характеристиками, но и великолепным внешним видом.

Неоспоримым достоинством применения алюминиевых профилей для фасадных конструкций и входных групп является простота в уходе и неприхотливость. Этот металл не боится ни жары, ни холода, поэтому подходит для любой климатической зоны. Он не подвержен коррозии и даже в случае повреждения защитного окрашенного слоя очень быстро покрывается защитной оксидной пленкой, которая препятствует дальнейшему повреждению металла влагой внешней среды. Алюминиевые фасады экологически безопасны, устойчивы к воздействию кислот, масел и вредных газов, содержащихся в атмосфере, что делает их неприхотливыми и очень удобными в эксплуатации.

Современное строительство просто немыслимо представить без алюминиевых фасадных профилей. Они придают каждому зданию законченный вид и неповторимую индивидуальность.

Что главное в фасаде – стекло или алюминиевый профиль?

Фасадные стекла. «Лицо» здания можно остеклить и вовсе без помощи алюминиевого профиля. Сейчас довольно широко применяется так называемое структурное остекление или безрамное остекление без профиля. При таком способе остекления достигается эффект цельной стены из стекла. Здание кажется как бы игрушечным, воздушным и очень хрупким. Однако не стоит думать, что структурный фасад является непрочным и небезопасным, таким он кажется только на первый взгляд. На самом же деле впечатление обманчиво – безопасность таких конструкций давно уже не вызывает опасений, а прочность и крепость проверены временем.

Стекло для фасадов может быть как совершенно прозрачным, так и тонированным. Тонированные стекла пропускают меньше солнечного света, защищая людей, которые находятся внутри здания от его излишков. Прозрачные же стекла применяются в офисных зданиях и магазинах, где нет необходимости защиты от солнца. Такие стекла создают у людей ощущение близости с природой и неизменно улучшают настроение и работоспособность.

Кроме того, стекло имеет очень важное значение в защите от шума, поскольку обладает выраженными звукоизоляционными свойствами. Звукоизоляция зависит от толщины стекла или стеклопакета, а также от расстояния между стеклами и количества воздуха между ними. Прочность стекол также может быть различной и зависит от желания заказчика и назначения самого здания.

Фасадные профили

Для остекления фасадов зданий применяются не только стекла, в большинстве случаев фасады выполняются с помощью алюминиевых профильных систем и безопасного закаленного стекла. От оконных профилей они отличаются большей несущей способностью, кроме того, с их помощью можно конструировать различные фасады и даже делать светопрозрачные крыши. Алюминиевые системы и стеклопакеты позволяют надежно защитить внутреннее пространство здания от потери тепла, не создавая излишнюю влажность.

Свойства алюминия позволяют использовать его в фасадном остеклении усиливая таким образом прочность и долговечность конструкций, сохраняя красоту и безопасность здания на протяжение многих лет. Невероятная гибкость такого профиля обеспечивает архитекторам простор для фантазии, предоставляя возможность осуществить самые смелые и сложные проекты с минимальными затратами времени и сил.

Общие технические характеристики алюминиевых фасадных профилей

Алюминий характеризуется высокой стойкостью как к механическим повреждениям, так и к воздействию окружающей среды. Этот металл обладает устойчивостью к пыли и атмосферной влаге, а также способен защитить внутреннее помещение от шума и ветра.

Фасадные системы из алюминия абсолютно пожаробезопасны. Температурные перепады, которым они могут подвергаться значительно превышают максимально возможную температуру в обитаемых частях нашей планеты. Только во время технологического процесса металл подвергается воздействию жара в 200 градусов и это далеко не предел.

Алюминиевые фасады просты и надежны в эксплуатации, не требуют никакого дополнительного ухода и характеризуются длительным сроком службы. Кроме того, есть возможность выбирать цветовые решения в любой гамме, что обеспечивает универсальность использования профилей и их функциональность.

Заполнение фасадных систем из алюминия также может быть различным: обычным листовым стеклом, тонированным, узорчатым, закаленным или триплексом. Возможно использование стеклопакетов и сэндвич-панелей.

Кроме того, универсальность профилей и их конструкция позволяет осуществлять всевозможные комбинации систем и разнообразной фурнитуры, а также монтировать окна и двери таких типов, как поворотной, поворотно-откидной и откидной (для фрамуг).

Алюминиевые фасады представляют собой самонесущие конструкции, которые позволяют создавать самые разнообразные конструкции остекления, в том числе и светопрозрачные крыши.

Стоечно-ригельные системы

Системы фасадных алюминиевых профилей бывают нескольких типов, самые распространенные из них стоечно-ригельные, многофункциональные и накладные.

Отличие стоечно-ригельной фасадной конструкции от оконной в том, что вместо горизонтальных импостов в ней используются ригели – более мощные несущие элементы. Это конструкторское решение позволяет наклонять плоскость фасада относительно горизонтальной оси на угол до 15°, не используя при этом дополнительные стойки. Кроме того, данная система позволяет легко монтировать открывающиеся элементы конструкции: окна, двери и входные группы.

Особенность соединения профилей обеспечивает прекрасную дренажную систему – вода по каналам ригелей просачивается в каналы стоек, а оттуда отводится наружу. Небольшая ширина лицевой стороны профилей (50 мм) позволяет создавать максимально легкие и светопрозрачные конструкции. Поскольку система является очень прочной, в качестве заполнения могут быть использованы не только стекла, но и стеклопакеты и даже сэндвич-панели. По теплоизоляционным свойствам предлагаемые для таких систем профили относятся к 1 или 2 классу.

Фасадная алюминиевая система GUTMANN F50

Фасадная алюминиевая система серии F50 является одной из самых удобных и универсальных фасадных профильных систем на рынке. Основным достоинством профилей этой серии является то, что профили, стойки и ригеля в ней одинаковые. Лицевая ширина составляет 50 мм, при том, что монтажная ширина стойки может быть различной и варьировать от 30 до 195 мм.

Совместимость стойки и ригеля позволяет добиться практически полного отсутствия отходов, поскольку нет необходимости подрезать ригель и заниматься обработкой профиля. Это позволяет сократить номенклатуру элементов конструкции и оптимизировать складской запас. Сборка не требует фрезеровки стоечного и ригельного профилей. Конструктивное решение терморазрывов и уплотнений позволяет достичь высоких показателей по отводу конденсата и теплотехнике.

Профили стойки и ригеля с радиусом кромок со стороны помещений при неизменной монтажной ширине составляют не более 0,5 мм для безупречного зрительного соединения ригеля. При этом внутренняя поверхность стойки и ригеля расположены в одной плоскости. Система может применяться для вертикальных и наклонных фасадов из алюминия и стекла с охватом одного или несколько этажей, при высоте здания до 100 м.

Основные характеристики фасадной системы серии F50:

• Коэффициент теплопроводности: от 0,9 до 1,4 Вт/м2°К;
• Ширина лицевой поверхности: 50 мм;
• Глубина заполнения: от 8 до40 мм;
• Диапазон моментов инерции несущих профилей Jx:от 11 до 680 см4.

Поскольку стойка и ригель изготавливаются из профиля с одинаковым сечением, удаление влаги из ригеля в стойку осуществляется через специальный пластиковый изолятор ригеля в вертикальный дренажный паз, находящийся в стойке, а уже оттуда выводится вниз.

Эта фасадная система позволяет работать с нестандартно большими фасадами и проемами, так как конструкция внутренней полости профилей позволяет повышать характеристики по устойчивости и плотности путем вставки усилительного элемента из стали.

Наружные прижимные планки бывают с видимыми или скрытыми креплениями, маленькие и большие, сложные и простые. Это позволяет делать простые конструкции индивидуальными, заметными и запоминающимися.

Система F50 может применяться как для вертикальных, так и для наклонных алюминиевых фасадов, охватывая один или несколько этажей при высоте зданий до 100 метров. Виды и формы фасадных конструкций могут быть также разнообразными: радиусные, угловые (с внутренним и наружным углом), наклонные и другие. Кроме того, возможно изготовление структурного и полуструктурного фасада различных форм и модификаций.

Причины популярности алюминиевых фасадных систем серии F50

Компания Gutmann была основана в 1937 году небольшим заводом по производству проволоки из легких металлов. Уже через сорок лет в 1976 она смогла вывести на рынок первое окно из дерева и алюминия, положив тем самым начало отрасли по производству системных профилей. Сегодня строительные объекты, выполненные с использованием продукции компании Gutmann, есть по всему миру, что говорит о высочайшем качестве продукции, безопасности и надежности их профильных систем. Благодаря постоянной работе инженеров и архитекторов, компания имеет возможность совершенствоваться и постоянно обновлять ассортиментный ряд своей продукции.

Использование алюминиевых фасадов GUTMANN дает сегодня и российским архитекторам и строителям реализовывать самые смелые идеи, предоставляя практически полную свободу при проектировании. Алюминиевые профили для фасадов компании Gutmann производятся по лицензионной технологии на российских заводах, при изготовлении используется только качественное немецкое оборудование и комплектующие или аналоги, имеющие такие же показатели качества, как у фирмы-производителя.

Все элементы фасадных систем проходят обязательный контроль качества в Германии. Это позволяет предоставить клиентам высококачественный западный продукт, конкурирующий по цене с системами отечественных производителей.

Кроме того, одним из важнейших конкурентных преимуществ профилей является относительная простота изготовления конструкции на его основе. Поэтому со сборкой и монтажом может справиться даже компания, не имеющая большого опыта в работе с алюминиевыми конструкциями.

В современных высотных сооружениях применяют только фасадные системы из алюминия, поскольку они выдерживают большие нагрузки, действующие на высоте, сохраняя при этом легкость и воздушность внешнего облика здания с минимальным снижением светового проема. Благодаря легкости алюминия существенно снижается нагрузка на перекрытия и фундамент, облегчается транспортировка и монтаж. Современная фасадная профильная система Gutmann позволяет найти индивидуальный подход к любому архитектурному замыслу, одновременно давая возможность строителям и монтажникам выполнить даже большой объем работ быстро и легко.

Сегодня все больше архитекторов по всему миру выбирают для своих объектов профили компании Gutmann. Самый характерный пример — здание бизнес-центра Indigo Tower в Дубае, построенное в 2009 году. Объект, несомненно, отличается сложностью выполнения и высотностью, что, безусловно, говорит о высочайшем качестве фасадных систем компании.

Алюминиевые фасадные системы GUTMANN – лицо будущего

Современный стиль невозможно себе представить без алюминиевые фасадные системы. Огромные поверхности, заполненные стеклом, создают в помещениях атмосферу легкости и воздушности, заставляя людей почувствовать, что они словно парят над окружающим их пространством. К тому же, такие конструкции создают в помещениях атмосферу, близкую к природе, что повышает работоспособность и поднимает настроение. А внешний вид стеклянного фасада неизменно ассоциируется с успехом, современностью и развитием технологий.

Все конструктивные решения компании соответствуют требованиям европейских (DIN) и российских стандартов. Конструкции успешно прошли испытания в Научно-исследовательском институте г. Розенхайма (Германия) и Научно-исследовательском институте строительной физики (Россия). Благодаря высокому качеству, отличным техническим характеристикам и большим возможностям для проектирования, система GUTMANN поможет воплотить в жизнь самые смелые решения.

Фасадные системы алюминиевых профилей GUTMANN позволяют конструкторам, дизайнерам и архитекторам создавать всевозможные вертикальные поверхности, остекленные в соответствии с новейшими дизайнерскими тенденциями. Это могут быть как причудливо изогнутые фасадные решения, так и витиеватые углы с поворотами и даже светопрозрачные крыши. Ведь разнообразие модификаций и вариантов конструкций систем фасадных профилей открывает поистине безграничные возможности.

Изготовленные по современным технологиям алюминиевые профильные системы серии F50 позволяют значительно повысить тепло- и звукоизоляцию внутренних помещений, создавая прекрасную защиту от погодных условий, атмосферной влаги, а также пыли и шума. Кроме того, они неприхотливы в использовании и имеют очень длительный срок эксплуатации. Применение прозрачных элементов фасада позволяет эффективно использовать дневное освещение внутри зданий, а, значит, экономить энергоресурсы, что, несомненно, делает эти профильные системы системами будущего.

Дефекты фасада: основные виды повреждений и способы устранения

Жилые, общественные и промышленные сооружения и здания способны выдерживать большие нагрузки и имеют продолжительный срок службы. Но с течением времени внешний вид и эксплуатационные характеристики фасадов строительных объектов постоянно ухудшаются. Вследствие температурных изменений, воздействия атмосферных осадков и других факторов возникают дефекты фасада здания, которые при отсутствии своевременного ремонта способны привести к разрушению всей конструкции.

Чтобы предотвратить разрушение и продлить период эксплуатации регулярно необходимо проводить обследование зданий. Это позволит обнаружить изменения в состоянии фасадов и своевременно их устранить.

Типы фасадов и какие дефекты бывают

В зависимости от материала изготовления различают несколько видов фасадов. Каждый вариант обладает определенными характеристиками, которые в процессе эксплуатации объектов составляют как положительные, так и отрицательные моменты.

Дефекты каменных фасадов

К каменным относят стены, выполненные из кирпичной, бутовой или блочной кладки. Характерные дефекты кирпичного фасада следующие:

• наклонные, горизонтальные и вертикальные трещины разного происхождения;
• расслоение и осыпание кладочных швов, сопровождающееся выпадением облицовочных плиток;
• наружное выветривание отдельных участков, приводящее к излишнему влагопоглощению и промерзанию;
• повышенная влажность стен из-за недостаточно вынесенного карниза;
• выпадение кирпичей вследствие эрозийных процессов;
• выпучивание стен;
• наличие высолов на поверхности;
• отклонение от вертикали всей стены или ее отдельных конструктивных элементов;
• отколы углов, выбоины, борозды и другие механические повреждения.

Независимо от типа и масштабности повреждений следует как можно скорее провести ремонтные работы, направленные на устранение дефектов фасадов. В противном случае разрушения будут расширяться, а чем сложнее дефекты, тем более затратным будет ремонт, а также возрастает риск разрушения всей конструкции.

Дефекты железобетонных стен

Железобетонные фасады могут быть монолитными, состоящими из цельной залитой плиты, или сборными, выполненными из специальных стеновых панелей. В ходе обследований наиболее часто фиксируют следующие дефекты фасада из железобетонных панелей:

• коррозионные образования на закладных металлических элементах;
• протекание в местах соединительных стыков и повышенная воздухопроницаемость;
• выпучивание или смещение панельных плит;
• разрушение заделки панелей;
• наличие на стеновых плитах пятен от ржавчины;
• образование плесени и мокрых пятен на поверхности вследствие промерзания, а также наледи и инея при сильных морозах;
• расслоение бетонной смеси;
• обнажение арматуры из-за разрушения верхнего слоя плит.

Чтобы восстановить целостность и функциональность стеновых конструкций и предотвратить дальнейшее их разрушение важно не только оперативно устранить выявленные повреждения, но также установить причины их возникновения и правильно подобрать технологию ликвидации дефектов панельного дома.

Дефекты деревянных стен

В числе самых распространенных повреждений фасадов из древесины следует отметить:

• дефекты окраски деревянных поверхностей;
• просадка углов и выпучивание стеновых поверхностей;
• промерзание стен;
• поражение древесины грибками, насекомыми и загнивание;
• повышенная воздухопроницаемость в местах стыков и пазах;
• дефекты отделки фасадов из дерева: трещины, отслаивание, осыпание;
• сильное промокание стен из-за неплотного прилегания сливных досок.

При обнаружении любого из перечисленных или других факторов следует провести работы по их устранению.

Дефекты оштукатуренных фасадов

Все встречающиеся дефекты оштукатуренного фасада зданий условно разделяют на две основные группы: технологические и эксплуатационные. К типичным повреждениям штукатурного слоя относят:

• усадочные трещины;
• пятна ржавчины на поверхности;
• растрескивание штукатурных покрытий в местах герметизации стыков или на швах кирпичной кладки;
• шелушение и осыпание;
• наличие дутиков – бугорков с белыми пятнами посредине;
• отслаивания облицовочных смесей;
• облезшая краска на отдельных участках поверхности;
• соляной налет.

Чтобы сохранить целостность и привлекательный внешний вид покрытия нужно регулярно проводить профилактическое обследование стен и при выявлении даже незначительных изменений сразу же их устранять. Намного проще и дешевле провести косметический ремонт, нежели капитальный.

Способы устранения дефектов

Фасад не только формирует внешний вид сооружения, но в первую очередь защищает внутренние помещения от агрессивных внешних факторов и обеспечивает комфортные условия пребывания в здании. Специфика ремонта стен напрямую зависит от типа отделки поверхностей.

Устранение трещин

В зависимости от материалов стен и степени их повреждений применяются разные технологии их ремонта:

• глубокие трещины в стенах кирпичного дома устраняются путем частичной разборки конструкции (глубиной не более в полкирпича). В образовавшейся нише заново выполняется кладка с применением новых кирпичей;
• трещина в конструкциях из железобетона вначале расширяется и углубляется, и после зачистки заполняется высокопрочным раствором на основе цемента. При наличии узких трещин растворные смеси вводить нужно специальным шприцом;
• чтобы восстановить штукатурный слой фасада необходимо тщательно очистить поверхность в радиусе на 20 мм вокруг проблемного участка, после этого обработать место дефекта грунтовкой и оштукатурить заново с обязательной укладкой фасадной армирующей сетки из стекловолокна;

Поскольку фасады являются несущими конструкциями, то при устранении трещин желательно дополнительно укрепить стены предварительно нагретыми стальными стержнями. После остывания они сжимаются, стягивая друг к другу края трещин.

При наличии небольших статических трещин образовавшиеся полости нужно заполнить шпаклевкой. При этом использовать лучше составы на основе силикона.

Реставрация деревянных фасадов

Стеновые конструкции из древесины чувствительны к повышенной влажности. Чтобы предотвратить гниение необходимо периодически обрабатывать стены специальными антисептическими растворами. Составы заполняют поры, проникая глубоко в структуру материала, препятствуют впитыванию влаги, защищают от появления плесени и гниения, защищают от насекомых.

Устранение высолов

Наличие солевых разводов на фасадах – довольно распространенная проблема. Возникают такого типа дефекты штукатурки или каменных поверхностей вследствие воздействия талых и ливневых вод.

Очистить фасады от высолов несложно. Нужно просто смыть с поверхности белые пятна с помощью специальных химических составов. Если покрытие в метах дефектов стало рыхлым, то следует удалить разрушенный слой и выровнять стену цементным раствором или шпатлевкой.

Заключение

Обследование фасадов – важное и необходимое мероприятие, позволяющее обнаружить и своевременно устранить все возникшие повреждения.

Выделяют допустимые дефекты и критические. Устранению подлежат обе разновидности, но при выявлении критических ремонт должен проводиться неотлагательно.

Чтобы с точностью установить причины, по которым произошли разрушения поверхностей, следует дополнительно определить прочностные характеристики кладки. Имея эти значения можно рассчитать сопротивление кладки сжатию, для этого используется таблица СНиП с нормативными показателями.

Только соблюдение эксплуатационных условий и регулярные профилактические обследования фасадов помогут продлить долговечность конструкций, избежав при этом полного разрушения зданий или дорогостоящих капитальных ремонтов.

Для заказа услуги обследование фасада на наличие дефектов Вы можете:

• связаться с нашими специалистами по телефонам: 8-800-775-87-88;
• воспользоваться формой обратной связи, размещенной на сайте;
• отправить письмо (в свободной форме) на e-mail – info@stroy-ek.ru с пометкой «Обследование и оценка технического состояния зданий».

Облицовка фасада планкеном: важные аспекты и особенности материала

Планкен – популярный на современном строительном рынке материал, имеющий множество вариантов применения. Наиболее часто его используют для отделки фасадов домов. Технология обшивки несложная, но требует особого внимания и профессионального подхода. Созданием этой экспертной статьи специалисты компании All-About-Planken решили предостеречь домашних мастеров от возможных ошибок при облицовке фасада дома и порчи планкена. Мы раскроем секреты выбора и применения доски, предоставим пошаговую технологию выполнения облицовочных работ с большим количеством фото для наглядности.

1. Основные вызовы, которые могут возникнуть
2. Как сделать правильный выбор: советы экспертов
3. Шаг за шагом: облицовка фасада с использованием планкена
4. Шаг 1 – Подготовка обрешетки
5. Шаг 2 — Монтаж отлива
6. Шаг 3 — Закладывание планкена
7. Шаг 4 — Внедрение световых элементов
8. Шаг 5 — Установка декоративных досок
9. Шаг 6 — Обеспечение вентиляции
10. Шаг 7 — Создание оконных откосов
11. За и против облицовки планкеном
12. Отличия от вагонки: что делает планкен уникальным
13. Область применения: где планкен находит свое применение
14. Фасадные решения
15. Применение в интерьере
16. Оформление заборов

Основные вызовы, которые могут возникнуть

Желание оформить фасад дома планкеном может привести к появлению двух проблем. Под действием влажности дерево имеет свойство расширяться. Это чаще проявляется в местах стыка, когда углы фасада дома запилены под 45°. Чтобы этого избежать, доски покрываются защитными средствами с каждой стороны и на спилах. Так проникновение влаги в планкен минимизируется.

Вторая проблема – деформация досок при расширении – кручение дерева, при котором планкен на фасаде дома выкручен, и произошло повреждение крепежа. Такой неприятности не возникнет, если при креплении к подсистеме применять частый шаг, оставляя минимальное расстояние между крепежными элементами. По углам дома на внутренних частях планкена лучше сделать пропилы до 2/3 толщины доски. Это снимет напряжение, когда древесина расширится. Также важно грамотно обустроить подсистему/обрешетку, выбрать элементы крепежа.

Как сделать правильный выбор: советы экспертов

Выбор планкена для облицовки дома – серьезная и ответственная задача. Материал представляет собой доску из разных пород дерева, все стороны которой обработаны. Стандартные размеры планкена – 15-28 мм толщиной, 70-140 мм шириной, до 600 мм длиной. Для его изготовления чаще всего используют прочную, устойчивую к гниению древесину лиственницы, сосны или ясеня. Более дорогие – дуб, тик, кедр, бук, которые используются для элитной отделки, как на этом фото.

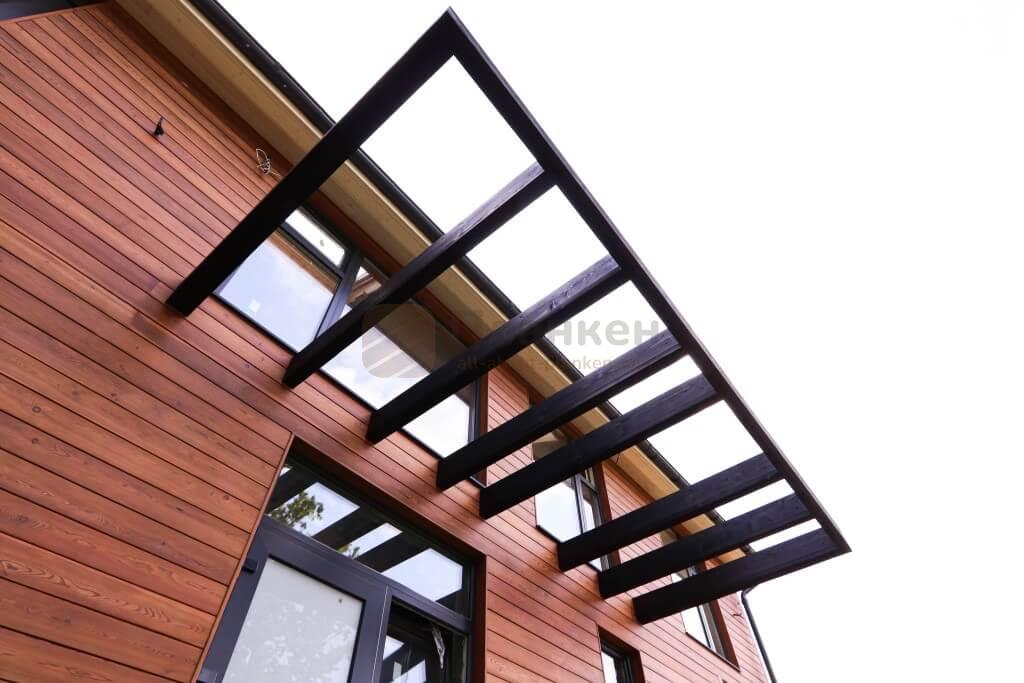

Фото 1. Доска планкен для облицовки фасада дома

Планкен из лиственницы и сосны выпускается в сортах «Экстра», «Прима», которые практически лишены дефектов. Для класса АВ допустимы сучки определенного размера. Для сортов ВС и СД такие изъяны разрешены ГОСТом без указания их размерных параметров. Стоимость материала зависит от вида сырья, используемого для его изготовления, размеров доски, сорта, типа профиля. Чтобы дом имел эстетичный привлекательный вид, как на этом фото, важно выбрать качественный планкен.

Для отделки дома применяется доска с профилем двух типов. Прямой профиль определяется прямоугольным сечением со скругленными углами. Он укладывается и крепится к каркасу. Прямой профиль выбирают, чтобы подшивать свесы кровли, выполнять накладки на углы, наличники, доборы. Между прямым планкеном остается зазор, делающий дизайнерский или архитектурный проект уникальным, стильным.

У скошенного (косого) профиля торцы обрезаются под углом от 45 до 60°. Получается сечение в форме параллелограмма. Для отделки фасада дома такой планкен монтируют внахлест. Он используется с целью скрыть зазоры между досками, прикрепленными к каркасу. При грамотном профессиональном подходе, с учетом общего архитектурного стиля дома, не может быть плохого планкена. Дорогие сорта помогут в оформлении зданий в стилистике Modern и Hi-Tech, а ВС украсит собой сканди и шале. Образцами облицовки фасадов домов можно полюбоваться на этих фото.

Фото 2. Обшивка фасада дома планкеном

Расчет точного количества необходимого планкена выполняют при помощи разных программ в сети Интернет. Они дают возможность увидеть 3D-модель дома и подсчитать, сколько понадобится досок, материала для подсистемы/обрешетки и крепежа. Также программа позволит рассмотреть вариант облицовки материалом со скошенным профилем.

К выбору крепежа также нужно отнестись ответственно. От саморезов со временем появятся темные подтеки, да и сами они портят дизайн фасада. Использование скрытого крепежа обойдется в значительную сумму, а он будет виден в зазорах между рейками. Лучший выход – фиксировать прямой/косой планкен на каркасе гвоздями 18ГА 45 мм при помощи отделочного пневмопистолета. Крепеж должен быть из нержавейки или оцинкованный.

Шаг за шагом: облицовка фасада с использованием планкена

Чтобы отделка дома была качественной и служила долго, необходимо правильно смонтировать подсистему. Ее выбор и установка зависит от типа фасада. Для деревянного (из клееного/профилированного бруса и бревна) характерна усадка, поэтому выбирается определенный вид подсистемы. Для каркасных домов облицовка планкеном наиболее подходит. Обрешетку здесь выполнить проще. Сложный вариант подсистемы, если у постройки – каменные стены. В эту категорию входят фасады из пеноблока, газобетона, ячеистого бетона, полнотелого или пустотелого кирпича, керамзитобетонных блоков, природного камня и других материалов.

Фото 3. Отделка дома термированным планкеном

Шаг 1 – Подготовка обрешетки

Подсистему для отделки фасада не составляют только брусок и крепеж. У каркаса – несколько разновидностей. Недорогую деревянную обрешетку легко устанавливать, что крайне привлекательно. Подсистема для домов с каркасом изготавливается с помощью оцинкованных саморезов, сухих строганных брусков для обрешетки (и контрольной), плит утеплителя, гидроветрозащитной мембраны. Если используется слой утепления толщиной свыше 5 см, применяется перекрестная обрешетка и еще один брусок. Такая подсистема исключит появление мостов холода и предотвратит проседание утеплителя.

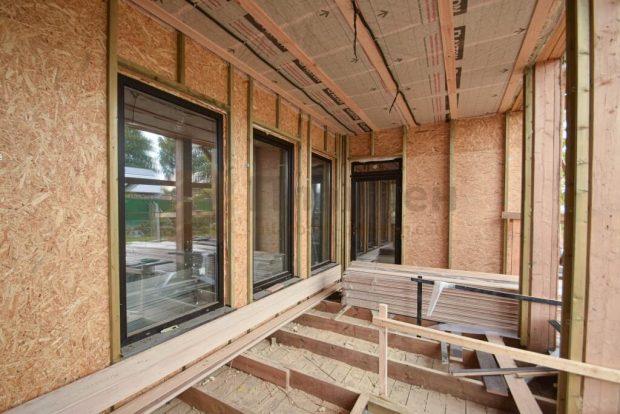

Фото 4. Подготовка обрешетки перед монтажом планкена

Облицовывая брусовый дом, для подсистемы необходима специальная скользящая опора. На ней фиксируется каждый брусок обрешетки с помощью крепежа – самореза с шайбой или пресс-шайбой. Брус и бревна усаживаются в процессе эксплуатации, а подсистема такой конструкции не позволит отделке деформироваться или быть вырванной в размерах целой стены.

Постройки из камня требуют особой технологии возведения подсистемы: оцинкованной или с нанесением цинкового и полимерного покрытия. При отделке фасада планкеном из термодерева необходимо, чтобы срок службы каркаса был соответствующим. Подсистема монтируется из стального/алюминиевого профиля, изготавливаемого в двух видах. Монтаж доски на обрешетку в вертикальном положении выполняется при помощи шляпного оцинкованного профиля, для горизонтального применяется Т-образный.

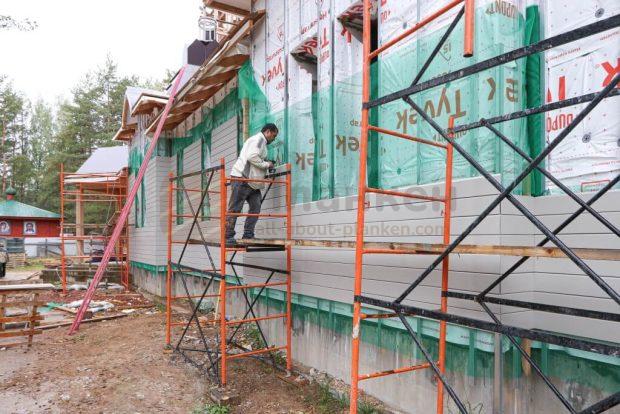

Фото 5. Монтаж планкена на обрешетку

Подсистема монтируется на фасад, чтобы установить профиль, используется кронштейн 5 см. Это если не будет слоя утепления. С утепляющим материалом используется кронштейн больших размеров, который избавляет от необходимости установки перекрестной обрешетки. Сначала сверлом в фасаде выполняется отверстие под дюбель для нужного крепежа, устанавливается термопрокладка и кронштейн на усиленной шайбе. После фиксации утеплителя на кронштейн крепится профиль. Подсистема под планкен может быть из деревянного бруска вместо оцинкованного металлического профиля.

Шаг 2 — Монтаж отлива

Отливы устанавливаются перед монтажом отделки. Их форма и размеры определяются интернет-программой, создающей дом в 3D-формате.

Шаг 3 — Закладывание планкена

Материал для обшивки покрывают воском и наносят окрашивающий состав со всех сторон, согласно инструкции. Для подгона доски по размерам, используется торцовка. Верстак оснащается упором на нужном расстоянии, чтобы не замерять каждый планкен.

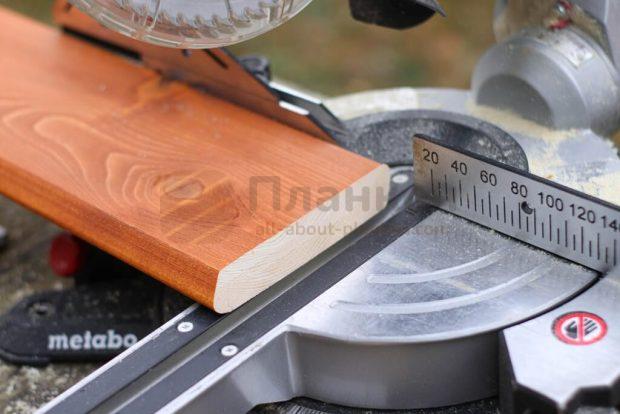

Фото 6. Торцовка материала перед монтажом

Сначала закрепляют первую (стартовую) планку. Монтаж проводится в горизонтальном положении. Ориентиром служит нижняя кромка планкена во втором ряду. Затем брусок демонтируют, заменяя элементом отделки первого ряда.

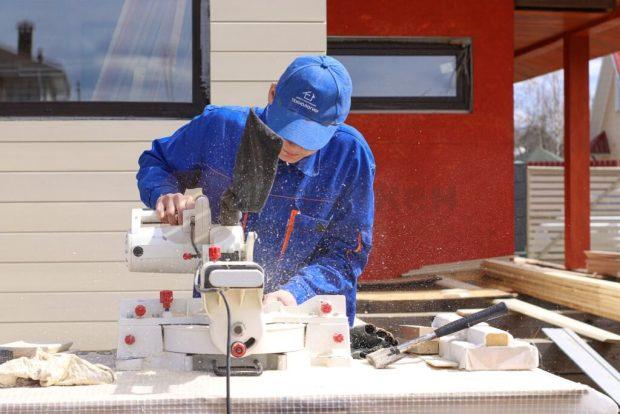

Фото 7. Подготовка материала перед монтажом
Кляймеры размещают между стартом и второй горизонталью, устанавливая саморезами в обрешетку. Каждую панель прикладывают к месту монтажа и помечают карандашом пересечение с каркасом. Крепеж, например кронштейн, устанавливается строго по меткам с тыльной стороны доски. На углу дома планку подрезают под углом 45°, обрабатывая место среза антисептиком.

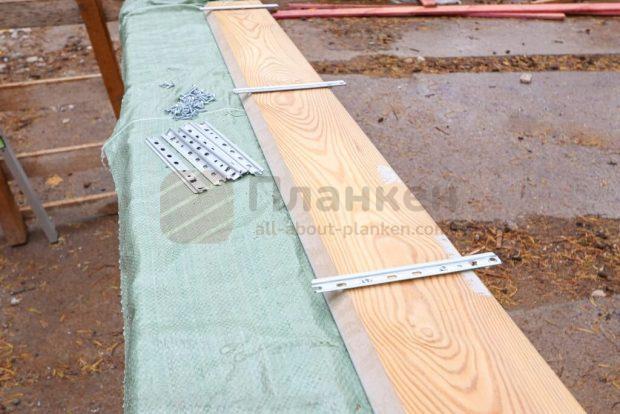

Фото 8. Закрепление крепежа на пласте планкена
Панели крепятся к обрешетке так, чтобы все их части совместились, соединяются саморезами. Необходимо оставлять между рядами компенсационный зазор до 0,1 см для возможного влажностного расширения древесины. Можно использовать пластиковые вставки. Аналогично на подсистему укладываются остальные ряды. В конце – стартовая планка демонтируется и строго по уровню фиксируется первый ряд.

Шаг 4 — Внедрение световых элементов

После завершения монтажных работ по обшивке планкеном нужно установить источники света. Чтобы облегчить задачу, используется шаблон из картона в форме светильника. Маркером на доску наносится контур, по которому электролобзиком будет вырезано отверстие. Оно служит для заведения кабеля, которым осветительные устройства подключаются к электросети.

Шаг 5 — Установка декоративных досок

Отделывая дом планкеном, необходимо зафиксировать на подсистеме свесы и декоративные доски. Рейки монтируются с полоски над отливом, чтобы стык получился именно здесь. Тогда не придется ничего подрезать.

Фото 9. Подготовка схемы монтажа планкена

Шаг 6 — Обеспечение вентиляции

Когда монтаж реек закончен, следует вырезать воздуховод. Он необходим для создания вентиляции в подкровельном пространстве.

Шаг 7 — Создание оконных откосов

Обрезки планкена подойдут для обустройства откосов. Отливы вырезают ножницами по металлу и монтируют, применяя строительную пену.

За и против облицовки планкеном

Планкену из лиственницы и других видов деревьев свойственны определенные преимущества и недостатки, как и остальным строительно-отделочным материалам. Их обязательно необходимо учитывать при принятии решения об использовании изделий для выполнения отделки дома.

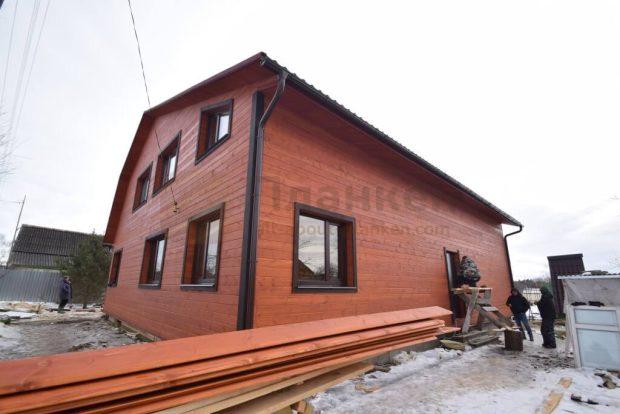

Фото 10. Выбор планкена для фасада дома

Плюсы использования планкена:

• доска – долговечная, не гниет, не боится воздействия влаги;
• планкен подходит к оформлению фасадов дома в любой стилистике, выглядит дорого и презентабельно;
• имеет малую массу, вместе с подсистемой/обрешеткой не перегружает фундамент, несущие опоры;
• изготавливается из натурального дерева с красивым природным рисунком структуры;
• при изготовлении планкена не используются синтетические добавки, токсичные вещества;
• экологичный материал, безопасный для человека и окружающей среды;
• планкен используется для создания вентилируемых фасадов;
• может дополняться слоями тепло- и шумоизоляции;
• не требует дополнительного окрашивания и ухода в процессе эксплуатации, так как обработан антисептиком на производстве;
• планкен не повреждается насекомыми-вредителями, грибком;
• технология монтажа не требует выравнивания поверхности стен перед установкой подсистемы и обшивкой;
• максимально скрывает любые дефекты фасада дома;
• облицовка обеспечивает естественную циркуляцию воздуха, позволяя стенам «дышать» без образования конденсата;
• доска укладывается множеством разных способов, чтобы придать фасаду дома яркий индивидуальный стиль;
• изготовление подсистемы и обшивки из планкена выполняются в короткий срок;
• при необходимости замены доски не придется выполнять демонтаж всей облицовки.

Основные недостатки

У использования планкена для оформления фасада дома имеются и минусы. Он стоит недешево, так как изготавливается из натурального дерева. Особенно дорогие доски из дуба, кедра, зато они придают дому благородный солидный вид. Можно приобрести планкен дешевле, например, из лиственницы или сосны, либо сортом ниже. Вместо сортов «Экстра» или «Прима» иногда отдают преимущество классу АВ или даже ВС, для дачного дома, бани, гаража. СД больше подходит для заборов. Выбор зависит от возможностей бюджета.

Второй недостаток – по сравнению с кирпичом или камнем планкен проигрывает в прочности и долговечности. Если грамотно выбрать качественную доску нужного сорта и установить на правильную подсистему, она прослужит до трех десятков лет. Компания All-About-Planken предлагает вам приобрести сертифицированный планкен из лиственницы, сосны, других пород деревьев напрямую от производителя.

Отличия от вагонки: что делает планкен уникальным

Загородные дома облицовываются вагонкой на протяжении многих лет. Название материала произошло от его первоначального применения – как утеплителя пассажирских вагонов поездов. Материалом для изготовления вагонки также служит натуральная древесина сосны, лиственницы, других пород. Все же планкен имеет ряд преимуществ, поэтому более популярен для отделки домов. Он выпускается в больших габаритах – по толщине и длине, имеет повышенную устойчивость к деформации и износу.

При монтаже вагонки на фасад фиксация на подсистему осуществляется при помощи замков, которыми она оснащена. Если одна доска придет в негодность, придется демонтировать конструкцию отделки дома полностью. Прямой и косой планкен на подсистеме можно заменить без разбора обшивки фасада. Он является более технологичным и практичным отделочным материалом, крепится к каркасу кронштейнами, другим крепежом.

Область применения: где планкен находит свое применение

Иногда прямой и косой планкен называют фасадной доской, но это неправильно, ведь сфера его применения – огромна. Он используется для облицовки домов снаружи и помещений внутри. Обшивку с улицы выполняют с возведением подсистемы из профиля или созданием деревянной обрешетки, использованием кронштейнов для фиксации на каркасе. Так можно отделывать фасады домов, дач, бань, подсобных построек. Во внутренних пространствах кафе и ресторанов, туристических комплексов и баз отдыха, храмов также используется планкен, что отображено на фото.

В домах обшиваются потолки и стены, выполняется облицовка душевых и ванных комнат, саун, балконов и лоджий, чердаков и мансард. Здесь экономичнее использовать планкен из лиственницы и сосны сортов АВ, ВС имеющий прямой или скошенный профиль. Для дополнения ландшафтного дизайна из досок изготавливаются декоративный штакет и мостики, ограждения и заборы.

Фасадные решения

Планкен является универсальным стройматериалом. Чтобы облицевать фасад загородного дома, лучше использовать доску из кедра, дуба, тика – твердых, влагостойких пород. Для отделки дачного дома, террасы, беседки, бани можно воспользоваться планкеном сортов АВ и ВС из ясеня, сосны и лиственницы. Подсистема устанавливается с применением брусков, оцинкованного металлического профиля.

Фото 11. Подшив свесов крыши планкеном.

Применение в интерьере

Прямой планкен, как и со скошенным профилем используется не только снаружи дома, но и внутри. Он может выполнять функцию дополнительного утеплителя помещения или служить декоративным элементом. Выбирая породу древесины, из которой изготавливается планкен, нужно обращать внимание на ее структурный рисунок, оттенок. В зависимости от назначения помещения, для внутренней отделки можно выбрать прямой планкен сортов АВ, ВС. Доски укладываются в разном порядке, чтобы подчеркнуть декоративность отделки дома.

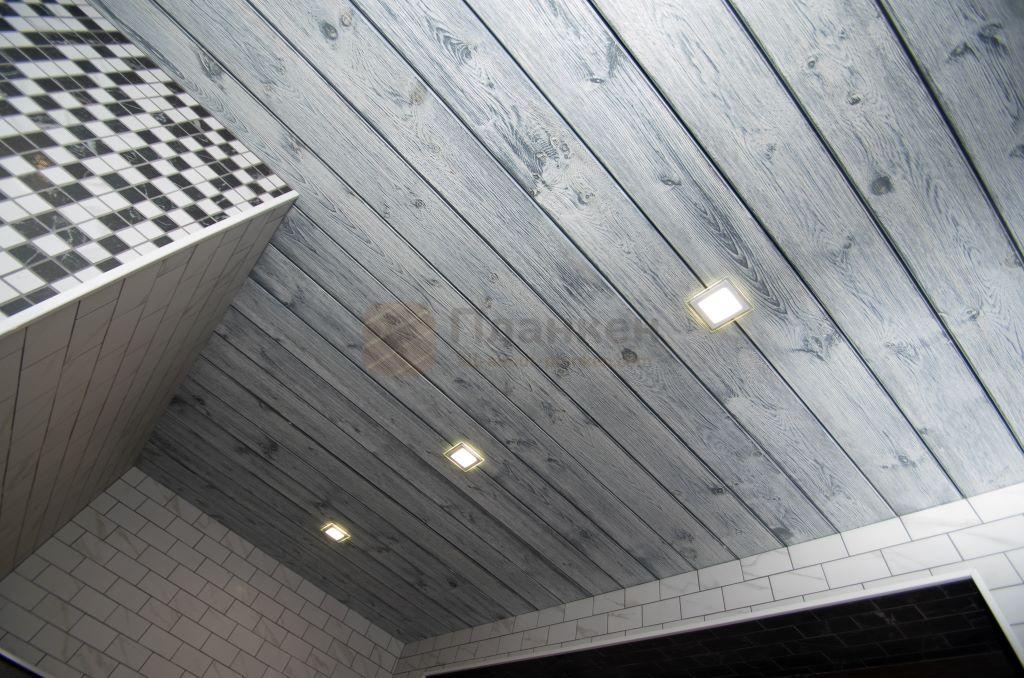

Фото 12. Планкен на потолке внутри дома

Оформление заборов

Для использования планкена в качестве ограждений подходят доски из лиственницы, сосны, ели. Не обязательно приобретать материал дорогих сортов, даже АВ. Если производитель надежный, а планкен качественный, то можно отдать предпочтение классам ВС и СД. Такой забор не станет надежной защитой двора, но будет красивым декоративным дополнением ландшафтного дизайна участка.

В В каталоге компании All-About-Planken представлен планкен, изготовленный со строгим соблюдением технологии производства и требований ГОСТа. Мы реализуем по доступной стоимости доску из сосны, лиственницы, другой древесины. Всегда в наличии прямой и скошенный планкен. Вы можете выбрать материал любых размеров и сортов – от «Экстра» до АВ, ВС, СД по фото и описанию на сайте.
