Проблемы уклонов в построении труб к фитинингам
Здравствуйте.
Мне надо было создать свои фитинги и это было сделано. Проблема — уклоны. Прорисовываю трубы — нормально, начинаю задавать уклоны —
«Заданное значение уклона невозможно применить к данной трубе. Проверьте присоединенные элементы и убедитесь в том, что они не накладывают зависимости на уклон»
«Не найдено решение для авторазводки.»
Смотрела видео в инете — говорят, что неправильно привязаны диаметры соединения трубопроводов в семействах углов и тройников, но это не точно.
Короче, у меня ничего не получилось. Сижу кустарным производством занимаюсь — отсоединяю трубу от всех элементов и задаю каждому участку трубы уклон, по разрезам все выравниваю.
Помоготи, чем могите, пожалуйста
| Тройник ПВХ.rfa (684.0 Кб, 9 просмотров) |
| Угол ПВХ 45 и 90 гр..rfa (424.0 Кб, 10 просмотров) |
Заметки о Revit и том, что с ним связано
Блог посвящен семейству Autodesk Revit, а также связанным с ним продуктам. В ходе моей работы мне приходится регулярно проводить обучение, решать технические вопросы, а в последнее время руководить процессами внедрения и выполнением других, близких задач. Так как мой опыт работы с продуктами достаточно большой (более 4 лет), то на данном ресурсе я делюсь опытом и наработками, чтобы помочь коллегам и единомышленникам успешно работать с программой.
Страницы
воскресенье, 6 июля 2014 г.
Autodesk Revit MEP не строит воздуховоды и трубы в новом проекте — как победить?
У начинающих пользователей часто бывает, что открыв свой архитектурный проект в Revit или Revit MEP, они могут построить лишь прямые участки воздуховодов, кабельных лотков или труб, без соединительных деталей. При попытке построить сегменты, соединенные под углом, Revit отказывается это делать:
Если попытаться вручную указать начало нового сегмента трубы или воздуховода на конце старого, то Revit вообще выдаст ошибку «Не найдено решение для авторазводки»:
На самом деле все предельно просто.

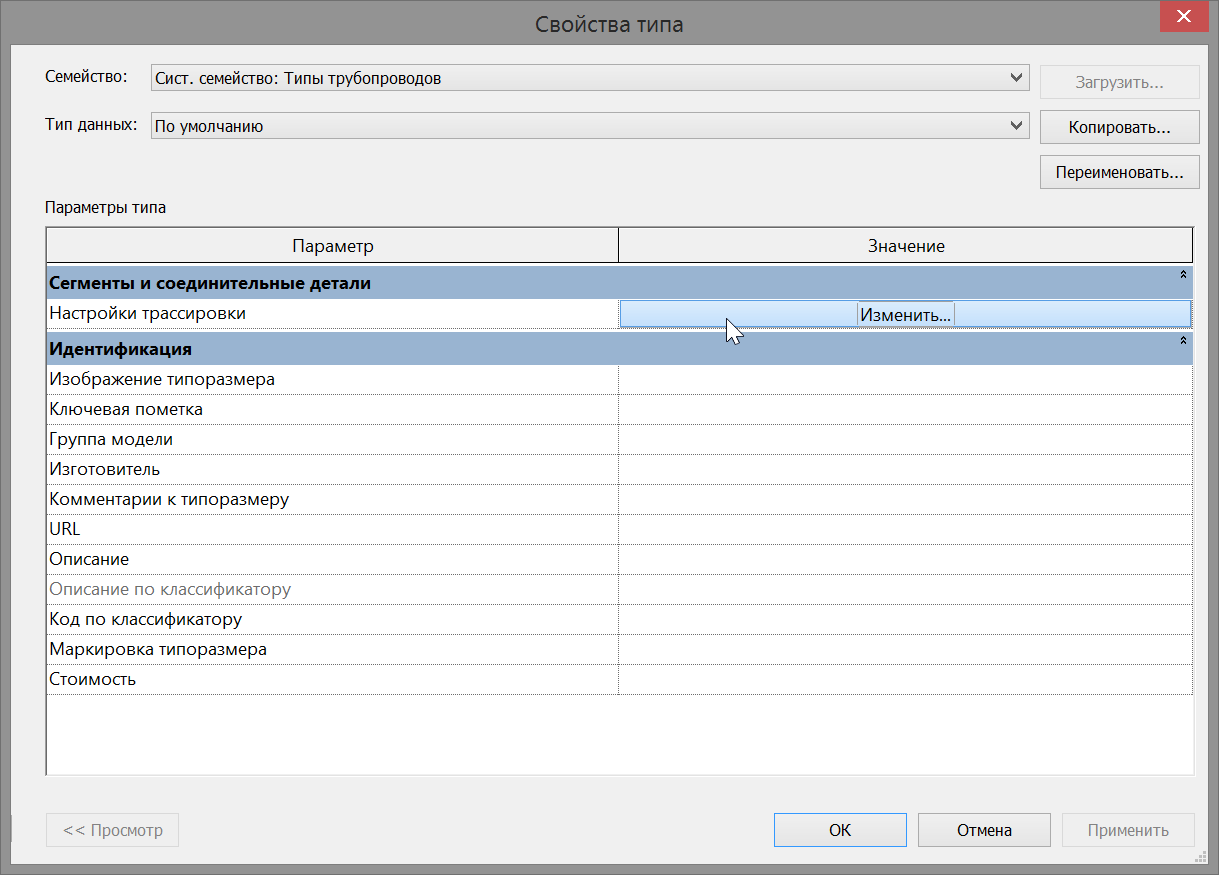

В текущем проекте отсутствуют соединительные детали, необходимые для построения цепей линейных инженерных объектов — это можно проверить в свойствах типа элемента.

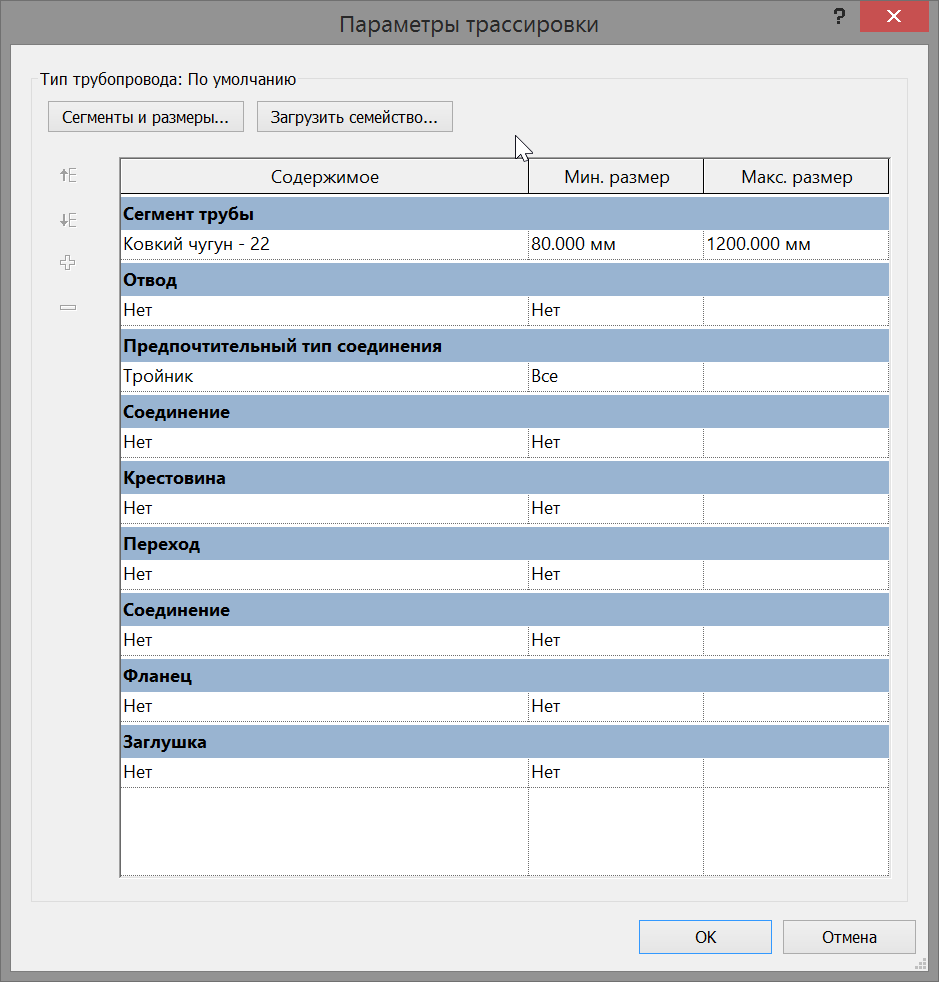

Изменить тип — Настройки трассировки:
Так как для всех соединительных деталей стоит «Нет», то у программы просто нет элементов для формирования соединения.
Как это решить? Есть 2 способа:
1. Наиболее правильно с технической точки зрения — делать инженерную часть проекта в отдельном файле (см. видеокурс по Revit MEP). Для инженерного проекта выбрать соответствующий шаблон, в котором данные соединительные детали подгружены.
2. Работать в одном файле, добавив необходимые семейства и настроив типы. Это худший вариант, т.к. вес проекта сильно увеличивается, замедляется скорость работы, появляется много проблем в организации данных и т.д. Я могу его рекомендовать для небольшого числа частных случаев. Наиболее просто настроить общий проект для инженерии можно используя опцию «Копировать стандарты проекта» (вот отдельная запись про использование опции):
Успехов в Revit-начинаниях!
Александр Высоцкий
Руководитель компании Vysotskiy consulting
Авто ризованный учебный центр Autodesk
Autodesk Approved Instructor
Autodesk Revit Architecture 2013 Certified Professional
Обучение Revit, комплексное внедрение, консультации,
конвертация из/в AutoCAD, базы оборудования (семейства)
e-mail: me@AVysotskiy.com
тел.: +7(911) 826-98-94
Skype: VisikPro
Блог: www.AVisotskiy.com
Я в соцсетях:
Соединения труб разных уклонов
Пытаемся моделировать магистральный трубопровод. Столкнулись со следующей проблемой: Ревит упорно не желает моделировать нестандартный отвод при минимальной разнице клонов двух участков. Либо ругается, что не найдено решений авторазводки, либо выравнивает один из уклонов к другому и формирует сплошной участок. Буду благодарен за любой совет. Спасибо!
Метки темы
ВК труба уклон
14.03.2023 20:08
(@muratovbim)
106 Сообщения
11 56 36
@tzameti19 Ревит не может построить отвод с углом меньше то 5°, то ли 3 или 4. Кароч, просто не может. Нужно отдельное семейство делать специальное, в котором разрешить управление уклоном у соединителя и потом руками «гнуть» трубу на нужный угол
Привет, ревитчики!
—
ОТВЕТ ПОМОГ? ЖМИТЕ ГАЛОЧКУ — УТВЕРДИТЕ РЕШЕНИЕ
—
Автор ADSK-шаблонов 2021 по разделам ОВ и ВК
Блог про Revit для инженеров
Телеграм-канал блога
Добавить комментарий
Добавить комментарий
14.03.2023 10:55
(@selbultekov)
39 Сообщения
15 14 8
@tzameti19 Попробуйте посмотреть в настройках углов. Управление => Настройки MEP => Настройки систем ОВиВК
В параметрах труб поставьте использовать любой угол
Добавить комментарий
Добавить комментарий
17.03.2023 09:23
Автор темы
3 Сообщения
2 1 0
Спасибо всем за ответы!
В англоязычных интернетах поднятую мной проблему связывают с неспособностью Ревита создавать линии (дуги) меньше 0,8 мм. Якобы, в отводе менее 5° как раз такие короткие линии и присутствуют. Но на форумах заморских это все обсуждали еще в 2016 году, а как известно, проблему с линиями менее 0,8 мм решили начиная с версии 2019 года.
В целом, покрутил все это дело вручную, вбивая изменения в угол поворота вплоть до сотых долей. Результат на скриншоте. Дальше Ревит ругается и отвод не создает. Причем, если открыть семейство отвода и вручную вбивать угол поворота, он спокойно все формирует вплоть до 1° и менее.
Ну и еще как вариант решения — соединять данные нестандартные углы поворота гибким трубопроводом.
Добавить комментарий
Вадим Муратов 18.03.2023 06:46
@tzameti19 нет, дело не в дугах меньше 0,8 мм, иначе они бы ломались и в редакторе. Дело в ограничениях АПИ, которое почему-то не может строить такие отводы
