Т1 т2 т3 т4 теплоснабжение расшифровка
На тепловых схемах котельных какждый трубопровод имеет свое обозначение.
Например:
Т1.1 — Трубопровод прямой к потребителю
Т 91 — Трубопровод питательной воды
Обозначения идут не по порядку. Некоторых групп просто нет на схеме.
Значит они где-то прописаны, в каком-то нормативном документе.
Где можно найти перечень обозначений всех трубопроводов в котельной?
Всем спасибо за ответы.
21.11.2007, 21:54
ГОСТ 21.205-93:
3 Теплопровод:
а) общее обозначение Т0
б) трубопровод горячей воды для отопления и вентиляции (в т.ч. кондиционирования), а также общий для отопления, вентиляции, горячего водоснабжения и технологических процессов:
— подающий Т1
— обратный Т2
в) трубопровод горячей воды для горячего водоснабжения:
— подающий Т3
— циркуляционный Т4
г) трубопровод горячей воды для технологических процессов:
— подающий Т5
— обратный Т6
д) трубопровод:
— пара (паропровод) Т7
— конденсата (конденсатопровод) Т8
Для теплопроводов, приведенных в таблице 8 (т.е. то, что приведено выше), при разных параметрах теплоносителя следует принимать обозначения:
— от Т11 до Т19 и от Т21 до Т29 для трубопроводов, указанных в пункте 3, перечисление б);
— от Т31 до Т39 и от Т41 до Т49 для трубопроводов, указанных в пункте 3, перечисление в);
— от Т51 до Т59 и от Т61 до Т69 для трубопроводов, указанных в пункте 3, перечисление г);
— от Т71 до Т79 и от Т81 до Т89 для трубопроводов, указанных в пункте 3, перечисление д).
Для теплопроводов, не предусмотренных таблицей 8, следует принимать обозначения от Т91 до Т99 независимо от вида транспортируемой среды и ее параметров.
Классификация т3-т4 по расположению источника тепла
Классификация горячего водопровода Т3-Т4 по расположению источника тепла показана на рис. 7.
Необходимо отметить, что наружных сетей горячего водопровода обычно не прокладывают, то есть горячий водопровод Т3-Т4 это типично внутренний водопровод. Классификация, показанная на рис. 7 отражает тот факт, что централизованно или местно решается расположение источника тепла. В крупных и средних городах тепло несут наружные водяные теплосети Т1-Т2 и заводят тепло в здания отдельными вводами Т1-Т2. Это централизованные системы теплоснабжения. В малых городах и населённых пунктах источник тепла находится в доме или квартире это домовая котельная или водогрейная колонка, работающая на газе, мазуте, нефти, угле, дровах или электричестве. Это местная система.
Открытая система горячего водопровода (см. рис. 7) берёт воду из обратного трубопровода теплосети Т2 непосредственно, напрямую, и далее вода поступает по трубе Т3 к смесителям в квартиры. Такое решение горячего водоснабжения не самое лучшее с точки зрения обеспечения питьевого качества горячей воды, так как вода идёт фактически из системы водяного отопления. Однако такое решение весьма недорогое. Таким способом, например, снабжается большинство зданий правобережья г. Омска.
Закрытая система горячего водопровода (см. рис. 7) берёт воду из холодного водопровода В1. Вода нагревается с помощью водонагревателей-теплообменников (бойлеров или скоростных) и поступает по трубе Т3 к смесителям в квартиры. Часть неиспользованной горячей воды циркулирует внутри здания по трубопроводу Т4, что поддерживает постоянную необходимую температуру воды. Источником тепла для водонагревателей служит подающая труба теплосети Т1. Такое решение горячего водоснабжения уже лучше с точки зрения обеспечения питьевого качества горячей воды, так как вода берётся из системы хозяйственно-питьевого водопровода В1. Таким способом, например, снабжается большинство зданий левобережья г. Омска.
Элементы т3-т4
Элементы горячего водопровода Т3-Т4 рассмотрим на примере рис. 8.
1 ввод теплосети в техподполье здания. Это не элемент горячего водопровода.
2 тепловой узел. Здесь реализуется схема (открытая или закрытая ) горячего водопровода.
3 водомер на подающей трубе горячего водопровода Т3 у теплового узла.
4 разводящая сеть подающих трубопроводов Т3 горячего водопровода.
5 подающий стояк Т3 горячего водопровода. В его основании устанавливают запорный вентиль.
6 полотенцесушители на подающих стояках Т3.
7 квартирные водомеры горячей воды на поэтажные подводках Т3.
8 поэтажные подводки горячей воды Т3 (обычно 15 мм).
9 смесительная арматура (на рис. 8 показан смеситель общий для умывальника и ванны с душевой сеткой и поворотным изливом).
10 циркуляционный стояк Т4 горячего водопровода. В его основании тоже устанавливают запорный вентиль.
11 отводящая сеть циркуляционных трубопроводов Т4 горячего водопровода.
12 водомер на циркуляционной трубе горячего водопровода Т4 у теплового
Внутренняя канализация зданий
Внутренняя канализация зданий — это система трубопроводов и устройств, отводящих сточные воды из зданий, включая наружные выпуски до смотровых колодцев.
В состав внутренней канализации входят:
1) санитарно-технические приборы и приёмники сточных вод;
2) раструбные трубопроводы;
3) соединительные фасонные детали;
4) устройства для прочистки сети.
Условные обозначения по внутренней канализации см. выше.
Классификация внутренней канализации
Классификация внутренней канализации изображена на рис. 9.
Таким образом, внутреннюю канализацию на схемах и чертежах в отечественной документации обозначают буквой русского алфавита К.
Внутренняя канализация имеет следующие разновидности:
К1 — бытовая канализация (по-старому: «хозяйственно-фекальная канализация»);
К2 — дождевая канализация (или «внутренние водостоки»);
К3 — производственная канализация (общее обозначение).
Санитарно-технические приборы и приёмники сточных вод
Санитарно-технические приборы и приёмники сточных вод первыми в канализации принимают стоки. Вот наиболее применимые в бытовой канализации К1 санитарно- технические приборы:
Писсуары применяют для общественных туалетов, а души-биде для комнат гигиены женщин.
В полу общественных туалетов и мусорокамер зданий в К1 устанавливают напольные трапы (разновидность воронок) из чугуна или пластмассы по ГОСТ 1811-97 соответственно диаметром 50 мм и 100 мм, согласно СНиП 2.04.01-85.
В дождевой канализации К2 на кровлях зданий устанавливают водосточные воронки: колпаковые (для неэксплуатируемых кровель) или плоские (для эксплуатируемых кровель).
В производственной канализации К3 применяют следующие приёмники сточных вод: трапы, ванны, напольные решетки с гидрозатворами и без гидрозатворов, лотки.
Условные обозначения санитарно-технических приборов и приёмников сточных вод см. выше.
Сифоны и гидравлические затворы

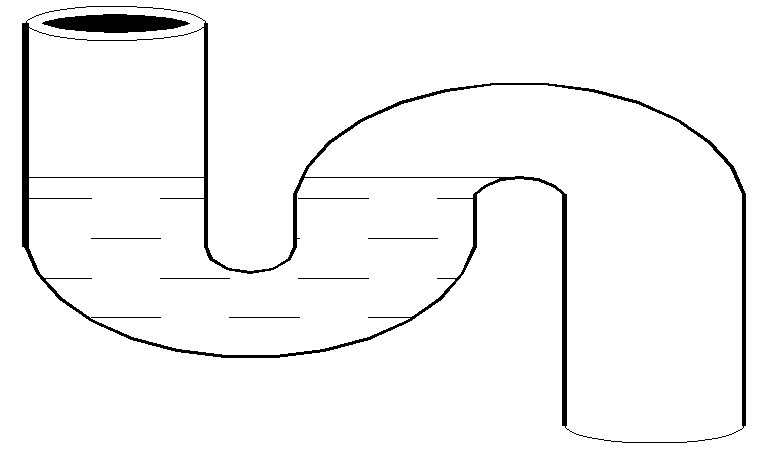

Сифоны и гидравлические затворы располагают сразу под санитарно-техническими приборами и приёмниками сточных вод. Принцип их действия можно рассмотреть на примере сифона коленчатого типа, устанавливаемого под умывальником или кухонной мойкой (рис. 10).
За счёт изогнутости трубы сифона в виде петли в нём всегда остаётся вода, создающая гидравлический затвор, то есть водяную пробку, препятствующую проникновению запахов из системы канализации в помещения зданий.
Условные обозначения сифонов см. выше.
Канализационные раструбные трубопроводы
Трубы для канализации применяют раструбные. Рáструб это уширение на одном конце трубы, служащее для соединения с другими трубами или с фасонными деталями (рис. 11). Раструбы должны быть направлены против движения сточных вод.
Диаметры труб внутренней канализации чаще всего применяют 50 мм и 100 мм. В бытовой канализации К1 трубы 50 мм используют для отведения сточных вод от умывальников, моек и ванн. Трубы 100 мм служат для присоединения унитазов.
По материалу наибольшее распространение получили чугунные и пластмассовые трубопроводы.
Чугунные канализационные трубы 50 мм и 100 мм применяют по ГОСТ 6942-98 «Трубы чугунные канализационные и фасонные части к ним» (введён с 1 января 1999 г.). Они могут быть длиной 750 мм, 1000 мм, 1250 мм, 2000 мм, 2100 мм, 2200 мм. Покажем обозначение марки трубы. Например, труба чугунная канализационная 100 мм длиной 2000 мм обозначается в спецификациях так:
Раструбный стык чугунных труб зачеканивают смоляной или битумизированной пеньковой прядью (кáболкой) и замазывают расширяющимся цементным раствором (см. рис. 11).
Пластмассовые канализационные трубы диаметрами 40, 50, 90 и 110 мм применяют по ГОСТ 22689-89* «Трубы полиэтиленовые канализационные и фасонные части к ним». Их изготавливают из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Они предназначены для систем внутренней канализации зданий с максимальной температурой сточной жидкости +60 °С и кратковременной (до 1 мин) +95°С. Это является недостатком полиэтиленовых труб.
Раструбный стык пластмассовых трубопроводов уплотняют резиновым кольцом, которое вставлено в паз раструба. С силой вдвигая трубу в раструб, получают необходимое уплотнение стыка за счёт обжатия резинового кольца.
Уклоны внутренней канализации обычно не рассчитывают, а назначают конструктивно так:
для 50 мм уклон 0,035;
для 100 мм уклон 0,02.
Условные обозначения канализационных трубопроводов см. в . Полный перечень условных обозначений см. в ГОСТ 6942-98 «Трубы чугунные канализационные и фасонные части к ним» (введён с 1 января 1999 г.).
Буквенно-цифровое обозначение трубопроводов
Правила, прописанные в ГОСТ 21.205–93, регламентируют то, каким именно образом на чертежах должны наноситься буквенно-цифровые обозначения трубопроводных сантехнических систем, которые относятся к наружным сетям теплоснабжения, канализации и водоснабжения, а также к внутренним водопроводным и канализационным сетям, сетям отопления, системам вентиляции и кондиционирования воздуха.
Примечание:
Для тех трубопроводных систем канализации и водопровода, которые таблицей не предусматриваются, нужно принимать обозначения, устанавливая порядковую нумерацию, являющуюся продолжением той, что указана в таблице.
Если производственный или хозяйственно-питьевой водопровод одновременно выполняет роль еще и противопожарного, то ему присваивается точно такой же номер, что и производственному или хозяйственно-питьевому. При этом на чертеже наносят соответствующее разъяснение.
Трубопровод
В современной технике трубопроводами именуют такие устройства, которые предназначаются для транспортировки разнообразных жидких, газообразных и сыпучих сред. Основными составными частями трубопроводных систем являются: прямые трубы, которые плотно соединены между собой; подвески и опоры; контрольно-измерительная аппаратура; запорно-регулирующие устройства; крепежные элементы; уплотнения и прокладки; средства автоматики.
Помимо этого к элементам трубопроводных систем относятся и материалы, необходимые для того, чтобы обеспечивать эффективную защиту всех указанных выше составных частей от пагубного воздействия пониженных и повышенных температур, а также от электрохимической коррозии.
Местами расположения элементов трубопроводных систем являются их разветвления, повороты, а также переходы на другой диаметр. Они служат для того, чтобы обеспечивать длительный срок службы системы в целом, а также герметичность всей конструкции. Практика показывает, что без таких элементов, как отводы, тройники и переходы сейчас не реализовывается практически ни одна трубопроводная система.
Свойства жидкости
Жидкостями называют те вещества, которые находятся в жидком агрегатном состоянии. Оно, в свою очередь, является промежуточным между агрегатным состоянием твердым и газообразным. Жидкость имеет также такое свойство, которое не встречается более ни у одного другого агрегатного состояния: она способна под воздействием касательных механических напряжений менять свою форму в практически неограниченных пределах. При этом механические напряжения могут быть очень малыми, а объем жидкости остается неизменным.
Еще одним важнейшим свойством, присущим всем жидкостям, является поверхностное натяжение. Его нет ни у газов, ни у твердых тел, а объясняется оно следующими причинами: из-за того, что баланс действующих на молекулы поверхности сил нарушается, появляется определенная новая, направленная внутрь вещества результирующая сила. Именно этим и объясняется то обстоятельство, что поверхность жидкости всегда «натянута». Если рассматривать эту ситуацию с точки зрения физики, то можно утверждать, что поверхностным натяжением является ни, что иное, как та сила, благодаря которой молекулы жидкости не перемещаются с ее поверхности в глубинные слои. Именно сила поверхностного натяжения объясняет форму падающих капель любой жидкости.
«САНИТАРНЫЕ ПРАВИЛА УСТРОЙСТВА И ЭКСПЛУАТАЦИИ СИСТЕМ ЦЕНТРАЛИЗОВАННОГО ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ» (утв. Главным государственным санитарным врачом СССР, Минздравом СССР от 15.11.88 N 4723-88)
1. Закрытая система теплоснабжения — система теплоснабжения, при которой вода для горячего водоснабжения нагревается в водонагревателях (бойлерах) (рис.1).
Рис.1. Схема закрытой системы теплоснабжения
2. Открытая система теплоснабжения — система теплоснабжения с непосредственным разбором воды из тепловой сети на горячее водоснабжение (рис.2).
Рис.2. Схема открытой системы теплоснабжения
3. Система теплоснабжения с отдельными сетями горячего водоснабжения — характеризуется непосредственным нагревом воды централизованного хозяйственно-питьевого водоснабжения при отсутствии связи между системами отопления и горячего водоснабжения (рис.3).
Рис.3. Схема теплоснабжения с отдельными сетями горячего водоснабжения
Обозначения к рисункам 1-3
В1 — хозяйственно-питьевой водопровод
ВП — то же, после водоподготовки
Т1 — подающий трубопровод тепловой сети
Т2 — обратный трубопровод тепловой сети
ТП — подающий трубопровод системы отопления
Т21 — обратный трубопровод системы отопления
Т3 — подающий трубопровод горячего водоснабжения
Т4 — циркулярный трубопровод горячего водоснабжения
Т9 — трубопровод подпиточной воды
2 — регулятор температуры воды
3 — обратный клапан
4 — нагревательный прибор системы отопления
5 — точка разбора горячей воды
7 — котел или пароводяной водонагреватель
8 — регулятор смещения
10 — источник теплоты (ТЭЦ, котельная)
11- точки контроля качества воды
12 — дроссельная шайба
13 — запорная арматура
14 — индивидуальный тепловой пункт
15 — центральный тепловой пункт
