Что такое защитный диод и как он применяется

Для защиты электронных схем и радиоаппаратуры от перенапряжения и скачков напряжения используются такие эффективные радиоэлементы, как диодный предохранитель (ПОН или TVS). Также защитный компонент известен под названиями супрессор и защитный диод. Такой эффективный прибор впервые был создан в 1968 году, в США, с целью защитить промышленное оборудование от электрических импульсов природного характера (молний).

Основанием для разработки целого класса полупроводниковых ограничителей напряжения послужили большие убытки из-за частого выхода из строя бытовой электроники, вызванного скачками напряжения. Примечательно, что супрессоры (от англ. Suppresor – «подавитель») обладают ярко выраженной нелинейной вольт-амперной характеристикой (ВАХ) и огромным быстродействием.

Принцип работы и устройство

Защитные диоды состоят из двух пластинок, выполненных из германия или кремния, обладающих разной электропроводимостью. Проволочные выводы электродов, как правило, припаиваются к металлическим слоям, нанесенным на внешние поверхности пластинок. Конструкция заключена в пластиковый, металлостеклянный или керамический корпус.

Принцип работы защитного диода основан на применении обратимого пробоя. Пока напряжение не превышает номинальное значение, ограничитель никакого существенного влияния на работу схемы не оказывает, но прибор перейдет в режим лавинного пробоя, как только электроимпульсная амплитуда превысит базисное напряжение. Таким образом, размер амплитуды нормируется, а все излишнее напряжение при этом уходит на землю через сам ограничитель.

Виды и обозначение

Существует два основных вида защитных диодов TVS:

• симметричные (двунаправленные) – активно эксплуатируются в цепях с двуполярным напряжением, что позволяет использовать их в сетях переменного тока;
• несимметричные (однонаправленные) – эффективно защищают цепи с напряжением одной полярности, что позволяет использовать их в сетях постоянного тока.

На схемах супрессоры обозначаются как VD1, VD2 (двунаправленные) и VD3 (несимметричные). Номинальное напряжение таких диодных предохранителей варьируется от 6.8 до 440 вольт. А рабочая температура колеблется от -65 до +175 градусов по Цельсию. Высокая скорость срабатывания надежно защищает оборудование от перенапряжения. Корпус диодного предохранителя снабжается маркировочным кодом, отображающим все важные параметры изделия.

Маркировка защитных диодов позволяет выбрать наиболее подходящий радиоэлемент для сетей постоянного или переменного тока. Несимметричные изделия имеют на корпусе цветное маркировочное кольцо. Цифры и буквы, как правило, сообщают о мощности, напряжении пробоя, а также допустимом отклонении напряжения.

Основные параметры защитных диодов

Диоды супрессоры имеют целый ряд основных электрических параметров:

• PPP или P имп. (измеряется в Ваттах) – максимальная импульсная мощность изделия показывает, какую мощность способен подавить полупроводниковый ограничитель;
• I_R или I обр. (измеряется в микроамперах) – значение постоянного обратного тока утечки, который, как правило, не оказывает существенного влияния на работу схемы;
• V_CL, V_C или U огр. имп. (измеряется в Ваттах) – значение максимально допустимого импульсного ограничения напряжения;
• V_BR или U проб. (измеряется в Ваттах) – обозначает напряжение пробоя, при котором супрессор напряжения отводит опасный импульс тока на общий провод;
• V_RWM или U обр. (измеряется в Ваттах) – обозначает параметр постоянного обратного напряжения;
• I_PP или I огр. мах. (измеряется в амперах) – параметр предоставляет информацию о максимальном пиковом импульсном токе. То есть, о том, какое значение способен выдержать лавинный диод.

Чтобы определить значение максимальной импульсной мощности, потребуется перемножить значение максимального пикового импульсного тока со значением максимального импульсного напряжения ограничения. Важно понимать, что все характеристики супрессора являются таковыми только в конкретных температурных условиях, поскольку при более высоких температурах токи, а также допустимая пиковая мощность будут непременно уменьшаться.

Особенности защитных диодов

Среди особенностей защитных диодов выделяют ряд пунктов:

• предоставляется максимально возможный показатель по уровню рассеиваемой мощности;
• возможность стабильного функционирования в условиях воздействия обратного напряжения;
• должен соблюдаться минимально возможный уровень скорости реакции на быстрое критическое воздействие;
• чтобы не оказывать влияния на функциональность прибора, обратные токи должны соответствовать действительно минимальным показателям.

Несмотря на высокую эффективность, супрессор нельзя назвать стопроцентным защитным ограничителем. Во-первых, в положении «выключено» такие приборы характеризуются значительными обратными токами. Во-вторых, в ограничивающем режиме в прямую зависимость от силы тока попадает уровень напряжения. В-третьих, нельзя забывать о сильной зависимости максимальной импульсной мощности от продолжительности импульса (длительности).

Для усовершенствования схемы существует практика последовательного соединения нескольких полупроводников, что дает увеличение мощности. Защитные диоды TVS часто используют совместно с самовосстанавливающимися предохранителями либо в специальных сборках, в которые уже включены предохранители такого типа.

Области применения диодов

Такие радиоэлементы активно применяются в различных направлениях:

• средства связи и телекоммуникации;
• цифровые интерфейсы;
• различная силовая электроника;
• бытовые электроприборы;
• разнообразные схемы управления.

Лавинные диоды широко применяются для защиты бортовой электроники транспортных средств. Например, система зажигания любого автомобиля является одной из самых сильных источников электрических импульсов. Отечественные защитные диоды (Кремний, СЗТП, Фотон, НТЦ СИТ, Саранск, ТОР, Россия и другие) не уступают по качеству, эффективности и доступности зарубежным аналогам.

Как проверить защитный диод

Данный ограничитель может выполнять функцию стабилитрона, но перед использованием очень важно проверить два определенных параметра: динамический ток и рассеиваемую мощность. Целостность проверяется при помощи компактного измерительного прибора – мультиметра. При такой проверке рекомендуется использовать устройство исключительно в режиме прозвонки (со звуковым сигналом).

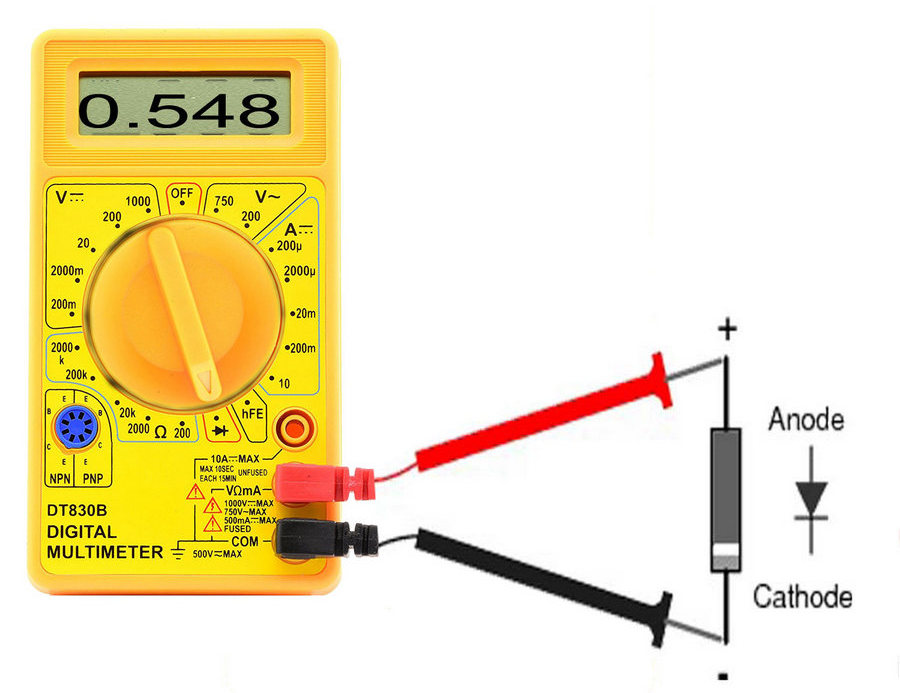

Положительный (красный) щуп соединяем с анодом супрессора, а отрицательный (черный), соответственно, с катодом. Число на дисплее будет обозначать пороговое напряжение проверяемого диода. В зависимости от типа ограничителя напряжение может составлять от 100 до 1000 милливольт. Если смена полярности дает бесконечную величину, то элемент можно считать исправным и готовым к работе. Утечка свидетельствует о необходимости замены защитного компонента.

Если не знаете, как и чем заменить защитный диод, всегда можно обратиться в сервисный центр или пункт ремонта различной электроники. В интернете множество советов и инструкций по замене диодного предохранителя стабилитроном и быстродействующим диодом, но, не имея необходимых знаний и практического опыта, не рекомендуется совершать такие операции самостоятельно. Проверку следует выполнять осторожно, поскольку создание условий срабатывания приведет к выходу защитного компонента из строя.

Как правильно подобрать супрессор

Чтобы не ошибиться в выборе данного прибора, следует придерживаться простых рекомендаций:

• установить уровень номинального напряжения на линии;
• определить, как именно будет осуществляться монтаж элемента;
• определить тип напряжения, а также установить, что обратное напряжение превышает номинальное напряжение схемы;
• выявить допустимые пределы рабочих температур;
• решить, какой именно тип диода потребуется (симметричный или несимметричный);
• определиться с наиболее подходящей серией и вариантом изделия.

Кроме того, перед покупкой рекомендуется дополнительно удостовериться в том, что габариты и параметры радиоэлемента соответствуют требованиям и нюансам монтажа.

Применение современных защитных диодов на схемах отличается высокой эффективностью защиты любого электрооборудования, которое подключено к воздушным линиям.

Двунаправленный диод

Диоды защитные — полупроводниковые устройства, выполняющие функцию ограничителя напряжения или супрессора, то есть они защищают электронную радиоаппаратуру от электрического перенапряжения. Защитные диоды имеют ярко выраженную нелинейную вольт-амперную характеристику. Если амплитуда электрических импульсов превышает паспортное напряжение для конкретных диодов, то они переходят в режим лавинного пробоя. То есть такие устройства поддерживают импульсы напряжения в нормальном диапазоне, а излишнее напряжение через диод уходит на корпус землю. Вход с паролем и Регистрация. Мой регион: Россия.

//optAd360 — 300×250 —>

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Сгорел супрессор

1.5KE440CA, Защитный диод двунаправленный, 1500Вт, 440В, [DO-201]

//optAd360 — 300×250 —> Золотые поставщики — это компании, прошедшие предварительную проверку качества. Проверки на месте были проведены Alibaba. Активные компоненты. Сортировать по : Лучшее соответствие. Лучшее соответствие Уровень сделки Скорость отклика. Фильтр по поставщику Gold Supplier Золотые поставщики — это компании, прошедшие предварительную проверку качества. На месте Проверки на месте были проведены Alibaba. Поставщик Премиум членство для более высокого уровня поставщиков. Транзакций через Alibaba. Цена: — OK. Готов к отправке. Тип упаковки Поверхностное Маунт Через отверстие. Отправить сообщение. DB3 DO 32 вольт mW двунаправленный триггер диод. Двунаправленный активных стабилитрон. Двунаправленный tvs диод 1. SMD диод DB3 двунаправленный триггер диод do синий триггер диод а. Оригинальный Новый двунаправленный диод ный SS Hfzt двунаправленный стабилитрон 1. Прямые продажи с фабрики двунаправленный Диод Зенера. Диод DB3 двунаправленный триггер диод. DB3 двунаправленный триггер диод. Socay TVS диод а 1. Новый оригинальный DB3 do двунаправленный через отверстие диод а штук. Диод ы 1. Двунаправленный модули с косичкой коаксиальный пакет для хорошего качества. Двунаправленный напряжения при переходных процессах подавляющий диод 1. О продукте и поставщиках: Alibaba. Вам доступны различные двунаправленный диод диодов, в том числе диод выпрямителя тока, диод сигнала и диод переключения. Вы можете выбрать различную упаковку: поверхностное маунт, через отверстие двунаправленный диод диодов. Доступно поставщиков, которые предлагают двунаправленный диод диодов, в основном из региона East Asia.

1.5KE18CA, Защитный диод двунаправленный, 1500Вт, 18В, [DO-201]

Подбор оборудования. Безналичный курс продажи EUR на межбанковском валютном рынке Украины по состоянию на время закрытия торгов Цены на продукцию для рынка жилищного строительства индикативные и указаны в гривнах без НДС по состоянию на Конечной считается цена, зафиксированная в индивидуальном официальном коммерческом предложении на выбранную продукцию. Цена ,89 UAH. Где купить?

Диод защитный диод, супрессор, двунаправленный супрессор keca. keca. Uогр: В. Uраб: В. all-audio.pro: А. Мощность: Вт.

P6KE15CA, Защитный диод двунаправленный, 600Вт, 15В, [DO-15]

Сейчас при покупке симкарты с большой вероятностью вам продадут номер, который кому-то уже принадлежал, более того, многие номера принадлежали уже…. Google научился проверять сохранённые пароли по базе украденных паролей. Но делает это не совсем так, как можно предположить. Век живи — век учись. Оказывается на свете существует радиодеталь, о которой я ничего не знал и даже названия такого не слышал. Супрессор, он…. В пятницу на Игромире представили флагманский смартфон Vivo Nex3. Цена удивила многих.

Диоды защитные (супрессоры)

Золотые поставщики — это компании, прошедшие предварительную проверку качества. Проверки на месте были проведены Alibaba. Активные компоненты. Сортировать по : Лучшее соответствие. Лучшее соответствие Уровень сделки Скорость отклика.

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер.

1.5KE39CA, Защитный диод двунаправленный, 1500Вт, 39В, [DO-201]

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора например, Valeo, БОШ или БПВ и т. Расскажем подробно про тестирование диодов. Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т. Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки например, батарейку и лампочку , а будем пользоваться мультиметром подойдет даже такая простая модель, как DTb или тестером.

Диод двунаправленный пикоогр. 250В DC SchE LAD4TUDL

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить bidirectional diode и подобные товары, мы предлагаем вам позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав. Экономьте больше в приложении! Корзина 0. Мои желания.

KE18CA, TVS Diode TVS Single Bi-Dir V KW 2-Pin DO Ammo, Серия ke, Полярность двунаправленный, Количество каналов 1, Типовое .

Запросить склады. Перейти к новому. Маркировка двунаправленного диода. Изредка занимаюсь ремонтом и вот принесли на ремонт магнитолу от Nissan Patrol. Среди всего многообразия полупроводниковых приборов, наверное, самая большая семья у диодов. Диоды Шоттки , диоды Ганна, стабилитроны, светодиоды, фотодиоды, туннельные диоды и ещё много разных типов и областей применения. Один из классов полупроводниковых диодов в нашей литературе называется ПОН полупроводниковый ограничитель напряжения или супрессор. В технической литературе и среди радиолюбителей супрессор могут называть по-разному: защитный диод, ограничительный стабилитрон , TVS-диод, трансил, ограничитель напряжения, ограничительный диод.

Войти через.

Выберите регион , чтобы увидеть способы получения товара. Вход с паролем и Регистрация. Мой регион: Россия. Корзина руб. Статус заказа. Загрузить BOM. Единая справочная. Республика Беларусь , , г. Минск, ул. Вход с паролем и Регистрация.

Защита устройств от неправильной подачи полярности питания

При проектировании промышленных приборов, к которым предъявляются повышенные требования по надёжности, я не раз сталкивался с проблемой защиты устройства от неправильной полярности подключения питания. Даже опытные монтажники порой умудряются перепутать плюс с минусом. Наверно ещё более остро подобные проблемы стоят в ходе экспериментов начинающих электронщиков. В данной статье рассмотрим простейшие решения проблемы — как традиционные так и редко применяемые на практике методы защиты.

Простейшее решение, которое напрашивается с ходу — включение последовательно с прибором обычного полупроводникового диода.

Просто, дёшево и сердито, казалось бы чего ещё нужно для счастья? Однако, у такого способа есть очень серьёзный недостаток — большое напряжение падения на открытом диоде.

Вот типичная ВАХ для прямого включения диода. При токе в 2 Ампера напряжение падения составит примерно 0.85 вольт. В случае низковольтных цепей 5 вольт и ниже это очень существенная потеря. Для более высоковольтных такое падение играет меньшую роль, но есть ещё один неприятный фактор. В цепях с высоким током потребления на диоде будет рассеиваться весьма значительная мощность. Так для случая, изображённого на верхней картинке, получим:
0.85В х 2А = 1.7Вт.
Рассеиваемая на диоде мощность уже многовата для такого корпуса и он будет ощутимо греться!
Впрочем, если вы готовы расстаться с несколько большими деньгами, то можно применить диод Шоттки, который имеет меньшее напряжение падения.

Вот типичная ВАХ для диода Шоттки. Подсчитаем рассеиваемую мощность для этого случая.
0.55В х 2А = 1.1Вт
Уже несколько лучше. Но что же делать если ваше устройство потребляет ещё более серьёзный ток?
Иногда параллельно устройству ставят диоды в обратном включении, которые должны сгореть если перепутать напряжение питания и привести к короткому замыканию. Ваше устройство при этом скорее всего потерпит минимум повреждений, но может выйти из строя источник питания, не говоря уже о том, что сам защитный диод придётся заменить, а вместе с ним могут и дорожки на плате повредиться. Словом этот способ для экстрималов.
Однако, есть ещё один несколько более затратный, но весьма простой и лишённый перечисленных выше недостатков способ защиты — с помощью полевого транзистора. За последние 10 лет параметры этих полупроводниковых приборов резко улучшились, а цена наоборот сильно упала. Пожалуй то, что их крайне редко используют для защиты ответственных цепей от неправильной полярности подачи питания можно объяснить во многом инерцией мышления. Рассмотрим следующую схему:

При подаче питания напряжение на нагрузку проходит через защитный диод. Падение на нём достаточно велико — в нашем случае около вольта. Однако в результате между затвором и истоком транзистора образуется напряжение превышающее напряжение отсечки и транзистор открывается. Сопротивление исток-сток резко уменьшается и ток начинает течь уже не через диод, а через открытый транзистор.

Перейдём к конкретике. Например для транзистора FQP47З06 типичное сопротивление канала будет составлять 0.026 Ом! Нетрудно рассчитать что рассеиваемая при этом на транзисторе мощность для нашего случая будет всего 25 милливатт, а падение напряжение близко к нулю!
При смене полярности источника питания ток в цепи течь не будет. Из недостатков схемы можно пожалуй отметить разве то, что подобные транзисторы имеют не слишком большое пробивное напряжение между затвором и истоком, но слегка усложнив схему можно применить её для защиты более высоковольтных цепей.

Думаю читателям не составит труда самим разобраться как работает эта схема.

Уже после публикации статьи уважаемый пользователь Keroro в комментариях привел схему защиты на основе полевого транзистора, которая применяется в iPhone 4. Надеюсь он не будет возражать если я дополню свой пост его находкой.
