3Ds max. Основы. Как и с чего начать?
ну вот так :
Установка единиц измерения 3ds Max
Любую сцену в 3ds max нужно начинать с установки единиц измерения.
Находится эта команда в Главном меню Customize.
Выберите команду Units Setup (Установка единиц)
В открывшемся диалоговом окне Units Setup в разделе Display Unit Scale (отображаемые единицы измерения)
поставьте переключатель Metric (метрические) и в выпадающем списке выберите нужные единицы — миллиметры.
Это действие позволяет установить единицы, которые будут отображаться в числовых счетчиках интерфейса 3ds Max.
Далее установите внутренние единицы 3ds Max.
Важно задать внутренние единицы 3ds Max
Нажмите на кнопку System Unit Setup (установка системных единиц) откроется дополнительное диалоговое окно.
В выпадающем списке System Unit Scale (системные единицы) установите системные единицы — миллиметры.
При этом внутренние математические операции преобразуются в соответствии с выбранными единицами измерения.
Проверьте и при необходимости включите флажок Respect System Units in Files (автоматически переключаться в системные единицы открываемого файла).
При открытии файла с другими системными единицами 3ds Max выведет диалоговое окно
в котором должен быть выбран переключатель Adopt the File’s Unit Scale? (Адаптировать под единицы открываемого файла?)
Помните, что размеры объектов сцены должны соотноситься с единицами измерения.
Если размер реальной комнаты равен 12 метрам, то и размер моделируемой комнаты должен быть 12 метров — 12000 мм, но никак не 12 дюймов или 12 миллиметров
Denesz Frolollen (Denesz)
Пользователь сайта
интересно это :
Интерфейс 3Ds Max состоит из нескольких важных блоков:
- основное меню;
- панель инструментов;
- проекционные окна;
- командная панель;
- шкала времени (Time Slider или Track bar);
- панель ввода команд встроенного языка программы MaxScript;
- панель координат объектов;
- панель управления анимированными объектами;
- навигационная панель (с её помощью осуществляется управление сценами во всех окнах проекции, представленное функциями приближения, вращения и отдаления объектов).
Бабуин
Мастер
Рейтинг 327
вряд ли юзеры знают названия панелей. преподы должны знать
Терен Тамабрахама
Мастер
Рейтинг 200
и как вы ставите ?
а в каких же единицах измерения работаешь ?
не поверите, то что по умолчанию стоит, то и использую.
150 например считаю как за 1м 50 см
Терен Тамабрахама
Мастер
Рейтинг 200
это правда ?
вы хотите написать учебное пособие, так особо, ни до конца, разобравшись с максом? компенсируя недознание тут на форуме?
чтоб более старые динозавры подправили все ошибки?
Denesz Frolollen (Denesz)
Пользователь сайта
Denesz Frolollen (Denesz)
Пользователь сайта
не поверите, то что по умолчанию стоит, то и использую.
150 например считаю как за 1м 50 см
Шкала та что обведена так ?
Терен Тамабрахама
Мастер
Рейтинг 200
Обведена шкала анимации таймлайн
Denesz Frolollen (Denesz)
Пользователь сайта
Обведена шкала анимации таймлайн
ну вы про неё писали ?
Терен Тамабрахама
Мастер
Рейтинг 200
ну вы про неё писали ?
нет %))
мы вроде говорили про единицы измерения %)
zadolbal nekuryu
Знаток
Рейтинг 23
ну вы про неё писали ?
друг! ты совершенно запутался и всех запутал окончательно
Denesz Frolollen (Denesz)
Пользователь сайта
нет %))
мы вроде говорили про единицы измерения %)
тогда про что вы ?
Бабуин
Мастер
Рейтинг 327
Денесз, думаю тебе надо побыть в бане, пару месяцев. Подумать о мире, о людях, об отношениях.
Извини, но ты реально не адекватный
Denesz Frolollen (Denesz)
Пользователь сайта
Денесз, думаю тебе надо побыть в бане, пару месяцев. Подумать о мире, о людях, об отношениях.
Извини, но ты реально не адекватный
Denesz Frolollen (Denesz)
Пользователь сайта
и чем вызвано не адекватность потрудитесь объяснить ? и кто ты такой вообще тут чтоб за всех решать сам иди туда откуда вылез .
Бабуин
Мастер
Рейтинг 327
ЛМА
Смотритель
Рейтинг 1 180
Чего то, не знаю с чего, вдруг вспомнилось.
«»»»»»»»»Полковник Фридрих Краус фон Циллергут (Циллергут— название деревушки в Зальцбурге, которую предки полковника пропили еще в восемнадцатом столетии) был редкостный болван. Рассказывая о самых обыденных вещах, он всегда спрашивал, все ли его хорошо поняли, хотя дело шло о примитивнейших понятиях, например: «Вот это, господа, окно. Да вы знаете, что такое окно?» Или: «Дорога, по обеим сторонам которой тянутся канавы, называется шоссе. Да-с, господа. Знаете ли вы, что такое канава? Канава — это выкопанное значительным числом рабочих углубление. Да-с. Копают канавы при помощи кирок. Известно ли вам, что такое кирка?»
Он страдал манией все объяснять и делал это с воодушевлением, с каким изобретатель рассказывает о своем изобретении.
«Книга, господа, это множество нарезанных в четвертку листов бумаги разного формата, напечатанных и собранных вместе, переплетенных и склеенных клейстером. Да-с. Знаете ли вы, господа, что такое клейстер? Клейстер — это клей».
Полковник был так непроходимо глуп, что офицеры, завидев его издали, сворачивали в сторону, чтобы не выслушивать от него такой истины, что улица состоит из мостовой и тротуара и что тротуар представляет собой приподнятую над мостовой панель вдоль фасада дома. А фасад дома — это та часть, которая видна с мостовой или с тротуара. Заднюю же часть дома с тротуара видеть нельзя, в чем мы легко можем убедиться, сойдя на мостовую.
Как-то раз он даже пытался продемонстрировать этот интересный опыт, но, к счастью, попал под колеса. С той поры он поглупел еще больше.»»»»»»»»»
Я. Гашек. «Похождения бравого солдата Швейка»
3ds Max для новичков: настройка единиц измерения
Приветствуем всех новичков в 3D-моделировании, всех тех, кто только начинает знакомиться с замечательной программой 3ds Max! В первом уроке на нашем сайте мы разберем такую важную тему, как правильная настройка единиц измерения для последующей нормальной работы.
Почему это важно
Многие начинающие дизайнеры и 3d-моделлеры пренебрегают таким важным аспектом или просто не знают об этом. Более того, при создании архитектурных объектов, предметов мебели или моделировании автомобилей, новички пытаются создавать свои первые модели на глаз, что в итоге приводит к неправильным пропорциям модели и искажению нормального внешнего вида объекта. Установка правильных параметров, дабы избежать путаницы с единицами измерения, является правилом номер один, после инсталляции самой программы 3ds Max. В дальнейшем, это позволит соблюдать максимальную точность в создании 3D-объектов и избежать неправильных пропорций и размеров при моделировании реально существующих предметов. И если вы еще не сделали этого, обязательно прочитайте урок дальше.
Как это работает
Популярный пакет 3ds Max, предназначен для работы с трехмерной графикой и относится к классу «параметрических» инструментов. Что это значит? Да только то, что все стандартные примитивы, т.е. создаваемые объекты, имеют ряд характеристик, своих параметров. Например, это длина, высота, и ширина для кубов, параллелепипедов, радиус для сфер, окружностей (сплайновых фигур) и другие параметры. Установка единиц измерения позволяет задавать эти параметры в нужных нам значениях. Например мы можем создать сферу с радиусом 1 метр, или куб, с длиной, шириной и высотой равными 50 сантиметров. Кроме этого, сложные, импортируемые, составные объекты и полисетки тоже можно привести к нужному размеру в выбранной метрической системе. А вот в каких конкретно единицах измерения будете работать вы, решать конечно только вам. Дизайнеры и архитекторы чаще всего выбирают миллиметры и сантиметры, при работе с ландшафтами и большими объектами скорее всего, удобней делать измерения в метрах. Также, выбор нужной системы единиц обусловлен регионом проживания и принятыми в нем стандартами. Например, вы можете использовать дюймы, футы или мили.
Настройка единиц измерения в 3ds Max 2014
Сам процесс настройки мы покажем на примере 3ds Max 2014, но он практически ничем не будет отличаеться от других версий программы. И если у вас более старая, или более новая версия «Макса», то можете смело использовать это руководство.

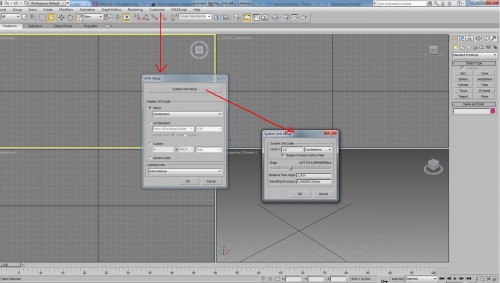

Настройка единиц измерения в 3ds Max 2014
Итак, мы определились с нужной нам системой измерения, запускаем «3Д-Макс», в верхнем меню нажимаем Customize и из выпадающего списка выбираем Units Setup. Попадаем в меню настройки, приведенное на рисунке вверху, и первым делом в разделе Display Unit Scale включаем переключатель Metric, а из выпадающего списка выбираем нужные единицы, например Centimeters. Этими манипуляциями мы устанавливаем единицы, которые будут далее отображаться во всех значениях объектов, цифровых счетчиках и других элементах интерфейса 3ds Max.
Далее нам необходимо настроить внутренние единицы «Макса», которые будут применяться во всех преобразованиях, математических операциях и других действиях, в соответствии с выбранным форматом. Для этого жмем на кнопку System Unit Setup и попадаем в дополнительное диалоговое окно с настройками (см. скриншот выше). Там мы устанавливаем нужные системные единицы (во избежании дальнейших ошибок, желательно чтобы они совпадали с настройками, выбранными в Display Unit Scale), и обязательно включаем флажок Respect System Units in Files. При этом, при открытии файлов с другими единицами измерения, программа предложит вам отметить переключатель Adopt the File’s Unit Scale?, что позволит адаптировать размеры сцены и объектов под единицы открываемого файла. Вот собственно и все. Такими несложными действиями вы полностью настроили единицы измерения 3ds Max под свои задачи.
Как этим пользоваться
Ну а теперь, от теории к практике — посмотрим, как пользоваться настроенными единицами. При создании или модификации (изменении параметров) объектов вы теперь можете указывать точно необходимые значения. Например, создаем куб размером 50см на 50см на 50см:

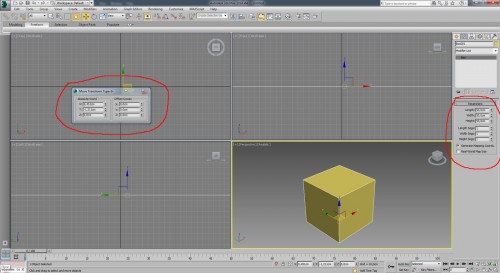

Как пользоваться единицами измерения в 3ds Max
Открыв вкладку Modify на правой панели «Макса» мы можем задать точные, нужные нам размеры в выбранных единицах измерения, в данном случае в сантиметрах. Кроме этого, мы можем открыть меню числовых трансформаций объектов Transform Type-In, вызываемое кстати, по горячей клавише F12, и ввести точные цифры для преобразования нашего объекта относительно его опорной точки (pivot point). Например, мы можем сдвинуть его по оси X на точные 59.5 сантиметров (введя значение в поле Offset:World). Или поместить в точку с любыми координатами, введя нужные значения в полях Absolute:World.
Таким образом, наша будущая работа с трехмерными сценами и объектами будет происходить с нужными параметрами и единицами. Если нам понадобится создать модель дома в реальных размерах, мы будем задавать их при настройке составных частей, если вы начинающий дизайнер интерьера и нужно создавать помещение по обмерочному плану — вы будете действовать в точном соответствии с размерами. Наконец, если вы моделируете объекты для игр, такие как транспортные средства или персонажи, вы не будете испытывать трудности с соблюдением пропорций и несуразностью внешнего вида моделей, настроенные единицы измерения позволяют комфортно моделировать в программе 3ds Max соблюдая реальные размеры предметов.
Ну а если вы работаете в программе Blender, прочтите урок по точному моделированию 3D-объекта с заданными параметрами.
На этом все, надеюсь, статья будет полезна для новичков и позволит избежать ошибок на начальном этапе освоения такой трудной, но интересной программы. Удачного моделирования!
Установка единиц измерения 3ds Max
В открывшемся диалоговом окне Units Setup в разделе Display Unit Scale (отображаемые единицы измерения)
поставьте переключатель Metric (метрические) и в выпадающем списке выберите нужные единицы — миллиметры.
Это действие позволяет установить единицы, которые будут отображаться в числовых счетчиках интерфейса 3ds Max.
Далее установите внутренние единицы 3ds Max.
Важно задать внутренние единицы 3ds Max
Нажмите на кнопку System Unit Setup (установка системных единиц) откроется дополнительное диалоговое окно.
В выпадающем списке System Unit Scale (системные единицы) установите системные единицы — миллиметры.
При этом внутренние математические операции преобразуются в соответствии с выбранными единицами измерения.
Проверьте и при необходимости включите флажок Respect System Units in Files (автоматически переключаться в системные единицы открываемого файла).
При открытии файла с другими системными единицами 3ds Max выведет диалоговое окно
в котором должен быть выбран переключатель Adopt the File’s Unit Scale? (Адаптировать под единицы открываемого файла?)
Помните, что размеры объектов сцены должны соотноситься с единицами измерения.
Если размер реальной комнаты равен 12 метрам, то и размер моделируемой комнаты должен быть 12 метров — 12000 мм, но никак не 12 дюймов или 12 миллиметров
Сертификат Autodesk выдается
по окончании авторизованных
курсов Autodesk. Подробнее…
Как настроить единицы измерения 3ds max
Создание любой 3d модели всегда начинается с настройки единиц измерения. Без них никуда: если начать «строить» в неправильных единицах, получится путаница и неверный масштаб — работа зря. Поэтому сегодняшний очень важный урок о том, как настроить их правильно.
Установка единиц измерения
Итак, после запуска 3ds max, мы в первую очередь должны зайти в меню Customize/Units Setup, чтобы проверить настройки и, если нужно, их поправить.
В этом окошке мы видим четыре типа единиц измерения:
- Metric – метрические. Используются в большинстве стран, в том числе и в России;
- Us Standart — стандарт США;
- Custom – единицы, которые можно настроить вручную, по своему желанию;
- Generic Units – относительные. Именно их 3д макс использует по умолчанию.
Само собой, что выбирать лучше всего параметр Metric. Именно в метрических единицах принято указывать размеры в России, поэтому на обучающих курсах почти всегда рекомендуют применять именно метры. Выбираем Metric и щелкаем на стрелочку выпадающего меню. Здесь на выбор есть четыре варианта: миллиметры, сантиметры, метры и километры. В чертежах, для большой точности, размеры объектов всегда указываются в миллиметрах. Именно поэтому я рекомендую всегда выбирать этот вариант.
Но это еще не все, ведь такие операции, как масштабирование и перемещение, все еще будут считаться через относительные единицы. Нужно и для них выставить правильные параметры. Поэтому кликаем на кнопку System Unit Setup.
И здесь тоже нужно поменять единицы на миллиметры. 1 Unit оставляем равным единице. В противном случае, шаг наших измерений будет равен заданному числу. Например, если поставить 2, то наши 3d модели будут увеличиваться с шагом в 2 мм.
Здесь также есть флажок Respect System Units in Files.
Лучше, чтобы галочка напротив этой строчки стояла всегда. Тогда, если при экспорте файла его метрическая система не совпадет с установленными в текущей сцене, программа предложит либо перевести ее в нашу систему (миллиметры), либо перевести программу на единицы загружаемого файла. Вот как будет выглядеть это сообщение:
- Adopt the File’s Unit Scale? — перевести единицы файла в те, что заданы программой;
- Rescale the File Objects to the System Unit’s Scale? — поменять наши настройки в соответствии с параметрами файла. Это значит, что если модель создавалась по US Standard, то и вся программа переключится на него.
Кстати, нетронутым внизу остался параметр Lighting Units, то есть единицы измерения света. По умолчанию стоит International, но параметр также можно изменить на American. Оставляем интернациональный. Жмем ок, сохраняем настройки.
Вот и все: очень простые установки, которые помогут сэкономить время при работе, если задать их сразу.
Автор урока: Алиса Куб
