Как определить направление магнитного поля

Магнитное поле определяется силой, которую испытывает заряженная частица, движущаяся в этом поле, после учета гравитационных и дополнительных электрических сил, действующих на заряд.

Основным свойством является то, что линии магнитного поля непрерывны, образуя замкнутые петли без начала и конца.

Магнитные поля похожи на электрические, но они создаются только движущимися зарядами, в то время как электрические поля создаются как движущимися, так и неподвижными зарядами. Кроме того, магнитные поля создают силу только для движущихся зарядов.

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут.

Это векторная величина, которая имеет как направление, так и величину. Направление линий магнитного поля определяется как направление, в котором находится северный конец иглы компаса. Условно принято считать, что линии магнитного поля выходят из северного полюса и сливаются в южном полюсе. Напряженность магнитного поля можно определить по степени близости линий поля.

Магнитное поле, с которым люди знакомы больше всего, — это магнитное поле Земли. Это геомагнитное поле имеет северный и южный полюс, как и обычные магниты. Это происходит потому, что ядро Земли по сути представляет собой гигантский магнит. Линии намагничивания от северного и южного полюсов всегда следуют предсказуемой схеме. Именно поэтому иглы компаса всегда указывают на север.

Северный и южный полюса всегда притягиваются, но те же самые полюса отталкиваются друг от друга. Это значит, что, если поставить два северных полюса лицом друг к другу, возникнет сила отталкивания. С другой стороны, если столкнуть северный и южный полюса, возникнет сила притяжения.

Магнитная индукция возникает, когда движение провода через изменяющуюся напряженность магнитного поля (магнитный поток) создает ток. Движение вызывает напряжение и электрическую силу, которая проталкивает электроны через провод. Индукция означает, что вы совершаете действие, чтобы что-то создать. Например, перемещаете провод, чтобы создать ток.

1. Движение провода в изменяющемся магнитном потоке (изменяющемся магнитном поле) вызывает напряжение.
2. Величина напряжения и тока пропорциональна скорости и силе изменяющегося магнитного поля.
3. Вызванное движением напряжение заставляет ток течь по проводу.

Как определить

Шаг 1: Определите направление тока, протекающего по проводу.

Шаг 2: Выровняйте большой палец правой руки по направлению тока.

Шаг 3: Позвольте остальным пальцам выгнуться естественным образом. Направление, на которое они указывают, и есть направление магнитного поля. Этот метод называется правилом правой руки или буравчика (винта).

Проводящий провод лежит горизонтально, соединяя положительную и отрицательную клеммы, как показано на рисунке. Каково направление результирующего магнитного поля непосредственно над проводом?

Шаг 1: Сначала нам нужно выяснить, в каком направлении течет ток по этому проводу. По определению, ток течет от положительной к отрицательной клемме. Таким образом, в данном примере ток течет слева направо.

Шаг 2: Теперь можем использовать правило правой руки. Представляя, что большой палец правой руки находится на одной линии с током, вы увидите, что созданное магнитное поле закручивается под и вокруг провода следующим образом:

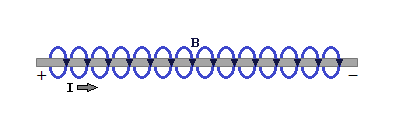

Горизонтальный токопроводящий провод и результирующее магнитное поле:

Таким образом, прямо над проводом магнитное поле направлено в вашу сторону.

Как изменить

Прохождение электрического тока через провод, изгиб или спираль с пропусканием через него тока, может изменить направление магнитного поля. Величина и направление магнитного поля будет зависеть от величины тока и геометрии проводника.

Понятие полярности в магнетизме помогает нам определить северный и южный полюса силы магнита, что указывает на направление его воздействия на другие объекты. Хотя существует масса способов узнать, какой полюс у магнита, большинство людей будут удивлены, узнав, что их можно менять.

Один из самых распространенных типов магнитов, которые вы можете получить в свои руки, — это магнит в виде бруска. Он имеет форму длинного и узкого прямоугольника и производит собственную магнитную силу без посторонней помощи.

Для того чтобы изменить полярность магнита, понадобятся два магнита, плоскогубцы, длинная нитка медной проволоки, картонная трубка, такая как в рулоне туалетной бумаги, каменная плита или что-то подобное, а также обычная батарейка.

Изменение полярности стержневого магнита:

1. Найдите полюса тока обоих магнитов и обозначьте их (A=притягивать, R=отталкивать).
2. С помощью плоскогубцев оберните медную проволоку вокруг картонной трубки, создав тугую катушку (той же длины, что и стержневой магнит).
3. Оставьте достаточно дополнительного провода на каждом конце для подключения батареи.
4. Положите катушку на жаропрочную поверхность (например, камень) и подсоедините конец к батарее.
5. Вставьте один стержневой магнит внутрь катушки и пропустите через нее один импульс энергии.
6. Полностью отсоедините катушку от батареи.
7. Поднимите второй магнит, чтобы проверить полярность.
8. Повторяйте процесс по мере необходимости, пока не поменяете полюса местами.

Магнитное поле Земли создается благодаря эффекту динамо, при котором в земном ядре возникает электрический ток, поддерживающийся самостоятельно. Если приложить к круговому току сильное магнитное поле, ток может измениться на противоположный в ответ на индуцированное магнитное поле. Магнитное поле должно быть увеличено в том же направлении, что и внутреннее магнитное поле, чтобы вызвать реакцию тока, уменьшив его силу и изменив направление. В результате магнитное поле, вызванное током, становится противоположным его первоначальному направлению. Для поддержания этого нового поля внешнее магнитное поле следует медленно изменять, что создаст эффект гистерезиса, позволяющий создать искусственно перевернутое магнитное поле.

Некоторые материалы, такие как кварц, демонстрируют пьезоэлектрический эффект, при котором они могут изменять свою форму под воздействием электрического поля. При изменении формы материала может меняться и направление его магнитного поля.

Примеры решения задач

Если отрицательная частица с зарядом 1.1×10-19 C движется в однородном магнитном поле 0,6 Т, то есть в направлении вниз, со скоростью 4.3×107 м/с вправо, какова будет магнитная сила, действующая на отрицательно заряженную частицу? Каково будет ее направление?

Используя правило правой руки, чтобы определить направление магнитной силы на движущийся заряд в магнитном поле. Исходя из правила, мы можем определить, что магнитная сила будет выходить за пределы.

Определив направление магнитной силы на движущийся заряд в магнитном поле, используем закон Лоренца, чтобы вычислить значение магнитной силы. Теперь мы можем использовать закон Лоренца для расчета величины магнитной силы, подставив значения, указанные в задаче:

F = (1.1×10 -19 C) x (4,3×10 7 м/с) x (0,6Т) = 2,84 x 10 -12 N (ньютон).

Если положительная частица с зарядом 1.5×10-19 C движется в однородном магнитном поле 0,5 Т, то есть в направлении вниз, со скоростью 5×107 м/с вправо, какова будет магнитная сила, действующая на положительно заряженную частицу? Каково будет ее направление?

Исходя из задачи, для определения направления магнитной силы можно использовать правило правой руки, а для вычисления ее величины — закон Лоренца. Используем правило правой руки, чтобы определить направление магнитной силы, действующей на движущийся заряд в магнитном поле.

Исходя из правила, мы можем определить, что магнитная сила будет направлена внутрь.

Определив направление магнитной силы на движущийся заряд в магнитном поле, используем закон Лоренца, чтобы вычислить значение магнитной силы. Подставим значения, указанные в задаче, в уравнение:

F = (1.5×10 -19 C) x (5×10 7 м/с) x (0,5Т) = 3,75 x 10 -12 N (ньютон).

Направление тока и линий его магнитного поля. Правило буравчика

На данном уроке рассматриваются способы определения направления тока и направление линий его магнитного поля как для прямого тока, так и для соленоида.

В данный момент вы не можете посмотреть или раздать видеоурок ученикам

Чтобы получить доступ к этому и другим видеоурокам комплекта, вам нужно добавить его в личный кабинет.

Получите невероятные возможности

1. Откройте доступ ко всем видеоурокам комплекта.

2. Раздавайте видеоуроки в личные кабинеты ученикам.

3. Смотрите статистику просмотра видеоуроков учениками.
Получить доступ

Конспект урока «Направление тока и линий его магнитного поля. Правило буравчика»

Исследования Ампера…

принадлежат к числу самых

блестящих работ, которые

проведены когда-либо в науке.

Джеймса Клерка Максвелла

Магнитное поле — это силовое поле, действующее на движущиеся электрические заряды.

Для наглядного представления магнитного поля пользуются магнитными линиями Магнитные линии — это воображаемые линии, вдоль которых расположились бы маленькие магнитные стрелки, помещенные в магнитное поле.

Замкнутость линий магнитного поля представляет собой фундаментальное свойство магнитного поля. Оно свидетельствует о том, что магнитных зарядов, подобных электрическим, в природе нет.

За направление магнитной линии в какой-либо ее точке условно принимают направление, которое указывает северный полюс магнитной стрелки, помещенной в эту точку.

Теперь разберём, от чего зависит направление линий магнитного поля тока более подробно.

Известно, что для получения спектра магнитного поля прямого проводника с током, его можно пропустить через лист картона, а на картон насыпать железные опилки. Под действием магнитного поля железные опилки располагаются по концентрическим окружностям. Поместим вдоль линий магнитного поля магнитные стрелки.

На рисунке показано расположение магнитных стрелок вокруг проводника с током, перпендикулярного плоскости чертежа. Если изменить направление тока в проводнике, то можно увидеть, что изменение направления тока приводит к повороту всех магнитных стрелок на 180 0 . Причем оси стрелок располагаются по касательной к магнитным линиям.

Т.о. можно сделать вывод, что направление линий магнитного поля будет зависеть от направления тока в проводнике.

Эта связь может быть выражена простым правилом, которое называют правилом буравчика (или правилом правого винта).

Правило буравчика заключается в следующем: если поворачивать головку винта так, чтобы поступательное движение острия винта происходило вдоль тока в проводнике, то направление вращения головки указывает направление линий магнитного поля тока.

С помощью правила буравчика по направлению тока можно определить направление линий магнитного поля, создаваемого этим током, а по направлению линий магнитного поля — направление тока, создающего это поле.

Для определения направления линий магнитного поля соленоида удобнее пользоваться другим правилом, которое иногда называют правилом правой руки.

Соленоид — это катушка цилиндрической формы из проволоки, витки которой намотаны вплотную друг к другу в одном направлении, а длина катушки значительно больше радиуса витка. Магнитное поле соленоида можно представить как результат сложения полей, создаваемых несколькими круговыми токами, имеющими общую ось.

На рисунке видно, что внутри соленоида линии магнитного поля каждого отдельного витка имеют одинаковое направление, тогда как между соседними витками они имеют противоположное направление. Поэтому, при достаточно плотной намотке соленоида, противоположно направленные участки линий магнитного поля соседних витков взаимно уничтожаться, а одинаково направленные участки сольются в общую линию.

Изучение этого поля с помощью железных опилок показало, что внутри соленоида магнитные линии поля представляют собой прямые, параллельные оси соленоида, которые расходятся на его концах и замыкаются вне соленоида.

Зная направление тока в витке, полюсы соленоида можно определить с помощью правила правой руки: если обхватить соленоид, ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

Правило правой руки можно применять и для определения направления линий магнитного поля в центре одиночного витка с током.

Из курса физики 8 класса известно, что на всякий проводник с током, помещенный в магнитное поле и не совпадающий с его магнитными линиями, это поле действует с некоторой силой.

Наличие такой силы можно показать с помощью установки. Проволочная трехсторонняя рамка ABCD подвешена на крюках так, что может свободно отклоняться от вертикали.

Сторона ВС находится в области наиболее сильного поля дугообразного магнита, располагаясь между его полюсами. Рамка присоединена к источнику тока последовательно с реостатом и ключом. При замыкании ключа в цепи возникает электрический ток, и сторона ВС втягивается в пространство между полюсами.

Если убрать магнит, то при замыкании цепи проводник ВС двигаться не будет. Значит, со стороны магнитного поля на проводник с током действует некоторая сила, отклоняющая его от первоначального положения.

Таким образом, магнитное поле создается электрическим током и обнаруживается по его действию на электрический ток.

Если изменить направление тока в цепи, поменяв местами провода в гнездах изолирующего штатива, то, при этом, изменится и направление движения проводника, а значит, и направление действующей на него силы.

Направление силы изменится и в том случае, если, не меняя направления тока, поменять местами полюсы магнита (т. е. изменить направление линий магнитного поля).

Следовательно, направление тока в проводнике, направление линий магнитного поля и направление силы, действующей на проводник, связаны между собой.

Направление силы, действующей на проводник с током в магнитном поле, можно определить, пользуясь правилом левой руки, которое заключается в следующем: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре вытянутых пальца были направлены по току, то отставленный на 90° большой палец покажет направление действующей на проводник силы.

Пользуясь правилом левой руки, следует помнить, что за направление тока во внешней части электрической цепи (т. е. вне источника тока) принимается направление от положительного полюса источника тока к отрицательному. Другими словами, четыре пальца левой руки должны быть направлены против движения электронов в электрической цепи.

С помощью правила левой руки можно определить направление силы, с которой магнитное поле действует на отдельно взятую движущуюся в нем частицу, как положительно, так и отрицательно заряженную. Для наиболее простого случая, когда частица движется в плоскости, перпендикулярной магнитным линиям, это правило формулируется следующим образом: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по движению положительно заряженной частицы (или против движения отрицательно заряженной), то отставленный на 90° большой палец покажет направление действующей на частицу силы.

Следует отметить, что сила действия магнитного поля на проводник с током или движущуюся заряженную частицу равна нулю, если направление тока в проводнике или скорость частицы совпадают с линией магнитной индукции или параллельны ей.

Основные выводы:

– Направление линий магнитного поля будет зависеть от направления тока в проводнике.

– Эта связь может быть выражена с помощью правила буравчика (или правила правого винта): если поворачивать головку винта так, чтобы поступательное движение острия винта происходило вдоль тока в проводнике, то направление вращения головки указывает направление линий магнитного поля тока.

– Для определения направления линий магнитного поля соленоида удобнее пользоваться правилом правой руки: если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

– Магнитное поле действует с некоторой силой на любой проводник с током, находящийся в этом поле. Направление этой силы можно определить с помощью правила левой руки: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре вытянутых пальца были направлены по току, то отставленный на 90° большой палец покажет направление действующей на проводник силы.
