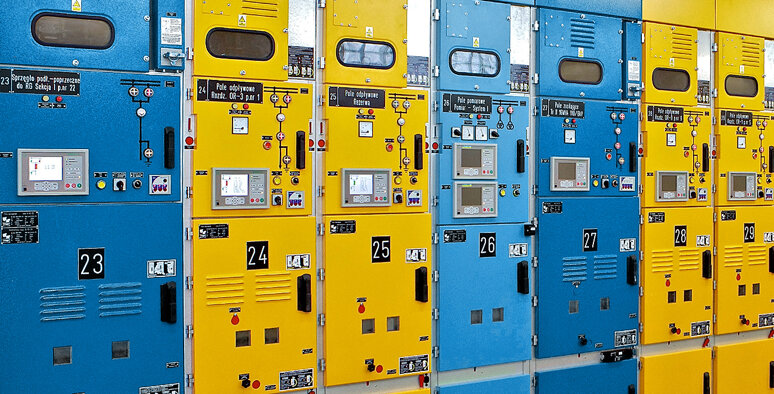

Односекционное распределительное устройство среднего напряжения серии J

Назначение распределительных устройств серии J

Распределительные устройства среднего напряжения серии J предназначены для распределения электроэнергии в сетях переменного тока с номинальным напряжением до 36 кВ.

Применение

• распределение переменного тока на электростанциях, ТЭЦ и распределительных подстанциях,
• односекционные КРУ во вторичном распределении,
• на промышленных предприятиях, для запитки строительных площадок,
• распредустройства среднего напряжения на объёктах добычи полезных ископаемых открытым способом,
• распределительные устройства среднего напряжения серии J могут устанавливаться в зданиях или в контейнерных подстанциях,

Общая характеристика КРУ серии J

• односекционное распредустройство внутренней установки с воздушной изоляцией,
• пристенное либо отдельностоящее,
• в металлическом корпусе с одинарной системой сборных шин,
• ячейки исполняют нормы по защите от последствий внутреннего к.з.,
• отделённый отсек вторичных цепей,
• использование в производственном процессе высшего класса обрабатывающих центров с ЧПУ.

Преимущества распредустройств серии J

• малые гарариты и простая конструкция распредустройства,
• конструкция распределительного устройства обеспечивает безопасную работу за счет выполнения коммутационных операций только при закрытых дверях,
• простая эксплуатация распределительного устройства,
• гарантия правильной последовательности переключений благодаря комплексной системе блокировок,
• устойчивость КРУ к к.з.,
• удобное расположение зажимов для заземления шин,
• стабильная конструкция, облегчающая транспортировку и сборку,
• возможность быстрой замены автоматического выключателя, установленного на выкатной конструкции,
• удобный доступ к кабельным наконечникам и к аппаратуре главной цепи,
• возможность использования вакуумных или элегазовых выключателей ,
• прозрачность проектирования,
• возможность расширения даже на месте,
• длительный срок службы и минимальные требования к осмотрам и техническому обслуживанию,
• экологически безопасное производство и эксплуатация,
• высококачественные лакокрасочные покрытия,
• профессиональный сервис от производителя.

Типичные ячейки КРУ

1. защитный щиток
2. шинный проходной изолятор
3. сборные шины
4. отсек вторичных цепей
5. разъединитель / выключатель нагрузки
6. индикатор напряжения
7. направляющая изолирующей перегородки
8. изолирующая плита
9. выключатель/контактор
10. трансформатор тока
11. заземлитель
12. выкатной модуль
13. соединительный кабель

Технические параметры распредустройств серии J

Tип распредустройства

Напряжение промышленной частоты

Напряжение грозового импульса

Сопротивление внутреннему к.з.

Категории потери непрерывности работы LSC

*Исполнение с выключателем VD4 и трансформаторами напряжения

Примеры принципиальных схем распредустройств серии J

• Rozdzielnice średniego napięcia jednoczłonowe serii J — karta produktowa Посмотреть файлСкачать

• 09февраль 2022 Надёжная сеть в Быдгоще, благодаря КРУЭ OPTIMA145 Монтаж распределительного устройства КРУЭ SF6 110 кВ — OPTIMA 145 был одним из элементов реализации для ENEA Operator Sp. о.о. в Быдгоще.
• 03февраль 2022 „Метановое” КРУ от ELEKTROBUDOWA Успешно закончилось строительство РП RGEN на JSW S.A. успешно завершены. KWK Knurów-Szczygłowice Ruch Szczygłowice с использованием КРУ производства ELEKTROBUDOWA Sp. о.о.
• 16декабрь 2021 ELEKTROBUDOWA с возросшим уставным капиталом В среду, 15 декабря 2021 г., в ЗАГСе г. Св. Warszawy w Warszawie, XIII Хозяйственный отдел Государственного судебного реестра, зарегистрировал увеличение уставного капитала общества ELEKTROBUDOWA Sp. о.о.
• 26октября 2021 ELEKTROBUDOWA -партнёр Государственного высшего профессионального училища Во вторник, 19 октября 2021 г., ELEKTROBUDOWA подписала договор о сотрудничестве с Государственным высшим профессиональным училищем в Конине. Цель подписанных договорённостей – начать комбинированное обучение по трем специальностям.

• ПРОДУКЦИЯ
• Объекты «под ключ»
• Комплексные инсталляции в электроэнергетике
• РЕФЕРЕНЦИЯ

ELEKTROBUDOWA Sp. z o.o. ul. Porcelanowa 12
40-246 Katowice tel: +48 32 888 63 63 biuro@elektrobudowa.com.pl Регистрационные данные ELEKTROBUDOWA Sp. z o.o.
ul. Chłodna 51
00-867 Warszawa NIP: 5272971890
KRS: 0000923137
REGON: 520030636
BDO: 000548448

Kapitał zakładowy: 500 000 PLN

Виды распределительных устройств

Для передачи электроэнергии от источника потребителям (высоковольтным и низковольтным) используются распределительные устройства. Применение отдельного вида зависит от класса напряжения, характеристик самой сети, количества и типа потребителей.

Виды распределительных устройств:

• Камеры сборные (КСО)
• Комплектные распределительные устройства (КРУ)
• Пункты коммерческого учета
• Комплектные трансформаторные подстанции (КТП)
• Пункты автоматического регулирования напряжения
• Панели распределительных щитов (ЩО)
• Шкафы распределительные низковольтные
• Шкафы учета электроэнергии наружной установки для коттеджей.
• Устройства контроля напряжения.

Камеры КСО устанавливаются в распределительных устройствах 6 (10) кВ закрытых трансформаторных подстанций. Применяются для электроснабжения объектов промышленности, сельского хозяйства, административных и жилых помещений.

КРУ рассчитаны для внутренней установки. Могут быть выполнены с односторонним и двухсторонним обслуживанием. Предназначены для питания электрических подстанций и потребителей.

Пункты коммерческого учета разработаны для контроля потребления электроэнергии по высокой стороне. Фиксируют расход электричества в прямом и обратном направлении. Могут быть включены в АСКУЭ.

Пункты автоматического регулирования напряжения выполняют ряд функций:

• Повышают качество электроэнергии.
• Устраняют нессиметрию напряжения, автоматически поддерживают физическую величину в заданном диапазоне.
• Передача электрической энергии на большие расстояния.

Распределительные устройства: виды, особенности конструкции

Распределительным устройством (РУ) называют электроустановку, служащую для приема и распределения электроэнергии и содержащую коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные и др.), а также устройства зашиты, автоматики и измерительные приборы.

Распределительные устройства электроустановок предназначены для приема и распределения электричества одного напряжения для дальнейшей передачи потребителям, а также для питания оборудования в пределах электроустановки.

Если все или основное оборудование РУ расположено на открытом воздухе., оно называется открытым (ОРУ): при его расположении в здании — закрытым (ЗРУ). Распределительное устройство, состоящее из полностью или частично закрытых шкафов и блоков со встроенными в них аппаратами, устройствами защиты и автоматики, поставляемое в собранном или полностью подготовленном для сборки виде называют комплектным и обозначают для внутренней установки КРУ, для наружной — КРУН.

Центр питания — распределительное устройство генераторного напряжения или распределительное устройство вторичного напряжения понизительной подстанции, к которые присоединены распределительные сети данного района.

Распределительные устройства (РУ) классифицируют по нескольким критериям, ниже приведем их виды и особенности конструкции.

Распределительные устройства до 1000 В

Распределительные устройства до 1000 В выполняются, как правило, в помещениях в специальных шкафах (щитах). В зависимости от назначения распределительные устройства 220/380 В (класс напряжения 0,4кВ) могут быть выполнены для питания потребителей либо исключительно для собственных нужд электроустановки.

Конструктивно распределительные устройства 0,4 кВ имеют защитные аппараты (автоматические выключатели, плавкие предохранители), рубильники, выключатели-разъединители и соединяющие их сборные шины, а также клеммные колодки для подключения кабельных линий потребителей.

Помимо силовых цепей в низковольтных щитах может быть установлен ряд дополнительных устройств и вспомогательных цепей, а именно:

• приборы учета электроэнергии и трансформаторы тока;
• цепи индикации и сигнализации положения коммутационных аппаратов;
• измерительные приборы для контроля напряжения и тока в различных точках распределительного устройства;
• устройства сигнализации и защиты от замыканий на землю (для сетей конфигурации IT);
• устройства автоматического ввода резерва;
• цепи дистанционного управления коммутационными аппаратами с моторными приводами.

К низковольтным распределительным устройствам можно также отнести щиты постоянного тока, осуществляющие распределение постоянного тока от преобразователей, аккумуляторных батарей для питания оперативных цепей электрического оборудования и устройств релейной защиты и автоматики.

Высоковольтные распределительные устройства

Распределительные устройства класса напряжения выше 1000 В могут быть выполнены, как вне помещений – открытого типа (ОРУ) , так и внутри помещений – закрытого типа (ЗРУ) .

В закрытых распределительных устройствах оборудование размещается в сборных камерах одностороннего обслуживания КСО либо в комплектных распределительных устройствах типа КРУ .

Камеры типа КСО более предпочтительны для помещений ограниченной площади, так как они могут устанавливаться вплотную к стене либо друг к другу задними стенками. Камеры КСО имеют несколько отсеков, закрытых сетчатыми ограждениями либо сплошными дверцами.

КСО комплектуются различным оборудованием, в зависимости от их назначения. Для питания отходящих линий в камеру устанавливается высоковольтный выключатель, два разъединителя (со стороны шин и со стороны линии), трансформаторы тока, на лицевой стороне размещаются рычаги управления разъединителями, привод выключателя, а также низковольтные цепи и устройства защиты, реализованные для защиты и управления данной линией.

Камеры данного типа могут быть укомплектованы трансформаторами напряжения, разрядниками (ограничителями перенапряжения), предохранителями.

Распределительные устройства типа КРУ представляют собой шкаф, разделенный на несколько отсеков: трансформаторов тока и отходящего кабеля, сборных шин, выкатная часть и отсек вторичных цепей.

Каждый отсек изолирован друг от друга для обеспечения безопасности при обслуживании и эксплуатации оборудования шкафов КРУ. Выкатная часть шкафа, в зависимости от назначения присоединения может быть укомплектована выключателем, трансформатором напряжения, разрядниками (ОПН), трансформатором собственных нужд.

Выдвижной элемент относительно корпуса шкафа может занимать рабочее, контрольное (разобщенное) или ремонтное положение. В рабочем положении главные и вспомогательные цепи замкнуты, в контрольном — главные цепи разомкнуты, а вспомогательные замкнуты (в разобщенном последние разомкнуты), в ремонтном — выдвижной элемент находится вне корпуса шкафа и его главные и вспомогательные цепи разомкнуты. Усилие, необходимое для перемещения выдвижного элемента, не должно превышать 490 Н (50 кГс). При выкатывании выдвижного элемента проемы к неподвижным разъемным контактам главной цепи автоматически закрываются шторками.

Токоведущие части КРУ выполняются, как правило, шинами из алюминия или его сплавов; при больших токах допускается применение медных шин, при номинальных токах до 200 А — стальных. Монтаж вспомогательных цепей производится изолированным медным проводом сечением не менее 1,5 кв. мм, присоединение к счетчикам — проводом сечением 2,5 кв. мм, паяные соединения — не менее 0,5 кв. мм. Соединения, подвергающиеся изгибам и кручению, выполняются, как правило, многожильными проводами.

Гибкая связь вспомогательных цепей стационарной части КРУ с выдвижным элементом осуществляется с помощью штепсельных разъемов.

Шкафы КРУ, а также заземляющие ножи должны удовлетворять требованиям по электродинамической и термической стойкости к сквозным токам короткого замыкания. Для обеспечения требований по механической стойкости регламентировано количество циклов, которые должны выдерживать шкафы КРУ и его элементы: разъемные контакты главных и вспомогательных цепей, выдвижной элемент, двери, заземляющий разъединитель. Количество циклов включения и отключения встроенного комплектующего оборудования (выключатели, разъединители и др.) принимается в соответствии с ПУЭ.

Для обеспечения безопасности шкафы КРУ снабжаются рядом блокировок. После выкатывания выдвижного элемента все токоведущие части главных цепей, которые могут оказаться под напряжением, закрываются защитными шторками. Эти шторки и ограждения не должны сниматься или открываться без помощи ключей или специальных инструментов.

В шкафах КРУ стационарного исполнения предусматривается возможность установки стационарных или инвентарных перегородок для отделения частей оборудования, находящихся под напряжением. Не допускается использовать для заземления болты, винты, шпильки, выполняющие роль крепежных деталей. В местах заземления должны быть надпись «земля» или знак заземления.

Вид шкафа КРУ определяется схемой главной цепи КРУ. Основным электрическим аппаратом, определяющим конструкцию шкафа, является выключатель: применяются маломасляные, электромагнитные, вакуумные и элегазовые выключатели. Схемы вторичных цепей чрезвычайно разнообразны и полностью пока не унифицированы.

Комплектные устройства могут иметь различную конструкцию, например, с элегазовой изоляций – КРУЭ либо предусмотренные для наружной установки – КРУН , которые можно монтировать вне помещений.

Распределительные устройства открытого типа предусматривают установку электрического оборудования на металлических конструкциях, на бетонных фундаментах, без дополнительной защиты от внешних воздействий. Вспомогательные цепи оборудования ОРУ монтируют в специальных шкафах, имеющих защиту от механических воздействий и влаги.

Распределительные устройства, как закрытого, так и открытого типов классифицируются по нескольким критериям, в зависимости от их конструктивного исполнения (схемы).

Первый критерий – способ выполнения секционирования . Различают распределительные устройства с секциями шин и системами шин. Секции шин предусматривают питание каждого отдельного потребителя от одной секции, а системы шин позволяют переключать одного потребителя между несколькими секциями. Секции шин соединяются секционными выключателями, а системы шин – шиносоеденительными. Данные выключатели позволяют запитывать секции (системы) друг от друга в случае потери питания на одной из секций (систем).

Второй критерий – наличие обходных устройств – одной или нескольких обходных систем шин, которые позволяют выводить в ремонт элементы оборудования без необходимости обесточения потребителей.

Третий критерий – схема питания оборудования (для открытых РУ) . В данном случае возможно два варианта схемы – радиальная и кольцевая. Первая схема упрощенная и предусматривает питание потребителей через один выключатель и разъединители от сборных шин. При кольцевой схеме питание каждого потребителя осуществляется от двух-трех выключателей. Кольцевая схема более надежная и практичная в плане обслуживания и эксплуатации оборудования.

Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Не пропустите обновления, подпишитесь на наши соцсети:

Комплектное распределительное устройство

Процесс снабжения потребителей электрической энергией включает в себя этапы её выработки, транспортировки и распределения. Для приёма и распределения электроэнергии одного класса напряжения служат специальные электроустановки — распределительные устройства (РУ), в состав которых входят следующие виды электрооборудования:

• коммутационная аппаратура — силовые автоматические включатели, выключатели нагрузки, разъединители;
• устройства защиты — плавкие предохранители или блоки РЗА;
• приборы измерения и учёта — счётчики электроэнергии, амперметры, вольтметры, измерительные трансформаторы.

КРУ (комплектное распределительное устройство) представляет собой готовое заводское изделие, состоящее из унифицированных, готовых к монтажу ячеек (шкафов) с компактно интегрированным электрооборудованием. Благодаря высокой плотности монтажа оборудования внутри шкафа, конечное изделие имеет существенно меньшие габариты по сравнению с электроустановкой, собранной из отдельных компонентов. Использование ячеек КРУ возможно как поодиночке, так и в составе распредустройств подстанций, питающих несколько линий нагрузки. При групповой установке ячеек, их монтаж производится в ряд с соединением шкафов боковыми стенками. Благодаря очевидным преимуществам такого компоновочного решения, основу конструкций распределительных устройств низкого и среднего напряжения современных подстанций составляют именно комплектные распределительные устройства.

Схема КРУ

Основные функциональные блоки ячейки КРУ

Корпус комплектного распределительного устройства выполнен в виде сварной конструкции, имеющей форму шкафа. Для изготовления корпуса используется стальной лист, который после завершения сварочных работ обрабатывается антикоррозионным составом и окрашивается. Внутреннее пространство шкафа разделено с помощью стальных перегородок на отсеки, в которых размещается электрооборудование. Комплектное распределительное устройство разделено на отсеки, каждый из которых имеет своё специфическое назначение:

• в низковольтном отсеке размещаются устройства релейной защиты и автоматики, коммутационные аппараты питания цепей оперативного тока, измерительные приборы;
• коммутационный отсек предназначен для размещения силового выключателя либо выключателя нагрузки и разъединителя;
• в кабельном отсеке находится кабельная разделка, а также установлены трансформаторы тока и напряжения.

Лицевая панель релейного отсека КРУ выполнена в виде открывающейся дверцы, на которой установлены контрольно – измерительные приборы, светосигнальная арматура и ключ управления. Проводка цепей вторичной коммутации, а также цепей оперативного тока надёжно защищена от воздействия различных внешних помех, в том числе от электромагнитных наводок со стороны первичной силовой схемы.

На панели отсека коммутационных аппаратов нанесена первичная схема присоединения потребителя. Положение силового выключателя контролируется специальными флажками, механически связанными с его приводом. Безопасность эксплуатации комплектного распределительного устройства обеспечена многоуровневой системой защиты оборудования и обслуживающего персонала. Система блокировок препятствует выполнению ошибочных действий, в частности, не позволяет произвести отключение разъединителя, если выключатель находится во включенном положении. Это обусловлено неприспособленностью разъединителей к коммутации нагрузочных токов (отсутствие устройств гашения дуги, ручной привод). Кроме этого, привод заземляющих ножей сблокирован с приводами основных коммутационных аппаратов, что не позволяет произвести заземление электрических цепей, находящихся под напряжением. При пробое основной изоляции и возникновении электрической дуги внутри корпуса КРУ, обслуживающий персонал и смежные электроустановки, находящиеся в непосредственной близости от повреждённой ячейки надёжно защищены прочным стальным корпусом шкафа. Для сброса избыточного давления, возникающего внутри ячейки при дуговом разряде, конструкцией опционально предусмотрено наличие специального канала для отвода газов.

Ошиновка в кабельном отсеке надёжно закреплена на опорных изоляторах, благодаря чему конструкция способна выдерживать любые динамические нагрузки, которые могут возникать в аварийных режимах.

Область применения комплектных распределительных устройств

В зависимости от исполнения, комплектные распределительные устройства могут устанавливаться на открытом воздухе (КРУН) либо внутри капитальных или модульных сооружений. Ячейки КРУ применяются в схемах электроснабжения потребителей любого профиля и могут использоваться как в одиночку, так и в составе следующих электроустановок:

• понижающих и распределительных подстанций единой энергетической системы;
• отраслевых электрических подстанций, осуществляющих питание потребителей различных сфер промышленного и сельскохозяйственного производства;
• распределительных подстанций городской инфраструктуры, обеспечивающих электроэнергией жилые микрорайоны и системы городского освещения.

Комплектное распределительное устройство благодаря компактному исполнению и размещению оборудования в едином корпусе может быть установлено или демонтировано практически за один крановый подъём, что позволяет производить строительство электрических подстанций в самые кратчайшие сроки. Унифицированный подход при конструировании ячеек обеспечивает взаимозаменяемость входящих в их состав компонентов различных производителей.
