Как загрузить базу оборудования АСБ Рубикон в AutoCAD?
Для загрузки панели инструментов и панели ленты AutoCAD, на которых добавлены ссылки на динамические блоки AutoCAD, используется файл частичной адаптации AutoCAD. Эти блоки содержат всю необходимую информацию об оборудовании адресной системы безопасности (ОПС и СКУД) АСБ Рубикон.

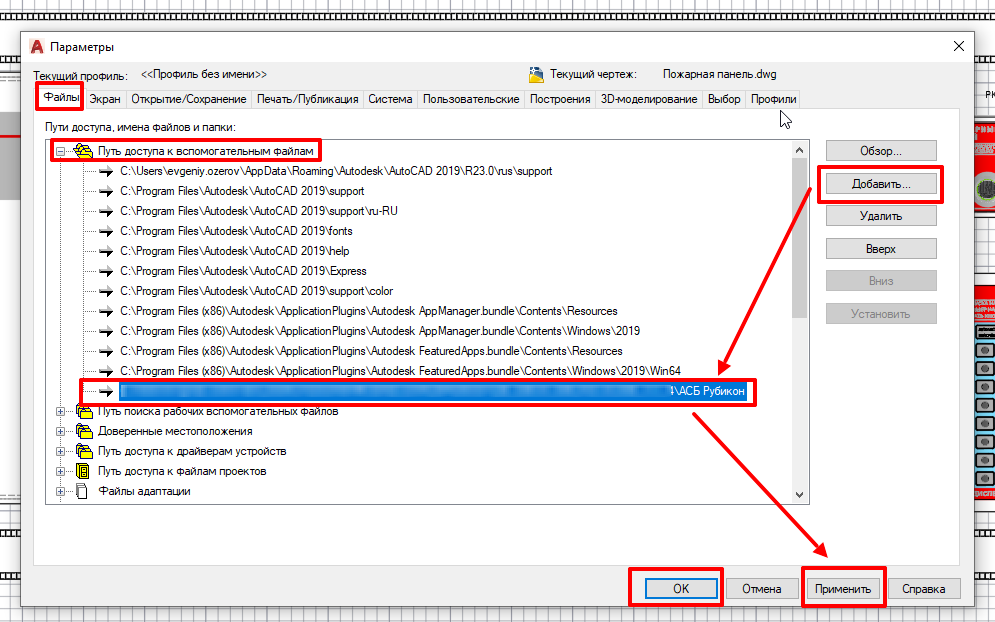

Шаг 1 Прописываем путь до файла .cuix
- Нажмите кнопку приложения «Параметры».
- В диалоговом окне «Параметры» перейдите на вкладку Файлы
- Откройте выпадающий список «Путь доступа к вспомогательным файлам«
- Справа от списка имен файлов и папок нажмите кнопку «Добавить«
- Скопируйте полный путь к папке с файлом частичной адаптации .cuix (в нашем случае папка АСБ Рубикон, файл asb_rubicon_full.cuix

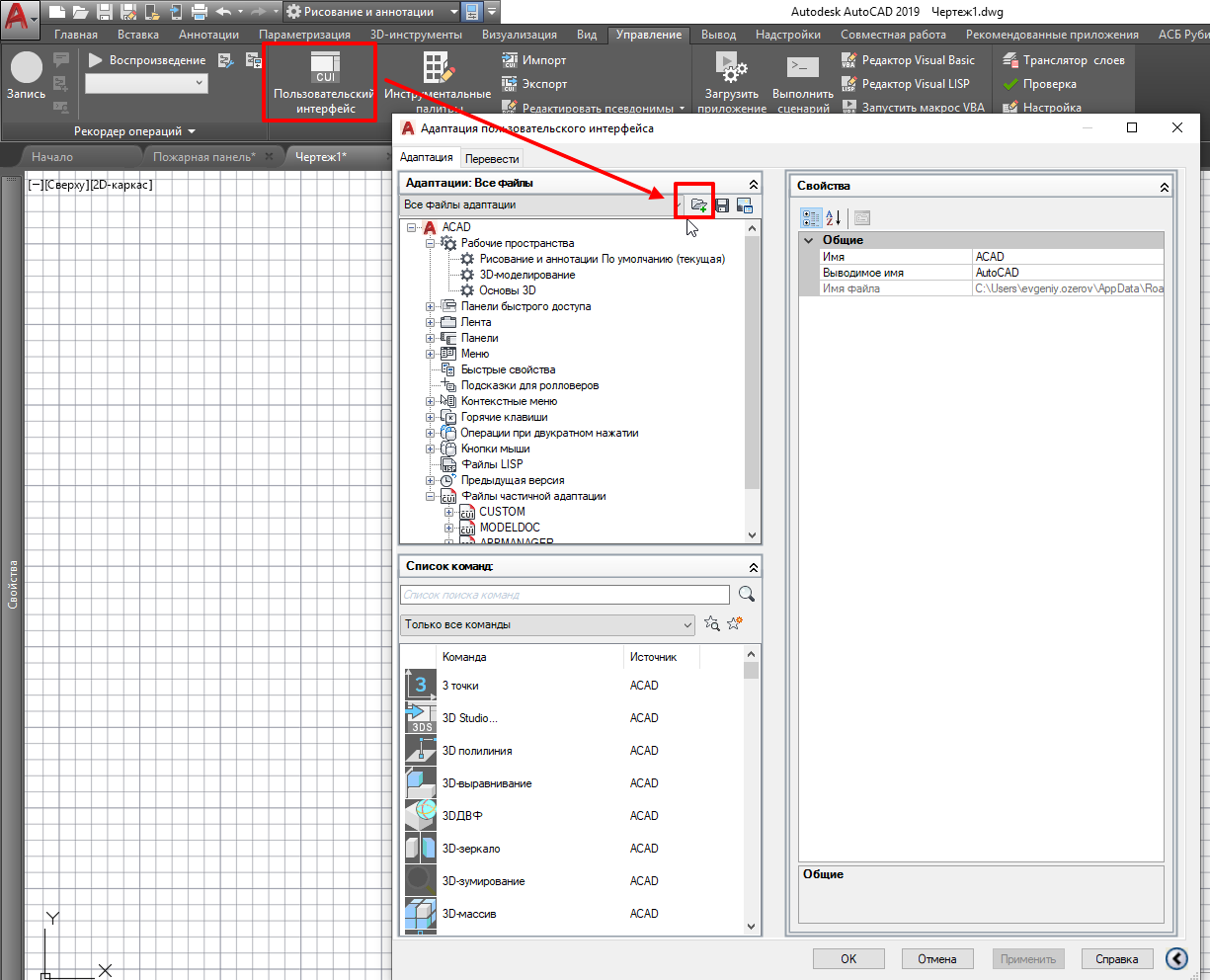

Шаг 2 Загружаем файл частичной адаптации .cuix
- На ленте AutoCAD выберите вкладку «Управление«.
- Нажмите кнопку «Пользовательский интерфейс» вкладки «Управление»
- В открывшемся диалоговом окне «Адаптация пользовательского интерфейса» нажмите кнопку с иконкой раскрытой папки «Загрузить файл частичной адаптации«

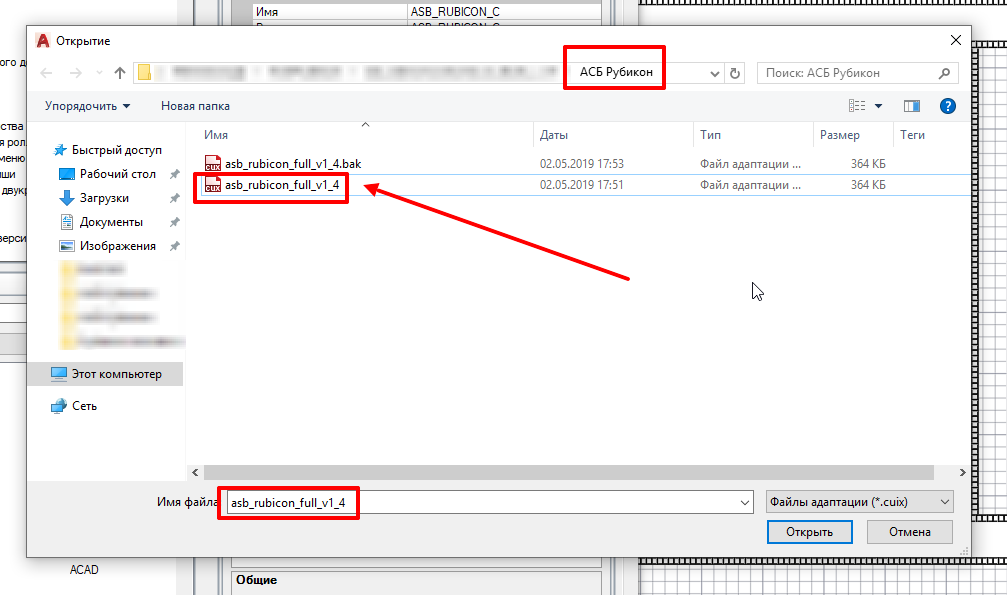

- Найдите путь до папки АСБ Рубикон
- Выберете файл asb_rubicon_full_v1_4.cuix и нажмите кнопку открыть

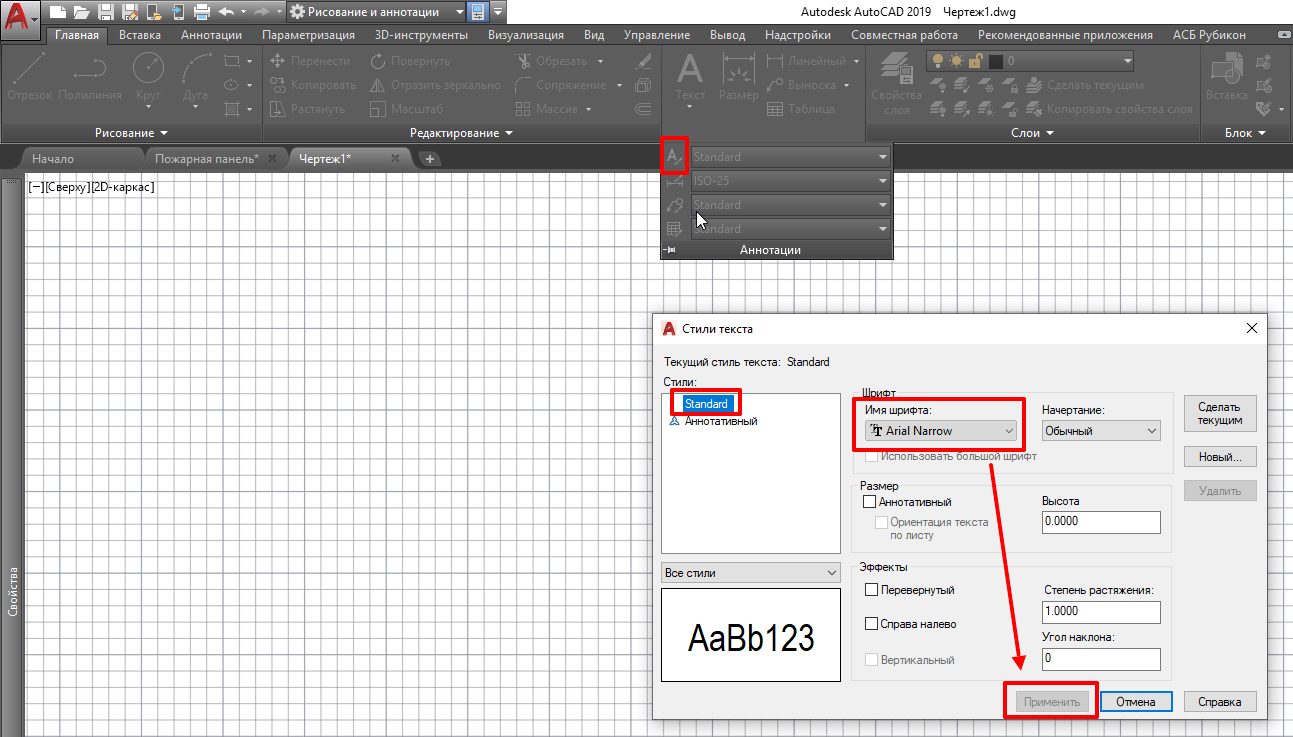

Шаг 3 Настройка стиля текста
- На ленте AutoCAD выберите вкладку «Главная«.
- Нажмите выпадающее меню «Аннотация» вкладки «Главная»
- В открывшемся меню нажмите кнопку с иконкой буквы «Стиль текста»
- В открывшемся диалоговом окне «Стиль текста» выберете стиль Standard
- Для стиля Standard задайте имя шрифта Arial Narrow и нажмите кнопу «Применить»

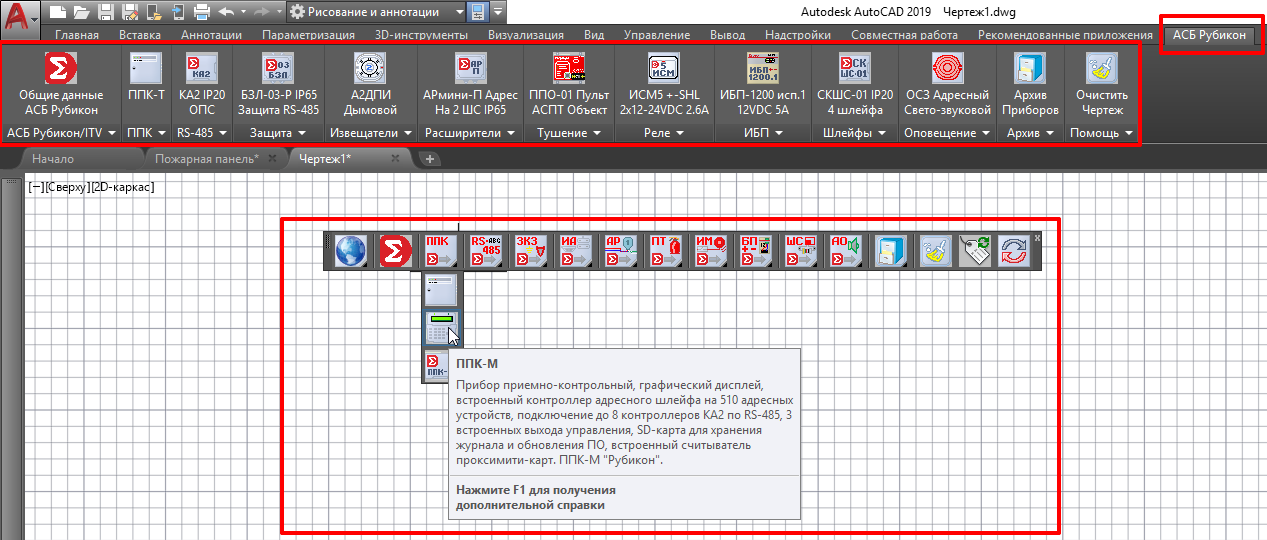

Если вы все сделали правильно, то на ленте AutoCAD появится новая вкладка «АСБ Рубикон«, а в пространстве модели — плавающая панель инструментов, при нажатии на иконки которой выпадает меню со списком оборудования АСБ Рубикон выбранного типа:
Их можно настроить — убрав лишнее с вкладки АСБ Рубикон, поменяв их местами на ленте либо выбрав нужные панели инструментов, переместив их так как вам удобно, закрепив и т.п.:
Как использовать панель AutoCAD АСБ Рубикон?
Как настроить под себя панели инструментов и панели ленты AutoCAD АСБ Рубикон, п также как использовать заложенный в них функционал для простого и безболезненного перехода к проектированию «пожарки» на новом оборудовании?
База данных оборудования АСБ Рубикон в AutoCAD

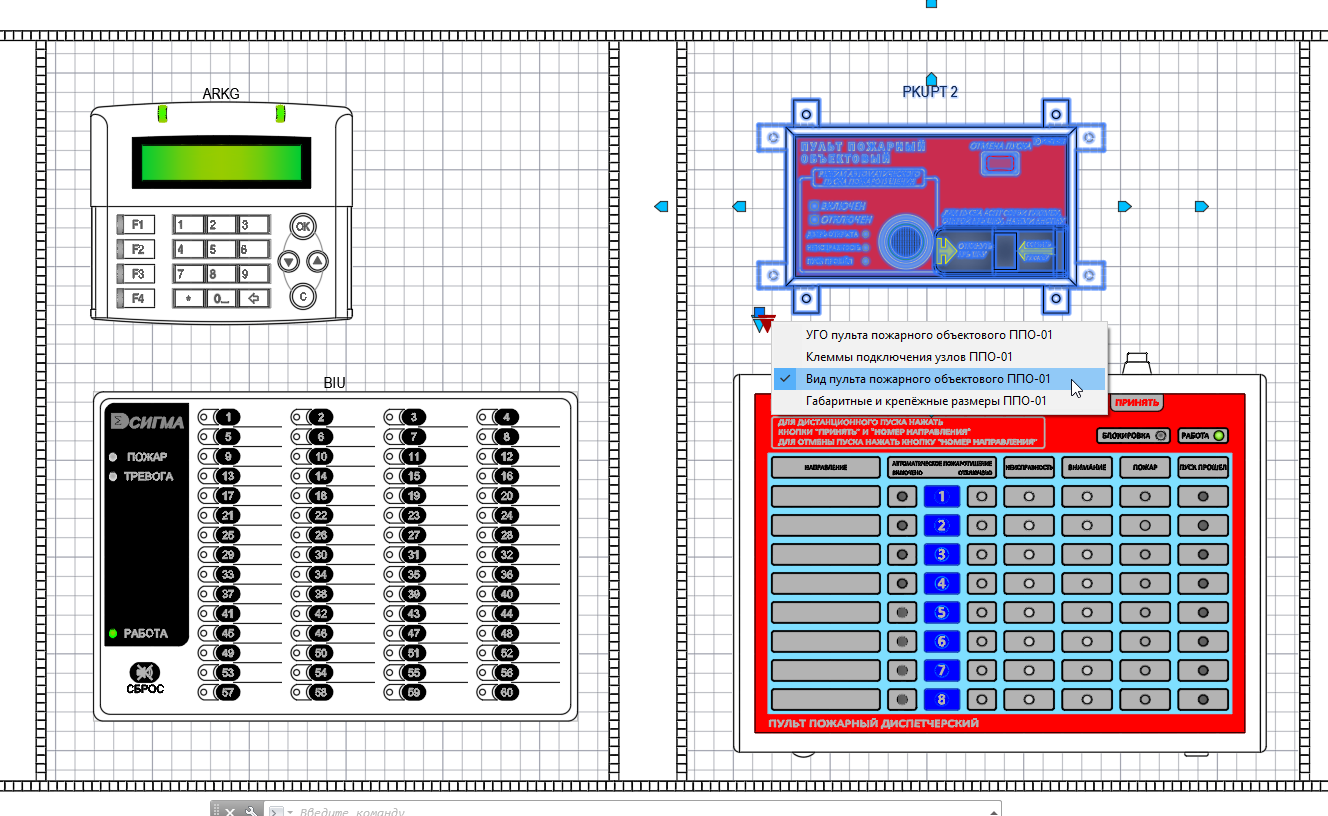

База данных выполнена в виде динамических аннотативных блоков AutoCAD с несколькими состояниями видимости:
- УГО (условное графическое обозначение) оборудования
- Клеммы подключения (клеммные колодки)
- Внешний вид
- Габаритные и крепежные размеры

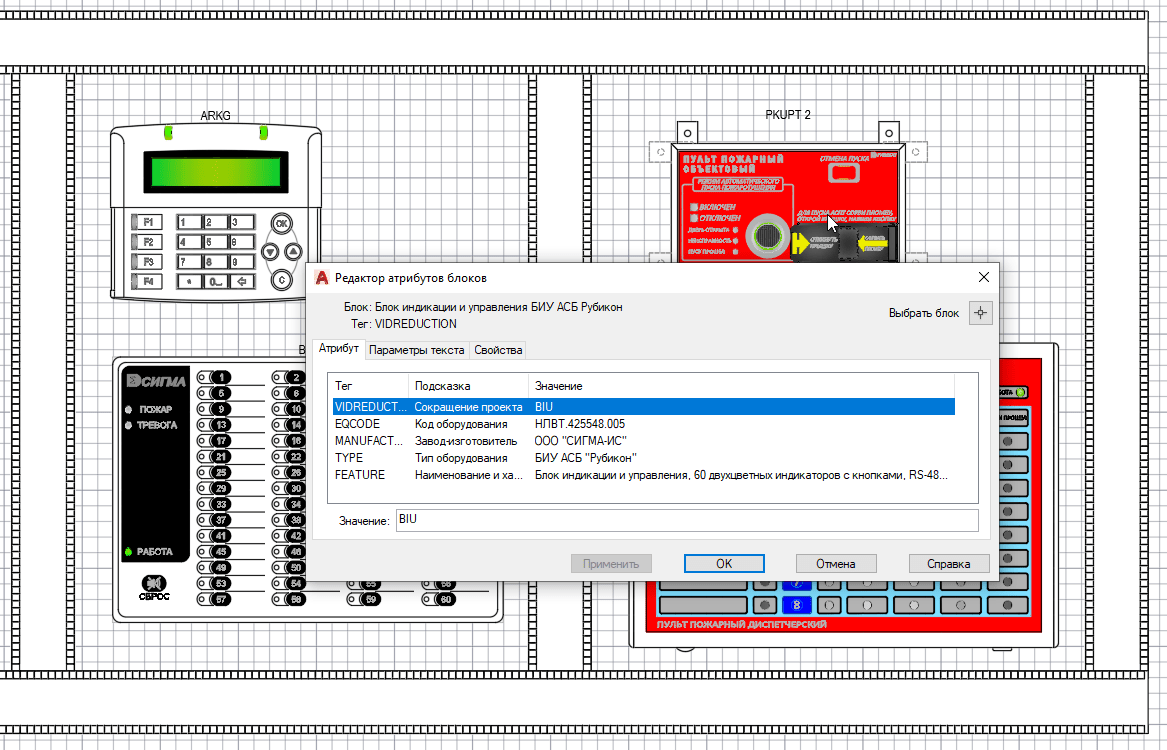

Каждый блок имеет атрибуты, содержащие всю необходимую для заполнения спецификации информацию — завод изготовитель, тип (марка), код оборудования (продукции), наименование и технические характеристики.

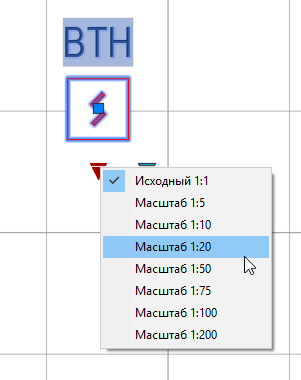

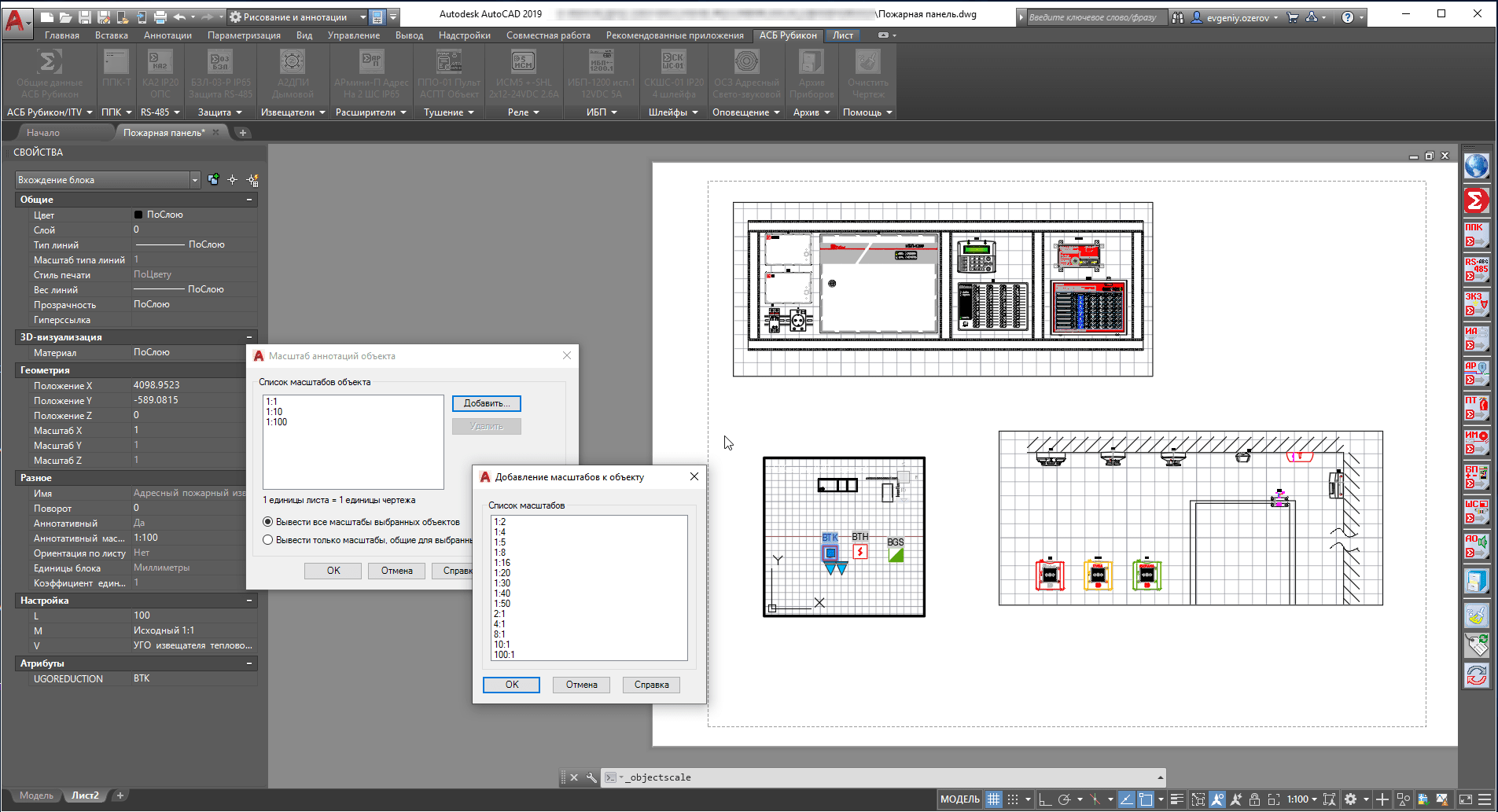

Каждый блок имеет два варианта масштабирования: ручкой выбора из списка (при оформлении листа в пространстве модели) и с помощью свойства аннотативности блока.

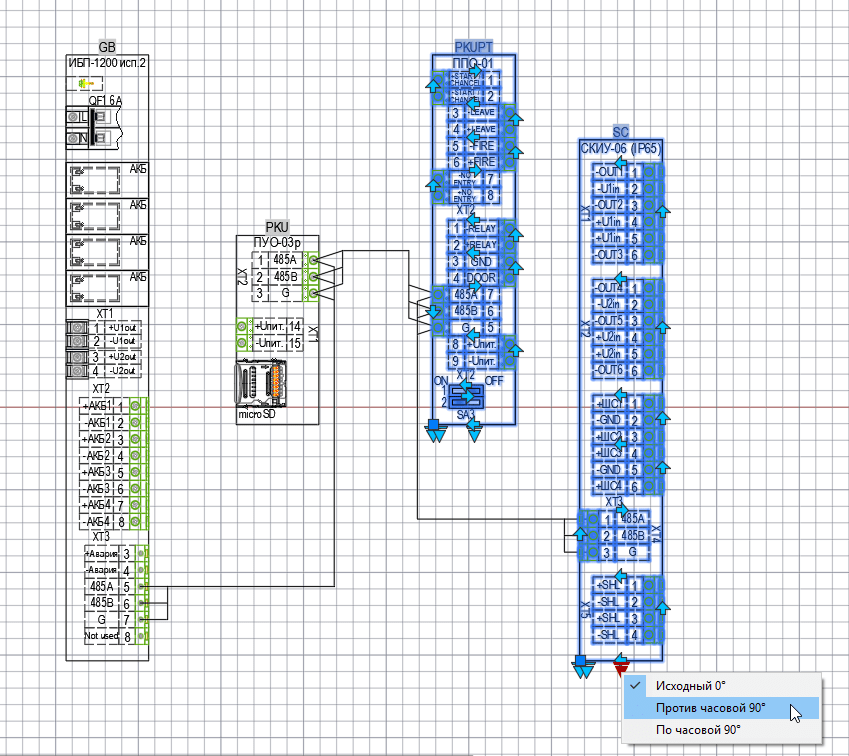

Для создания схем электрических принципиальных на видимости Клеммы подключения узлов можно использовать встроенный функционал динамических блоков AutoCAD АСБ Рубикон:
- с помощью ручек отражения расположить клеммы с левой или правой стороны блока (отдельно по клеммным колодкам либо все сразу
- с помощью ручек отражения менять порядок прорисовки клемм в клеммной колодке
- с помощью ручки выбора повернуть блок с клеммными колодками против либо по часовой стрелки
Интерфейс доступа к блокам AutoCAD АСБ Рубикон
- Классический
- Ленточный
У каждого типа рабочего пространства есть свои плюсы и минусы, сторонники и противники. Поэтому мы создали два варианта доступа к динамическим аннотационным блокам AutoCAD для проектирования на оборудовании АСБ Рубикон:
- Панель инструментов AutoCAD для сторонников классического рабочего пространства
- Панель ленты AutoCAD — для любителей современного usability

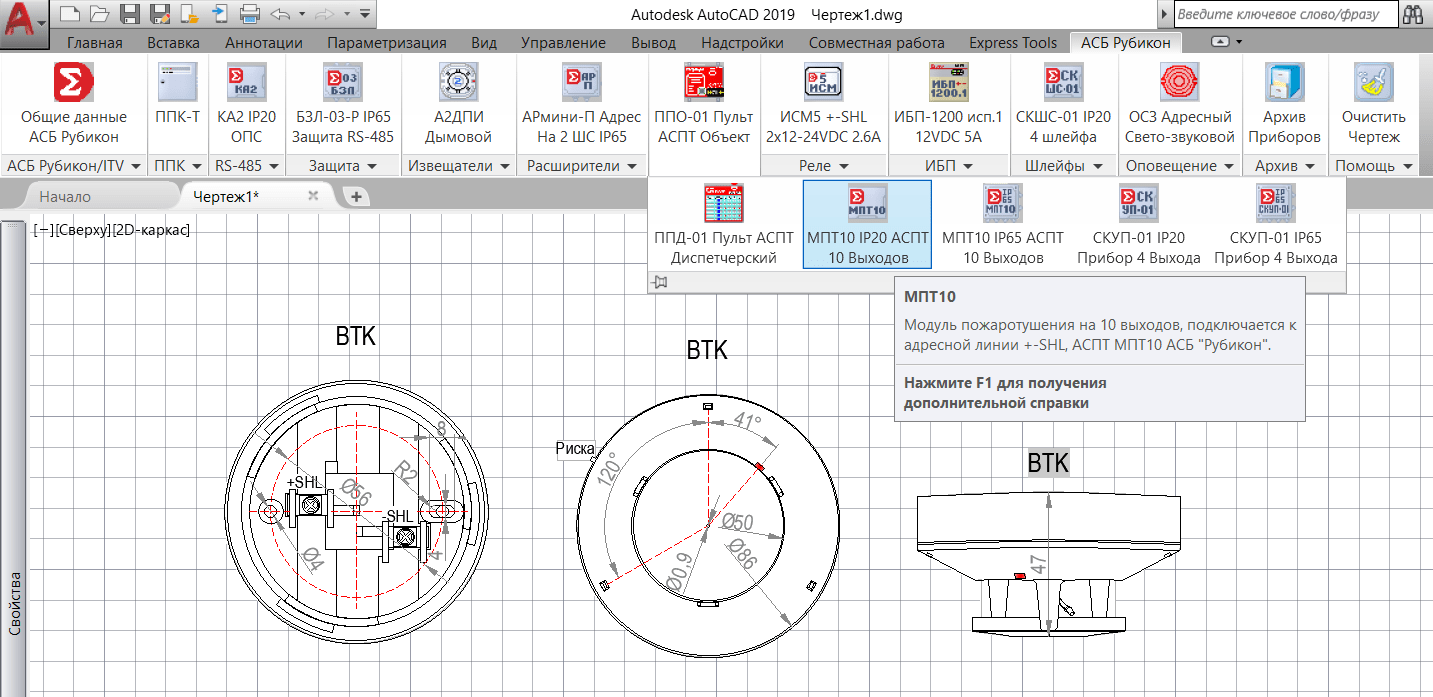

Смысл ленты — разделение инструментов для работы на удобные «папки» / «разделы». В данном случае после загрузки файла частичной адаптации asb_rubicon_full_v1_4.cuix на ленте появляется вкладка АСБ Рубикон со следующими панелями:
- Общие данные АСБ Рубикон
- ППК
- RS485
- Защита
- Извещатели
- Расширители
- Тушение
- Реле
- ИБП
- Шлейфы
- Оповещение
- Архив

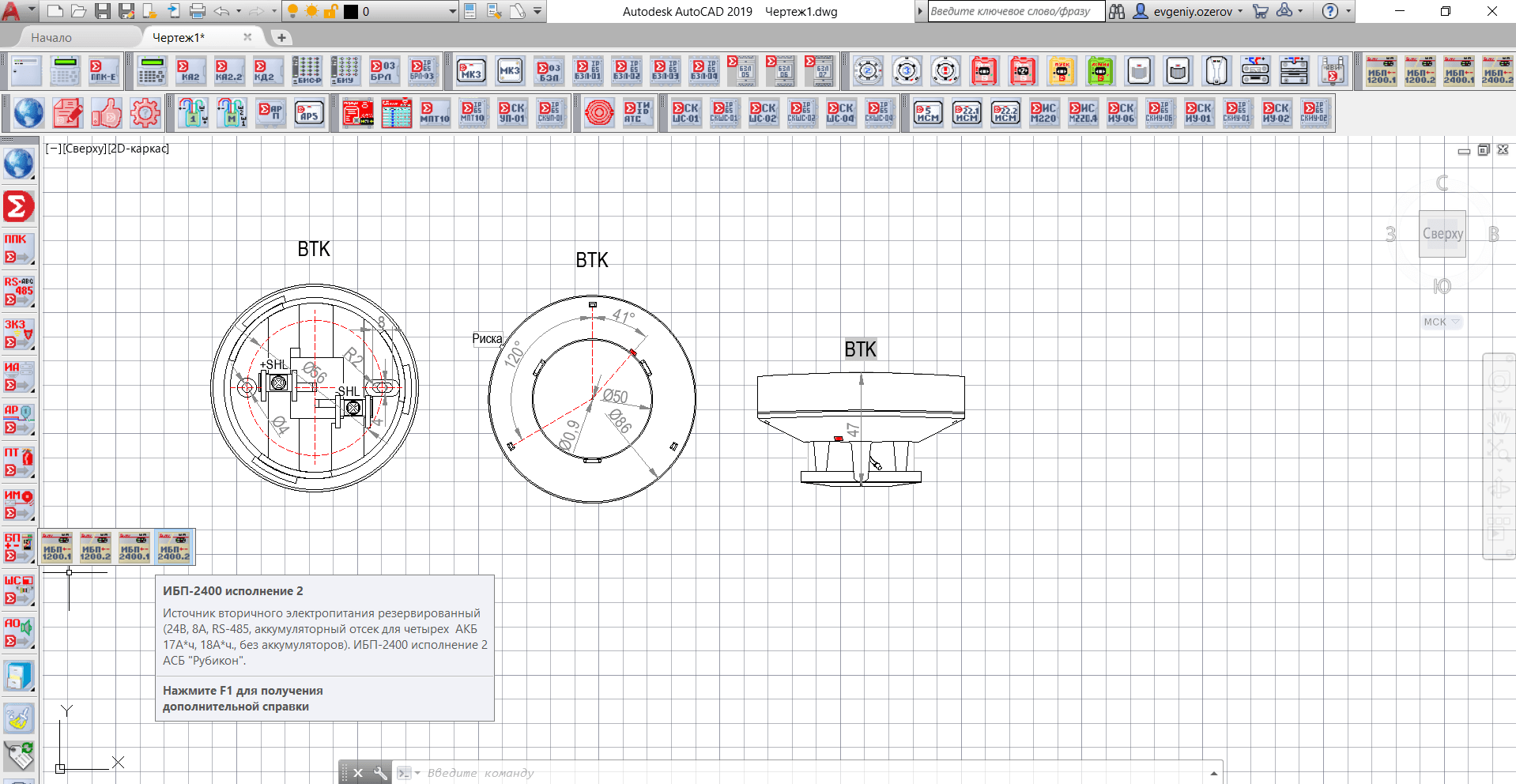

Каждая панель содержит ссылки на dwg файлы динамических аннотационных блоков АСБ Рубикон, web страницы сайта АСБ Рубикон либо команды AutoCAD.
Название панелей — интуитивно понятные. ППК — ссылки на блоки приемно-контрольных приборов; Защита — адресные модули изоляции короткого замыкания адресного шлейфа АСБ Рубикон, модули защиты от перенапряжений («грозозащита») линий связи RS485, линий питания, шлейфов сигнализации; Расширители — адресные метки на 1, 2 либо 5 неадресных шлейфов; Тушение — модули автоматической системы пожаротушения (подключаемые к адресному шлейфу либо к линии RS485); Реле — исполнительные релейные модули (подключаемые к адресному шлейфу либо к линии RS485); ИБП — источники бесперебойного питания (блоки питания с аккумуляторными батареями на 12 VDC / 24 VDC); Шлейфы — контроллеры неадресных шлейфов, подключенные к линии RS485; RS485 — прочие контроллеры, подключаемые по линии RS485 к центральному ППК; Оповещение — свето-звуковой адресный оповещатель (СОУЭ 1-2 тип) и телефонный информатор (подключение к пультовой охране / пожарной части объекта защиты; Архив — снятые с производства приборы АСБ Рубикон либо приборы, поставляемые под заказ (проектная линейка оборудования); Помощь — ссылки на команды AutoCAD Очистить чертеж (_PURGE), Обновить атрибуты (_ATTSYNC) и Регенерация чертежа (_REGENALL); Общие данные АСБ Рубикон — вставка функциональной схемы АСБ Рубикон (в виде растрового изображения), а также ссылок на web-страницы сайта АСБ Рубикон — Главной страницы, раздела Типовые проекты, раздела Рекомендации по применению и раздела Техническая поддержка.
*почти — потому как воспроизвести классический интерфейс на AutoCAD 2019 достаточно сложно
Панель инструментов АСБ Рубикон содержит ровно тот же функционал, что и панель ленты АСБ Рубикон. Пользуйтесь тем интерфейсом, который удобней лично вам.
Настройка ленточного интерфейса

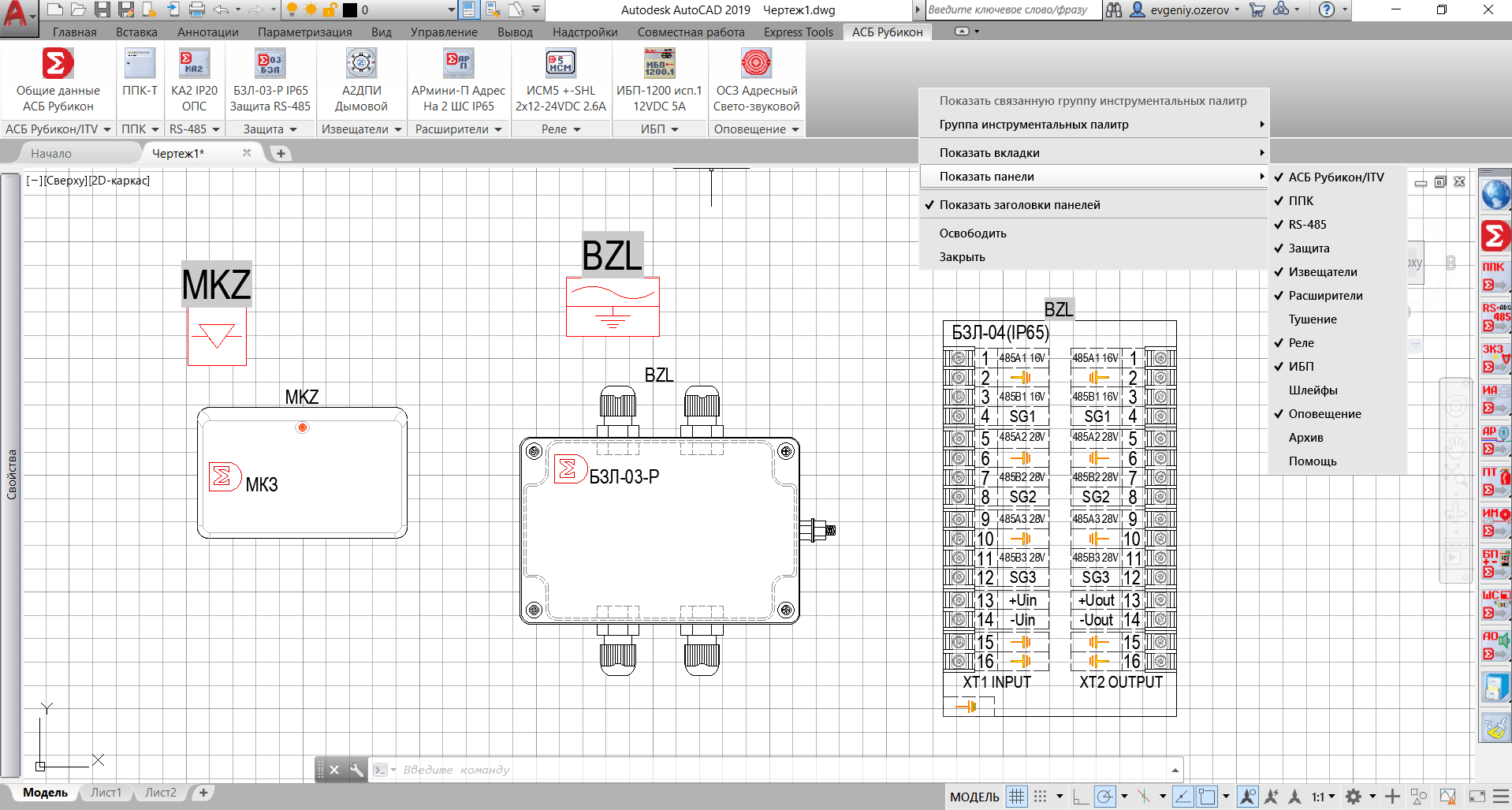

Любую ленточную панель AutoCAD можно:
- показать либо скрыть с вкладки;
- добавить на панель «Быстрый доступ»
Саму вкладку АСБ Рубикон можно показать либо скрыть на ленте AutoCAD, а также освободить. В этом случае порядок следования панелей можно изменить. И при необходимости закрепить вкладку АСБ Рубикон снова, просто перетащив ее на ленту.

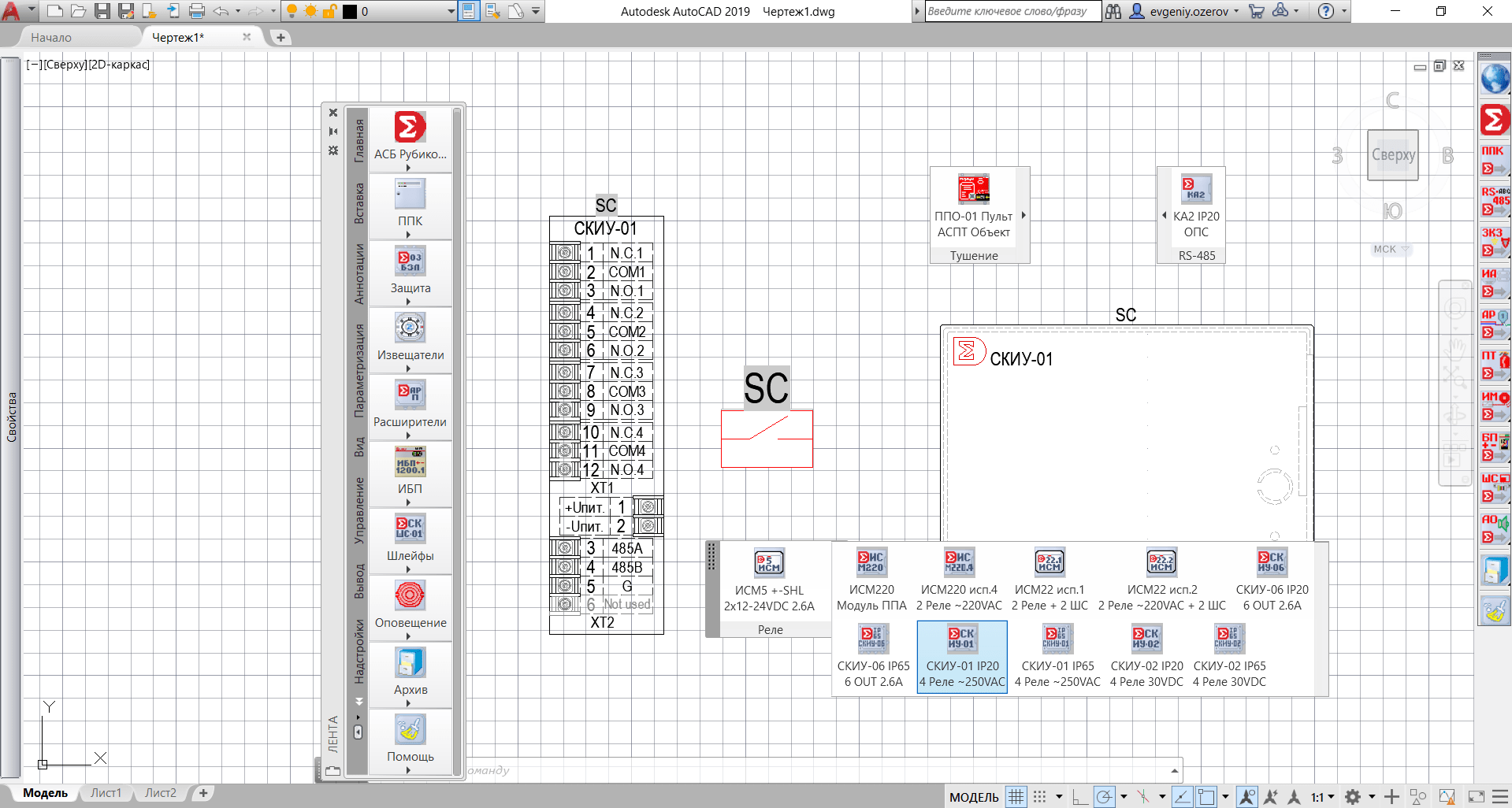

Так же при желании любую ленточную панель можно «снять» с вкладки АСБ Рубикон — просто перетащив ее мышью:
Настройка панели инструментов в классическом интерфейсе

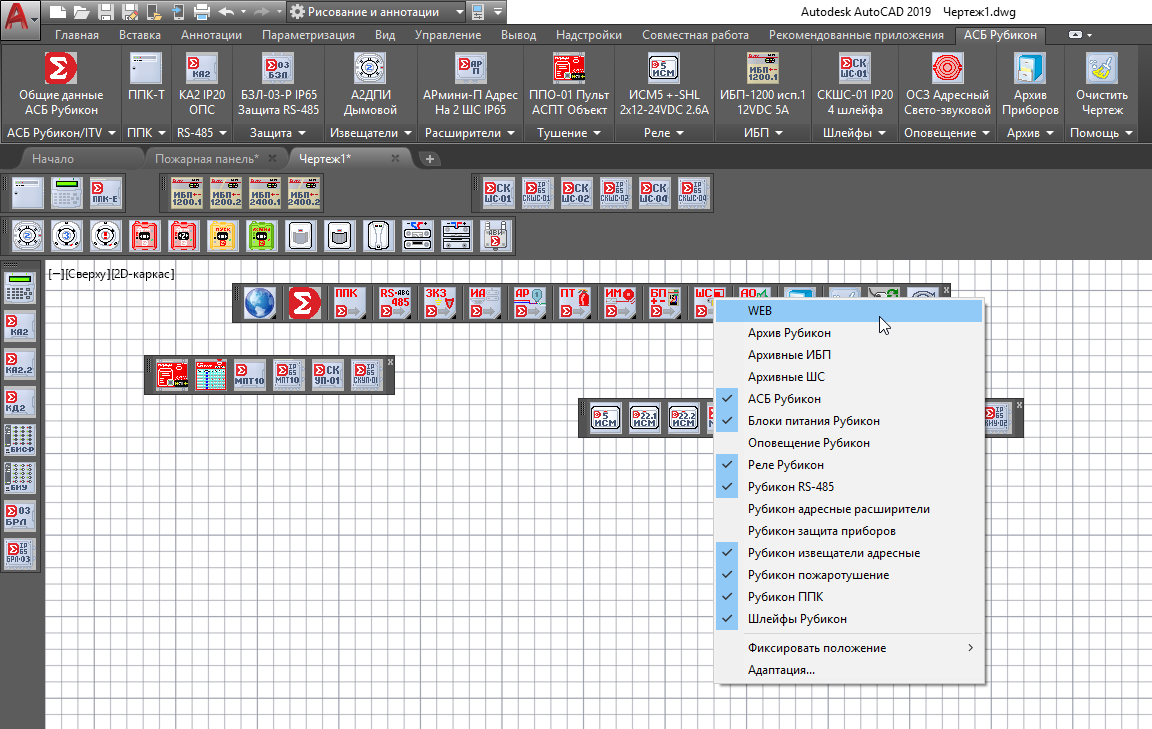

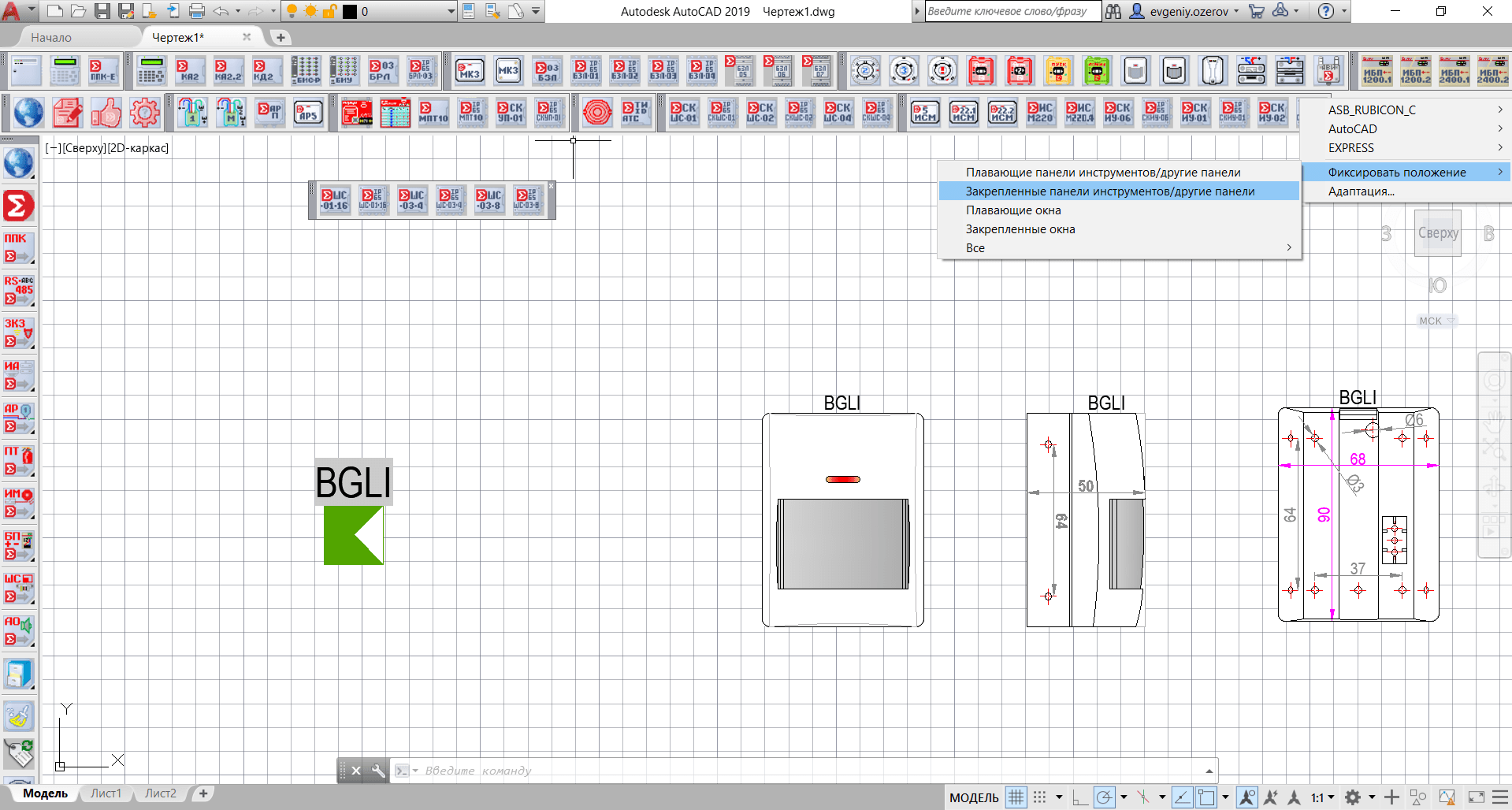

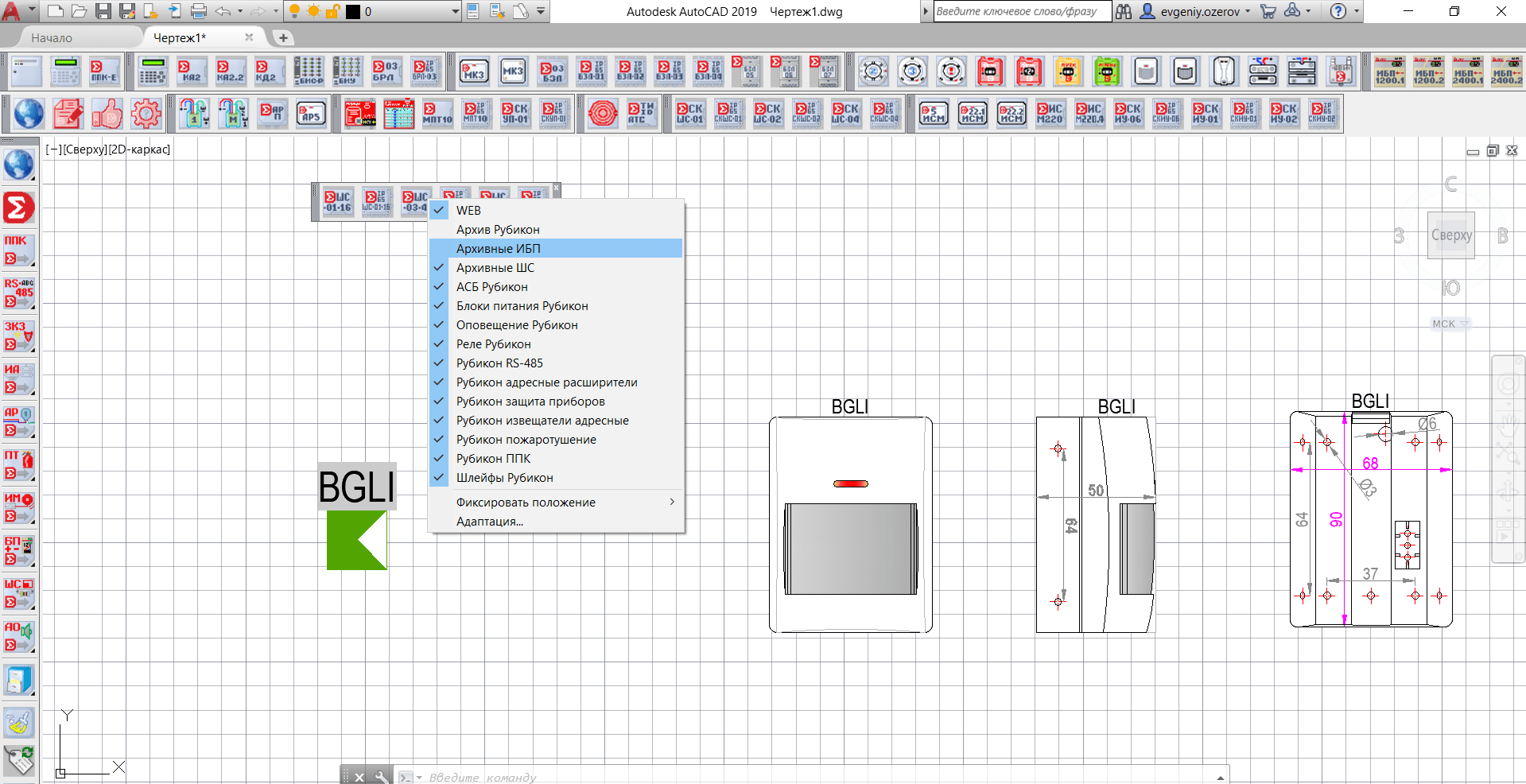

Панель инструментов также гибко настраивается. Можно использовать как общую панель АСБ Рубикон с выпадающими меню, так и отдельные панели, разделенные аналогично ленточным панелям вкладки АСБ Рубикон.

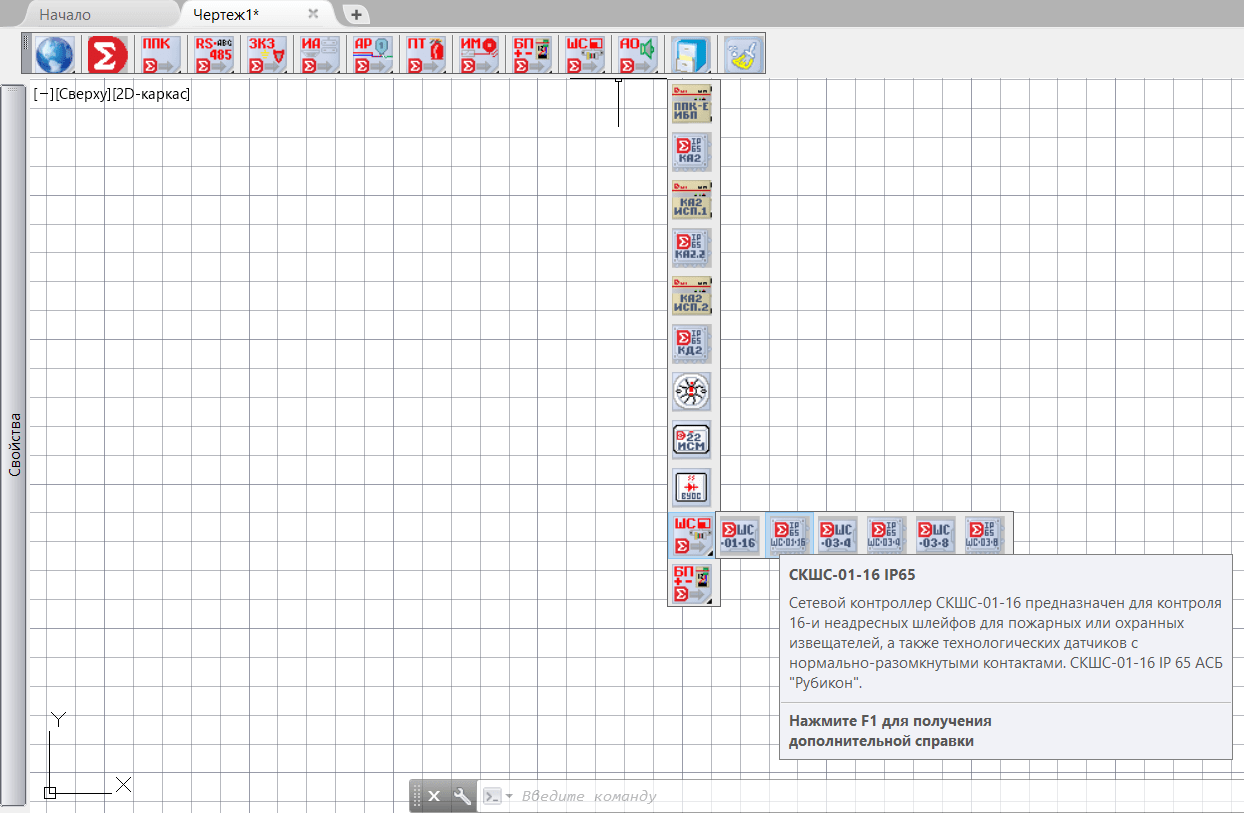

Если выпадающие меню вас раздражают — можно использовать фиксированные:
Панели инструментов АСБ Рубикон можно закрепить:
Если у вас AutoCAD 2019 и выше — имеет смысл использовать крупные кнопки для панелей инструментов, ваши глаза скажут вам спасибо (а мы предусмотрели два вида иконок под большие и малые кнопки):
Для этого:

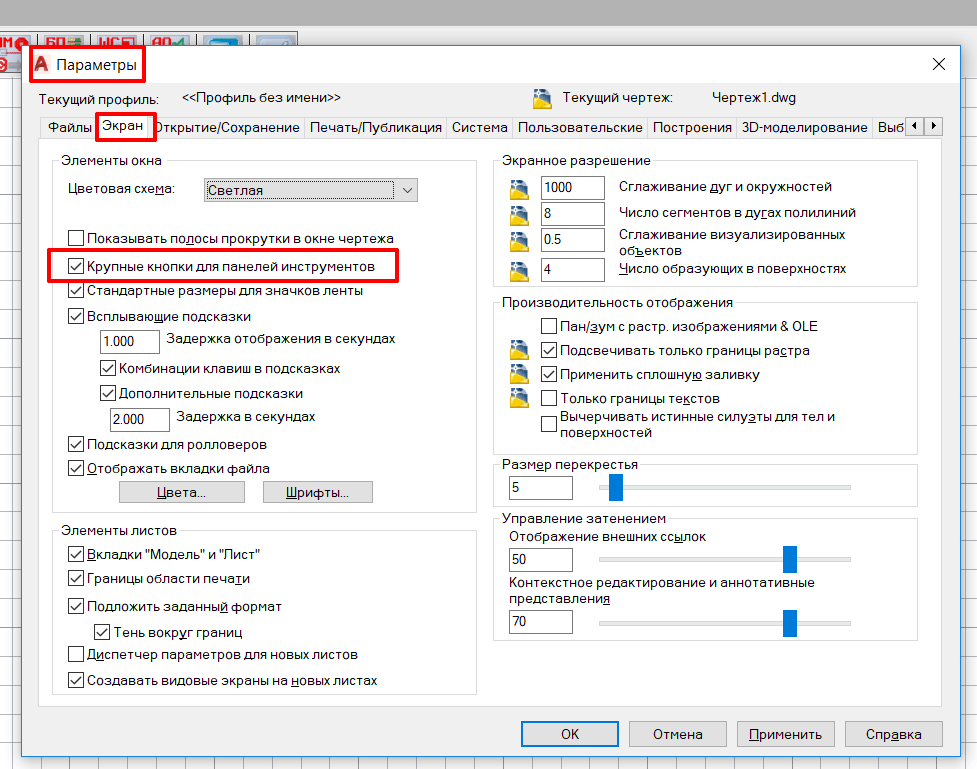

- Нажмите кнопку приложения «Параметры» .
- В диалоговом окне «Параметры» перейдите на вкладку Экран
- В блоке Элементы окна поставьте галочку Крупные кнопки для панелей инструментов
Выводы
Мы проделали большую работу по созданию действительно удобной, интуитивно понятной, простой в использовании и гибко настраиваемой панели AutoCAD для проектирования адресной системы безопасности АСБ Рубикон. Это только первый этап большой работы: мы в начале пути по автоматизации процесса проектирования в AutoCAD. Сейчас мы создали лишь базу данных нашего оборудования. Но это та работа, без которой переход с привычного оборудования на новое — занимает много сил и времени. Не тратьте их на рутину — мы сделали это за вас, и сделали качественно и с душой!
Панель лист в автокаде
КАК ВЕРНУТЬ КОМАНДНУЮ СТРОКУ В AUTOCAD .
Недавно мне на e-mail пришло с таким вопросом: » Пропала командная строка в нижней части экрана. Как её вернуть обратно? » В данной статье я и попытаюсь ответить на этот вопрос.
Чтобы дать более правильный ответ, я должен знать в каком интерфейсе AutoCAD работает пользователь: в новом (с лентой) или в классическом.
Новый интерфейс автокад выглядит так:
А классический интерфейс AutoCAD выглядит так:
По умолчанию командная строка AutoCAD всегда отображается внизу экрана. Однако её также возможно отключить и закрыть. Скорее всего, пользователь, написавший мне, закрыл её случайно, а теперь не знает как вернуть всё обратно.
Чтобы вернуть командную строку при работе в AutoCAD в новом интерфейсе с лентой, нужно сделать следующее:
1. Перейдите на ленте на вкладку » Вид » .
2. На вкладке » Вид » на ленте на панели » Палитры » кликнуть по кнопке » Командная строка » .
Более крупное изображение панели » Палитры » :
Всё! Теперь командная строка появится.
Для возвращения командной строки при работе в AutoCAD в классическом интерфейсе, нужно сделать следующее:
1. Зайдите в меню «Сервис».
2. В раскрывшемся меню «Сервис» выберите пункт » Командная строка » .
Всё! Командная строка успешно появится в AutoCAD .
На самом деле существует ещё один, самый быстрый способ включения и выключения командной строки. Этот способ работает как в классическом интерфейсе, так и в новом (с лентой). Для включения и выключения командной строки используйте сочетание клавиш Ctrl + 9 . (Т.е. нажмите клавишу Ctrl , и , удерживая Ctrl , нажмите цифру 9.)
Прямо Сейчас Подпишитесь На Рассылку!
И Получайте Бесплатные
Обучающие Видео Уроки
По AutoCAD На Ваш E-mail!
Просто Введите Ваши Данные В Форму!
Внимание!
Как активировать рассылку?
Если вы не знаете как правильно активировать рассылку, пройдите по этой ссылке . Там Вы найдёте подробную инструкцию.
P.S. Уважаемый подписчик, если Вы хотите:
- о чём-то меня спросить или дать полезный совет;
- предложить урок или интересную статью по теме Autocad ;
- прислать ваш отзыв или комментарий по видеоурокам;
- или просто поделиться своим опытом в работе Autocad ,
То Вы всегда можете:
- написать мне письмо на E-mail : autocad-profi@yandex.ru
- или оставить Ваше сообщение в «гостевой книге»
Итак, Уважаемый подписчик, жду вас на страницах моего сайта autocad-profi.ru .
Желаю вам удачи и успешного изучения программы AutoCAD !
До новых встреч!
Дмитрий Лапин.
Видеокурс по Revit
Архитектурно — строительное проектирование в программе Revit.
AutoCAD обучение
Подпишитесь на бесплатную рассылку : « Эффективная работа в AutoCAD» .
Чертежи и черчение |
Рабочий чертёж Требования к чертежу Чертёж детали литья Чертёж детали на станках Чертёж детали гибки Чертёж д. из пластмассы Групповой чертёж Чертежи пружин |
Подробнее о Панель инструментов
Новый проект
Создает новый проект.
Выпадающий список: Новый
В зависимости от контекста создает новый проект, секцию здания, этаж, квартиру или помещение.
Открыть проект
Открывает существующий проект.
Сохранить проект
Сохраняет открытый в настоящий момент проект. При сохранении впервые открывается диалог Сохранить как .
Отменить, Восстановить
Отменяет последнее действие (как и комбинация клавиш Ctrl+Z ) или снова восстанавливает отмененное действие.
Данная функция может быть деактивирована в поле Протокол Undo/Redo на вкладке Общие данные в Конфигурации . Это особенно полезно для больших проектов, чтобы уменьшить вычислительную нагрузку.
Вырезать, Копировать, Вставить
Отмеченные элементы могут быть вырезаны, скопированы или снова добавлены на отмеченную позицию. Для этого можно использовать известные комбинации клавиш CTRL + X , CTRL + C и CTRL + V .
Найти & заменить
Открывает диалог Найти & Заменить , в котором можно изменить специфические характеристики помещений и их компонентов. Так, к примеру, пользователь может выбрать в проекте все наружные стены с определенным коэффициентом теплопередачи, отобразить их в одной таблице и затем заменить этот коэффициент на новый.
Предварительный просмотр
Перед выводом данных на печать пользователь может выбрать функцию просмотра страницы (предварительный просмотр), чтобы проанализировать распечатываемые данные.
Вид назад, вид вперед
Если вы переключились в другой раздел или модуль, то сможете переключаться между последними открытыми видами при помощи данных кнопок.
Сообщения
В окне протокола показывает либо сообщения для текущего модуля, либо для всех релевантных расчетов. В обоих случаях проект будет полностью рассчитан.
Прекратить расчет
Активировано: проект не будет рассчитываться после каждого изменения. Данная опция особенно полезна для крупных проектов или в модулях с большим объемом вычислений, таких как расчет динамической нагрузки нагрузки на охлаждение.
Конфигурация
Открывает диалоговое окно Конфигурация , в котором можно осуществлять базовые настройки для LINEAR Building .
CAD-соединение
Создает соединение с CAD-программой. Если открыто несколько CAD-программ или проектов, то пользователь может выбрать, с какой платформой и каким проектом должна быть связана программа LINEAR Building . LINEAR Building Связь может осуществляться с AutoCAD или Revit. Наличие связи с CAD-программой является условием для функционирования описанных ниже функций.
Начертить
Отрисовывает выбранные элементы в связанной CAD-программе. К элементам, которые могут быть добавлены на чертеж, относятся, к примеру, отопительные приборы, а также элементы систем и распределительные коллекторы панельного отопления. При добавлении элемента, уже имеющегося в целевом документе, можно удалить существующий документ перед размещением после запроса.
Эта функция может быть применена нажатием на клавишу F10 .
Подписать
Подписывает выбранные элементы в связанной CAD-программе. К элементам, которые могут быть подписаны, относятся, к примеру, отопительные приборы, а также элементы систем и распределительные коллекторы панельного отопления. Если элемент уже был подписан, то при повторной подписи этого элемента старая маркировка будет перезаписана.
Эта функция может быть применена нажатием на клавишу F3 .
Обновить
Обновляет по выбору отдельные уровни, помещения, данные помещений, геометрию здания или результаты со связанной CAD-программой. При этом учитываются как изменения в связанной CAD-программе, так и изменения в LINEAR Building . В случае конфликтов настройки в LINEAR Building имеют приоритет.
Если здание проанализировано, то в LINEAR Building можно записывать их назад в CAD-программу.
Если удалить какой-либо компонент помещения или элемент структуры здания в LINEAR Building , который ранее был создан в CAD-программе при помощи команды Привязать IFC-архитектуру в ассистенте «IFC-Управление зданием», а затем был передан в LINEAR Building , то программа спросит, следует ли снова перенимать этот элемент из CAD-программы при последующей синхронизации. При ответе Да этот элемент снова переймётся в LINEAR Building при последующей синхронизации. При ответе Нет вы сможете сами определить при последующей синхронизации, слелует ли восстанавливать этот элемент в LINEAR Building или нет.
Схема ветвей
Генерирует схему ветвей. Условием являются наличие рассчитанной отопительной нагрузки и подобранные отопительные приборы.
Эта функция доступно только в связке с AutoCAD.
Длина CAD, Взять площадь
Если курсор мыши находится в текстовом поле, требующем данные размера, то при помощи данной функции можно перенять длину или площадь из связанной CAD-программы. Обратите внимание на то, что масштаб на плане в CAD-программе должен совпадать с масштабом в разделе Общее по CAD в диалоге Конфигурация .
Эта функция может быть применена нажатием на клавишу F9 .
Показать элемент в CAD
Выделяет цветом выбранный элемент в подключенной CAD-программе. К элементам, которые могут быть отмечены, относятся, например, сегменты элементов, двери, окна, помещения, квартиры, этажи или секции здания. Элементы одного типа из основной таблицы файлов в CAD-программе выделяются совместно.
Показать элемент в CAD
Выделяет цветом выбранный элемент в подключенной CAD-программе. К элементам, которые могут быть отмечены, относятся, например, сегменты элементов, двери, окна, помещения, квартиры, этажи или секции здания. Элементы одного типа из основной таблицы файлов в CAD-программе выделяются совместно.
Эта функция остается активной после однократного применения. Таким образом можно последовательно отобразить несколько элементов в CAD-модели друг за другом, без необходимости запускать команду для каждого элемента.
Искать элемент в CAD
Показывает элемент в LINEAR Building , выбранный при помощи данной функции в связанной CAD-программе. Двери будут показаны в том помещении, со стороны которого они выбраны: если дверь выбирается из коридора, то LINEAR Building перейдет к помещению Коридор и отметит в нем соответствующую стену. Если дверь выбирается из смежного с коридором помещения, то и в LINEAR Building она будет показана в соответствующем помещении.
Удаляет актуальный элемент из чертежа
Удаляет выбранный в настоящий момент элемент в связанной CAD-программе, но не в LINEAR Building .
Информация
Открывает диалог Информация о программе , в котором показана текущая версия программного обеспечения, а также другая информация.
