Форматы листов чертежей должны соответствовать ГОСТ 2.301-68. Размер любого чертежа определяется размерами внешней рамки. В таблице приведены обозначения и размеры стандартных форматов.
В AutoCAD чтобы создать чертеж в соответствии с требованиями нужно либо начертить штамп и рамку самостоятельно, либо использовать шаблоны рамок Автокад.
Как сделать рамку в Автокаде
Существует несколько подходов создания рамки для AutoCAD:
1) Начертить рамку и штамп в соответствии с размерами нужного формата используя команду «Отрезок» или «Полилиния».
2) Вставить штамп и рамку в чертеж используя модуль СПДС (самый быстрый способ).
3) Скачать бесплатно шаблоны рамок Автокад.
4) Один раз сделать или скачать штамп и рамку разных форматов, а затем из них создать собственную библиотеку блоков.
Как в Автокаде вставить рамку и штамп с помощью модуля СПДС
Рассмотрим самый быстрый способ создания штампа и рамки для AutoCAD. Для этого воспользуемся модулем СПДС.
На вкладке СПДС есть панель «Форматы», где следует выбрать, соответственно, команду «Формат».
Далее все интуитивно понятно. Открывается диалоговое окно «Шаблоны листов», в котором необходимо выбрать нужный формат, например, рамка а1 Автокад. Затем следует указать точку вставки данного объекта. После проделанных действий в графическом пространстве появиться рамка а1 для Автокада.
Таким образом, используя модуль СПДС можно буквально в два щелчка мыши создать штамп и рамку нужного формата в соответствии с ГОСТ, оформить чертеж на листе, а также вывести проект на печать.
Скачать рамки со штампом для AutoCAD. Палитра
Всем известно, что чертежи оформляются согласно действующим нормам и должны находиться в рамке со штампом. Данные рамки со штампами должны быть выполнены согласно регламентируемых в нормах размерам и отвечать требованиям Единой системы конструкторской документации (ЕКСД).
Скачать рамки со штампами разного формата (А4, А3, А2, А1, А0) можно перейдя по ссылке: скачать
Чтобы сделать процесс вставки форматов со штампами наиболее оптимальным, необходимо рамки заключить в блок и добавить на инструментальную палитру AutoCAD. Я это уже сделал и Вам остается всего лишь:
- скачать готовую палитру с рамками и штампами;
- импортировать палитру (добавить ее себе).
Скачать палитру можно перейдя по ссылке: скачать. После того, как скачаете файл, необходимо распаковать zip-архив себе на компьютер.
Как импортировать (добавить) готовую инструментальную палитру AutoCAD:
- открываем панель Инструментальные палитры. Для этого необходимо нажать на кнопку Инструментальные палитрына вкладке Видв группе Палитрыили сочетание клавиш Ctrl+3;
- кликаем правой кнопкой мышки по палитре и выбираем пункт контекстного меню Адаптация палитр;

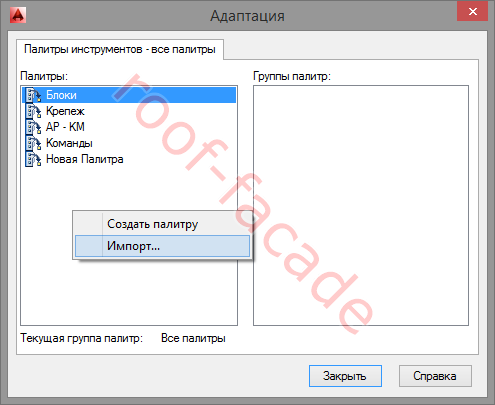

- в окне Адаптация кликаем по чистому полю правой кнопкой мыши и выбираем пункт Импорт. ;
- выбираем файл палитры Рамки и штампы.xtpи нажимаем на кнопку Открыть;
- рамки со штампами добавлены на палитру;
- для обновления картинки блока необходимо нажать на изображение (пустой квадрат) правой кнопкой мыши и выбрать из контекстного меню пункт Обновить изображение инструмента;
- палитра настроена и готовая к использованию.
Кликаем на нужный блок рамки со штампом на палитре и вставляем его на чертеж. Как видите, нет ничего сложного.
