3D секущая плоскость
Всем привет.
Как при использовании команды 3D секацая плоскость (_3dclip или 3DСЕКПЛ) получить в видивом экране пространства листа нужную штриховку?
Смена визуального стиля на концептуальный дает какой-то результат, но он не устраивает.
Как добиться получения нужной штриховки?
| DWG 2007 | 1-ый этаж 3.dwg (294.3 Кб, 4658 просмотров) |
__________________
хочу все знать
Последний раз редактировалось Pave1, 13.08.2008 в 16:15 .
Просмотров: 14103
Регистрация: 21.02.2005
Сообщений: 3,826
Может прочтешь сперва тут??
А то хочется высказаться
__________________
Мы можем делать быстро, качественно и недорого, выбирайте любые 2 условия.:search:
LISP, C# (ACAD 200[9,12,13,14])
Регистрация: 25.08.2003
С.-Петербург
Сообщений: 39,810
А как надо, так и добривайся.
__________________
Моя библиотека lisp-функций
—
Обращение ко мне — на «ты».
Все, что сказано — личное мнение.
| Кулик Алексей aka kpblc |
| Посмотреть профиль |
| Посетить домашнюю страницу Кулик Алексей aka kpblc |
| Найти ещё сообщения от Кулик Алексей aka kpblc |
электроснабжение и автоматика
Регистрация: 21.06.2005
Сообщений: 329
спасибо, увидел, исправил
с орфография у слабовато
__________________
хочу все знать
электроснабжение и автоматика
Регистрация: 21.06.2005
Сообщений: 329
не судите строго
и все же, как быть с 3dclip?
__________________
хочу все знать
Регистрация: 01.04.2008
Сообщений: 296
Ввод команды: 3dсекпл
Задает секущие плоскости для отображения на 3D орбитальных видах. Управлять плоскостями можно с помощью панели инструментов или выбрав соответствующую опцию из контекстного меню.
Для полноты эффекта секущих плоскостей можно нажать кнопку «Закрыть» в верхнем правом углу окна. Сами плоскости остаются неподвижными, и отсеченными оказываются все новые и новые объекты.
Для отключения секущих плоскостей следует нажать правую кнопку мыши в области рисования или окна «Регулировка секущих плоскостей» и установить или снять флажок «Передняя секущая вкл» или «Задняя секущая вкл».
Контекстное меню регулировки секущих плоскостей
Для доступа к перечисленным ниже опциям следует нажать правую кнопку мыши в пределах окна «Регулировка секущих плоскостей».
Регулировка передней секущей
Режим изменения положения передней секущей плоскости. Ей соответствует линия в нижней части окна. Если опция «Передняя секущая вкл» активна, результат перемещения плоскости становится сразу же заметен на 3D орбитальном виде.
Регулировка задней секущей
Режим изменения положения задней секущей плоскости. Ей соответствует линия в верхней части окна. Если опция «Задняя секущая вкл» активна, результат перемещения плоскости становится сразу же заметен на 3D орбитальном виде.
Создать срез
Выполняет совместное изменение положения задней и передней секущих плоскостей. На 3D орбитальном виде отображается так называемый “срез” — область пространства между двумя плоскостями. Для того чтобы установить толщину среза, нужно предварительно отрегулировать плоскости по отдельности. После этого их можно регулировать совместно.
Панорамирование
Перемещение секущей плоскости по экрану с помощью курсора (в виде кисти руки). Курсор для этого следует перемещать в нужном направлении, удерживая нажатой кнопку мыши. Курсор остается активным до тех пор, пока не будет нажата другая кнопка мыши.
Зумирование
Увеличение или уменьшение изображения секущей плоскости на экране с помощью курсора (в виде увеличительного стекла). Для увеличения изображения следует нажать кнопку выбора и перемещать курсор в направлении верхней части окна «Регулировка секущих плоскостей». Для уменьшения изображения следует нажать кнопку и перемещать курсор в направлении нижней части окна.
Передняя секущая вкл
Включение и отключение передней секущей плоскости. Пометка около опции говорит о том, что передняя секущая плоскость включена, и можно наблюдать результаты перемещения регулировочной линии для нее. Чтобы отключить переднюю секущую плоскость, нужно убрать пометку, повторно выбрав данную опцию.
Задняя секущая вкл
Включение и отключение задней секущей плоскости. Пометка около имени опции в меню говорит о том, что задняя секущая плоскость включена, и можно наблюдать результаты перемещения регулировочной линии для нее. Чтобы отключить заднюю секущую плоскость, нужно убрать пометку, повторно выбрав данную опцию.
Сброс
Сброс установленных размеров и положения окна и секущей плоскости и возвращение к исходным размерам (на весь чертеж).
СЕЧЕНИЕ (команда)
Создание 2D областей с использованием пересечения плоскости с 3D телами, поверхностями или сетями.
Команда СЕЧЕНИЕ создает объект-область, представляющий 2D поперечное сечение 3D объектов, включая 3D тела, поверхности и сети.
В этом режиме не используются функции формирования псевдоразрезов, доступные для объектов секущих плоскостей, созданных с помощью команды СЕКПЛОСКОСТЬ.
Отображаются следующие запросы.
Выберите объекты
Выберите один или несколько 3D объектов. Выбор нескольких объектов ведет к созданию отдельной области для каждого объекта.
Задайте первую точку на секущей плоскости одним из следующих способов:
Выравнивание секущей плоскости с сегментом, окружностью, эллипсом, круговой или эллиптической дугой, 2D сплайном или сегментом 2D полилинии.
Определяет секущую плоскость путем задания одной точки на этой секущей плоскости и второй точки на оси Z или нормали на этой плоскости.
- Точка на секущей плоскости. Устанавливает первую точку на плоскости.
- Точка на оси Z (нормаль) на плоскости. Устанавливает точку, определяющую перпендикулярную плоскости ось.
Выравнивает секущую плоскость относительно текущего вида.
Выравнивает секущую плоскость относительно плоскости XY текущей ПСК.
Выравнивает секущую плоскость относительно плоскости YZ текущей ПСК.
Выравнивает секущую плоскость относительно плоскости ZX текущей ПСК.
Задает секущую плоскость по трем точкам:
Секущая плоскость в автокаде 3д
Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект
Меню: Рисование Моделирование Секущая плоскость В командной строке введите «секплоскость».
Ввод команды: секплоскость
Пульт управления : Панель создания 3D объектов, Секущая плоскость
Построение объекта-сечения выполняется независимо от тела посредством выбора любой точки в области рисования, не лежащей на грани. Первая точка — эта точка поворота объекта-сечения. Вторая точка позволяет создать объект-сечение.
Выберите грань или любую точку для расположения линии сечения или [ Построить сечение / Ортогональное ]: Указать точку или задать опцию
Выравнивание объекта-сечения параллельно грани осуществляется посредством выбора грани на теле или в области.
Построение объекта-сечения выполняется посредством выбора любой точки в области рисования, не лежащей на грани. Первая точка — эта точка поворота объекта-сечения. Вторая точка позволяет создать объект-сечение.
Определение объекта-сечения посредством указания множества точек для создания ломаной линии сечения.
Начальная точка: Указать точку (1)
Следующая точка: Указать точку (2)
Укажите следующую точку или нажмите ENTER для завершения: Указать точку (3) или нажать ENTER.
Укажите следующую точку в направлении вида сечения: Указать точку для обозначения направления секущей плоскости
Эта опция позволяет создать объект-сечение в состоянии контура сечения с отключенным режимом псевдоразреза.
Выравнивание объекта-сечения ортогонально по отношению к ПСК.
Задайте ориентацию выравнивания сечения: [Спереди/Сзади/Сверху/Снизу/Слева/Справа]: Задать опцию
Объект-сечение создается с заданной ориентацией относительно ПСК (а не текущего вида) и содержит все 3D объекты. Эта опция позволяет создать объект-сечение в состоянии секущей плоскости с включенным режимом псевдоразреза.

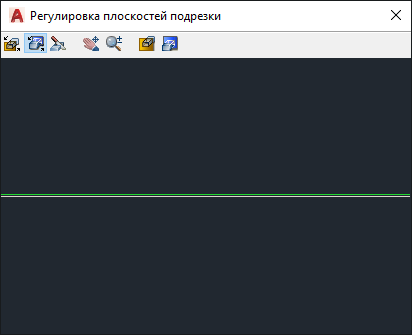

Окно «Регулировка секущих плоскостей»
3DСЕКПЛ (команда) найти
После изменения настроек и закрытия окна можно повернуть вид, чтобы посмотреть внутреннюю конструкцию 3D-объектов при прохождении через плоскости подрезки.
Список параметров
Следующие параметры доступны на панели инструментов окна или в контекстном меню.
Регулировка передней плоскости подрезки
Настройка передней плоскости подрезки. Ей соответствует линия в нижней части окна. Если опция «Передняя секущая вкл» активна, результат перемещения плоскости становится сразу же заметен на 3D орбитальном виде.
Регулировка задней плоскости подрезки
Настройка задней плоскости подрезки. Ей соответствует линия в верхней части окна. Если опция «Задняя секущая вкл» активна, результат перемещения плоскости становится сразу же заметен на 3D орбитальном виде.
Одновременное перемещение задней и передней плоскостей подрезки, при этом в орбитальном 3D-виде отображается «срез» объектов. Для того чтобы установить толщину среза, нужно предварительно отрегулировать плоскости по отдельности. После этого их можно регулировать совместно.
Отображение курсора панорамирования (курсор в виде ладони для панорамирования плоскости подрезки). Курсор для этого следует перемещать в нужном направлении, удерживая нажатой кнопку мыши. Курсор остается активным до тех пор, пока не будет выбрана другая кнопка.
Отображение курсора зумирования ( курсор в виде лупы для увеличения или уменьшения плоскости подрезки). Для увеличения изображения следует нажать кнопку выбора и перемещать курсор в направлении верхней части окна «Регулировка секущих плоскостей». Для уменьшения изображения следует нажать кнопку и перемещать курсор в направлении нижней части окна.
Включить/отключить переднюю плоскость подрезки
Включение или отключение передней плоскости подрезки. Пометка около опции говорит о том, что передняя секущая плоскость включена, и можно наблюдать результаты перемещения регулировочной линии для нее. Чтобы отключить переднюю секущую плоскость, нужно убрать пометку, повторно выбрав данный параметр.
Включить/отключить заднюю плоскость подрезки
Включение иди отключение задней плоскости подрезки. Пометка около имени опции в меню говорит о том, что задняя секущая плоскость включена, и можно наблюдать результаты перемещения регулировочной линии для нее. Чтобы отключить заднюю секущую плоскость, нужно убрать пометку, повторно выбрав данный параметр.
(Только в контекстном меню.) Сброс параметров окна и плоскости подрезки до уровня границ чертежа.
Понятия, связанные с данным
- Создание псевдоразреза
- Об объектах-сечениях
