Civil view 3ds max что это

Типы объектов Autodesk Civil 3D, которые могут быть экспортированы в Civil View для 3ds Max

Характерные линии, коридоры, поверхности, данные точек, трубопроводные сети, трассы и профили можно экспортировать с помощью команды «Экспорт в Civil View для 3ds Max».

Площадки

Характерные линии профилирования

Все характерные линии профилирования экспортируются как объекты формы 3ds Max. Объект формы 3ds Max может содержать несколько сплайнов, каждый из которых состоит из непрерывной последовательности связанных точек.

Все характерные линии на отдельной площадке, использующие одинаковые имена характерных линий, экспортируются в единую форму 3ds Max, содержащую несколько сплайнов. Все характерные линии на отдельной площадки, не использующие имена характерных линий, экспортируются в единую форму 3ds Max, содержащую несколько сплайнов. Этот подход позволяет сохранять в Civil View уникальную ссылку с каждого объекта формы, созданного на основе импортированной геометрии характерных линий.

Коридоры

Базовые линии коридора

Базовая линия коридора экспортируется как объект формы 3ds Max, содержащий один сплайн.

В Autodesk Civil 3D базовые линии коридора можно получить из трасс и профилей Autodesk Civil 3D . Если две или более базовых линий коридора используются в качестве ссылок на одну и ту же трассу, для каждого определения базовой линии в VSP3D файла экспорта сохраняется базовая линия.

Характерные линии коридора

Все характерные линии коридора экспортируются в виде объектов формы 3ds Max. Объект формы 3ds Max может содержать несколько сплайнов, каждый из которых состоит из непрерывной последовательности связанных точек. Один объект формы 3ds Max создается для каждого уникального имени характерной линии для области коридора.

При наличии в одной области коридора нескольких характерных линий со стандартными именами сплайны располагаются, в первую очередь, в зависимости от начального пикета/пикетажа, а затем — по конструкции коридора слева направо. Такое рациональное использование последовательности сплайнов особенно важно при использовании импортированных характерных линий в качестве основы для создания объектов сдвига в Civil View, например мостов, туннелей и подпорных стен.

Экспорт в Civil View для 3ds Max позволяет создать собственную сеть поверхностей коридора на основе исходного содержимого модели Autodesk Civil 3D .

Поэтому вручную создавать поверхность коридора в Autodesk Civil 3D для экспорта геометрии поверхности коридора в Civil View не требуется.

Созданные как VSP3D поверхности коридора разделяются областью коридора, которая позволяет импортировать в Civil View отдельные части коридора.

Этот подход предполагает, что при создании сети для экспорта можно учесть значительно больший объем информации. Например, данные пикета, смещения и отметки для каждой вершины сети используются для применения независимого отображения текстуры с учетом трассы для каждого элемента конструкции или ссылки при импорте в Civil View (см. следующий рисунок).

Созданные как VSP3D поверхности коридора записываются в файл экспорта, но фактически не создаются в активном файле DWG.

Если в активном файле DWG существуют традиционные поверхности коридора, их не следует выбирать для экспорта во избежание дублирования поверхностей коридора, записываемых в файл VSP3D.

Поверхности коридора и характерные линии, полученные из смещенных конструкций, обрабатываются так же, как и обычные характерные линии коридора и поверхности, за исключением того, что одно определение поверхности/характерной линии (для имени) создается для каждой смещенной конструкции, а не для области.

В Autodesk Civil 3D смещенные конструкции не могут быть разделены областью.

Поверхности

Поверхности всегда экспортируются в 3ds Max как редактируемые объекты сети вне зависимости от стиля поверхности, примененного в Autodesk Civil 3D .

Как правило, в существующих поверхностях грунта необходимо создать скрытые границы для вырезания отверстий в поверхности, где разработаны коридоры. Это особенно важно, если спроектированный коридор проходит ниже существующего уровня грунта.

Скрытые фрагменты объектов поверхности Autodesk Civil 3D , созданные с помощью команды «Скрыть границы», пропускаются при экспорте в файлы VSP3D.

Группы точек

Группы точек экспортируются в системы точек Civil Views. Системы точек в Civil View создаются с помощью стандартных функций системы частиц 3ds Max.

Civil View поддерживает группы точек, содержащие до 1000 точек.

трубопроводные сети

Геометрия трубопроводных сетей экспортируется в 3ds Max в качестве группы, состоящей из криволинейной трубы и узлов типовых колодцев. Для экспорта трубопроводных сетей в 3ds Max не предусмотрено каких-либо настраиваемых параметров.

Материалы в 3ds Max не назначаются геометрии импортированной трубопроводной сети автоматически.

Известные ограничения при экспорте трубопроводных сетей в 3ds Max

Оголовки водовыпусков, раструбы и другие сложные геометрические формы колодца поддерживаются не полностью. Такие колодцы интерпретируются исключительно по их базовой ограничивающей форме.
Двухуровневые колодцы поддерживаются не полностью. Размеры поперечного сечения и форма верхнего уровня таких колодцев игнорируются.
Рамы колодцев экспортируются с той же базовой формой, что и у основного колодца. Например, прямоугольная рама кругового колодца будет экспортирована как круглая рама.
Трубы с пользовательскими формами поперечного сечения не поддерживаются и, следовательно, игнорируются.
Что касается труб — несмотря на то что все стандартные формы поперечного сечения поддерживаются форматом VSP3D, в 3ds Max распознаются только следующие формы труб: круглая, яйцевидная, эллиптическая, горизонтальная эллиптическая, прямоугольная. Трубы с любой другой формой поперечного сечения игнорируются.
Что касается колодцев, размеры прямоугольной рамы экспортируются с некорректными значениями. Длина и ширина рамы всегда равны нулю. Эта проблема никак не влияет на круглые рамы.

Трассы и профили

Сочетания трасс и профилей экспортируются в 3ds Max в качестве специальных объектов продолговатой формы. Эти формы достаточно функциональны, для того чтобы постоянно содержать в себе такую информацию о геометрии трасс и профилей, как:

радиус по вертикали и по горизонтали, румб, уклон и пикет в каждой точке;
точки прямого участка для всех объектов трасс и профилей;
точки выпуклости и вогнутости для криволинейных объектов профиля;
данные о проектной скорости.

Параметры трассы

При экспорте трасс можно настроить следующие параметры:

Интервал между точками прямых участков: определяет интервал экспортируемых точек для объектов прямых трасс.
Интервал между точками криволинейных участков: определяет интервал экспортируемых точек для объектов криволинейных трасс.
Интервал между точками переходных кривых: определяет интервал экспортируемых точек для переходных кривых трасс.
Отметка по умолчанию: определяет отметку по умолчанию, назначаемую каждой точке трассы в тех местах, где данные профиля недоступны.

Поддержка профилей

Поддержка предоставляется только для проектных профилей. Все остальные типы профилей игнорируются.

Если с трассой, выбранной для экспорта, связано несколько проектных профилей, все проектные профили автоматически экспортируются и сохраняются в Civil View. При этом первый же проектный профиль в Civil View рассматривается как «активный».

C3D Expert

Каникулы на месяц — это лучшее, что может случиться в жизни офисного служащего обыкновенного. Это я точно знаю, это я проверила. Но пришло время возвращаться в кипучую IT-тусовку, я вам сегодня в честь пятницы предлагаю посмотреть запись выступления мистера Роберта Уорда (Robert Ward).

Вот оригинал публикации в блоге 3am-solutions.

А тем, кто не так свободно читает на английском, вот моя интерпретация введения.

Графическим дизайнерам не хватает знаний, чтобы читать инженерную документацию, а проектировщики слишком боятся субъективного характера визуализации. А между двумя этими крайностями существуют ландшафтные архитекторы и градостроители, которые понимают, что продажа идеи заказчику требует, чтобы проект был и правдив (инженерная часть), и красив (визуализация). Этот класс описывает рабочий процесс для ландшафтных архитекторов и проектировщиков, позволяющий отойти от традиционных программных средств и использовать AutoCAD, Civil 3D и 3ds Max для создания красивой графики быстрее и эффективнее. Отдельное внимание уделяется ландшафтному дизайну на стадии как эскизной, так и рабочей документации .

Основные цели:
— создание библиотеки мультивидовых блоков, которые могут использоваться как в наборе кодов коридора, так и в стилях точек COGO
— создание концептуального коридора со множеством моделей, рендеринг поверхности земли и экспорт проекта в Google Earth
— управление стилями Civil 3D, стилями Civil View, Autodesk Seek, а также прокси-объектами для ландшафтного дизайна и гео-текстур
— использовать таблицу атрибутов Civil 3D и LISP-процедуры для преобразования участков C3D в садоводческие планы и графики

Вся лекция разделена на 6 модулей.

1. Рассказывается, как использовать функционал C3D и 3ds Max для создания библиотеки символов растений, которая будет использоваться при создании проекта озеленения

2. Создание символов растений в Civil 3D и загрузка их на палитру инструментов

3. Создание символов растений в 3ds Max используя прокси

4. В этом модуле показывается, как использовать инструменты Civil 3D вместе с библиотекой символов для создания трехмерных планов озеленения

5. В этом модуле показывается, как импортировать проект из Civil 3D в 3ds Max и визуализировать план

6. Как использовать Civil 3D для финального оформления рабочей документации

AutoCAD Civil 3D

Видеозаписи вебинаров

AutoCAD Civil 3D — программа, базирующаяся на платформе AutoCAD и предназначенная для землеустроителей, проектировщиков генплана, проектировщиков линейных сооружений. Ключевой особенностью программы является интеллектуальная связь между объектами, позволяющая динамически обновлять все связанные объекты при внесении изменений в результаты изысканий или проектные решения.

Autodesk AutoCAD Civil 3D – это САПР для проектирования объектов инфраструктуры и выпуска документации, рабочие процессы в которой основаны на технологии информационного моделирования (BIM). AutoCAD Civil 3D помогает специалистам лучше понимать эксплуатационные характеристики проектов, поддерживать согласованность данных и процессов и быстрее реагировать на изменения.

AutoCAD Civil 3D входит в состав отраслевой Коллекции для проектирования и строительства промышленных и гражданских объектов.

Новшества AutoCAD Civil 3D

Функциональные возможности приложения AutoCAD Civil 3D позволяют работать с высокой производительностью, в том числе и над совместными проектами. Новая версия дает возможность широко использовать InfraWorks 360. В модели можно переносить данные, использовать модели поверхностей, дорог, перекрестков, канализационных сетей, мостов. Данные легко переносятся прямо из чертежей. Пользователь сможет настроить параметры конфигурации и выбрать оптимальное соотношение объектов Infraworks с определенными стилями. Реализовано импортирование и экспортирование тел IFC.

Базовые возможности продукта AutoCAD Civil 3D

Проектирование инфраструктурных объектов с помощью САПР

Для проектирования различных объектов инфраструктуры и подготовки соответствующей документации используют САПР AutoCAD Civil 3D. Все рабочие процессы программного комплекса основаны на BIM — технологии информационного моделирования. Благодаря AutoCAD Civil 3D специалисты смогут лучше понимать эксплуатационные характеристики того или иного проекта, поддерживать согласованность всех данных и процессов, быстро реагировать на носимые изменения.

Набор инструментов BIM

В AutoCAD Civil 3D использованы инструменты, которые основаны на технологии BIM (информационное моделирование). Программный комплекс позволяет в процессе проектирования объектов инфраструктуры значительно сократить сроки работы над проектом, быстро выполнить необходимые расчеты и внести определенные изменения.

Пользователь сможет оценить сразу несколько вариантов и оптимизировать процесс проектирования. Выполнение трудоемких задач максимально автоматизировано.

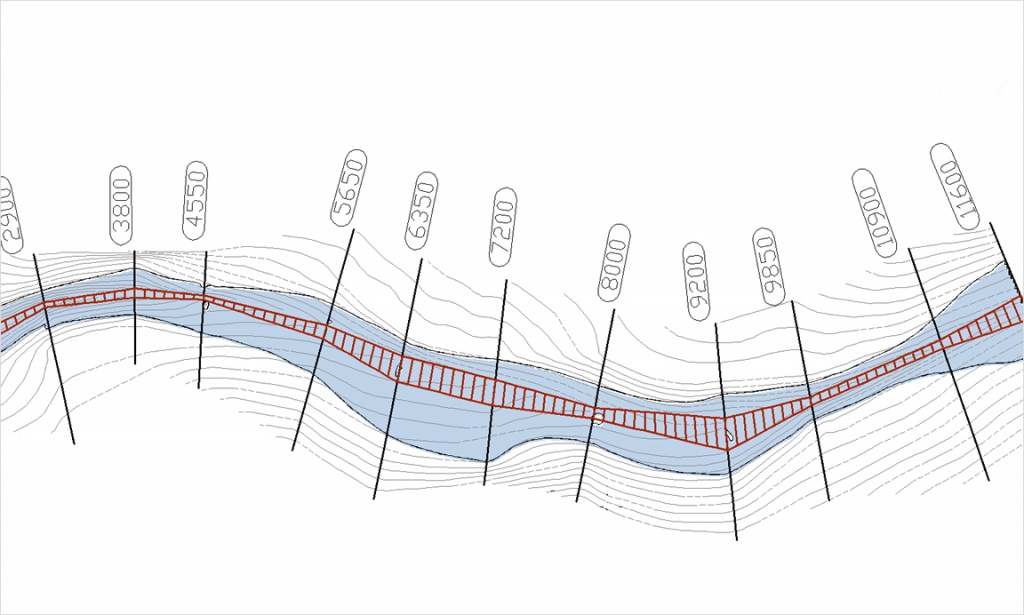

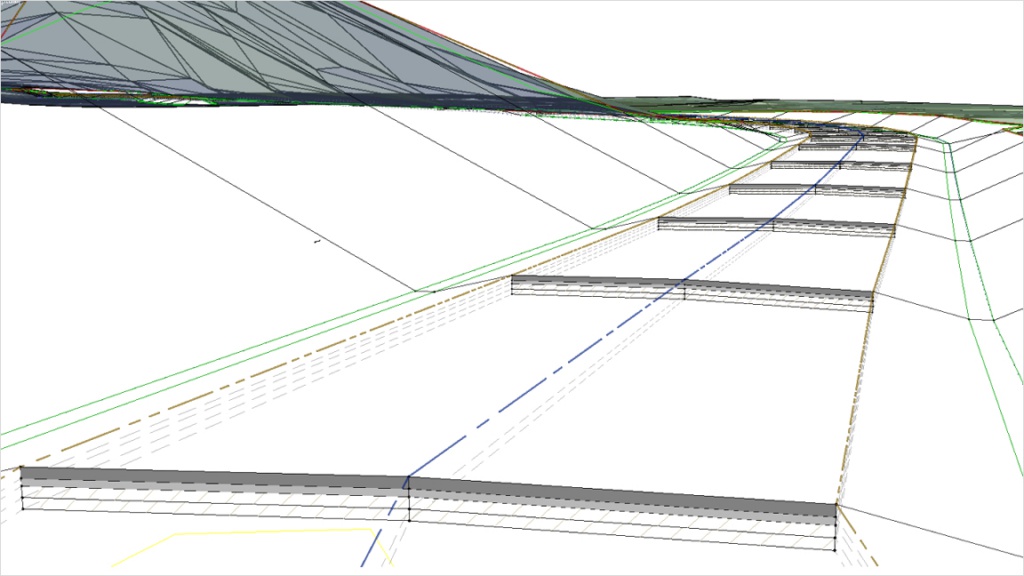

Проектирование коридоров

В процессе проектирования интеллектуальных моделей дорог или автомагистралей, а также любых других транспортных объектов используются функции моделирования коридоров.

Возможности AutoCAD Civil 3D по проектированию коридоров:

при выборе линейных целей коридоров можно использовать внешние ссылки AutoCAD;
тела легко извлечь из форм коридоров;
формирование переходов в коридорах и фиксация высотных отметок происходит с использованием трасс, профилей, фигур съемки, характерных линий и полилиний AutoCAD;
применение интерактивного конструктора перекрестков для создания сложных моделей пересечений дорог с динамическим изменением при корректировке проекта;
Autodesk Subassembly Composer для создания интеллектуальных пользовательских компонентов;
чтобы создать проектные поверхности, ведомости материалов, сечения и определить объемы земляных работ, можно использовать модели коридоров.

Среди нововведений ПО можно отметить:

возможность управления частотой размещений целей и базовых линий коридоров;
выборку коридора;
сохранение целей при замене элементов конструкции коридора;
в редакторе компонентов поддерживаются «Полости» фигур, оси вращения и возвышения наружного рельса.

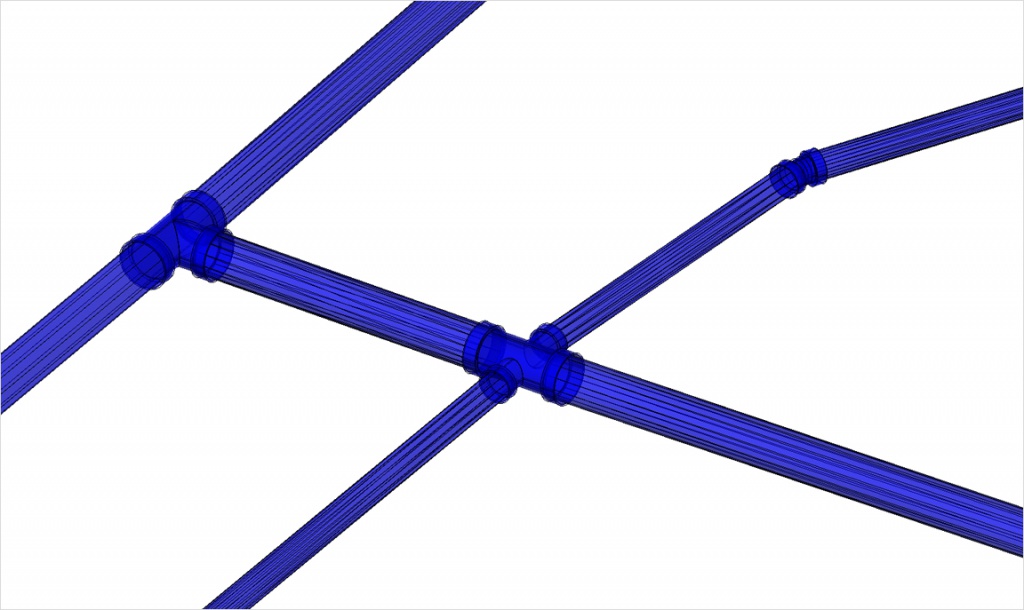

Напорные трубопроводные сети

Пользователям AutoCAD Civil 3D доступен ряд средств для подготовки проекта напорных трубопроводных сетей:

добавление фитингов и других приспособлений;
создание двух- и трехмерных моделей трубопроводных сетей;
применение трехмерных моделей напорных трубопроводных сетей при проверке взаимодействий;
использование для создания сетей полилиний, фигур съемки и трасс;
обеспечен доступ к моделям напорных трубопроводов из разных разделов проекта с поддержкой ярлыков данных.

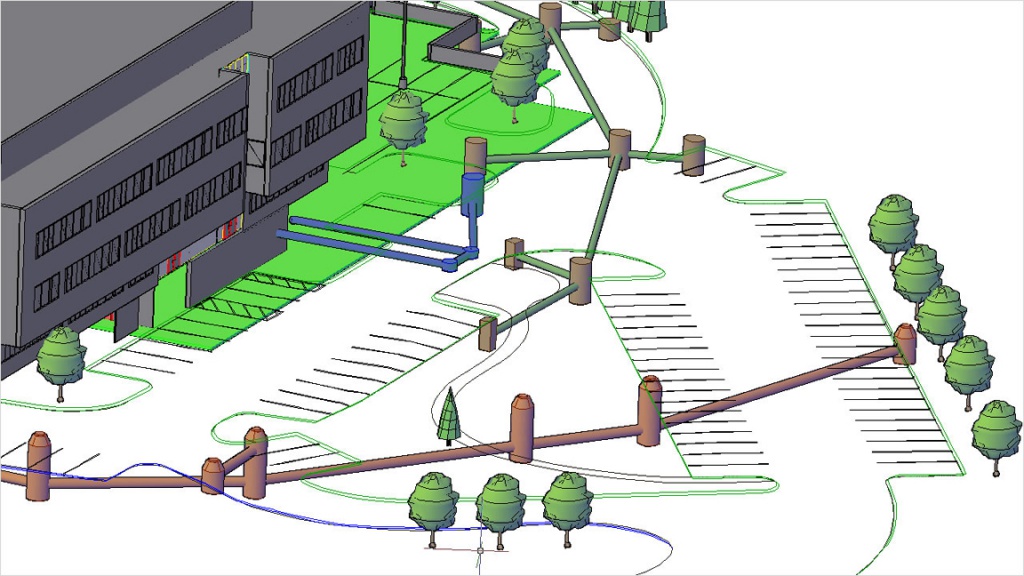

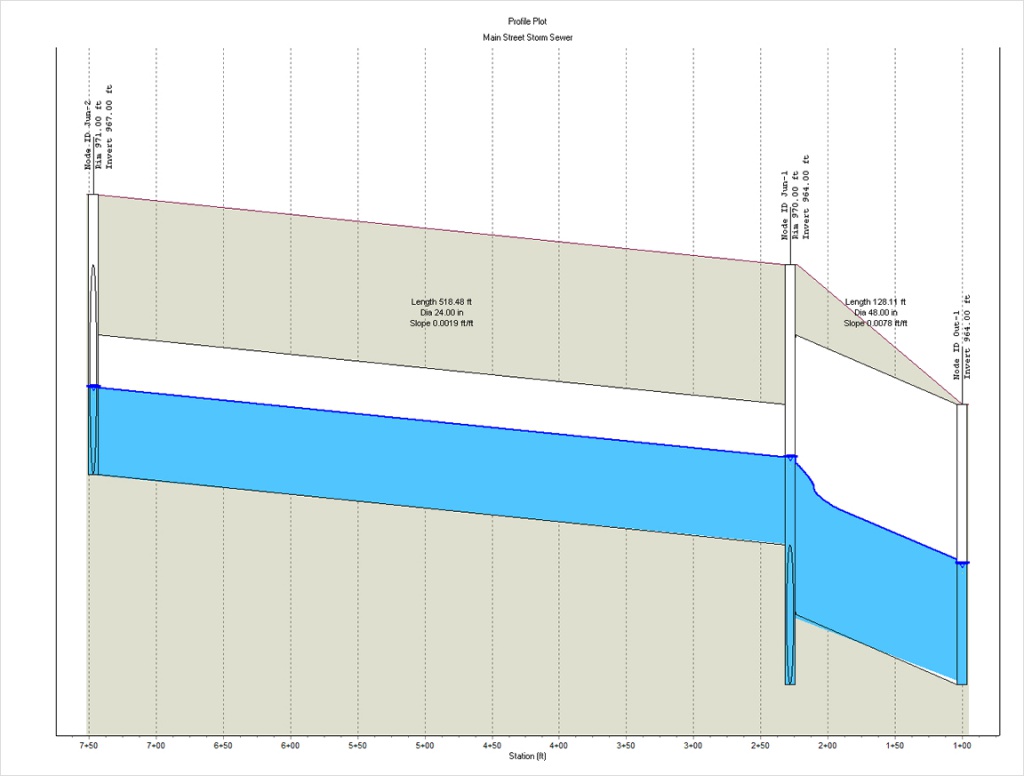

Безнапорные трубопроводные сети

При создании систем хозяйственно-бытовой, а также ливневой канализации используют целый ряд правил:

редактировать трубы и колодцы можно не только графическим, но и ручным вводом с использованием проверки взаимодействий;
доступно создание окончательных чертежей трубопроводных сетей, в том числе в плане, а также на видах профилей и сечений;
обеспечен совместный доступ пользователей к данным о трубопроводных сетях, включая отметку дна, размеры, уклоны или тип. Для этого используется ПО Storm and Sanitary Analysis в составе AutoCAD Civil 3D.

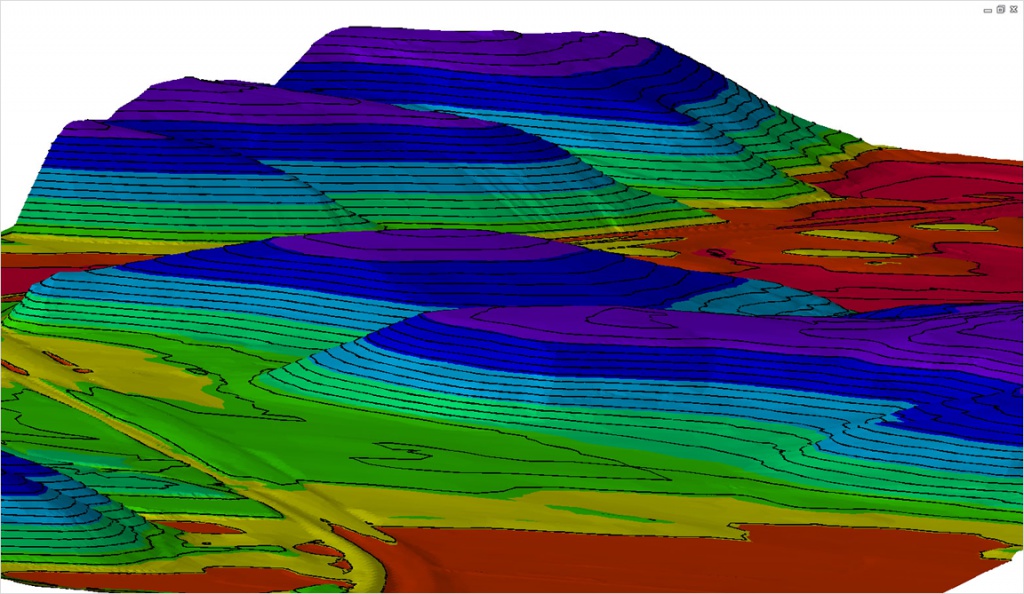

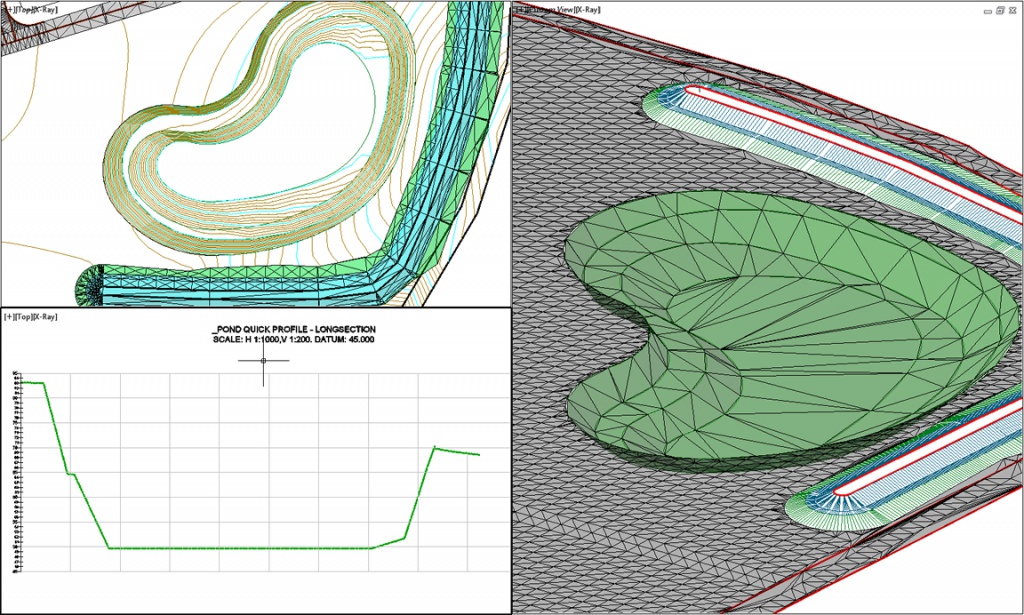

Профилирование

Рельефные модели поддерживают динамические связи с самыми разными элементами, включая структурные линии, модели коридоров и объекты профилирования.

использование поверхностей как основы для создания профилей, сечений и коридоров с возможностью внесения изменений в любые исходные данные и автоматического обновления модели с минимальными ошибками;
применение мощных инструментов для разметки линий выхода на поверхность, а также проекций с возможностью создания моделей для разных типов проекции профиля;
работа с поверхностями с помощью графических и табличных инструментов AutoCAD Civil 3D, которые позволяют манипулировать профилированием;
между моделями коридоров и трассами или профилями установлена динамическая связь, которая обеспечивает решение самых разных задач проектирования.

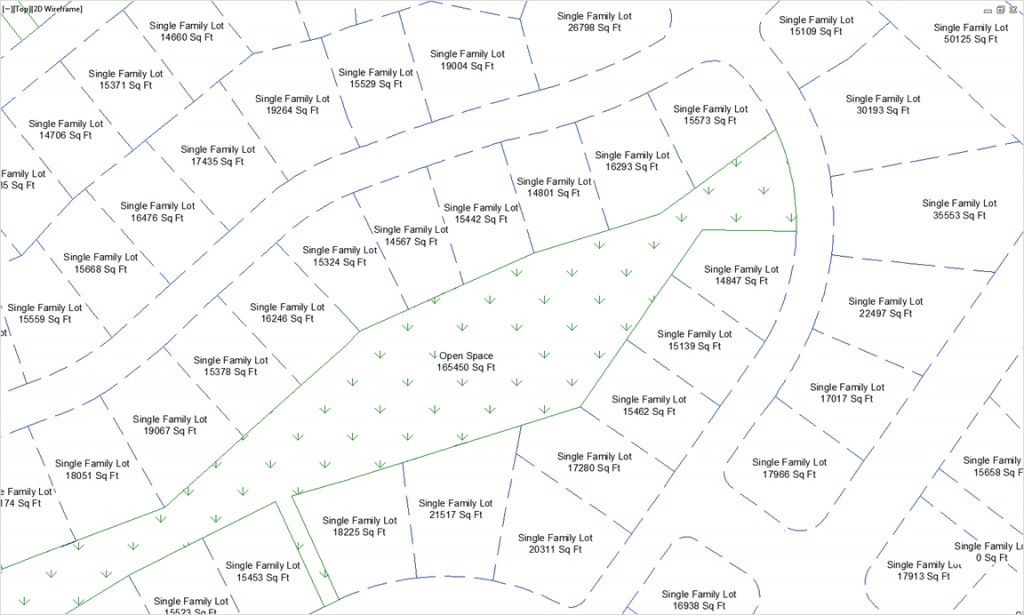

Формирование земельных участков

Программный комплекс позволяет использовать целый ряд инструментов для формирования земельных участков с картографическими сведениями в автоматическом режиме. Это обеспечивает минимальное время проработки любых проектных вариантов. В результате удается подобрать оптимальное решение для компоновки участка с учетом требований по отводу стоков, а также действующими законодательными и экологическими нормами. Затем можно быстро подготовить документы, которые понадобятся на публичных слушаниях, для рецензирования и утверждения проекта.

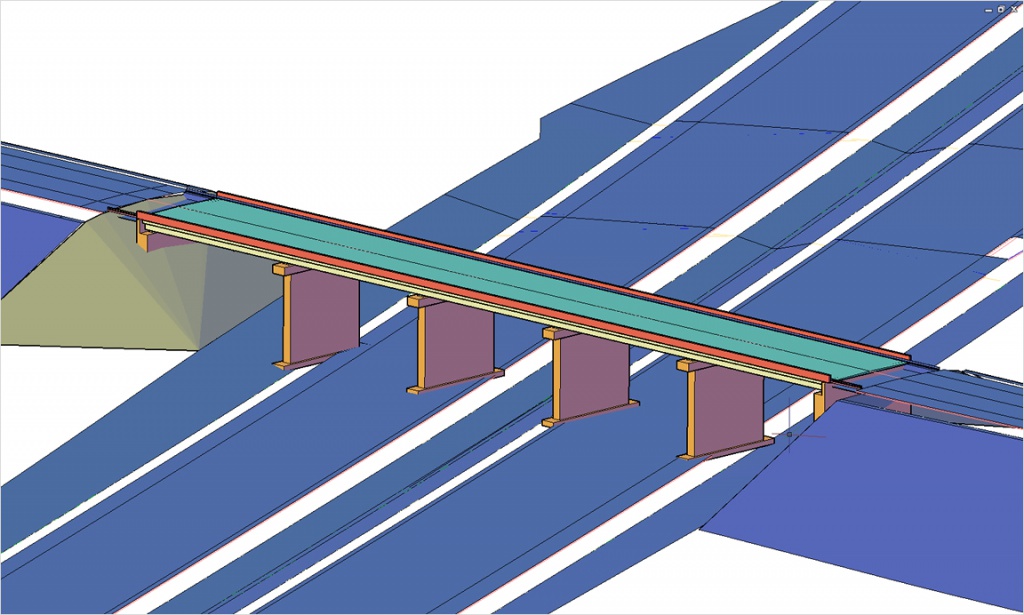

Моделирование мостов

Используя Bridge Module, можно проектировать мосты и компоненты мостовых конструкций. В качестве исходных данных используют дорожную геометрию и поверхности из AutoCAD Civil 3D. Пользователи смогут моделировать настил, опоры, береговые устои, опорную часть пролетов или ограждений. Данные о балках и ограждениях используют при создании профилей AutoCAD Civil 3D.

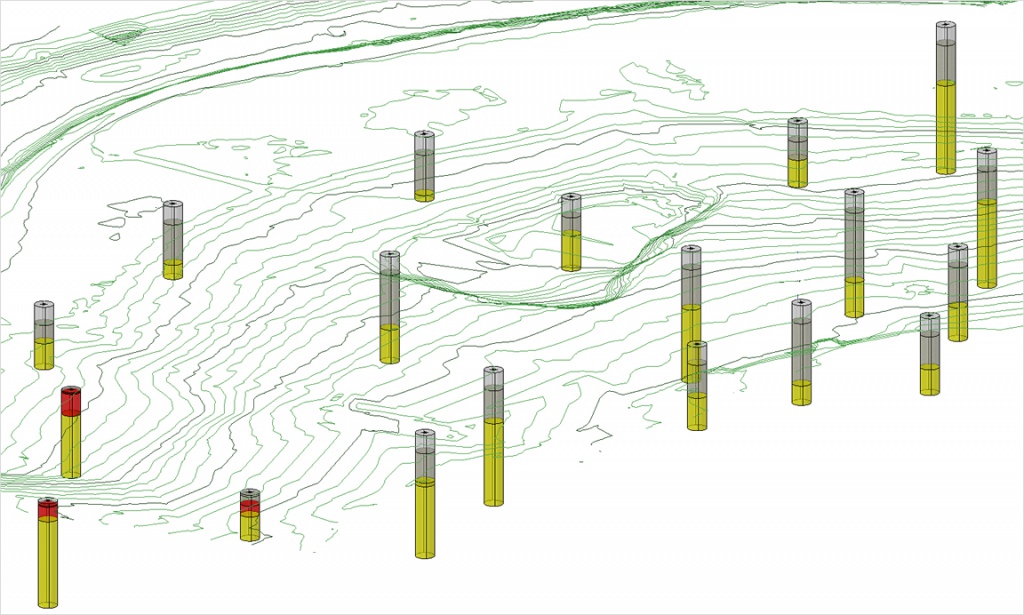

Данные геологии

импортирование данных в AutoCAD Civil 3D;
моделирование поверхностей по пластам;
подготовка документации по группам.

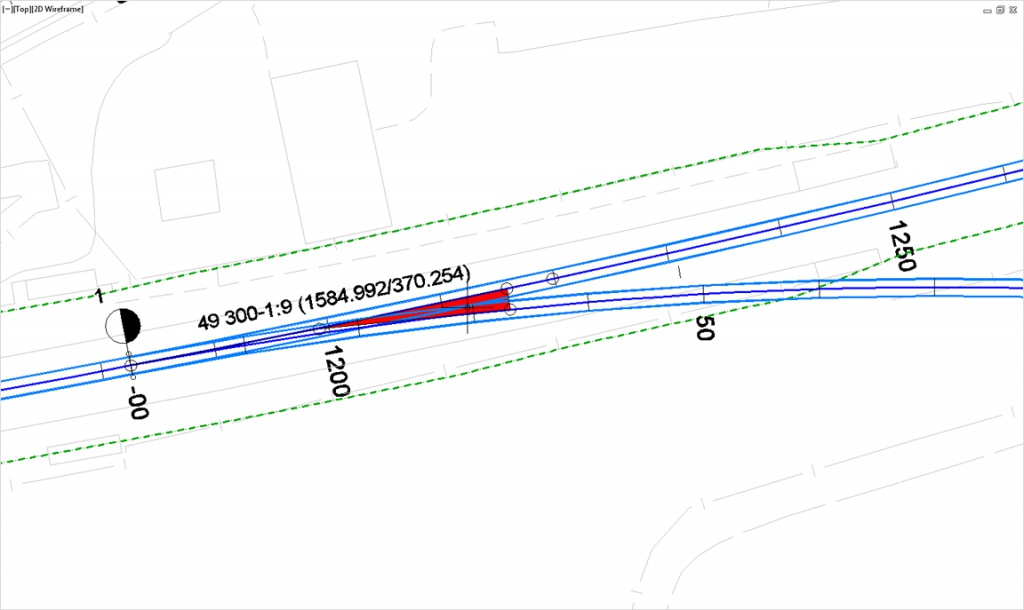

Проектирование железнодорожных путей

Проектирование железнодорожных путей обеспечивает модуль Rail Layout в подписке AutoCAD Civil 3D. При создании трасс, а также стрелочных переводов за основу берется каталог.

Использование InfraWorks

Реализация взаимодействия с InfraWorks значительно повышает темпы разработки проектов инфраструктуры. Для определения объема работ, бюджета и рабочего графика можно использовать планы и оценку затрат с требуемым уровнем детализации. Доступна оценка различных вариантов проекта с учетом окружающей обстановки. Приложение обеспечивает эффективный обмен информацией с другими сторонами, участвующими в проектировании.

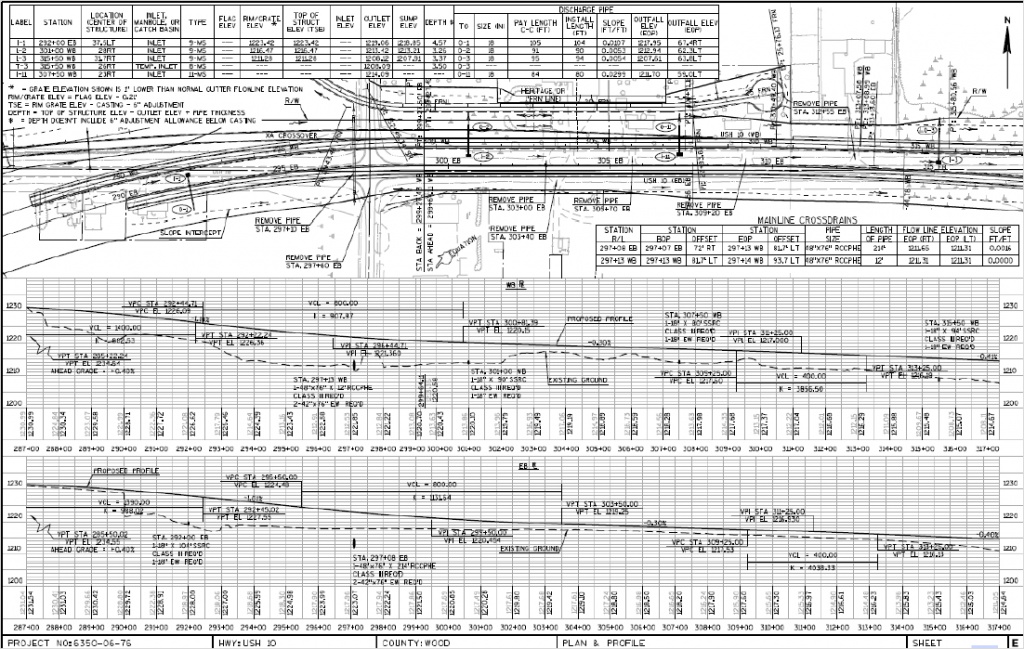

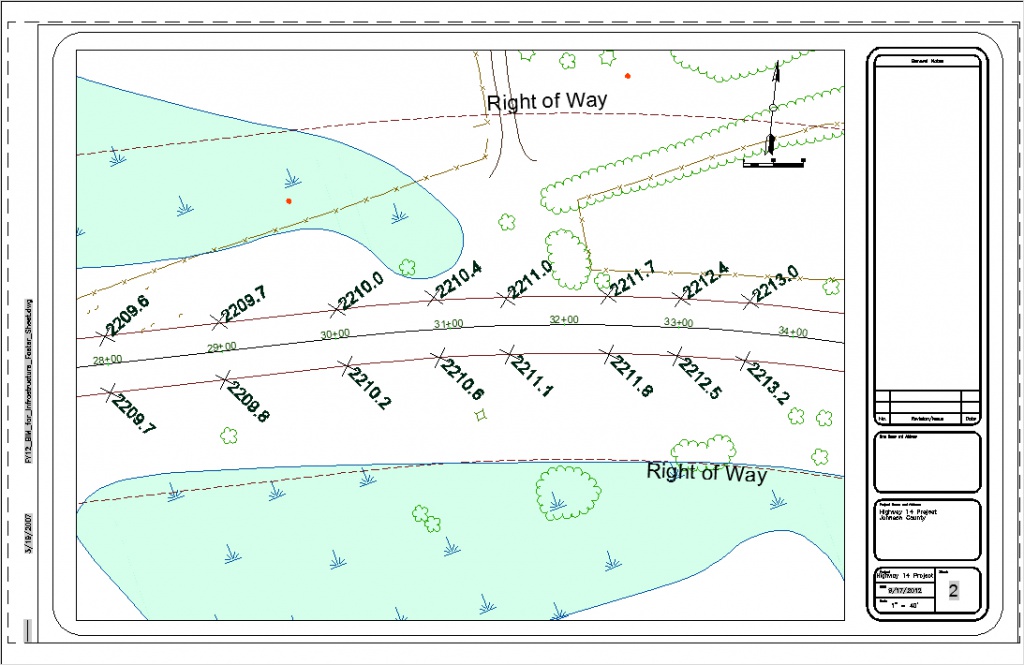

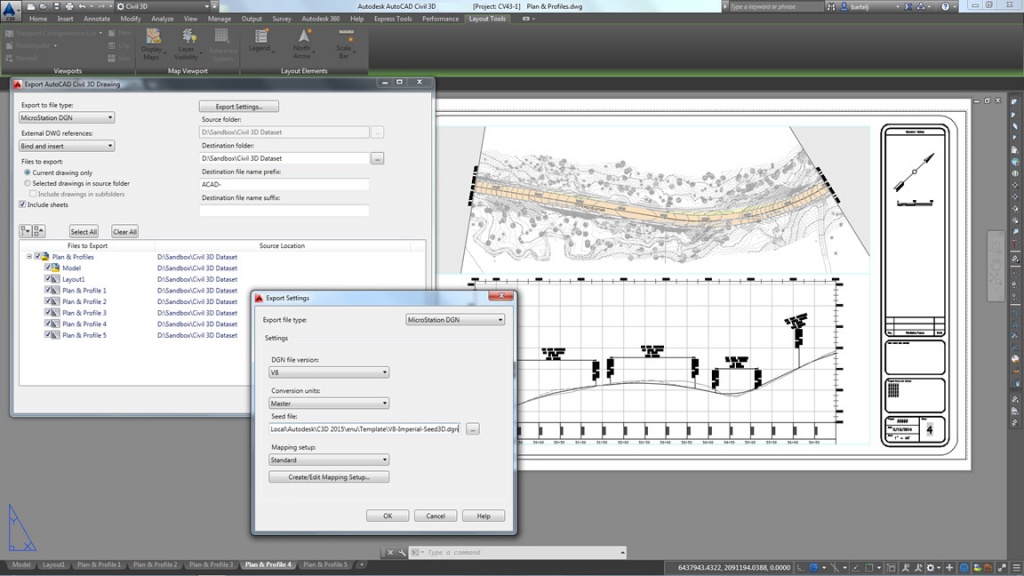

Чертежи инфраструктуры и подготовка документации

Стандарты оформления. Программный комплекс позволяет использовать библиотеку чертежных стилей AutoCAD Civil 3D с большим количеством национальных стандартов и возможностью контролировать внешний вид чертежей. Пользователю доступно управление цветом, типом линий, шагом горизонталей, метками. Все стили и стандарты легко адаптируются к требованиям той или иной организации. Наличие определенных инструментов позволяет управлять стилями и обеспечивать их стандартизацию.

Рабочая документация. Формирование необходимых документов происходит автоматически, в том числе ведомостей земляных работ, чертежей с продольными и поперечными профилями и аннотациями. Применение стилей полностью автоматизирует подготовку типовых чертежей с учетом действующих стандартов. Для связи чертежа с моделью применяют внешние ссылки, а также ярлыки к данным, что позволяет работать на основе единой модели. В случае внесения изменений в модель чертежи будут автоматически обновлены. При формировании аннотаций используется автоматически обновляемая информация об объектах. В проект вносятся корректировки с выбором новых размеров обозначений и в случае изменения масштаба или ориентации видов. Приложение позволяет повторно создавать привязки меток (выбранные поверхности и трассы к различным исходным объектам AutoCAD Civil 3D). Метки сечений точек коридора размещаются в шахматном порядке.

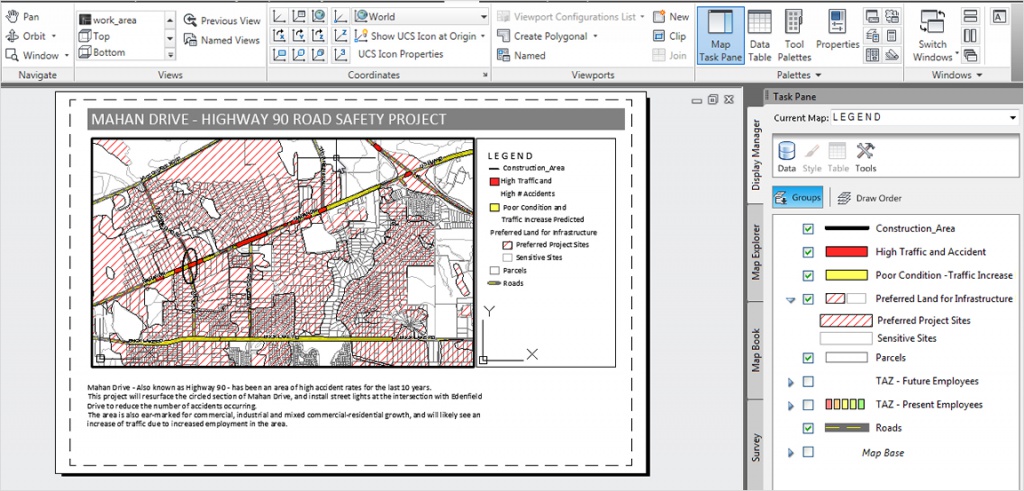

Выпуск карт. Предусмотрен ряд функций, которые обеспечивают подготовку карт с детализацией отдельных участков и дополнением чертежей специфической информацией, в том числе и о зонах затопления, размерах и материалах труб, типах почв, границах заболоченных территорий, разделении на районы. Все стили пользователь сможет сохранить и использовать в дальнейшем.

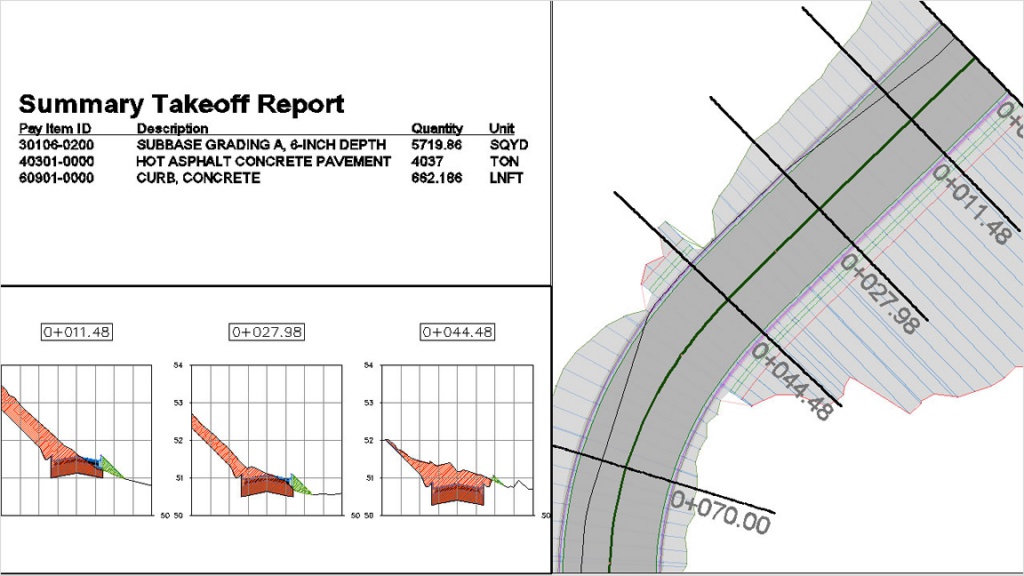

Отчеты и таблицы. Вся информация о таблицах (рабочие линии, объемы и т. д.) заносится в динамические таблицы. В дальнейшем можно сформировать отчеты, используя сводные данные: количества, объемы и т. д. Доступны как стандартные, так и пользовательские формы отчетов, которые соответствуют действующим требованиям к документации.

GPS-съемка, доступ и обмен данными

Работа с данными и обмен информацией. Пользователям доступны функции чтения и записи, а также преобразования данных разных форматов. Есть возможность использовать аэрофото и спутниковые снимки, картографические веб-сервисы и общедоступные источники. Импорт и экспорт позволяет применять любые форматы ГИС и САПР:

ESRI SHP, E00 и Arc/Info;
DWG (AutoCAD);
LandXML, GML;
MapInfo MIF/MID и TAB;
MicroStation DGN;
ASCII;
Oracle;
Ordnance Survey MasterMap (DNF), GML2 (чтение);
SDF, а также SDTS (чтение);
Vector Product Format (чтение).

Возможности продукта включают применение онлайн-карт, составленных по аэрофотоснимкам. Обеспечен просмотр и дальнейшая печать в автономном режиме. Поддерживается экспорт в Keyhole (KML) форматов DWG и DGN, элементов Civil 3D (модели коридоров, поверхности, трассы или профили, безнапорные и напорные трубопроводы), а также 3-мерных тел объектов AutoCAD.

Моделирование поверхностей. Встроенные инструменты позволяют моделировать рельеф с данными лазерного сканирования (DEM, LIDAR), SHP или наземной топографической съемки. Работа с крупными поверхностями осуществляется с использованием процедур динамического анализа, а также с помощью присвоения меток и подготовкой необходимой документации. В реальном времени можно получить данные об объеме земляных работ, дренажной системе, крутизне склонов.

Подготовка топографических карт. Функции GPS-съемки:

импортирование данных из полевых журналов;
применение метода наименьших квадратов для обработки;
настройка систем координат и их преобразование;
редактирование данных, полученных во время съемки;
создание фигур съемки в автоматическом режиме;
подготовка поверхностей.

Вышеназванные функции позволяют в процессе создания инфраструктурных объектов сформировать согласованную проектную среду с использованием точек, фигур съемки и поверхностей без ручного преобразования координат, переноса данных в САПР из геодезических систем. Обновление проекта происходит после каждого добавления данных съемки.

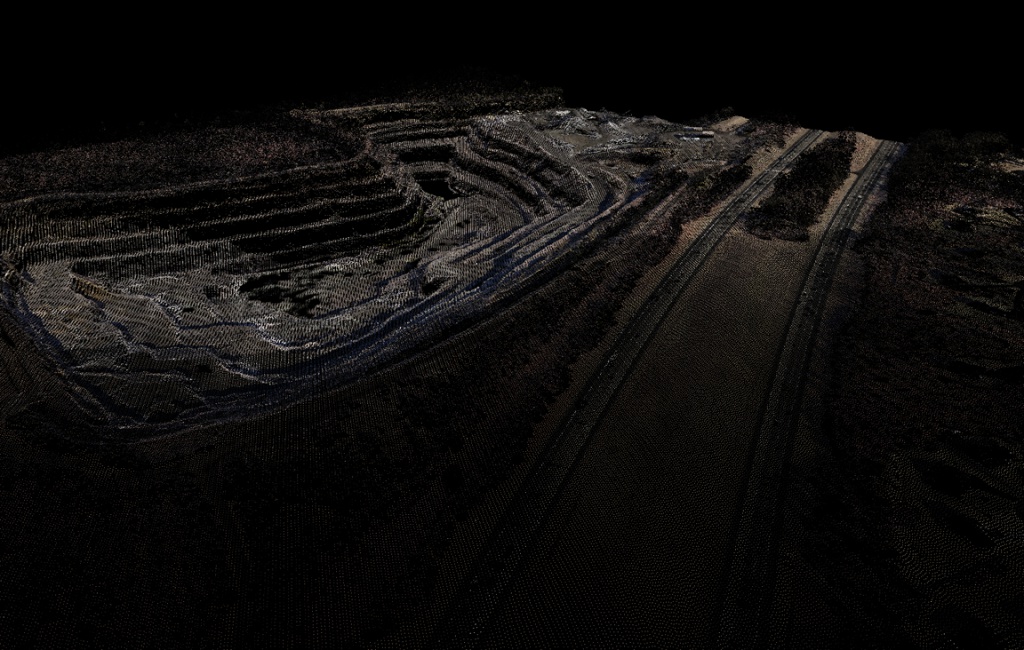

Данные лазерного сканирования. Для формирования облака точек используют данных лазерного сканирования (LIDAR). Существующие инструменты обеспечивают выполнение следующих действий:

импортирование и визуализация облаков точек;
стилизация точек по классификации LAS, а также цветовой схеме RGB, высотным отметкам, интенсивности;
подготовка поверхностей;
ввод данных о строительных площадках;
перевод в цифровой вид исполнительных элементов инфраструктурных проектов.

Значительно повышена производительность, а также обеспечивается необходимая
гибкость при использовании файлов облаков точек.

Визуализация и анализ

пространственные запросы;
создание тематических карт;
буферизация, трассировка и анализ наложений.

ливневые канализации городской застройки;
водосборы и водопропускные трубы автодорог;
управление ливневыми стоками, водоочистка;
создание проектов и возможность рассчитать отстойники и водовыпуски;
хозяйственно-бытовая канализация, а также насосные станции и напорные магистрали.

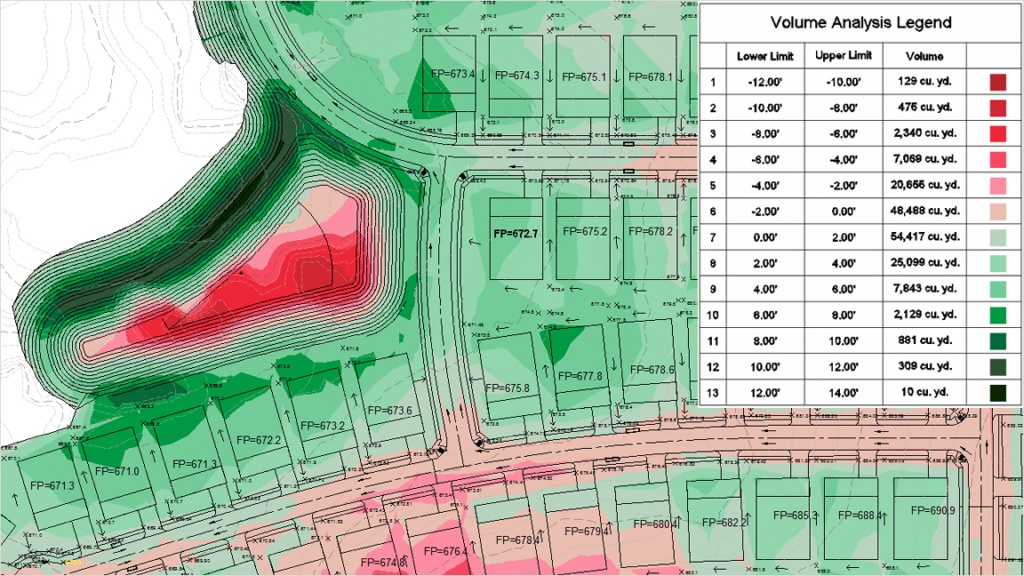

Анализ модели. Возможность проанализировать сформированные модели позволяет исключить избыточность при работе с проектом. Все изменения, внесенные в процессе детализации, отображаются в реальном времени. Специалисты могут анализировать данные по уклонам, высотным отметкам и горизонталям, что обеспечивает лучше понимание модели поверхности. Функции расчета объемов земляных работ позволяют спланировать вывоз или складирование грунта. Быстрое построение диаграмм объемов земляных работ позволяет определить линию нулевых работ, сделать расчет объема и направления движения материалов, выделить места для карьеров или сброса отходов.

Предусмотрен импорт не только ведомостей земляных работ, но покупных компонентов, что позволяет определить для каждого объекта чертежа сметную стоимость. После назначения элементов сметы будет выполнен расчет количественных параметров с формированием ведомости.

Визуальный анализ. Создавая корриды, можно использовать средства визуализации с применением самых разных материалов: асфальта, бетона и т. д. Исследовать трехмерные модели легко с помощью инструментов для анализа прямой видимости, в том числе и точных расчетов расстояния видимости по коридору. Чтобы передать данные между AutoCAD Civil 3D и InfraWorks для дополнительного анализа, доступны функции импорта и экспорта в IMX.

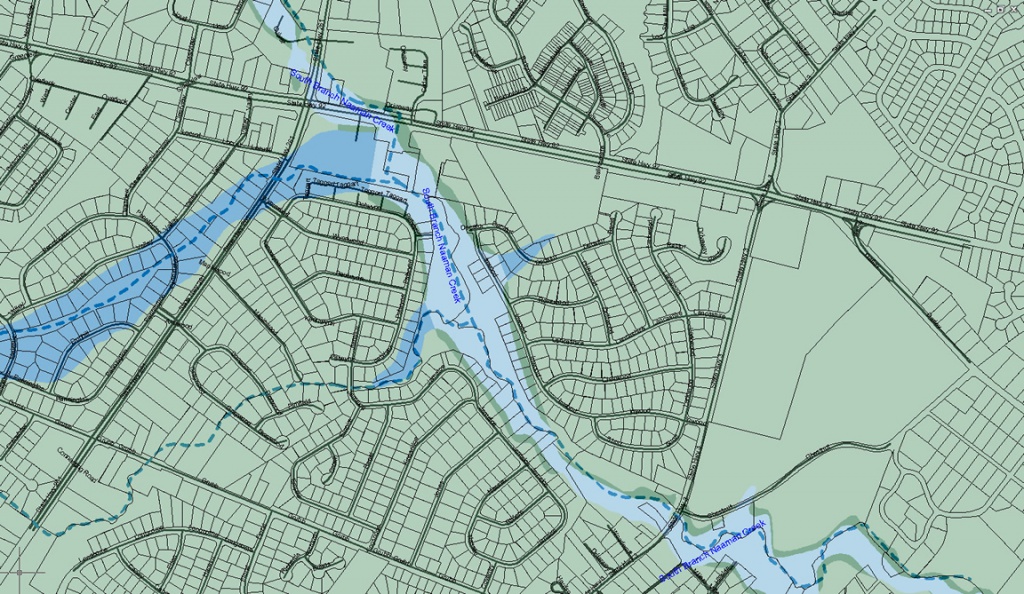

Анализ рек и водных потоков. Наличие модуля River and Flood Analysis позволяет автоматизировать анализ и составление карт (отсечение поперечных сечений HEC-RAS, анализ водной поверхности, подготовка карт речных пойм и т. д.). В автоматическом режиме рассчитывается подмыв мостовых опор.

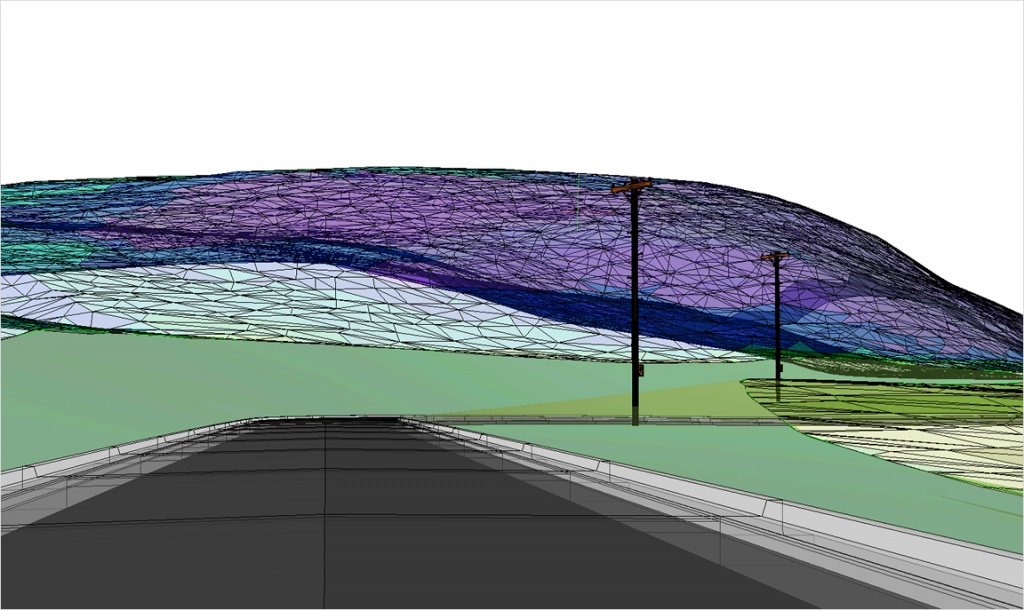

Программный комплекс AutoCAD Civil 3D и ПО 3ds Max Design. Благодаря наличию Civil View пользователи смогут создавать визуализации при трехмерном моделировании, анимации, рендеринге и композитинге. Наличие простых функций на основе стилей, а также библиотека специализированных параметрических объектов, материалов дает возможность добиться очень высоких результатов. Благодаря Civil View установлена динамическая связь с данными AutoCAD Civil 3D. Внесение любых изменений сразу же отражается на текущем состоянии модели.

Возможности совместной работы

Все проекты в AutoCAD Civil 3D проверяют с помощью ПО Navisworks, которое представляет собой программу для экспертизы проектов.
Для совместной работы специалистов AutoCAD Civil 3D можно использовать с Revit Structure (информационное моделирование BIM).
Координация проектов с динамическим отображением изменений осуществляется с использованием программы Vault Professional (управление данными), а также Buzzsaw (английская версия) в качестве ПО услуги (SaaS). Совместная работа в AutoCAD Civil 3D, а также таком ПО, как Infrastructure Design Suite Premium или Infrastructure Design Suite Ultimate, позволяет не только создавать проекты, но и эффективно управлять моделями, конструкциями.
Совместимость с предыдущими версиями. В новом AutoCAD Civil 3D можно открыть и отредактировать чертежи, созданные в AutoCAD Civil 3D предыдущих двух версий.
Обеспечена совместная работа на основе облачных технологий. Autodesk 360 позволяет сохранять и открывать чертежи в облачном хранилище, а также обеспечивает совместный доступ к ним. Работать с чертежами можно из любого места, используя все необходимые инструменты (просмотр, редактирование), совместное использование файлов DWG на смартфонах или планшетах.
Быстрые ссылки на данные, внешние ссылки. Работая с согласованными моделями, специалисты смогут координировать свои действия на любом этапе создания проекта, начиная геодезическими изысканиями и заканчивая подготовкой документации. Поскольку есть возможность использовать ярлыки и внешние ссылки, использовать любые данные моделей (поверхности, трассы, трубы и т. д.) стало легко. Для решения нескольких проектных задач легко многократно применять выбранный объект. Так, после геодезической съемки полученную поверхность можно использовать при проектировании дорог или формировании участка путем подключения к введенным ранее данным топографической съемки. Пользователи смогут создать аннотации из ярлыков данных или прямо из внешних ссылок, что позволяет добиться постоянной актуальности.
