Здравствуйте, коллеги.
Есть вопрос к опытным товарищам. Есть ли нормативные документы, регламентирующие наличие/отсутствие форкамеры в приточно-вытяжной системы. В каком стандарте/норме/правиле можно прояснить обязательность ее наличия.
На данную тему навела следующая ситуация:
для вентиляции чаши плавательного бассейна смонтирована приточно-вытяжная система с двумя ступенями нагрева (водяной и электрической). В системе присутствует клапан КВУ с электроприводом. До КВУ присутствует пара метров прямых воздуховодов, отвод 90 градусов. Далее воздуховод проходит через внешнюю стену здания, снаружи отвод, опять же 90 градусов, с ветробойным козырьком. В связи с наружной температурой -30 и ниже воздуховоды обмерзают, внутри помещения венткамеры покрываются ледяной коркой на фланцах и в местах соединения блоков до электрокалориферов. При включении электрокалорифера это все начинает таять. Нет ли в такой системе монтажа нарушений, которые мы можем поставить на вид монтажной организации? Ссылки на норматив приветствуются.

22.12.2017, 14:34
Чет у вас все как то стремно
norzanzibar
22.12.2017, 17:18
Стрёмно, но так и живём. Но хотелось бы больше конструктива
22.12.2017, 17:41

что то провоцирует ток холодного воздуха.
Изоляция воздухозабора — явно какая то бредовая и не достаточная.
Еще как вариант у вас в месте установки системы сильно повышена влажность.

23.12.2017, 11:35
Цитата(norzanzibar @ 22.12.2017, 14:12)

. Есть ли нормативные документы, регламентирующие наличие/отсутствие форкамеры в приточно-вытяжной системы. В каком стандарте/норме/правиле можно прояснить обязательность ее наличия.
На данную тему навела следующая ситуация:
для вентиляции чаши плавательного бассейна смонтирована приточно-вытяжная система с двумя ступенями нагрева (водяной и электрической). В системе присутствует клапан КВУ с электроприводом. До КВУ присутствует пара метров прямых воздуховодов, отвод 90 градусов. Далее воздуховод проходит через внешнюю стену здания, снаружи отвод, опять же 90 градусов, с ветробойным козырьком. В связи с наружной температурой -30 и ниже воздуховоды обмерзают, внутри помещения венткамеры покрываются ледяной коркой на фланцах и в местах соединения блоков до электрокалориферов. При включении электрокалорифера это все начинает таять. Нет ли в такой системе монтажа нарушений, которые мы можем поставить на вид монтажной организации? Ссылки на норматив приветствуются.

Наличие/отсутствие форкамеры здесь ни при чём — во избежание конденсации на поверхности воздуховодов/секций все воздуховоды наружного воздуха и секции д.б утеплены от нар. стены до воздухонагревателя в соответствии с СП 60:

4.6 Тепловую изоляцию отопительно-вентиляционного оборудования, трубопроводов внутренних систем теплохолодоснабжения, воздуховодов, дымоотводов и дымоходов следует предусматривать:
для .
исключения конденсации влаги ;
.

Секции приточной установки уже в корпусах с тепло/шумоизоляцией. А вот воздуховоды надо утеплять
Монтажники выполняют все работы по рабочим чертежам ОВ. Вот и надо смотреть эти чертежи — есть ли в монтажных указаниях запись о теплоизоляции воздухозаборных воздуховодов. Если такой записи нет и работы по теплоизоляции не были включены в смету, то претензии к монтажникам будут не обоснованы.

norzanzibar
23.12.2017, 12:48

ИОВ, т. е. если я правильно понимаю, в данном случае была произведена некачественная теплоизоляция (она разумеется была заложена в смету, в условиях районов Крайнего Севера иначе не бывает, на фотографии видно её наличие) со стороны подрядчика. На объекте в целом пять ПВ-систем, в двух из них задействованы форкамеры старой приточной вентиляции (до реконструкции) — там проблема обледенения отсутствует, ещё в двух, можно сказать, нет промежуточных воздуховодов, перед КВУ только гибкая вставка и кусок воздуховода, проходящий через окно наружу — там немного льда в наличии, но в сравнении с данной установкой оно несущественно. Может здесь имеется и некачественный монтаж секций приточной системы? Стоит копать в этом направлении?

23.12.2017, 16:19
Цитата(norzanzibar @ 23.12.2017, 12:48)

ИОВ, т. е. если я правильно понимаю, в данном случае была произведена некачественная теплоизоляция (она разумеется была заложена в смету, в условиях районов Крайнего Севера иначе не бывает, на фотографии видно её наличие) со стороны подрядчика. На объекте в целом пять ПВ-систем, в двух из них задействованы форкамеры старой приточной вентиляции (до реконструкции) — там проблема обледенения отсутствует, ещё в двух, можно сказать, нет промежуточных воздуховодов, перед КВУ только гибкая вставка и кусок воздуховода, проходящий через окно наружу — там немного льда в наличии, но в сравнении с данной установкой оно несущественно. .
Может здесь имеется и некачественный монтаж секций приточной системы? Стоит копать в этом направлении?

Не факт, что некачественная теплоизоляция — нужно смотреть соответствие проекту материала и толщины изоляции. Возможно, на этой установке монтажники занизили толщину или применили теплоизоляцию с показателями хуже, чем в проекте. А может, и проектировщик указал толщину, недостаточную для предотвращения конденсации.
Ну и нужно ещё проверить качество/плотность всех стыков/соединений до воздухонагревателя.

Это вряд ли , Вы же указали

Цитата(norzanzibar @ 22.12.2017, 14:12)

В связи с наружной температурой -30 и ниже воздуховоды обмерзают, внутри помещения венткамеры покрываются ледяной коркой на фланцах и в местах соединения блоков до электрокалориферов.

При правильно выбранной/рассчитанной и выполненной теплоизоляции воздухозаборных воздуховодов они не должны обмерзать.

Что такое и для чего нужна форкамера на электровозе?

На электровозах форкамера — часть системы вентиляции.

Воздух попадает в форкамеру через жалюзи в обшивке, его скорость резко снижается (то была узкая щель между пластинами жалюзи, а тут вдруг большой объём), в результате пыль, снег, дождь и что ещё было в этом воздухе — всё под собственным весом оседает в форкамере, далее в кузов пойдёт очищенный воздух. Он охлаждает стоящие в форкамере индуктивные шунты (см. фото), подсасывается вентиляторами и отправляется охлаждать прочие аппараты локомотива.

автор вопроса выбрал этот ответ лучшим

Главная ошибка при размещении венткамер

Венткамеры занимают около 50-60% от общей площади всех технических помещений в здании, а их размещение представляет основную трудность для архитекторов и инженеров.

Это одна из немногих тем, где нормативы нам ничем не помогут. В СП описываются слишком общие требования, например, «оборудование следует размещать в вентиляционных камерах непосредственно в пожарном отсеке, в котором находятся обслуживаемые помещения». Поэтому нехватку указаний будем компенсировать логикой и опытом.

Описание

Приточная установка забирает воздух с улицы, фильтрует, нагревает зимой (или охлаждает летом) и направляет его по шахтам и горизонтальным воздуховодам до потребителей. Иногда в состав приточной установки добавляется энергосберегающий блок (рекуператор), увлажнитель воздуха, дополнительные фильтры и обеззараживатель.

При размещении венткамер необходимо учесть лишь три фактора:

• Расположение воздухозабора;
• Возможное место для размещения венткамеры необходимого размера;
• Расположение шахт, по которым воздух идет к обслуживаемым этажам.

В зависимости от их взаимного расположения, можно вывести четыре разновидности планировок, от идеальной до фактически неприемлемой.

Место №1. Идеальный вариант

В этом случае воздухозаборная шахта опускается прямо в венткамеру, где размещается приточная установка, и шахта для подачи воздуха в помещения также находится в венткамере или смежно с ней.

К чему приводит такое взаиморасположение? Не требуется прокладывать горизонтальные воздуховоды от воздухозабора до установки и от установки до шахт.

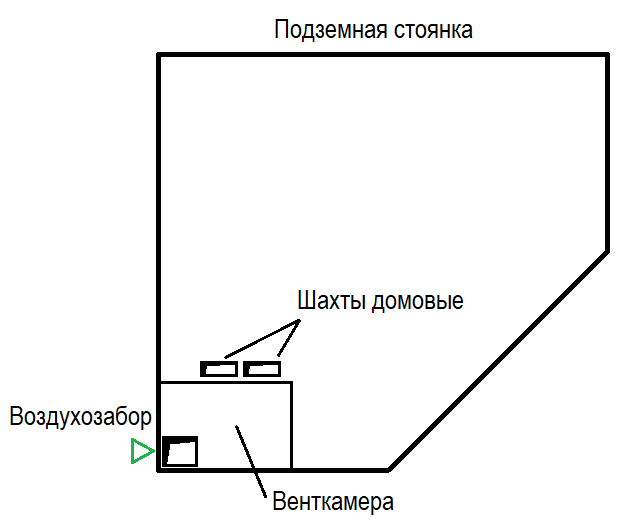

Рис. Идеальная схема расположения венткамеры. Никаких «паразитных» горизонтальных участков воздуховодов

Ведь если прокладка горизонтальных воздуховодов небольшого диаметра не представляет собой серьезной трудности, то в больших зданиях огромные короба займут все запотолочное пространство, как фура в переулке.

WESSEX NEWS AGENCY Jim Hardy

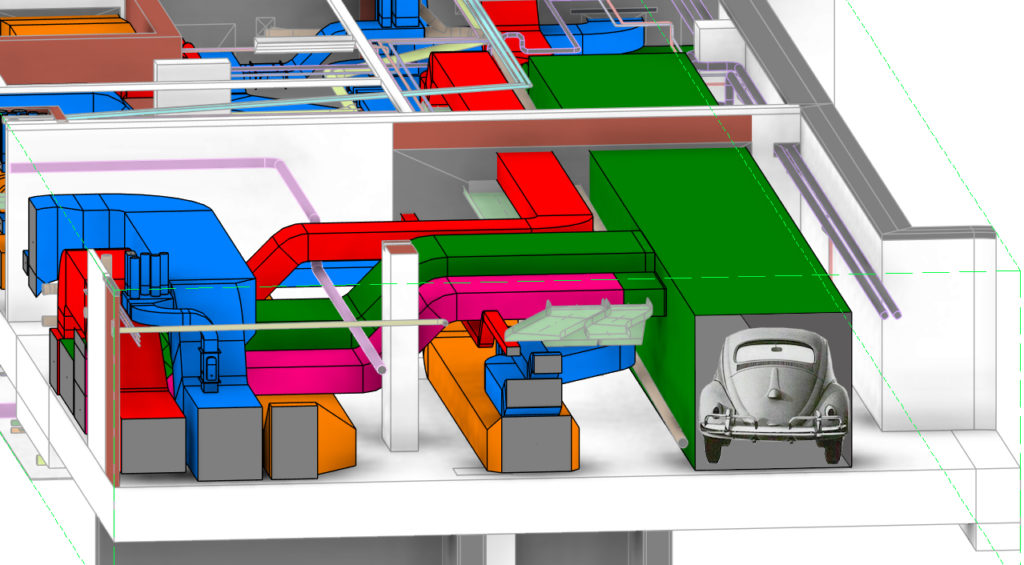

Рис. Воздуховод от воздухозабора до венткамеры может «перегородить» дорогу остальным системам

А значит другие сети (канализация, пожаротушение, кабельные сети и другие) не смогут их обойти, инженеры придут к архитекторам с требованием понизить потолок или увеличить высоту этажа, добавить воздухозаборы и венткамеры, перенести другие технические помещения или вообще перекроить половину стоянки.

Множество архитекторов, конструкторов и инженеров намучались, пытаясь увязать между собой все разделы при неудачной инженерной планировке. Игнорировать этот негативный опыт нельзя.

Место №2. Приемлемый вариант

Мы понимаем, что разместить и воздухозабор, и шахты приточного воздуха вблизи друг друга зачастую невозможно, особенно для объектов авторской архитектуры.

Но в любом случае необходимо стремиться опустить воздухозаборную шахту в венткамеру, а приточные шахты уже могут находиться на удалении, как того требуют планировки.

Воздухозаборы можно выполнить через фасадную решетку или через вентиляционные киоски.

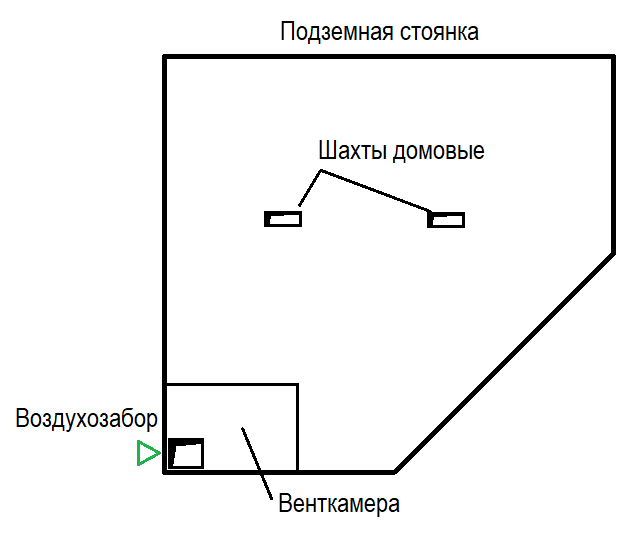

Рис. Приемлемый вариант размещения венткамеры относительно воздухозабора и шахт

Рис. Отличное решение — шахта из венткиоска опускается в подземную часть, где из строительных конструкций организовывается пространство (форкамера, где «фор» — от слова «перед», т.е. это предварительная камера), к которому подключаются десять вентиляторов

Итак, вывод: воздухозабор необходимо опускать непосредственно в венткамеру.

Есть золотое правило вентиляции, описанное в классическом справочнике по вентиляции по ред. И.Г. Староверова: «Радиус действия вентсистем — 50-60 метров». Это означает, что в большой подземной стоянке не допустимо разместить одну венткамеру в самом дальнем углу. Венткамер должно быть несколько.

Место №3. Нежелательный вариант

Этот вариант сейчас очень распространен, а значит очень важно обратить на него внимание.

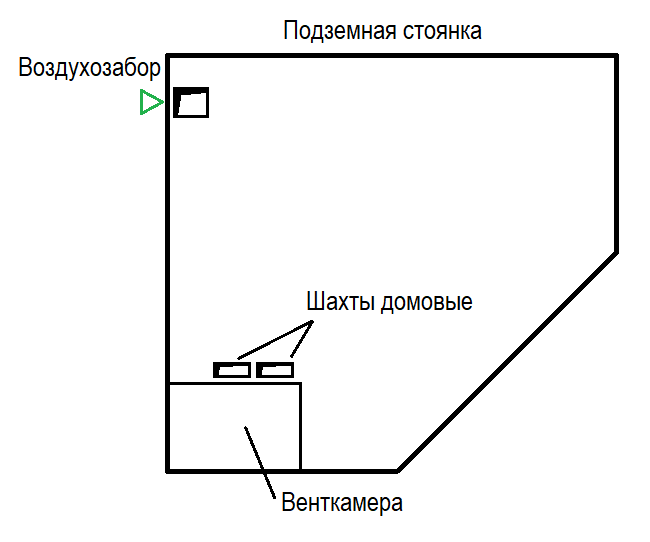

В этом случае венткамера находится далеко от воздухозаборной решетки, но близко к общедомовым шахтам.

Логичен вопрос: «Какая разница – вести воздуховод от воздухозабора до приточной установки или от приточной установки вести воздуховоды до шахт?»

Разница очень существенная. Разводить один громоздкий воздуховод, от которого питается множество установок, значительно сложнее (а иногда просто невозможно), чем множество воздуховодов небольших сечений.

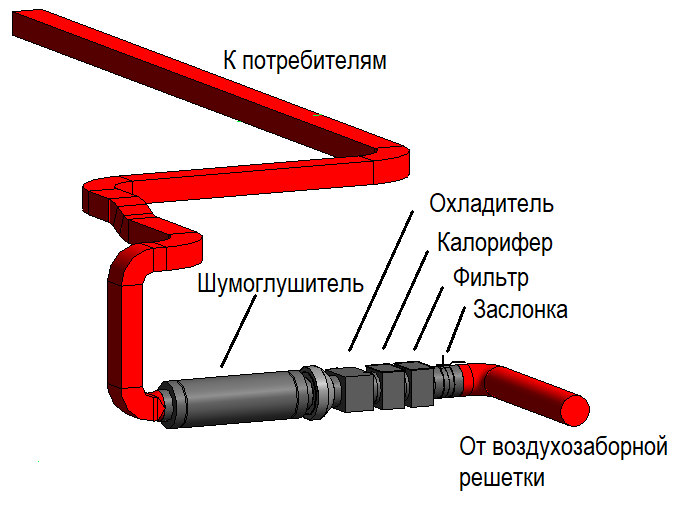

Рис. ­ От воздухозаборной шахты к венткамере идет один большой воздуховод, а от вентиляторов до потребителей – множество небольших воздуховодов, проложить которые значительно проще

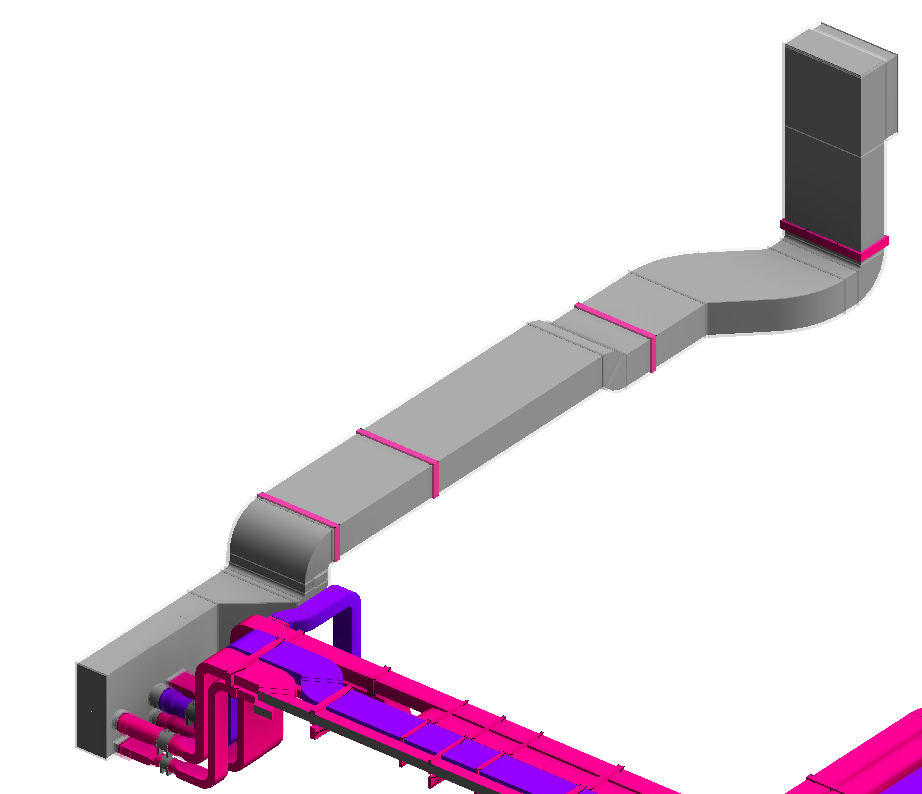

Рис.­ Увеличенный фрагмент левого рисунка, венткамера. Серым показан воздуховод от воздухзаборной шахты, обратите внимание, какой он огромный. Согласитесь, что провести его через всю парковку может быть крайне сложно

Поэтому, повторимся, не размещайте приточные венткамеры общеобменной и противодымной вентиляции далеко от воздухозаборов!

Рис. Один из примеров, когда венткамеры находятся далеко от воздухозабора. Когда таких воздухозаборов мало, то ситуация усугубляется. В данном примере воздуховод от воздухозабора имеет размер 4000х700 мм, что вместе с фланцами, изоляцией, креплением и монтажным зазором превращается в 4200х900 мм.

Место №4. Наихудший из возможных вариантов

Худшее, что можно придумать – разместить венткамеру далеко и от воздухозаборов, и от шахт.

Если бы мы не сталкивались с такими планировочными решениями, мы бы не упоминали их вовсе.

На наш взгляд, архитекторы реализовывают такой вариант из-за оторванности от инженерной реальности, которую мы и пытаемся такими бюллетенями построить.

Мы не говорим, что такие планировочные решения полностью исключаются и допускаем, что архитектурный замысел объекта может быть настолько уникален и бескомпромиссен, что невозможно разместить воздухозаборы, венткамеры и шахты рационально.

Но тогда заказчик и архитекторы должны быть готовы к потере полезной площади из-за дополнительного технического пространства, к увеличению высоты подземной стоянки и к росту стоимости инженерных систем в целом.

Рис. Реальные размеры воздуховода от воздухозабора до венткамеры, который к тому же имеет длину около 50 метров. Внутри этого воздуховода помещается автомобиль

Форкамера. Что это и для чего?

Применение

Автор adminzhur На чтение 5 мин Просмотров 23.4к. Опубликовано 04.12.2018

Очистка воздуха в любом помещении, будь это торговый комплекс, пекарня, кинотеатр, общественный транспорт или жилой дом – довольно сложная задача, решить которую не всегда легко.

На то, как качественно будет проводиться работа, влияет множество факторов: требуется учитывать параметры и особенности системы вентиляции, площадь и тип помещения, климатические условия, в которых оно находится, иные важные характеристики – их бывает достаточно много.

Если помещение находится в экологически чистом районе, можно обойтись кондиционером или простой вентиляцией, но если атмосферный воздух достаточно загрязнен, придется прибегнуть к более сложным способам его очистки. Для этого применяют специальное помещение для очистки воздуха, именуемое форкамерой

Как очищаются большие объемы воздуха?

Форкамера – это предварительное помещение, расположенное перед системой очистки, в нем происходит свободное движение воздуха, его обмен с атмосферой, для этого существует специальный воздушный клапан. Имеется также фильтр, позволяющий предварительно очистить атмосферный воздух, разделив внутреннюю и внешнюю вентиляцию. Это позволяет доставить до системы очистки уже отчасти отфильтрованный воздушный поток.

Благодаря этому большинство частиц, засоряющих кислород, остается на улице и изначально не попадает в вентиляционную систему. Лишние летучие соединения будут отводиться обратно в атмосферу благодаря клапану.

Вентиляторы

В предварительной камере устанавливают специальный вентилятор, в зависимости от того, насколько большой объем помещения и какие качественные характеристики у воздуха, может меняться оснащение данной комнаты. Вентилятор с приводом от двигателя помогает разогнать потоки, создать необходимую тягу; чем площадь больше, тем мощнее должно быть устройство.

Если помещение небольшое, то хватит и направляющего вентилятора: он, как правило, не имеет мощного мотора, меньше шумит и стоит дешевле. Его задачей является разделение воздуха на каналы, входящий и исходящий. Часто систему дополняют специальными фильтрами, которые позволяют создать шумовой барьер, иначе в основном помещении будет слышна работа вентилятора, что не очень приятно, если постоянно там находиться. Узнать больше как бороться с шумом вентиляции можно в этой публикации http://ventilation-conditioning.ru/zdorove/shum-ventilyacii.html.

Особенности форкамер

Любая современная климатическая система, используемая в быту, предусматривает наличие такого приспособления. Так, используется форкамера в самолете, бассейне, поезде, применяется на кораблях, чтобы в каюты подавался свежий воздух. О системе вентиляции в самолете можно прочитать здесь.

Для понимания стоит рассмотреть работу устройства на примере типового помещения, по сути, оно работает везде одинаково. Система кондиционирования имеет несколько блоков – внешний и внутренний, оба достаточно сложно организованы. Чтобы в помещении можно было создать оптимальные условия, предусмотрены различные фильтры, иные блоки, работа которых нацелена на создание нужного микроклимата. Однако если помещение большое, обычный кондиционер со своей задачей справиться не сможет.

Для больших территорий, например, подземных парковок и супермаркетов, наряду с установкой противодымовой вентиляцией, применяются иные специальные установки.

Они имеют мощные моторы, впускной воздушный клапан, позволяющий регулировать количество воздуха, проходящего через фильтры, выпускной воздушный клапан, через который выходит загрязненный и отработанный воздух. Это позволяет не только разделить потоки на два канала, но и сделать работу системы эффективной. На любой квадратуре такая вытяжка справится с обработкой большого объема, при этом затрачено на это будет минимальное количество времени. Для того чтобы установка правильно работала, требуется соблюдение следующих условий:

• Качественная изоляция шума. Форкамера и остальная система работает достаточно громко;
• Правильный расчет работы вентиляторов, слишком большая скорость потока воздуха создает сквозняки, а это неуместно для торговых центров;
• Если оборудование устанавливается в рабочем цеху, наоборот, потребуются мощные двигатели, так как здесь нужен мощный поток воздуха, способный отвести все загрязнения на улицу через клапан;
• Контроль над температурой. Мощные воздушные потоки в зависимости от термальных условий могут менять микроклимат помещения, поэтому важно все сбалансировать в нужных пропорциях.

Востребованность форкамер

Форкамера дает возможность контролировать воздушные массы, она устанавливается непосредственно перед системой очистки. Например, форкамера в электровозе – это небольшое помещение, через которое фильтруется воздух и позже по системе вентиляции попадает в вагоны, где им пользуется кондиционеры. Иными словами, благодаря этому в систему попадает предварительно отфильтрованный воздух.

В помещении предусмотрена возможность разделения воздушных масс на каналы. Если нужно, чтобы воздух был теплым, там ставят термостат, который позволяет регулировать температуру воздушных потоков и контролировать ее. В зимнее время системы вентиляции в поездах и больших помещениях используют как систему отопления. Радиатор в данном случае будет не нужен: в каналах для воздушных потоков устанавливают специальные решетки, и этого достаточно для полного контроля над помещениями.

При необходимости воздух в форкамере можно подвергнуть технической обработке, например, санитарной. Приспособление применяется для вентиляционных систем закрытого и полузакрытого типа при учете их большой площади. Закладка такого помещения происходит при строительстве здания, однако если его нет, форкамеру можно достроить или превратить в нее пустующую комнату.

Если форкамера нужна в частном доме, разрешение не требуется, но для многоквартирного придется его получить. В любом случае, чтобы устройство могло работать правильно, требуется грамотно составленный проект, в противном случае от него будет мало пользы. Кроме этого, должна быть грамотно рассчитана вентиляция с учетом особенностей климата, площади помещения и иных нюансов
