Отображение сетки осей на 3D виде
В Autodesk Revit сетка строительных осей не видна на трехмерном виде. Конечно, так как моделирование объекта происходит в основном на плоских видах, для большинства построений она и не нужна, однако ее отображение может помочь лучше понимать размеры объекта и положение отдельных его частей.
Чтобы отобразить оси в 3D, есть несколько путей. Они, уверен, хорошо знакомы опытным пользователям, но начинающим должны помочь.
1. Линии модели по линиям сетки
Это, на мой взгляд, самый простой путь. Конечно, обозначение осей не отобразится, зато положение сетки и габариты сооружения будут понятны. Установка блокировки позволит установить зависимость линий с осями, и при изменении положения сетки линия также будет перемещаться.
2. Свое семейство обозначения
Если самому сделать семейство сетки, его можно будет разместить как объект модели — и он будет виден в любом представлении модели. Способ достаточно долгий, и, на мой взгляд, слишком «ручной». Однако он позволяет реализовать практически любые потребности, и создав однажды набор трехмерных осей, в дальнейшим им можно будет пользоваться.
Обновление:
По просьбам пользователей в отдельном сообщении рассмотрел мой пример сетки осей, с возможностью скачивания.
3. Импорт в AutoCAD и дальнейший экспорт из него

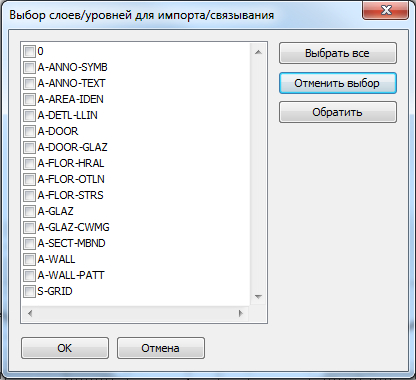

Когда положение осей фиксировано (или меняется нечасто), то можно сделать выгрузку любого плана в AutoCAD, а затем импортировать слой с сеткой (по умолчанию «S-GRID») обратно в Revit. Связи с осями в проекте не будет, но зато не нужно по отдельности выбирать оси. При большом количестве осей считаю способ очень эффективным — ведь операции занимают буквально минуту, и никакой предварительной подготовки. Маркировка осей будет видна при в режиме отображения скрытых линий.
Конечно, это только мое видение основных путей достижения поставленной задачи — если у Вас есть другой способ, буду рад за описание его в комментариях!
С уважением,
Александр Высоцкий
Руководитель компании Vysotskiy consulting
Обучение Revit, внедрение, консультации,
конвертация из/в AutoCAD, семейства
BIM-консультант компании ПСС
e-mail: me@AVysotskiy.com
тел.: +7(911) 826-98-94
Skype: VisikPro
Блог: www.AVisotskiy.com
Я в соцсетях:
Сетка направляющих в Revit
��Как выровнять чертежи на разных листах в Revit? Частый вопрос, который на самом деле решается очень легко.
В чём суть: все, кто работает в Revit, знают, что виды на листе выравниваются с помощью магнитной привязки. Но как выровнять чертежи на разных листах, чтобы при переходе с одного листа на следующий чертеж, тот же план не «прыгал»?
Для этого в Revit существует Guide Grid (сетка направляющих).
Что нужно знать:
✔️ Сетка может относиться к нескольким листам (иначе как бы она работала? )).
✔️ Сеток может быть много (но не переборщите, лучше создавать небольшое количество сеток и применять их к выбранным листам).
✔️ После создания сетка находится в свойствах экземпляра листа.
✔️ При внесении изменений в свойства сетки все листы обновятся с учётом этих изменений.
�� Где найти? Вкладка Вид — Композиция листов — Сетка направляющих.
�� Как редактировать сетку? Выделяем нужную сетку, в её свойствах экземпляра можем изменять Имя сетки (в разделе Идентификация) и Интервал между направляющими (в разделе Размеры).
�� Как изменить стиль сетки? Вкладка Управление — панель Параметры — Стили объектов — вкладка Объекты аннотаций — категория Сетка направляющих. Изменить можем вес, цвет и образец линий.
Guide Grid — очень простой и удобный инструмент. Обязательно используйте его.
Autodesk Revit Архитектура: Продвинутый уровень Средний
Подробный курс для архитекторов и тех, кто хочет хорошо понимать логику Revit. Вы научитесь быстро принимать решения на ранних этапах проекта, разберетесь в тонкостях сложного моделирования, подсчета спецификаций и подготовки документации, сможете экспортировать модель в AutoCAD, программы для визуализации.
Учебный процесс основан на многолетнем опыте преподавания BIM-технологии и широко затрагивает не только функционал ПО, но и учит идеологически правильно подходить к BIM-проектированию.
Курс подготовлен для ГК ПИК в рамках проекта ПИК-Академия.
Макс. длительность: 1 день 4 часа 54 минуты
Листы
Сетка направляющих. Настройка марки вида
Настройка марки вида. Альтернативное имя вида, отображаемое только на листе.
Создание осей в Revit
Как правило, первое, с чем приходится сталкиваться при построении модели – это создание осей и уровней. Поэтому сегодня мы рассмотрим основные принципы и нюансы построения осей, знание которых помогут избежать неудобства при работе с будущей моделью.
Для анализа построения осей перейдем сначала на фасад и зададим два уровня, тем самым задав максимальную и минимальную высоту здания. Это необходимо для того, чтобы при создании новой оси она получала нужное значение по высоте.
Для построения первой оси перейдем на вкладку Архитектура – Ось и зададим начальную и конечную точки.
Мы видим, что только что созданная ось отразилась и на фасаде, причём ее габариты выступают за рамки наших уровней. Если выделим ось, то увидим управляющие символы:
- галочка, отвечающая за видимость графического обозначения оси с одного и другого конца, которое заранее настраивается и подгружается в проект в виде отдельного семейства;
- обозначение 3D, отвечающее за габаритный размер оси в пространстве. Особенно актуально на вертикальных проекциях, так как именно 3D габарит конца оси отвечает за то, будет ли видна данная ось на том или ином плане;
- обозначение 2D, отвечающее за изменение габаритов оси только для конкретного вида.
Так, если ось пересекает плоскость какого либо уровня, то она будет отображаться и на всех связанных с этим уровнях планах, а в противоположном случае нет. Поэтому крайне необходимы изначально созданные максимальный и минимальный уровни на высоте, чтобы все создаваемые оси отображались на всех наших планах.
В ситуациях, когда оси криволинейны, лишь построив перпендикулярный разрез в ходе работы, мы сможем подтянуть оси на фасаде, чтобы они появились на плане – такой способ работы доставляет немало хлопот при значительных объемах здания.
Для того чтобы переименовать ось есть два варианта: ввести имя в текстовое поле обозначения оси или же выполнить эту операцию через панель свойств.
Далее мы выберем инструмент копирование, укажем направление копирования и зададим на клавиатуре величину смещения. Обратим внимание, что скопированной оси Revit присвоил значение Б, это потому что программа присваивает значение исходя из той оси, что мы создали до этого, а в нашем случае это была ось А. При этом дальнейшие манипуляции с осями Revit не учитывает, например, если удалить созданную ось и скопировать ось А заново, то Revit присвоит ей имя В.
Надо заметить, что Revit не позволяет пользователям создавать оси с одинаковыми именами. В этом случае программа выдаёт сообщение об ошибках, в котором просит создать уникальное имя. Обойти это можно с помощью символов Юникода и скриптов Dynamo.
Если в проекте требуется создавать оси сложной конфигураций, например в форме дуги, то сделать это можно, сменив способ создания оси в графе рисования с прямой линии на дугу. Также бывают случаи, когда нужно создать ось ломаной конфигурации, тогда используется много сегментная ось, при ее выборе становится активна кнопка редактирование эскиза и появляется возможность создавать ломаный контур оси.
Итого, мы научились создавать различные виды осей, изучили их основные свойства и готовы к следующим этапам построения проекта в Revit.
