Правила установки обрамлений проёмов

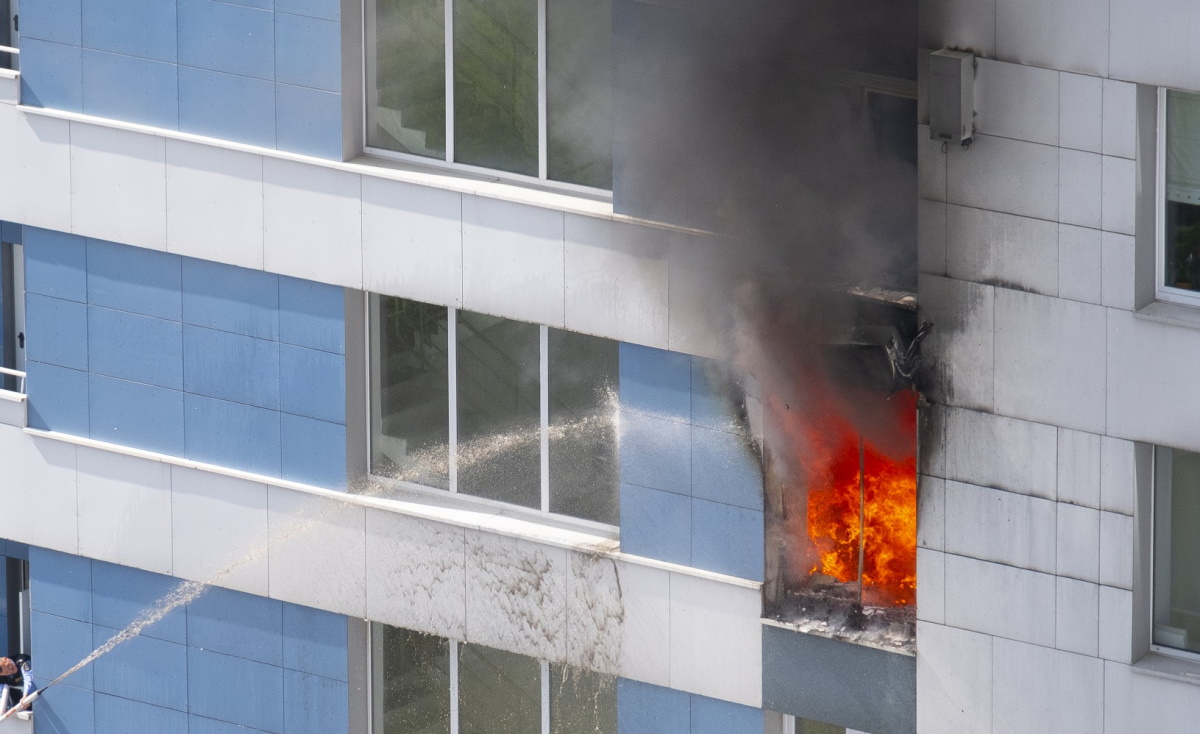

Отдельное внимание следует уделять облицовке элементов примыканий к проёмам (окна, двери), а также к смежным фасадным конструкциям. В случае возникновения пожара внутри помещения, на эти элементы приходится наибольшая пожарная нагрузка, так как пламя, вырываясь из проёма, в первую очередь воздействует на верхний откос. Поэтому способ устройства таких обрамлений должен отличаться повышенной пожаростойкостью. В этой связи, в качестве облицовки проемов вентилируемого фасада как правило применяют оцинкованную сталь, либо иные облицовочные материалы группы горючести НГ (негорючие) либо Г1 (слабогорючие), прошедшие огневые испытания по ГОСТ 31251-2008 с таким способом облицовки проёмов. При этом, для снижения теплопроводности, в боковые и верхние откосы и отливы вентилируемого фасада следует набивать минераловатный утеплитель плотностью от 50 кг/м3. Данным правилом не следует пренебрегать, так как откос, даже выполненный из негорючих материалов, способен попросту «прогореть» при длительном воздействии пожара, а наличие внутри минераловатного утеплителя повышает стойкость изделия к «прогоранию» в несколько раз – за счёт того, что воспринимаемое облицовкой тепло распространяется и на нагрев минеральной ваты.
В некоторых случаях, в фасадных системах также предусматривается устройство выступающих относительно фасада верхних откосов. Этот выступающий верхний откос среди профессионалов называется «клюв Пестрицкого» — по фамилии главы лаборатории противопожарных исследований ЦНИИСК им. В.А. Кучеренко – Александра Витальевича Пестрицкого, который по праву считается автором не только этого метода, но и самого ГОСТ 31251-2008. Такая конструкция «клюва Пестрицкого» позволяет отнести воздействие пламени от облицовочных панелей основной плоскости фасада, тем самым предотвращая попадание пламени в вентилируемый зазор. Конкретный способ облицовки проёмов описывается в Экспертном заключении по результатам огневых испытаний по ГОСТ 31251-2008, а также в Альбомах технических решений на применяемую фасадную систему.
Группа компаний IBFM
Тел.: 8 495 481-81-33; E-mail: info@ibfm.ru
Проектирование, комплектация и монтаж вентилируемых фасадов
Носик пестрицкого что это
Для строительства:
- Защитные кровельные фартуки для домов серии ПИК-2.0
- Доборные элементы для вентилируемых фасадов
- Металлические отливы и откосы
- Крышки парапетные
- Кровельные костыли
- Корзины для кондиционеров
- Зонты для вентшахт
- Кровельные ограждения
С этим у нас заказывают Смотреть все категории
Остались вопросы?
Позвоните нам и мы поможем вам на них ответить
Специалисты компании всегда ответят на интересующие вопросы, обсудят все детали заказа и помогут сделать правильный выбор.
Телефон для связи: +7 (495) 646 11 89
Или, вы можете написать нам на наш email
Где наши специалисты ответят на все интересующие вас вопросы в течение суток!
Носик Пестрицкого для противопожарного короба
Носик Пестрицкого, также именуемый как рубильник или клюв Пестрицкого, это один из противопожарных элементов НВФ устанавливаемый на месте верхних откосов коробов на окнах многоэтажных зданий. Для начала следует разобраться, что такое пожарная безопасность навесного вентилируемого фасада и как она устроена.
Элементы отвечающие за пожаробезопасность НВФ
Вся пожарная безопасность НВФ сводится к двум аспектам:
- Предотвратить распространения огня и дыма внутри воздушного зазора НВФ. Для этого применяются противопожарные отсечки.
- Предотвратить распространения огня по фасаду в случае пожара внутри здания. В данном случае речь идет о противопожарных коробах.
Противопожарные отсечки
Противопожарные и отсечки на вентилируемом фасаде — это перфорированные конструктивные элементы, предназначенные для предотвращения распространения огня и дыма внутри воздушного просвета навесного вентилируемого фасада (НВФ). Они обеспечивают прерывание вертикального и горизонтального распространения пламени между этажами здания и снижают риск быстрого развития пожара.
В случае возгорания мембранного слоя отсечки препятствуют распространению огня и стеканию расплавленного горячего материала за пределы зазоров. При расчете процента перфорации защитных элементов учитываются необходимые технические характеристики работы вентфасада.
Использование противопожарных отсечек особенно важно для разграничения частей здания с разным уровнем пожарной опасности. Примером может служить жилой дом, где на первом этаже расположены салоны и другие помещения коммерческого назначения.
Противопожарные короба
Короб, это элемент обрамления оконных и дверных проемов, проще говоря откос вентфасада с особыми требованиями пожарной безопасности. При возникновении пожара внутри помещения, именно на короба приходится максимальная нагрузка, особенно на верхний откос. Именно этот момент диктует условия повышенной пожаробезопасности примыкающего элемента.
Чаще всего для изготовления коробов используют оцинкованную сталь толщиною от 0,55 мм, также допускается использование иных материалов с группами горючести НГ и Г1 по ГОСТ 31251-2008.
Обязательным условием для уменьшения теплопроводности, в боковые и верхние откосы укладывается базальтовая вата с плотностью от 80 кг/м3. Благодаря использованию огнестойких материалов, пламя не проникает в фасадную конструкцию, сталкиваясь с непреодолимым барьером.
Узел Пестрицкого
В определенных ситуациях фасадные системы, в частности противопожарные короба, включают в себя элементы верхних откосов, выступающих за пределы основной поверхности фасада. Такой выступающий элемент известен среди специалистов как «носик Пестрицкого», в честь руководителя лаборатории противопожарных исследований ЦНИИСК имени В.А. Кучеренко – Александра Витальевича Пестрицкого. Он является автором не только этого подхода, но и всего ГОСТ 31251-2008.
Структура «носика Пестрицкого» позволяет отвести открытые языки пламени от внешней отделки фасада, предотвращая проникновение огня в вентилируемый зазор и распространению пожара на верхние этажи, что дает больше времени на эвакуацию.
Данный метод облицовки проемов описан в экспертных заключениях на основе огневых испытаний согласно ГОСТ 31251-2008, а также в альбомах технических решений для используемой фасадной системы.
