Произошла ошибка при прорисовке содержимого этого окна revit

Устранение неисправностей: проблемы с файлами

При возникновении проблем, связанных с файлами, моделями и проектами, начните поиск и устранение неисправностей здесь.

• Устранение неполадок: Desktop Connector
  При возникновении проблем с Desktop Connector в первую очередь необходимо ознакомиться с данным разделом.
• Конфликты схем
  Конфликты схем могут возникнуть, если в рамках одного сеанса используются две разные схемы.
• Не удается открыть модель с использованием параметра «Проверить»
  Пользователь не может открыть файл, если установлен флажок «Проверить».
• Попытка доступа к содержимому за его пределами
  При открытии файла Revit возникает ошибка «Попытка доступа к содержимому за его пределами».
• Ошибка: элемент поврежден
  Ошибка: элемент был поврежден перед началом данного сеанса.
• Ошибка: данные файла повреждены
  Ошибка: данные файла повреждены и нуждаются в ручном восстановлении.
• Ошибка: «Модель повреждена»
  Ошибка: «Модель повреждена».
• Невозможно открыть файл Revit в Revit из-за проблем с версией
  Невозможно открыть файл Revit в Revit, так как он сохранен в неподдерживаемой версии
• Ошибка «Невозможно прочитать файл общих параметров/недопустимый файл общих параметров»
  Файл общих параметров из Revit 2022 или более поздней версии невозможно использовать в предыдущих версиях программы.
• Неизвестная ошибка
  Эта ошибка может возникать при открытии модели в Revit .
• Ошибка отображения
  Ошибка. Произошла ошибка при прорисовке содержимого этого окна. Окно будет закрыто.
• Предупреждение «Произошла серьезная ошибка»
  При появлении сообщения об ошибке с текстом «Произошла серьезная ошибка. Текущая операция отменена» или «Произошла серьезная ошибка. Текущая операция отменена. Перед продолжением настоятельно рекомендуется сохранить результаты работы в новом файле». Сохранить файл восстановления?» начните устранение неполадок с приведенных здесь действий.
• В Revit произошла неустранимая ошибка, невозможно продолжить работу
  Произошла неустранимая ошибка. Приложение будет закрыто.
• Восстановление файла для совместной работы
  Чтобы вручную восстановить модель из хранилища, содержащуюся в поврежденном файле для совместной работы, следуйте инструкциям ниже.
• Восстановление поврежденной модели из хранилища (только при совместной работе на основе файлов)
  При совместной работе на основе файла поврежденную модель из хранилища можно восстановить.
• Модель для совместной работы не синхронизируется
  После внесения изменений в локальный файл Revit не удается его сохранить или синхронизировать.
• Ошибка связи (Revit Cloud Worksharing)
  Устранение ошибки, возникающей при попытке открыть модель BIM 360 в Revit.
• Отсутствуют необходимые внутренние параметры
  Один или несколько требуемых внутренних параметров отсутствуют в модели.
• Некорректные ссылки в указателях
  При попытке сохранить модель или загрузить ее в другую модель на экран выводится сообщение об ошибке, указывающее на то, что модель содержит большое количество некорректных ссылок в указателях.
• Отсутствующие элементы
  При попытке открытия модели отображается сообщение об ошибке, указывающее на то, что в модели отсутствует множество элементов.
• Недопустимый файл общих параметров
  При попытке использования файла общих параметров появляется сообщение о том, что его невозможно прочитать или что он недопустим.
• Безопасность. Недействительная подпись
  При попытке загрузки исполняемого файла или надстройки сообщение в диалоговом окне указывает на то, что могут иметь место проблемы безопасности.
• Безопасность. Файл или надстройка без подписи
  При попытке загрузки исполняемого файла или надстройки откроется диалоговое окно с запросом о проверке соответствующего разработчика.
• Безопасность. Файл или надстройка с подписью
  При попытке загрузить исполняемый файл или надстройку стороннего издателя (не Autodesk) в программе будет проведена проверка безопасности данного объекта, после чего откроется диалоговое окно с запросом подтверждения его загрузки.
• Невозможно запустить Revit, если файл DLL не загружен.
  Не удается запустить Revit в текущей системе.
• Цифровые подписи
  При попытке загрузки исполняемого файла или надстройки программа проверяет соответствующие учетные данные безопасности, в том числе цифровую подпись.

Понятия, связанные с данным

• Сбор информации для устранения неполадок
• Недопустимый файл шаблона семейства по умолчанию

Задачи, связанные с данной

Ссылки, связанные с данной

Произошла ошибка при прорисовке содержимого этого окна. Окно будет закрыто

Для предотвращения этой ошибки отключите аппаратное ускорение. Выполните следующие действия:

Revit 2018 и более поздние версии

1. Перейдите в «Файл» → «Параметры»→ вкладка «Интерфейс».
2. Уберите отметку в чек-боксе Использовать аппаратное ускорение.

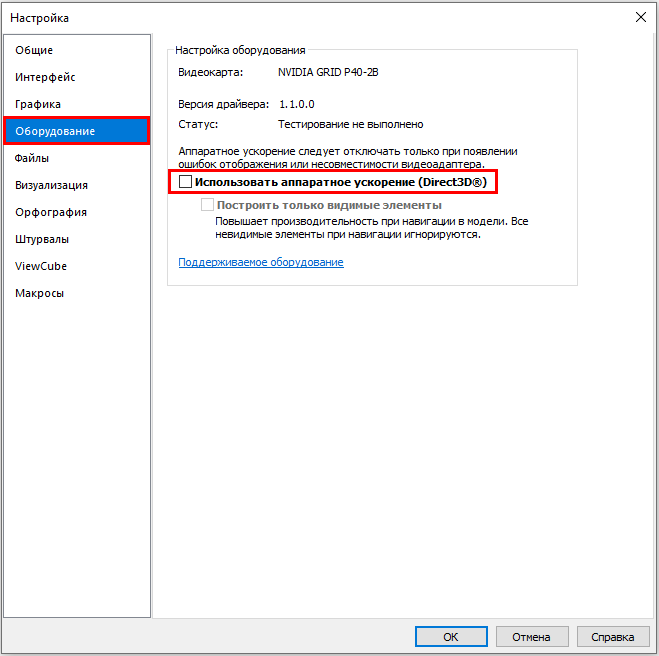

3. Перейдите на вкладку Оборудование.

4. Снимите флажок Использовать аппаратное ускорение (Direct3D).

5. Нажмите кнопку ОК, чтобы закрыть диалоговое окно.

6. Перезапустите Revit.

Решение #2 — Проверить связи

1. Выгрузите из файла все связанные файлы.
2. Синхронизируйтесь.
3. Закройте файл.
4. Откройте файл со всеми включенными рабочими наборами (кроме наборов, содержащих связанные файлы). Если ошибка сохранится, то проблема в файле.
5. Закройте файл и заново откройте его с проверкой.

Решение #3 — Пересохранить файл хранилище

Замените файл хранилище.

В этом случае возможна потеря информации, если с файлом хранилища с момента последней синхронизации работали другие проектировщики. В случае одновременной работы нескольких сотрудников изменения сохранятся только из одного файла (того которым заменили файл хранилище). Изменения из других файлов необходимо будет перенести вручную из локальных копий.

Для этого перед заменой всем участникам нужно синхронизироваться и закрыть локальные копии. Если синхронизации не проходят, то изменения из локальных файлов нужно будет перенести вручную. (Узнать, кто работает в файле см. Комментарии).

1. Откройте файл, с отсоединением от файла хранилища и проверкой.
2. При открытии выберите Задать (какие рабочие наборы необходимо подгрузить).
3. Закройте все рабочие наборы, кроме того, в котором находятся общие уровни и сетки.
4. Удалите файл из папки, где он располагается.
5. Сохраните открытый файл в ту же папку (где ранее располагался файл).
6. Освободите все забранные рабочие наборы.
7. Синхронизируйтесь.
8. Закройте файл.
9. Создайте новый локальный файл и продолжайте работу.

Произошла ошибка при прорисовке содержимого этого окна revit

Сделал все как на рисунке, но потери давления не передаются дальше радиатора, т.е. потери по трассе 0Па

Цитата(colius @ 15.1.2016, 13:53)

Я просто разбираюсь с семействами. Взял теперь вентиляцию, создал Дроссель с нуля, а ситуация такая же: он подхватывает и передает расход, но его потери не учитываются и не передаются. Мне кажется я не учитываю какого то нюанса при создании семейства.

Так я и не понял в чем прикол, но при выводе отчета по потерям давление на радиаторе учитывается, на дросселе учитываются (правда странно две штуки их один передает давление нормально второй завышает в несколько раз, но это я еще поковыряюсь), т.е. в отчете вроде все норм.

Коллеги подскажите если кто сталкивался по следующим вопросам:
1. Семейства созданные в 14 ревите работают в более старших версиях?
2. Создал диффузор. Отдельно приток, отдельно вытяжка проблем нет. Можно ли сделать универсальный диффузор приток/вытяжка? (пробовал через коннекторы: глобальный/двухстронний — не работает);
3. По поводу коэффициента отводов. Понятно, что с таблицей Ашрае косяк. Пытаюсь выставить свой коэффициент пишет ошибка ввода. Может я не так понял чего?
Нажмите для просмотра прикрепленного файла

27.1.2016, 18:05

Немножко замороченный мой самопальный отвод, но потери считает корректно. Единственный неудобный момент — в свойствах элемента надо выставлять метод определения потерь давления «Не определено». По умолчанию нельзя задать этот метод чтобы он всегда использовался в дальнейшем для данного типа элементов, поэтому сначала чертится сеть, затем выбираются все элементы и выставляется метод определения потерь давления. Фактически в семейство вбиты те же самые таблицы ASHRAE, ну и вроде бы для пары частных случаев КМСы из наших ВСН, но алгоритм выбора КМС реализован несколько иным образом, поэтому и считается всё нормально.

28.1.2016, 13:39
Цитата(glam @ 27.1.2016, 18:05)

Немножко замороченный мой самопальный отвод, но потери считает корректно. Единственный неудобный момент — в свойствах элемента надо выставлять метод определения потерь давления «Не определено». По умолчанию нельзя задать этот метод чтобы он всегда использовался в дальнейшем для данного типа элементов, поэтому сначала чертится сеть, затем выбираются все элементы и выставляется метод определения потерь давления. Фактически в семейство вбиты те же самые таблицы ASHRAE, ну и вроде бы для пары частных случаев КМСы из наших ВСН, но алгоритм выбора КМС реализован несколько иным образом, поэтому и считается всё нормально.

Судя по выложенным семействам вы используете встроенный расчет аэродинамики? Просто в большинстве сообщений я читал негативные отзывы об этом расчете. Да и мой собственный опыт показывает что при стандартных настройках и семействах выдает полный бред. Если вам удается его использовать с получением приближенных к реальности результатов, хотелось бы услышать комментарий о направлении в котором стоит двигаться. Если же конечно будет время и желание .

mac26062606
17.2.2016, 11:46

Подскажите пожалуйста при переходе в визуальный стиль трассировка лучей , всплывает окно «произошла ошибка при прорисовке» , в проект было загружено пару скаченных семейств и именно из за них не работает ( т.к после их удаления все работает) что делать ? Спасибо

17.2.2016, 23:47
Версию Ревита и файл в архиве.
18.2.2016, 15:57

Народ, где достать семейства Revit? Давайте тему создадим и все будем выкладывать туда семейства, а так поодиночке мы до скончания веков будем рисовать семейства. Говорят в Сингапуре весь город отрисован в BIM-моделе и на гос. уровне поддерживается это начинание и общая постоянно пополняемая база с доступом всем гражданам страны. Вот это подход. А у нас каждый варится по своему и мучается. Давайте отдельную тему только для семейств создадим.

18.2.2016, 18:37
18.2.2016, 23:55

Мотов!
В чем проблема? Создавай тему. Да и Глам в свое время предлагал.

Недавно переименовала ревитовский родной клапан. Регулярно вышибается.

Чей-то у них в соединителях недоработано. Мягко говоря.

Giedi Prime
2.3.2016, 17:31

Коллеги, помогите, пожалуста принять решение.
Чувствую, что давно «вырос» из простого автокада и банального 2Д. Хочется чего-то нового и современного, что позволило бы и основные расчёты в проекте делать (и спецификацию считать) и красивую 3Д модель получить, что особенно важно для сложных объектов.
Т.е. выбор стоит между MagiCAD-ом и Revit-ом для проектирования ОВ.

Первый вариант более понятен, т.к. немного в нём работал. Хорошие расчёты, 3Д и та-же автоматическая спецификация. Но к сожалению есть возможность установить только 11-ю версию мэджика.
Второй вариант — для меня тёмная лошадка. Тем более непонятны различия между просто МЕР, просто Ревитом а тут ещё и Ревит МЕР. Расчётный функционал, насколько я понял, не идёт ни в какое сравнение с MagiCADом.

Комплексное проектирование в львиной доле случаев отсутствует, поэтому модные заморочки для однвременой работы 50 человек на одной основе — неактуальны. Тут ещё пишуто про Магикад под Ревит, но мне кажется он ещё сыроват да ивозможности его приобрести пока нет. Так на чём лучше пока остановиться?

2.3.2016, 18:08

Если коллеги архитекторы работают в Ревит, тогда Ревит + Мкад для Ревит.
Если архи работают в Акаде, то зачем Вам Ревит? Любой Мкад, хоть и 11. Последующие версии могут пользоваться более новыми библиотеками и плагинами.
Ревит имеет гадкую особенность: каждая новая версия не понимает старой и засейфовать можно только в существующей версии или конвертировать в двг. Ревит МЕР расчётные модули недостаточные.

3.3.2016, 12:03

Giedi Prime, судя по тому что вы написали вам не нужен Revit. Не мучайтесь и пользуйтесь мэджиком для автокада. Версия по большому счету не играет никакого значения. Работать можно на любой версии мэджика. Безусловно более новые версии дают определенные фишки, совместимость с последними базами и прочие радости в виде поддержки последних автокадов, но как говорится не только лишь все могут себе это позволить, поэтому и приходится пользоваться тем что доступно ширнармассам.

Giedi Prime
3.3.2016, 19:01

Пожалуй, Вы правы Сам к первому варианту больше склонялся. Просто начитался тут текстов всяких про ревиты-мепы-бимы разные. Вроде и 21-й век, что-то нове и интересное, но не верен, что уместное в моём случае.
Просто не хотелось бы распылять время и усилия на то и другое, а заранее выбрать наиболее подходящий продукт и на нём сконцентрироваться.

3.3.2016, 21:02

Форумчане!
А кто-нибудь может смог сделать семейство приточных установок, чтобы секции можно было галочками ставить?

4.3.2016, 15:18
Цитата(Шпилька @ 3.3.2016, 22:02)

Форумчане!
А кто-нибудь может смог сделать семейство приточных установок, чтобы секции можно было галочками ставить?

А это не оно? Сам, честно говоря, не вникал, по описанию вроде бы не плохо.
http://revitlook.blogspot.ru/2015/09/blog-post.html

6.3.2016, 11:55

Деник, установка действительно достойная! Не совсем то, что я искала, но лучше того, что у меня есть.

9.3.2016, 11:30

ещё можете обратить внимание на бесплатное приложение liNear, делает семейства вентустановок заданного размера и содержания.

9.3.2016, 14:57

Здравствуйте, уважаемые коллеги. Помогите пожалуйста разобраться. спроектировал на программе Ревит проект. Все инженерные системы. Теперь хочу сделать новый

9.3.2016, 15:16

Здравствуйте, уважаемые коллеги. Помогите пожалуйста разобраться. спроектировал на программе Ревит проект «инженерные системы». Теперь хочу на новый проект скопировать все что есть на предыдущем. т.е планировка нового проекта, идентична планировке сделанного мной, но я никак не получается, пробовал обычное копирование, сделал связь — тут редактировать стены не получается (к примеру для проемов выпусков, ввод газопров. и т.п). Что я упустил .

9.3.2016, 21:14

Ну мне всегда казалось, что архитектура вставляется ихрефом, вся лабуда типа семейств — сохранятся как шаблон и там еще копирование стандартов. Зачем копировать архитектуру?

10.3.2016, 11:22

Ну, а как тогда . Проблема в том, что у Архитектора есть свои наработки и шаблон. т.е он начинает проектировать, а следующий этап уже «сети- мое». У меня свои наработки все схемы и т.п. Т.е новый проект нам необходимо как то соединить, чтоб заново все не задавать. вот в чем вопрос.

11.3.2016, 13:55
Цитата(Assmed @ 10.3.2016, 11:22)

Теперь хочу на новый проект скопировать все что есть на предыдущем. т.е планировка нового проекта, идентична планировке сделанного мной, но я никак не получается, пробовал обычное копирование, сделал связь — тут редактировать стены не получается (к примеру для проемов выпусков, ввод газопров. и т.п). Что я упустил .

Если все аналогично то почему нельзя файл сохранить под другим именем.
11.3.2016, 16:01
Деник, аналогично. но не настолько же))) у меня 1 подъездный был, сейчас 2-х. и т.п
14.3.2016, 13:37

А в чем проблема с копированием? Я попробовал, 4-этажный коттедж, скопировал вроде все перенеслось. Копировал с 3Д вида в категории архитектура. Ну выносок нет.

тут редактировать стены не получается (к примеру для проемов выпусков, ввод газопров. и т.п).

Не очень понятно, как у вас совместная работа организована, по идее архитектору задание выдать надо, не обязательно лично стены резать. А уж как его сформировать и в каком виде передать — тут варианты от примитивных плоских семейств до приложений типа Agacad Cut Opening.

14.3.2016, 16:42
Цитата(denik @ 14.3.2016, 13:37)

А уж как его сформировать и в каком виде передать — тут варианты от примитивных плоских семейств до приложений типа Agacad Cut Opening.

Мэджиковский плагин Provision for Voids вроде бы тоже бесплатный.
keduardovich
21.3.2016, 11:21
Добрый день!
У кого-нибудь есть семейства комбинированных муфт для перехода с металла на П/П?
21.3.2016, 11:47
Цитата(kkucheev @ 21.3.2016, 11:21)
Добрый день!
У кого-нибудь есть семейства комбинированных муфт для перехода с металла на П/П?

http://ru.kan-therm.com/download/bibliotek. ad_i_revit.html здесь посмотрите
21.3.2016, 21:42

Вот еще на Аутодеске в библиотеке г-на Жывотного было выложено.
Нажмите для просмотра прикрепленного файла

24.3.2016, 0:17

Форумчане-ревитяне!
А как вы выдаете задание на отверстия? Семейства проемов в стенах/полах/кровлях не прокатывают, потому что у нас нет прав на корректировку архитектуры. Можно взять какой-нибудь дроссель, который будет цепляться за воздуховод, но он не видит перекрытие и не может принять его размер.
Душе хочется чего-нибудь возвышенного, а тут только квадратики в аннотоциях.

24.3.2016, 15:42

Добрый день. Настало время моего первого проекта рабочки ВК в Revite)
Обдумывая логическую систему появился вопрос. Водопровод двухзонный (В1.1; В1.2). Не могу определиться как лучше делить tuj в Revite: соpдавать соответствующие трубопроводные системы в диспетчере проектов или задавать имена системам в диспетчере инженерных систем?
Поделитесь опытом, кто как организовывает проект. заранее благодарен

24.3.2016, 16:07
Цитата(Шпилька @ 24.3.2016, 0:17)

Форумчане-ревитяне!
А как вы выдаете задание на отверстия? Семейства проемов в стенах/полах/кровлях не прокатывают, потому что у нас нет прав на корректировку архитектуры. Можно взять какой-нибудь дроссель, который будет цепляться за воздуховод, но он не видит перекрытие и не может принять его размер.
Душе хочется чего-нибудь возвышенного, а тут только квадратики в аннотоциях.

А вот таким плагином можно http://www.aga-cad.com/products/tools4revit/cut-opening-free
24.3.2016, 17:12

А как вы выдаете задание на отверстия? Семейства проемов в стенах/полах/кровлях не прокатывают, потому что у нас нет прав на корректировку архитектуры. Можно взять какой-нибудь дроссель, который будет цепляться за воздуховод, но он не видит перекрытие и не может принять его размер.
Душе хочется чего-нибудь возвышенного, а тут только квадратики в аннотоциях.

Хороший вопрос, тоже озадачился данной проблемой, у меня на данный момент доступ к архитектуре есть, то есть чуть больше возможностей, но тем не менее. Стороннее семейство на базе проема вряд ли будет привязываться к воздуховоду автоматически и менять размер в зависимости от размера воздуховода, так что наверное лучше вентиляционное семейство. Вопрос только на базе арматуры или как, предлагают в ролике https://www.youtube.com/watch?v=RVUqpfsTK3Q, на базе соединительной детали. Мне соединители больше нравятся, поскольку в спецификацию я их не включаю, не надо лепить дополнительный фильтр в спецификацию арматуры. Насчет толщины мне кажется не стоит сильно заморачиваться, можно несколько типоразмеров более менее типовых сделать, типа 120, 250, 380, 510.
Я смотрел вебинар от AGACAD по их дополнению Cut Opening, конечно яркая штука, вот там, по моему отверстия, ставятся вне зависимости от типа модели, хотя не уверен. Но стоит денюжек.

24.3.2016, 17:36
Цитата(Youngman @ 24.3.2016, 17:07)
А вот таким плагином можно http://www.aga-cad.com/products/tools4revit/cut-opening-free

А есть опыт использования?
24.3.2016, 19:57
Цитата(denik @ 24.3.2016, 17:36)
А есть опыт использования?

Так а вот же, всё просто и понятно https://www.youtube.com/watch?v=Xq0DVpGKhEs
Хотя по сравнению с provision for voids процесс более долгий (отчеты, импорты-экспорты). Бесплатная версия LT, естественно с ограниченным функционалом.

24.3.2016, 21:25
Цитата(Y.P. @ 24.3.2016, 15:42)

Добрый день. Настало время моего первого проекта рабочки ВК в Revite)
Обдумывая логическую систему появился вопрос. Водопровод двухзонный (В1.1; В1.2). Не могу определиться как лучше делить tuj в Revite: соpдавать соответствующие трубопроводные системы в диспетчере проектов или задавать имена системам в диспетчере инженерных систем?
Поделитесь опытом, кто как организовывает проект. заранее благодарен

Я как то слету стала создавать в диспетчере проектов. То, что можно это создавать в инспекторе узнала намного позже. Так в диспетчере проектов и создаю. Через диспетчер систем не хочу, потому что тогда один тип систем будет одного цвета. А если через диспетчер проектов — можно менять цвета. У меня — воздуховоды. Не хочется, что все притоки были четко идентичного цвета.

Цитата(denik @ 24.3.2016, 17:36)
А есть опыт использования?

У меня был. Система рухнула из-за теплых полов. Он просто не мог понять, какое там нужно отверстие. Просили теплые полы поднять над полом. Ну где-то в этот момент 15 дней и закончились. )))

Деник, мне понравился твой ролик! Из всех вариантов этот, наверное, самый оптимальный! Спасибо.

25.3.2016, 11:00
Цитата(Youngman @ 24.3.2016, 19:57)

Так а вот же, всё просто и понятно https://www.youtube.com/watch?v=Xq0DVpGKhEs
Хотя по сравнению с provision for voids процесс более долгий (отчеты, импорты-экспорты). Бесплатная версия LT, естественно с ограниченным функционалом.

Речь шла не о деморолике, я выше писал, что смотрел вебинар, и не от ПСС а от AGACAD. Речь шла о реальном применении в проекте, а лучше в двадцати, и о проблемах, которые при этом возникают. Ревит с виду тоже красиво выглядит, по роликам, а потом чудеса начинаются: параметров штук пятьдесят, семейства не все соответствуют требованиям, текстовый редактор из DOS, мультивыноск нет, уникальная система печати и т.д.
Попробовал фришку Cut Opening. Первое сообщение от проги было , что в ссылках отверстия не выполняются , только в платной версии. Отверстия прорезало ( в файле со стенами), все вроде красиво, Только у отверстия нет никаких параметров по отметкам, то есть отметку надо самому прикручивать. Отверстия под гибкие воздуховоды программа тоже не прорезала.Так что free версия мало пригодна для заданий, разве что передавать в виде модели

Деник, мне понравился твой ролик! Из всех вариантов этот, наверное, самый оптимальный! Спасибо.

Ролик, увы, не мой , буду работать в этом направлении . Интересный пост на тему отверстий есть у Александра Зуева http://weandrevit.blogspot.com/2016/02/blog-post_5.html. Но это идея вряд ли применима к вложенным моделям.

25.3.2016, 11:48
Цитата(Y.P. @ 24.3.2016, 15:42)

Добрый день. Настало время моего первого проекта рабочки ВК в Revite)
Обдумывая логическую систему появился вопрос. Водопровод двухзонный (В1.1; В1.2). Не могу определиться как лучше делить tuj в Revite: соpдавать соответствующие трубопроводные системы в диспетчере проектов или задавать имена системам в диспетчере инженерных систем?
Поделитесь опытом, кто как организовывает проект. заранее благодарен

Для труб создаю отдельные системы в диспетчере проектов. У меня раздел ОВ по этому там в основном по разделам типа Т1, Т2, Фреон, холод подача, холод обратка. В в вашем варианте, если системы будут присоединяться к одному, к примеру, стояку, и есть цель считать расход то возможны потери этого самого расхода. Кстати, насколько я знаю, у Ревит какая-то своя система расчета расходов от санитарных приборов, и она не очень совпадает с нашей.

25.3.2016, 17:28
Цитата(Шпилька @ 24.3.2016, 21:25)
Я как то слету стала создавать в диспетчере проектов.
Цитата(denik @ 25.3.2016, 11:48)
Для труб создаю отдельные системы в диспетчере проектов.

Коллеги! Через диспетчер проектов Вы имеете ввиду как семейство системы воздуховодов? Если да, то с цветами и правда удобнее, но мне показалось, что при присоединении одной к другой система не меняет свое название как если бы была создана в диспетчере систем, есть шанс запутаться

25.3.2016, 20:26

да, диспетчер проектов-семейства-трубопроводные системы. Для меня удобно что в любой момент поменять цвета на системах и легко понять где тепло/холод/гвс/хвс и прочее.

26.3.2016, 18:43

Коллеги, подскажите плиз.

Делаю сейчас форматы.

Загрузил семейство метрическое, создал внутри рамку, проставил размеры, заблокировал.
Вычертил основную надпись. Проставил размеры — заблокировал.
Создал форматы А3-А1
Ставлю созданную инвентарную надпись (боковой штамп) — без надписей меняется в зависимости от формата.

А надписи остаются на месте.

весь потратил на поиски — но так и не смог найти. В чем же дело?

26.3.2016, 19:40
Цитата(Composter @ 25.3.2016, 20:26)

да, диспетчер проектов-семейства-трубопроводные системы. Для меня удобно что в любой момент поменять цвета на системах и легко понять где тепло/холод/гвс/хвс и прочее.

Спасибо.
А про коэффициенты отводов сможете подсказать?
Цитата(colius @ 27.1.2016, 17:29)

3. По поводу коэффициента отводов. Понятно, что с таблицей Ашрае косяк. Пытаюсь выставить свой коэффициент пишет ошибка ввода. Может я не так понял чего?

27.3.2016, 0:25
Цитата(x-legend @ 26.3.2016, 18:43)

Ставлю созданную инвентарную надпись (боковой штамп) — без надписей меняется в зависимости от формата.

А надписи остаются на месте.

весь потратил на поиски — но так и не смог найти. В чем же дело?

А штамп в группе? Или сам по себе?
27.3.2016, 12:26
Цитата(colius @ 26.3.2016, 19:40)

3. По поводу коэффициента отводов. Понятно, что с таблицей Ашрае косяк. Пытаюсь выставить свой коэффициент пишет ошибка ввода. Может я не так понял чего?

Разделитель между целой частью и дробной запятая, а не точка

27.3.2016, 12:39
Цитата(Шпилька @ 27.3.2016, 0:25)
А штамп в группе? Или сам по себе?

Решил вопрос следующим образом: создал 2 группы штампов. От Основной надписи до Инвентарной проставил размер.
Этому размеру поставил метку с определением ТЕКСТ.
Для каждого формата прописал значения этого размера и заблокировал.

Вроде все заработало.
Только вот логику я так и не понял, а именно:
1. Если мы создали группу — то почему группа перемещается при определенной метке (ТЕКСТ)?
2. Почему при отсутствии группы — ячейки двигались, а текст нет?

Если вы удалите размер от Основной надписи до Инвентарной, и попытаетесь изменить формат — вы сразу поймете — о чем именно я писал.

Hiro Nakamura
27.3.2016, 22:23

Недавно разговаривал с нач. отдела ОВ в одной фирме, ориентированной на работу в Ревите, так вот он сказал, что Магикад больше к ревиту не нужен. Все что нужно ревит умеет сам и они начиная с 2015 года постепенно уходят от связки Ревит+Магикад.

Можно комментарий по данному вопросу от тех кто в теме?

Autodesk сумел сделать полноценный продукт во всех отношениях??

27.3.2016, 22:47
QUOTE (Hiro Nakamura @ 27.3.2016, 22:23)

Недавно разговаривал с нач. отдела ОВ в одной фирме, ориентированной на работу в Ревите, так вот он сказал, что Магикад больше к ревиту не нужен. Все что нужно ревит умеет сам и они в течении 2015 года постепенно уходят от связки Ревит+Магикад.

Можно комментарий по данному вопросу от тех кто в теме?

Странно, однако. А как быть с расчетами? С расчетной информацией для компонентов? Да и семейства создавать не так уж и просто для каждого проектировщика.
Место для приложений в Ревит всегда останется, это точно. Вопрос не в том, можно ли что-то сделать в Ревит, а вопрос на сколько сложно, какие усилия нужны и каковы затраты (внедрение, поддержка ресурсов и т.п.). Но вот это считать не очень принято.
Тут я уже написал несколько тезисов. Лучший способ разобраться в вопросе — просто внимательно посмотреть на софт: изучить Ревит, посмотреть на Магикад.
Переход на новое ПО это не такая уж простая задача, не все так идеально, как говорят. Попробуйте ответить на простой вопрос — если так просто и легко, и в руках появился совершенный софт без недостатков, почему вся отрасль мгновенно не перешла на него и не пользуется преимуществами? Везде нужно читать между строк.

QUOTE (Hiro Nakamura @ 27.3.2016, 22:23)
Autodesk сумел сделать полноценный продукт во всех отношениях??

Если синонимом «полноценный» считать «совершенный», то нет, вряд ли такое возможно. Везде есть свои плюсы и минусы. Но желание видеть лишь одно, в угоду своим амбициям, сильно ограничивает наши возможности здравого восприятия.

alexius_sev
27.3.2016, 23:22
QUOTE (MC2007 @ 27.3.2016, 22:47)

Странно, однако. А как быть с расчетами? С расчетной информацией для компонентов? Да и семейства создавать не так уж и просто для каждого проектировщика.
Место для приложений в Ревит всегда останется, это точно. Вопрос не в том, можно ли что-то сделать в Ревит, а вопрос на сколько сложно, какие усилия нужны и каковы затраты (внедрение, поддержка ресурсов и т.п.). Но вот это считать не очень принято.
Тут я уже написал несколько тезисов. Лучший способ разобраться в вопросе — просто внимательно посмотреть на софт: изучить Ревит, посмотреть на Магикад.
Переход на новое ПО это не такая уж простая задача, не все так идеально, как говорят. Попробуйте ответить на простой вопрос — если так просто и легко, и в руках появился совершенный софт без недостатков, почему вся отрасль мгновенно не перешла на него и не пользуется преимуществами? Везде нужно читать между строк.

Именно несовершенствование современного ПО и не хотения его совершенствовать, дает возможность заработать денег стартапам, так как такие гиганты будут покупать ваши идеи, что бы вы никогда не создали это современное ПО, которое можно будет использовать деситялетиями и использоваться проектировщиками без какой надобности модрнизации его, так что ИТ специалисты дерзайте, денег вы на этом все равно заработаете, путем покупки ваших идей гигантами, как магикад, автокад и др. Ведь создать такой софт, который требуется уже 20 лет не составляет проблемы современного ИТ.

27.3.2016, 23:32
QUOTE (alexius_sev @ 27.3.2016, 23:22)

Именно несовершенствование современного ПО и не хотения его совершенствовать, дает возможность заработать денег стартапам, так как такие гиганты будут покупать ваши идеи, что бы вы никогда не создали это современное ПО, которое можно будет использовать деситялетиями и использоваться проектировщиками без какой надобности модрнизации его, так что ИТ специалисты дерзайте, денег вы на этом все равно заработаете, путем покупки ваших идей гигантами, как магикад, автокад и др. Ведь создать такой софт, который требуется уже 20 лет не составляет проблемы современного ИТ.

Revit 2023 — обзор новинок

Статья написана 05.04.22, Ревит 2023 уже доступен для скачивания и установки, а на сайте Автодеска уже есть страница справки для новой версии. По традиции там перечислены все нововведения и исправления ошибок.

Авторы текста — Вадим Муратов, Анастасия Кравцова, Дмитрий Чубрик.

Общая часть

Новые форматы импорта/экспорта

Теперь можно подгружать связью новые разновидности 3D CAD файлов. Раньше их можно было только импортировать.

• .axm (расширение FormIt);
• .obj (открытый формат для обмена 3Д-геометрией);
• .stl (твердотельная геометрия для 3Д-принтеров).

Добавили интересную функцию — импортированную 3Д-геометрию из CAD-форматов можно рассекать секущей плоскостью.

Для этого нужно выделить связь и включить ей галочку Enable Cutting in Views.

Это можно было делать и ранее, но приходилось импортировать 3Д-файл в семейство или в модель в контексте, выбрать ему вырезаемую категорию, например — «Обобщенные модели», в этом случае импортированная геометрия также рассекалась на видах.

Расширенные условия в спецификациях

Теперь в спецификациях можно задавать форматы условий по параметрам «Семейство», «Тип» и «Семейство и типоразмер».

Фильтр по виду в спецификациях

Теперь в настройках фильтрации в спецификации можно поставить специальную галочку, и после размещения на листе позиции в спецификации будут автоматически отфильтровываться в зависимости от того, что видно на текущем листе.

Например, расставили помещения или пространства, хотите получить экспликацию только на то, что видно. Включаете опцию в свойствах — спецификация сама фильтруется, остаются только те элементы, что видны на подрезанном виде.

При этом, если вы вынесете спецификацию на другой лист, то состав строк изменится в зависимости от того, что видно на листе. Т.е. можно использовать 1 спеку для нескольких видов без дублирования и доп настроек!

Шик, блеск, красота для узлов, арматуры и вообще!

Марки для новых категорий

Про новые категории поговорим ниже, а в этом пункте речь о том, что теперь можно создавать марки для тех категорий, для которых раньше было нельзя. В список вошли:

• архитектурные колонны;
• антураж;
• лобовые и подшивные доски и желоба (подкатегории Крыш);
• перила (подкатегория Ограждений);
• основания (подкатегория Генплана);
• пандусы;
• рёбра плит;
• верхние поручни (подкатегория Ограждений);
• выступающие профили (подкатегория Стен);
• группы модели;
• связанные файлы Ревит.

Новые параметры для групп модели и RVT-связей

В тему к прошлому пункту стоит добавить, что у групп модели и связанных файлов появились новые системные параметры экземпляра и типа.

Параметры экземпляра:

• Изображение;
• Комментарии;
• Марка.

Параметры типа:

• Изображение типоразмера;
• Ключевая пометка;
• Группа модели;
• Изготовитель;
• Комментарии к типу;
• URL;
• Описание;
• Описание по классификатору;
• Код по классификатору;
• Маркировка типоразмера;
• Стоимость.

В общем, это обычные системные параметры, которые есть у подавляющего большинства обычных семейств.

Иконки для видов на листах

Иконки на видах, которые поместили на листы

Теперь можно включить отображение иконок, они покажут, какие виды размещены на листах, а какие — нет.

Обмен данными с Инвентором и Power Automate

В 2023 можно создать 3Д-вид, оставить на нём только нужные элементы и отправить его в Автодеск Докс. Оттуда его возьмут коллеги и продолжат свою работу в этой модели.

Смещение элементов в 2D

Теперь можно пользоваться инструментом «Переместить элементы» не только в 3Д, но и на 2Д-видах.

Речь про тот самый инструмент, который работает как кусок говна с некоторыми неприятными особенностями, в частности не перемещаются высотные отметки. Если память не изменяет, марки переносить он научился в 2022 (но это неточно), а вот с высотными отметками прям беда.

Возможно на 2Д-видах инструмент снискает больше пользы, раз в 3Д от него пользы мало.

Маркировать все смещённые элементы на 3Д

Картинка из справки Автодеска

На картинке выше пример колонны и её армирования. Армирование сместили через «Переместить элементы», а потом промаркировали все смещённые элементы. По факту вот так красиво мультивыноску придётся делать руками, а потому преимущества инструмента сомнительны.

Вы либо маркируете все элементы, а потом руками удаляете и таскаете все марки в одно место, либо не пользуетесь этой функцией и ставите одну марку, а потом добавляете ей основу и выбираете только нужные элементы, при этом включаете объединение выносок и получается так, как на картинке выше.

Значения остаются после удаления ключа

Теперь при удалении ключевой спецификации, а вместе с ней и параметра-ключа, значения, которые были заполнены этой самой ключевой спецификацией, не удаляются, а остаются заполненными.

Ключ удалил, а значения параметров остались.

Новая кнопка для включения символов закрепления

Когда мы выделяем закреплённые объекты, элементы в группах или рабочих наборах, то нам Ревит отображает символы, с помощью которых можно совершать разные действия — разрешить редактирование в рабочем наборе, открепить элемент и так далее.

Перевод делать не буду, вы и так их узнаете по изображениям

Теперь появилась отдельная кнопка, чтобы скрывать видимость этих символов. Связано это с повышением производительности, чтобы Ревит не тратил время на прорисовку этой мелочи.

Метод размещения сохраняется

Если расставляете семейства по грани, то раньше нужно было каждый раз выбирать, на что именно их ставить — на вертикальную грань, просто на грань или на опорную плоскость. Теперь Ревит запоминает ваш последний выбор.

Картинка из справки Автодеска
Кроме того, самый часто применяемый способ становится способом по умолчанию.

Временные размеры для семейств с общими вложенными

Ну наконец-то! Теперь при выделении семейства, в которое добавлены общие вложенные, вам не придётся нажимать под лентой на кнопочку «Вывести размеры». Теперь временные размеры сами будут отображаться совершенно нормально, как и на обычных элементах.

Измерения в 3D

Измерения рулеткой на 3Д-виде
Теперь можно использовать рулетку для измерений в 3Д. Раньше инструмент работал только в 2Д.

При зажатом Ctrl измерение будет проходить перпендикулярно плоскости, на котором лежит первая точка. При включённой перпендикулярной привязке (по умолчанию горячая клавиша SP) размер будет строится перпендикулярно к плоскости или линии, на которой лежит вторая точка.

Управление порядком печати в ПДФ

В Ревите 2023 при печати и экспорте в ПДФ можно управлять порядком печати.

Изменение порядка печати. Можно перетаскивать строки в списке и менять порядок.
Ревит позволит упорядочить при печати виды и листы такими методами:

• по организации диспетчера проекта — в отдельных меню можно выбрать, по какому критерию нужно упорядочивать сначала листы, а потом виды;
• по возрастанию номера листа — сначала напечатаются листы, потом виды;
• по пользовательским настройкам — человек сможет сам перетаскивать виды и листы в нужном ему порядке.

Упорядочивание листов и видов по диспетчеру проекта

Цветовая заливка в 3Д-семействах

Раньше нельзя было использовать цветовую заливку в обычных семействах. Приходилось создавать элемент узлов, в нём делать заливку и потом загружать в семейства. Например, чтобы создать условное обозначение вентилятора/насоса или обратного клапана.

Теперь инструмент появился и в обычных семействах.

Улучшения в работе фильтров

Для архитекторов в фильтры добавили новые параметры экземпляра:

• Зависимость сверху;
• Смещение сверху;
• Зависимость снизу;
• Смещение снизу.

Также теперь можно использовать фильтры для переопределения видимости/графики для подшивных досок и выступающих профилей.

Работа с IFC

Во все элементы добавили параметры экземпляра и типа для экспорта в IFC.
Параметры экземпляра:

• Export to IFC (Экспорт в IFC);
• Export to IFC As (Экспорт в IFC как);
• IFC Predefined Type (Предварительно заданный тип IFC);
• IfcGUID.

Параметры типа:

• Export Type to IFC (Имя типа в IFC);
• Export Type to IFC As (Экспорт типа в IFC как);
• Type IFC Predefined Type (Тип Предварительно заданный тип IFC);
• Type IfcGUID (Тип IfcGUID).

Также появится отдельное окно для настройки параметров экспорта. Оно появится при нажатии на «. » в параметре «Export to IFC As» или «Export Type to IFC As».

Картинка из справки Автодеска

Облачные общие параметры (Служба параметров)

Пока что этот функционал находится в режиме тестирования, но уже доступен. Пока что непонятны детали, но суть такая — общие параметры можно будет держать в Автодеск Констракшен Клауде и оттуда загружать в проекты.

Можно ли будет туда добавлять свои параметры или всё ограничится только интегрированными параметрами из АСС — не знаю.

Быстрый выбор рабочей плоскости

Картинка из справки Автодеска

Появилась новая кнопка и горячая клавиша для быстрого выбора рабочей плоскости на виде. Теперь не нужно будет вызывать окошко, в нём выбирать нужный способ. Нажали кнопку — выбрали плоскость — работаете.

Поиск при размещении ссылки на вид

Могу ошибаться и не так понять оригинальный текст, но как понял, теперь при размещении инструмента «Ссылка на вид» вы можете при выборе целевого вида быстрее найти нужный через встроенный поиск.

Откат облачных моделей

При откате к предыдущей версии облачной модели более поздние теперь не удаляются, а тоже остаются.

Освободить элементы в облачной модели

На домашней страничке в Ревите можно выбрать облачную модель и освободить все забранные элементы без открывания модели.

Динамо 2.13 на борту

В Ревите 2023 будет вшит Динамо 2.13. Новый интерфейс, новый проигрыватель, всякие разные улучшения.
Новый проигрыватель будет выглядеть как-то так:

Картинка из справки Автодеска

Проигрыватель объединят с генеративным дизайном, насколько я понял. Надеюсь, одно другому мешать не будет.

Объединение выносок у марок

При использовании «мульти-марки», можно объединять выноски. Смысл такой: ставите одну марку, настраиваете ей выноску, формируете полку. После включаете объединение выносок и добавляете основы к марке. В итоге новые марки строятся с такой же полкой.

Поставил первую марку, сделал ей полку — горизонтальная линия

Нажал «Добавить/удалить основу», протыкал остальные воздуховоды, полки у марок сформировались сами

Ревит 2022.1. Если поставить марку с полкой, а потом добавить к ней основы, то получает вот такая ерунда

Такие марки можно будет создать для марок по категорий, для марок по нескольким категориям, для марок материалов, ключевых пометок и ключевых пометок материалов .

Улучшения производительности

Говорят, что ускорили работу Ревита в следующих операциях:

• перемотка последних действий;
• вращение и прозрачность изображений;
• параллельная обработка печати и экспорта;
• редактирование сложных эскизов;
• не создавать избыточное помещение (неточный перевод, я не понял, что значит пункт skip redundant room generation);
• редактирование плит перекрытия;
• копирования большого количества элементов;
• отображение скрытых линий MEP;
• виды MEP с большим количеством элементов.

Заметно это пользователю или нет — узнаем при работе.

Панель общей информации в плагине для Issues

Ещё одна фича для облачной работы. В плагине по импорту Ишьюсов (замечаний) из облака появились две новые панели — список всех замечаний к модели и информация о пересечениях модели.

Если кто-то останется в облаках, то расскажет, как оно там работается с плагином.

Инженерные сети

Анализ для электриков

Инженеры-электрики могут оценить потребности здания в электроэнергии и определить предварительную концептуальную систему распределения без необходимости создавать элементы физической электрической модели, что позволяет проводить концептуальный анализ и первоначальный расчет оборудования с минимальным моделированием.

Картинка из справки Автодеска
Это гугл-перевод, никакой конкретики, сами думайте, что это значит.

Снос и стадии инженерных элементов

Трубы, воздуховоды, лотки и короба после сноса не теряют данные о системе, к которым подключены. Если элемент подключается в сеть и с обоих его концов элементы принадлежат к другой стадии, то подключаемый элемент автоматически поменяет стадию на ту же, что у элементов с обеих сторон. Аналогично для снесённых элементов.

Насколько понимаю, работает это так: есть у нас воздуховод, стадия — «Существующий». Разрываем его, делаем зазор, получаем два воздуховода в этой стадии. Если подключить к ним клапан со стадией «Новый», то у клапана стадия автоматом поменяется на «Существующий».

Логика вроде понятная, хотя как быть с ситуацией, когда мы по месту вырезаем кусок существующей трубы или воздуховода и что-то вставляем между кусками воздуховода/трубы? С точки зрения материалов это всё та же старая деталь, ну порезали немного и что, закупать новое ведь не пришлось. Так что тут момент неясный.

Картинка из справки Автодеска

Если вы работали когда-нибудь со стадиями для инженерки, то это ад сплошной. Теперь добавили эту функцию, что неплохо, но непонятно, как будет происходить сам снос. Нужно будет по прежнему прокликивать каждый элемент отдельно или всё же можно будет выбирать рамочкой.

Новые категории

Для инженеров добавили новые категории — Устройство механического управления (Mechanical Control Devices) и Сантехническое оборудование (Plumbing Equipment).

Иконки новых категорий

Всякие пульты настенные, может, частотники, — это в Устройства механического управления. Бойлеры и прочие нагреватели — в Сантехническое оборудование.

В общем, просто расширили список категорий, теперь можно чуть гибче настраивать категории для спецификаций и видов.

Отметки элементов MEP

Добавили уйму параметров смещения для труб, воздуховодов, лотков и коробов. Сначала перечислю и дам перевод в русском интерфейсе с комментариями, где именно доступен параметр. Если комментария нет, значит параметр отображается в свойствах при выделении элемента. Потом дам иллюстрацию, номер на иллюстрации соответствует порядковому номеру параметра в списке ниже.

1. Отметка низа наружной поверхности изоляции над осью трубы (Lower End Top of Insulation Elevation)
2. Отметка низа наружного диаметра трубы над осью трубы (Lower End Top Elevation) — нет в параметрах, доступен в спецификациях
3. Отметка низа внутреннего диаметра трубы над осью трубы (Lower End Obvert Elevation) — нет в параметрах, доступен в спецификациях
4. Отметка низа оси трубы (Lower End Centerline Elevation) — для вертикальных труб отметка нижней точки
5. Отметка низа внутреннего диаметра трубы под осью трубы (Lower End Invert Elevation)
6. Отметка низа наружного диаметра трубы под осью трубы (Lower End Bottom Elevation)
7. Отметка низа наружной поверхности изоляции под осью трубы (Lower End Bottom of Insulation Elevation)
8. Отметка верха наружной поверхности изоляции над осью трубы (Upper End Top of Insulation Elevation)
9. Отметка верха наружного диаметра трубы над осью трубы (Upper End Top Elevation)
10. Отметка верха внутреннего диаметра трубы над осью трубы (Upper End Obvert Elevation) — нет в параметрах трубы, доступен в спецификациях
11. Отметка верха оси трубы (Upper End Centerline Elevation) — для вертикальных труб отметка верхней точки
12. Отметка верха внутреннего диаметра трубы под осью трубы (Upper End Invert Elevation) — нет в параметрах трубы, доступен в спецификациях
13. Отметка верха наружного диаметра трубы под осью трубы (Upper End Bottom Elevation) — нет в параметрах трубы, доступен в спецификациях
14. Низ верхнего конца отметки с изоляцией (Upper End Bottom of Insulation Elevation) — нет в параметрах трубы, доступен в спецификациях

Их можно будет выводить в спецификации и марки. Параметры называются одинаково что для труб, что для воздуховодов, лотков и коробов.

В целом наименования логичные, но очень длинные. Разберём на примере трубы с уклоном. Отметка низа или верха — указывает, о какой части трубы речь, это либо нижняя точка трубы, либо верхняя. Наружный и внутренний диаметр — тут всё понятно. Над осью или под осью — соответственно выше оси трубы лежит точка или ниже.

Также ввели некоторые изменения в трубы с уклоном, я их перечислю в своём переводе, однако при тестировании ничего такого не обнаружил, поэтому не понимаю, о чём речь, все параметры у труб с уклоном активны и редактируются:

• параметр «Отметка посередине» можно редактировать, если у трубы нет уклона;
• параметр «Начальная отметка посередине» можно редактировать, если у трубы уклон вверх;
• параметр «Конечная отметка посередине» можно редактировать, если у трубы уклон вниз.

Относительные и абсолютные отметки в марках

В марки можно выводить ещё несколько параметров, их не видно в свойствах элементов и нельзя вывести в спецификации:

1. Отметка в точке наружного диаметра трубы под осью (Spot Bottom Elevation)
2. Отметка в точке наружной поверхности изоляции по осью (Spot Bottom of Insulation Elevation)
3. Отметка в точке по оси трубы (Spot Centerline Elevation)
4. Отметка в точке наружного диаметра трубы над осью (Spot Top Elevation)
5. Отметка в точке наружной поверхности изоляции над осью (Spot Top of Insulation Elevation)

Эти марки указывают отметку трубы либо относительно уровня, к которому труба принадлежит, либо относительно базовой точки проекта, и тогда мы получаем проектную отметку, либо относительно точки съёмки, и тогда мы получаем абсолютную отметку.
