Чем электрическое поле отличается от электростатического

  • автор:

Электрическое поле и электрический ток

Взаимодействие электрических зарядов объясняется тем, что вокруг каждого заряда существует электрическое поле.

Электрическое поле

Электрическое поле заряда – это материальный объект, оно непрерывно в пространстве и способно действовать на другие электрические заряды. Электрическое поле неподвижных зарядов называется электростатическим. Электростатическое поле создается только электрическими зарядами, существует в пространстве, окружающем эти заряды и неразрывно с ними связано.

Если к электроскопу, не касаясь его оси, поднести на некотором расстоянии заряженную палочку, то стрелка все равно будет откланяться. Это и есть действие электрического поля.

Напряженность электрического поля

Заряды, находясь на некотором расстоянии один от другого, взаимодействуют. Это взаимодействие осуществляется посредством электрического поля. Наличие электрического поля можно обнаружить, помещая в различные точки пространства электрические заряды. Если на заряд в данной точке действует электрическая сила, то это означает, что в данной точке пространства существует электрическое поле. Графически силовые поля изображают силовыми линиями.

Силовая линия – это линия, касательная в каждой точке которой совпадает с вектором напряженности электрического поля в этой точке.

Напряженность электрического поля – это физическая величина, численно равная силе, действующей на единичный заряд, помещенный в данную точку поля. За направление вектора напряженности принимают направление силы, действующей на точечный положительный заряд.

Однородное электрическое поле – это такое поле, во всех точках которого напряженность имеет одно и то же абсолютное значение и направление. Приблизительно однородным является электрическое поле между двумя разноименно заряженными металлическими пластинами. Силовые линии такого поля являются прямыми одинаковой густоты.

Потенциал. Разность потенциалов. Кроме напряженности, важной характеристикой электрического поля является потенциал j. Потенциал j – это энергетическая характеристика электрического поля, тогда как напряженность E – это его силовая характеристика, потому что потенциал равен потенциальной энергии, которой обладает единичный заряд в данной точке поля, а напряженность равна силе, с которой поле действует на этот единичный заряд.

Диэлектрики в электрическом поле

Диэлектриками или изоляторами называются тела, которые не могут проводить через себя электрические заряды. Это объясняется отсутствием в них свободных зарядов.

Если одни конец диэлектрика внести в электрическое поле, то перераспределения зарядов не произойдет, т. к. в диэлектрике нет свободных носителей заряда. Оба конца диэлектрика будут нейтральны. Притяжение незаряженного тела из диэлектрика к заряженному телу объясняется тем, что в электрическом поле происходит поляризация диэлектрика, т. е. смещение в противоположные стороны разноименных связанных зарядов, входящих в состав атомов и молекул вещества.

Полярные и неполярные диэлектрики

Виды диэлектриков

К неполярным относятся диэлектрики, в атомах или молекулах которых центр отрицательно заряженного электронного облака совпадает с центром положительного атомного ядра. Например, инертные газы, кислород, водород, бензол.

Полярные диэлектрики состоят из молекул, у которых центры распределения положительных и отрицательных зарядов не совпадают. Например, спирты, вода. Их молекулы можно рассматривать как совокупность двух точечных зарядов, равных по модулю и противоположных по знаку, находящихся на некотором расстоянии друг от друга. Такую в целом нейтральную систему называют электрическим диполем.

Проводники в электрическом поле

Проводниками называются тела, способные пропускать через себя электрические заряды. Это свойство проводников объясняется наличием в них свободных носителей заряда. Примерами проводников могут быть металлы и растворы электролитов.

Если взять металлический проводник и один его конец поместить в электрическое поле, то на данном конце появится электрический заряд. Согласно закону сохранения электрического заряда, на другом конце проводника появится равный ему по модулю и противоположный по знаку заряд. Явление разделения разноименных зарядов в проводнике, помещенном в электрическое поле, называется электростатической индукцией.

При внесении в электрическое поле проводника свободные заряды в нем приходят в движение. Перераспределение зарядов вызывает изменение электрического поля. Движение зарядов прекращается только тогда, когда напряженность электрического поля внутри проводника становится равной нулю. Свободные заряды перестают перемещаться вдоль поверхности проводящего тела при достижении такого распределения, при котором вектор напряженности электрического поля в любой точке перпендикулярен поверхности тела. Электростатическое поле внутри проводника равно нулю, весь статический заряд проводника сосредоточен на его поверхности.

Электроемкость и конденсатор

Электроемкость – количественная мера способности проводника удерживать заряд.

Простейшие способы разделение разноименных электрических зарядов – электризация и электростатическая индукция – позволяют получить на поверхности тел не большое количество свободных электрических зарядов. Для накопления значительных количеств разноименных электрических зарядов применяются конденсаторы.

Конденсатор – это система из двух проводников (обкладок), разделенных слоем диэлектрика, толщина которого мала по сравнению с размерами проводников. Так, например, две плоские металлические пластины, расположенные параллельно и разделенные слоем диэлектрика, образуют плоский конденсатор.

Если пластинам плоского конденсатора сообщить равные по модулю заряды противоположного знака, то напряженность электрического поля между пластинами будет в два раза больше, чем напряженность поля у одной пластины. Вне пластин напряженность электрического поля равна нулю, т. к. равные заряды разного знака на двух пластинах создают вне пластин электрические поля, напряженности которых равны по модулю, но противоположны по направлению.

Электрический ток

Это направленное движение заряженных частиц. В металлах носителями тока являются свободные электроны, в электролитах – отрицательные и положительные ионы, в полупроводниках – электроны и дырки, в газах – ионы и электроны. Количественной характеристикой тока является сила тока.

Источниками могут служить – гальванический элемент(происходят хим. реакции и внутренняя энергия, превращается в электрическую) и аккумулятор(для зарядки через него пропускают постоянный ток, в результате химической реакции один электрод становиться положительно заряженным, другой – отрицательно.

Действия электрического тока: тепловое, химическое, магнитное.

Направление электрического тока: от + к –

Направленное движение заряженных частиц

Направленное движение заряженных частиц

Поэтому достаточным условием для существования тока является наличие электрического поля и свободных носителей заряда. О наличии тока можно судить по явлениям, которые его сопровождают: Проводник, по которому течет ток, нагревается. Электрический ток может изменять химический состав проводника.

Силовое воздействие на соседние точки и намагниченные тела.

При существовании электрического поля внутри проводника, на концах его существует разность потенциалов. Если она не меняется, то в проводнике устанавливается постоянный электрический ток.

Сила тока

Сила тока – отношение заряда, пронесенного через поперечное сечение проводника за интервал времени, к этому интервалу времени.

Сила тока, как и заряд, величина скалярная. Она может быть как положительной, так и отрицательной. За положительное направление силы тока принято движение положительных зарядов. Если с течением времени сила тока не меняется, то ток называется постоянным .

Электродвижущая сила

Для того, чтобы в проводнике существовал электрический ток длительное время, необходимо поддерживать неизменными условия, при которых возникает электрический ток.

Во внешней цепи электрические заряды движутся под действием сил электрического поля. Но, чтобы поддерживать разность потенциалов на концах внешней цепи, необходимо перемещать электрические заряды внутри источника тока против сил электрического поля. Такое перемещение может осуществляться только под действием сил неэлектростатической природы.

Силы, вызывающие перемещение электрических зарядов внутри источника постоянного тока против направления действия сил электростатического поля, называются сторонними силами. Сторонние силы в гальваническом элементе или аккумуляторе возникают в результате электрохимических процессов, происходящих на границе раздела электрод – электролит. В машине постоянного тока сторонней силой является сила Лоренца.

Последовательное и параллельное соединение проводников

Проводники в электрических цепях постоянного тока могут соединяться последовательно и параллельно.

При последовательном соединении электрическая цепь не имеет разветвлений, все проводники включают в цепь поочередно друг за другом.

Сила тока во всех проводниках одинакова, так как в проводниках электрический заряд не накапливается и через поперечное сечение проводника за определенное время проходит один и тот же заряд.

При последовательном соединении проводников их общее электрическое сопротивление равно сумме электрических сопротивлений всех проводников.

При параллельном соединении электрическая цепь имеет разветвления (точку разветвления называют узлом). Начала и концы проводников имеют общие точки подключения к источнику тока.

При этом напряжение на всех проводниках одинаково. Сила тока равна сумме сил токов во всех параллельно включенных проводниках, так как в узле электрический заряд не накапливается, поступающий за единицу времени в узел заряд равен заряду, уходящему из узла за то же время.

Соединение источников тока

Соединение источников тока

Соединение источников тока

Химические источники э. д. с. (аккумуляторы, элементы) включаются между собой последовательно, параллельно и смешанно.

Последовательное соединение источников э. д. с. На рисунке представлены три соединенных между собой аккумулятора. Такое соединение аккумуляторов, когда минус каждого предыдущего источника соединен с плюсом последующего источника, называется последовательным соединением. Группа соединенных между собой аккумуляторов или элементов называется батареей.

Чем электрическое поле отличается от электростатического?

электростатическое поле — разновидность электрического. оно созданно неподвижным зарядом. а электрическое поле может существовать в свободном виде в электромагнитных волнах.

Остальные ответы
ничем, электростатическое поле -это частный случай электрического!
Заряженными частицами.

Электростатическое поле постоянно, а электрическое может быть и переменным, т. е. , амплитуда напряженности электрического поля явно зависит от времени.

Похожие вопросы
Ваш браузер устарел

Мы постоянно добавляем новый функционал в основной интерфейс проекта. К сожалению, старые браузеры не в состоянии качественно работать с современными программными продуктами. Для корректной работы используйте последние версии браузеров Chrome, Mozilla Firefox, Opera, Microsoft Edge или установите браузер Atom.

Понятие электрического поля

Справочник

Электрическое поле — это особый вид материи, которая существует вокруг каждой заряженной частицы и оказывает силовое воздействие на соседние частицы (притягивает их либо отталкивает). Другими словами, электрическое поле частицы позволяет ей взаимодействовать с другими частицами без непосредственного соприкосновения с ними. Электрическое поле оказывает заметное силовое воздействие только вблизи частицы, из которого оно исходит.

Благодаря взаимной компенсации встречных силовых воздействий всех электрополей, сгруппированные частицы обычно пребывают в относительном покое (электрическая нейтральность). Когда же подобное равновесие нарушается, между электрополями частиц начинается перераспределение их воздействий, что образует положительный или отрицательный электрический заряд (q).

Самый яркий пример такого перераспределения — это включение любого электроприбора через вилку в розетку. Электричество (движение зарядов) возникает в электроприборе только после физического приближения его уравновешенной системы к нестабильной системе частиц электросети. Источником же нестабильности в проводах электросети является воздействие на нее других неуравновешенных систем: поток воды, ветер, сжигание топлива, управляемая ядерная энергия и т.д. Все типы электрогенераторов используют природное либо искусственное движение в пространстве большого количества частиц. С помощью этого движения в проводе-проводнике поддерживается неуравновешенность электрополей его частиц.

Понятие электростатического поля

Электростатическое поле является разновидностью электрического поля, и обладает следующими характеристиками:

  • Его электрические заряды неподвижны в пространстве поля.
  • При отсутствии в системе электрических токов, электрические заряды остаются неизменными.
  • Силовые линии поля незамкнуты, не пересекаются и не касаются друг друга.
  • С увеличением напряженности поля возрастает густота его силовых линий.
  • При перемещении заряда внутри поля его траектория не имеет значения. При расчетах учитывается только величина заряда, а также координаты начальной и конечной точки.

По своим свойствам электростатическое поле схоже с гравитационным. При рассмотрении кулоновских и гравитационных сил в физике применяются одни и те же соотношения, что и образует их схожесть.

Понятие потенциала электрического поля

Уравновешенная система заряженных частиц не способна самостоятельно совершать работу из-за взаимной компенсации своих электрических полей. Однако каждое электрически нейтральное тело обладает возможностью совершить работу при внесении нестабильности в структуру полей его частиц.

Величина энергии, которую можно извлечь из уравновешенных электрических полей частиц, называется потенциалом электрического поля (φ). Иными словами, потенциал является скалярной энергетической характеристикой электрополя. Рассчитывают подобный потенциал (φ) путем деления величины потенциальной энергии электрического заряда (Wp) на величину этого заряда (q):

\[\varphi=\frac\]

Единицей измерения потенциала электрического поля является вольт (В), который определяет разность потенциалов между двумя точками, для перемещения через которые заряду величиной в 1 кулон (Кл) потребуется работа величиной в 1 джоуль (Дж). Исходя из этого, рассчитать работу (А) совершаемую зарядом при перемещении, можно по следующей формуле:

\[A_<12>=W_>-W_>=q \varphi_-q \varphi_=q\left(\varphi_-\varphi_\right)\]

Расчетная же формула единицы измерения потенциала поля выглядит следующим образом:

Для обозначения разности потенциалов поля в формулах принято применять символ Δφ.

Особенности потенциала электростатического поля

Допустим, точечный электрический заряд, пребывая в некой точке пространства, образует именно электростатический тип электрического поля. В этом случае потенциал подобного поля будет равен величине работы, которая потребуется электрическим силам для перемещения единичного положительного заряда из исходной (нулевой) точки на бесконечно далекое расстояние:

\[\varphi_<\infty>=\frac>\]

С помощью такого математического решения снимается проблема с определением потенциала этого уникального типа поля с его неподвижными и неизменяемыми зарядами. Принимая при расчетах условный факт бесконечного расстояния (r) между начальной и конечной точкой, вычислить потенциал точечного заряда уже можно по следующей формуле:

\[\varphi=\varphi \infty=\frac<1> \int_^ <\infty>E d r=\frac \int_^ <\infty>\frac>=\frac<1> \frac\]

Если, исходя из теоремы Гаусса, принять что r ≥ R, то с помощью данной формулы можно вычислить потенциал электростатического поля однородно заряженной шара либо сферы.

Работа сил в электрическом поле

Наглядно увидеть работу электрических сил в электрополе можно с помощью пробного заряда q. Благодаря ему формулу работы для малого перемещения можно вывести следующим образом:

Графически подобная работа в электрическом поле будет выглядеть так:

Работа электрических сил при малом перемещении

Чтобы определить силу воздействия электрического поля на заряженную частицу или тело, в электродинамике была введена векторная величина (Е) получившая название «напряженность»:

Напряженность Е измеряет интенсивность поля. При этом направление напряженности совпадает с направлением силы, действующей на положительно заряженную частицу.

Сама же работа (А), которую внутри себя совершает электрополе для перемещения заряда из точки в точку, называется «электрическим напряжением» (U).

Нет времени решать самому?

Наши эксперты помогут!

Нужна помощь

Работа сил электростатического поля

Характеристики электростатического типа электрополя накладывают свои особенности при расчете его работы по перемещении заряда. В связи с тем, что форма траектории заряда не имеет значения, логично предполагать, что в электростатическом поле, при перемещении заряда по любой замкнутой траектории, работа сил поля будет равна нулю.

Рассмотрим данное предположение на примере работы кулоновских сил для двух различных траекторий пробного заряда q в электрополе, образованном благодаря заряду Q. Малое перемещение на одной из траекторий обозначим символом \[\Delta \vec\]. Теперь выведем формулу кулоновских сил в электрополе:

\[\Delta A=F \Delta l \cos \alpha=E q \Delta r=\frac<1>> \frac> \Delta r\]

Из формулы становится понятно, что зависимость ее результата привязана к работе, к расстоянию между зарядом-источником поля и перемещаемого заряда, а также к изменению этого расстояния. Если проинтегрировать данное выражение на интервале от r = r1 до r = r2, то получаем следующую формулу работы сил электростатического поля:

\[A=\int_^> E \cdot q \cdot d r=\frac>\left(\frac-\frac>\right)\]Теперь изобразим графически работу кулоновских сил при двух перемещениях заряда из точки в точку с разной формой траектории:

работа кулоновских сил

Как видим, при обоих перемещениях кулоновские силы произвели одну и ту же работу, ведь при расчете учитываются только координаты начальной и конечной точки, а не то, какой путь между ними проделал заряд.

Далее, если мы изменим вектор движения заряда на противоположный, то и работа тоже поменяет знак. В случае же, когда заряд будет перемещаться по замкнутой траектории (кружить), то, следуя формуле, работа примет нулевое значение. Любое поле, обладающее свойством не иметь работы при замкнутом кружении частицы, называется потенциальным или, по другому, консервативным.

Таким необычным поведением на микроуровне заряженные частицы обязаны особенностями структуры электростатического поля. Согласно главной характеристике подобного поля, оно представляет собой сочетание распределенных и неизменяемых точечных зарядов. И по известному принципу суперпозиции, при перемещении пробного (стороннего) заряда, работа результирующего поля будет равна сумме работ кулоновских полей всех тех зарядов, которые как раз и являются источником их общего электростатического поля.

Существует также иной способ вычислить работу электростатического поля при перемещении в нем заряда. Для этого необходимо рассмотреть свойство потенциальности поля и применить в расчетах потенциальную энергию заряда в электрополе.

Согласно базовому определению, работа электростатического поля, которую оно совершает для перемещения заряда из любой точки своего пространства в нулевую точку, равна потенциальной энергии этого заряда.

Допустим, мы выберем какую-нибудь точку в пространстве координат электростатического поля, поместим в это место заряд и присвоим ее потенциальной энергии нулевое значение (0).

Далее, чтобы не перепутать потенциальную энергию с напряжением поля, обозначаем энергию не как «Е», а как «W». Работу же электрополя обозначаем как «A10».В результате получаем следующую формулу:

\[W_=A_\]Сама по себе величина потенциальной энергии заряда в электростатическом поле смысла не имеет, так как уже неоднократно сказано выше, важны лишь значения координат начальной и конечной точек перемещения. Однако математически потенциальную энергию заряда можно успешно использовать для вычисления совершаемой полем работы. Для этого надо всего лишь найти разность потенциальной энергии точечного заряда в первоначальной точке и в конечной:

\[A_<12>=A_+A_=A_-A_=W_>-W_>\]

Как видно из формулы, у помещенного в электростатическое поле заряда q его потенциальная энергия прямо пропорциональна его величине.

Изображение электрического поля через эквипотенциальные поверхности

Для лучшего понимания структуры электростатического поля, кроме графиков с силовыми линиями применяется также и его отображение через эквипотенциальные поверхности. Подобные поверхности иначе еще называют поверхностями равного потенциала. Они обладают следующими важными свойствами:

  1. На эквипотенциальной поверхности у всех ее точек потенциал электрического поля принимает одно и то же значение. То есть, потенциал всех поверхностных точек одинаков.
  2. На графических изображениях силовые линии поля всегда перпендикулярны эквипотенциальным поверхностям.
  3. При условии однородности электрополя, его эквипотенциальные поверхности выстраиваются параллельно друг другу, то есть являются параллельными плоскостями.

На простом изображении точечного заряда в кулоновском поле эквипотенциальные поверхности принимают вид концентрических сфер. Структуры же взаимодействующих друг с другом полей образуют уже более сложные графические узоры.

На трех рисунках ниже синие окружности отображают эквипотенциальные поверхности, а красным цветом обозначены силовые линии.

Зная свойства однородных полей и применяя к ним принцип суперпозиции напряженности полей разрядов, мы можем вывести и суперпозицию для потенциалов:

φ = φ 1 + φ 2 + φ 3 + . . .

Но перед этим необходимо установить взаимосвязь между потенциалом поля и его напряженностью. Данная закономерность находится при вычислении работы малого перемещения пробного заряда q из точки 1 в конечную точку 2 вдоль силовой линии (координату, которую следует отсчитывать вдоль силовой линии, обозначаем буквой l):

\[\Delta A_<12>=q E \Delta l=q\left(\varphi_-\varphi_\right)=-q \Delta \varphi\]

Исходя из того, что изменение потенциала определено как \[\Delta \varphi=\varphi_-\varphi_\], выводим напряженность поля:

\[\mathrm=-\frac,(\Delta l \rightarrow 0) \text < или иначе: >E=-\frac\]

В последнем выражении связь между потенциалом и напряжением уже становится очевидной.

Чем электрическое поле отличается от электростатического

• Явление возникновения электрического тока в замкнутом проводящем контуре, помещенном в изменяющееся магнитное поле, называют электромагнитной индукцией, а возникающий ток — индукционным током.

• Возникновение переменного магнитного поля всегда сопровождается созданием в окружающем пространстве вихревого электрического поля.

Вихревое электрическое поле отличается от электростатического:

a) электростатическое поле создается неподвижным электрическим зарядом, а вихревое электрическое поле создается переменным магнитным полем;

b) линии напряженности электростатического поля не замкнуты: они начинаются на положительных зарядах и заканчиваются на отрицательных зарядах. Линии напряженности вихревого электрического поля не имеют ни начала, ни конца — эти линии замкнуты.

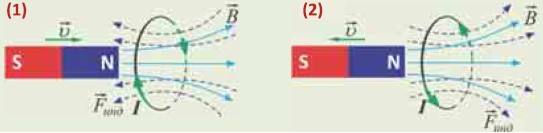

В 1833 году русский физик Э. Ленц установил общее правило определения направления индукционного тока, так называемое правило Ленца:

• Индукционный ток принимает такое направление, что созданное им магнитное поле противодействует тому изменению внешнего магнитного поля, которое стало причиной возникновения тока.

При усилении внешнего магнитного поля магнитное поле индукционного тока ослабляет это изменение — вектор индукции магнитного поля индукционного тока направлен против вектора индукции внешнего магнитного поля (1).

При ослаблении внешнего магнитного поля магнитное поле индукционного тока препятствует изменению, то есть стремится к тому, чтобы это поле не ослабло. Вектор индукции магнитного поля индукционного тока направлен так же, как и вектор индукции внешнего магнитного поля (2).

  • На каком явлении основан принцип работы динамо-машины?
  • Где ещё вы встречали применение такого простого устройства?

Представьте себя в следующей ситуации: совершая туристическую прогулку на природе, вы хотите позвонить другу, однако телефон разряжен. Поблизости нет источника тока, поэтому адаптер превратился в ненужный предмет. Но у вас есть необходимый любому туристу предмет — динамо-машина. Достаточно подсоединить аккумулятор телефона к динамо- машине и несколько минут вращать
ее ручку, чтобы аккумулятор снова зарядился.
