Крепление козырька к стене кирпичного дома

Крепление козырьков к кирпичной стене распорными анкерами

Возможно ли крепить козырьки к кирпичной стене, не проходя стену шпилькой насквозь, а распорным анкером? Козырек из треугольной фермы, длиной 1200 мм. нагрузка 300 кг/м. Есть ли какие нормативы или методики, по которым можно рассчитать анкера в кирпичной кладке?

Просмотров: 12945
Регистрация: 27.10.2009
Сообщений: 214

нельзя, причины объяснять не буду. 300 кг и насквозь шпильки мало одной, надо кладку заменять на бетон или железобетон, а раствор с анкером после 10-15 лет эксплуатации с попеременным замораживанием оттаиванием придет в негодность

Регистрация: 31.07.2010
Сообщений: 36

Спасибо, но задача состоит в том, чтобы как раз и доказать что нельзя. заказчик хочет именно анкерами, т.к. с внутренней стороны стена уже зашита сэндвич-панелями, и разбирать их никто не хочет. сам все время проходил шпильками насквозь, а теперь такая задача, и никак не могу найти расчет анкеров на вырыв из кирпичной стены. может кто крепил при помощи анкеров? очень решение нужно.

Последний раз редактировалось oies, 02.06.2011 в 18:09 . Причина: дополнено
Регистрация: 11.03.2011
Сообщений: 194

в каталоге HILTI есть анкера для пустотелого кирпича, с интересующими вас характеристиками на вырыв (если память мне не изменяет)

Регистрация: 27.10.2009
Сообщений: 214

ну если хочет заказчик, то ставь как он хочет, главное чтобы на голову никому не упало. кладку можно еще заиньектировать или усилить ж/б рубашкой

Регистрация: 30.11.2007
Сообщений: 32

Посмотри химический анкер Hilti HIT-HY-70, в руководстве есть рекомендуемые нагрузки на вырыв из кирпичной кладки.

Как установить козырек на вантах на здание с вентилируемым фасадом?

Как правило, стеклянные козырьки монтируют над входными группами зданий с вентилируемыми фасадами, где расстояние между несущей стеной и самим фасадом — от 50 до 400 мм. Расчетная нагрузка на узел крепежа ванты к стене (верхний пояс) рассчитана на два конечных элемента (шпильку М16 или болт с гайкой М16) исходя из условий максимальной нагрузки на вырыв 3 кН на каждую единицу и максимальной нагрузки на срез 2,3 кН на каждую единицу. То есть несущие элементы крепежа (шпилька М16 или болт с гайкой М16) и их заделка в фасаде здания должны выдерживать данные нагрузки.

Нижний пояс рассчитан на срез 3,2 кН на единицу крепежа (шпилька М16 или болт М16). Точки крепежа допускают погрешность сверления отверстий +/-2мм. За расчетную нагрузку на 1 точку (рычаг, лапу) спайдера мы принимаем 2,0 кН (200 кг). Данная нагрузка была определена практически на испытаниях данных элементов в «ЦНИИС-ТЕСТ» (испытательном центре строительных материалов и продукции в строительстве).

В зависимости от типа фасада, наличия вентилируемого фасада и материала стен стоит рассчитать подконструкцию, которая обеспечивает нужную несущую способность в конечном элементе и его заделке в стену и распределяет (если это необходимо) нагрузку по материалу стен. Что это будет — поле анкеров, закладные элементы или сквозное крепление через стену в фланец — подбирается индивидуально в каждом конкретном случае. Но обязательна проверка на вырыв несущей шпильки или болта. Мы можем оказать данную услугу, проверить шпильки на вырыв, выдать протокол и заключения.

Примеры закладных элементов:

а). Закладной элемент на верхний и нижний пояс для зданий с вентилируемым фасадом с расстоянием от стены 20—350 мм (величина L на чертеже).

б). Регулируемый по выносу закладной элемент для зданий с вентилируемым фасадом с выносом 120—200 мм, выполненный некачественно, с непостоянным расстоянием от стены здания.

в). Регулируемый по выносу и наклону закладной элемент для зданий с вентфасадом. Данное решение обусловлено тем, что стекло козырька нужно повесить под большим углом к фасаду.

г). Узел с использованием дистанцеров применяется для зданий с небольшим выносом вентилируемого фасада (20—100 мм) или для зданий, облицованных декоративным кирпичом. В роли дистанцеров — труба ВГП ф25х3,5 мм, предварительно прогрунтованная.

д). Узел с использованием металлического стержня в роли несущего элемента. Это может быть шестигранник или пруток.

Крепление на стену из пустотелого кирпича, фасад или стены из пеноблока

Аналогично креплению с выносом с той лишь разницей, что заранее закладывается пластина:

• либо с внутренней стороны стены нужной площади. На ней уже устанавливается дистансер и затем производится оштукатуривание;
• либо с лицевой поверхности крепится полем анкеров. Конечно, фронтальный вариант стоит как-то декорировать и обыгрывать. Следует помнить, что это все металл, а значит, нужно подумать о мостиках холода.

Фото 1: крепления из пустотелого кирпича — химанкеры с чулком.

Фото 2: металлическая сетчатая гильза Fischer FIS H 16×1000.

Фото 3: крепление в пеноблок, пенобетон (по возможности насквозь).

Фото 4: крепление с помощью металлической сетчатой гильзы и химанкера в пеноблок.

Крепление на цельностеклянный фасад

Для крепления козырька на стеклянный фасад внутрь алюминиевого профиля устанавливается алюминиевая пластина длиной от 300 до 800 мм. Эта пластина играет роль мощного фланца для крепления ванты (тяги), распределяя нагрузку на всю длину вертикальной алюминиевой стойки. Также для крепления козырька к ригельно-стоечной системе стеклянного фасада используется опорный кондуктор.

Крепление на цельностеклянный фасад

Герметизация примыкания стекла к стене

На алюминиевых фасадах, фасадах из искусственного и натурального камня для герметизации используется силиконовый наружный герметик для стеклопакетов. Такой герметик «огибает» неровности. Его нужно залить в стыки плит фасада, что позволит скрыть неровности каждой конкретной плитки и добиться нужной толщины. Но обычно это не требуется, ведь никакого дискомфорта расстояние до 20 мм не создает. А при контруклоне в этом месте уже находятся водостоки, а там уже своя система аналогична кровельной, чтобы не отличаться по дизайну от концепта здания.

Водосток на наружную сторону козырька из стекла, как правило, не предусматривается ввиду того, что он будет «перегружать» визуально легкий, прозрачный козырек из стекла.

Array ( [FORM_ACTION] => /personal/subscribe/subscr_edit.php [EMAIL] => [RUBRICS] => Array ( [0] => Array ( [ID] => 1 [NAME] => Новинки [CHECKED] => 1 [DESCRIPTION] => раз в неделю ) [1] => Array ( [ID] => 2 [NAME] => Акции и спец. предложения [CHECKED] => 1 [DESCRIPTION] => раз в 2 недели ) ) )

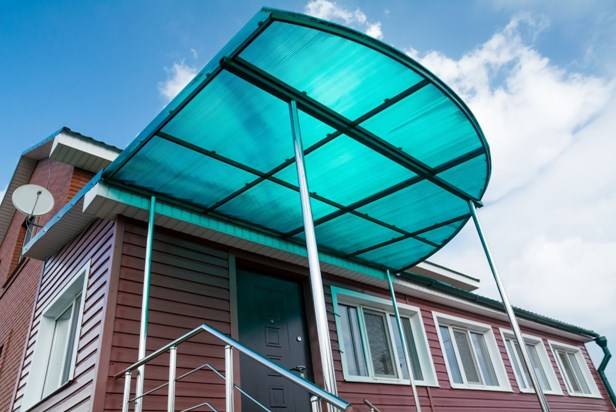

Как сделать и установить козырек над крыльцом частного дома

Чтобы у порога парадной двери не скапливалась дождевая вода, было комфортно и сухо следует установить козырек. Этот конструктивный элемент является защитой пространства у входной двери от атмосферных осадков: дождя, снега, града. Иногда его делают больших размеров, что позволяет защитить ступеньки и даже часть садовой дорожки, ведущей к дому. Из каких материалов делают и как монтируют козырьки над входной дверью в частном доме – разбираемся в статье.

Материалы для каркаса козырька

Конструкция козырька достаточно простая. Это каркас, на котором закрепляется кровельное покрытие. Каркас служит для удержания крыши, а также является опорным элементом для закрепления на стене. Его можно изготовить самостоятельно или приобрести в готовом виде. Последний вариант позволяет подобрать конструкцию в отличном декоративном исполнении и высокого качества. Фабричный козырек от производителя установить над входом проще, так как в конструкции предусмотрены все монтажные отверстия.

Для изготовления каркаса козырька своими руками используются разные материалы. В основном применяются:

Профильная металлическая труба квадратного или прямоугольного сечения;

Металлический козырек имеет высокую прочность и долговечность. Возможность гнуть трубный прокат, приваривать декоративные вставки и украшения позволяет придать конструкции уникальный внешний вид. Из металла делают кованые козырьки. Для изготовления подобного варианта навеса для входа требуются навыки в работе с режущим инструментом, трубогибом, а также умения сварщика.

Деревянные навесы проще в изготовлении. Для их производства применяются бруски, нарезанные по размерам. Деревянные детали соединяют при помощи саморезов, металлических уголков до получения нужной конфигурации каркаса козырька.

Выбор кровельных материалов для козырька и навеса над крыльцом

Вариантов для изготовления кровельного покрытия козырька достаточно много. Выбор конкретного типа зависит от видения владельцем дома дизайна фасада. К широко популярным кровельным материалам для изготовления козырьков относятся:

Металлопрофиль. Это группа материалов, в которую входят стеновой профлист, кровельный профнастил, металлочерепица. Данный материал характеризуется хорошей эстетичностью и будет сочетаться с кровлей того же типа. Возможность его изгибания позволяет крепить козырьки арочного типа.

Изготовление козырька для монтажа над крыльцом

Перед тем как установить козырек над входом в дом, необходимо изготовить каркас из предпочтительного материала. Металлические трубы нарезают по размерам, при необходимости придают деталям нужной формы. При помощи сварки можно сделать каркас предпочтительной формы:

При создании рамы козырька важно предусмотреть две опорные трубы (кронштейны) на торцевой части будущего козырька. Они нужны для фиксации на стене. В кронштейнах сверлят по два отверстия: сверху и в нижней части. Это монтажные отверстия для установки анкерного крепления.

Если в конструкции не предусмотрены кронштейны, то для крепления навеса к стене дома следует приварить пластины с проушинами. Две привариваются в верхней части, две – в нижней. Через них будет производиться установка анкерного крепежа.

При креплении козырька над крыльцом всегда учитываются ширина проема двери. Также при проведении таких работ важно учесть высоту от верхней перемычки дверного проема до водосточных желобов. Конструкцию следует подбирать так, чтобы при закреплении система водостока не была помехой.

Когда все составные части конструкции приварены и зафиксированы, поверхности конструкции окрашивают атмосферостойкими красками. Далее следует прикрепить кровельный материал. Закрепляют его только саморезы с уплотнительной прокладкой. Она должна полностью перекрывать монтажное отверстие и не допускать протечки дождевой воды под козырек.

Устанавливаем козырек на стену над дверью

Перед тем, как начать крепить козырек над крыльцом производят разметку на несущей стене. Для этого изготовленную или приобретенную готовую конструкцию нужно поставить над входной дверью. Далее ее выравнивают и выбирают точное место под крепление. Через монтажные отверстия карандашом или маркером отмечаются места на стене для монтажа анкеров.

Дальше технология крепления конструкции навеса следующая:

В намеченных точках нужно сделать монтажные отверстия. Их диаметр подбирается с учетом размеров дюбелей металлических анкеров. После этого в отверстия помещают сами дюбели.

Когда козырек закреплен над крыльцом, производится подрезка выступающий краев уплотнительной ленты. Это можно сделать при помощи острого обойного ножа, проводя по линии стыка. Удалив излишки уплотнителя, навес будет выглядеть аккуратно и эстетично.

Типы крепления стеклянных козырьков, отличия и особенности

Входная группа в любое коммерческое или жилое помещение является важным элементом, к внешнему виду которого с большим вниманием относятся как собственники помещений, так и входящие клиенты. По удобству и эстетической привлекательности входных конструкций посетитель формирует первое впечатление о вашей компании, офисе, магазине или заведении. И немаловажную роль здесь играет вопрос обеспечения комфорта и безопасности посетителей.

Стеклянный козырек используется во всех странах мира и необходим для грамотного оформления входных групп в торговые центры, офисные здания и другие помещения общественного назначения. Помимо презентабельности, конструкции отличаются и другими особенностями:

• Надежность и долговечность. Стеклянные козырьки защищают посетителей от погодных осадков на протяжении всего года, не боятся влаги и перепадов температур, а также сохраняют свой первозданный внешний вид даже при длительном воздействии солнечного УФ излучения, в отличии от композитных материалов и окрашенного металла.
• Современный стильный дизайн. Такие конструкции легко вписываются к любому экстерьеру и особенно хорошо подходят к современным офисным зданиям, изобилующим стеклянными фасадами. Они аккуратно смотрятся, неприхотливы в плане обслуживания и выгодно подчеркивают другие элементы экстерьера.
• Разнообразие в выборе модификаций. При необходимости можно подобрать стекло подходящего оттенка или полностью матовое, выгравировать на нем название заведения, а также поместить в алюминиевый или стальной каркас для создания более сложных и впечатляющих конструкций.

Типы крепления стеклянных козырьков

Существует несколько типов установки стеклянных козырьков, которые подбираются не только исходя из эстетических особенностей входных конструкций, но и с учётом потенциальных нагрузок. Среди самых популярных и востребованных стоит выделить следующие варианты:

• Козырьки в зажимном профиле. Такой вариант подразумевает использование цельного металлического профиля, который крепится к поверхности стены. В него вставляется лист стекла, выполняющий функцию козырька. По очевидным причинам, их размеры ограничены, но при его выборе вы получаете красивую и парящую в воздухе стеклянную конструкцию, впечатляющую посетителей своим необычным внешним видом.
• На тягах. Должно быть наиболее популярный и распространённый вариант, при котором стеклянный лист, выступающий в роли козырька, крепится к основанию стены на небольшие кронштейны, а сверху на специальные ванты – прочные тросы. Такой подход позволяет конструкции выдерживать большие нагрузки, при этом сохраняя лёгкость и малогабаритность.

• На металлоконструкциях. Этот метод монтажа подразумевает создание и установку опорных металлоконструкций, на которых в дальнейшем закрепляется стеклянное полотно. Он используется в случае работы с большими площадями, для реализации сложных в архитектурном и геометрическом плане проектов. Если вы хотели бы стать владельцем полукруглых, волнообразных или даже многоуровневых козырьков и стеклянных навесов, тогда вам стоит обратить внимание именно на этот вариант.
• На консольных балках. Достаточно интересный в визуальном плане вариант, при котором стеклянные листы располагаются на специальных балках, закрепленных к фасаду. Обеспечивает возможность устанавливать козырек с достаточно большим выносом в ограниченном для монтажа пространстве, под различными скатами, окнами или другими архитектурными элементами.
• На тягах с подконструкциями. В том же случае, если вам необходим стеклянный козырек большой площади, тогда вам подойдет данный вариант. В нем комбинируется поддержка стеклянных листов с помощью каркасных конструкций снизу и тягами сверху. Такое решение обеспечивает максимальную надежность и легко может выдержать самые экстремальные нагрузки. Количество дополнительных крепежных элементов всегда рассчитывается индивидуально, в зависимости от размеров козырька, его формы и других особенностей фасада здания.
